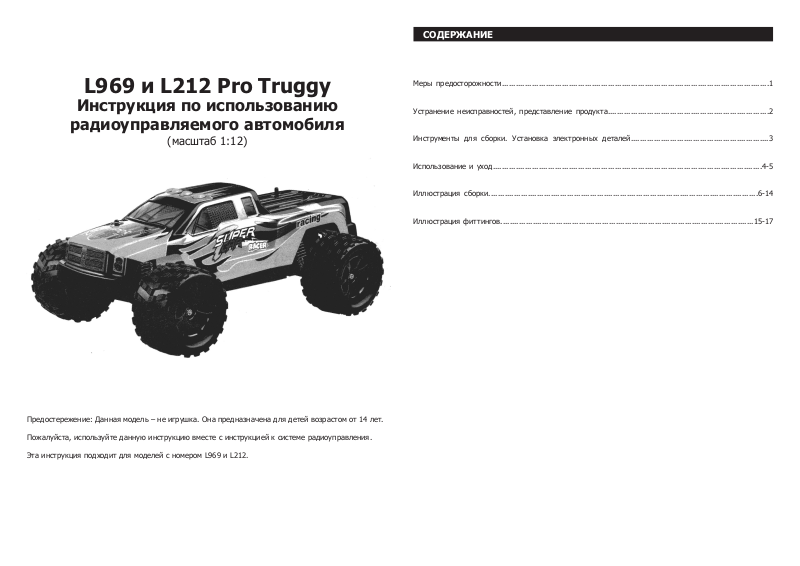

СОДЕРЖАНИЕ

L969 и L212 Pro Truggy

Инструкция по использованию

радиоуправляемого автомобиля

(масштаб 1:12)

Меры предосторожности....................................................................................................................1

Устранение неисправностей, представление продукта......................................................................2

Инструменты для сборки. Установка электронных деталей............................................................3

Использование и уход.....................................................................................................................4-5

Иллюстрация сборки.....................................................................................................................6-14

Иллюстрация фиттингов..............................................................................................................15-17

Предостережение: Данная модель – не игрушка. Она предназначена для детей возрастом от 14 лет.

Пожалуйста, используйте данную инструкцию вместе с инструкцией к системе радиоуправления.

Эта инструкция подходит для моделей с номером L969 и L212.

Page 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ

*Никогда не используйте модель на дорогах и улицах общественного пользования, так как это может создать опасную ситуацию. *Не используйте в местах скопления людей, возле или в направлении людей или животных во избежание порчи имущества и/или травмы. *Не управляйте радиоуправляемой моделью автомобиля возле рек, озер и других водоемов во избежание падения в воду. *Убедитесь, что вашу радиочастоту не используют другие носители на территории управления. Использование кем-то аналогичной с вами радиочастоты во время того, как модель летит, плывет или едет, может стать причиной потери контроля и привести к серьезным авариям. *Чтобы избежать потери контроля над моделью, следуйте следующей процедуре:

1. Полностью вытяните антенну радиопередатчика.

2. Включите передатчик.

3. Включите модель. *Никогда не трогайте вращающееся заднее колесо. *Никогда не используйте модель во время дождя, не въезжайте в лужи, поскольку вода может повредить модель. *Мотор и батарея сильно нагреваются во время использования. При техническом обслуживании будьте осторожны. *Отсоединяйте передатчик, если не используете модель. *Вынимайте батареи из модели и радиопередатчика, если не используете модель длительное время.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Описание проблемы

Автомобиль вообще не работает.

Модель не реагирует на команды, хотя дистанция управления достаточно короткая.

Причина Выключен передатчик.

Батарейки не установлены в передатчик должным образом

Батарея модели недостаточно заряжена

Кто-то использует аналогичную с вами радиочастоту для управления.

Недостаточно заряда в радиопередатчике или приемнике

Расшатанная антенна на передатчике/не полностью вытянутая антенна.

Решение Включите приемник и радиопередатчик.

П становите батареи в радиопередатчик.равильно у

Зарядите батарею.

Измените частоту на никем неиспользуемую, подождите, пока другой пользователь прекратит управление, либо используйте модель в другом месте.

Замените батарейки в передатчике и зарядите батарею модели.

Убедитесь, что вы правильно вставили батарею в передатчик и полностью вытянули антенну.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С БАТАРЕЕЙ

* Не разбирайте зарядное устройство или батарею и не перерезайте кабели на батарее. Это может стать причиной короткого замыкания и/или порчи продукта. * Заряжайте батарею с помощью подходящего зарядного устройства, следуя процедуре, описанной в инструкции. Не используйте не предусмотренные инструкцией батареи или зарядное устройство и не заряжайте батарею в ненадлежащем порядке. * Не перезаряжайте батарею пока она ещё теплая, так как это может повредить ее. Перед зарядкой дождитесь, пока батарея остынет. * Убедитесь, что кабели зарядного устройства отсоединены от зарядного устройства и вынуты из розетки, если они не используются. * Вынимайте батарею из радиопередатчика, если не используете его в течение длительного периода. Если этого не сделать – батарея может дать течь и повредить модель. * Никогда не сжигайте использованные батареи, это может стать причиной взрыва и привести к серьезным авариям.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Не используйте модели на дорогах общественного пользования, в местах скопления людей, возле маленьких детей, так как это может стать причиной серьезного ущерба или травмы.

Передний конец антенны может быть опасен, не направляйте его в лицо.

Не используйте аналогичную с другими приемниками радиочастоту. Это может привести к потере контроля над управлением моделью и серьезным авариям.

Изделие содержит мелкие и острые детали, собирайте и храните продукты в местах, не доступных для детей.

Мотор модели будет горячим во время использования модели и некоторое время после. Не трогайте его, пока он не остынет.

ОСТОРОЖНО!

• Пожалуйста, внимательно читайте инструкцию по эксплуатации или пояснения на упаковке при сборке и использовании модели. Некоторые детали должны устанавливаться взрослыми.

• Изделие содержит мелкие детали, которыми можно подавиться, или которые можно проглотить.

• Не используйте модель в местах с протекающей крышей, под дождем, во влажных местностях, так как вода может стать

причиной поломки.

• Вовремя выбросите упаковку, чтобы избежать опасности для детей.

• Регулярно проверяйте модель на предмет повреждений в проводке, зарядном механизме, вилке, корпусе или других деталях.

В случае наличия повреждений не используйте модель до устранения поломки.

• Зарядный механизм, корпус батареи и батарея должны присоединяться к надлежащему источнику питания.

• Этот продукт должен использоваться только с поставляемым в комплекте зарядным устройством.

• В продукте есть функциональные выступающие части, которые могут быть опасны для детей.

• Перед чисткой разъедините зарядное устройство и модель.

• Передний конец антенны может быть опасен, не направляйте его к чьему-либо телу, лицу или глазам.

• Соблюдайте полярность при вставке батарей.

• Используйте перезаряжаемые или неперезаряжаемые батареи типа «АА».

• Неперезаряжаемые батареи нельзя перезаряжать.

• Перезаряжаемые батареи следует перезаряжать только под присмотром взрослых.

• Перезаряжаемые батареи перед зарядкой необходимо вынуть из модели.

• Нельзя использовать вместе разные типы старых и новых батарей.

• Своевременно вынимайте разряженные батареи.

• Не допускайте короткого замыкания в зажимах источника питания.

• Не допускайте коротких замыканий в батареях, не выбрасывайте их в огонь, не пытайтесь их вскрыть.

• Пожалуйста, вынимайте батареи, когда не используете модель.

• Сохраните эту инструкцию для дальнейшего использования.

ОПИСАНИЕ ПРОДУКТА

РАЗМЕРЫ ПРОДУКТА

1. Длина модели: 415 мм

2. Ширина модели: 245 мм

3. Высота модели: 160 мм

4. Колесная база: 250 мм

5. Поверхность шин: 165 мм

6. Диаметр колес: 85 мм

7. Ширина колес: 35 мм

КОМПЛЕКТ ПОСТАВКИ

1. Беспроводные приемник и передатчик типа 2.4G

2. Пульт дистанционного управления

3. Мотор для модели 390

4. Литийная батарея мощностью 7.4 V/1500 мА

5. Модель из конструкционной пластмассы

6. 4-колесная независимая подвеска

РАБОЧИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ

1. Скорость модели: 40 км/ч

2. Можно использовать на земле, песке, асфальте.

3. Продолжительность непрерывной работы: более 10 минут

4. Аксессуары можно обновлять.

7. Резиновые шины

8. Двойное управление

9. Дифференциал задних шестеренок

10. Колпачки металлических контактов

11. Взрывоустойчивое покрытие корпуса модели - ПВХ

Page 3

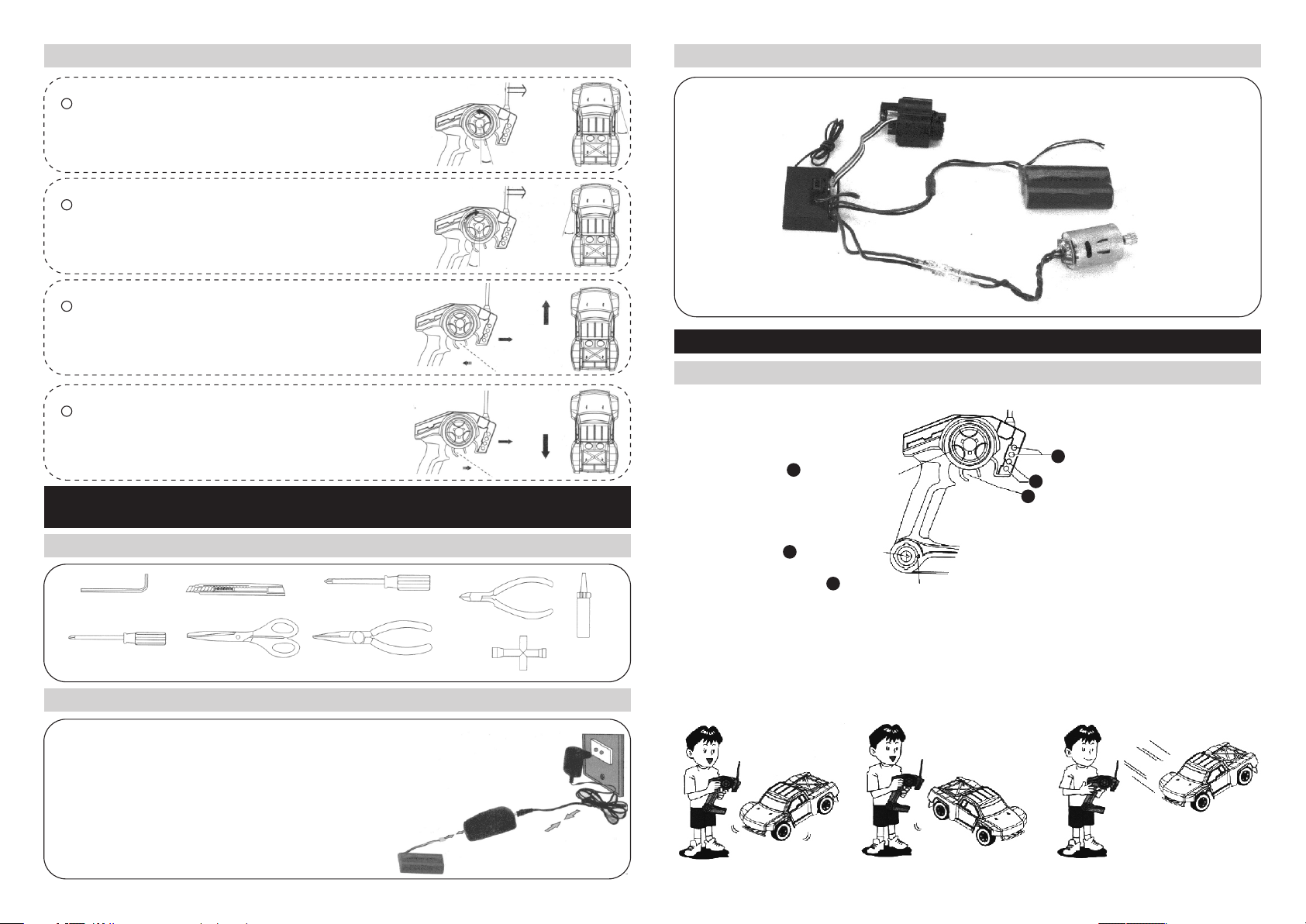

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ МОДЕЛИ С ПОМОЩЬЮ ПУЛЬТА УПРАВЛЕНИЯ

СБОРКА ЭЛЕКТРОННЫХ ЧАСТЕЙ

Поверните рулевое колесо влево – автомобиль повернется влево. Угол поворота влево можно подстроить, настроив уровень поворота колеса.

Поверните рулевое колесо вправо – автомолбиль повернется вправо. Угол поворота вправо можно подстроить, настроив уровень поворота колеса.

Отожмите дроссельный рычаг от себя – автомобиль поедет вперед. Подстройкой рычага можно изменить скорость движения модели вперед. Когда модель едет вперед, быстро продвиньте рычаг вперед, чтобы остановить её.

Отпустите рычаг, чтобы вернуть модель в нейтральную позицию во время торможения. Отожмите рычаг на себя – автомобиль поедет назад. Подстройкой рычага можно изменить скорость движения модели назад.

ИНСТРУМЕНТЫ ДЛЯ СБОРКИ УСТАНОВКА ЭЛЕКТРОННЫХ ДЕТАЛЕЙ

поворот вбок

на себя

от себя

поворот вбок

вперед

Электронный контроллер скорости

ИСПОЛЬЗОВАНИЕ И УХОД

ПОСЛЕДОВАТЕЛЬНОСТЬ УПРАВЛЕНИЯ

Рулевое колесо

Сервомеханизм

Соединение батареи

Соединение мотора

Кнопки подстройки поворотов

Кнопки подстройки движения вперед-назад

Триггер

ИНСТРУМЕНТЫ ДЛЯ СБОРКИ

1,5 мм гаечный ключ Канцелярский нож

Крестообразная отвертка

(большая) Ножницы Плоскогубцы Гаечный ключ

Крестообразная отвертка

(малая)

ПРЕДОСТЕРЕЖЕНИЯ ПРИ ЗАРЯДКЕ

ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

1. Убедитесь, что параметры зарядного устройства и источника питания совпадают.

2. Перед зарядкой батарея должна быть полностью разряжена. Время зарядки – не более 5 часов.

3. Будьте аккуратны, зарядку следует осуществлять под присмотром взрослых.

Кромкообрезные ножницы

Суперклей

Выключатель

пульта управления

Индикатор питания

1. Поверните включатель передатчика (1) и убедитесь, что индикатор горит. Затем включите модель.

2. Поставьте модель на ровную поверхность. Если колеса крутятся сами, отрегулируйте передатчик, пока колесо не остановится.

3. Медленно двигайте рычаг, чтобы проследить, как модель двигается вперед или назад.

4. Поверните с помощью передатчика рулевое колесо вправо или влево, и понаблюдайте, реагирует ли модель на посылаемые команды.

5. Поставьте модель на землю и станьте за ней. Нажмите аккуратно на дроссельный рычаг. Если модель не едет прямо, отрегулируйте рычаг, пока она не поедет прямо.

Page 4

Меры предосторожности при работе с батареей

ПРАКТИКА

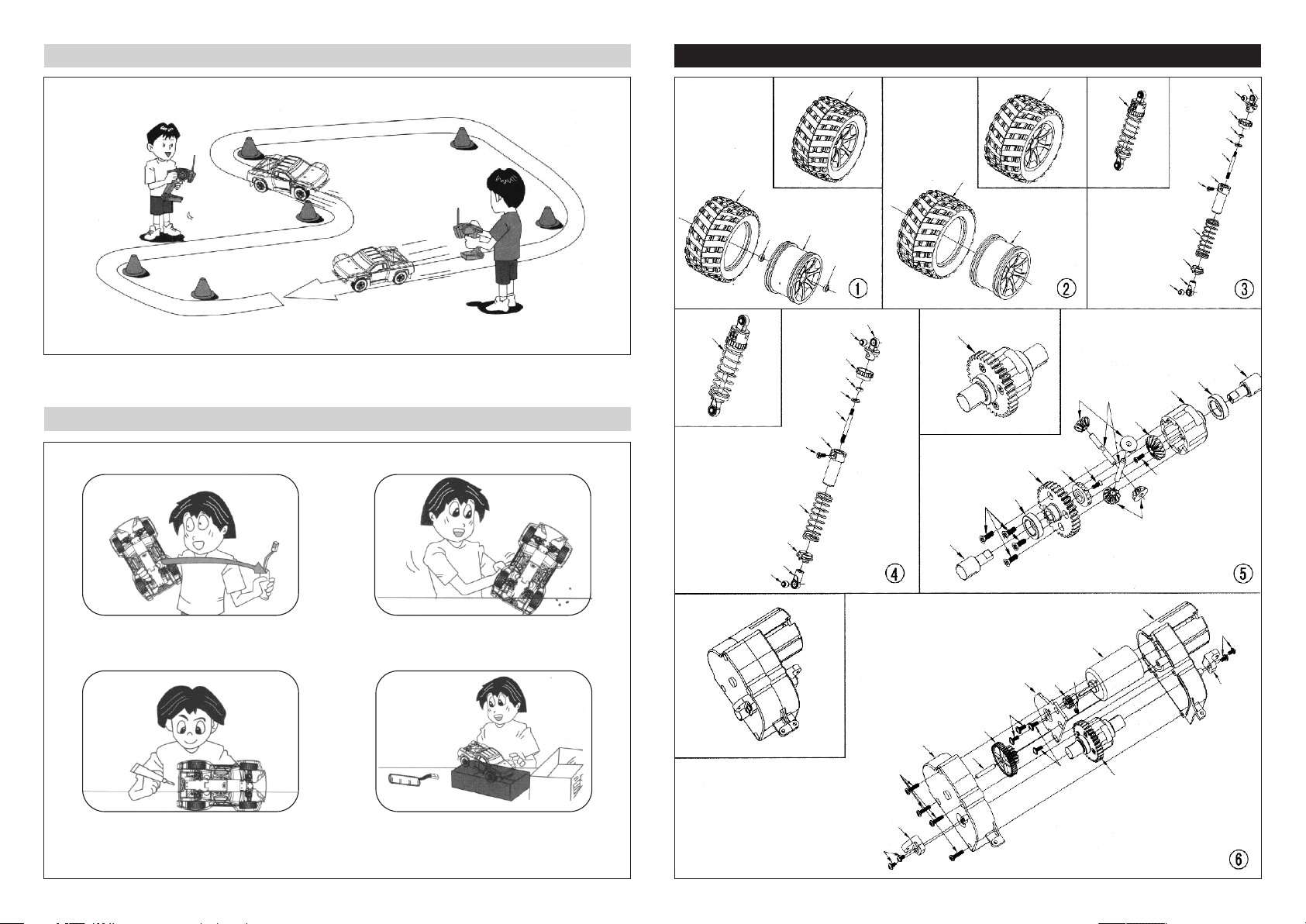

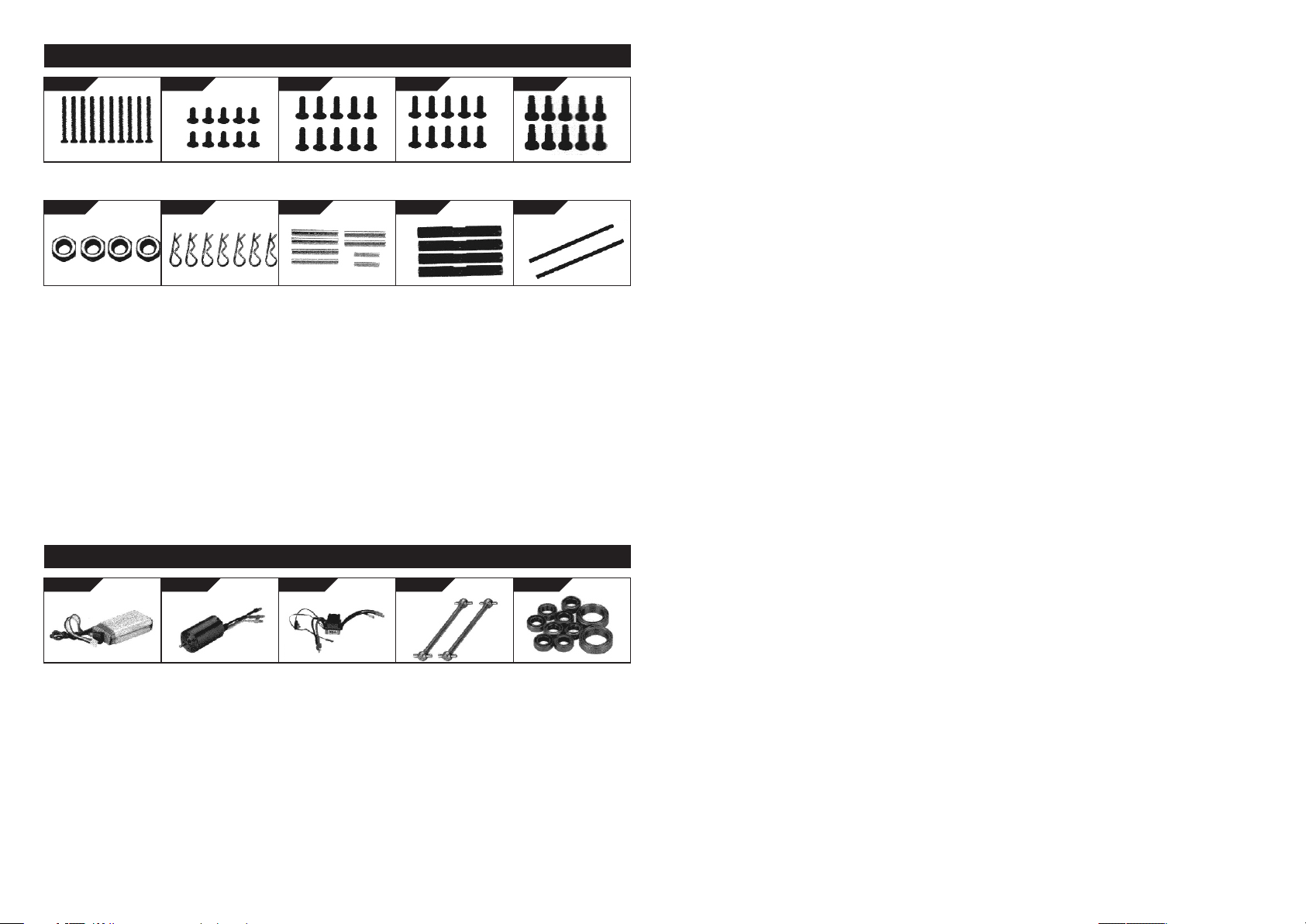

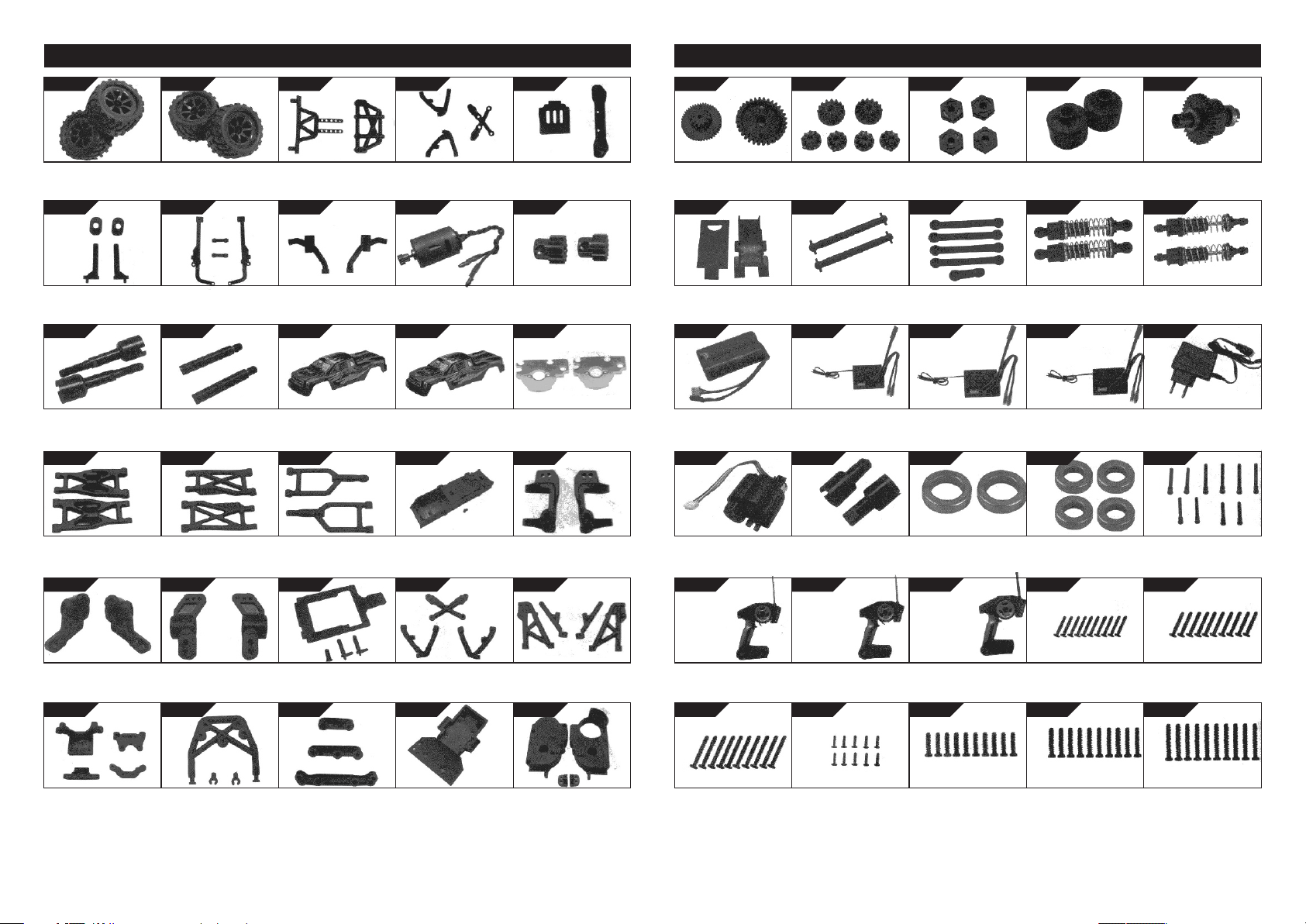

ИЛЛЮСТРАЦИЯ СБОРКИ

Передняя шина

Шина

Задняя шина

Передний амортизатор

Головка амортизатора Шаровая головка

Регулятор амортизатора

Контргайка M2.5

Поршень амортизатора

Ось амортизатора

Цилиндр амортизатора

Винты потайной головки

Давайте попрактикуемся! Обводите р/у модель вокруг уголков (можно купить отдельно), консервных банок и т.д. Набирайте скорость, стараясь сохранить прямую траекторию движения, и замедляйтесь на поворотах, чтобы научиться базовым навыкам контроля над р/у моделью.

УХОД

Когда не используете модель,

вынимайте батарею из корпуса

Полностью очищайте модель от грязи,

пыли, песка и т.д.

Задний амортизатор

Винты потайной головки

Пружина подвески передних колес

Амортизатор

Гнездо шаровой головки

Шаровая головка

Барабан переднего колеса

Колесной вал

Шаровая головка

Регулятор амортизатора

Контргайка M2.5

Поршень амортизатора

Ось амортизатора

Цилиндр амортизатора

Колесной вал

Головка амортизатора

Трансмиссия

Дифференциальная шестерня

Редуктор за коробкой передач

Автоматические винты потайной головки

Контроллер скорости

Барабан заднего колеса

планетарной передачи

Шаровые подшипники

Пружина подвески передних колес

Гнездо шаровой головки

Шаровая головка

Дифференциальная шестерня планетарной передачи

Штифт

Дифференциальная шестерня планетарной передачи

Винты потайной головки

Дифференциальная шестерня планетарной передачи

Мотор

Амортизатор

Корпус трансмиссии

Винты потайной головки

Задняя ось

Контроллер скорости

Шаровой подшипник

Ушко для реферральных автоматических винтов

Наносите антикоррозийное масло

на металлические детали

Моторный

SHCS

Моторные скобы

Реферальные автоматические винты

Редуктор за коробкой передач

Шкворень

Левый редуктор

Автоматические винты

Храните модель и батарейки отдельно,

когда не используете их.

Реферальные автоматические винты

Задняя ось

поворотной цапфы

механизм

Редуктор

Дифференциал

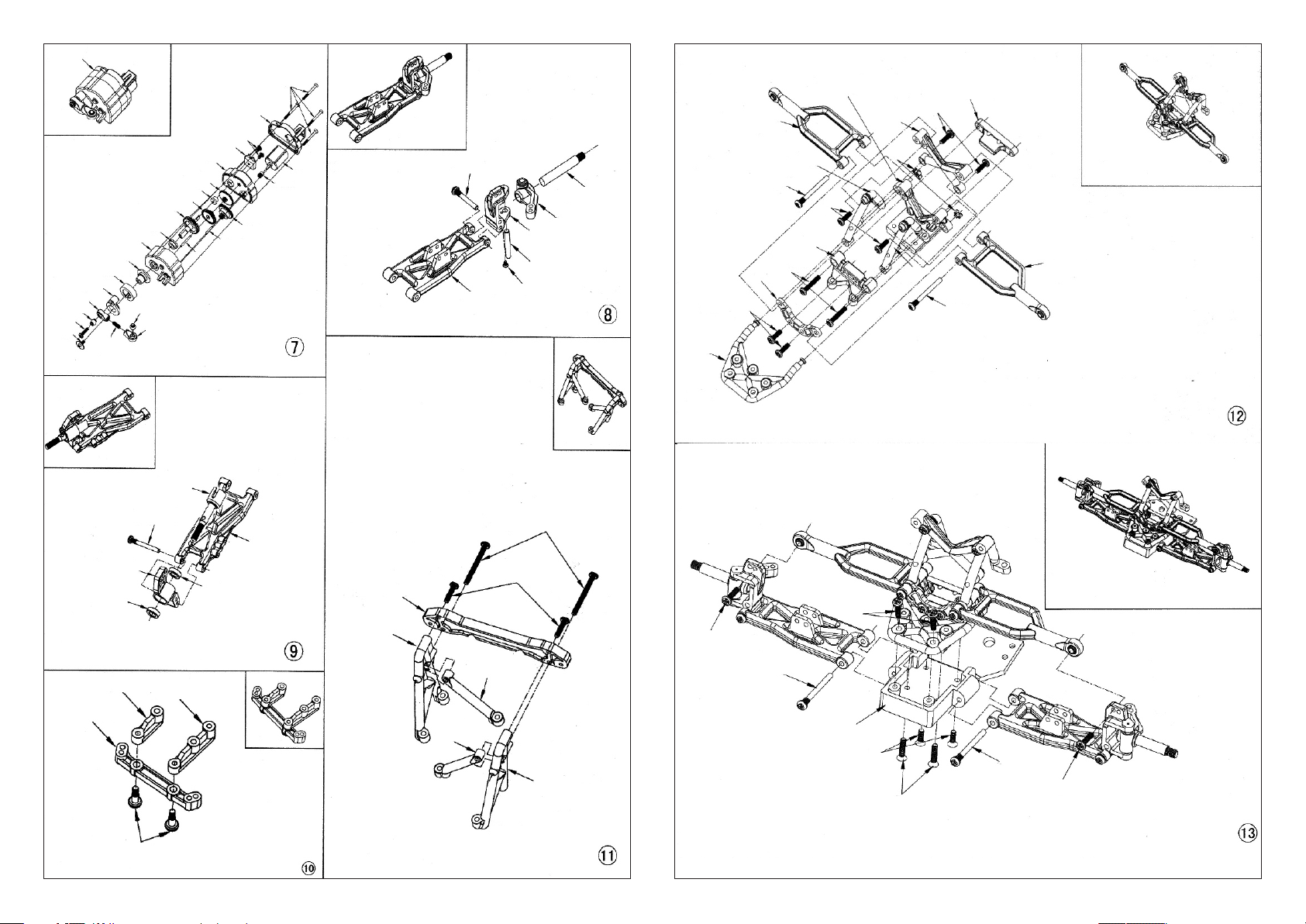

Page 5

Сервомеханизм

Сервомеханизм торможения

Зубцы тройного сервомеханизма торможения

Сервомеханизм 4-редукции

SHCS

Серворукав В

Шаровая головка

Затяжка (шаровая головка – затяжка)

Передняя часть корпуса сервомеханизма

Сервоамортизирующая прокладка С

Сервоамортизирующая прокладка В Сервоамортизирующая

прокладка А Затяжка (шаровая головка – затяжка) Шаровая головка Автоматичес

-кий болт с проушиной

Автоматический реферальный винт с проушиной

Шурупы с полукруглой головкой

Корпус сервомотора

Зубцы сервомотора

Сервовтулки А

Вал серворедуктора А

Ось

Винты с полукруглой головкой

Гнездо сервомеханизма

Сервомеханизм двойной редукции

Вал серворедуктора В

Сервомотор

Потенциометр сервомеханизма

Фиксатор поворотной ручки

Гнездо С

Шкворень поворотной цапфы

Передняя поворотная ручка

Автоматический винт с проушиной

Передняя ось

Рулевая сошка

Передняя нижняя поворотная ручка

Передний кронштейн подвески

Фиксатор поворотной ручки

Автоматический болт с проушиной

Передний кронштейн подвески

Автоматический болт с проушиной

Передний кронштейн подвески

Автоматический болт с проушиной

Передняя прокладка

Передний кронштейн подвески

Стопорное кольцо

Передний кронштейн подвески

Автоматические винты с проушиной

Фиксатор поворотной ручки

Передняя нижняя поворотная ручка

Фиксатор поворотной ручки

Задняя ось

Подшипник

Поворотное гнездо В

Поворотное гнездо С

Круглые автоматические ступенчатые болты

Подшипник

Поворотное гнездо А

Задняя нижняя поворотная ручка

Автоматические болты с проушиной

Автоматические болты

Крепящая пластина на заднем амортизаторе

Задний кронштейн подвески

с проушиной

Задний кронштейн подвески

Автоматический болт с проушиной

Фиксатор поворотной ручки

Автоматические винты потайной головки

Автоматический болт с проушиной

Переднее крепление

Автоматические винты потайной головки

7 8

Фиксатор поворотной ручки

Автоматический болт с проушиной

Page 6

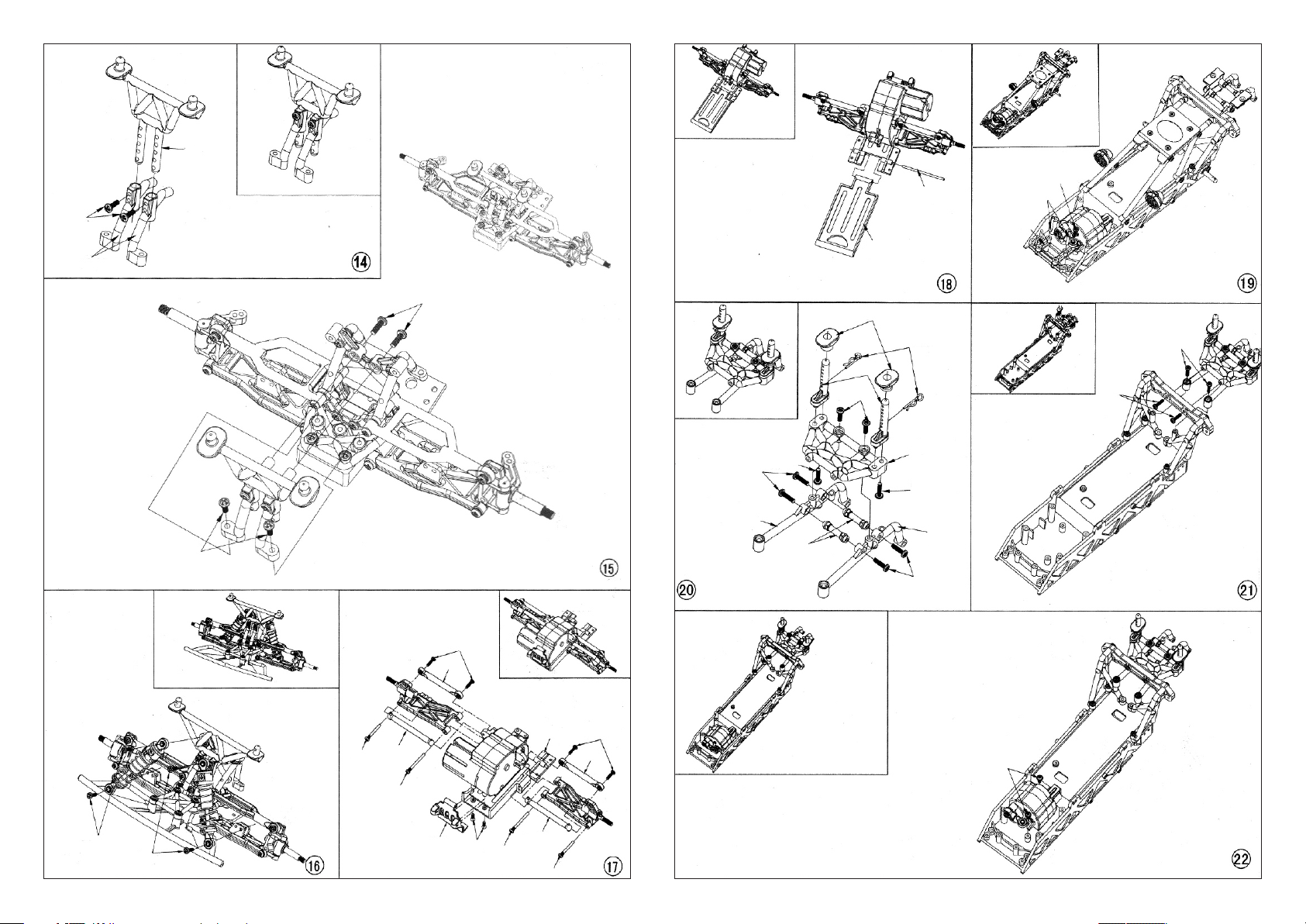

Автоматические

болты с проушиной

Передняя часть креплений корпуса модели

Крепления корпуса модели

Автоматический болт с проушиной

Задняя часть крышки

Задние опоры корпуса

Позиционирующая ось крышки батареи

Автоматический болт с проушиной

Шкворень поворотной цапфы

Поворотное гнездо

Автоматический болт с проушиной

Ось трансмиссии Фиксатор поворотной ручки В

Фиксатор поворотной ручки А

Планка

Задняя крепящая плоскость

Автоматические болты с проушиной

Планка

Автоматические болты с проушиной

Крепежная рамка

Опоры корпуса

Автоматические болты с проушиной

Фиксаторы корпуса модели

Крепление корпуса модели

Автоматические болты с проушиной

Крепежная рамка

Автоматические болты с проушиной

Автоматический реферальный болт с проушиной

Автоматический болт с проушиной

Фиксирующая пластина на заднем амортизаторе

Автоматические болты потайной головки

Ось трансмиссии

Фиксатор поворотной ручки А

Фиксатор поворотной ручки В

9 10

Page 7

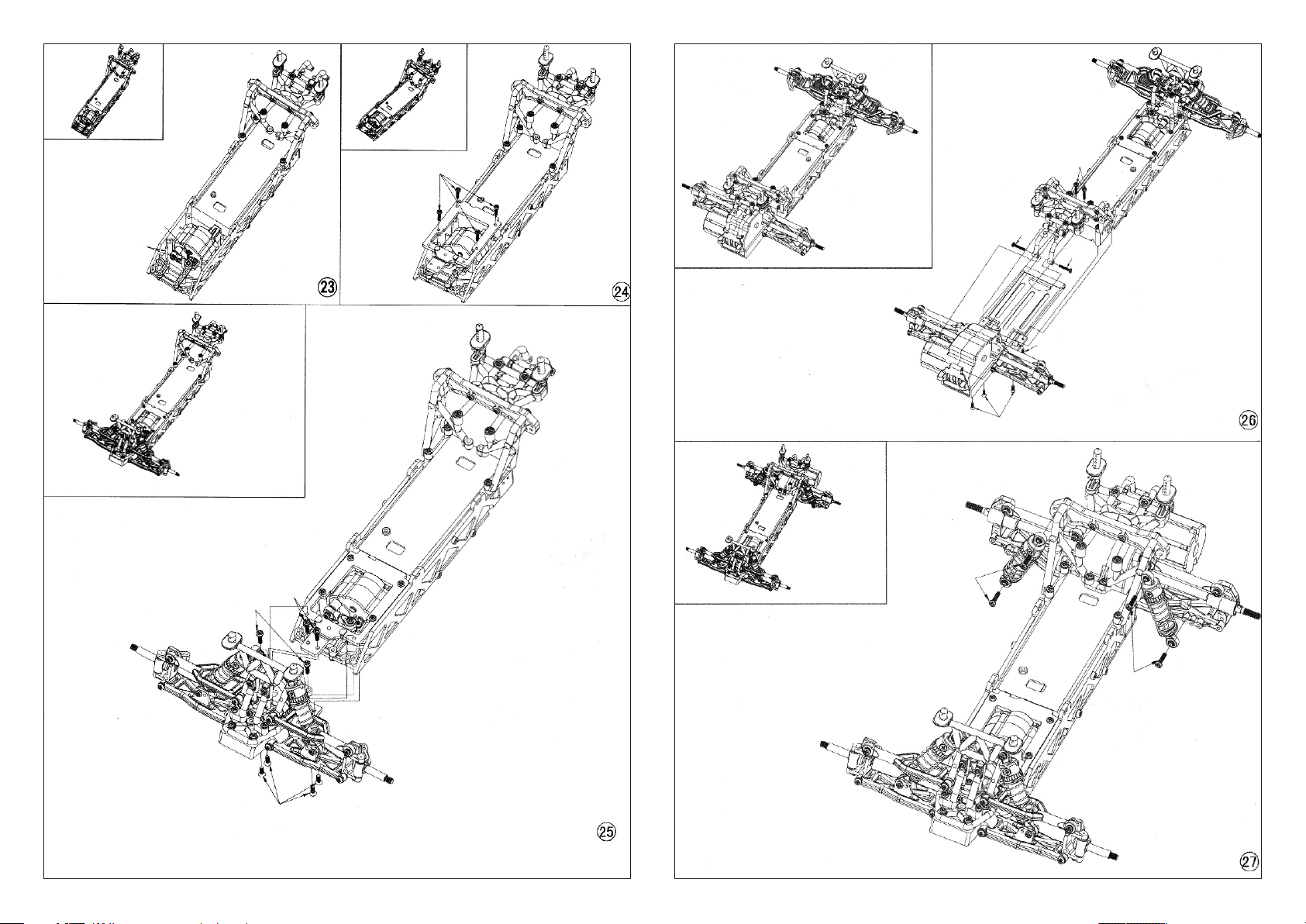

Автоматический реферальный болт с проушиной

Фиксатор вала

Автоматический реферальный болт с проушиной

Автоматический болт с проушиной

Автоматический реферальный болт с проушиной

Page 8

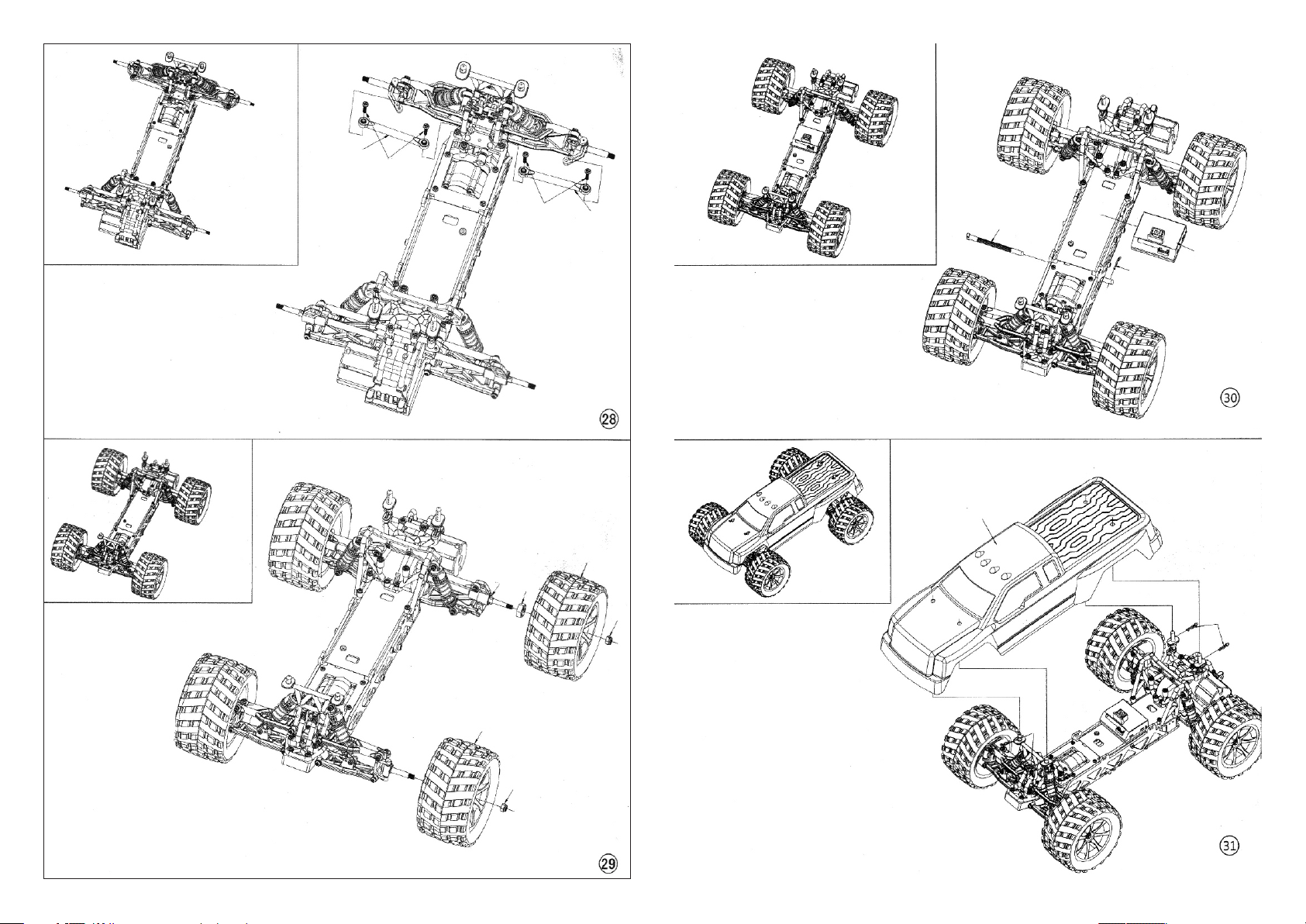

Планка

Автоматический болт с проушиной.

Заднее колесо

Шкворень поворотной цапфы

Шестиугольная гайка

Планка

Контргайка М4

Ось позиционирования крышки батареи

Корпус модели

Фиксатор корпуса модели

Коробка приемника

Крепления корпуса модели

Переднее колесо

Контргайка М4

13 14

Крепления корпуса модели

Page 9

СТАНДАРТНЫЕ ДЕТАЛИ С АРТИКУЛАМИ СТАНДАРТНЫЕ ДЕТАЛИ С АРТИКУЛАМИ

969-01 969-02 969-03 969-04 969-05

959-21 959-22 959-23 959-24 959-25

Передняя шина (×2) Задняя шина (×2)

969-06 969-07

Опоры корпуса

модели (×2)

969-11 969-12

Ось (×2)

959-03 959-04

Передний нижний

поворотный рычаг ×2

959-08 959-09

Соединительная

рамка (×2)

Передняя ось (×2)

Задний нижний

поворотный рычаг ×2

Крепления корпуса

модели (×1)

969-08

Передние крепления корпуса модели (×1)

969-13

Корпус модели

(зеленый)

959-05

Передний поворотный

рычаг ×2

959-10

Передний кронштейн

подвески (×1)

969-09 969-10

Мотор (×1) Моторные

969-14 969-15

Корпус модели

(красный)

959-06 959-07

Нижняя часть

корпуса модели

959-11 959-12

Фиксирующая пластина

заднего амортизатора (×1)

шестеренки (×2)

кронштейны (×2)

С-образное гнездо ×2

Моторные

Редукционные шестеренки

редуктора ×1

969-26 969-27

Нижняя часть корпуса ×1

969-35 959-36

Батарея ×1

959-40 959-42

Сервер ×1

959-50 959-51

Дифференциальные

шестерни планетарной

Ось трансмиссии ×2 Планка ×1

Приемник с частотой

Колпачки контроллера

передачи ×1

27 МГц ×1

скорости ×2

Шестиугольные

гнезда ×4

969-29

959-37

Приемник с частотой

40 МГц ×1

959-44

Шариковые

подшипники 10×15×4×2

959-52

Корпус трансмиссии ×2

969-31 969-32

Передний амортизатор ×2 Задний амортизатор ×2

959-38 959-39

Приемник 2,4 Г ×1

959-45 959-46

Масляные подшипники

5×9×3×4

959-53 959-54

Трансмиссия ×1

Зарядное устройство ×1

Фиксаторы поворотной

ручки ×2

Поворотный рычаг ×2

959-13 959-14

Передний

кронштейн подвески ×1

Крепления нижней

Задние оси ×2

пластины ×1

Поворотная пластина ×1

959-15

Поворотные гнезда ×1 Нижняя пластина ×1 Корпус редуктора ×1

15 16

Передний кронштейн

подвески ×1

959-16 969-20

Задний кронштейн

подвески ×2

Радиопередатчик

на 27 МГц ×1

959-55 959-56

Автоматические винты

потайной

головки 2,6×12×10

Радиопередатчик

Автоматические болты

с проушиной 1,8×3×10

на 40 МГц ×1

Радиопередатчик 2,4 Г ×1

959-57

Автоматические болты с проушиной 2,6×8×10

Автоматические винты

потайной головки

2×6×10

959-58 959-59

Автоматические болты

с проушиной 2,6×10×10

Автоматические винты

потайной головки

Автоматические болты с

проушиной 2,6×14×10

2,6×8×10

Page 10

СТАНДАРТНЫЕ ДЕТАЛИ С АРТИКУЛАМИ

959-60 959-61 959-62 959-63 959-64

ГАРАНТИЙНЫЙ ТАЛОН

Автоматические болты

с проушиной 2,6×25×10

959-65 959-66

Контргайка М4 ×4

Автоматические

реферальные болты

с проушиной 2,6×4×10

Крепления корпуса

ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ С АРТИКУЛАМИ

959-Р-01 969 -01-Р

модели ×8

Автоматические

реферальные болты

с проушиной 2,6×6×10

969-67

Фиксатор оси ×2

959 -02-Р

Автоматические

реферальные болты

с проушиной 2,5×6×10

969-68 969-69

Шифтовой фиксатор ×2 Оси позиционирования

959 -03-Р 959 -04-Р

Автоматические

болты с полукруглой

головкой 3×8×10

крышки батареи ×2

Батарея ×1

Бесщеточный двигатель ×1

Проводка

к бесщеточному

двигателю ×1

Оси трансмиссии ×2

Набор подшипников

для модели
