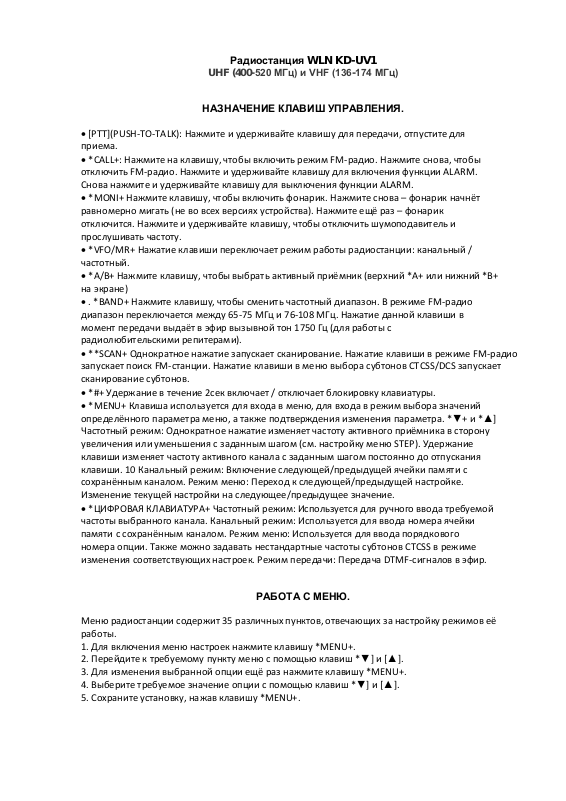

Радиостанция WLN KD-UV1
UHF (400-520 МГц) и VHF (136-174 МГц)
НАЗНАЧЕНИЕ КЛАВИШ УПРАВЛЕНИЯ.
[PTT](PUSH-TO-TALK): Нажмите и удерживайте клавишу для передачи, отпустите для
приема.
*CALL+: Нажмите на клавишу, чтобы включить режим FM-радио. Нажмите снова, чтобы
отключить FM-радио. Нажмите и удерживайте клавишу для включения функции ALARM.
Снова нажмите и удерживайте клавишу для выключения функции ALARM.
*MONI+ Нажмите клавишу, чтобы включить фонарик. Нажмите снова – фонарик начнёт
равномерно мигать (не во всех версиях устройства). Нажмите ещё раз – фонарик
отключится. Нажмите и удерживайте клавишу, чтобы отключить шумоподавитель и
прослушивать частоту.
*VFO/MR+ Нажатие клавиши переключает режим работы радиостанции: канальный /
частотный.
*A/B+ Нажмите клавишу, чтобы выбрать активный приёмник (верхний *A+ или нижний *B+
на экране)
. *BAND+ Нажмите клавишу, чтобы сменить частотный диапазон. В режиме FM-радио
диапазон переключается между 65-75 МГц и 76-108 МГц. Нажатие данной клавиши в
момент передачи выдаёт в эфир вызывной тон 1750 Гц (для работы с
радиолюбительскими репитерами).
**SCAN+ Однократное нажатие запускает сканирование. Нажатие клавиши в режиме FM-радио
запускает поиск FM-станции. Нажатие клавиши в меню выбора субтонов CTCSS/DCS запускает
сканирование субтонов.
*#+ Удержание в течение 2сек включает / отключает блокировку клавиатуры.
*MENU+ Клавиша используется для входа в меню, для входа в режим выбора значений
определённого параметра меню, а также подтверждения изменения параметра. *▼+ и *▲]
Частотный режим: Однократное нажатие изменяет частоту активного приёмника в сторону
увеличения или уменьшения с заданным шагом (см. настройку меню STEP). Удержание
клавиши изменяет частоту активного канала с заданным шагом постоянно до отпускания
клавиши. 10 Канальный режим: Включение следующей/предыдущей ячейки памяти с
сохранённым каналом. Режим меню: Переход к следующей/предыдущей настройке.
Изменение текущей настройки на следующее/предыдущее значение.
*ЦИФРОВАЯ КЛАВИАТУРА+ Частотный режим: Используется для ручного ввода требуемой
частоты выбранного канала. Канальный режим: Используется для ввода номера ячейки
памяти с сохранённым каналом. Режим меню: Используется для ввода порядкового
номера опции. Также можно задавать нестандартные частоты субтонов CTCSS в режиме
изменения соответствующих настроек. Режим передачи: Передача DTMF-сигналов в эфир.
РАБОТА С МЕНЮ.
Меню радиостанции содержит 35 различных пунктов, отвечающих за настройку режимов её
работы.
1. Для включения меню настроек нажмите клавишу *MENU+.
2. Перейдите к требуемому пункту меню с помощью клавиш *▼] и [▲].
3. Для изменения выбранной опции ещё раз нажмите клавишу *MENU+.
4. Выберите требуемое значение опции с помощью клавиш *▼] и [▲].
5. Сохраните установку, нажав клавишу *MENU+.
Page 2
ОПИСАНИЕ ПУНКТОВ МЕНЮ.
0 SQL Порог открытия шумоподавителя. Возможные значения от 0 до 9.
1 STEP Шаг изменения частоты в частотном режиме при сканировании или нажатии клавиш [▼] и
[▲].
2 TX Power Мощность передатчика. Возможные значения: HIGH – большая (около 4 Ватт), LOW –
малая (около 1 Ватт). При малой мощности на экране отображается индикация «L». Можно
переключать с помощью клавиши [#] на клавиатуре.
3 SAVE MODE Режим энергосбережения. Отображает количество циклов «сна» относительно
циклов «работы»: 1:1, 2:1, 3:1, 4:1. Чем больше значение, тем дольше проработает батарея.
Возможные значения: OFF, 1, 2, 3, 4. Если включен, то при появлении сигнала на частоте в начале
может теряться полсекунды-секунда (одно-два слова).
4 VOX Передача, управляемая голосом. Задаѐтся уровень громкости голоса, при котором будет
начинать работать передача. При включении на экране отображается индикация «VOX»
5 BANDWIDTH Вид модуляции: широкополосная WIDEBAND (25 кГц), узкополосная NARROWBAND
(12.5 кГц). При узкополосной модуляции на экране отображается индикация «N»
6 BACKLIGHT Время работы подсветки экрана, секунд. Также время, по истечении которого
радиостанция вернѐтся в режим FM-радио, после прерывания получением сигнала на рабочей
частоте.
7 TDR Приѐм двух частот, приѐмников A и B, одновременно. Приѐмник, на частоте которого
последним был приѐм, становится активным. При включении данной функции на экране
отображается индикация «S».
8 BEEP Звуковое подтверждение нажатий клавиш.
9 TOT Временное ограничение непрерывной передачи. Ограничивает время, в течение которого
радиостанция ведѐт передачу непрерывно. Возможные значения: 15 – 600 сек.
10 TX SELECT Выбор канала на передачу (MAINCHANEL выбранный канал по умолчанию/ RX
CHANEL канал на который с которого был осуществлён последний приём)
11 VOICE Голосовое подтверждение нажатия клавиш. OFF / ON (в некоторых версиях ENG/CHI/OFF
– Агнл/Кит/Выкл)
12 CT/DCS-RT выбор типа шифрования на передачу
13 CT/DCS-T выбор типа шифрования на прием
14 CT/DCS-Spec включение и выключение шифрования
15 BCL Запрет передачи на занятой частоте. Если на частоте уже кто-то ведѐт передачу сигнала в
данный момент, то по нажатию клавиши [PTT] трансивер выдаст короткий сигнал «бипп» и не
будет начинать передачу. Значения: OFF / ON.
16 REVERSAL включение возможности прослушивания канала передачи в режиме ретранслятора
Page 3
17 ROGER Вкл/выкл выдачи сигнала «роджер» в эфир в конце передачи.
18 SCAN SET создание границ сканирования
19 COMPAND включения микрофонного фильтра (ваша речь становиться более разборчивой)
20 SCRABLE включение функции скрэмблера (off/1/2/....8)
21 AUTO LOCK автоматическая блокировка клавиатуры
22 STENDBY LED Цвет подсветки экрана в режиме ожидания. OFF – выкл., BLUE – синий, ORANGE –
оранжевый, PURPLE – сиреневый.
23 RX-LED Цвет подсветки экрана в режиме приѐма сигнала . OFF – выкл., BLUE – синий, ORANGE –
оранжевый, PURPLE – сиреневый.
24 TX-LED Цвет подсветки экрана в режиме передачи сигнала. OFF – выкл., BLUE – синий, ORANGE
– оранжевый, PURPLE – сиреневый.
25 FLASHLIGHT - включение выключение фонарика
26 LED CONTRAST - настройка контрастности дисплея.
27 TX FREQUENCY установка разноса частот для работы через ретрансляторы
28 NAME EDIT смена имени канала
29 CHANEL SAVЕ сохранение канала в память
30 СHANEL DEL удаление канала из памяти
31 DTMF Слышимость DTMF тонов при их передаче в эфир. OFF – тоны не слышны. DT-ST –
слышны только тоны, которые передаются вручную нажатиями на клавиатуре. ANI-ST – слышны
только предварительно-заданные тоны. DT+ANI – слышны все тоны
32 SIDE SOUND включение микрофонного фильтра (убирает шумы с заднего плана)
33 ANI Автоматическое определение по номеру. Отображает специальный ANI-код, который
программируется с компьютера. Нельзя изменить вручную.
34 PTT-ID Определяет момент передачи в эфир кода PTT-ID Значения: OFF – не передавать; PRE-TX
– передавать в начале передачи; POST-TX– передавать в конце передачи; BOTH – передавать в
начале и в конце передачи. Рекомендуемое значение OFF.
