Радиостанция
Зарядное устройство
Клипса
Зарядный стакан
Упаковка
Аккумулятор

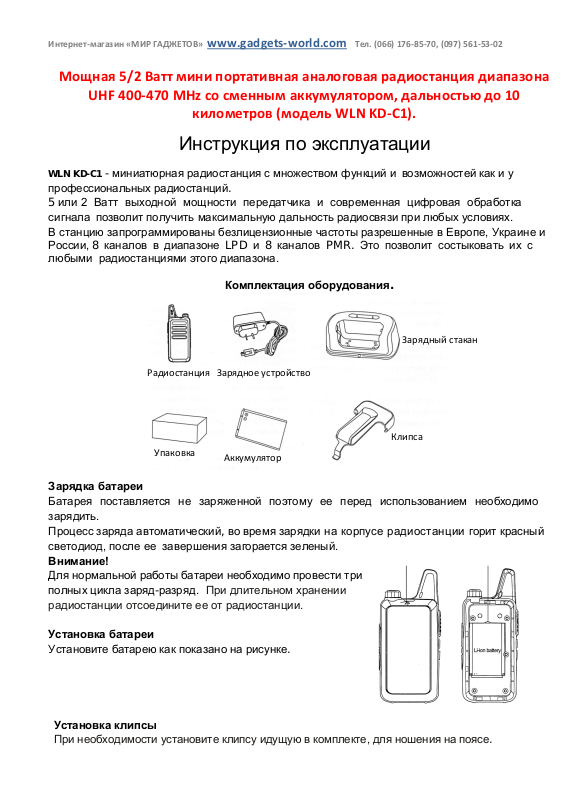

Мощная 5/2 Ватт мини портативная аналоговая радиостанция диапазона
UHF 400-470 MHz со сменным аккумулятором, дальностью до 10
километров (модель WLN KD-C1).
Инструкция по эксплуатации
WLN KD-C1 - миниатюрная радиостанция с множеством функций и возможностей как и у
профессиональных радиостанций.
5 или 2 Ватт выходной мощности передатчика и современная цифровая обработка
сигнала позволит получить максимальную дальность радиосвязи при любых условиях.
В станцию запрограммированы безлицензионные частоты разрешенные в Европе, Украине и
России, 8 каналов в диапазоне LPD и 8 каналов PMR. Это позволит состыковать их с
любыми радиостанциями этого диапазона.
Комплектация оборудования.
Зарядка батареи
Батарея поставляется не заряженной поэтому ее перед использованием необходимо
зарядить.
Процесс заряда автоматический, во время зарядки на корпусе радиостанции горит красный
светодиод, после ее завершения загорается зеленый.
Внимание!
Для нормальной работы батареи необходимо провести три
полных цикла заряд-разряд. При длительном хранении
радиостанции отсоедините ее от радиостанции.
Установка батареи
Установите батарею как показано на рисунке.
Установка клипсы
При необходимости установите клипсу идущую в комплекте, для ношения на поясе.
Page 2
Интернет-магазин «МИР ГАДЖЕТОВ» www.gadgets-world.com Тел. (066) 176-85-70, (097) 561-53-02
Индикатор
зарядки
Динамик
Питание/громкость
Индикатор
приём/передача
Микрофон
Антенна
Разъём
гарнитуры/
программатора
Разъём зарядки
Контакт для
зарядки в
стакане
Контакт для
зарядки в
стакане
Кнопка передачи
Кнопка канал +
Монитор
Замок
Кнопка канал -/
функциональная кнопка
Подключение гарнитуры
Подключение гарнитуры производиться в боковой разъем под резиновой
заглушкой.
Органы управления
Включение:
Поверните по часовой стрелке ручку регулятора громкости.
Регулировка громкости:
Установите требуемый уровень громкости регулятором.
Выбор канала:
Нажимая кнопки +/- на боковой панели, установите необходимый канал.
Кнопка передачи:
Нажмите и удерживайте кнопку для передачи вашего сообщения в эфир.
Говорите ровным голосом на расстоянии 3-5см от микрофона.
Дополнительные функции, программируемые при помощи ПК.
Уровень шумоподавителя и вид субтона.
Уровень шумоподавления и субтоны устанавливается с ПК в программе.
TIME-OUT TIMER (TOT)
Таймер ограничения передачи, его длительность устанавливается с ПК.
Сканирование
Для активации сканирования нажмите и удерживайте кнопку «-» до одиночного сигнала.
Останавливается сканирование при повторном удержании кнопки «-» до двойного сигнала.
Page 3
Интернет-магазин «МИР ГАДЖЕТОВ» www.gadgets-world.com Тел. (066) 176-85-70, (097) 561-53-02
Частотный диапазон
400-470МГц
Выходная мощность передатчика
≦2/5Ватт
Количество каналов
16
Напряжение питания
3.7В 1500мАч
Размеры
96мм×55мм×22мм
Вес
115гр.
Мощность аудио приемника
0.3Вт
Чувствительность приемника
Не хуже 0.16мкВ
Избирательность по соседнему каналу
Более 50дб
Побочные излучения
Не выше 60дб
Наличие CTCSS и DCS
Есть
Голосовое оповещение
Голосовое оповещение может быть активировано с ПК.
VOX (голосовое управление передачей)
Функция VOX может быть активирована на необходимом Вам канале при помощи ПК.
Аварийная сигнализация
Может быть активировано с ПК.
Оповещение разряда батареи
Индикацией разряженной батареи служит моргающий красный светодиод на радиостанции.
Технические характеристики
Page 4
Интернет-магазин «МИР ГАДЖЕТОВ» www.gadgets-world.com Тел. (066) 176-85-70, (097) 561-53-02

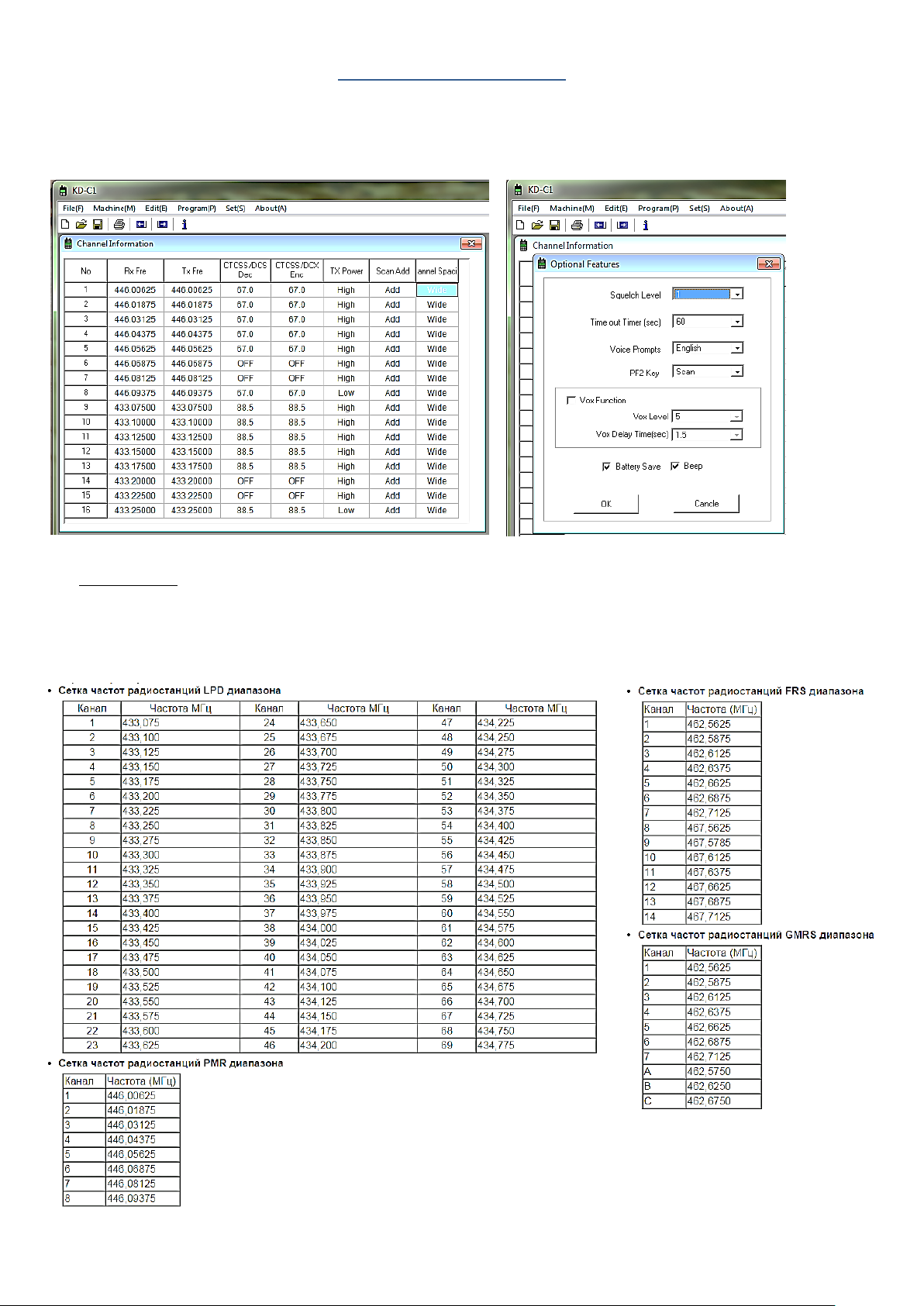

Таблица частот каналов памяти запрограммированных по
умолчанию.
Примечание: Используйте 8 и 16й канал (с запрограммированным режимом малой мощности),
для случаев, когда необходима долгая работа рации, на небольших расстояниях.
Безлицензионные частоты, разрешённые в Украине.
