Page 1
SURGE SUPER
SLIM 30
LED AUXILIARY LIGHT • LED-LISÄVALO • LED KAUGTULI • LED EXTRALJUS
Page 2
FURY 7”
SURGE SUPER SLIM 30
LED AUXILIARY LIGHT • LED-LISÄVALO • LED KAUGTULI • LED EXTRALJUS
1605-NS3878

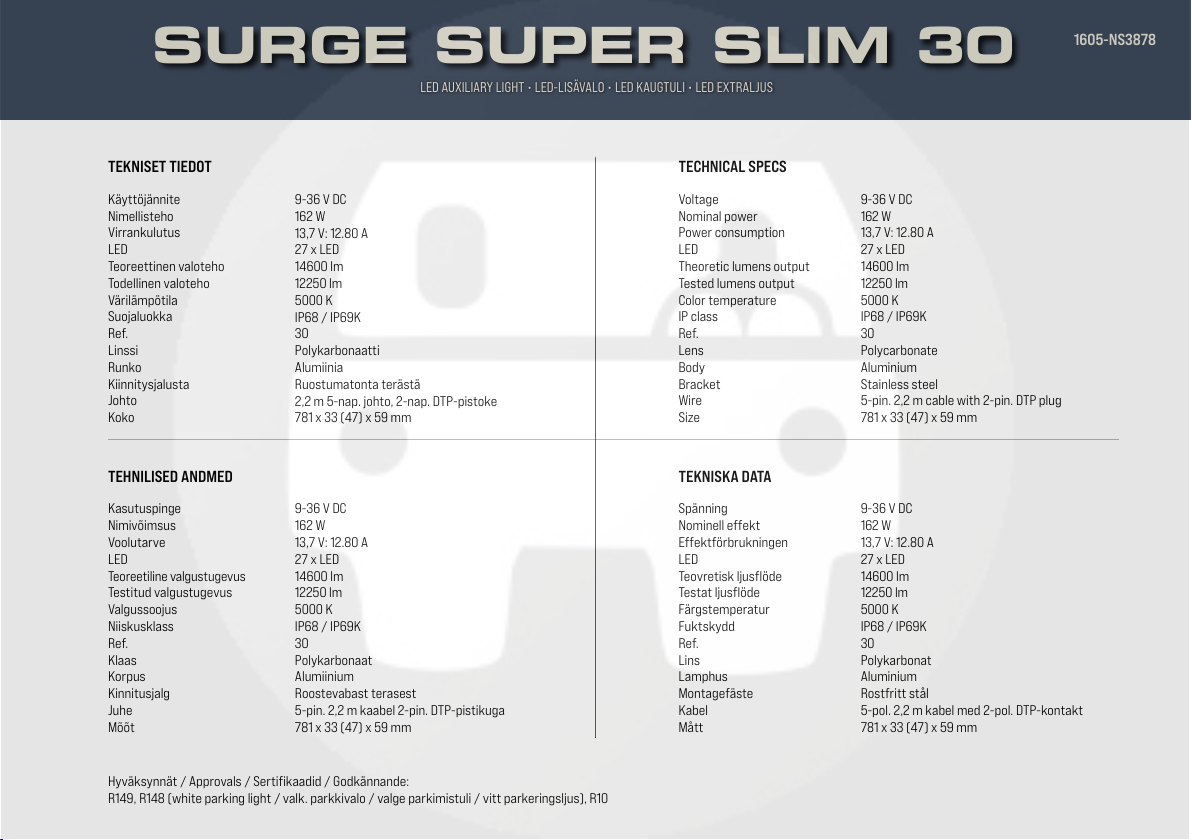

TEKNISET TIEDOT
Käyttöjännite
Nimellisteho
Virrankulutus
LED
Teoreettinen valoteho
Todellinen valoteho
Värilämpötila
Suojaluokka
Re f.
Linssi
Runko
Kiinnitysjalusta
Johto
Koko
TEHNILISED ANDMED
Kasutuspinge
Nimivõimsus
Voolutarve
LED
Teoreetiline valgustugevus
Testitud valgustugevus
Valgussoojus
Niiskusklass
Re f.
Klaas
Korpus
Kinnitusjalg
Juhe
Mõõt
9-36 V DC
162 W
13,7 V: 12.80 A
27 x LED
14600 lm
12250 lm
5000 K
IP68 / IP69K
30
Polykarbonaatti
Alumiinia
Ruostumatonta terästä
2,2 m 5-nap. johto, 2-nap. DTP-pistoke
781 x 33 (47) x 59 mm
9-36 V DC
162 W
13,7 V: 12.80 A
27 x LED
14600 lm
12250 lm
5000 K
IP68 / IP69K
30
Polykarbonaat
Alumiinium
Roostevabast terasest
5-pin. 2,2 m kaabel 2-pin. DTP-pistikuga
781 x 33 (47) x 59 mm
TECHNICAL SPECS
Voltage
Nominal power
Power consumption
LED
Theoretic lumens output
Tested lumens output
Color temperature
IP class
Re f.
Lens
Body
Bracket
Wire
Size
TEKNISKA DATA
Spänning
Nominell effekt
Effektförbrukningen
LED
Teovretisk ljusflöde
Testat ljusflöde
Färgstemperatur
Fuktskydd
Re f.
Lins
Lamphus
Montagefäste
Kabel
Mått
9-36 V DC
162 W
13,7 V: 12.80 A
27 x LED
14600 lm
12250 lm
5000 K
IP68 / IP69K
30
Polycarbonate
Aluminium
Stainless steel
5-pin. 2,2 m cable with 2-pin. DTP plug
781 x 33 (47) x 59 mm
9-36 V DC
162 W
13,7 V: 12.80 A
27 x LED
14600 lm
12250 lm
5000 K
IP68 / IP69K
30
Polykarbonat
Aluminium
Rostfritt stål
5-pol. 2,2 m kabel med 2-pol. DTP-kontakt
781 x 33 (47) x 59 mm
Hyväksynnät / Approvals / Sertifikaadid / Godkännande:
R149, R148 (white parking light / valk. parkkivalo / valge parkimistuli / vitt parkeringsljus), R10
Page 3
125
100
33 mm
75
50
25
0
25
50
75
100
125
0
95090085080075070065060055050045040035030025020015010050
1000
1100 14001300 15001200

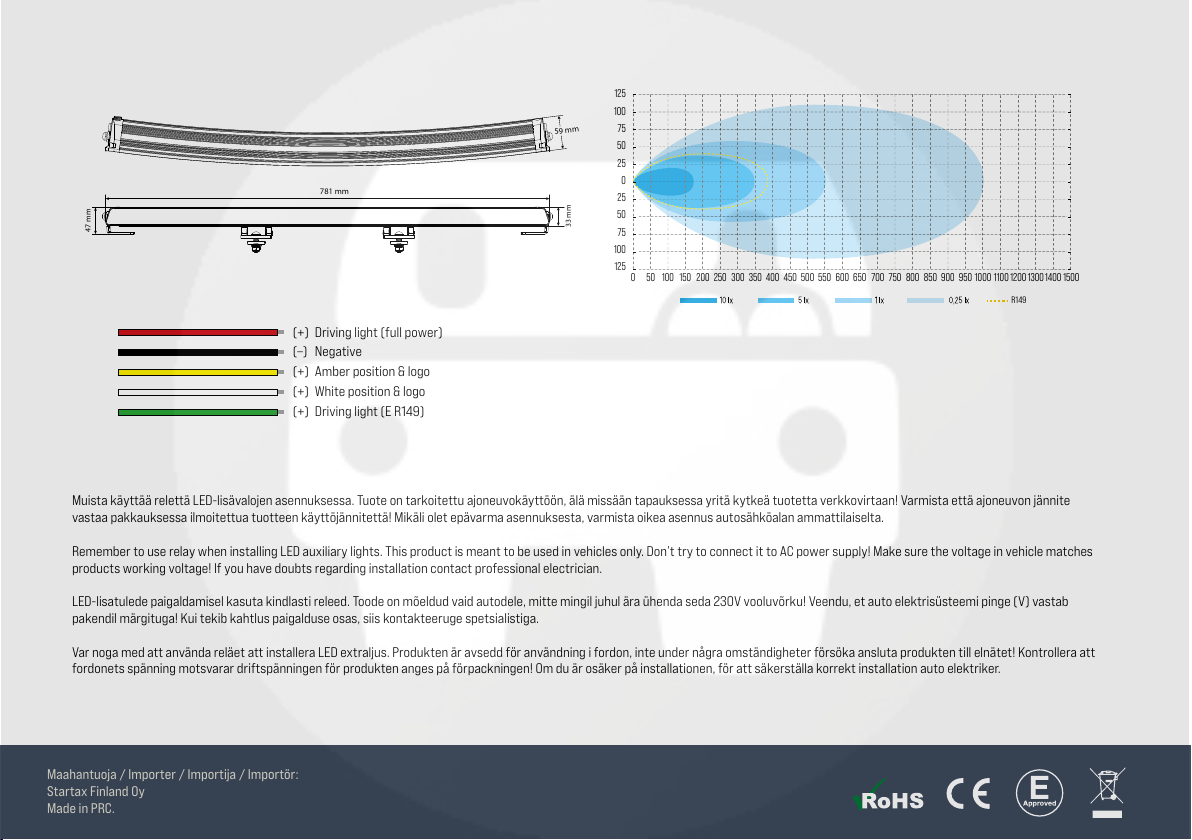

R149
59 mm
781 mm
47 mm
(+) Driving light (full power)
(–) Negative
(+) Amber position & logo
(+) White position & logo
(+) Driving light (E R149)
Muista käyttää relettä LED-lisävalojen asennuksessa. Tuote on tarkoitettu ajoneuvokäyttöön, älä missään tapauksessa yritä kytkeä tuotetta verkkovirtaan! Varmista että ajoneuvon jännite
vastaa pakkauksessa ilmoitettua tuotteen käyttöjännitettä! Mikäli olet epävarma asennuksesta, varmista oikea asennus autosähköalan ammattilaiselta.
Remember to use relay when installing LED auxiliary lights. This product is meant to be used in vehicles only. Don’t try to connect it to AC power supply! Make sure the voltage in vehicle matches
products working voltage! If you have doubts regarding installation contact professional electrician.
LED-lisatulede paigaldamisel kasuta kindlasti releed. Toode on mõeldud vaid autodele, mitte mingil juhul ära ühenda seda 230V vooluvõrku! Veendu, et auto elektrisüsteemi pinge (V) vastab
pakendil märgituga! Kui tekib kahtlus paigalduse osas, siis kontakteeruge spetsialistiga.
Var noga med att använda reläet att installera LED extraljus. Produkten är avsedd för användning i fordon, inte under några omständigheter försöka ansluta produkten till elnätet! Kontrollera att
fordonets spänning motsvarar driftspänningen för produkten anges på förpackningen! Om du är osäker på installationen, för att säkerställa korrekt installation auto elektriker.
Maahantuoja / Importer / Importija / Importör:
Startax Finland Oy
Made in PRC.
