Page 1

Głośnik bezprzewodowy Bluetooth

W-KING T11 100W

Instrukcja obsługi

Page 2

Zawartość opakowania

Przenośny głośnik T11 Kabel audio 3,5 mm Adapter 15V / 1,6A Instrukcja obsługi

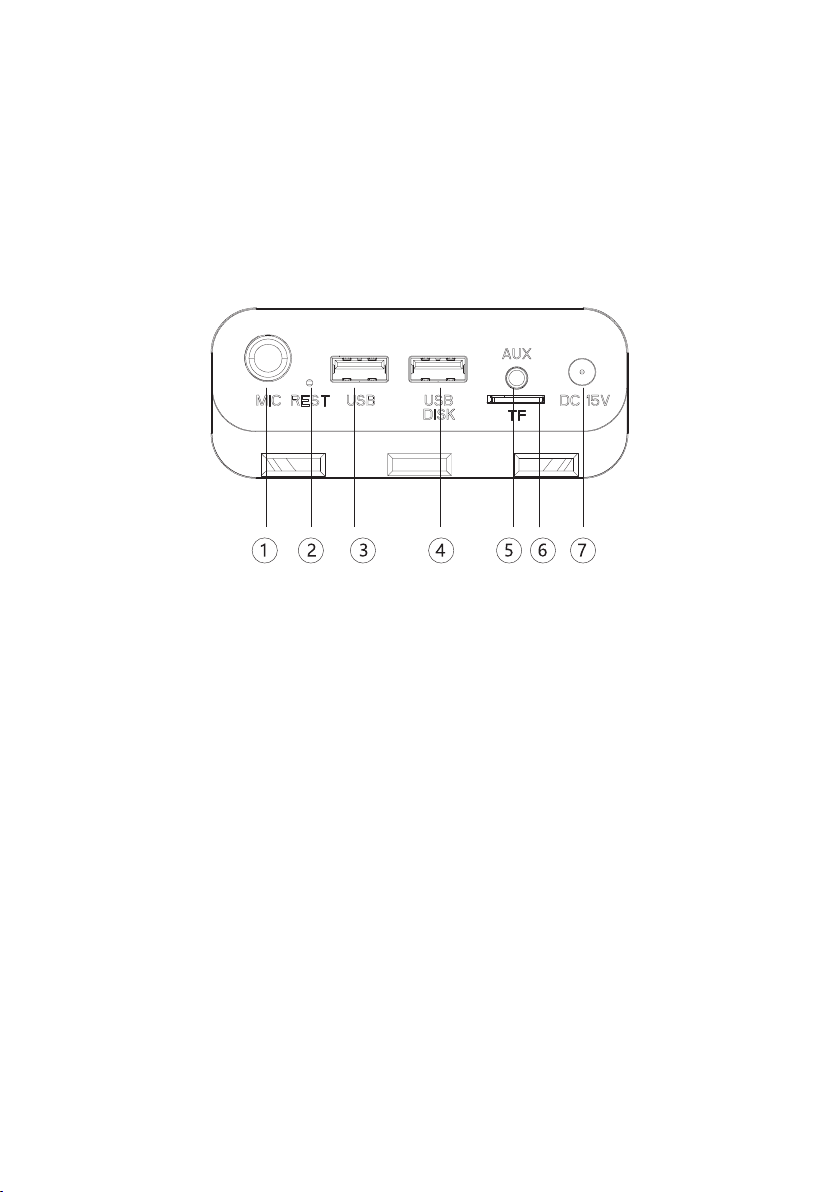

Schemat produktu

1 - Wejście mikrofonowe / gitarowe 2 - Reset 3 - Port USB (AS Power Bank) 4 - Port USB 5 - AUX 6 - Gniazdo kart TF 7 - Port ładowania

Page 3

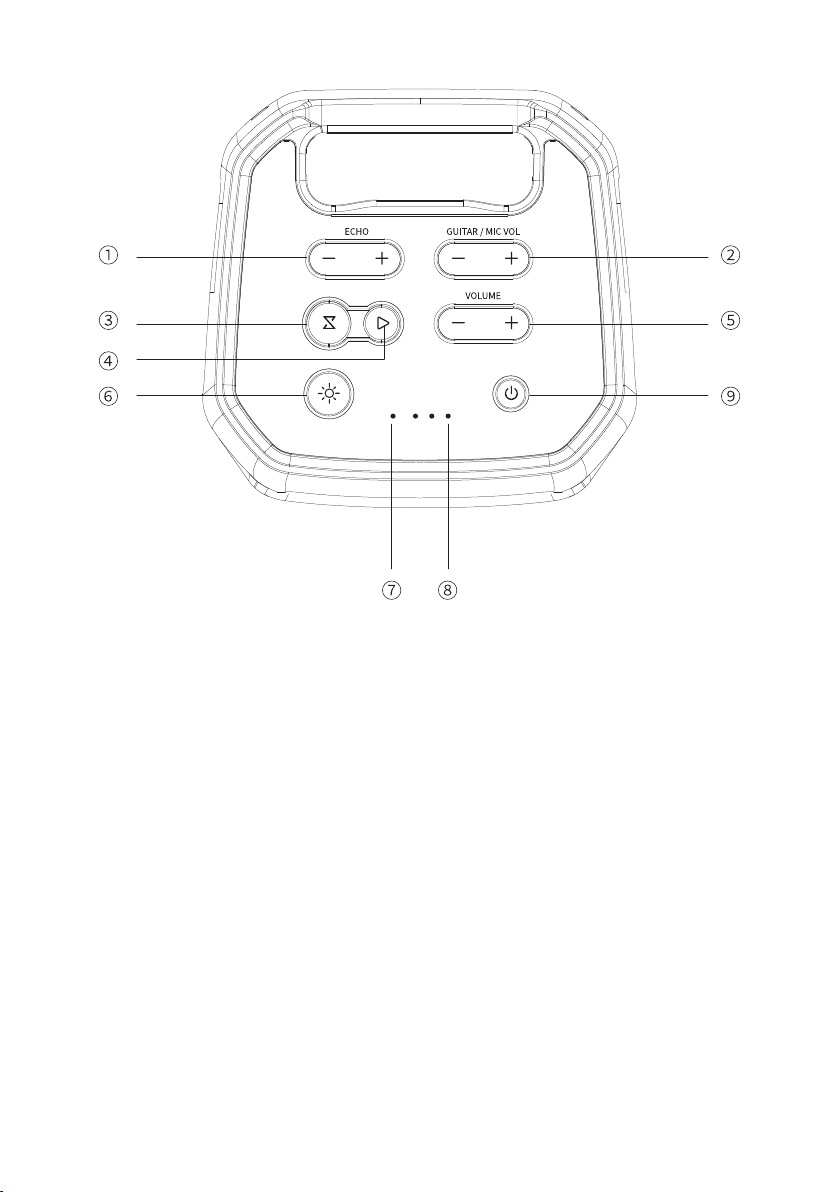

1 - ECHO -/+ 2 - Głośność mikrofonu -/+ 3 - Parowanie TWS 4 - Odtwarzanie/Pauza 5 - Głośność - /+ 6 - Tryb oświetlenia 7 - Wskaźnik LED 8 - Wskaźnik akumulatora 9 - Włączenie/wyłączenie zasilania

Page 4

Specyﬁkacja

Numer modelu: T111 Technologia: HFP V1,5;A2DP V1.2;AVRCP V1.4,GAVDP V1.2; AVDTP V1.2;SPP V1.2;AVCTP V1.2 Wejście zasilania: DC 15V (ADAPTER W ZESTAWIE) Wersja Bluetooth: 5.3 Moc wyjściowa: 100W Stopień wodoodporności: IPX6 Zakres częstotliwości: 80Hz-18KHz S/N: ≥75dB Czas ładowania: 3,5 godziny Zasięg działania: 10 metrów Typ akumulatora: Li-ion 10,8V 5200mAh Wymiary: 442mmx221mmx205mm Waga netto: 5406g±100g THD: ≤1% przy 1KHz 40W (wejście BT 1000mV) TWS: Obsługiwane Funkcja Power Banku: Obsługiwana; wyjście: DC 5V / 2.1A Wejście źródła muzyki: Obsługa Bluetooth / Aux / Karta TF / USB Funkcja mikrofonu przewodowego: Obsługa mikrofonu przewodowego 6,35 mm (mikrofon nie jest dołączony) Funkcja gitary przewodowej: Obsługuje, gdy ECHO wynosi 0.

Ładowanie

Przed pierwszym użyciem należy w pełni naładować głośnik. Używając dołączonego zasilacza W-KING (DC 15V 1.64.), można naładować głośnik. Gdy pojawią się 3 białe diody, głośnik jest w pełni naładowany i gotowy do użycia. Ładowanie trwa około 3,5 godziny.

Akumulator

powyżej 11,3 V (70%) - świecą się trzy wskaźniki 10,6-11,3V (40%-70%) - świecą się dwa wskaźniki poniżej 10,6 V (40%) - świeci się jeden wskaźnik

Alarm niskiego poziomu naładowania akumulatora

(Gdy napięcie akumulatora jest niższe niż 10V (20%) & 9,2V (10%) czerwony wskaźnik LED miga. Automatyczne wyłączenie przy niskim poziomie naładowania akumulatora (gdy napięcie akumulatora jest niższe niż 0%).

Page 5

Funkcja Power Banku

1. Przytrzymaj przycisk zasilania, aby włączyć oddzielnie funkcję power banku.

2. Jeżeli w tym czasie nie zostanie wykryte żadne obciążenie, funkcja power banku zostanie wyłączona.

3. Gdy głośnik jest włączony, power bank jest zawsze włączony, a gdy poziom akumulatora głośnika spadnie poniżej 20%, wyjście power banku zostanie wyłączone.

Uwaga: Gdy głośnik jest ładowany, power bank będzie musiał się wyłączyć.

Sposób połączenia

Połączenie Bluetooth

Czynność Działanie Status LED

Parowanie

Połączono

Rozłączono ręcznie

Ponowne łączenie

Czyszczenie parowania listy Bluetooth

Aktywuj funkcję parowania w telefonie lub innym kompatybilnym urządzeniu Bluetooth i wybierz "W-KING T11".

Przytrzymaj przycisk odtwarzania/pauzy przez 2 sekundy.

Po włączeniu zasilania głośnik ponownie połączy się z ostatnim urządzeniem.

Przytrzymaj przycisk odtwarzania/pauzy przez 10 sekund.

Niebieski wskaźnik LED świeci się (udało się sparować).

Niebieski wskaźnik LED pozostaje włączony (udane połączenie).

Niebieski wskaźnik LED miga.

Niebieski wskaźnik LED pozostaje włączony

Niebieski wskaźnik LED miga przez 3 razy.

Uwagi

- Aby zresetować głośnik (wyczyścić listę parowania lub wszelkie błędy programu), należy używać wyprostowanego spinacza do papieru lub wykałaczki, aby ostrożnie nacisnąć otwór resetowania.

- Głośnik wyłączy się automatycznie po 10 minutach w trybie parowania, jeśli żadne urządzenie nie jest sparowane.

- Jeśli sparowane urządzenie zostanie wyłączone lub ręcznie odłączone, głośnik wejdzie w tryb parowania i automatycznie wyłączy się po 10 minutach.

- Jeśli głośnik lub podłączone urządzenie przekroczy zasięg działania, głośnik rozłączy się. Połączenie z ostatnim pomyślnie połączonym urządzeniem zostanie ponownie nawiązane po ponownym wejściu w zasięg sieci bezprzewodowej w ciągu 10 minut. Aby połączyć się z innymi urządzeniami, należy powtórzyć poprzednie kroki.

Page 6

Inne sposoby łączenia

Czynność Działanie Status LED

Odtwarzanie

dysku USB

Odtwarzanie z

karty TF

Tryb Aux

Podłącz dysk USB do portu USB głośnika. Włącz głośnik i naciśnij przycisk odtwarzania/pauzy.

Włóż kartę TF, aby wejść w tryb T-ﬂash.

Włóż kabel audio 3,5 mm, aby wejść w tryb AUX.

Odtwarzanie: Stałe zielone światło (tryb wewnętrzny) Odtwarzanie: Zielone światło miga powoli (tryb zewnętrzny) Pauza: Zielone światło miga

Uwagi

- Głośnik rozłączy się z telefonem lub innym sparowanym urządzeniem, gdy do gniazda wejściowego audio zostanie podłączony kabel audio.

- Podczas odtwarzania dźwięku przy użyciu gniazda wejściowego audio, należy nacisnąć przyciski głośności +/-, aby dostosować głośność i nacisnąć przycisk odtwarzania/pauzy, aby wstrzymać lub wznowić odtwarzanie. Sterowanie następnym/ poprzednim utworem w głośniku jest wyłączone w trybie wejścia audio.

- W przypadku niektórych komputerów może być konieczne wejście do panelu sterowania audio, aby ręcznie ustawić głośnik jako domyślne urządzenie audio.

Page 7

Funkcja mikrofonu / gitary

Tryb głośności mikrofonu

Tryb głośności gitary

Regulacja ECHO mikrofonu

Funkcja gitary

Po włączeniu funkcji mikrofonu, naciśnij MIC VOL +/- .

Po włączeniu funkcji gitary, naciśnij przycisk GUITAR VOL +/- .

Po włączeniu funkcji mikrofonu, naciśnij przycisk ECHO +/- .

Po włączeniu funkcji gitary, naciśnij przycisk ECHO - , aż do usłyszenia dźwięku. Wtedy można używać funkcji gitary (gdy efekt pogłosu wynosi 0).

Uwaga: Funkcji gitary można używać tylko wtedy, gdy efekt pogłosu ma wartość 0.

Parowanie TWS

Technologia True Wireless umożliwia używanie dwóch głośników sparowanych przez Bluetooth, aby stworzyć bezprzewodowy system dwukanałowy, dający efekt prawdziwego dźwięku stereo.

Czynność Działanie Status LED

Włączenie zasilania

Włącz oba głośniki Bluetooth T11 (odległość nie powinna być większa niż 10 metrów) i upewnij się, że Bluetooth obu głośników nie jest połączony).

Głośnik główny: Niebieski wskaźnik LED miga.

Page 8

True Wireless Stereo

Wybierz jeden głośnik jako główny, a następnie naciśnij przycisk " " (dowolne urządzenie) w dowolnym trybie, aby przejść do trybu parowania TWS. Domyślny czas łączenia wynosi jedną minutę. Jeśli nie zostanie połączony w ciągu 1 minuty, automatycznie opuści tryb parowania TWS.

Głośnik główny: Niebieski i zielony wskaźnik LED migają. Głośnik podrzędny: Niebieski wskaźnik LED pozostaje włączony.

Połączenie między dwoma głośnikami W-KING T11

Połączenie z telefonem komórkowym

Rozłączenie parowania

Pomyślne połączenie

Po udanym połączeniu, należy włączyć Bluetooth w telefonie, wyszukać W-KING T11 i podłączyć głośnik główny.

Aby rozłączyć należy nacisnąć " " .

Niebieski wskaźnik LED głośnika głównego miga powoli, a wskaźnik LED głośnika podrzędnego zachowuje jasny niebieski kolor.

Wskaźnik LED głośnika głównego i podrzędnego zachowuje jasny niebieski kolor.

Głośnik główny: Niebieski wskaźnik LED miga. Głośnik podrzędny: Niebieski wskaźnik LED miga.

Tryb wskaźników LED

Kliknij przycisk " ", aby zmienić tryb pracy wskaźników LED.

1. Pulsowanie obrotowe od dołu do góry

2. Obrót po okręgu

3. Obrót w pełnym cyklu

4. Miganie w rytm muzyki

5. Przepływ od środka w górę i w dół

6. Wyłączenie świateł

Page 9

Sterowanie podstawowe

Funkcje

Regulacja głośności: naciśnij przycisk głośności +/- . Pauza / odtwarzanie: naciśnij przycisk odtwarzania / pauzy. Następny / Poprzedni utwór: przytrzymaj przycisk +/- / Przełączanie trybu: naciśnij przycisk zasilania, aby włączyć tryb. Tryb światła: naciśnij przycisk trybu podświetlenia " ".

Tryb korekcji dźwięku

Przytrzymaj przycisk " " przez 2 sekundy, aby przełączyć między trybem tonów niskich i wysokich.

Tryb Bass: Stałe niebieskie światło Tryb tonów wysokich: Niebieskie światło pulsujące

Konserwacja

Przechowuj z dala od płynów, ekstremalnego ciepła i silnych pól magnetycznych.

Uwaga: Nie używaj głośnika przy dużej głośności przez dłuższy czas, ponieważ może to spowodować trwałe uszkodzenie lub utratę słuchu.

Page 10

Uproszczona deklaracja zgodności

Producent: SHENZHEN WEIKING TECHNOLOGY CO., LTD Adres: No.142 ZhangGe Road, ZhangGe Community, FuCheng Street, LongHlua

District, Shenzhen, GuangDong, Chiny

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej: https://ﬁles.innpro.pl/W-KING

Częstotliwość radiowa: 2402MHz-2480MHz Maks. moc częstotliwości radiowej: 8dBm

Page 11

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony. Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu ﬁzycznego produktu od ﬁzycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Dla akumulatorów LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy) który z uwagi na swoją ﬁzyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych gdzie występują optymalne warunki pracy dla urządzenia a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub 15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Dla akumulatorów LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy) który z uwagi na swoją ﬁzyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych gdzie występują optymalne warunki pracy dla urządzenia a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora nie zaleca się go rozładowywaćdo poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzająje trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
