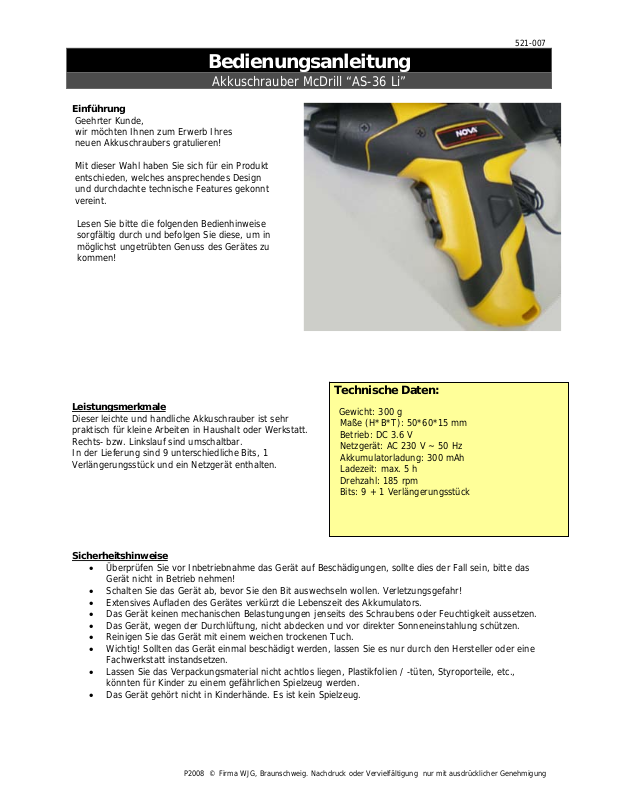

Bedienungsanleitung
Akkuschrauber McDrill “AS-36 Li”
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Akkuschraube r s g ratulieren!
Mit dieser Wahl haben Sie sich für ein P rodukt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Dieser leichte und handliche Akkuschrauber ist sehr
praktisch für kleine Arbeiten in Haushalt oder Werkstatt.
Rechts- bzw. Linkslauf sind umschaltbar.
In der Lieferung sind 9 unterschiedliche Bits, 1
Verlängerungsstück und ein Netzgerät enthalten.
Sicherheitshinweise
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
• Schalten Sie das Gerät ab, bevor Sie den Bit auswechseln wollen. Verletzungsgefahr!
• Extensives Aufladen des Gerätes verkürzt die Lebenszeit des Akkumu lators.
• Das Gerät keinen m echanischen Belastungungen jenseits des S chraubens oder Feuchtigkeit aussetzen.
• Das Gerät, wegen der Durchlüftung , nicht abdecken und vor direkter Sonneneinstahlung schützen.
• Reinigen Sie das Gerät mit einem weichen trockene n Tuc h.
• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährli chen Spielzeug werden.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Technische Daten:
Gewicht: 300 g
Maße (H*B*T): 50*60*15 mm
Betrieb: DC 3.6 V
Netzgerät: AC 230 V ~ 50 Hz
Akkumulatorladung: 300 mAh
Ladezeit: max. 5 h
Drehzahl: 185 rpm
Bits: 9 + 1 Verlängerungsstück
521-007
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Funktionen:
521-007
1. Ein- / Aus-Schalter.
2. Bithalter
3. Umschalter für Links- oder Rechtsschrauben.
4. Leuchtdioden zur Indikation des Ladevorgangs.
5. Netzgerät.
Betrieb:
• Schließen Sie den Akkuschrauber mit Hilfe des Net zgerätes (7) an eine Steckdose.
• Nun werden die Leuchtdioden am Akkuschrauber anzeigen, bis der Ladevorgang beendet ist.
• Fügen Sie den gewünschten Bit in den Bithalter (2), entweder direkt oder mit zwischengeschaltetem
Verlängerungsstück. Die Bits si nd magnetisch, so dass sie sicher halten.
• Schalten Sie nun den Akkuschrauber mit dem Ein-/Aus-Schalter (1) ein.
• Drücken Sie nun den Umschalter (3) nach unten, um eine Schraube fes tzusc hra ube n , oder nac h oben,
um sie zu lösen.
• Sollte das Bit im Lauf der Arbeit ausgewechselt werden müssen, schalten Sie das Gerät zuvor mit (1) ab.
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Reference Manual
Cordless Electric Screwdriver „AS-36 Li“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new electric screwdriver!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
This light and handy cordless electric screwdriver is very
convenient for little works in household or workshop.
Clockwise and counter clockwise running is reversible.
Included are 9 different bits, 1 extension piece and a
power supply.
Security Advices
• Before using the device, please check it for any possible damages. In case of damage do not operate it.
• Switch the device off every time you change the bit. Risk if injury!
• The device may not become subject of mechanical stress beyond screwing and should not be exposed
to humidity.
• Extensive charging will lower the lifespan of the accumulator.
• To be considerate of the ven tilation do not cover the device and protect it from direct solar radiation.
• Clean the device with a dry and soft cloth only.
• Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
• Please dispose packaging materials properly and do not let play children with it.
• The device itself is no toy either. Do not let children play with it too.
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technical Specifications:
Weight: 300 g
Measurement (H*W*D): 50*60*15 mm
Operation: DC 3.6 V
Power Supply: AC 230 V ~ 50 Hz
Accumulator Charging: 300 mAh
Charging Time: max. 5 h
Revolutions per Minute: 185 rpm
Bits: 9 + 1 extension piece
521-007
Functions:
521-007
1. On- / Off-Switch.
2. Bit holder.
3. Toggle for clockwise or counter clockwise running.
4. LEDs for indicate the charging process.
5. Power supply.
Operation:
• Connect the screwdriver with the help of the power supply (5) to an electric outlet.
• Now the LEDs will show until the charging process is done.
• Insert the desired bit into the bit holder (2) either directly or with the extension piece as intermediary.
The bits itself are magnetic that they hold tight.
• Switch the screwdriver with the on- / off-switch (1) on.
• Press the toggle (3) down to tighten a screw or up to unscrew it.
• Is it necessary to exchange the bits during a working process switch the device with (1) off first.
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
