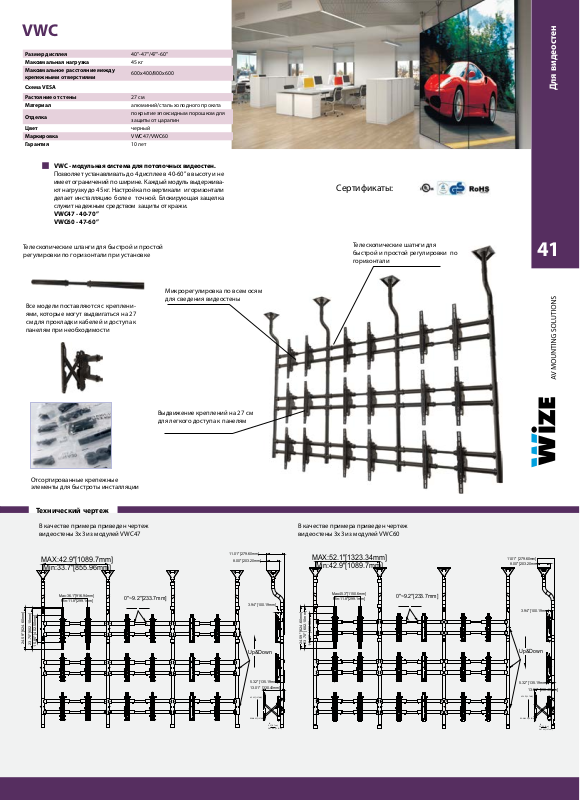

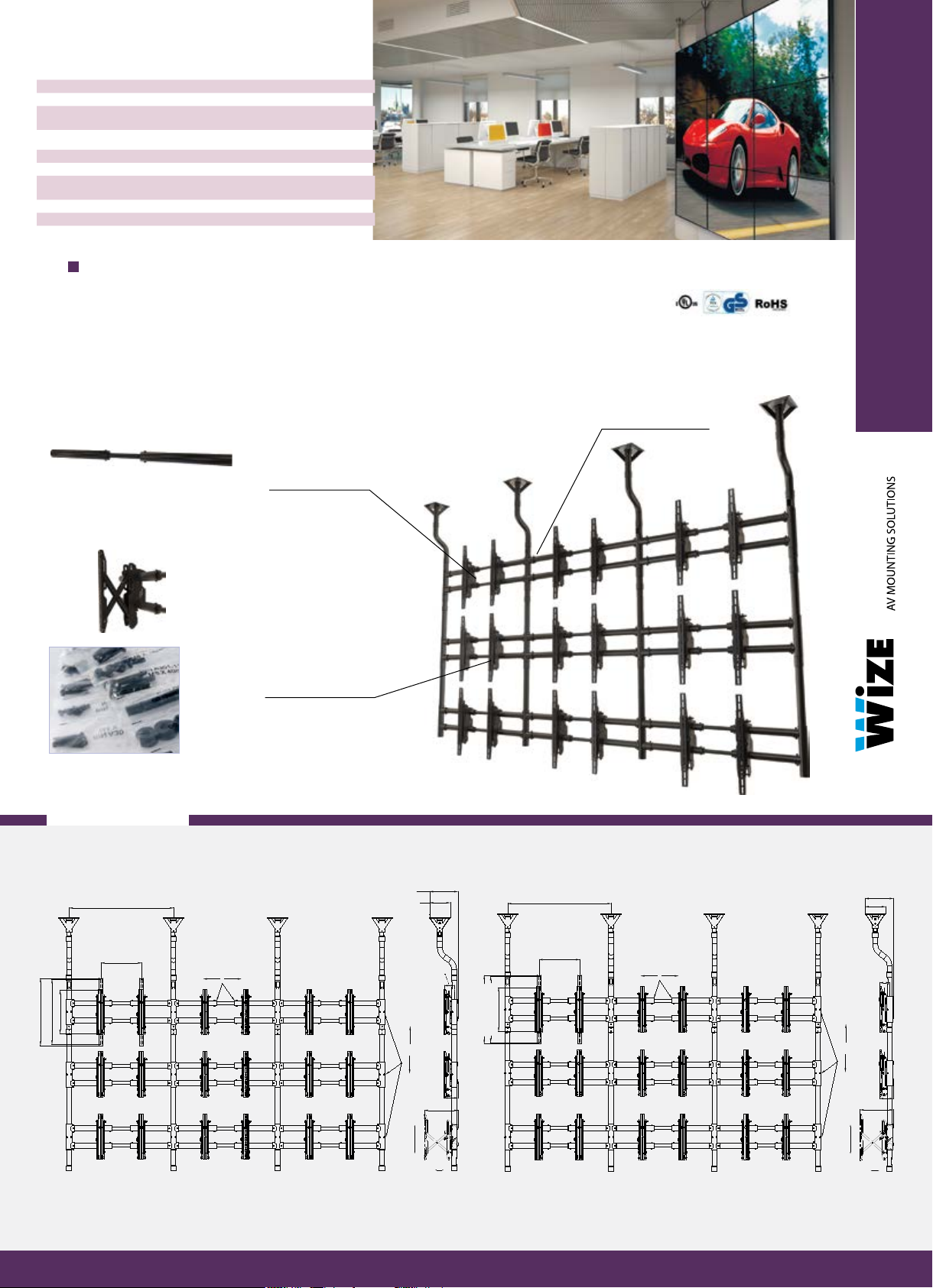

Page 1

OUT 0.5"[12.7mm]

24.59" [624.60mm]

VWC

Размер дисплея 40"-47"/47"-60" Максимальная нагрузка 45 кг Максимальное расстояние между

крепежными отверстиями

Схема VESA

Растояние от стены 27 см Материал алюминий/сталь холодного проката

Отде лка

Цвет черный Маркировка VWC47/VWC60 Гарантия 10 лет

VWC - модульная система для потолочных видеостен.

Позволяет устанавливать до 4 дисплеев 40-60” в высоту и не имеет ограничений по ширине. Каждый модуль выдерживают нагрузку до 45 кг. Настройка по вертикали и горизонтали делает инсталляцию более точной. Блокирующая защелка служит надежным средством защиты от кражи.

VWC47 - 40-70” VWC60 - 47-60”

600х400/800х600

покрытие эпоксидным порошком для защиты от царапин

Для видеостен

Сертификаты:

Телескопические штанги для быстрой и простой регулировки по горизонтали при установке

Все модели поставляются с креплениями, которые могут выдвигаться на 27 см для прокладки кабелей и доступа к панелям при необходимости

Отсортированные крепежные элементы для быстроты инсталляции

Технический чертеж

В качестве примера приведен чертеж видеостены 3х3 из модулей VWC47

Микрорегулировка по всем осям для сведения видеостены

Выдвижение креплений на 27 см для легкого доступа к панелям

Телескопические шатнги для быстрой и простой регулировки по горизонтали

В качестве примера приведен чертеж видеостены 3х3 из модулей VWC60

11.01" [279.60mm]

MAX:42.9"[1089.7mm]

8.00" [203.20mm]

Min:33.7"[855.96mm]

Max:36.1"[916.94mm]

Min:11.8"[299.1mm]

24.59" [624.60mm]

23.70" [602.10mm]

15.85" [402.50mm]

0"~9.2"[233.7mm]

3.94" [100.19mm]

Up&Down

5.32" [135.19mm]

13.01" [330.40mm]

UP 0.5"[12.7MM]

DOWN0.5"[12.7MM]

0.5"[12.7mm]

MAX:52.1"[1323.34mm]

Min:42.9"[1089.7mm]

Max:45.3"[1150.6mm]
