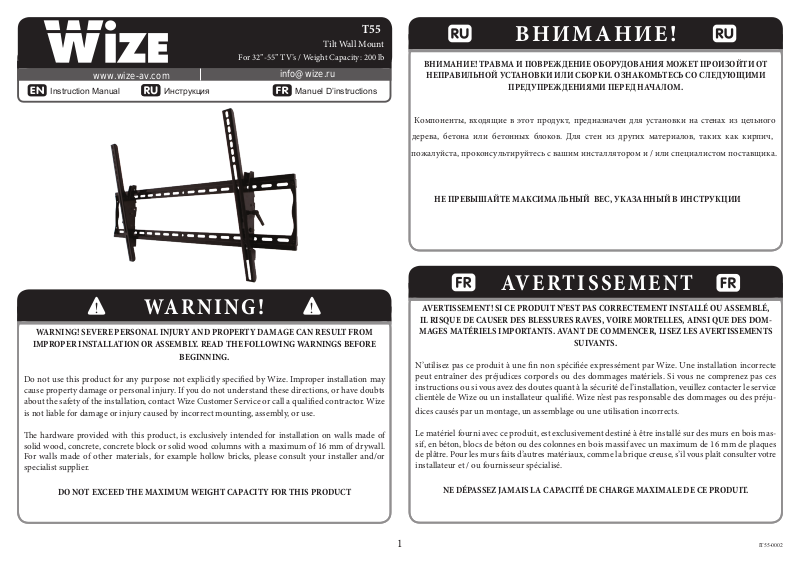

Instruction Manual
T55
Tilt Wall Mount
For 32”-55” TV’s / Weight Capacity: 200 lb
Manuel D’instructionsИнструкция
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
e hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/or
specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques
de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît consulter votre
installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
IT55-0002
Page 2
WEIGHT CAPACITY

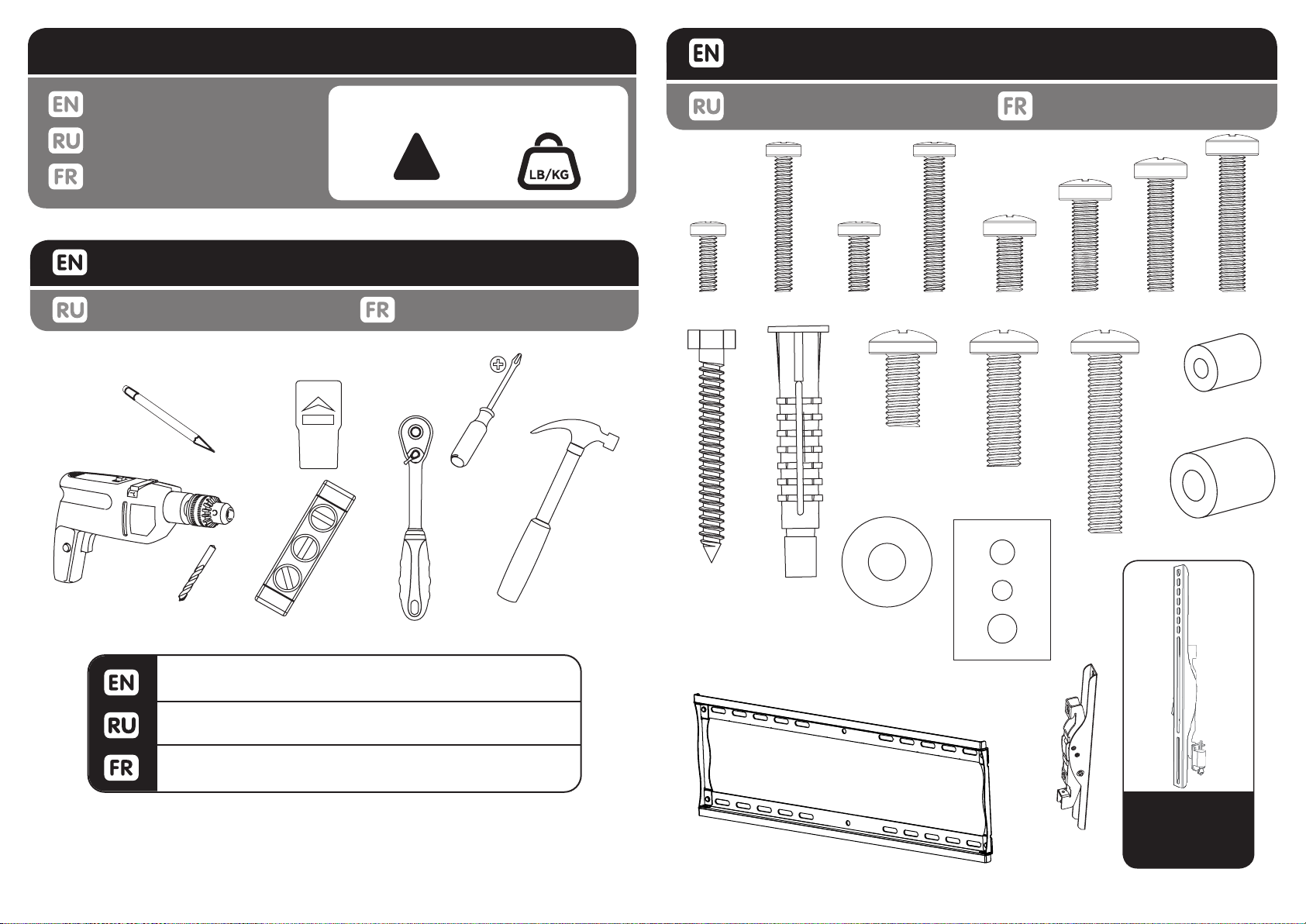

PACKAGE CONTENTS
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые инструменты
200lb / 90kg
!
CAUTION!
Outils nécessaires
M4 x 12mm
F (4)
Входит в
M4 x 30mm
G(4)
комплект
M5 x 12mm
H (4)
M8 x 16mm
M5 x 30mm
N (4)
I (4)
M6 x 12mm
J (4)
M8 x 25mm
O (4)
Contenu de l’emballage
M6 x 20mm
K (4)
M8 x 40mm
P (4)
M6 x 25mm
L (4)
M6 x 30mm
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M(4)
Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.
Сверло для дерева 6 мм -7/32 “. Сверло для бетона 11 мм7/16“. Гаечный ключ 13 мм. Молоток при необходимости.
Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm Clé
à douille. Marteau si nécessaire.
2
8mm x 65mm
A (4)
B (4)
C(1)
M8 Washer
U (12)
Multiwasher
V (4)
замок
E(2)
Model T55L - T55LS
Optional Lock
Замок
Serrure en option
IT55-0002
Page 3
INSTALL INSTRUCTIONS
Инструкция Instructions d’installation
1a-1

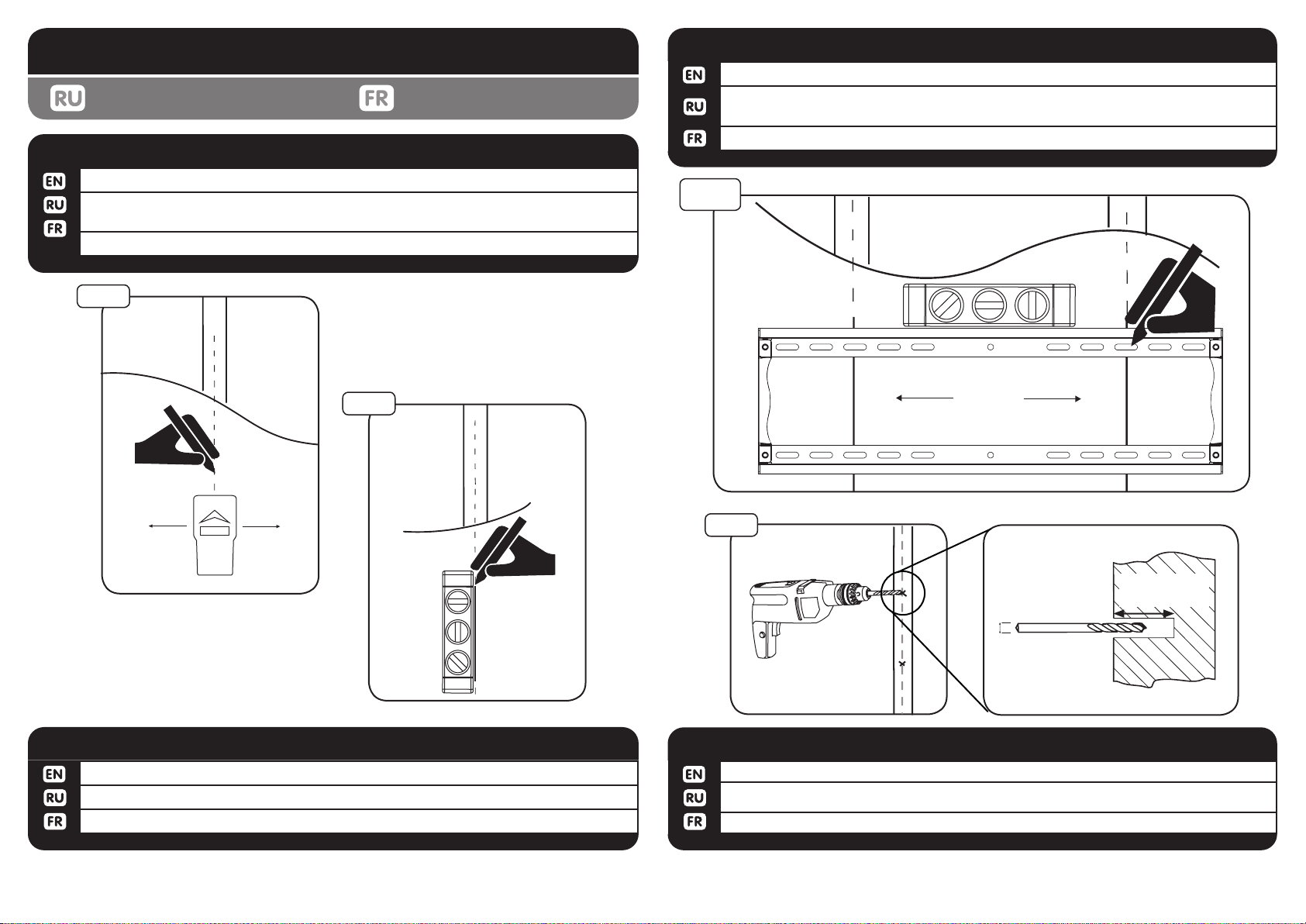

Using stud nder locate centers of 2 studs
Используйте инструмент, чтобы найти центр деревянной стойки.
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
1a-1
WOOD STUD INSTALLATION
1a-2
WOOD STUD INSTALLATION1a-3
Use wall plate (C) to mark hole location on center line.
Используйте крепление (C), чтобы отметить расположение отверстий на
центральной линии.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne médiane.
1a-3
WOOD STUD INSTALLATION1a-2
Using level draw a vertical line at stud center.
Используйте уровень, чтобы нарисовать вертикальную линию по центру стойки.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
1a-4
drill diameter
6mm
7/32”
drill depth
65mm / 2.5”
WOOD STUD INSTALLATION1a-4
Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.
Используйте 6 мм - 7 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм / 2.5”
глубины по маркам.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.
3
IT55-0002
Page 4
1b-1

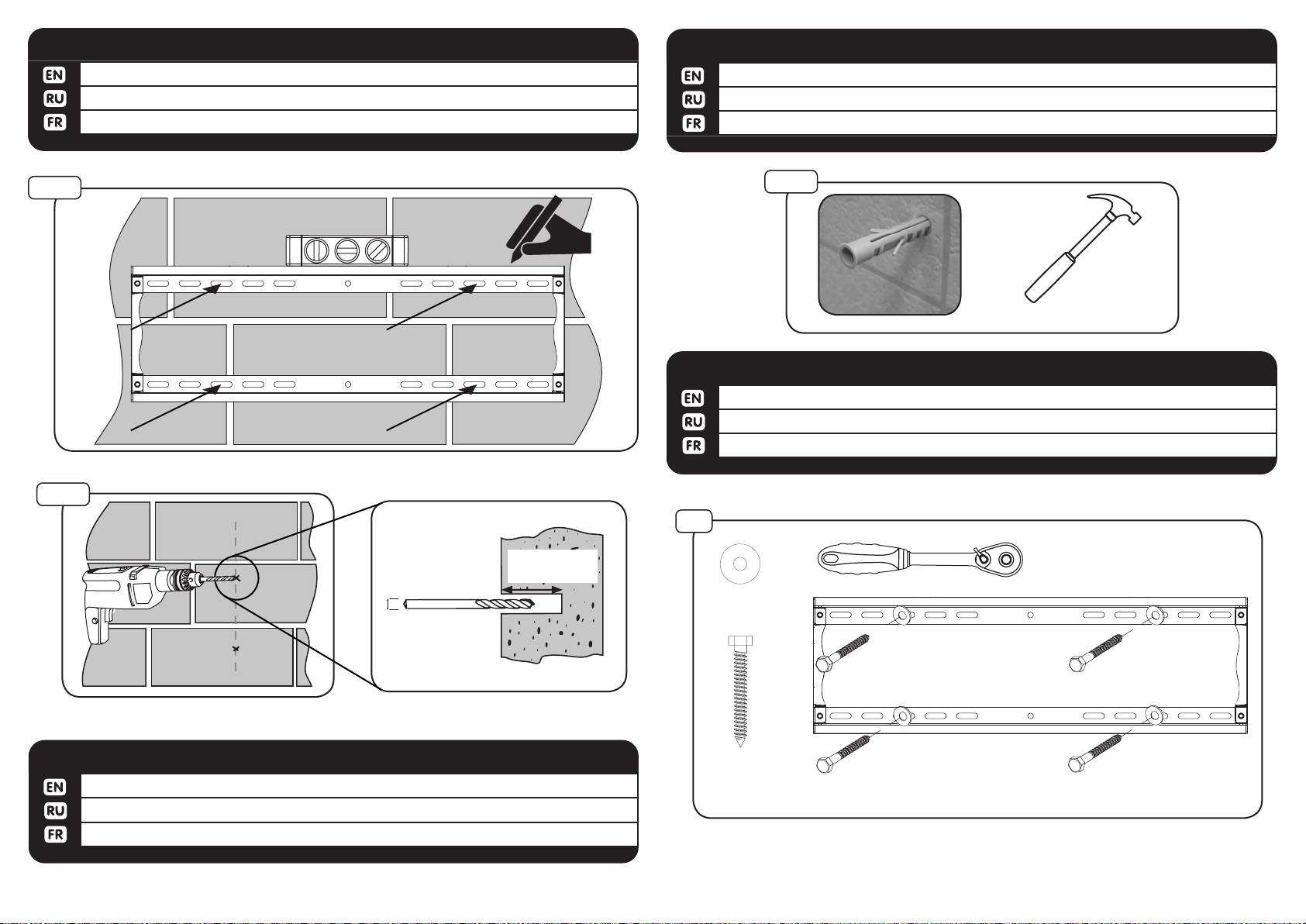

Level wall plate, then mark 4 hole locations.
Используйте уровень, чтобы удержать крепление ровно на стене. Отметьте расположение отверстий.
Niveau de la plaque murale, puis marquer l’emplacement des quatre trous.
MASONRY BLOCK & CONCRETE INSTALLATION
1b-3
MASONRY BLOCK & CONCRETE INSTALLATION
Insert (B) into both holes. Use a hammer to tap in if necessary.
Вставьте (B) в отверстия. С помощью молотка, если необходимо.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-1
1b-2
drill diameter
11mm
7/16”
1b-4
B
INSTALL WALL PLATE2
Fasten wall plate to wall using screw (A) and washer (U).
Прикрепите настенное крепление к стене с помощью винтов (А) и шайб (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
2
drill depth
65mm / 2.5”
Washer
U
1b-2
MASONRY BLOCK & CONCRETE INSTALLATION
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Используйте 11мм - 7/16“ сверло, чтобы высверлить отверстия 65 мм / 2.5” глубины по меткам.
Utilisez un
11 mm-7/16“
bits de forage pour percer 65mm - 2.5” po.
8mm x 65mm
A
4
IT55-0002
Page 5
3-1
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Выровняйте кронштейны (E) с отверстиями на задней части телевизора. Закрепите
винтами (включены в комплект) с помощью отвертки. Tолько pучные инструменты.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement.
ATTACH MOUNT BRACKETS
.
ATTACH MOUNT BRACKETS3-3

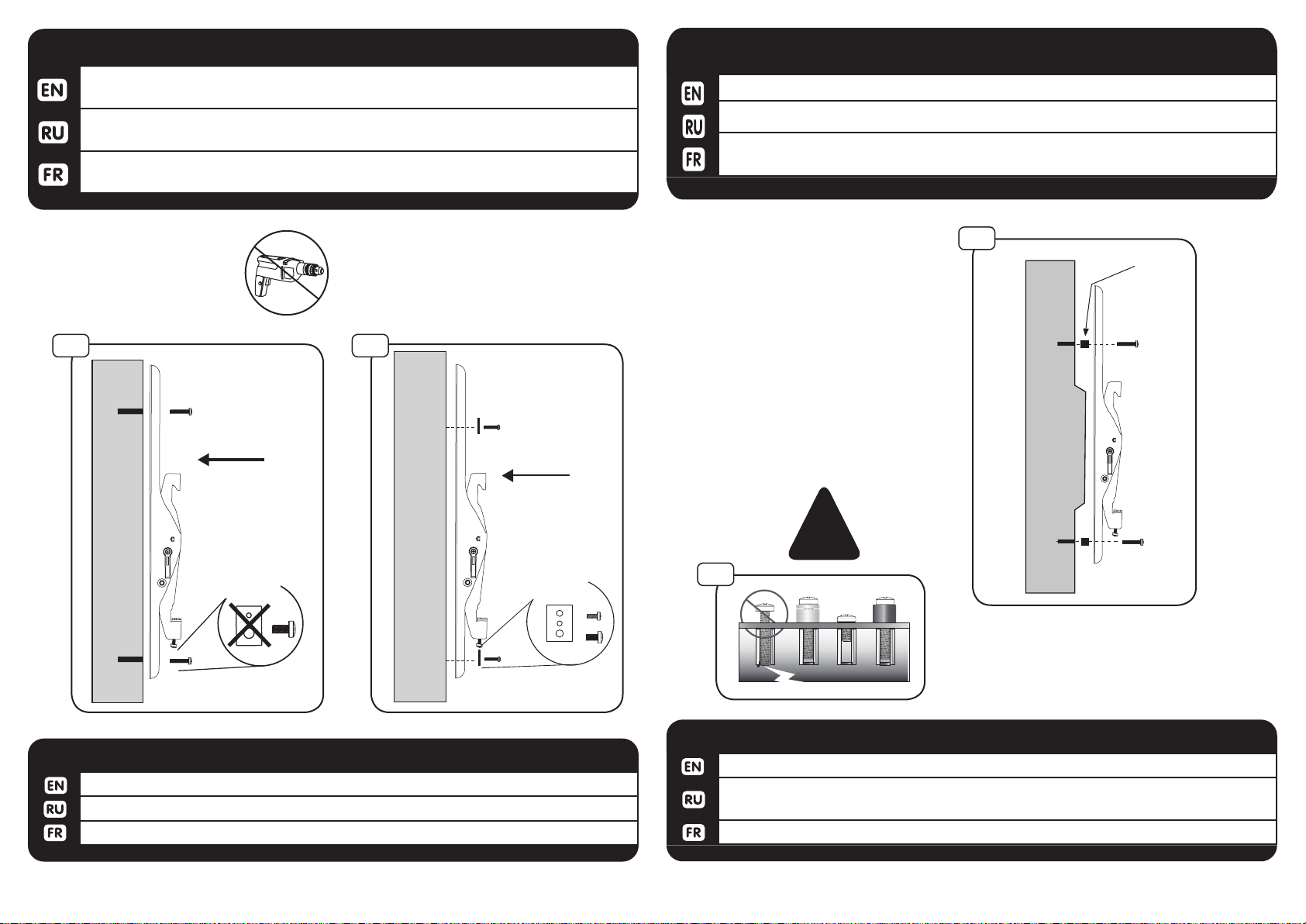

Use spacers (R / S) between TV and mount if needed.
Используйте прокладки (R / S) между пластиной и телевизором, если это
необходимо.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
3-3
Spacer
R or S
3-1
Screws
(N-P)
DO NOT USE
Multi-washer
3-2
ATTACH MOUNT BRACKETS3-2
If screws (F-M) are needed use multi-washer (V).
Если винты (F-M) необходимы, используйте специальные шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
Screws
(F-M)
Multi-washer
(V)
!
3-4
ATTACH MOUNT BRACKETS3-4
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте шайбы (не включены) для
устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
5
IT55-0002
Page 6
4

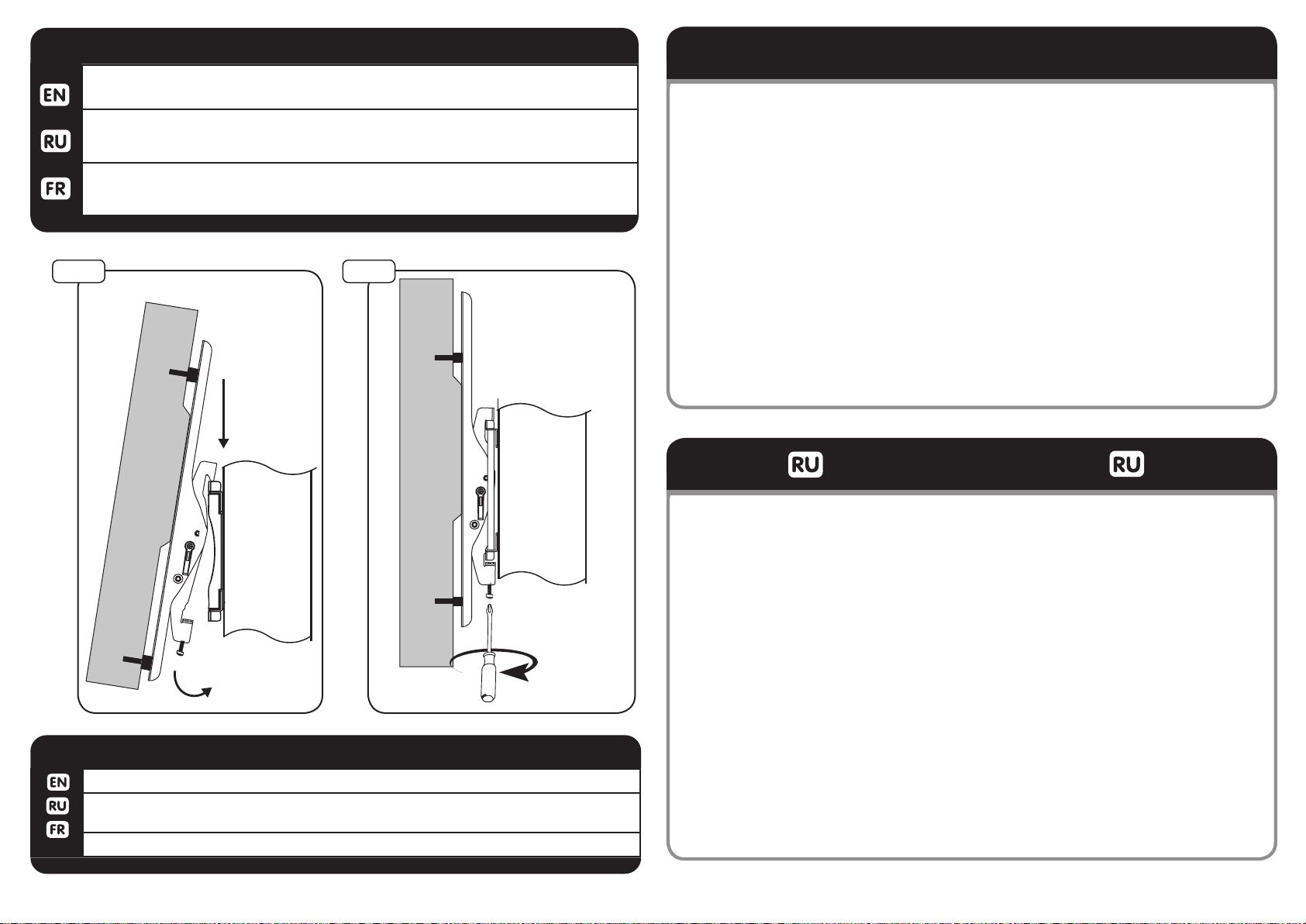

Hook top of bracket over the top of wall mount then lower down and tilt toward wall.
Engage kickstand to angle TV from the wall and allow access to inputs on back of TV.
Повесьте
опустите вниз и наклоните в сторону стены.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur. Engager béquille an de permettre l’accès aux intrants à l’arrière du téléviseur.
4 5
верхнюючасти кронштейна на верхнюю часть настенного крепления, затем
HANG TV
