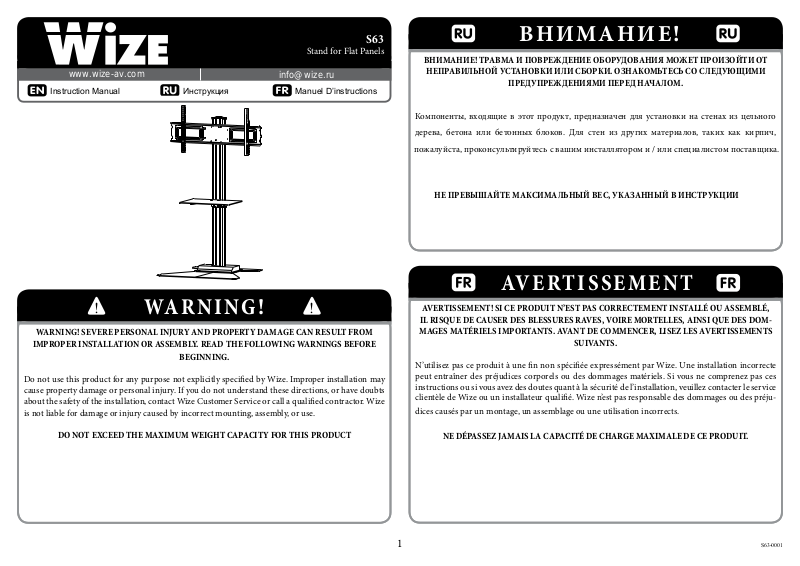

Page 1
www.wize-av.com
Instruction Manual
Stand for Flat Panels
Manuel D’instructionsИнструкция
S63
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
S63-0001

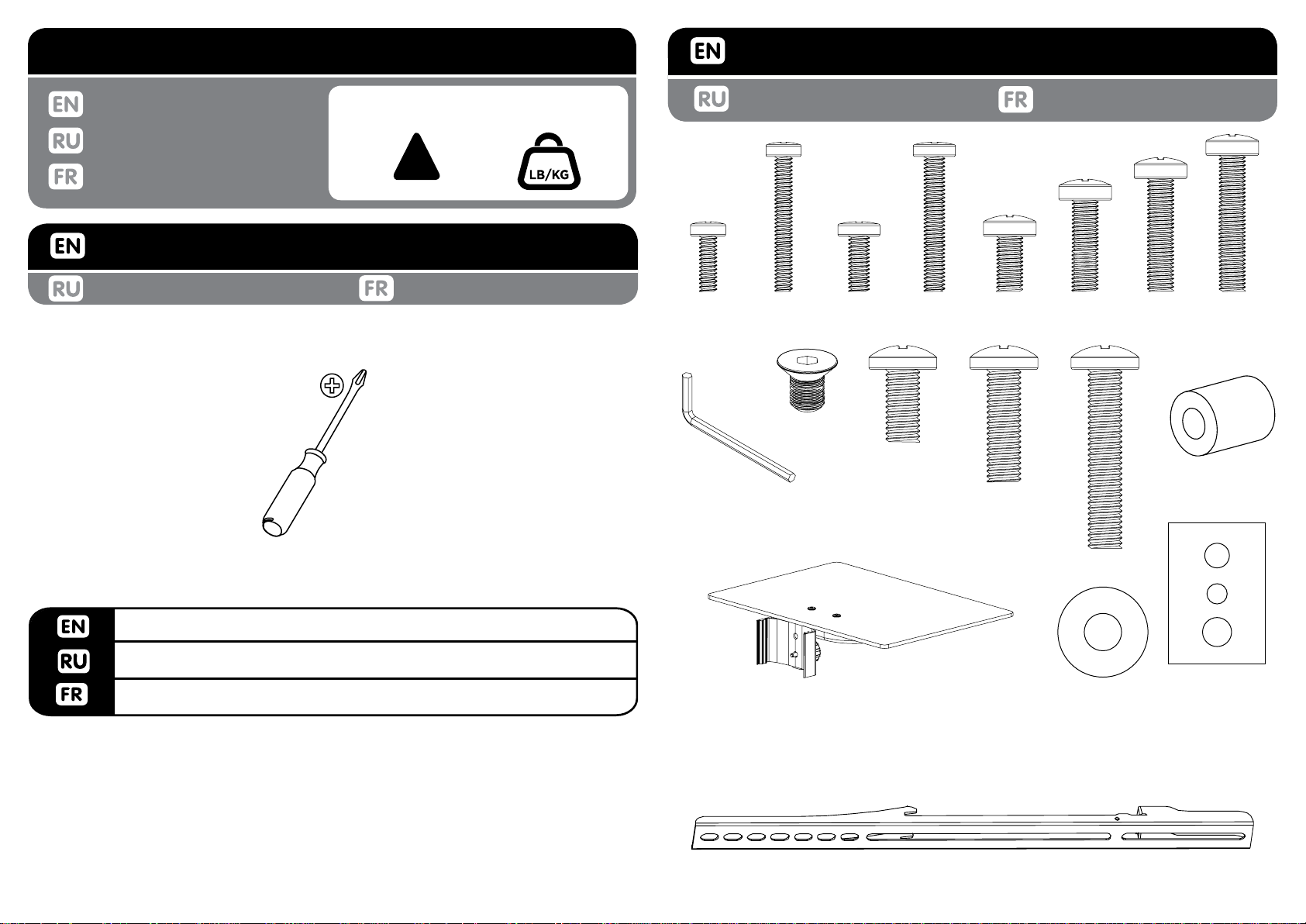

Page 2
WEIGHT CAPACITY
Maximum Weight Capacity
Максимальный вес
150lb / 68kg
PACKAGE CONTENTS
PACKAGE CONTENTS
Входит в комплект
Contenido del paquete Contenu de l’emballage
Contenu de l’emballage
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые Инструменты
!
CAUTION!
Outils nécessaires
M4 x 12mm
F (4)
5mm Wrench
Y
M4 x 30mm
G(4)
M8 x 10mm
R (17)
M5 x 12mm
H (4)
M5 x 30mm
M8 x 16mm
N (4)
I (4)
M6 x 12mm
J (4)
M8 x 25mm
O (4)
M6 x 20mm
K (4)
M8 x 40mm
P (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M6 / M8 Spacer
S (4)
Phillips Screwdriver.
Крестовая отвертка
Tournevis cruciforme.
Shelf
E
Bracket
C (2)
M8 Washer
U (12)
2
Multiwasher
V (4)
S63-0001

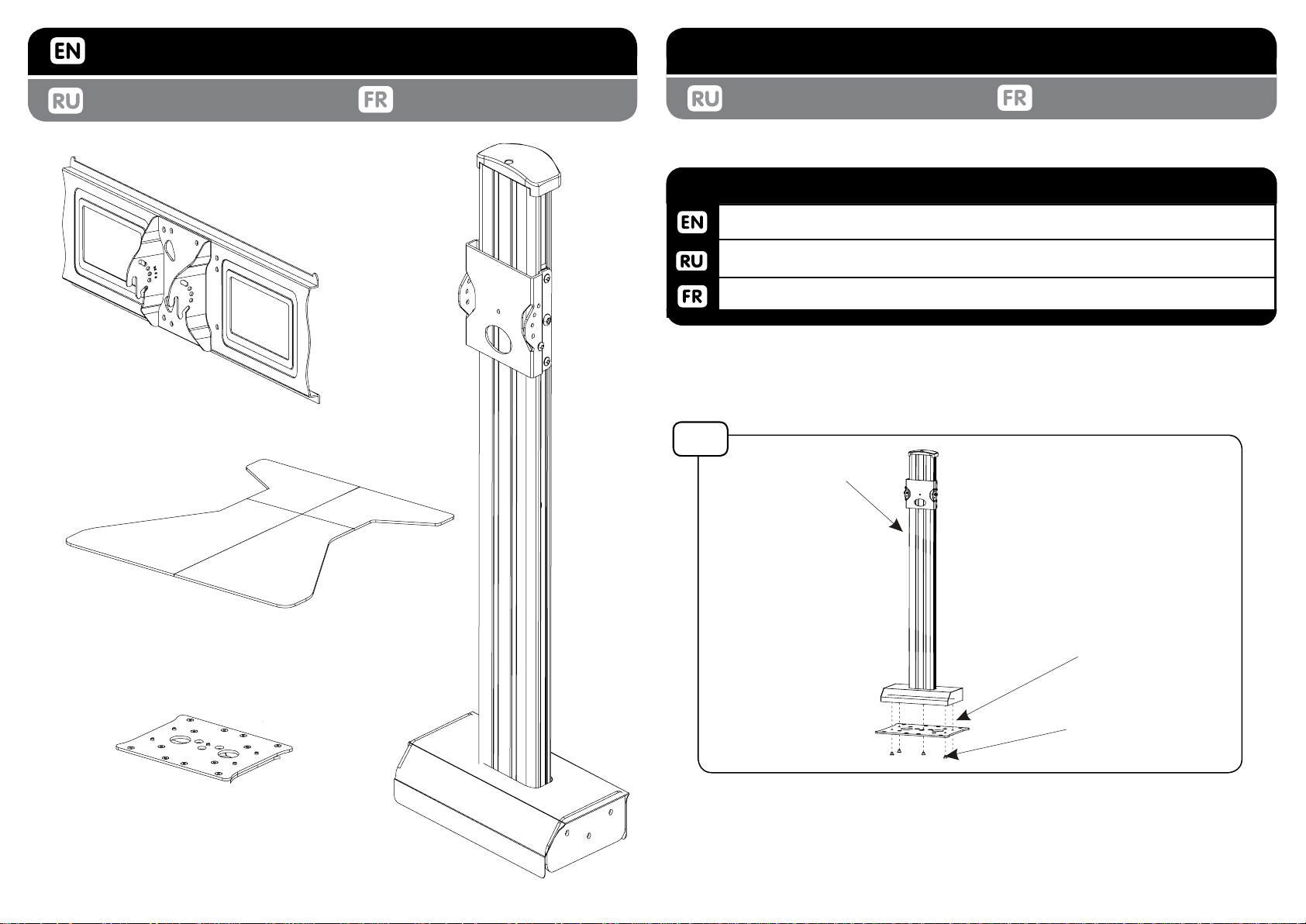

Page 3
PACKAGE CONTENTS
PACKAGE CONTENTS
INSTALLATION INSTRUCTIONS
Входит в комплект
Contenido del paquete Contenu de l’emballage
Adapter plate
B
Contenu de l’emballage
Extrusion
A
Инструкция Instructions d’installation
33
1
Attach extrusion (A) to base plate (Z) using screws (R).
Прикрепите деталь (А) к основанию (Z) с помощью винтов (R).
Fixez d’extrusion (A) à la plaque de base (Z) en utilisant des vis (R).
ATTACH BASE PLATE
HANG TV
1
A
Base plate
Z (1)
Base assembly
D (1)
Z
R
3
S63-0001

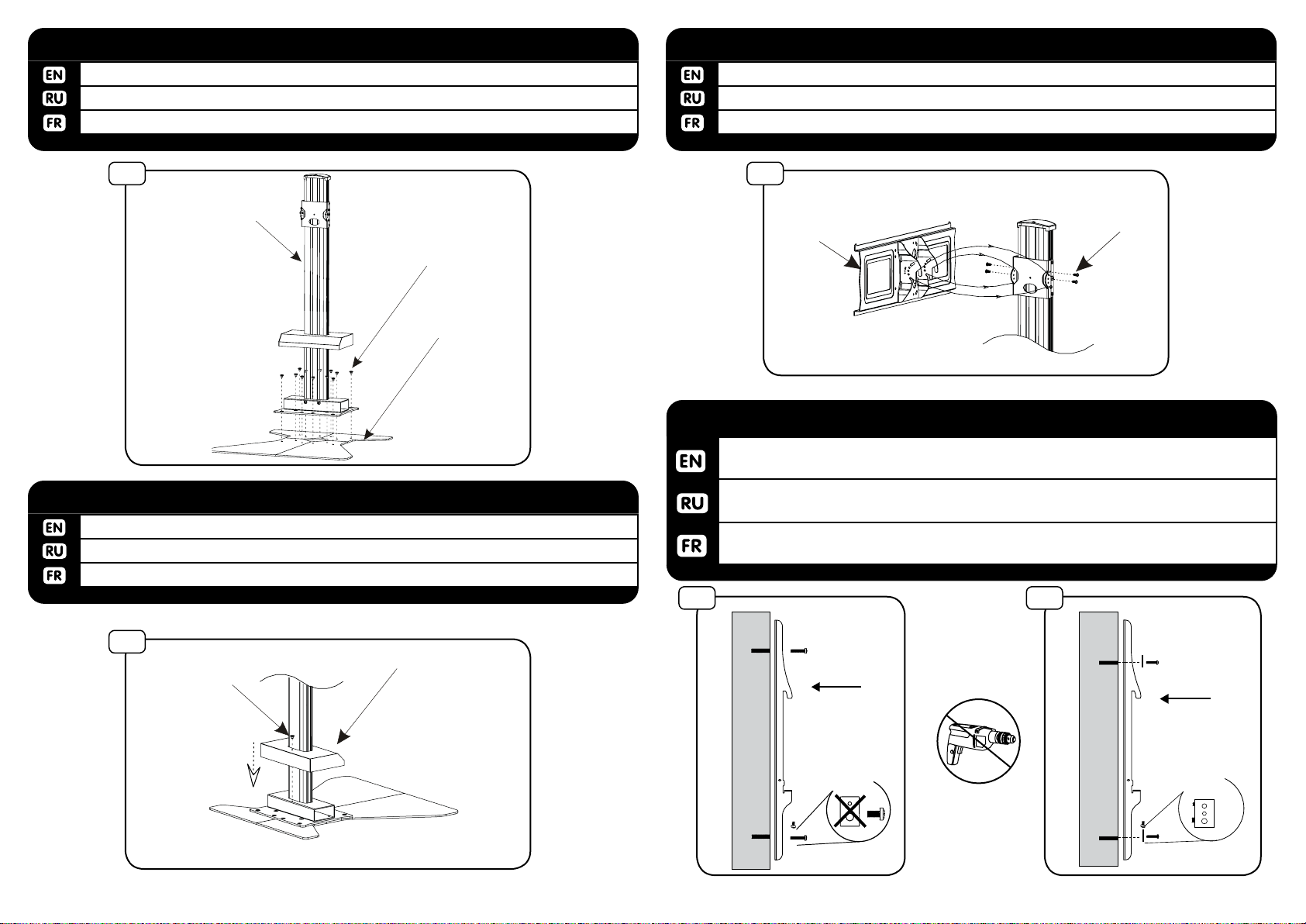

Page 4
2-1
Attach extrusion (A) to base assembly (D) using screws (R).
Прикрепите сборку (A+R) к основанию (D) с помощью винтов (R).
Fixez d’extrusion (A) à base d’assemblage (D) en utilisant des vis (R).
ATTACH ADAPTER PLATE
ATTACH ADAPTER PLATE3
Hook adapter plate (B) onto mount assembly and secure into place with set screws
Повесьте ТВ c адаптером на крепление. Зафиксируйте винтами (R).
Plaque d’adaptation Hook (B) sur le mont de montage et xez-le en place avec des
(R).
vis (R).
2-1
A
R
D
SECURE COVER PLATE2-2
Slide down cover plate (AA) on top of base and secure with screw (BB).
Прикрепите нижнюю крышку (АА) с помощью винта (ВВ)
Glisser vers le bas couvercle (AA) sur le dessus de la base et xer avec la vis (BB).
3
B
4-1
Align mount bracket (C) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Совместите адаптеры (С) с отверстиями на задней части телевизора. Используйте отвертку,
чтобы закрепить винтами из комплекта. Используйте только ручные инструменты.
Aligner le support de montage (C) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement.
4-1
ATTACH MOUNT BRACKETS
.
4-2
R
2-2
BB
AA
Screws
(N-P)
DO NOT USE
Multi-washer
4
Screws
(F-M)
Multi-washer
(V)
S63-0001

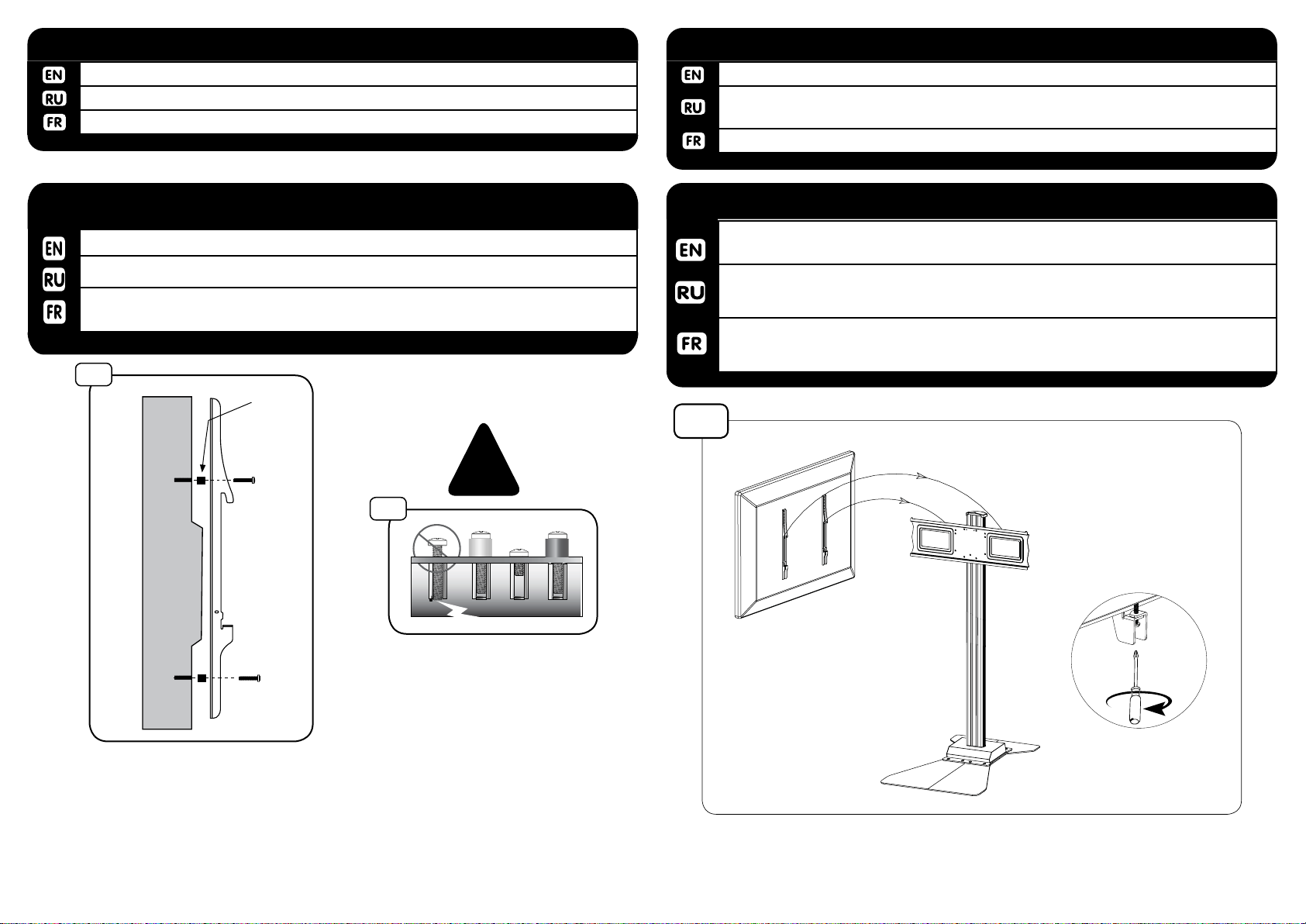

Page 5
ATTACH MOUNT BRACKETS4-2
If screws (F-M) are needed use multi-washer (V).
Если винты (F-M) необходимы, используйте шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS4-4
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте шайбы (не включены) для
устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
ATTACH MOUNT BRACKETS4-3
Use spacer (S) between TV and mount if needed.
Используйте прокладки (R / S) между кронштейном и телевизором, если это
необходимо.
Utiliser des entretoise (S) entre le téléviseur et le support métallique si nécessaire.
4-3
Spacer
S
!
4-4
5
Hook top of bracket over the top of adapter plate then lower down and tilt toward extrusion. Using a screwdriver tighten securing screw to lock monitor in place.
Повесьте верхнюю часть кронштейна на монтажной пластине, затем опустите
вниз телевизор. Используйте отвертку, чтобы затянуть крепежные винты и
зафиксировать монитор на месте.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur. En
utilisant un tournevis serrer les vis de xation pour verrouiller suivre en place.
HANG TV
5
5
S63-0001

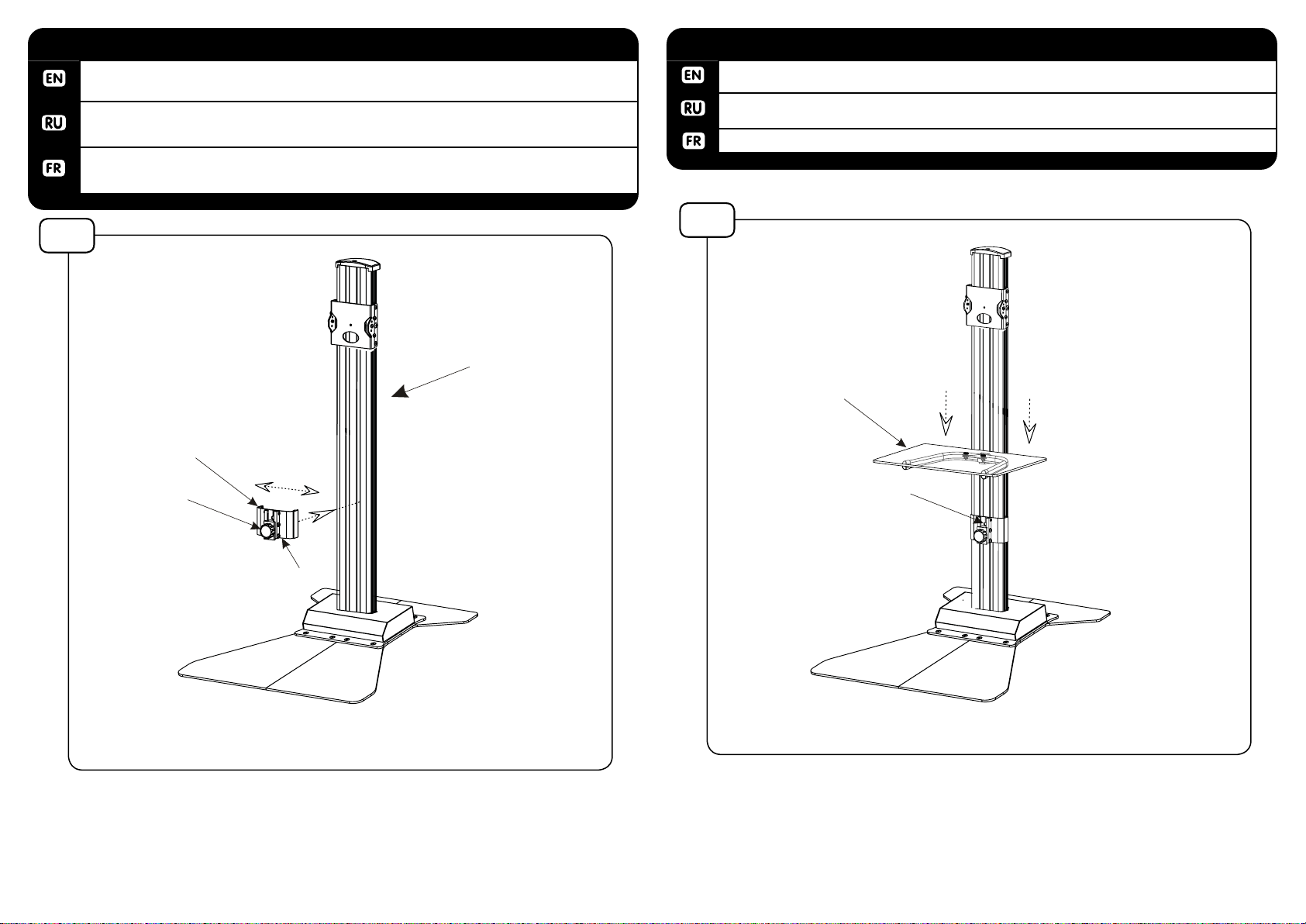

Page 6
SHELF ASSEMBLY INSTALLATION6-1
Spread apart shelf assembly (EE) and attach to extrusion (A). Tighten set screws (MM)
and knob (NN) to secure assembly into place.
Механизм полки (ЕЕ) присоедините к детали (А). Затяните винты (ММ) и
ручку (NN), чтобы зафиксировать в желаемом вертикальном положении.
Écartez l’assemblage étagère (EE) et le joindre à l’extrusion (A). Serrer la vis (MM) et le
bouton (NN) pour sécuriser l’assemblage en place.
6-1
A
EE
SHELF ASSEMBLY INSTALLATION6-2
Insert shelf (FF) into shelf assembly and secure into place with set screw (RR).
Вставить полку (FF) в механизм полки (ЕЕ). Зафиксируйте винтами (RR).
Insérez étagère (FF) dans l’assemblage étagère et sécuriser en place avec la vis (RR).
6-2
FF
NN
MM
RR
6
S63-0001
Page 7
WARRANTY
GARANTIE
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
www.wize-av.com
7
S63-0001
