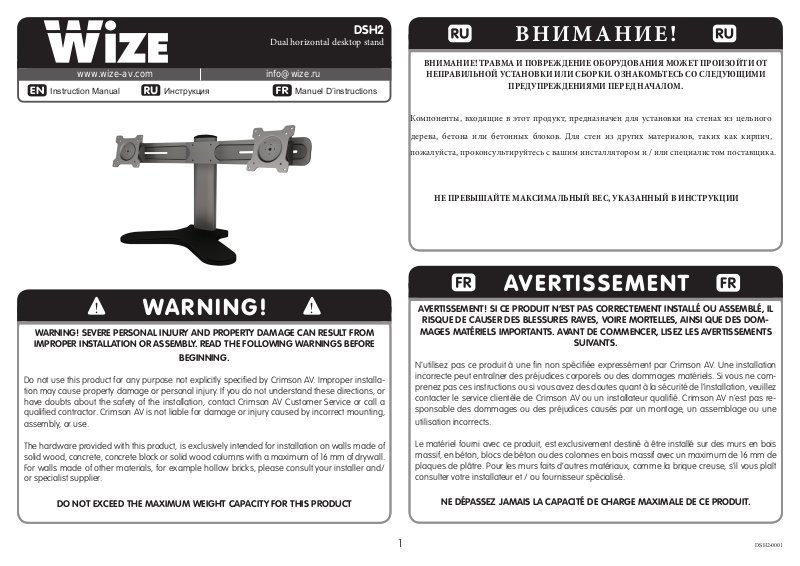

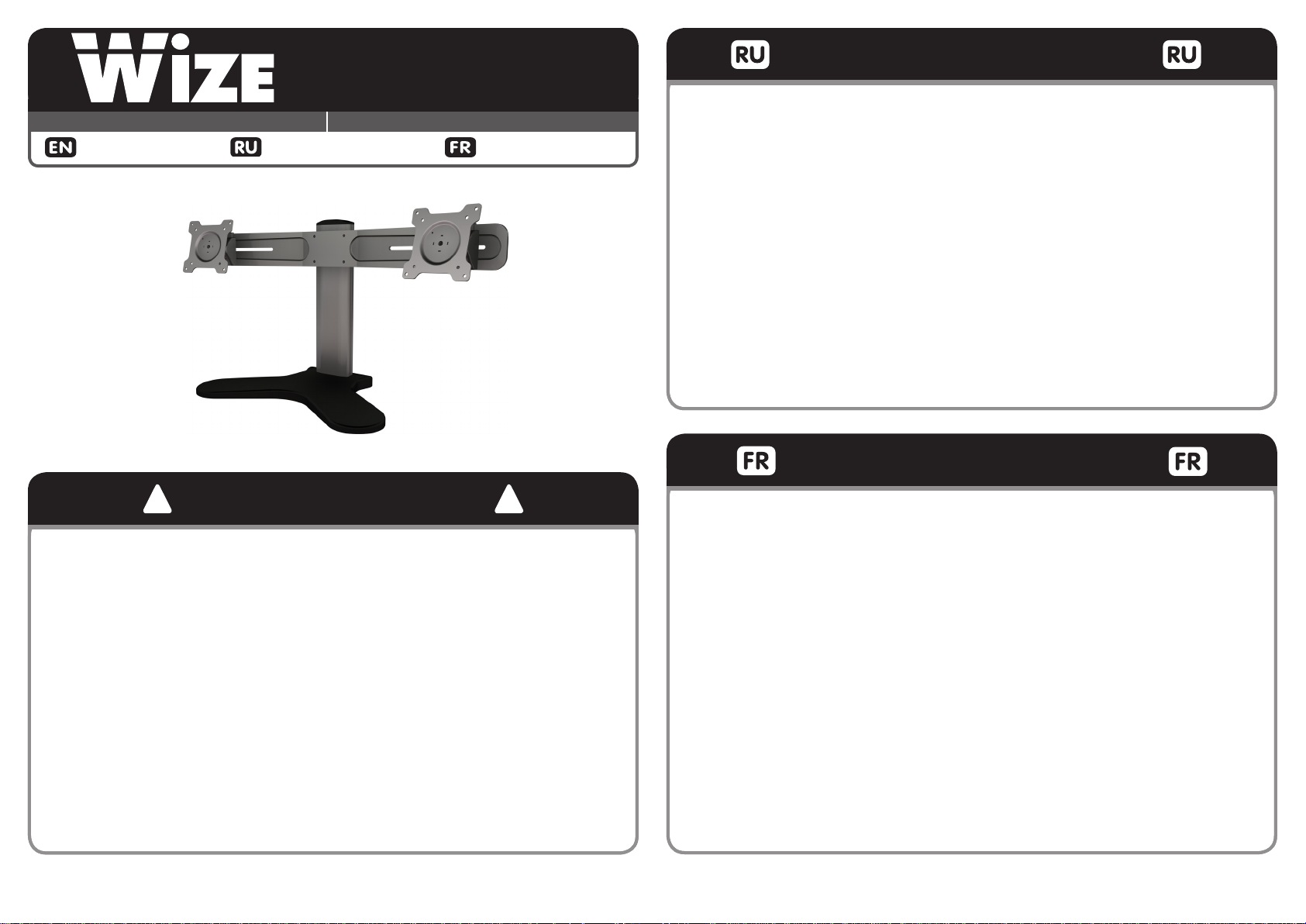

Page 1
www.wize-av.com
Instruction Manual
Инструкция
DSH2
Dual horizontal desktop stand
Manuel D’instructions
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installation may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualied contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
DSH2-0001
Page 2

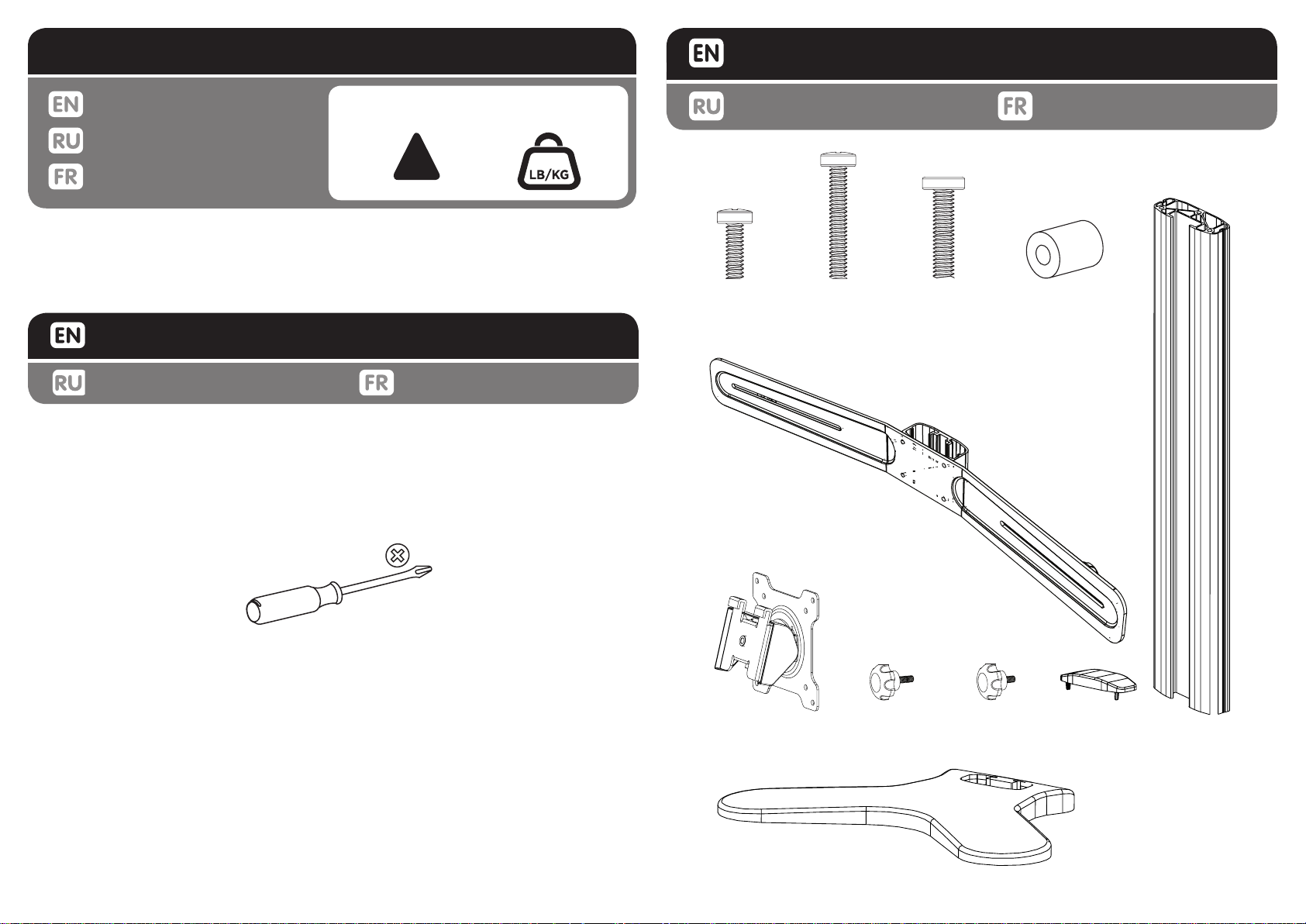

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые Инструменты
60lb / 27kg
!
CAUTION!
Outils nécessaires
Входит в комплект Contenu de l’emballage
M4 x 12mm
I (8)
M4 x 25mm
J (8)
J (1)
M5 x 20mm
C (3)
M4 / M5 / M6
F (8)
D (2)
H1(1)
20mm
A (1)
H2(2)
10mm
2
K (1)
B (1)
DSH2-001
Page 3

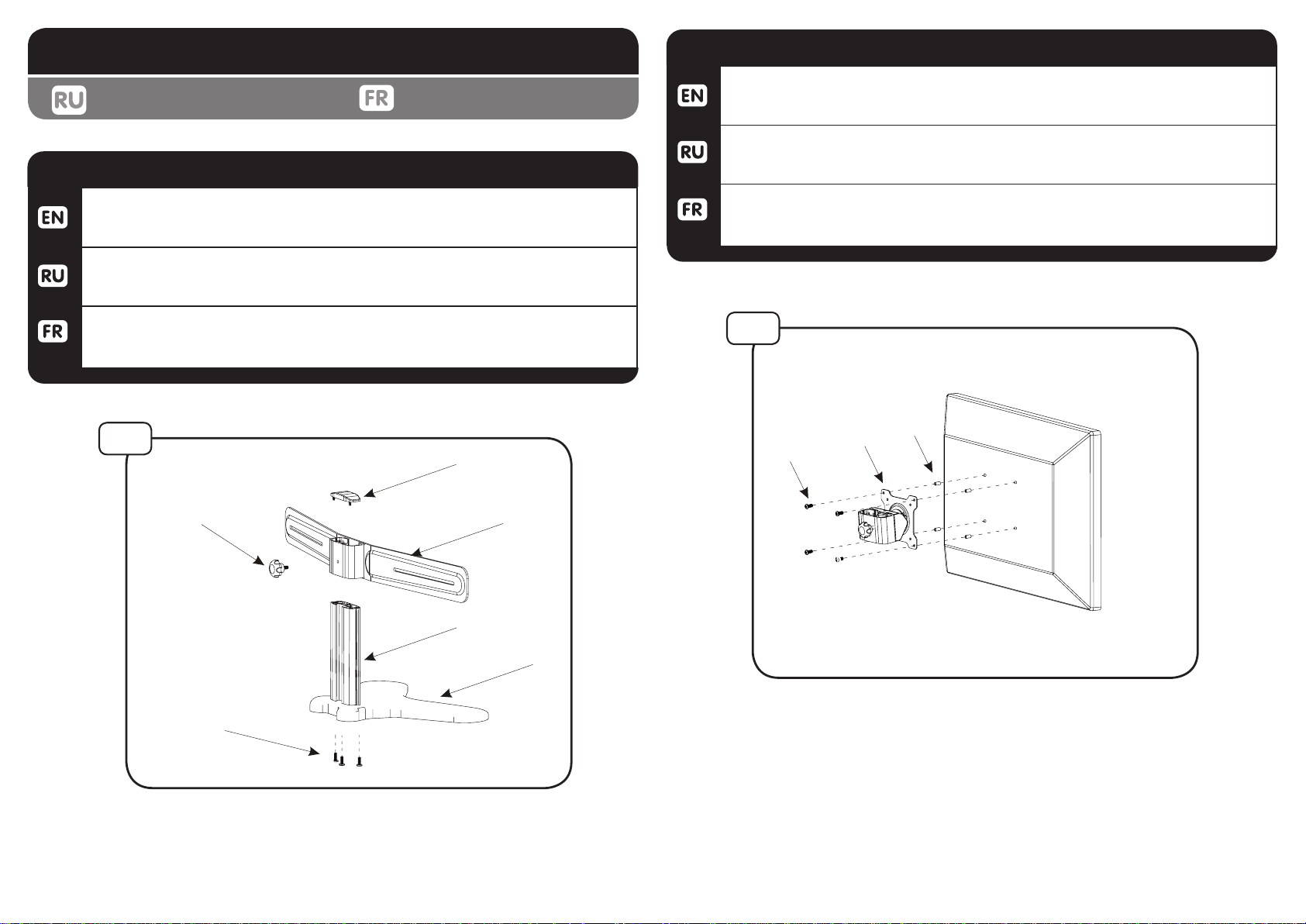

INSTALLATION INSTRUCTIONS
2
Инструкция
1
Insert aluminum post (B) into base opening (A) and secure with screws (C).
bracket (J) onto aluminum post (B) and adjust to desired height. Lock into place with securing
knob (H1). Place cover (K) onto monitor assembly.
Вставьте стойку (B) в основание крепления (A) и закрепите болтами. Вставьте
кронштейн в стойку и отрегулируйте на нужной высоте. Зафиксируйте с
помощью винта (H1). Присоедините деталь (K).
Insérer en aluminium (B) dans l’ouverture de la base (A) et le xer avec des vis (C).
Placer (J) sur le poteau en aluminium (B) et d’ajuster à la hauteur désirée. Fixez en place avec
pommeau (H1). Placer le couvercle (K).
ASSEMBLE STAND
Instructions d’installation
Slide
2
Align mount plate (D) to holes on back of monitor. Fasten mount plate using
supplied screws (I or J) with screwdriver. If screw bottoms out use washers (not
included) to eliminate slack.
Совместите кронштейн (D) с отверстиями на задней части панели. Закрепите
кронштейн с помощью винтов (I или J). Eсли винт дойдет до нижнего предела
используйте шайбы (не включены) для устранения провисания.
Aligner la plaque de montage dans les trous à l’arrière du moniteur. Fixer la plaque
de montage avec les vis fournies (I or J) avec un tournevis. Si nécessaire, utilisez des
rondelles (non inclus) pour éliminer mou.
ATTACH MOUNT PLATE
1
I or J
D
F
K
H1
3
2
J
B
A
C
1
3
DSH2-0001
Page 4

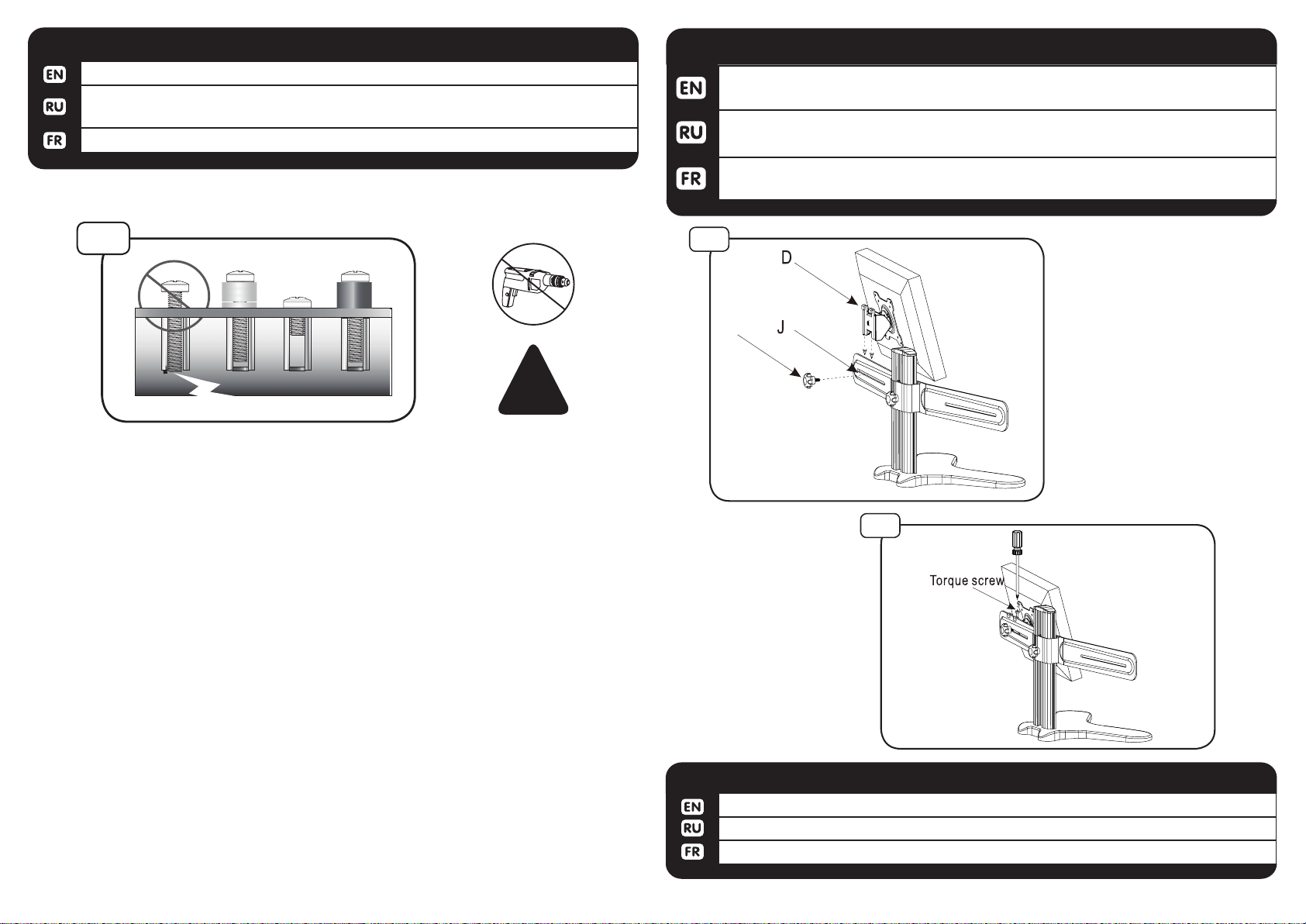

ATTACH MOUNT BRACKET2-1
2
2-1
3
3-1
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте шайбы (не включены) для
устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
!
33
3
Hook monitor (D) onto bracket (J) and adjust to position. Lock into place with securing knob (H2).
Зацепите монитор (D) на кронштейн и отрегулируйте в нужном положении.
Зафиксируйте с помощью винта (H2).
Placer (D) sur le support (J) et d’ajuster position. Fixez en place avec pommeau
(H2).
ASSEMBLE MONITOR TO STAND
HANG TV
H2
3-1
Balance monitors by making adjustments to the torqure screw.
Отрегулируйте положение монитора с помощью регулировочного винта.
Balance des moniteurs en faisant des ajustements à la vis torqure.
4
ADJUSTMENTS
DSH2-001
Page 5
WARRANTY
GARANTIE
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
www.wize-av.com
5
DSH2-0001
