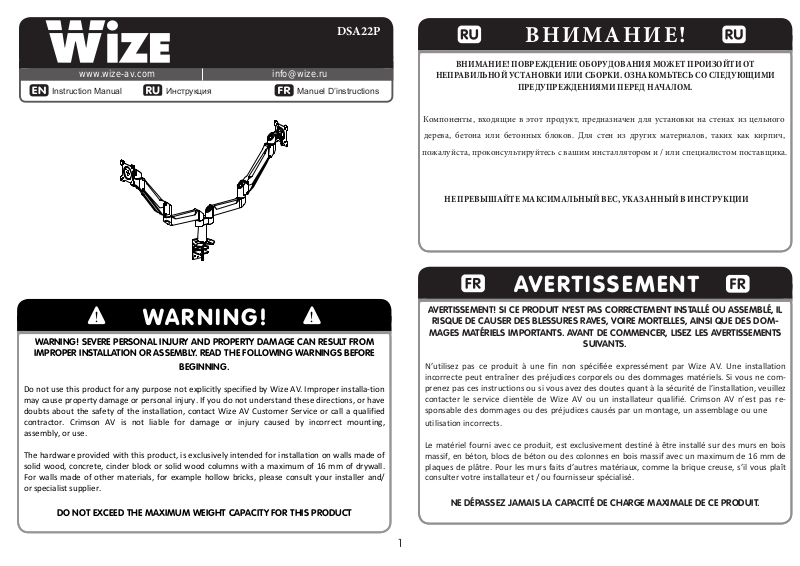

Page 1
www.wize-av.com
Instruction Manual
Инструкция
Manuel D’instructions
DSA22P
ВНИМАНИЕ!
ВНИМАНИЕ! ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY
Do not use this product for any purpose not explicitly specified by Wize AV. Improper installa-tion
may cause property damage or personal injury. If you do not understand these directions, or have
doubts about the safety of the installation, contact Wize AV Customer Service or call a qualified
contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, cinder block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Wize AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Wize AV ou un installateur qualifié. Crimson AV n’est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
Page 2

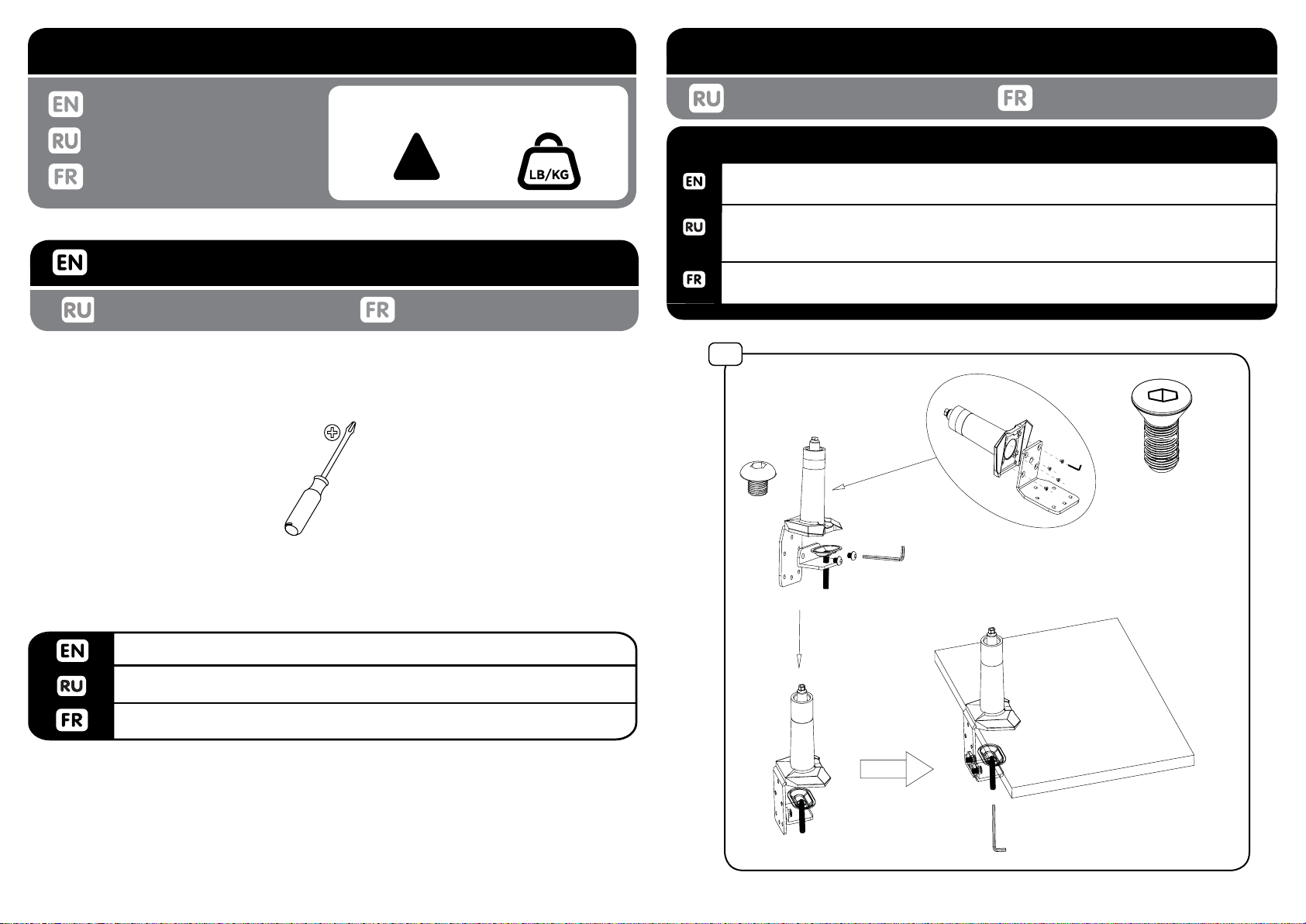

WEIGHT CAPACITY
INSTALL INSTRUCTIONS
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые Инструменты
30lb / 13.6kg
!
CAUTION!
Outils nécessaires
Инструкция по установке Instructions d’installation
1
Attach table plate to adapter with screws. Attach clamp to the plate with
screws. Tighten clamp onto desk using included wrench.
Присоединить пластину к адаптеру и зажим к пластине с помощью винтов.
Используйте ключ, чтобы затянуть зажим на столе.
Placez l’adaptateur de plaque de mur avec des vis. Fixez le support sur les vis de la
plaque murale. Serrer la pince sur le bureau en utilisant la clé fournie.
1
DESK CLAMP INSTALLATION
Phillips Screwdriver.
Крестовая отвертка
Tournevis cruciforme.
2
Page 3

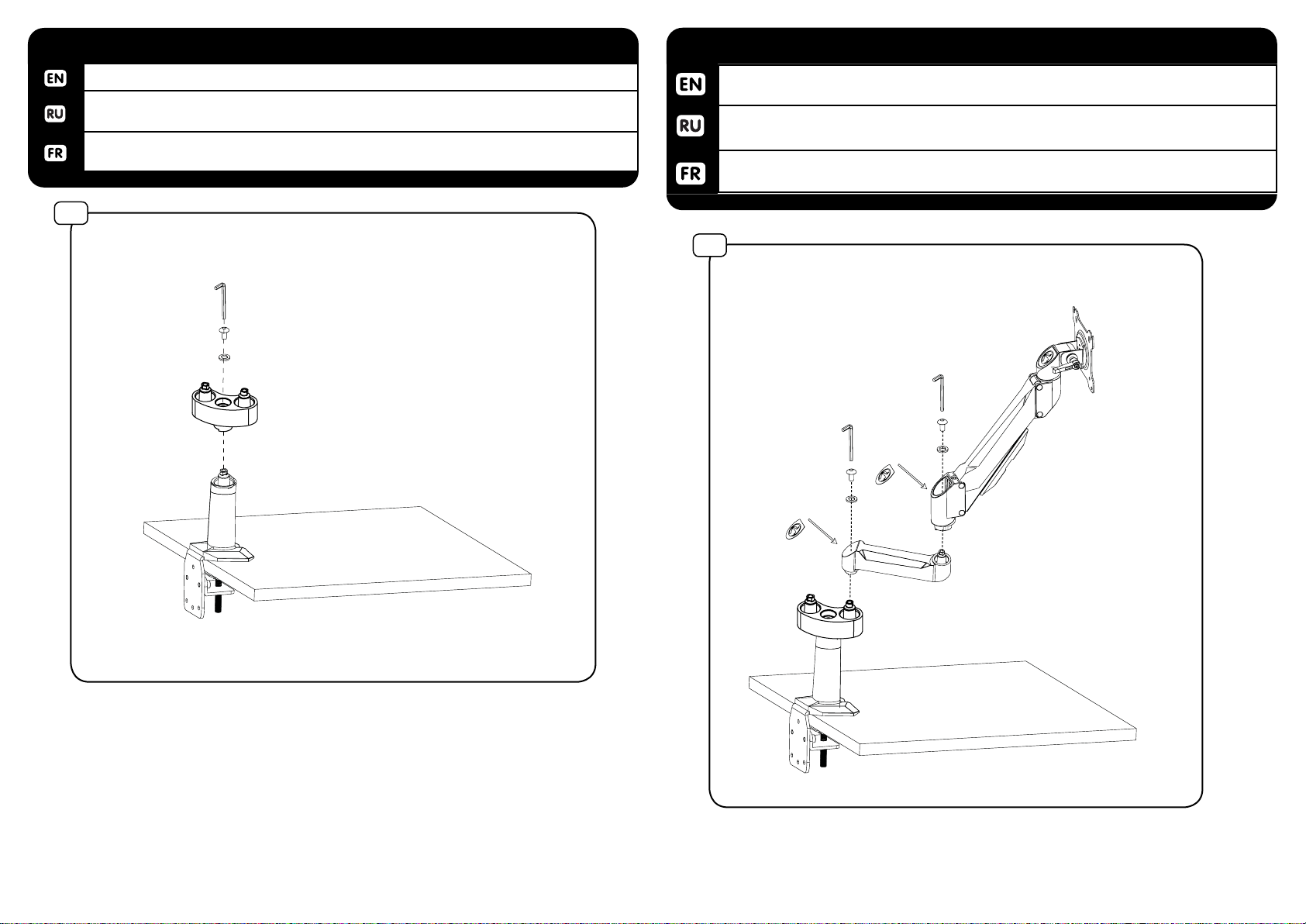

2
Attach dual adaptor assembly to base using supplied screw and washer.
Присоединить двойной адаптер к основанию, используя поставляемые винты и
шайбы
Fixez l’assemblage de l’adaptateur double à la base en utilisant la vis et de la rondelle.
2
DUAL ADAPTOR INSTALLATION
3
Install extender and desk mount onto adaptor assembly. Attach with screws and
washers, tighten and afx screw covers. Repeat with other arm.
Присоединить малое коленце крепления к двойному адаптеру с помощью винта и шайбы.
Для прикрепления второго коленца, плотно соедините его со штифтом малого и также
затяните винтом с использованием шайбы.
Installez l’adaptateur de montage de bureau. Fixer avec la vis et la rondelle, serrer et
xer le couvercle à vis. Répétez de l’autre côté.
3
DESK MOUNT INSTALLATION
3
Page 4

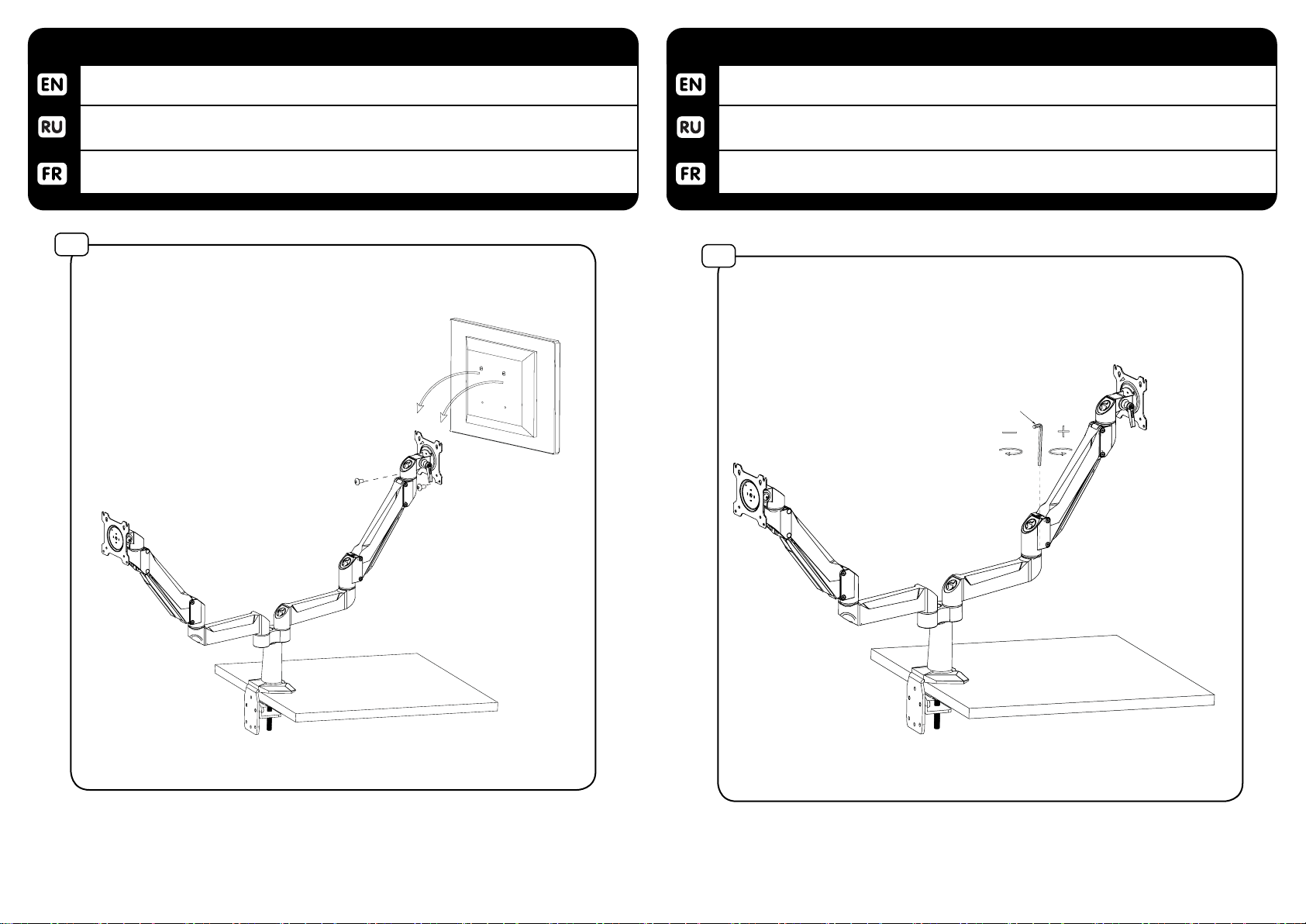

4
Align mount plate to holes on back of TV. Fasten two upper screws, do not tighten
fully. Hook TV onto mount plate, then fasten bottom screws and tighten all screws.
Закрутите верхние два винта в монтажные отверстия монитора. Не затягивая их полностью,
навесить монитор на VESA адаптер кронштейна, а затем затянуть верхние и нижние винты.
Serrer les deux vis du haut, ne pas serrer. TV attelage sur la plaque de montage et
régler les vis inférieures et serrer toutes les vis.
ATTACH MONITOR
5
Using included wrench, turn screw counter clockwise to accomodate additional
weight. Turn clockwise to adjust for less weight.
Настройка натяжения внутренней пружины происходит с помощью винта, находящегося на стыке коленец крепления. Поверните винт с
помощью ключа (поставляется в комплекте) против часовой стрелки, чтобы увеличить напряжение пружины для более тяжелых
мониторов. Для ослабления натяжения пружины поверните винт по часовой стрелке. Минимальный вес монитора составляет 3 кг. Если
ход винта для ослабления пружины полностью закончен, а монитор не опустился вниз самостоятельно, легко надаваите на него рукой.
Tourner la vis pour supporter le poids supplémentaire. Tournez vers la droite pour
ajuster pour moins de poids.
TENSION ADJUSTMENT
4
5
4
Page 5
WARRANTY
GARANTIE
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
www.wize-av.com
