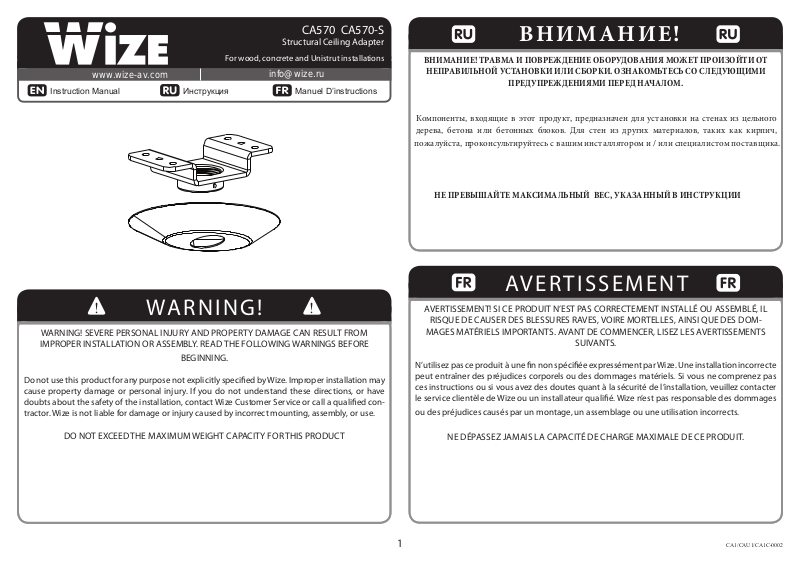

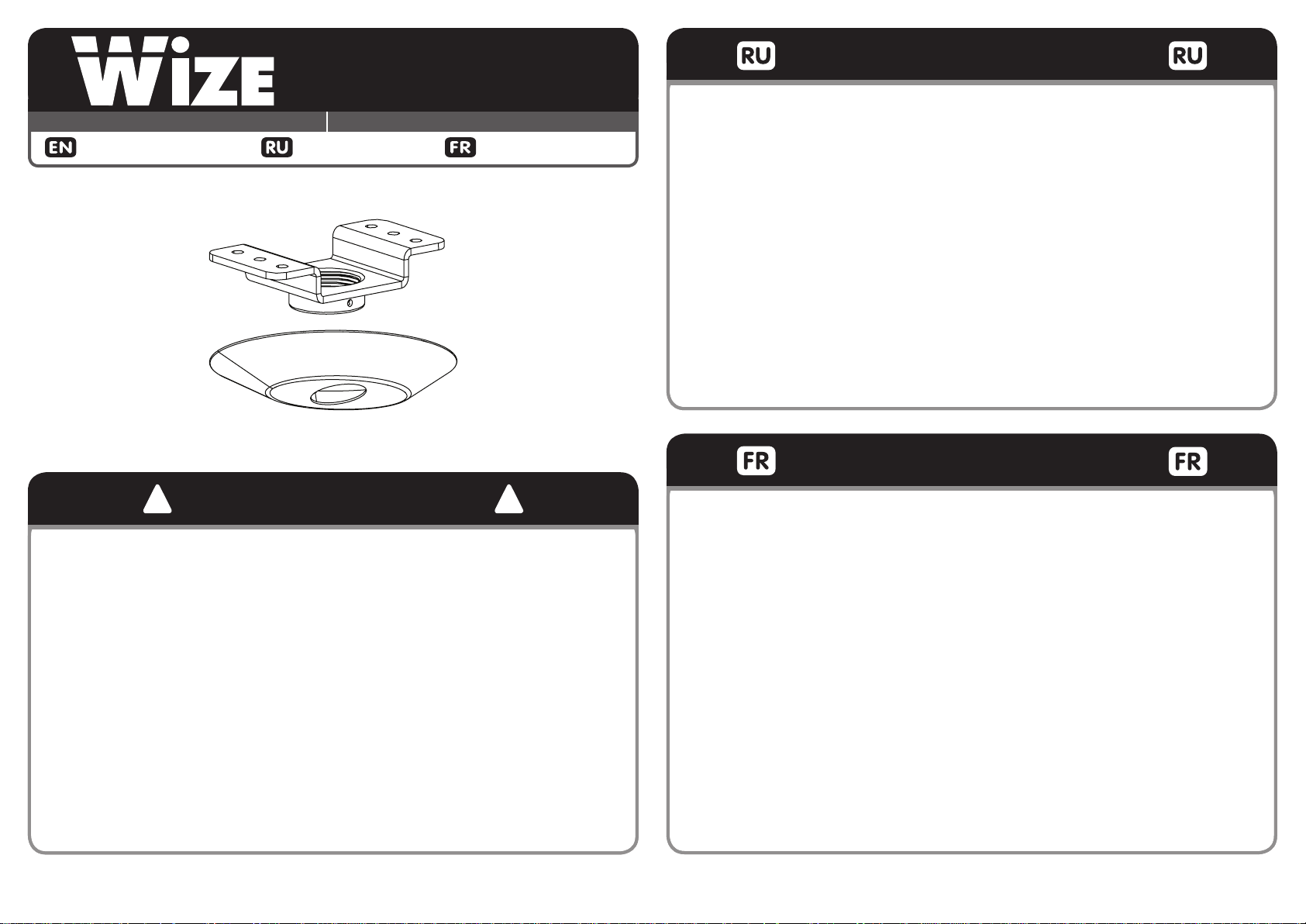

Instruction Manual
CA570 CA570-S
Structural Ceiling Adapter
For wood, concrete and Unistrut installations
Manuel D’instructionsИнструкция
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have
doubts about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize is not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas
ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter
le service clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages
ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
CA1/CAU1/CA1C-0002
Page 2

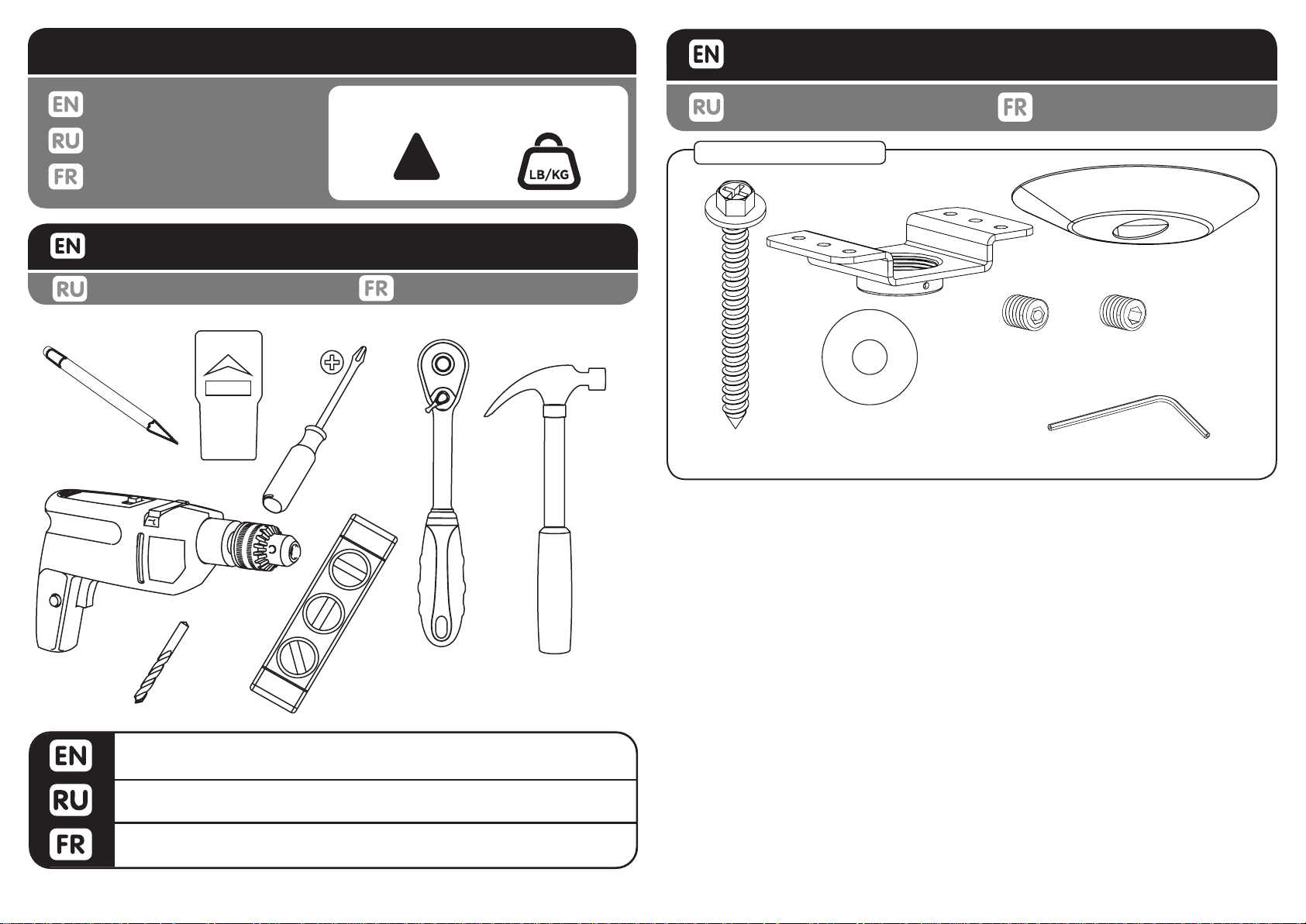

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые инструменты
80lb / 36kg
!
CAUTION!
Outils nécessaires
Входит в комплект
CA570
M6 Washer
A
(4)
B (4)
C
Contenu de l’emballage
D
(2)
E
(2)
I
F
(CA1C ONLY)
Wood bit 4mm - 5/32”. Masonary bit 8mm - 5/16”. Socket
wrench 3/8” and 13mm. Hammer if necessary.
Сверло для дерева 4 мм - 5 / 32 “. Сверло для бетона 10 мм - 3 /
8 “. Молоток при необходимости.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 8m - 5/16”. 3/8”
et 13mm Clé à douille. Marteau si nécessaire.
2
CA1/CAU1/CA1C-0002
Page 3
INSTALLATION INSTRUCTIONS
Инструкция
1a
Ensure that holes are on center of wood joist.
Убедитесь, что отверстия расположены в центре деревянной балки.
Veiller à ce que les trous sont au centre des solives de bois.

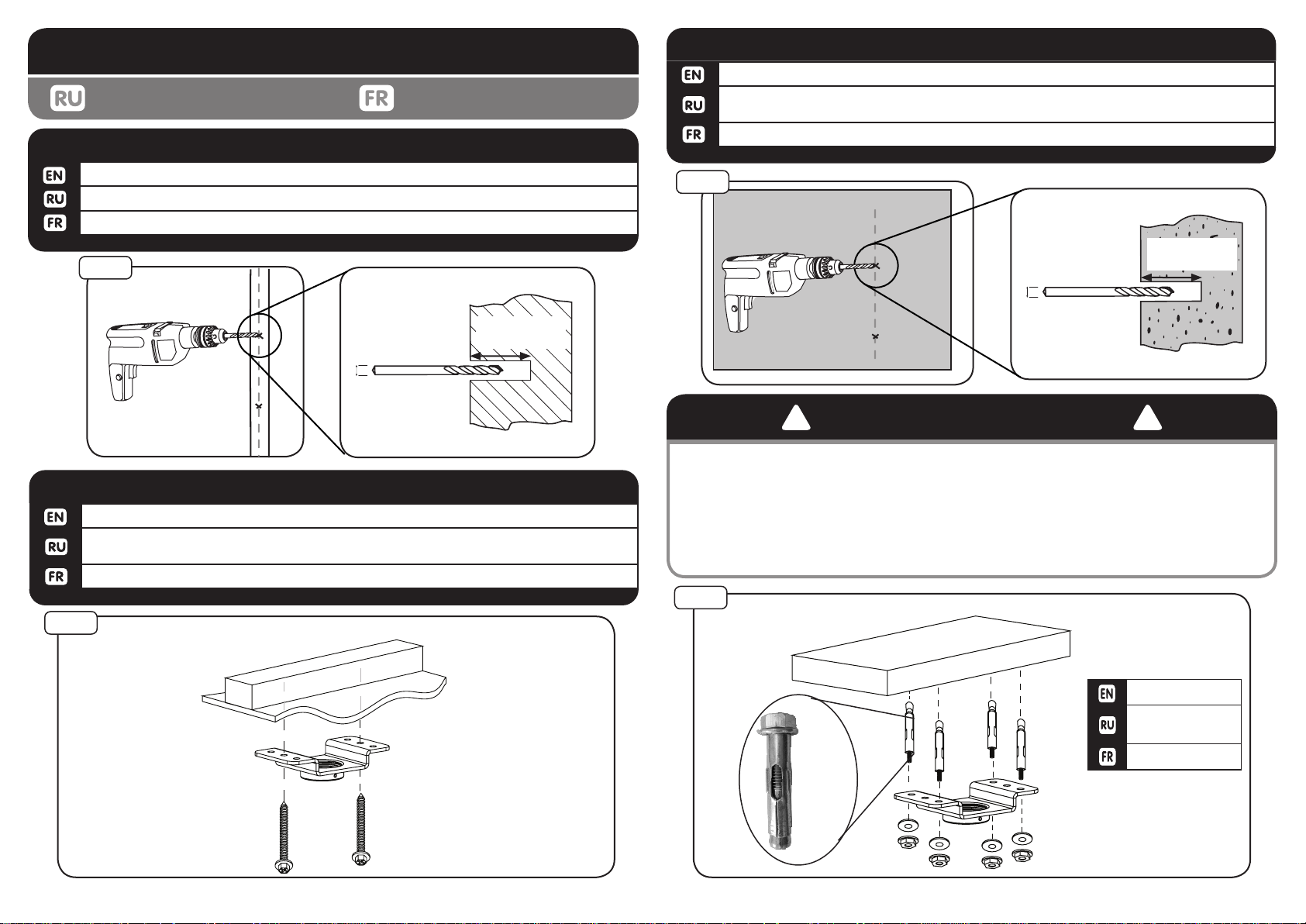

WOOD JOIST INSTALLATION
1a-1
Instructions d’installation
1b-1
STRUCTURAL CONCRETE INSTALLATION (CA1/CA1C)
Use a 8mm - 5/16” masonry bit to make a 32mm / 1.25” deep hole on marks.
Используйте 8мм -5/16“ сверло, чтобы высверлить отверстия 32 мм / 1.25” глубины по
меткам.
Utilisez un 8mm-5/16” bits de maçonnerie pour faire un 32mm/1.25” trou profond sur les marques.
1b-1
drill diameter
8mm
5/16”
drill depth
32mm / 1.25”
drill diameter
4mm
5/32”
drill depth
65mm / 2.5”
WOOD JOIST INSTALLATION (CA1/CA1C)1a-1
Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Используйте 4 мм - 5 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм / 2.5” глубины
по меткам.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les marques.
1a-2
(C)
! !
Install only to structural concrete ceiling, with density of at least 2000psi.
Устанавливайте только к структурному бетонному потолку, с плотностью не менее 2000 фунтов
на квадратный дюйм.
IInstallez seulement sur les surfaces de structure, faite de béton avec une densité d’au moins
2000psi.
WARNING!
1b-2
Expansion anchors not
included (order kit HE516)
Бетонные крепежи
не входят в
комплект.
Ordonnance sur les lieux
(HE516)
pour HE516
(C)
3
CA1/CAU1/CA1C-0002
Page 4
2
2
(F)

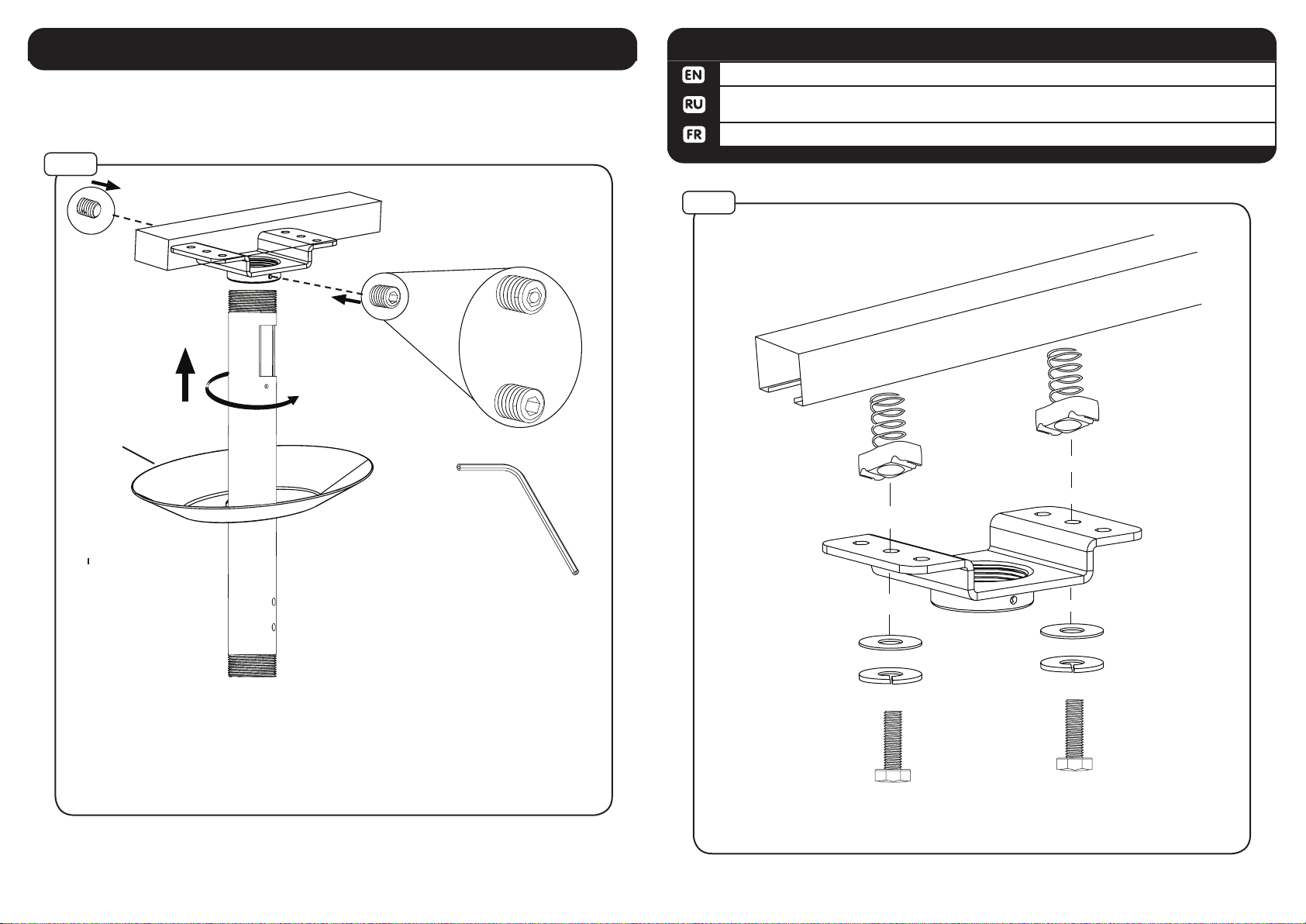

INSTALLATION OF DECORATIVE COVER
(D)
OR
O
OU
(E)
3
Attach to unistrut using kit HU2
Присоединить к несущей конструкции, используя комплект HU2
Installer le sur Unistrut. HU2 Utiliser le kit de matériel.
3
UNISTRUT INSTALLATION (CAU1)
(K)
(I)
(L)
(M)
(J)
4
CA1/CAU1/CA1C-0002
Page 5
WARRANTY
GARANTIE
Congratulations on the purchase of this Wize product! The product you now have in your possession
is made of durable materials and is based on a design, every detail of which has been meticulously
thought-out. That is why Wize products are covered by a 10-year warranty against defects in materi-
als or manufacturing.
Wize disclaims any liability for modications, improper installations, or installations over the speci-
ed weight range. To the maximum extent permitted by law, Wize disclaims any other warranties,
expressed or implied, including warranties of tness for a particular purpose and warranties of
merchantability. Wize will not be liable for any damages arising out of the use of, or inability to use,
Wize products. Wize bears no responsibility for incidental or consequential damages. This includes,
but is not limited to, any labor charges for the repair of Wize products performed by anyone other
than Wize.
Specications are subject to change without prior notice.
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit
réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les
moindres détails. Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre
les défauts de matériaux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être asso-
cié à une modication d’un produit, à une mauvaise installation ou à une installation ne
respectant pas les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute
autre garantie expresse ou implicite, notamment toute garantie de commercialisation
ou de convenance à un usage quelconque. Wize réfute toute responsabilité pour des
dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits Wize. Wize
réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci
s’applique notamment aux frais de main d’oeuvre pour la réparation de produits Wize par
une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
www.wize-av.com
5
