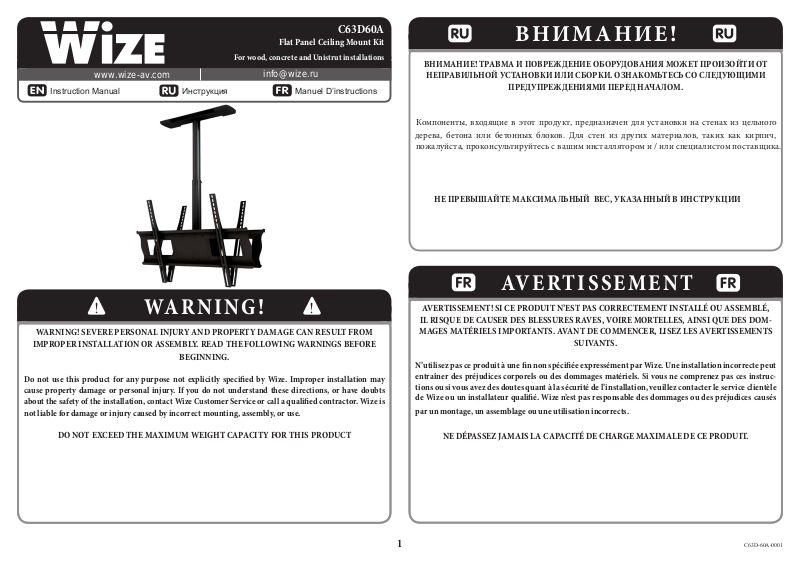

Page 1
www.wize-av.com
Instruction Manual
Инструкция
C63D60A
Flat Panel Ceiling Mount Kit
For wood, concrete and Unistrut installations
Manuel D’instructions
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize is
not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte peut
entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service clientèle
de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préjudices causés
par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
C63D-60A-0001
Page 2

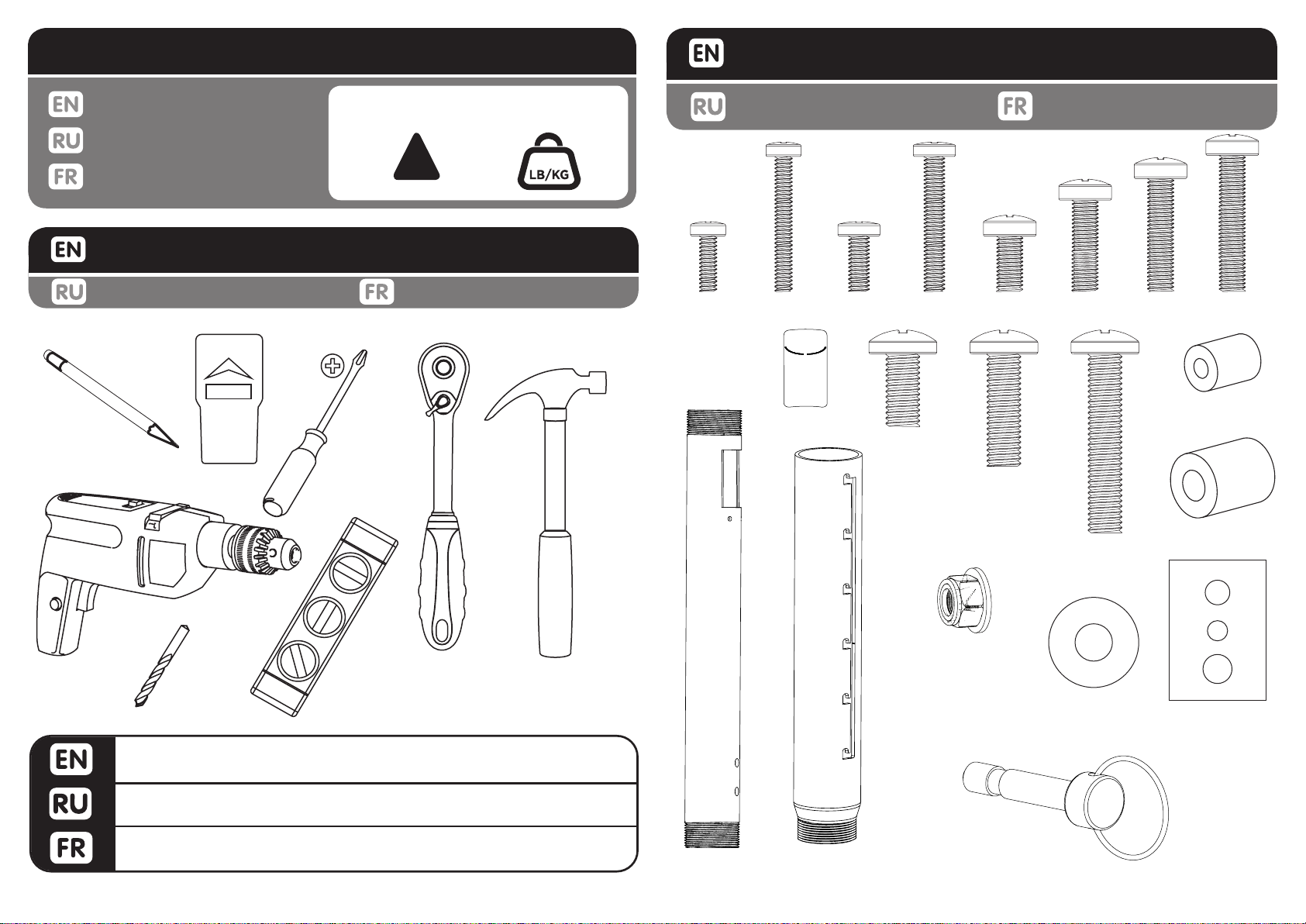

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
300lb / 136kg
Максимальный вес
Poids maximal de l’écran
!
CAUTION!
TOOLS REQUIRED
Необходимые инструменты Outils nécessaires
M4 x 12mm
F (8)
Входит в комплект Contenu de l’emballage
M4 x 30mm
G(8)
M5 x 12mm
H (8)
M5 x 30mm
I (8)
M6 x 12mm
J (8)
M6 x 20mm
K (8)
M6 x 25mm
L (8)
M4 / M5 Spacer
B
M8 x 16mm
N (8)
M8 x 25mm
O (8)
M8 x 40mm
P (8)
M6 / M8 Spacer
M6 x 30mm
M(8)
R (8)
S (8)
Wood bit 4mm - 5/32”. Masonary bit 8mm - 5/16”. Socket wrench
3/8”. Hammer if necessary.
Сверло для дерева 4 мм - 5 / 32 “. Сверло для бетона 10 мм - 3 / 8 “.
Молоток при необходимости.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 8m - 5/16”. 3/8” Clé à
douille. Marteau si nécessaire.
A
Lock Nut
T (8)
M8 Washer
AA
U (24)
Locking Pin
Y (2)
2
Multiwasher
V (8)
C63D-60A0001
Page 3

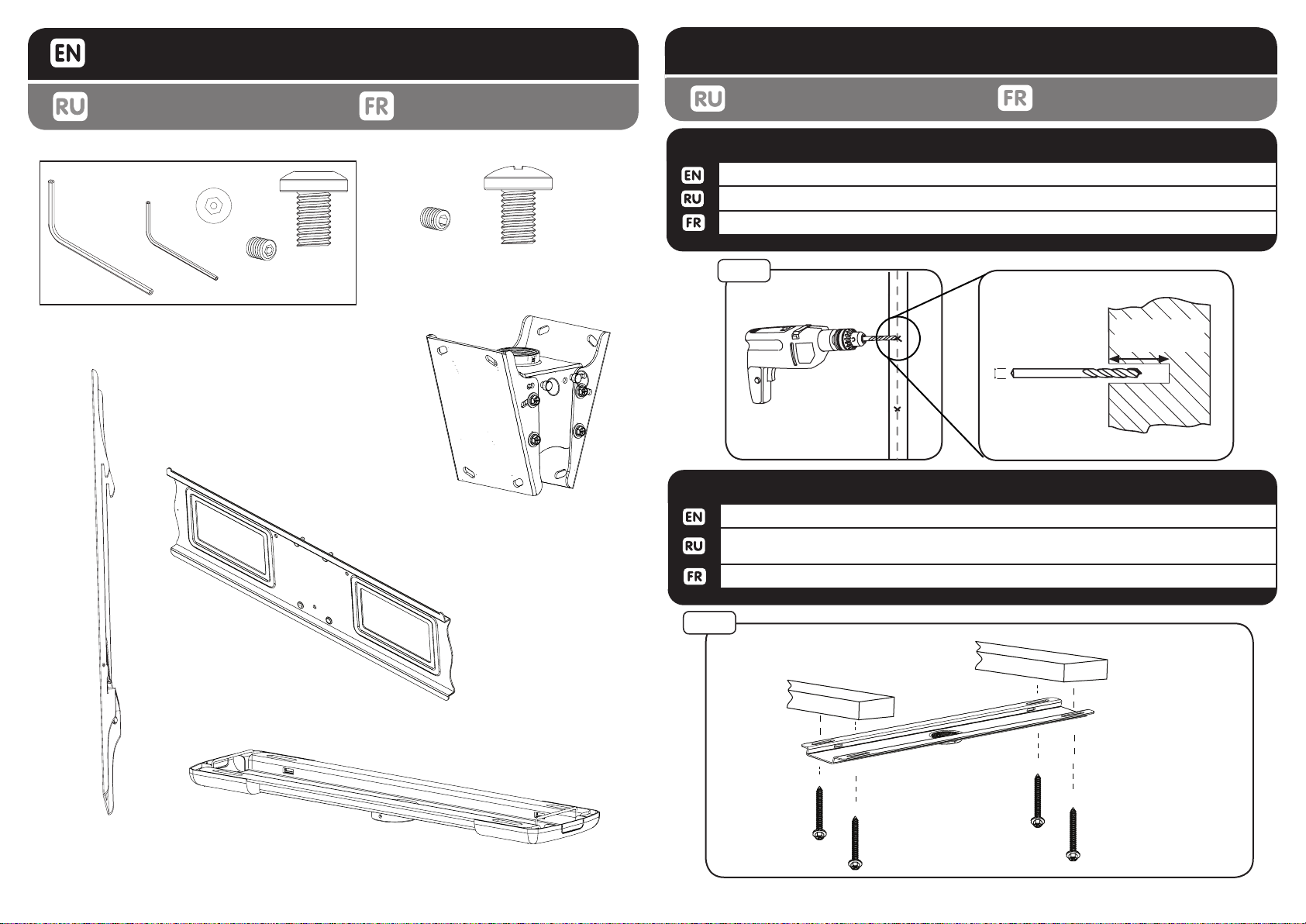

PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
PACKAGE CONTENTS
INSTALLATION INSTRUCTIONS
Инструкция Instructions d’installation
Contenido del paquete Contenu de l’emballage
Contenido del paquete Contenu de l’emballage
PACKAGE CONTENTS
HH
(1)
(1)
1a
Security
DD
II
EE
(4)
GG
(1)
(4)
FF
(1)
Ensure that holes are on center of wood joist.
Убедитесь, что отверстия в центре деревянной балки.
Veiller à ce que les trous sont au centre des solives de bois.
1a-1
WOOD JOIST INSTALLATION
drill diameter
4mm
5/32”
drill depth
65mm / 2.5”
WOOD JOIST INSTALLATION1a-1
C(1)
Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Используйте 4 мм - 5 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм / 2.5” глубины
по маркам.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les marques.
E(4)
(2)
Z
1a-2
(D)
D
3
C63D-60A-0001
Page 4

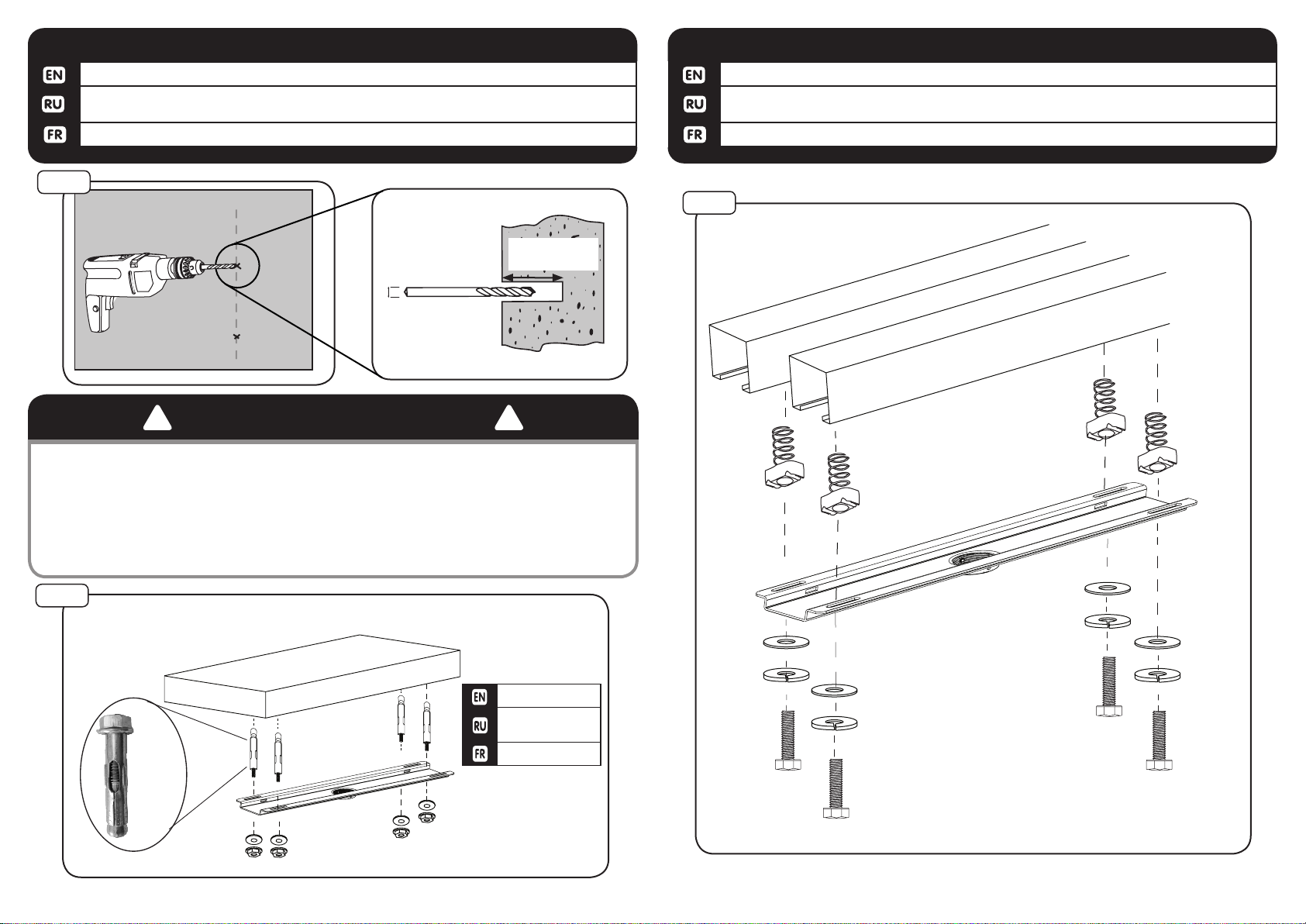

1b-1
STRUCTURAL CONCRETE INSTALLATION
Use a 8mm - 5/16” masonry bit to make a 32mm / 1.25” deep hole on marks.
Используйте 8мм -5/16“ сверло, чтобы высверлить отверстия 32 мм / 1.25” глубины по
меркам.
Utilisez un 8mm-5/16” bits de maçonnerie pour faire un 32mm/1.25” trou profond sur les marques.
1b-1
1c-1
Attach to unistrut using kit HU4
Присоединить к потолку, используя комплект HU4.
Installer le sur Unistrut. HU4 Utiliser le kit de matériel.
UNISTRUT INSTALLATION
1c-1
drill diameter
8mm
5/16”
! !
Install only to structural concrete ceiling, with density of at least 2000psi.
Устанавливайте только к структурному бетонному потолку, с плотностью не менее 2000 фунтов
на квадратный дюйм.
IInstallez seulement sur les surfaces de structure, faite de béton avec une densité d’au moins
WARNING!
drill depth
32mm / 1.25”
2000psi.
1b-2
Expansion anchors not
included (order kit HE516)
Бетонные крепежи
не входят в
комплект.
Ordonnance sur les lieux
(HE516)
pour HE516
4
C63D-60A0001
Page 5
2

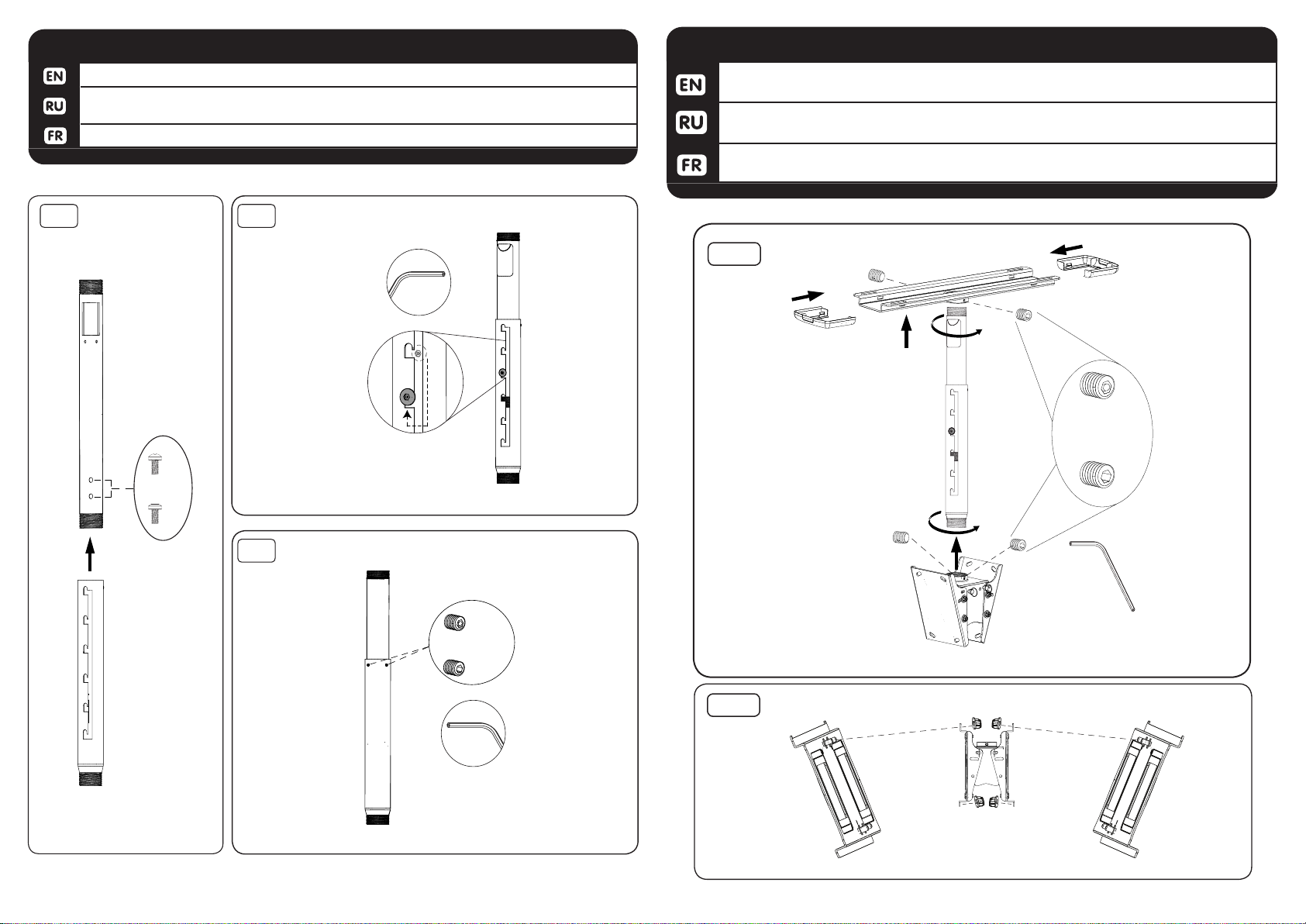

Slide column (A) into column (AA). Adjust to desired length. Lock into place with securing screws.
Вставьте штангу (А) в штангу (AA). Отрегулируйте до нужной длины. Зафиксируйте
крепежными винтами.
Se glisser la colonne (A) dans la colonne (AA). Ajuster à la longueur désirée. Lock en place avec des
ASSEMBLE ADJUSTMENT COLUMN
2-22-1
(HH)
A
(FF)
OR
o
ou
(GG)
vis.
3
ASSEMBLE CEILING BOX
read column into ceiling adapter. read ceiling box onto column. Secure with screws.
Attach mount plate to ceiling box.
Привинтите штангу к адаптеру для потолка. Привинтите кронштейн к штанге.
Закрепите с помощью винтов.
Enler de colonne dans l’adaptateur de plafond. Fixer la boîte de plafond sur la colonne.
Fixez avec des vis. Fixez la plaque de montage au boîtier de plafond.
3-1
(EE)
OR
O
OU
(DD)
AA
2-3
(DD)
OR
O
OU
(EE)
3-2
(II)
Z
5
T
C
C63D-60A-0001
Page 6

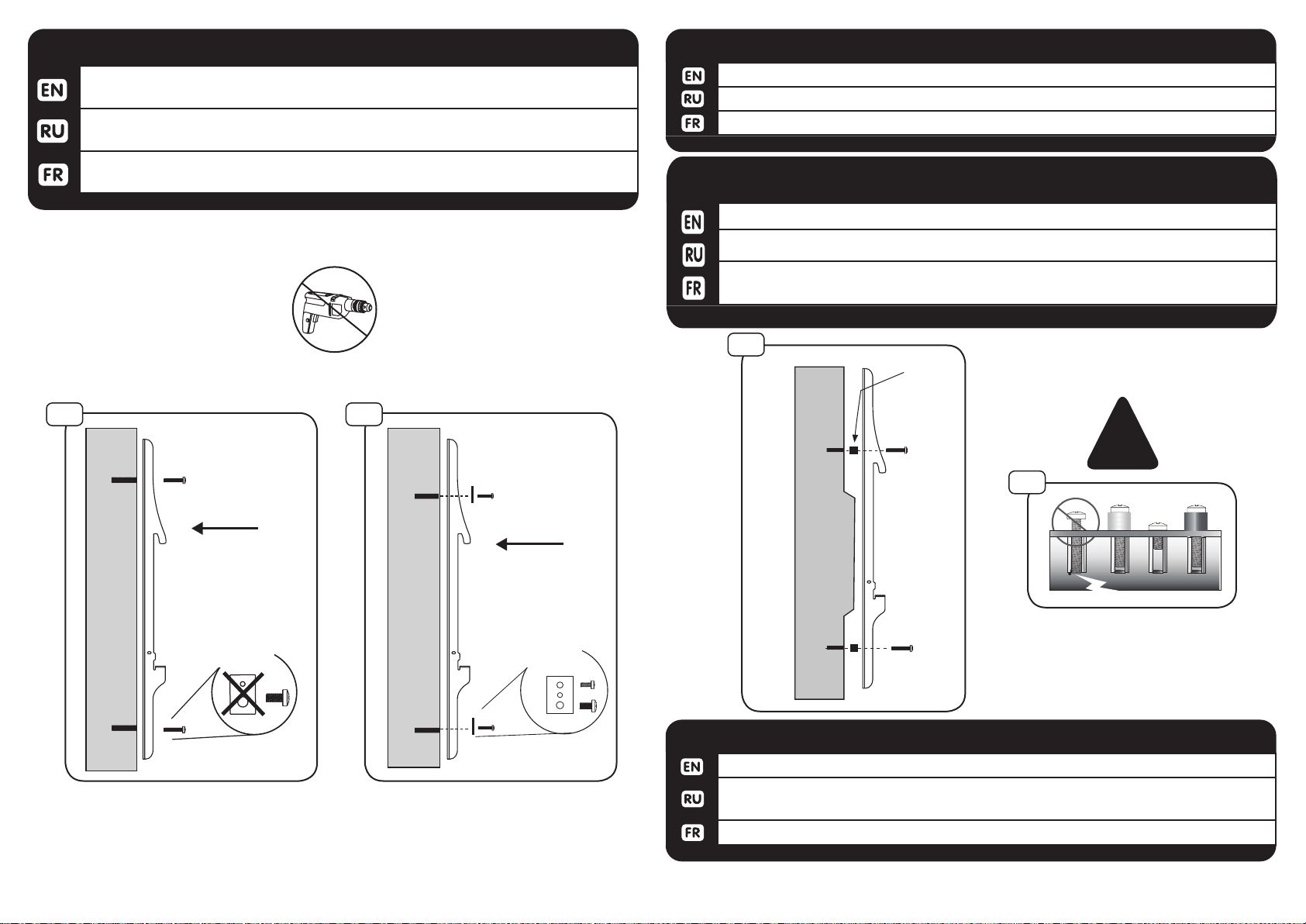

4
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Совместите адаптер (E) с отверстиями на задней части телевизора. Используйте отвертку,
чтобы закрепить винтами из комплекта. Используйте только ручные инструменты.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement.
4-1
ATTACH MOUNT BRACKETS
.
4-2
ATTACH MOUNT BRACKETS4-2
If screws (F-M) are needed use multi-washer (V).
Если винты (F-M) необходимы, используйте шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS4-3
Use spacers (R / S) between TV and mount if needed.
Используйте прокладки (R / S) между кронштейном и телевизором, если это
необходимо.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
4-3
Spacer
R or S
Screws
(N-P)
DO NOT USE
Multi-washer
Screws
(F-M)
Multi-washer
(V)
!
4-4
ATTACH MOUNT BRACKETS4-4
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте шайбы (не включены) для
устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
6
C63D-60A0001
Page 7

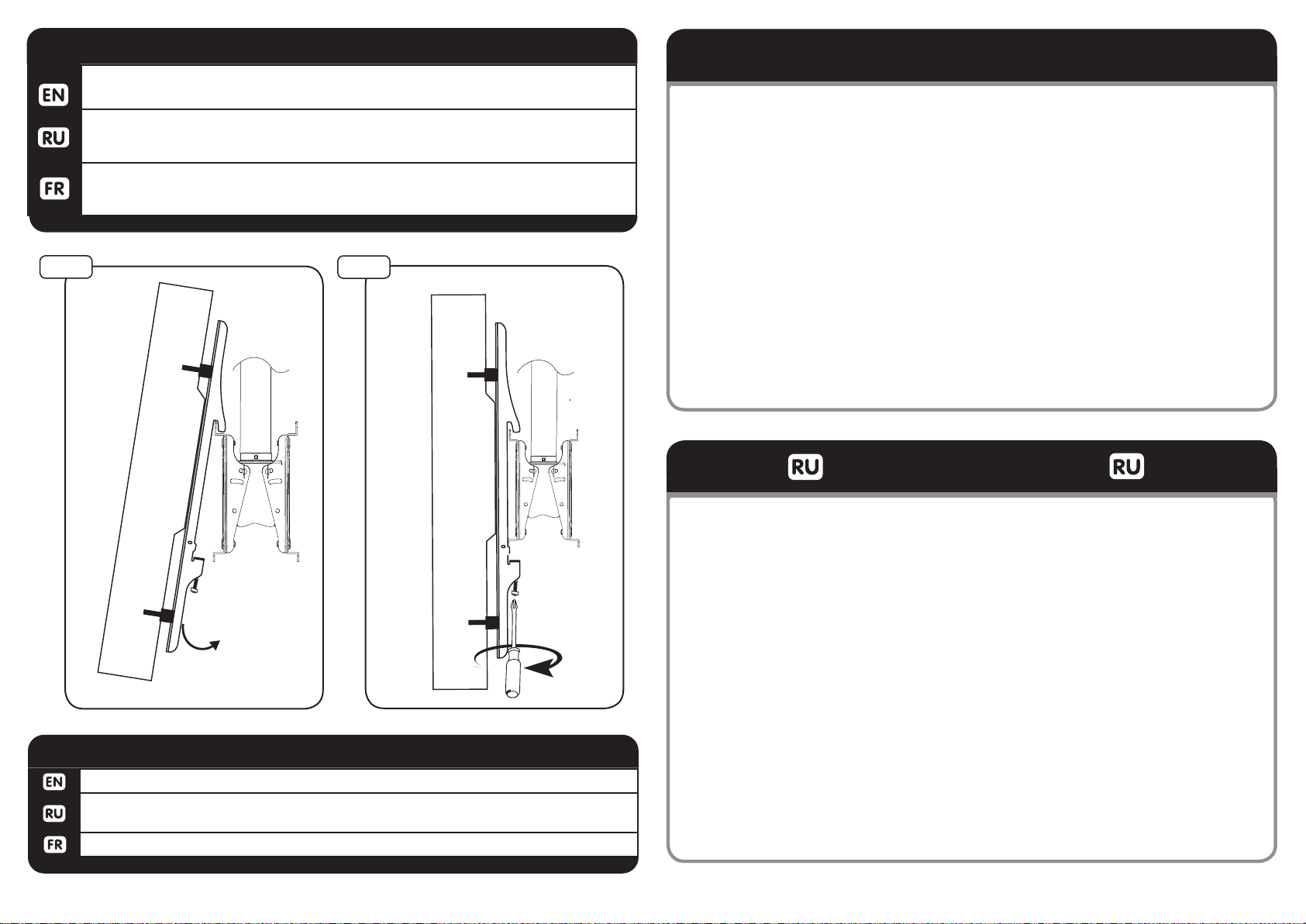

5
Hook top of bracket over the top of mount then lower down and tilt toward ceiling box.
Повесьте верхнюю часть кронштейна на монтажной пластине, затем опустите вниз телевизор.
HANG TV
WARRANTY
Congratulations on the purchase of this Wize product! e product you now have in your possession is made
of durable materials and is based on a design, every detail of which has been meticulously thought-out. at
is why Wize products are covered by a 10-year warranty against defects in materials or manufacturing.
Accrocher le haut du support sur le support, puis plus bas et l’inclinaison vers la boîte de plafond..
5
6
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed or
implied, including warranties of tness for a particular purpose and warranties of merchantability. Wize
will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize bears no
responsibility for incidental or consequential damages. is includes, but is not limited to, any labor charges
for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
6
Using a screwdriver tighten securing screws to lock monitor in place.
Используйте отвертку, чтобы затянуть крепежные винты и зафиксировать монитор
на месте.
En utilisant un tournevis serrer les vis de xation pour verrouiller suivre en place.
SECURE BRACKET TO CEILING BOX
7
C63D-60A-0001
Page 8
GARANTIE
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé à
partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux
et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation ou
de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité pour
quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre
pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
www.wize-av.com
8
C63D-60A0001
