Page 1
MINI LED
Skrócona instrukcja obsługi
TUNER CYFROWEJ TELEWIZJI NAZIEMNEJ
DRUGIEJ GENERACJI
Page 2
Bezpieczeństwo i zalecenia eksploatacyjne
UWAGA !
PRZECZYTAJ UWAŻNIE NINIEJSZY PODRĘCZNIK UŻYTKOWNIKA I POSTĘPUJ ZGODNIE Z JEGO
INSTRUKCJAMI. PAMIĘTAJ POSTĘPOWANIE NIEZGODNE DO ZALECEŃ NARUSZA TWOJE PRAWO
DO ROSZCZEŃ GWARANCYJNYCH.
Aby poprawnie użytkować sprzęt należy dokładnie zapoznać się z treścią podręcznika użytkownika.
Prosimy zachować niniejszy podręcznik, by móc korzystać z zawartych w nim instrukcji i wskazówek również
w przyszłości. W razie zaistnienia konieczności naprawy sprzętu należy skontaktować się z autoryzowanym
punktem serwisowym.
OSTRZEŻENIE !
OTWARCIE OBUDOWY GROZI PORAŻENIEM PRĄDEM.
Nie wolno pod groźbą porażenia prądem zdejmować obudowy lub tylnej pokrywy z
urządzenia. Nawet gdy urządzenie jest wyłączone, wewnątrz obudowy może wystąpić
niebezpiecznie wysokie napięcie. W środku nie ma żadnych części, które użytkownik
może wymieniać lub naprawiać we własnym zakresie. W razie stwierdzenia
uszkodzenia, naprawy mogą być dokonywane wyłącznie przez autoryzowany punkt
serwisowy. Wymiany przewodu zasilającego może dokonać tylko specjalistyczny
warsztat serwisowy. Baterie i urządzenia z zainstalowanymi bateriami należy chronić
przed nadmiernym ciepłem pochodzącym od słońca, ognia itp.
OSTRZEŻENIE !
Aby uniknąć niebezpieczeństwa pożaru lub porażenia prądem, nie wolno wystawiać sprzętu na
działanie wody (np. deszczu) i należy chronić go przed wilgocią. Nie wolno umieszczać sprzętu w miejscach
narażających go na zroszenie (np. w pobliżu łazienek, saun), umieszczać na odtwarzaczu przedmiotów
zawierających płyny (np. wazony).
UWAGA !
Nie wolno blokować otworów wentylacyjnych. Należy zainstalować zgodnie z zaleceniami producenta.
Otwory znajdujące się w obudowie zostały wykonane dla zapewnienia wentylacji, prawidłowego działania i
zabezpieczenia przed przegrzaniem. Otwory te nie mogą być zasłaniane przez położenie urządzenia na
łóżku, sofie, dywanie lub na podobnej powierzchni. Urządzenia nie wolno umieszczać w powierzchni
zabudowanej np. półkach na książki lub w szafkach, chyba że zapewniona jest właściwa wentylacja lub
przestrzegane są zalecenia producenta.
NAPRAWY
Wszystkie czynności serwisowe muszą być dokonywane przez punkt serwisowy. Urządzenie należy
zgłosić do serwisu, jeśli upadło, został naruszony kabel zasilający, do środka dostała się jakakolwiek ciecz,
było trzymane na deszczu, nie pracuje prawidłowo lub słychać znaczące pogorszenie w jakości brzmienia.
USUWANIE WYEKSPLOATOWANYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH
Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien
być zaliczany do odpadów domowych i nie wolno wyrzucać razem z innymi odpadami z
gospodarstw domowych. Polskie prawo zabrania pod karą grzywny łączenia zużytego
sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Należy go przekazać
do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń
elektrycznych i elektronicznych. Dbając o pozbycie się produktu w należyty sposób,
można zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i
zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z
odpadami powstałymi ze zużytego sprzętu elektronicznego. Recykling materiałów
pomaga w zachowaniu surowców naturalnych. Aby uzyskać szczegółowe informacje o
recyklingu tego produktu, należy się skontaktować z władzami lokalnymi, firmą
świadczącą usługi oczyszczania lub sklepem, w którym produkt ten został kupiony.
CE
„KATION” Sp. z o.o. Sp. K. oświadcza, że odbiornik telewizji naziemnej DVB-T2
WIWA H.265 MINI LED zgodny jest z warunkami dyrektywy Parlamentu Europejskiego
i Rady RED 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji
ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń
radiowych. Producent w/w urządzenia „KATION” Sp. z o.o. Sp.K. powiadamia, że
deklaracja zgodności dostępna jest na stronie: /DeklaracjeWWW.WIWA.INFO.PL
2
Page 3
Spis treści
Lokalizacja
Urządzenie powinno stać na płaskiej, stabilnej powierzchni, z dala od innych urządzeń elektronicznych
jak odtwarzacze video, odbiorniki radiowe czy głośniki, od których zakłócenia elektromagnetyczne mogą
wpływać na jakość odtwarzanego obrazu i dźwięku. Umieszczając odbiornik w zamykanym regale musimy
zadbać o wolną przestrzeń wokół niego, gwarantującą prawidłową wentylację, a także w miejscu o małej
wilgotności powietrza, z dala od słońca i innych źródeł ciepła. Chroń urządzenie przed zalaniem.
Zasilanie
Jeśli odtwarzacz nie będzie używany przez dłuższy czas, należy go wyłączyć z gniazdka sieciowego. W
celu wyłączenia przewodu chwycić za wtyczkę, nie ciągnąć za sam przewód. Nie dotykać przewodu
zasilającego ani zasilacza sieciowego mokrymi rękami. Grozi to porażeniem prądem. Proszę używać tylko
zasilaczy zalecanych przez producenta urządzenia i dostarczonych wraz z urządzeniem. Nie umieszczać
zasilacza sieciowego w zamkniętej przestrzeni, takiej jak regał czy szafka AV. Chronić urządzenie przed
upuszczeniem i wstrząsem.
KWADRATY
Symbol ten informuje, że odbiornik jest urządzeniem bezpiecznym pod względem
elektrycznym, o ile wykorzystywany jest zgodnie z zaleceniami określonymi w rozdziale
dotyczącym bezpieczeństwa.
Wyładowania atmosferyczne
Dla większego bezpieczeństwa podczas burzy i przed zostawieniem urządzenia na dłuższy czas należy
wyłączyć urządzenie z gniazdka sieciowego. Pozwoli to na uniknięcie uszkodzeń spowodowanych przez
burzę i skoki napięcia w sieci energetycznej.
Czyszczenie
Obudowę i elementy sterujące należy czyścić miękką ściereczką zwilżoną roztworem łagodnego
środka myjącego. Nie używać wszelkiego rodzaju ściereczek ani proszków do szorowania, a także
rozpuszczalników, takich jak spirytus czy benzyna.
Baterie
Wyjmuj baterie z pilota, jeśli są zużyte lub gdy pilot nie będzie używany przez dłuższy czas. Używaj
tylko nowych baterii. Nie należy stosować baterii częściowo zużytych, pochodzących od różnych
producentów, łączyć starych z nowymi itd. Baterie zawierają szkodliwe substancje chemiczne, dlatego
powinny być w odpowiedni sposób utylizowane. Nie wolno baterii ładować, zwierać, podgrzewać ani
wkładać ich do ognia. Nie upuszczaj pilota gdyż grozi to uszkodzeniem pilota lub wyciekiem. Jeśli
stwierdziłeś wyciek lub wylanie baterii natychmiast wyjmij uszkodzone baterie, aby uchronić pilota przed
uszkodzeniem, a następnie oczyść pilota z resztek elektrolitu i ewentualnej korozji. Czas pracy baterii wynosi
zwykle około 1 roku przy czym żywot baterii jest zależny od wielu czynników, również stopnia
intensywności ich eksploatacji.
Uwaga !
NIEWŁAŚCIWE UŻYWANIE BATERII GROZI WYCIEKIEM ELEKTROLITU, KOROZJĄ A NAWET
ICH EKSPLOZJĄ.
Bezpieczeństwo i zalecenia eksploatacyjne
Spis treści
Szybkie uruchomienie urządzenia
Funkcje pilota zdalnego sterowania
Funkcja MEMO CONTROL
Użytkowanie pilota zdalnego sterowania
Połączenie odtwarzacza
Instrukcja instalacji
Ustawienia odtwarzacza DVB-T/T2 HEVC
Specyfikacja techniczna
Realizacja gwarancji
Warunki gwarancji
Uwagi serwisu
Gwarancja
Spis treści
3
-
2
-
3
-
4
-
5
-
6
-
7
-
8
-
9
-
10
-
12
-
13
-
14
-
15
-
16
Page 4

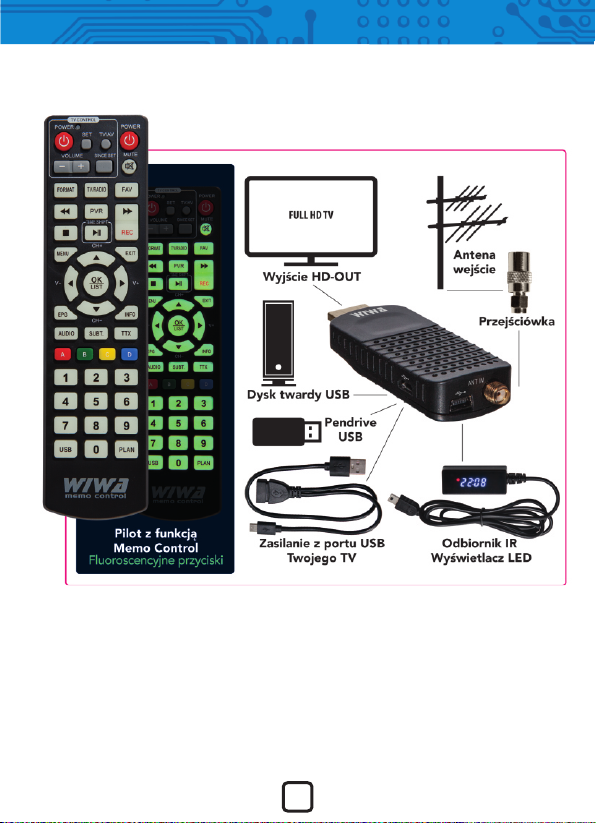

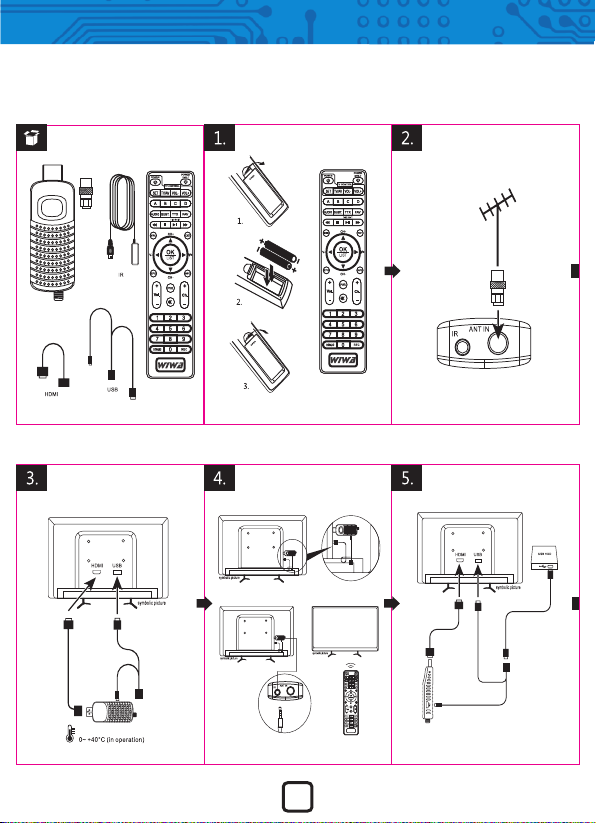

Szybkie uruchomienie urządzenia
Instrukcja obrazkowa szybkiego uruchomienia urządzenia, to intuicyjny poradnik. W
pięciu krokach podłączysz odtwarzacz WIWA H.265 MINI LED do telewizora. Kolejno
instalujemy baterie, podłączamy antenę, zasilanie, czujnik IR i podłączasz sygnał wideo
do złącza HDTV.
4
Page 5
Funkcje pilota zdalnego sterowania
TV CONTROL - Grupa pięciu przycisków do zaprogramowania i
obsługi funkcji MEMO CONTROL.
POWER (prawy)- Włączanie lub wyłączanie zasilania tunera STB.
MUTE - Włączanie - wyłączanie dźwięku.
FORMAT - Format wyświetlania, działa w trybie DVB-T.
TV/RADIO - Wybór TV - Radio.
FAV - Włącza funkcję ulubionych programów.
FR lub FF - Szybkie przewijanie do tyłu lub przodu.
FAV
TV/RADIO
FORMAT
MENU
EPG
AUDIO
A B
USB
PVR
TIME SHIFT
SUBT.
REC
C
PLAN
PVR - Bezpośrednie wejście w katalog z nagranym
materiałem za pomocą funkcji „REC”.
STOP - Zatrzymanie odtwarzania lub nagrywania.
PLAY/PAUSE - Odtwarzanie / pauza.
REC - Uruchomienie funkcji nagrywania.
MENU - Powrót do menu głównego - w funkcji DVB-T.
EXIT
- Przejście do katalogu - MULTIMEDIA.
EXIT - Zamykanie trybu / menu.
V+ / V- - Zwiększanie / zmniejszenie poziomu głośności.
OK/LIST - Potwierdzenie wybranych funkcji.
- Lista programów w funkcji DVB-T.
CH+ - Przycisk kierunku / kanał do góry.
INFO
CH- - Przycisk kierunku / kanał w dół.
EPG - Uruchomienie przewodnika po programach.
TTX
INFO - Informacje w trakcie odtwarzania i nagrywania.
AUDIO - Wejście do trybu audio - pozwala
D
na zmianę ścieżki dźwiękowej.
SUBTITLE - Wybór napisów podczas oglądania filmów.
TTX - Przycisk telegazety.
A - czerwony - Przejście do funkcji Multimedia z DVB-T
- Pełny podgląd obrazu - działa w funkcji FILM.
B - zielony - Zmiana rozdzielczości wyświetlanego
programu - działa w funkcji DVB-T.
- Funkcja powtarzania „od A- do B” - działa w
funkcji FILM.
C - żółty - Klawisz zmiany formatu wyświetlanego
obrazu - działa w funkcji DVB-T.
D - niebieski - Plan nagrywania - działa w funkcji DVB-T.
- GO TO - odtwarzanie filmu od określonego
czasu - działa w funkcji FILM.
1 - 9 - Przyciski numeryczne .
- W trybie „FILM” dzielenie materiału na 9 części.
USB - Bezpośrednie przejście w tryb „MULTIMEDIA”
PLAN - Włączenie funkcji „Plan Nagrywania”.
5
Page 6
Funkcja MEMO CONTROL
FUNKCJA „MEMO CONTROL”
Dzięki dostarczonemu w komplecie pilotowi z system „MEMO CONTROL” można obsługiwać jednym
pilotem zarówno dekoder DVB-T WIWA H.265 MINI LED jak i odbiornik telewizyjny.

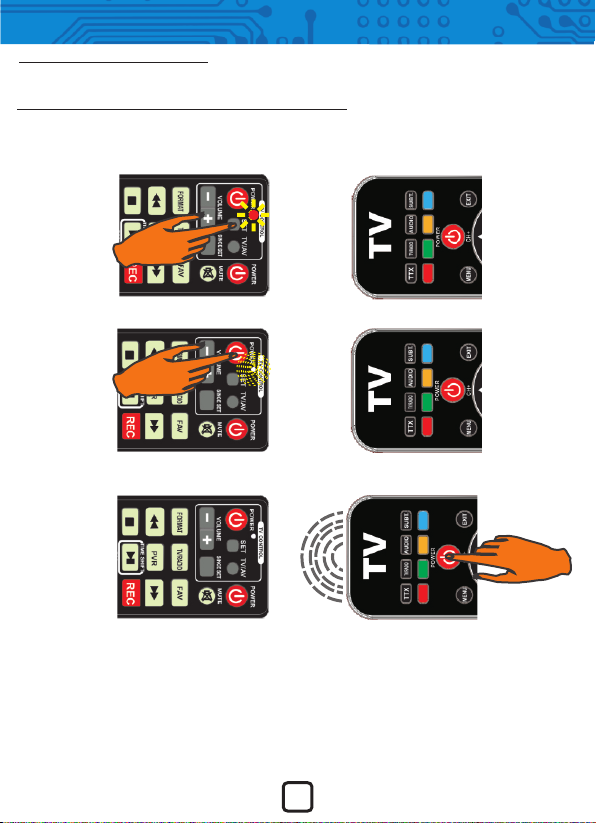

Programowanie pilota systemu „MEMO CONTROL”
Pilot WIWA posiada cztery programowalne przyciski. Aby rozpocząć programowanie, należy położyć
pilot WIWA naprzeciwko ( ok. 1-10cm) pilota odbiornika TV od którego ma się nauczyć wybranej funkcji.
1. Na pilocie WIWA przytrzymujemy przycisk SET (ok. 3-5 sek.), aż kontrolka zaświeci się jaśniejszym niż
przy normalnej pracy czerwonym światłem.
2. W celu zaprogramowania któregoś z czterech klawiszy naciskamy 1 raz wybrany przez nas przycisk (np.
POWER), w tym momencie czerwona kontrolka zacznie migać.
3. Na Twoim pilocie naciskamy 1 raz przycisk, którego funkcja ma zostać przypisana do wybranego
wcześniej przycisku na pilocie WIWA (np. POWER). W tym momencie czerwona kontrolka na pilocie WIWA
powinna zamigać i przejść do stanu ciągłego jasnego świecenia, jest to sygnał przypisania zadanej funkcji.
4. Aby zaprogramować kolejne przyciski należy powtórzyć czynności z pkt. 2 i 3. Programujemy
pozostałe przyciski ( w naszym przypadku - VOL+, VOL- i TV/AV)
Uwaga !
Zaprogramować można dowolnych pięć przycisków z innego pilota, bez względu na ich funkcje. Pilot
„WIWA MEMO” w oznaczonej strefie TV CONTROL posiada cztery programowalne przyciski - POWER,
TV/AV, VOL- i VOL+ . Oznaczenie przycisków w strefie TV CONTROL jest przyjęte przez nas jako najczęściej
stosowane i wystarczające do prawidłowej obsługi odbiornika telewizyjnego w zakresie odbioru telewizji
cyfrowej DVB-T. Jednocześnie każdy z programowalnych przycisków można zaprogramować dowolną
funkcją inną niż nasza dedykacja.
5. Aby zakończyć programowanie przycisków należy przycisnąć przycisk SET. Spowoduje to wygaszenie
diody sygnalizacyjnej.
6
Page 7
Użytkowanie pilota zdalnego sterowania
Instalacja baterii
1. W c elu uru chomienia pilota nal eży wło żyć dwi e baterie typu A AA.
2. Ab y wymienić zuż ytą bat eri ę otwórz komorę baterii pil ota .
3. Włóż do środ ka dwie bat erie typu AAA, stosując się do oznaczeń (+/-)
umies zcz onych wewnątrz komo ry.
4. Zamk nij pok rywę komory pilota.
Uwa gi:
— Wyjmu j bater ie z p ilo ta, jeś li są zużyt e lub gdy pil ot nie będzie używan y przez dłuższ y czas;
— Uż ywa j tylko nowych baterii. Nie nal eży stosować bat eri i częściowo zuży tyc h, pochodząc ych od
różnych produce ntó w, łączy ć starych z n owy mi itd. ;
— Ba ter ie zaw ierają szkodli we sub sta ncj e chem iczne, dlatego powin ny być w odpowi edn i spos ób
uty lizowane ; nie wol no baterii ład ować, zwiera ć, podg rze wać ani wkł ada ć ich do ogn ia;
— Ni e upusz cza j pilot a gdyż grozi to uszkodzeniem pil ota lub wyc iekiem bat erii.
— Je śli s twi erd ziłeś wy ciek lub w yla nie bate rii naty chmiast wyjmij uszkodzon e bateri e, ab y
uchronić pilota przed uszk odz eni em, a n ast ępn ie oc zyść pilota z r esz tek e lektrolitu i
ewentualnej kor ozj i;
— Cz as p racy baterii wyn osi zwykle około 1 r oku prz y czym żywot b ate rii jest zale żny od w ielu
czy nników, również stopnia int ens ywn ości ich eksploatac ji;
Za sad y uż yw ani a pi lo ta
Aby ste row ani e zd aln e odtwa rza cze m fu nkc jon owało p opr awnie n ale ży naki ero wać pil ota na
czu jnik zda lnego ster owa nia , umi esz czo ny na p rze dnim pan elu, prz y czym o dległość pilo ta od
urządzenia ni e pow inn a być większa niż 5m, a ką t odc hyl enia wiązki od os i pro sto padłej do front u
urządzenia, nie moż e przekrac zać 30 w każdym z kieru nkó w.
Uwa gi:
— Pi lot powinie n działać bez z arz utu w wię kszości p omieszczeń pod war unkiem, ż e n a drodze
wiązki nie ma żadn ych prz esz kód;
— Ni e zasta wia j przod u odtwarza cza bow iem moż e to być pow ode m w za kłócenia ch prac y pilot a;
— Do pus zczalne p ara metry (max. odl egłość i kąt odchy len ia) ró żni ą się w za leż ności od
zmi enności waru nkó w panuj ący ch w p omieszczeni u np.: jasn ość ;
— Un ika j sy tua cji gdy pil ot naki ero wyw any jes t na źródła sil neg o świat ła taki e jak światło
słoneczne, lamp y fluoresc enc yjn e itp. ;
— Ni e należ y używać pilota jed nocześnie z pilotem od innego urzą dze nia .
— Ni e kładź p ilota w mokrych lub wilgotnyc h podłożac h ani w miejscac h narażonych na zal ani e
wodą lub innymi płynami
— Ni gdy nie dem ontuj pilota!
0
UWAGA
NIE WŁAŚCIWE U ŻYWA NIE BATERII GROZI WYC IEKIEM ELEKTR OLI TU, KOROZJĄ A
NAWET ICH EKSPLOZJĄ.
7
Page 8
Podłączenie odtwarzacza
Pod łą czeni e od twa rz ac za WIWA H.2 65 MIN I LE D
Poniżej przedst awi amy kilk a s pos obó w p odł ączeń i p rzyłączeń dźwi ęku , o bra zu i urządzeń
zewnętrznyc h do tunera DVB-T/ T2 WIWA H.265 MIN I LED.
Pod łą czeni e pa mi ęci zew nę trz ne j
O dbi orn ik współpra cuj e z urzą dze nia mi pamięci obs ług ują cymi standard USB 2.0 i 3.0. Dla
prawidłoweg o, stabiln ego nag ryw ani a i odt warzania wymagane są pamięc i o prę dko ści zap isu
9.0MB/s lub sz ybsze. Woln iej sze dyski twar de i pam ięc i flash mog ą nie fu nkc jonować, mi eć
problemy z n agr ywa niem o bja wiające s ię zac inaniem obraz u lub n ie dzi ała ć w ogóle! J edynym
warunkiem j est zało żen ie na dysku j edn ej podstawowej p art ycji i sfor mat owanie jej w s ystemie
NTS F (zalecane) lub FAT32.
Uwa ga!
J eśl i pam ięć l ub dysk HDD z part ycj ą NTF S nie będz ie się uruchamia ła podcz as nagry wan ia,
należy sprzęt podłą czy ć do kom put era PC i uruchomić funkc ję „ bez pie cznego usunięci a
urz ądzenia USB”. Pozwoli to na wyczyszczeni e z niepotrzeb nyc h zapisów partycję NTFS .
8
Page 9
Instrukcja instalacji
Pierwsza instalacja tunera telewizji cyfrowej DVB-T/T2 HEVC
Korzystając z instrukcji zawartych w rozdziale "Podłączanie odtwarzacza" należy dokonać niezbędnych
do działania połączeń. Przy pierwszym uruchomieniu odtwarzacza pojawi się „Przewodnik Instalacji”
telewizji cyfrowej DVB-T2 (Przewodnik pojawi się też po każdym przywróceniu ustawień fabrycznych).
W menu „Przewodnik Instalacji” za pomocą przycisków ▲/▼ wybieramy odpowiednie ustawienia, a
za pomocą przycisków ◄/► dokonujemy wyboru wartości ustawień. Mamy następujące ustawienia:
ź Język OSD - Język wyświetlanego OSD.
ź Kraj - W tym miejscu wybieramy kraj w którym będziemy instalować urządzenie.
ź Zasilanie anteny - Funkcja pozwala na włączenie lub wyłączenie zasilania anteny.
ź Typ skanowania - Pozwala na ustawienie - „Kanały FTA” (tylko darmowe kanały - ta opcja
jest przez nas zalecana) lub „Wszystkie Kanały” (kanały FTA i kodowane).
Na koniec przyciskiem „OK” zatwierdzamy „Wyszukiwanie Kanału”. Gdy wyszukiwanie zostanie
zakończone odtwarzacz przejdzie do wyświetlania pierwszego programu z listy.
Interfejs użytkownika daje możliwość korzystania z wielu ustawień i funkcji odbiornika. Niektóre przyciski
pilota zdalnego sterowania umożliwiają bezpośredni dostęp do funkcji urządzenia.Najważniejsze przyciski
pilota są opisane, na przykład INFO, MENU, OK lub wyróżnione kolorami. Inne przyciski są wielofunkcyjne i
ich działanie zależy od wybranego przez użytkownika trybu urządzenia. Poniżej przedstawiono w skrócie
sposób korzystania z niektórych funkcji urządzenia dostępnych poprzez menu użytkownika.
1.Do poruszania kursorem w górę i w dół menu służą przyciski strzałek góra-dół pilota.
2.Do poruszania kursorem w lewo i w prawo menu oraz do włączania podmenu służą przyciski strzałek
prawo-lewo pilota zdalnego sterowania
3. Do wejścia w menu służy przycisk MENU.
4. Przycisk EXIT służy do wyjścia z menu, lub z funkcji.
5. Przy korzystaniu z podmenu przycisk OK służy do potwierdzenia wyboru.
INFO
Uruchomienie funkcji „INFO” dostępnej na pilocie, przez jednokrotne naciśnięcie klawisza podczas
wyświetlania programu powoduje wyświetlenie krótkiej informacji - numer kanału, nazwę stacji telewizyjnej,
czas trwania i tytuł aktualnego programu, oraz po nim bezpośrednio następującego.
Powtórne naciśnięcie klawisza „INFO” spowoduje pokazanie całej informacji o programie, a także u dołu
ekranu pokaże się wskaźniki jakości i siły sygnału.Wkażniki te umożliwiają znalezienie najlepszego
położenia anteny. Trwała wartość wskaźnika powyżej 80% gwarantuje prawidłowy odbiór programu.
FAV
Funkcja ta pokazuje ulubione grupy z programami, jeżeli te zostały wcześniej wybrane za pomocą
funkcji „Lista ulubionych” znajdującej się w „Kanał”.
OK
Włączenie przycisku „OK” daje nam możliwość szybkiego zobaczenia listy wszystkich dostępnych
kanałów.
EPG
Przycisk EPG (Electronic Programming Guide) na pilocie otwiera okno elektronicznego przewodnika po
programach. Dostępność usługi EPG, oraz ilość zawartych w niej informacji jest zależna od stacji i opcji
emisji sygnału w danym regionie i czy operator nadaje prawidłowe dane EPG. Jeśli dane takie nie są
nadawane okienka są puste! W oknie przewodnika po programach – EPG są dostępne informacje o
bieżących i następnych programach na poszczególnych programach. Dzięki nim poznajemy czas i datę
nadania interesującej nas audycji. Informacja ta znajduje się w okienku po lewej stronie, które nawigujemy
strzałkami „góra” lub „dół” znajdującymi się na pilocie. Dokładny opis wybranego (podświetlonego)
programu znajduje się w okienku po prawej stronie – przewijanie informacji uruchamiamy klawiszem „żółtym”
i „niebieskim” na pilocie. Przewinięcie informatora na inny kanał odbywa się za pomocą strzałek „prawo” lub
„lewo”. Przewodnik po programach posiada dodatkowe funkcje przydatne przy programowaniu nagrywania.
REC
Naciśnięcie na pilocie klawisza „REC” spowoduje rozpoczęcie nagrywania aktualnego programu. W
zależności od zastosowanej pamięci masowej inicjalizacja nagrywania, może trwać do kilkunastu sekund, aż
w lewym górnym rogu wyświetli się żółta „kropka” z czasem nagrywania. Aby zatrzymać nagrywanie
wciskamy klawisz „Stop” (z narysowanym kwadracikiem).
9
Page 10
Ustawienia odtwarzacza DVB-T/T2 HEVC
USTAWIENIA ODTWARZACZA WIWA H.265 MINI LED
Konfiguracji odtwarzacza dokonuje się poprzez odbiornik TV. Umożliwia to dostosowanie odtwarzacza
WIWA H.265 MINI LED do indywidualnych wymagań użytkowania. W menu systemu mamy następujące
grupy:
ź Program - edycja i sortowanie programów.
ź Obraz - ustawienia wyświetlania obrazu.
ź Wyszukiwanie kanałów - wyszukiwanie i programowanie programów telewizyjno-radiowych.
ź Godzina - ustawienie zegara i budzika.
ź Opcje - opcje związane z językiem obsługi odtwarzacza.
ź System - ustawienia systemowe.
ź USB - ustawienia odtwarzania multimediów.
Program
ź Edycja programu - Aby wejść w tę funkcję musimy wpisać hasło - fabrycznie jest to 000000. Funkcja
pozwala na edycję listy programów. Możemy ustalić własną kolejność programów. Usunąć nieoglądane
programy. „FAV” daje nam możliwość przypisania i skatalogowania dostępnych programów. Możemy je
przypisać do grup tematycznych przez nas faworyzowanych. Są to grupy: Filmy, Wiadomości, Sport,
Muzyka. Podczas pracy odtwarzacza w trybie DVB-T, używając klawisza „FAV” na pilocie możemy te
grupy wywołać. Niebieskim przyciskiem możemy całkowicie usunąć daną stacje. W funkcji „Edycja
programu” naciskając przycisk „EPG”, możemy zmienić wyświetlaną nazwę kanału. Funkcje edytora
nazwy kanału dają nam możliwość, poza użyciem podstawowych liter dużych i małych, zastosowanie
znaków specjalnych i cyfr.
ź EPG - elektroniczny przewodnik po programach
ź Sortuj - służy do wybrania automatycznego sposobu sortowania programów.
ź LCN - umożliwia włączenie/wyłączenie sortowania programów w kolejności określonej przez nadawcę.
Obraz
ź Proporcje - powoduje zmianę proporcji wyświetlanego obrazu. Do dyspozycji otrzymujemy możliwość
wyboru między następującymi formatami: AUTO, 4:3 Pełny, 4:3 Pan&Scan, 4:3 Letter Box i 16:9
Szeroki Obraz, 16:9 PillarBox i 16:9 Pan&Scan.
ź Rozdzielczość - działa tylko, gdy odtwarzacz jest podłączony za pomocą kabla HDMI i dotyczy tylko
jakości obrazu przy takim podłączeniu. Do dyspozycji dostajemy pięć trybów pracy: 576i, 576p, 720p,
1080i i1080p.
ź Format TV - daje możliwość wyboru standardu nadawania sygnału telewizyjnego na PAL lub NTSC.
Wyszukiwanie Kanału
ź Automatyczne wyszukiwanie - pozwala na automatyczne skanowanie i wyszukanie dostępnych
kanałów telewizyjnych i radiowych w całym zakresie częstotliwości.
ź Wyszukiwanie ręczne - służy do skanowania wybranego kanału (częstotliwości). Po ustawieniu
odpowiedniego kanału za pomocą kursorów na pilocie możemy sprawdzić na znajdującym się u dołu
wskaźniku „Jakość” czy mamy prawidłowy sygnał do skanowania lub czy na podanym kanale znajdują
się jakiekolwiek stacje do odtworzenia. Im więcej niebieskich kwadracików w wskaźniku tym lepszy jest
sygnał.
ź Kraj - funkcja daje nam możliwość doprecyzowania ustawień regionalnych poprzez ustawienie
odpowiedniego kraju w którym znajduje się odtwarzacz (np. Polska).
ź Zasilanie anteny - po włączeniu funkcji „Zasilanie anteny” odtwarzacz DVB-T WIWA H.265 MINI LED
pozwala na zasilanie anteny bezpośrednio z tunera. Zasilanie anteny bezpośrednio z tunera lub
telewizora pozwala na odłączenie zewnętrznego zasilania z gniazda 230V i wyłączenie zasilania anteny
w funkcji standby. Zachęcamy do wykorzystania tej opcji. Pozwoli to zaoszczędzić energię elektryczną,
dzięki czemu ograniczymy koszty, ale także zadbamy o środowisko naturalne.
UWAGA !
Tylko niektóre anteny są przystosowane do zasilania z tunera.
Anteny polecane przez nas i pracujące prawidłowo w trybie zasilania z tunera WIWA H.265 MINI
LED to modele anten WIWA AN200 i WIWA AN220.
10
Page 11
Ustawienia odtwarzacza DVB-T/T2 HEVC
Czas
Ta grupa ustawień pozwala na precyzyjne ustawienie czasu. Ustawienia te są istotne z punktu widzenia
poprawnego działania przewodnika programowego EPG oraz nagrywania.
ź Przesunięcie czasu - przez ustawienie „Auto” odbiornik automatycznie ustawia jako rejon strefę
czasową dla Warszawy, która to jest obowiązująca w całej Polsce.
ź Strefa czasowa - gdy wyłączymy funkcję „Auto” w menu „Różnica czasowa” to będziemy mogli ręcznie
ustawić strefę czasową.
ź Auto czuwanie - umożliwia zaprogramowanie automatycznego wyłączenia odbiornika po upływie
określonego czasu (od 1 do 12 godzin).
ź Ustawienie wyświetlenia - umożliwia na wyłączenie wyświetlania zegara na wyświetlaczu tunera.
Opcje
ź Język OSD - ustawienie języka wyświetlanego OSD.
ź Język napisów - powoduje ustawienie podstawowego języka napisów.
ź Język audio - ustawia podstawowy język dialogowy.
ź Cyfrowe audio - ustawienie dźwięku cyfrowego.
System
ź Ochrona rodzicielska - po wprowadzeniu hasła (fabryczne hasło to 000000), pozwala określić wiek
użytkownika odbiornika w celu zablokowania hasłem kanałów oznaczonych przez nadawcę jako
dostępnych dla danej grupy wiekowej.
ź Ustaw hasło - funkcja pozwala na zmianę hasła, które blokuje najważniejsze ustawienia odtwarzacza.
Aby zmienić hasło systemowe należy wprowadzić stare hasło, a następnie dwukrotnie nowe hasło
potwierdzając przyciskiem „OK”. Domyślne ustawione jest hasło 000000. Hasło w zależności od
upodobań właściciela można zmienić na dowolne składające się z sześciu cyfr.
ź Przywróć ustawienia fabryczne - po wprowadzeniu hasła (fabryczne hasło to 000000) powoduje
skasowanie wszystkich dokonanych przez użytkownika ustawień i kanałów. Funkcja ta powinna być
wywołana jeśli przy pierwszym uruchomieniu odbiornika, użytkownik nie został przywitany ekranem
powitalnym „prosta instalacja" oraz po każdorazowym zaktualizowaniu oprogramowania odbiornika.
ź Informacja - po wciśnięciu tego klawisza pojawi się plansza informacyjna w której jest wyświetlona
aktualna wersja zaprogramowanego oprogramowania.
ź Aktualizacja oprogramowania - funkcja ta pozwala na aktualizacją oprogramowania.
ź Ustawienia adaptera WIWA - tu można skonfigurować adapter WIWA, a następnie w menu USB /
Aplikacje adaptera spróbować się połączyć.
USB
Odbiornik naziemnej telewizji cyfrowej WIWA H.265 MINI LED jest również pełnowartościowym
odtwarzaczem plików multimedialnych. Za jego pomocą można słuchać muzyki, oglądać zdjęcia, filmy i
nagrane programy.
ź Multimedia - wybór rodzaju danych multimedialnych odczytywanych poprzez złącze USB. Jeśli nie jest
podłączone urządzenie USB na ekranie pojawi się komunikat „Nie znaleziono urządzenia USB".
ź Ustawienia zdjęć - ustawienia te pozwalają na zmianę trybów prezentacji zdjęć w trakcie pokazu takich
jak czas slajdu, tryb slajdu i współczynnik proporcji.
ź Ustawienia filmu - w tej opcji mamy możliwość ustawienia wyświetlania napisów dodanych do pliku z
wideo. Typ napisów - tu ustawiamy wielkość liter napisów. Kolor Tła - pozwala na ustawienie tła napisów i
jego koloru. Kolor napisów - tu ustawiamy kolor wyświetlanych liter.
ź Ustawienia PVR - pozwala na określenie parametrów dysku przewidzianego do użycia w funkcjach
nagrywania, dając możliwość sformatowania pamięci USB. Urządzenie nagrywające - „Dysk”
informacje o podłączonej pamięci, „Rozmiar” maksymalna ilość pamięci poświęcona w funkcji
„Timeshift”. Formatowanie - funkcja formatowania pamięci (do wyboru FAT32 lub NTFS).
ź Aplikacje adaptera - umożliwiają dostęp do serwisowych funkcji i aplikacji adaptera WIWA USB.
O instrukcji obsługi
Poprawioną i pełną instrukcję znajdą Państwo na stronie www.wiwa.info.pl
11
Page 12
Specyfikacja techniczna
Zasilanie na wejściu:
Pobór mocy maksymalny:
Ciężar netto:
Wymiary zewnętrzne (szer./głęb./wys.):
Tuner naziemnej telewizji cyfrowej:
Odtwarzane formaty video:
Napisy:
Odtwarzane formaty audio:
Zdjęcia:
Obsługiwane rozdzielczości:
Złącza USB:
Wyjście audio:
5V / 1.5A DC
7.5 W
ok. 50 g
65 x 30 x 10 mm
Odbiornik kompatybilny z standardem drugiej
Odbiór kanałów Full HD wysokiej rozdzielczości
(High Definition) i SD standardowej rozdzielności
*plik txt musi posiadać tą samą nazwę co pliku video.
generacji DVB-T/T2 HEVC.
Skalowanie sygnału PAL do rozdzielczości
576p 720p, 1080i, 1080p
H.265/HEVC, MKV, MOV, AVI, MP4, AVI, XVID,
MPEG4, AVC/H.264, TS, 3GP, MPEG, MPG, MP4,
obsługa pamięci flash i dysków twardych USB
MOV, VOB, DIVX, FLV.
Polskie napisy .TXT
SRT, SUB, ASS, SSA, SAM.
MP3, AAC, M4A, Digital Sound DVB-T/T2
JPG, JPE, JPEG, BMP, PNG.
1080P, 1080i, 720P, 576P, 576i i AUTO.
1 x USB mini z przejściem na USB
FAT32 i NTFS
Digital Sound (HD-OUT)
Adapter WIWA (opcja)
Wyjścia video:
Tuner & odtwarzacz WIWA H.265 MINI LED
Pilot Memo Control
Podstawowa instrukcja obsługi
UWAGA!
Firma WIWA zastrzega sobie prawo do zmiany parametrów technicznych urządzenia bez
uprzedzenia. Produkt jest poddawany stałym modernizacjom, w związku z czym zastrzegamy sobie
prawo do wprowadzania modyfikacji i zmian bez powiadomienia. Opisy obsługi i realizacji funkcji
zawarte w niniejszym podręczniku nie muszą w 100% odpowiadać rzeczywistym parametrom
odtwarzacza.
Znaki handlowe i zastrzeżone innych firm są ich własnością i zostały tutaj wymienione wyłącznie dla
celów informacyjnych.
USB
FULL HD-OUT - cyfrowe
1 szt.
1 szt.
1 szt.
12
Page 13

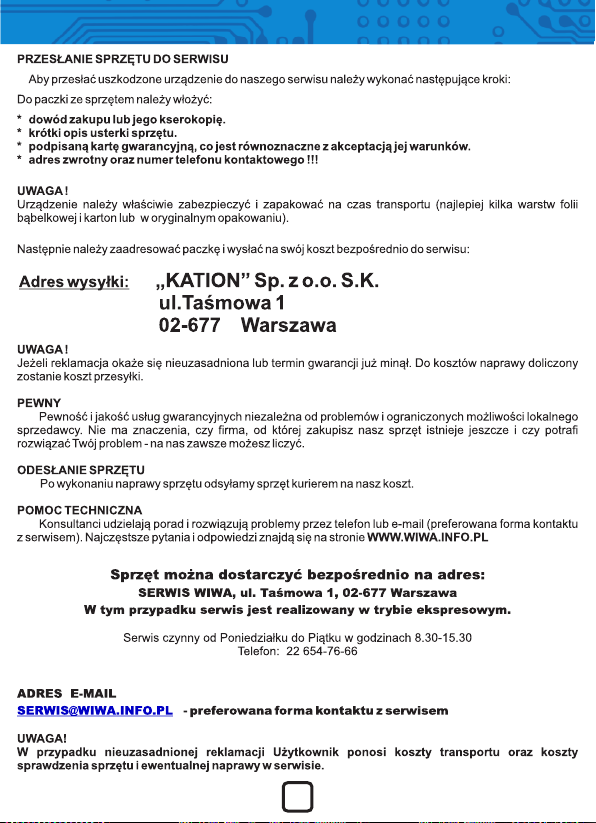

Realizacja gwarancji
13
Page 14
Warunki gwarancyjne
ź Odtwarzacze WIWA H.265 MINI LED posiadają 24 miesięczną gwarancję w autoryzowanym serwisie
licząc od daty sprzedaży.
ź Roszczenia gwarancyjne będą realizowane poprzez naprawę urządzenia. Ujawnione w czasie trwania
gwarancji usterki będą naprawiane bezpłatnie przez autoryzowany serwis w terminie 14 dni roboczych
licząc od daty przyjęcia produktu do naprawy lub 30 dni roboczych, gdy zaistnieje konieczność
sprowadzenia części z zagranicy.
ź Po wykryciu usterki użytkownik zobowiązany jest do niezwłocznego dostarczenia produktu do punktu
serwisowego celem dokonania naprawy, przy czym uszkodzonego produktu nie wolno użytkować pod
rygorem utraty uprawnień gwarancyjnych.
ź WIWA nie gwarantuje, że produkt spełni wymagania klienta oraz że jego działanie będzie nieprzerwanie
bezawaryjne.
ź Gwarant nie będzie odpowiadał za jakiekolwiek uszkodzenia obudowy takie jak zarysowania i
pęknięcia, wgniecenia, odbarwienia elementów obudowy i elementów wykonanych z tworzywa
sztucznego ,uszkodzeń tego produktu spowodowanych przez jego nadmierne lub niewłaściwe
użytkowanie, przez naturalne zużycie lub zdarzenia losowe.
ź W gwarancji firmy WIWA nie uwzględniono sprzętu podłączonego do odtwarzacza.
ź Serwis ma prawo zażądać okazania dokumentu zakupu urządzenia w celu weryfikacji danych
wpisanych w karcie gwarancyjnej. Jakiekolwiek zmiany, zatarcia, zamazania, braki lub niezgodności
danych w karcie gwarancyjnej i dokumencie zakupu lub na produkcie powoduje utratę uprawnień
gwarancyjnych.
ź W razie utraty karty gwarancyjnej następuje utrata uprawnień gwarancyjnych, a duplikaty karty
gwarancyjnej nie będą wydawane.
ź Uszkodzenie lub zerwanie plomby gwarancyjnej skutkuje utratą gwarancji (w tym przypadku
Użytkownik ponosi koszty naprawy odtwarzacza).
ź Gwarant odpowiada za wady wynikłe z przyczyny tkwiącej w sprzedanym towarze, natomiast nie są
ob jęt e gw aran cj ą us zko dze nia p ow sta łe p o je go w yda niu , a w szc ze góln oś ci
spowodowane:niewłaściwym przechowywaniem, transportem, przeładunkiem, niedbałością klienta,
nadużywaniem produktu lub stosowania go niezgodnie z instrukcją obsługi, albo przepisami
bezpieczeństwa, samowolnymi próbami naprawy, modyfikacji lub jakiejkolwiek ingerencji w produkt
przez nieupoważnione osoby, zdarzeniami losowymi takimi jak pożar, powódź, uderzenie pioruna,
nieprawidłowym napięciem zasilającym lub inną klęską żywiołową czy nieprzewidywalnym wypadkiem
oraz na wskutek uszkodzenia niezawinionego przez gwaranta, w tym uszkodzenia chemicznego i
mechanicznego.
ź Gwarancja nie obejmuje także testów kontrolnych wykonanych na życzenie klienta oraz czynności, do
wykonania, których zgodnie z instrukcją obsługi zobowiązany jest użytkownik, uszkodzenia
wyposażenia dodatkowego, podstawek, kabli połączeniowych itp...
ź Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z
niezgodności towaru z umową.
ź Gwarancja traci także ważność w przypadku przeniesienia prawa własności na mocy jakiejkolwiek
umowy lub czynów karalnych.
ź Wszystkie wadliwe części, które wymieniono podczas naprawy stają się własnością punktu
serwisowego.
ź Za normy jakości pracy produktu przyjmuje się normy producenta.
ź Decyzja punktu serwisowego odnośnie zasadności zgłaszanych usterek jest decyzja ostateczną.
ź Niniejszą gwarancję stosuje się po przedstawieniu przez użytkownika w punkcie serwisowym
poprawnie wypełnionej, ważnej karty gwarancyjnej, wadliwego produktu, dokładnego opisu
występującej usterki, dokumentu zakupu na żądanie serwisu.
ź Reklamowany produkt musi być dostarczony do punktu serwisowego w oryginalnym fabrycznym
opakowaniu (zabezpieczenie przed uszkodzeniem mechanicznym). Naprawiony produkt będzie
odesłany do klienta na koszt serwisu.
ź W przypadku stwierdzenia przez punkt serwisowy, że usunięcie wady nie jest możliwe, klient otrzyma
produkt o parametrach technicznych zbliżonych lub lepszych od produktu reklamowanego.
ź W sprawach nieuregulowanych niniejszymi zasadami gwarancyjnymi mają zastosowanie
postanowienia Kodeksu Cywilnego.
14
Page 15

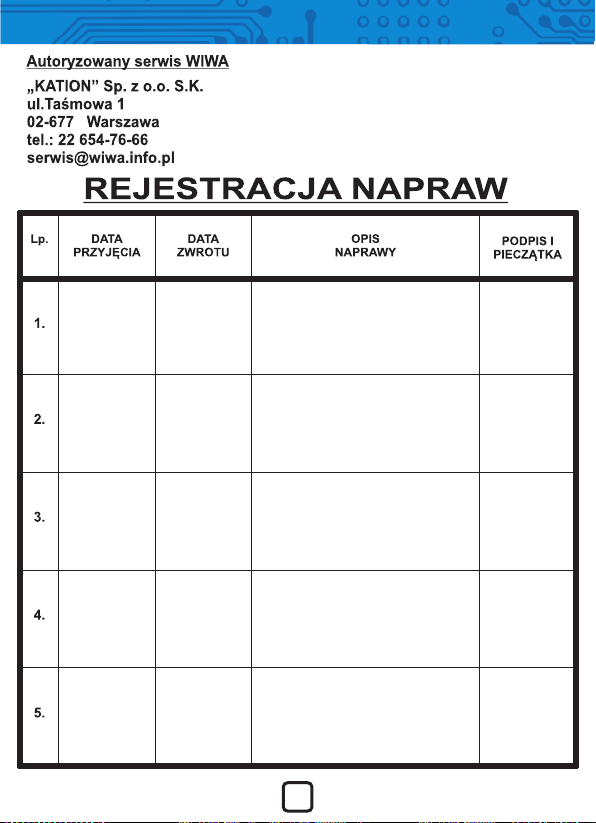

Uwagi serwisu
15
Page 16
Karta gwarancyjna
WIWA H.265 MINI LED
Numer seryjny:
Data zakupu towaru przez Użytkownika:
Sprzedawca:
(podpis i stempel)
Loading...
