Witt WIF 97-3, WIS 44-9, WIP 97-3, MIP 82 DK, MIF 82 NO User Manual [fi, da, sv, no]

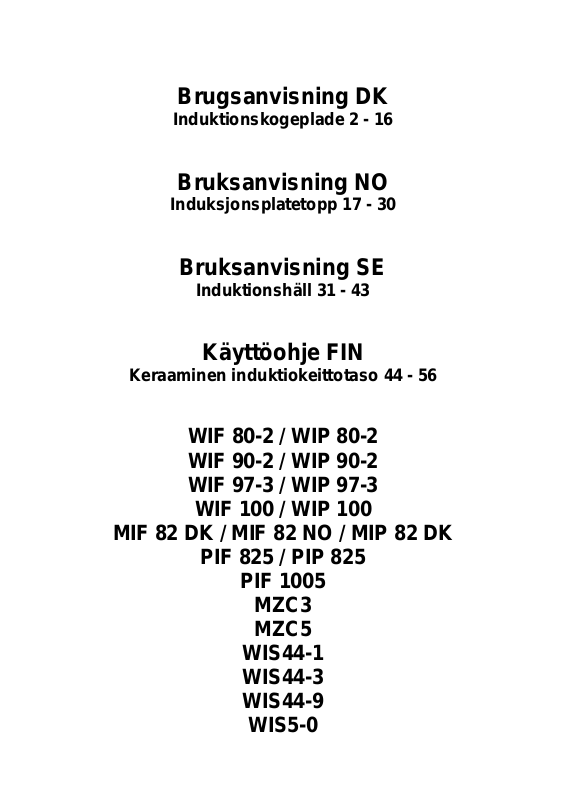

Brugsanvisning DK

Induktionskogeplade 2 - 16

Bruksanvisning NO

Induksjonsplatetopp 17 - 30

Bruksanvisning SE

Induktionshäll 31 - 43

Käyttöohje FIN

Keraaminen induktiokeittotaso 44 - 56

WIF 80-2 / WIP 80-2
WIF 90-2 / WIP 90-2
WIF 97-3 / WIP 97-3

WIF 100 / WIP 100

MIF 82 DK / MIF 82 NO / MIP 82 DK

PIF 825 / PIP 825

PIF 1005

MZC3

MZC5
WIS44-1
WIS44-3
WIS44-9

WIS5-0

2

INDHOLDSFORTEGNELSE

SIKKERHEDSFORANSTALTNINGER ....................................................................................... 3

BESKRIVELSE AF KOGEPLADEN ............................................................................................ 5

Tekniske data .......................................................................................................................... 5

Betjeningspanel ....................................................................................................................... 5

Finger-touch betjening ............................................................................................................. 6

Display ..................................................................................................................................... 6

Restvarmeindikator .................................................................................................................. 6

Sikkerhed ved overophedning ................................................................................................. 6

BETJENING AF KOGEPLADEN ................................................................................................ 6

Inden De tager kogepladen i brug ............................................................................................ 6

Induktionsprincippet ................................................................................................................. 6

Sådan tænder De for kogepladen ............................................................................................ 7

Automatisk registrering af manglede/uegnet kogegrej ............................................................. 7

Timerfunktion ........................................................................................................................... 7

Boosterfunktion ........................................................................................................................ 8

Opkogningsautomatik .............................................................................................................. 8

Låsetast ................................................................................................................................... 9

Simrefunktion [ U ] (valgfri) ...................................................................................................... 9

Pausefunktion [ || ] ................................................................................................................... 9

KOGEGREJ ............................................................................................................................... 10

Egnet kogegrej ....................................................................................................................... 10

Uegnet kogegrej .................................................................................................................... 10

Indstillingsområder ................................................................................................................. 10

RENGØRING OG VEDLIGEHOLDELSE .................................................................................. 11

PROBLEMLØSNINGSOVERSIGT ............................................................................................ 11

MILJØBESKYTTELSE .............................................................................................................. 12

INSTALLATION ......................................................................................................................... 12

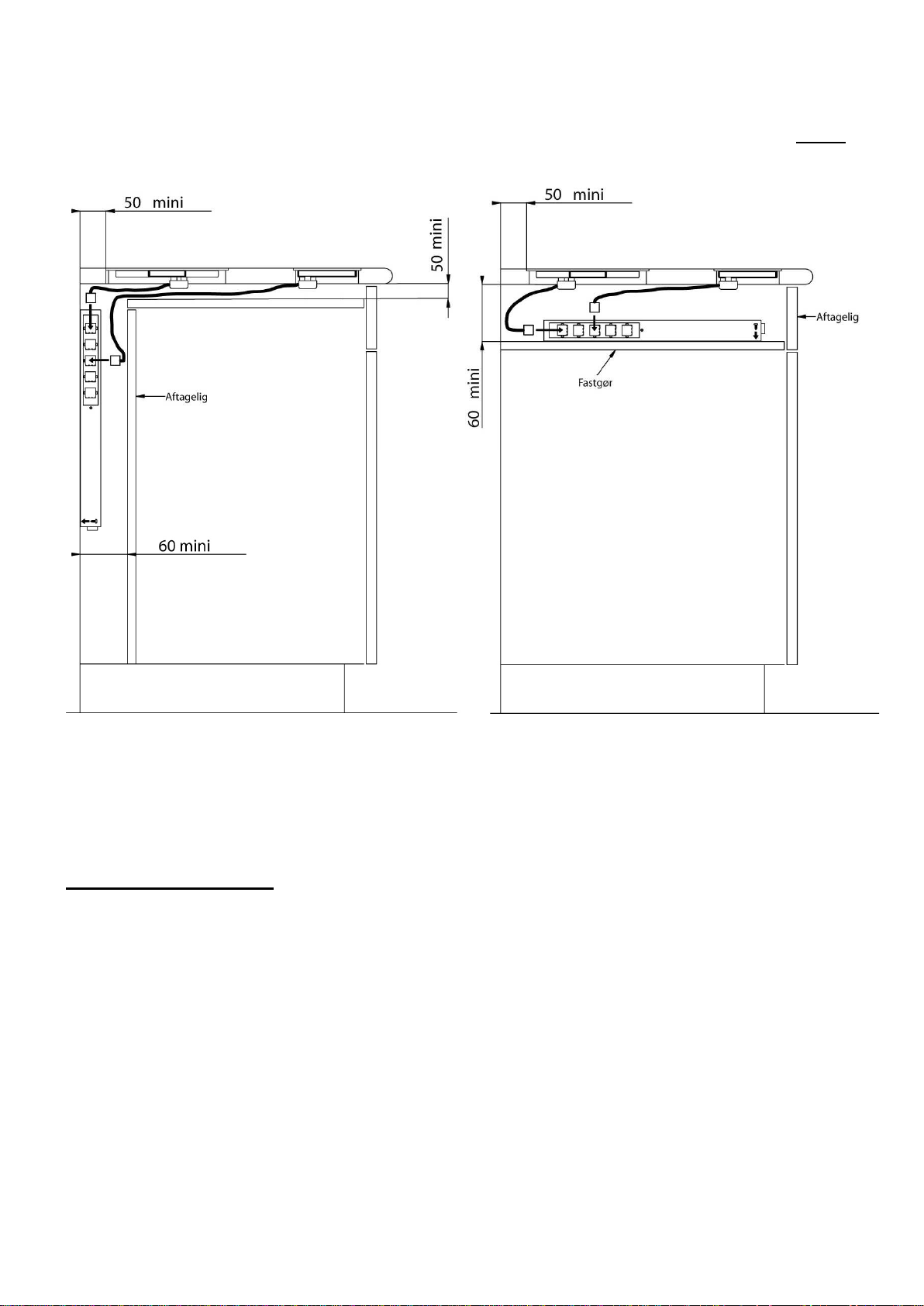

Indbygning ............................................................................................................................. 12

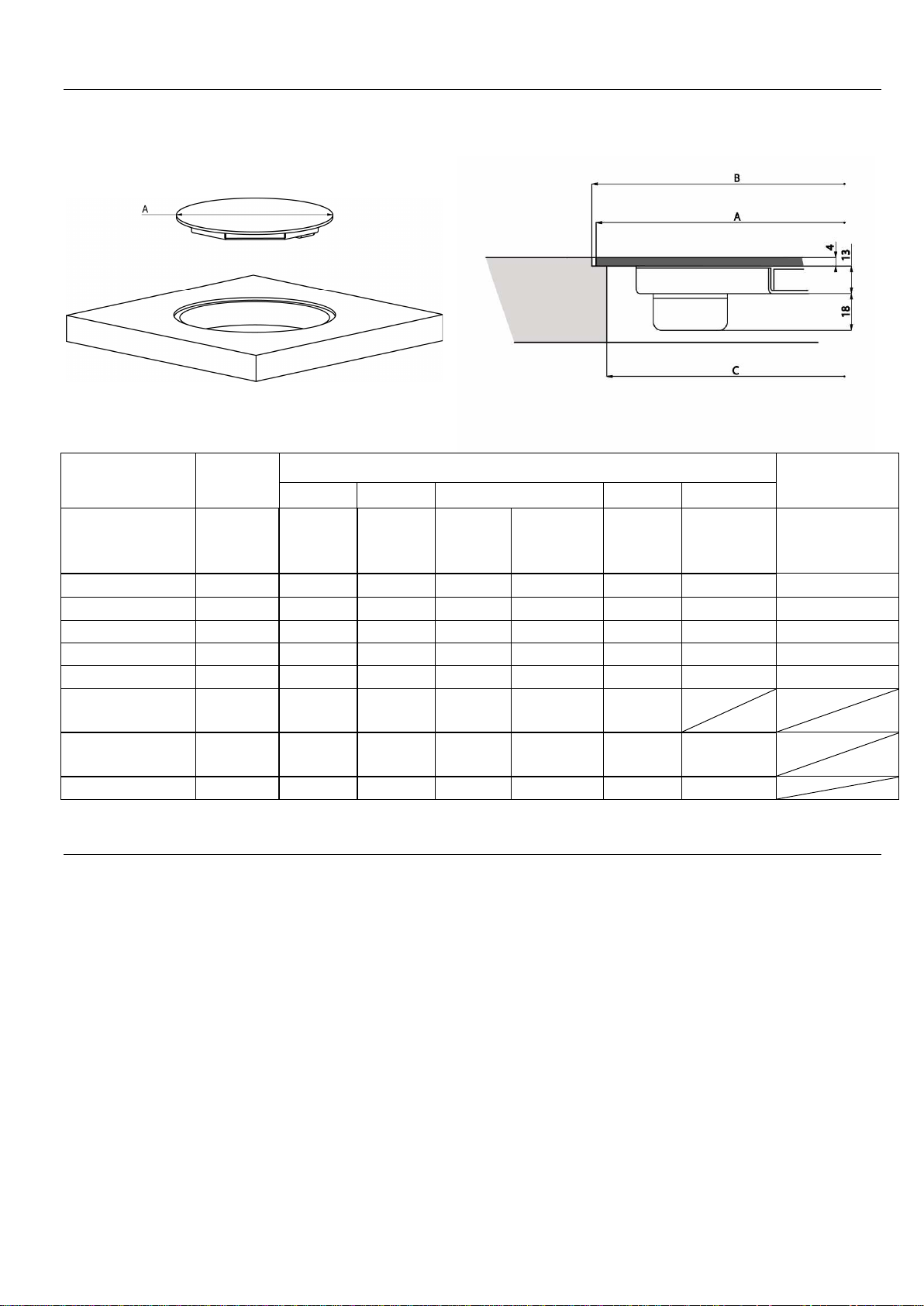

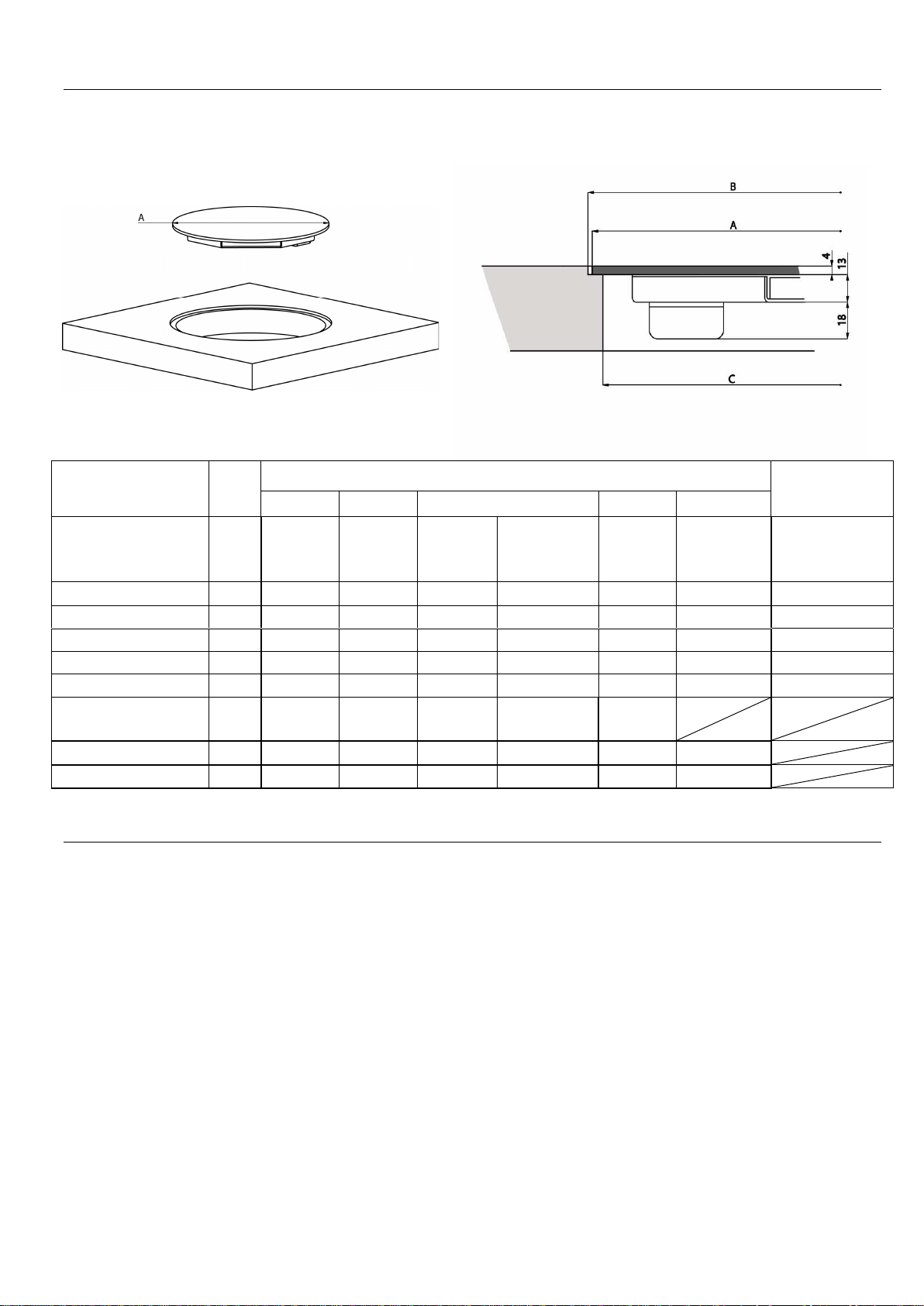

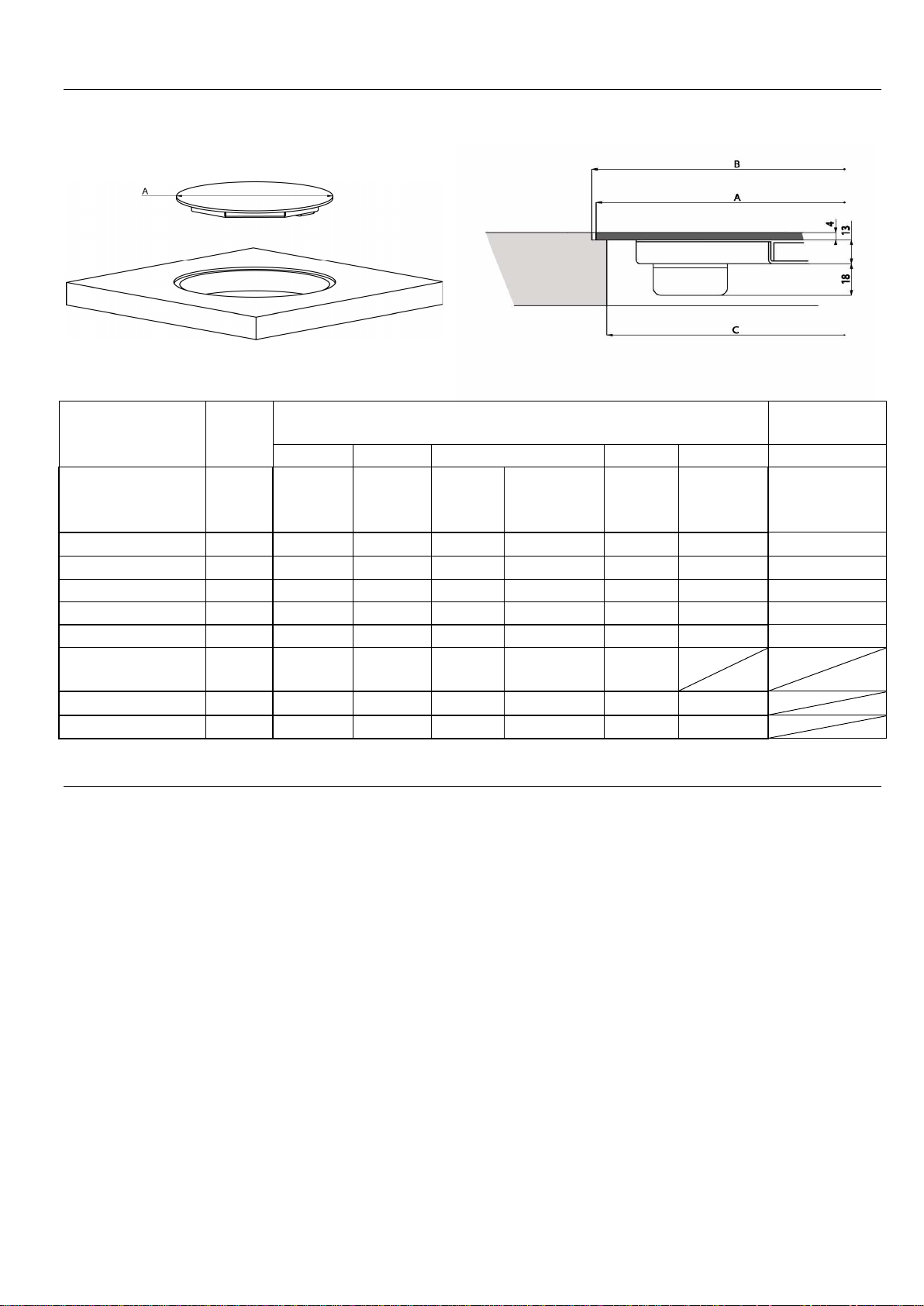

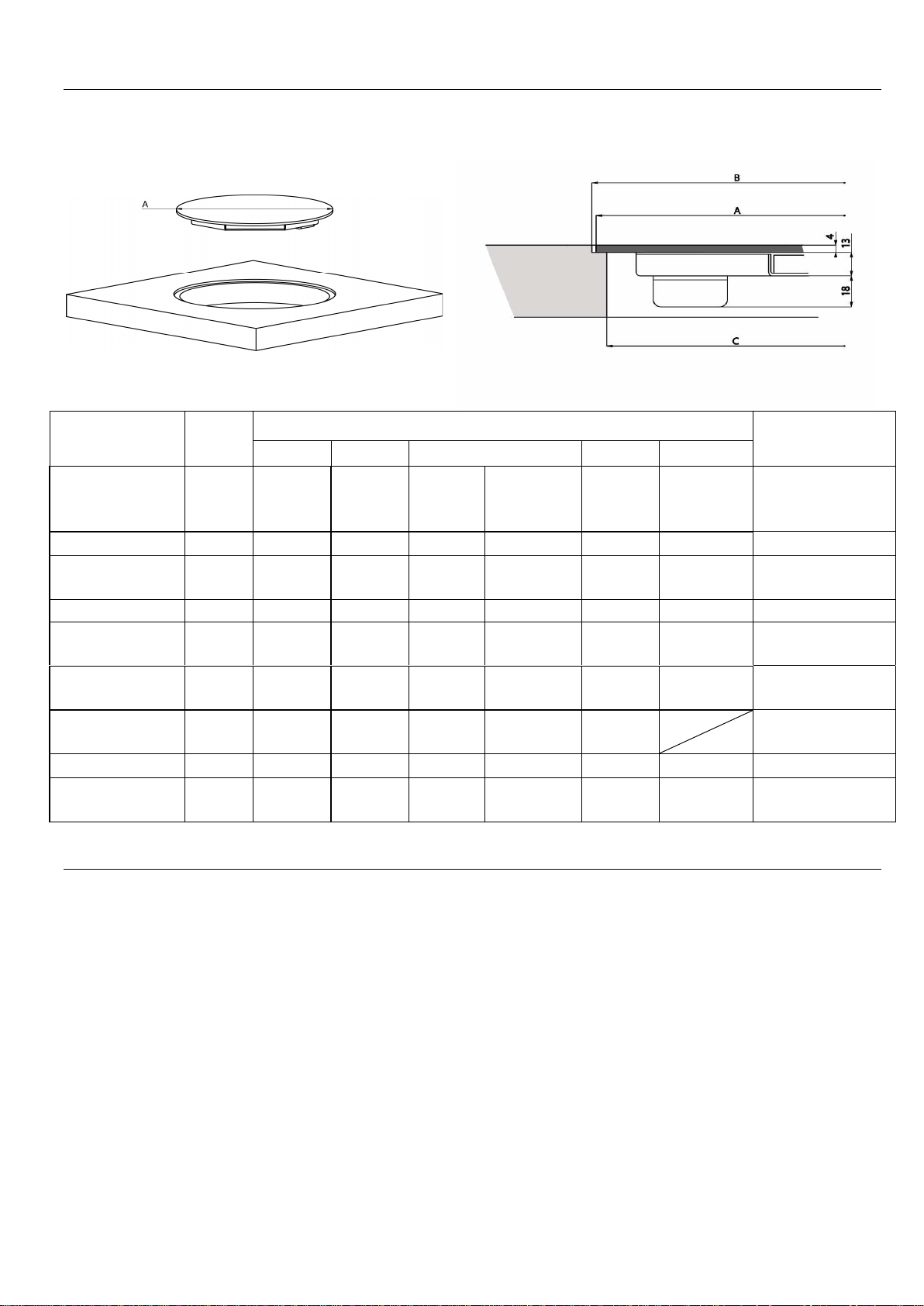

Udskæringsmål ...................................................................................................................... 13

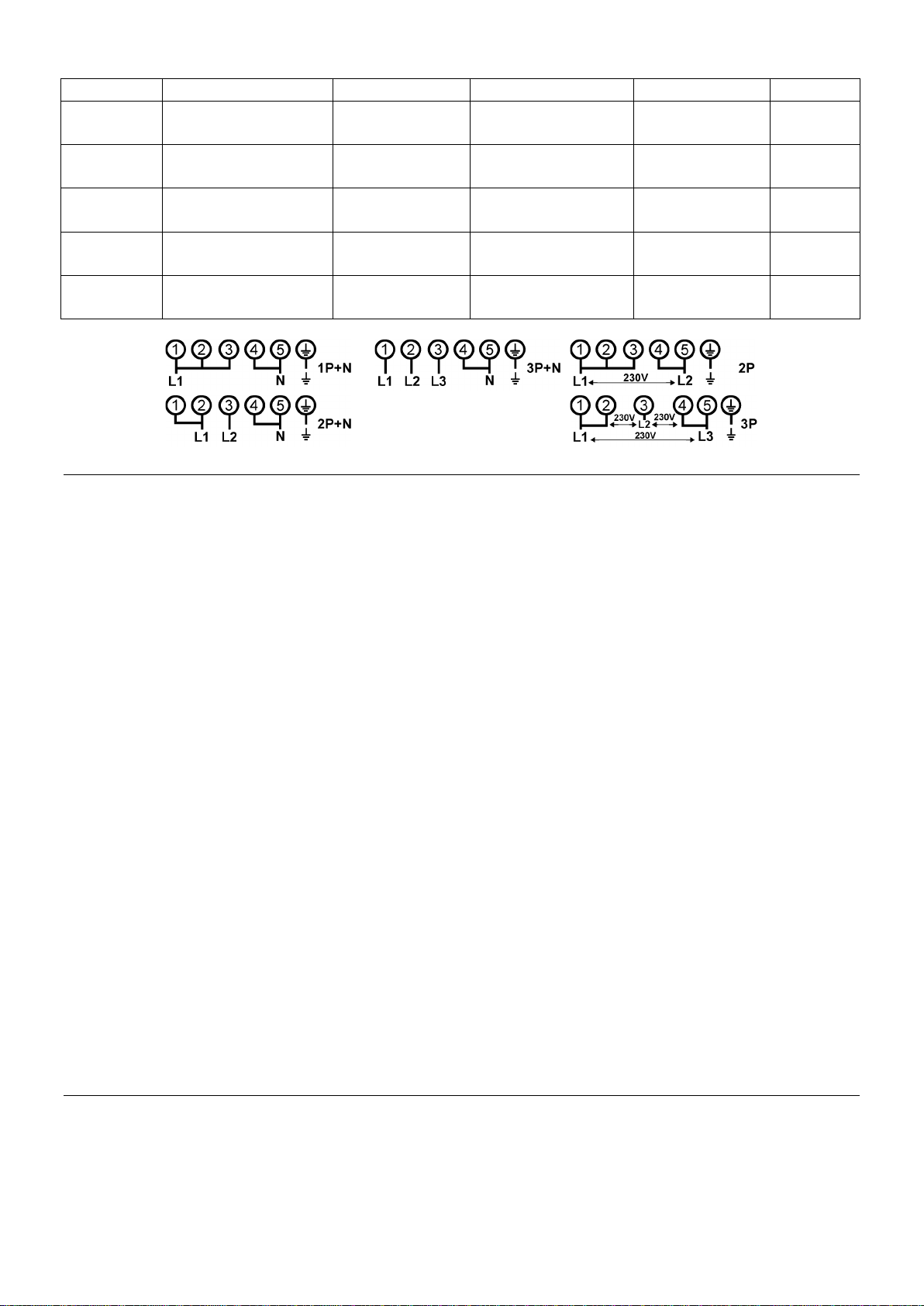

El-installation ......................................................................................................................... 14

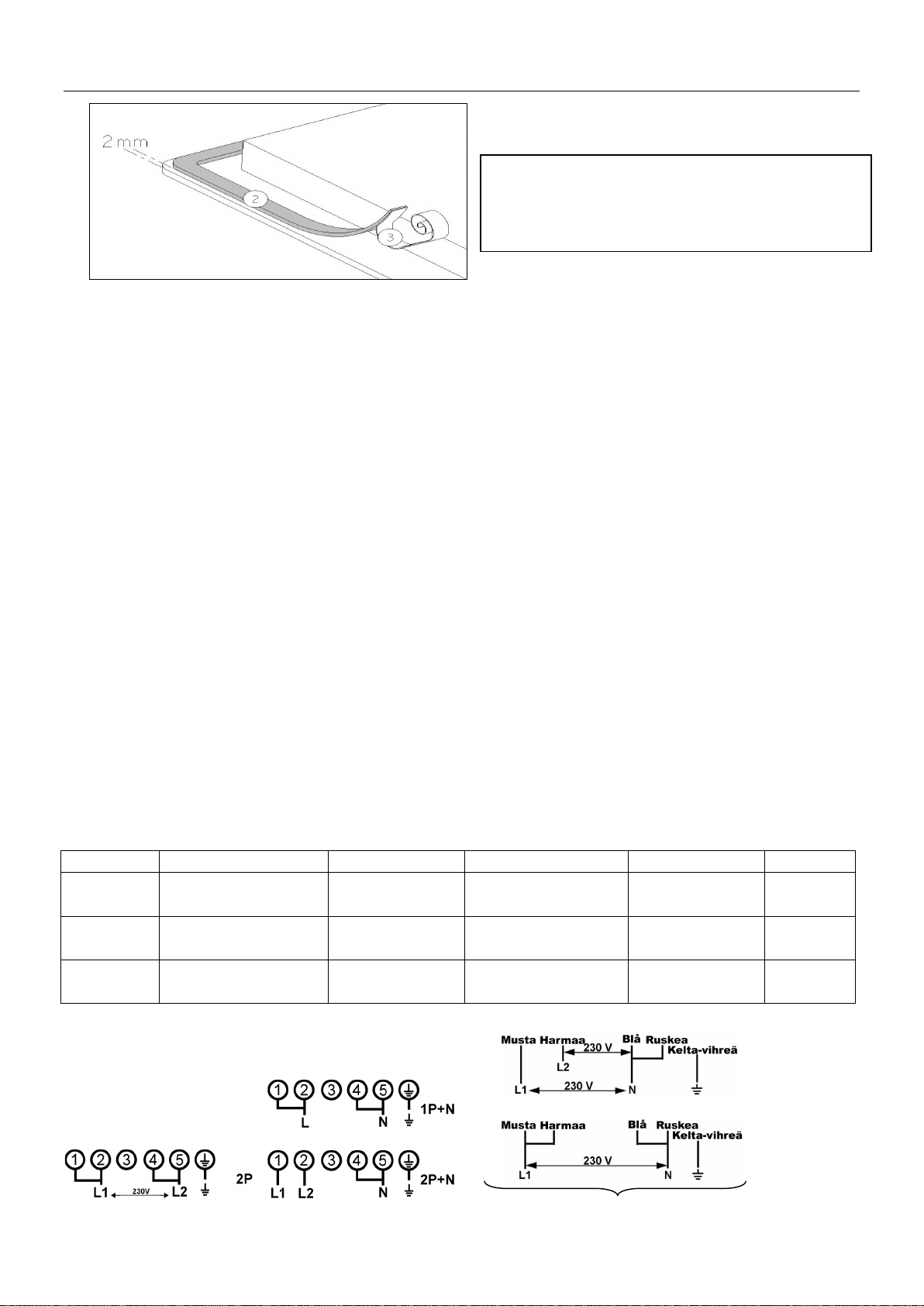

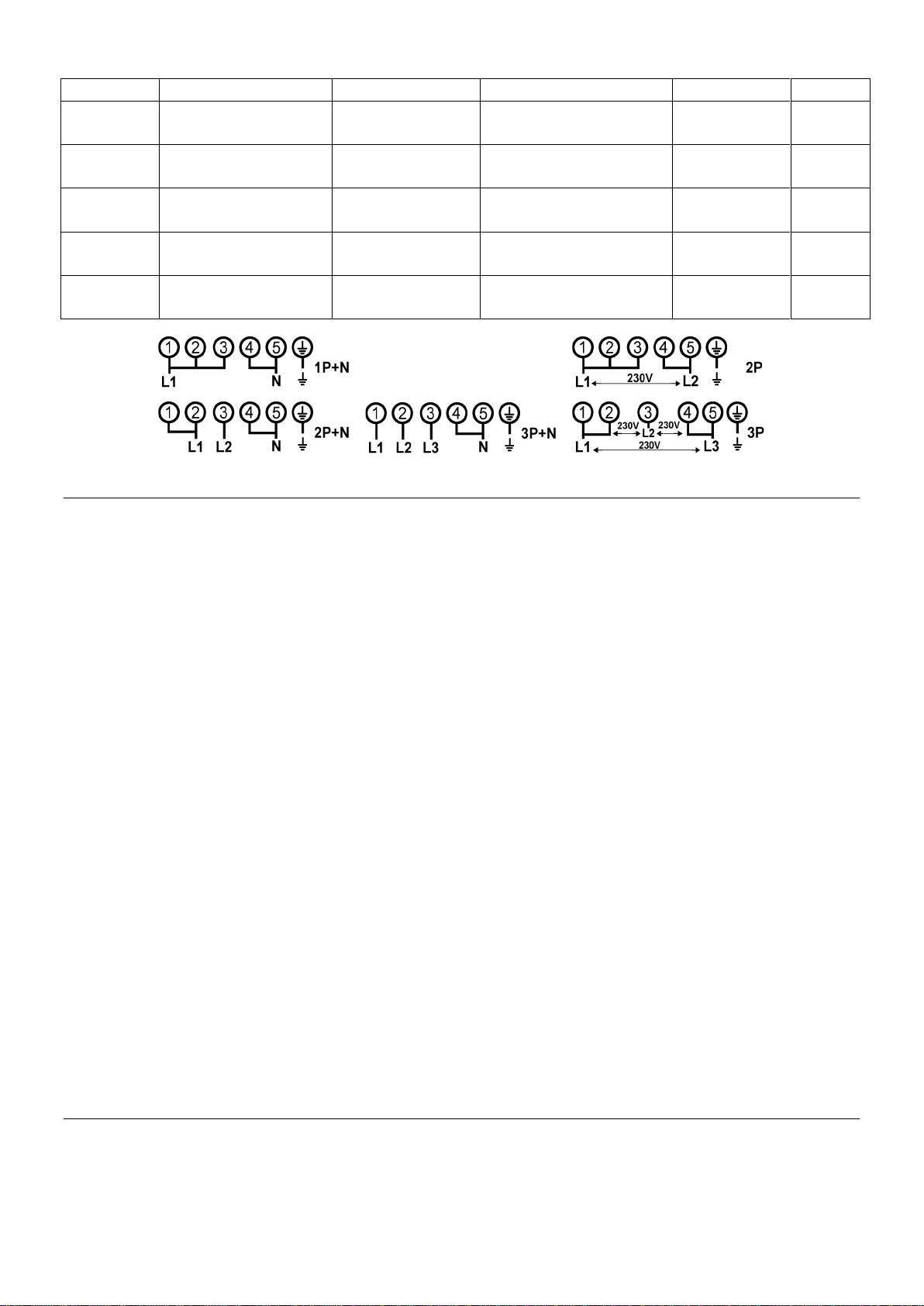

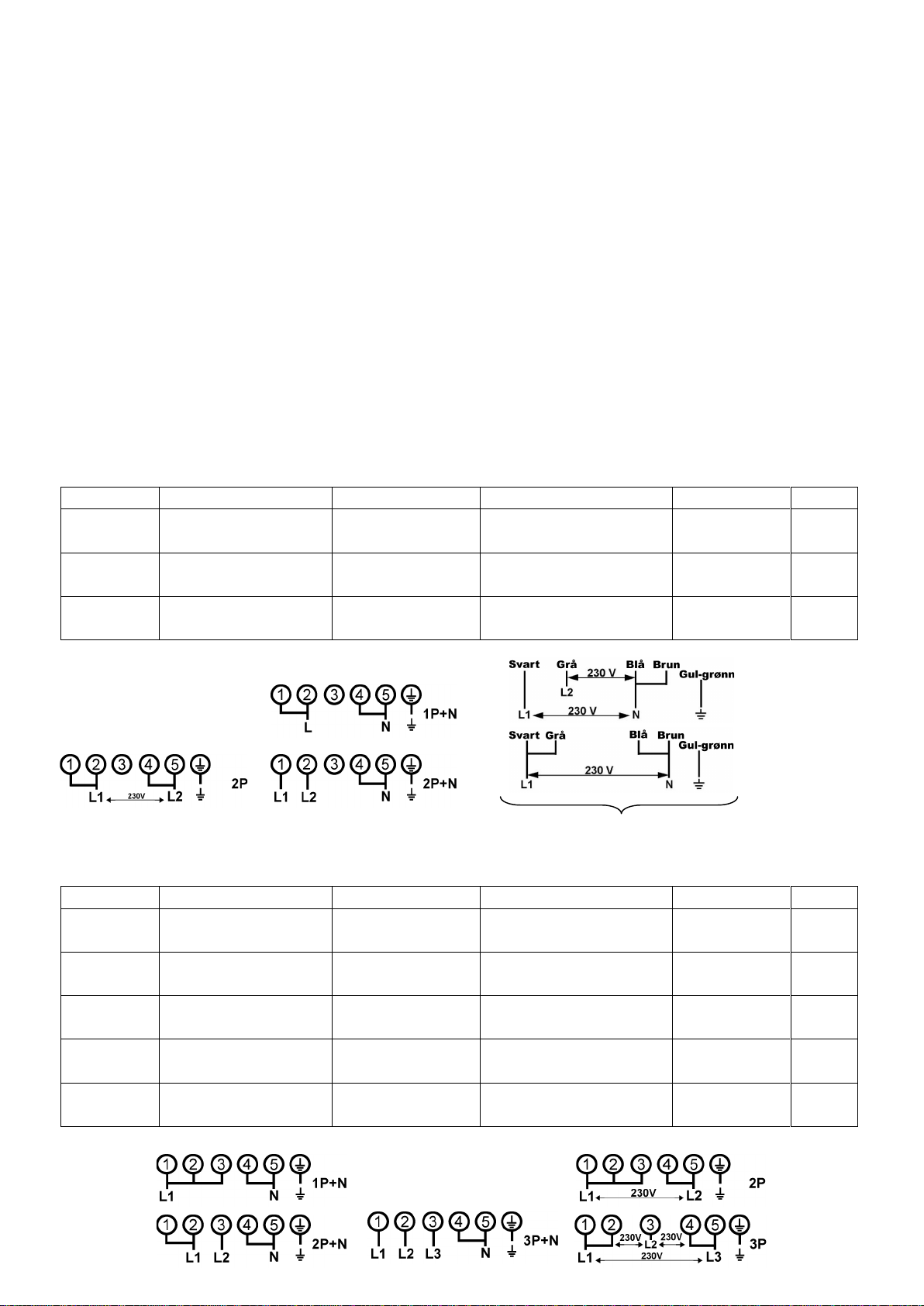

Tilslutning af pladen ............................................................................................................... 14

GARANTI ................................................................................................................................... 15

Garantien dækker ikke ........................................................................................................... 15

Transportskader ..................................................................................................................... 15

Ubegrundede servicebesøg ................................................................................................... 15

Erhvervskøb ........................................................................................................................... 15

SERVICEOVERSIGT ................................................................................................................. 16

3

SIKKERHEDSFORANSTALTNINGER

 Læs venligst brugsanvisningen inden De tager kogepladen i brug. På den måde

beskytter De Dem selv og undgår skade på kogepladen.

 Gem denne brugsanvisning, så De kan drage nytte af den ved evt. senere spørgsmål.

Hvis pladen overdrages/sælges skal brugsanvisningen følge kogepladen og gives til den
nye ejer.

 Før De tager kogepladen i brug, skal De omhyggeligt fjerne al emballage og undersøge,

om kogepladen er beskadiget. Hvis kogepladen er beskadiget, eller hvis De er i tvivl om,
at kogepladen har en skade, skal De kontakte en autoriseret servicemontør. De må IKKE
tage pladen i brug, hvis den er beskadiget.
En skade skal straks anmeldes til den butik, hvor De har købt kogepladen.

 Kogepladen er kun beregnet til normalt husholdningsbrug. Al anden brug er ikke tilladt,

og kan være farligt. Producenten/importøren kan ikke gøres ansvarlig for skader, der
skyldes forkert betjening eller uhensigtmæssig brug af pladen.

 Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Usagkyndig

installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke
gøres ansvarlig i sådanne tilfælde.

 Kogepladen skal installeres i henhold til gældende love og regler.
 Forsøg aldrig selv at reparere pladen. Reparation må kun foretages af en autoriseret

servicemontør. Usagkyndig reparation kan medføre betydelig risiko for brugeren.
Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.

 Tag aldrig stikket ud af stikkontakten ved at trække i ledningen.
 Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet. Producenten/

importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget
jordforbindelse.

 Lad aldrig børn lege med kogepladen eller anvende den uden opsyn fra voksne.
 Glem ikke, at en kogezone bliver meget varm i brug, og at den også er varm i nogen tid

efter, at den er slukket. Lad derfor aldrig en gryde eller pande, der indeholder varm
olie/varmt fedtstof stå på kogezonen uden at holde øje med den.

 Lad aldrig kogepladen være uden opsyn, når De arbejder med fedt eller olie.

Overophedet fedt eller olie kan selvantænde og sætte ild til emhætten. Brandfare!

 Hvis fedt eller olie begynder at brænde, må De aldrig forsøge at slukke ilden med vand.

Ilden skal kvæles med et klæde eller med skum fra en ildslukker.

 Overpladen på Deres nye kogeplade er lavet af glaskeramik. Den er meget stærk, men

kan dog gå i stykker, hvis man f.eks. taber spidse eller skarpe ting ned på den.

 En induktionskogeplade må ikke indbygges over en ovn, der ikke har en afkølingsblæser.
 Er pladen indbygget over en pyrolyseovn, må den ikke bruges under pyrolyserensningen

af ovnen.

 En evt. skuffe lige under kogepladen må ikke indeholde brandfarlige genstande, som fx

sprayflasker.

 Kogepladen må ikke indbygges over opvaskemaskiner, vaskemaskiner, tørretumblere

eller kølemøbler, idet den ret høje strålevarme fra pladen vil kunne beskadige nævnte
produkter.

 Benyt først kogepladen når den er indbygget. Kun herved kan De sikre Dem, at De ikke

kommer i kontakt med strømførende dele.

 Brug kun kogegrej med en tyk og plan bund. Aldrig gryder/pander med uslebet eller

ridset bund, idet sådanne materialer kan ridse pladen. Sørg også for at kogegrejets bund
er helt ren, idet selv små sandkorn kan lave ridser i pladen.

 Sæt aldrig varmt kogegrej hen over betjeningstasterne, idet elektronikken nedenunder

herved kan blive beskadiget.

 Flambér aldrig direkte under en emhætte, idet fedtfiltrene kan antændes af flammerne fra

flamberingen.

4

 Pas på at ledningen fra små husholdningsapparater ikke kommer i kontakt med en varm

VIGTIGT: BENYT ALDRIG FLYTBART TILBEHØR TIL OPVARMNING AF

kogezone eller kommer i klemme i en varm ovnlåge.

 Opvarm aldrig lukkede beholdere (fx konservesdåser) på en kogezone, idet sådanne

beholdere kan sprænges på grund af det tryk, der opstår i dem.

 Benyt aldrig kogepladen som fralægningsplads for fx genstande af metal. Metallet kan

opvarmes, smelte eller evt. bryde i brand ved varmen fra en tændt/restvarmen fra en
slukket kogezone.

 Tænd aldrig for en kogezone uden at sætte kogegrej på den, og sæt aldrig tomt kogegrej

på en tændt kogezone.

 Sukker i fast eller flydende form, plast eller alufolie må ikke komme i berøring med den

varme kogeplade. Disse stoffer smelter, klæber sig fast og kan ved afkøling forårsage
ridser eller brud på kogepladen. Hvis det alligevel kommer i berøring med kogepladen,
skal De slukke for den og fjerne sukkeret, plasten eller alufolien fra den endnu lune
kogeplade. De skal bruge en glasskraber til at fjerne det med. Pas på ikke at brænde
Dem på den endnu varme kogeplade.

 Hvis pladen bliver beskadiget, eller der kommer brud på den, skal De straks afbryde

strømmen, og kontakte en servicemontør.

 Sluk altid for strømmen før rengøring og vedligeholdelse.
 Anvend aldrig kraftige rengøringsmidler, midler med skurende virkning som fx grill- og

ovnspray, plet- eller rustfjerner eller en svamp med ridsende overflade.

 Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan

medføre varige skader på overfladen og på de strømførende dele. Producenten/
importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengørings­apparater

 Opbevar ikke magnetisérbare genstande, fx kreditkort, lommeregnere og disketter tæt

ved en tændt kogeplade, da de derved kan beskadiges.

 Personer med pacemakere bør tænke på, at der i umiddelbar nærhed af en tændt

induktionskogeplade opstår et magnetisk felt, som evt. kan have indflydelse på
pacemakeren. I tvivlstilfælde bør De kontakte Deres læge.

 Ved skrotning af en kogeplade bør De sørge for at klippe samtlige kabler over helt inde

ved pladen, så den ikke kan være til fare for børn. Sørg for at bringe produktet til et
autoriseret genbrugscenter for at sikre en miljømæssig korrekt destruering. Tænk også

på, at produktet kan indeholde dele, der kan genbruges.

KOGEGREJ, SOM ER UEGNET TIL INDUKTION. RISIKO FOR

FORBRÆNDINGER SAMT SKADER PÅ KOGEPLADEN.

5

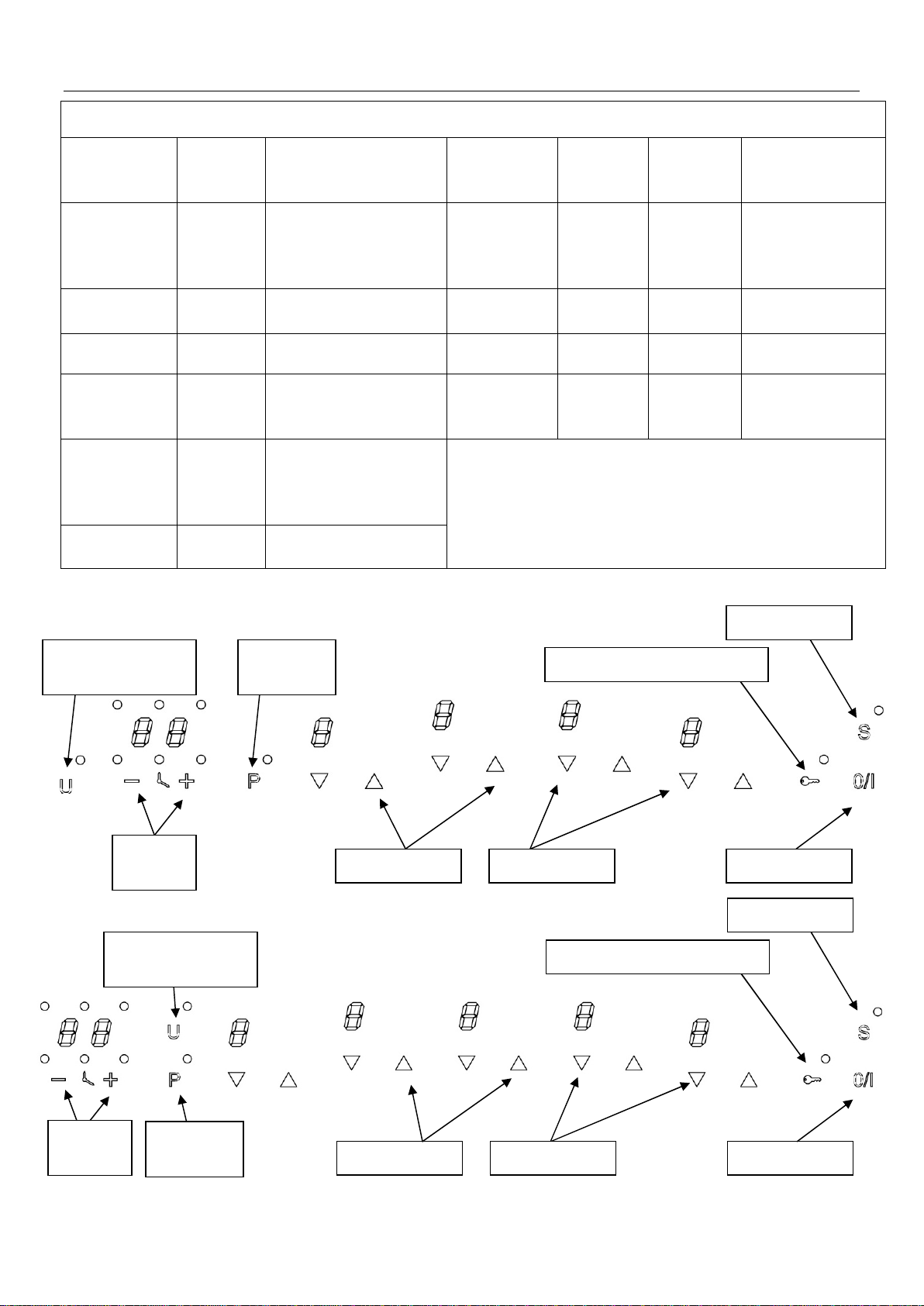

BESKRIVELSE AF KOGEPLADEN

Medium

1*2300W

1*3300W

260 mm

160 mm

[ - ] tast

[ + ] tast

Simretast

Tænd/sluk-tast

Booster-tast

Låsetast tast

Pausetast

Timer

Timer-tast

[ - ] tast

[ + ] tast

Simretast

Tænd/sluk-tast

Booster-tast

Låsetast tast

Pausetast

Timer-tast

Tekniske data

Type

WIF80-2
WIP80-2
WIF97-3
WIP97-3

WIF/P100

PIF1005

WIF/P90-2 10700W

MIF/P82DK

MIF82NO

PIF/P825

MZC3
WIS44-1
WIS44-3
WIS44-9

MZC5

WIS5-0

* Den angivne effekt kan variere afhængig af kogegrejets størrelse og materiale.

Total

effekt

Forrest til venstre

7400W

7400W 4 Zones 4*2300W 4*3300W 210 mm 135 mm

10700W

7400W 4 Zones

10700W

Bagerst til venstre

Venstre og højre

Zone Normal *

1850W
1850W

Bagerst til højre

Forrest til højre

5 Zones 5*2300W 5*3300W 210 mm 135 mm

5 Zones

1400W
2300W

4*2300W

Afhængig af konfigurationen af “Multi Zones”

Med

booster*

2500W
2500W
1800W
3200W

4*3300W

(Se installationsanvisningen)

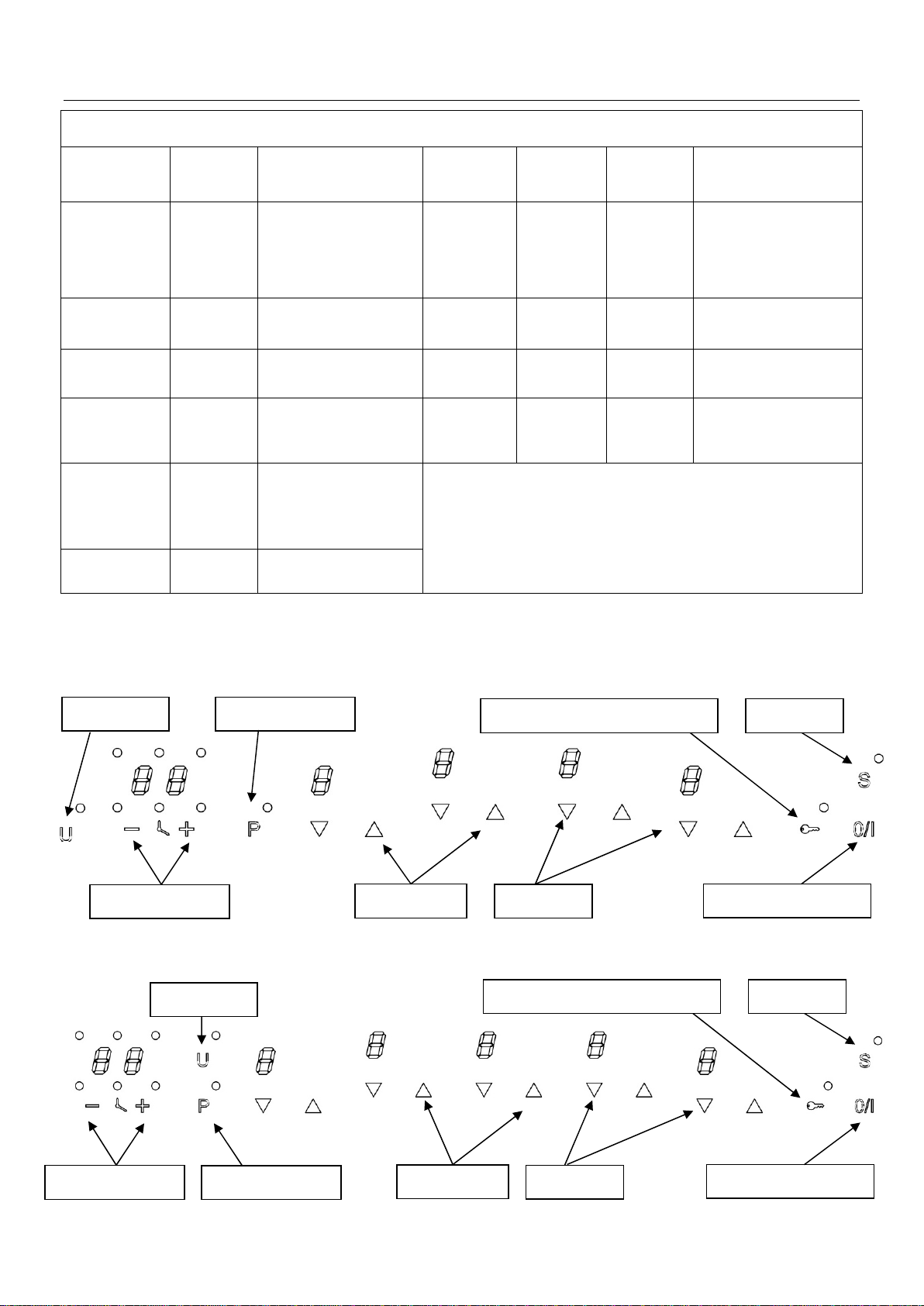

Betjeningspanel

Diameter

180 mm
210 mm

145mm

260 mm

210 mm

Min.bunddiameter

På egnet kogegrej

110 mm
135 mm

90 mm

160 mm

135 mm

6

Finger-touch betjening

Pladen er udstyret med et elektronisk finger-touch be tjeningspanel, integreret i pladen. Ved en
let berøring af et (+) symbol aktiveres den tilhørende kogezone. Så snart elektronikken har
registreret ønsket, lyder der enten et bib-signal, en kontrollampe lyser, et bogstav eller et
nummer vises i displayet.
Berør kun en tast ad gangen.

Display

Display

Betydning Funktion

0 Nul Kogezonen er aktiveret

1…9 Varmetrin Vælg varmetrin
U

Induktionen virker ikke Uegnet/manglende kogegrej
A Opkogningsautomatik Opkogningsautomatik aktiveret
E Fejlmelding Elektronikfejl
F Fejlmelding Fejl i kogezone/zoner
H Restvarme Kogezonen er stadig varm
U Keep warm Der holdes en temperatur pa 70°C
P Booster Boosterfunktionen er aktiveret

Restvarmeindikator

Så længe en kogezone stadig er varm efter brug, lyser symbolet for restvarmeindikatoren [ H ]
for at angive, at kogezonens o verfladetemperatur er over 60°C. Rør derfor ikke ved kogezonen,
og stil ikke varmefølsomme ting på en kogeplade, så længe symbolet er tændt.

Vær opmærksom på at børn ikke lægger mærke til restvarmeindikatorne, der lyser som et tegn
på varme kogezoner. Hold derfor øje med børn så længe restvarmeindikatorne lyser.

Bemærk: Så længe der lyser et [ H ], kan De benytte restvarmen fra den/de varme zone/zoner
som simrezoner. På den måde kan De holde Deres mad varm, og spare energi.

Sikkerhed ved overophedning

For at undgå overophedning af kogepladen, er hver af kogezonerne udstyret med en indvendig
temperaturregulator, der slukker for zonen eller nedsætter effekten, hvis zonen bliver for varm.

BETJENING AF KOGEPLADEN

Inden De tager kogepladen i brug

Rengør pladen med en fugtig klud og tør den grundigt. Brug ikke opvaskemiddel til rengøring af
kogepladen, da det kan medføre blålige misfarvninger af glasset.

Induktionsprincippet

Under hver kogezone ligger der en induktionsspole. Når zonen tændes, frembringer denne
spole et magnetfelt, som så danner (inducerer) induktionsstrømme i kogegrej, som har
magnetiserbar bund. Herved opvarmes kogegrejets bund, hvorimod selve kogezonen kun
opvarmes indikrekte gennem den varme, som kogegrejet afgiver.

Fra en tændt kogeplade/zone kan der komme en let brummen eller kliklyd. Dette er helt
normale lyde for en induktionskogeplade.

Bemærk: Ikke alle gryder/pander er egnet til induktionskogeplader.

7

Sådan tænder De for kogepladen

Tryk på [ 0/I ] tasten, og tryk derefter på [ + ].

 Sådan tændes/slukkes kogepladen

Tryk på: Betjeningspanel Display Indikatorlampe
Sådan tænder De:

Tryk på tasten [ 0/I ] 4 x [ 0 ] Tændt
Sådan slukker De:
Tryk på tasten [ 0/I ] Tom eller [ H ] Slukket

 Sådan tændes/slukkes kogezonerne

Hvad vil De Betjeningspanel Display
Øge varmetrin Tryk på [ + ] [ 1 ] til [ 9 ]

Reducere varmetrin Tryk på [ - ] [ 9 ] til [ 1 ]
Slukke Tryk samtidigt på [ + ] og [ - ] [ 0 ] eller [ H ]

Automatisk registrering af manglede/uegnet kogegrej

Induktionen virker ikke:

 hvis der ikke er stillet kogegrej på kogezonen, eller hvis kogegrejet ikke er egnet til

induktionskogeplader. Displayet viser [ U
placeres på kogezonen.

 hvis kogegrej fjernes fra en kogezone, afbrydes kogezonen automatisk. Displayet viser

]. Symbolet forsvinder, når De igen placerer kogegrejet på kogezonen. Kogezonen

[ U
fortsætter på samme varmetrin som før.

]. Symbolet forsvinder igen, når egnet kogegrej

Timerfunktion

Ved hjælp af timeren kan De indstille længden af tilberedningstiden. Timeren kan bruges
samtidigt på alle 4 zoner. De har ydermere mulighed for at indstille forskellige tilberedningstider
på hver zone (fra 0 til 99 minutter).

Brug af timeren som minutur

Sådan gør De Betjeningspanel Display
Tænd kogepladen Tryk på [ 0/I ] Kontrollamperne tænder

Vælg« Timer » Tryk på [T+] og [T-] samtidigt [ 00 ]
Nedsætte tilberedningstiden Tryk på [ - ] 60, 59,58,57,……
Øge tilberedningstiden Tryk på [T+] og [T-] samtidigt Tiden øges…..

Efter få sekunder holder kontrollampen op med at blinke, hvilket betyder, at timeren er indstillet.
Efter endt tilberedningstid blinker [00] i timerdisplayet, og der lyder et signal. Hvis De ønsker at

slukke for lydsignalet, trykker De på [ T- ].

Indstilling af timeren

Sådan gør De
Vælg varmetrin Tryk på [ + ] or [ - ] [ 1 ] …. [ 9 ] [ P ]

Aktivering af « Timer » Tryk på [T+] og [T-] samtidigt Timerdisplay [00]
Vælg kogezone Tryk på [T+] og [T-] Timerdisplay [00]
samtidigt
Reducere tiden Tryk på [ - ] [30] til 29,28,27
Øge tiden Tryk på [ + ] Tiden øges…

Efter få sekunder holder kontrollampen op med at blinke, hvilket betyder, at timeren er indstillet.
Zonen kører på det valgte varmetrin, indtil den når [ 00 ].

Betjeningspanel Display

8

Slukning af timeren

Sådan gør De Betjeningspanel Display
Vælg kogezone Tryk på [T-] og [T+] Resttiden vises

samtidigt
Stoppe timeren « Timer » Tryk på [ T- ] Display [00]

Hvis De ønsker at slukke mere end en timer, skal De blot gentage proceduren.²
Kogezonen slukker automatisk efter endt tilberedningstid.
I ca. 2 minutter efter endt tilberedningstid blinker [00] i timerdisplayet, og der lyder et signal.

Hvis De ønsker at slukke for lydsignalet inden de 2 minutter er gået, trykker de på

.

Boosterfunktion

Kogezonerne er udstyret med en boosterfunktion [ P ], dvs. en ”varmeforstærker”. Når denne

funktion er slået til, arbejder kogezonerne i et tidsrum på 10 minutter på varmetrin 9 med en
ekstra høj effekt. Boosteren er beregnet til fx hurtigt at kunne opvarme store mængder vand.

Efter de 10 minutter skiftes automatisk tilbage til det normale varmetrin 9 og kontrollampen
slukker.

 Sådan tændes/slukkes boosterfunktionen

Hvad vil De Betjeningspanel Display
Starte booster-funktionen Tryk på [ P ] derefter [ + ] eller [ - ] [ P ] i 10 min

Stoppe booster-funktionen Tryk på [ P ] derefter [ + ] eller [ - ] [ 9 ]

 Sådan fungerer booster-funktionen:

Alle 4 kogezoner er udstyret med boost, men De kan kun køre boost på 2 zoner ad gangen.
Boosterens ekstra høje effekt kan kun opnås ved, at varmeeffekten på anden kogezone
reduceres. Mens boosteren er aktiv, kan de andre zoner altså kun køre på varmetrin [ 6 ] eller
[ 8 ]. Dette gælder også, selvom De har valgt en højere indstilling. Det vises ved, at kogezonen
med den reducerede effekt først blinker 9 og derefter skifter til [ 6 ] eller [ 8 ].

Boosteren er aktiv Varmetrin reduceres på anden zone: (fx: varmetrin 9)
[ P ] lyser i displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] afhængig af zonevalg

Opkogningsautomatik

Når opkogningsautomatikken er aktiveret, varmer kogezonen automatisk på højeste varmetrin,
og skifter derefter ned det til valgte varmetrin til videre tilberedning. Opkogningstiden er
afhængig af det valgte varmetrin.

 Sådan aktiveres opkogningsautomatikken

Sådan gør De Betjeningspanel Display
Vælg zone Tryk på [ + ] [ 0 ] kontrollampen tænder
Vælg varmetrin 9 Tryk på [ + ] [ 1 ] …… til……. [ 9 ]
Opkogningsautomatik Tryk på [ + ] [ 9 ] blinker skiftevis med [A ]
Vælg varmetrin til videre Tryk på [ - ] [ 9 ] [ 8 ] [ 7 ] …..….[ 1 ]
tilberedning fx 7 [ 7 ] blinker skiftevis med [A ]

 Sådan deaktiveres opkogningsautomatikken

Sådan gør De

Betjeningspanel Display
Zone med opkogningsautomatik Tryk på [ - ] [ 9 ] [ 8 ] [ 7 ]…….. [ 0 ]
Vælg varmetrin Tryk på [ + ] Varmetrin valgt

9

Låsetast

Aktivering af låsetasten hindrer, at De ved en fejl kommer til at slukke for kogepladen. Brug af
låsetasten beskytter også mod fejlbetjening, mens pladen er tændt, og mod uheld under
rengøringen af pladen. De kan låse alle tasterne på betjeningspanelet med undtagelse af
tænd/sluk-tasten.

 Aktivering af låsetasten

Sådan gør De Betjeningspanel Display
Start Tryk på [ 0/I ] [ 0 ] eller [ H ] på 4 displays

Pladen låses Tryk på Indikatoren blinker

 Deaktivering af låsetasten

Sådan gør De

Betjeningspanel Display

Start Tryk på [ 0/I ] [ 0 ] eller [ H ] på 4 displays
Pladen låses op Tryk på Indikatoren blinker

Simrefunktion [ U ] (valgfri)

Zonen kontrolleres via en temperatursensor og varmer zonen op til 70°C, og holder
temperaturen på 70°C.
Funktionen har to store fordele:

- Hurtig opvarmning af kolde retter uden spild

- Simrefunktion – hvor maden holdes varm

 Aktivering ”simrefunktionen” efter endt tilberedning

Hvad vil De
Tænde Tryk på [ 0/I ] [ 0 ] eller [ H ] på 4 displays
Aktivere simrefunktionen Tryk på [ U ] [ U ]
Vælge kogezone Tryk på [ + ] eller [ - ] [ U ]
Stoppe simrefunktionen Tryk på [ U ] [ U ]
Tryk på [ - ]
Funktionen kan bruges på alle fire zoner, og kan benyttes på alle fire zoner samtidigt. Når
kogegrejet tages af kogezonen, fungerer zonen som en simrezone i 10 minutter. Simre­funktionen kan max benyttes 2 timer ad gangen.

Betjeningspanel Display

Pausefunktion [ || ]

 Aktivering af Pausefunktion

Sådan gør De
Start Tryk på [ || ] [ || ] på 4 displays

 Deaktivering af Pausefunktion

Sådan gør De Betjeningspanel Display
Stoppe Tryk på [ || ] 3s (Bib) [ || ] på 4 displays

Tryk på [ + ] or [ - ] [ 1 ] ... til ... [ 9 ]

Betjeningspanel Display

Recall-funktion

Hvis man ved en fejltagelse er kommet til at slukke for pladen, kan med ved hjælp af recall­funktionen hurtigt genoptage alle indstillinger. For at genoptage alle indstillinger skal man,
inden for 6 sekunder efter pladen er blevet slukket, tænde den igen. Inden for yderligere 6
sekunder skal pausetasten aktiveres. Pause-funktionen (recall-funktionen) kan kun udføres,
hvis mindst en zone er aktiv (varmetrin 0 eller derover), og låsetasten ikke er aktiveret. Hvis
ingen zoner er aktive, eller låsetasten er aktiveret, høres et akustisk signal.

Følgende indstillinger genoprettes:

 Varmetrin på alle zoner
 Timerindstillinger (minutter, sekunder)
 Hukommelse for dobbeltzonens yderzone
 Opkogningsautomatik

KOGEGREJ

Egnet kogegrej

 Kun gryder og pander m ed magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål,

støbejern).

Uegnet kogegrej

 Aluminium og kobber uden magnetisk bund.

Kogegrej af glas, keramik og stentøj.
Kogegrej i rustfrit stål unden magnetisérbar bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende :
Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.

Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for
zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte
varmeindstilling erstattet af symbolet [ U

].

Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen
betydning.

Indstillingsområder

1 - 2 Smelte

Genopvarmning

2 - 3 Simre

Optøning
3 - 4 Dampning Grøntsager, fisk og kød
4 - 5 Videretilberedning efter kogning Kartofler, suppe, pasta og friske

6 - 7 Kogning Simre Kød, æg og pølser
7 - 8 Kogning Kartofler

9 Stegning Opkogning Steaks og æggekage Vand
P (Boost) Stegning Opkogning Steaks

Sauce, smør og chokolade
Færdiglavede retter
Ris, budding, sukker og sirup
Grøntsager, fisk og frosne varer

grøntsager
Gullasch

Opkogning af større mængder vand

10

RENGØRING OG VEDLIGEHOLDELSE

Pas på at ting af plastik, alufolie o.lign. ikke kommer i kontakt med en tændt kogezone. Skulle
det ske, skal De omgående fjerne det påbrændte ved hjælp af en glasskraber, og derefter rense
pladen med et specialrensemiddel. Samme forholdsregel gælder ved et evt. spild af sukker,
marmelade eller andre sukkerholdige madvarer på en varm kogezone.
Sørg for at såvel kogegrej som kogezoner er helt tørre, inden kogegrejet tages i brug.
Rengør aldrig pladen med ætsende eller slibende rengøringsmidler, og brug aldrig en kniv til at
fjerne fastsiddende overkog.
Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre
varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke
gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

Hvis De regelmæssigt behandler pladen med et specialrensemiddel, holder den sig pæn og
bliver samtidig modstandsdygtig over for snavs og pletter. Vask derefter pladen med koldt vand
og tør til sidst omhyggeligt overfladen af.

PROBLEMLØSNINGSOVERSIGT

Kogepladen/kogezonerne kan ikke tændes

 Kogegrejet er uegnet.
 Der er ikke strøm til pladen.
 Der er sprunget en sikring.
 Låsetasten er aktiveret.
 Betjeningstasterne er dækket til med vand eller fedt.
 Betjeningspanelet er tildækket.

Et [ U ] lyser i displayet

 Der er ikke kogegrej på zonen.
 Kogegrejet er uegnet.
 Kogegrejets diameter passer ikke til kogezonen.

Et [ F ] lyser i displayet

 Ring efter en serivemontør.

Et [ E ] lyser i displayet

 Elektronikfejl.

Tag stikket ud og ring efter en servicemontør.

Kogezonen/kogezonerne slukker mens den/de er i brug

 For at undgå overophedning slukker og tænder kogezonen/kogezonerne.
 Kogezonen/kogezonerne har været tændt i meget lang tid.
 Betjeningstasterne er dækket til.
 Tomt kogegrej med overophedet bund.

Afkølingsblæseren fortsætter efter slukning

 Dette er helt normalt – blæseren stopper automatisk, når kogepladen er tilstrækkelig

afkølet.

Opkogningsautomatikken fungerer ikke

 Kogezonen er stadig varm [ H ].
 De har valgt varmetrin [ 9 ].
 De anvendte [ - ], da De tændte for zonen.

11

MILJØBESKYTTELSE

Tilladt, men kan ikke



 Emballagen er valgt ud fra miljømæssige hensyn og er genanvendeligt.
 Produktet indeholder dele, som kan skade miljøet, hvis de bortskaffes forkert. Delene er

nødvendige for produktets funktionalitet.

Pruduktet må ikke bortskaffes sammen med

almindeligt husholdningsaffald.

 Sørg for at aflevere de kasserede produkt på

nærmeste genbrugsplads.

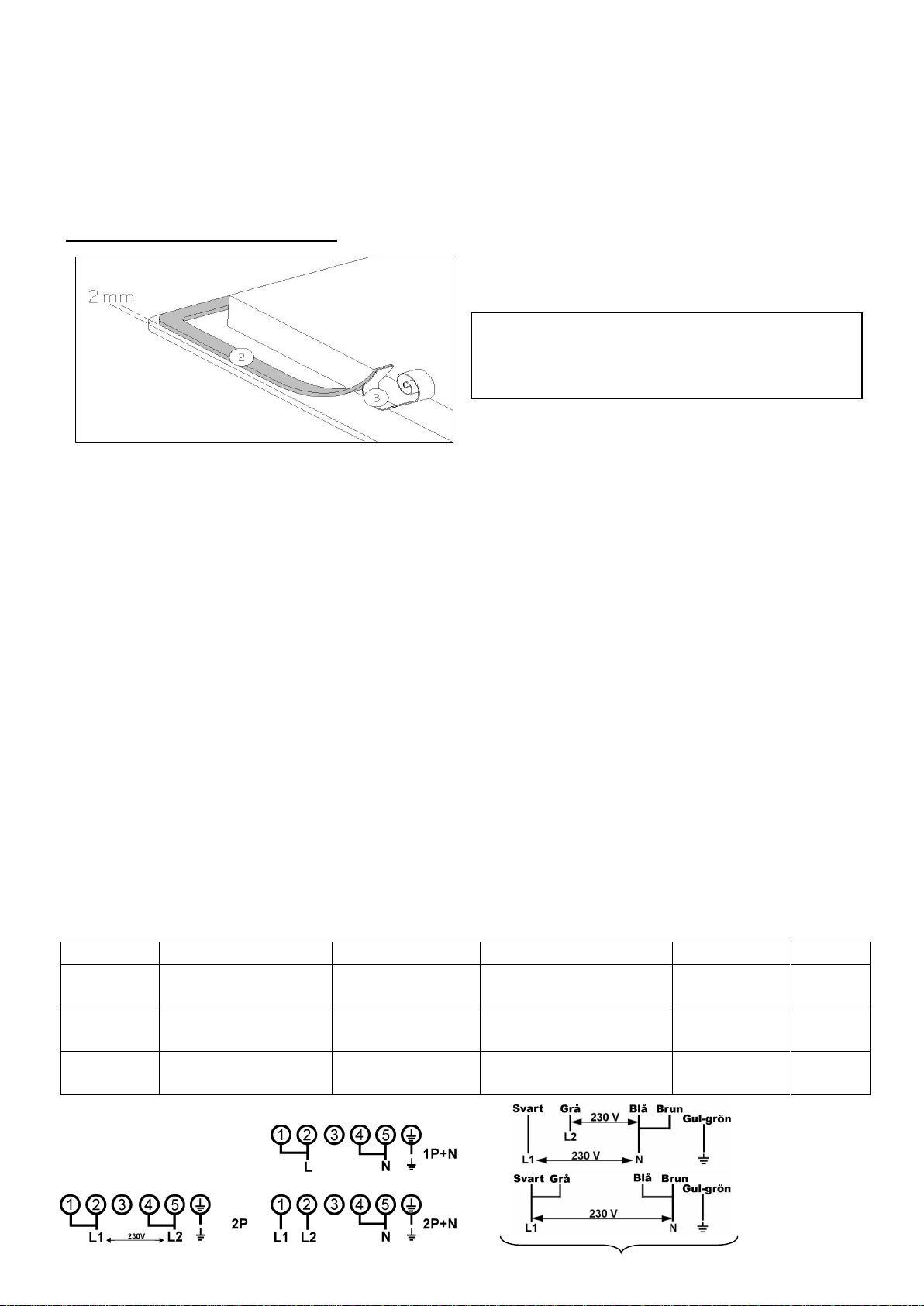

INSTALLATION

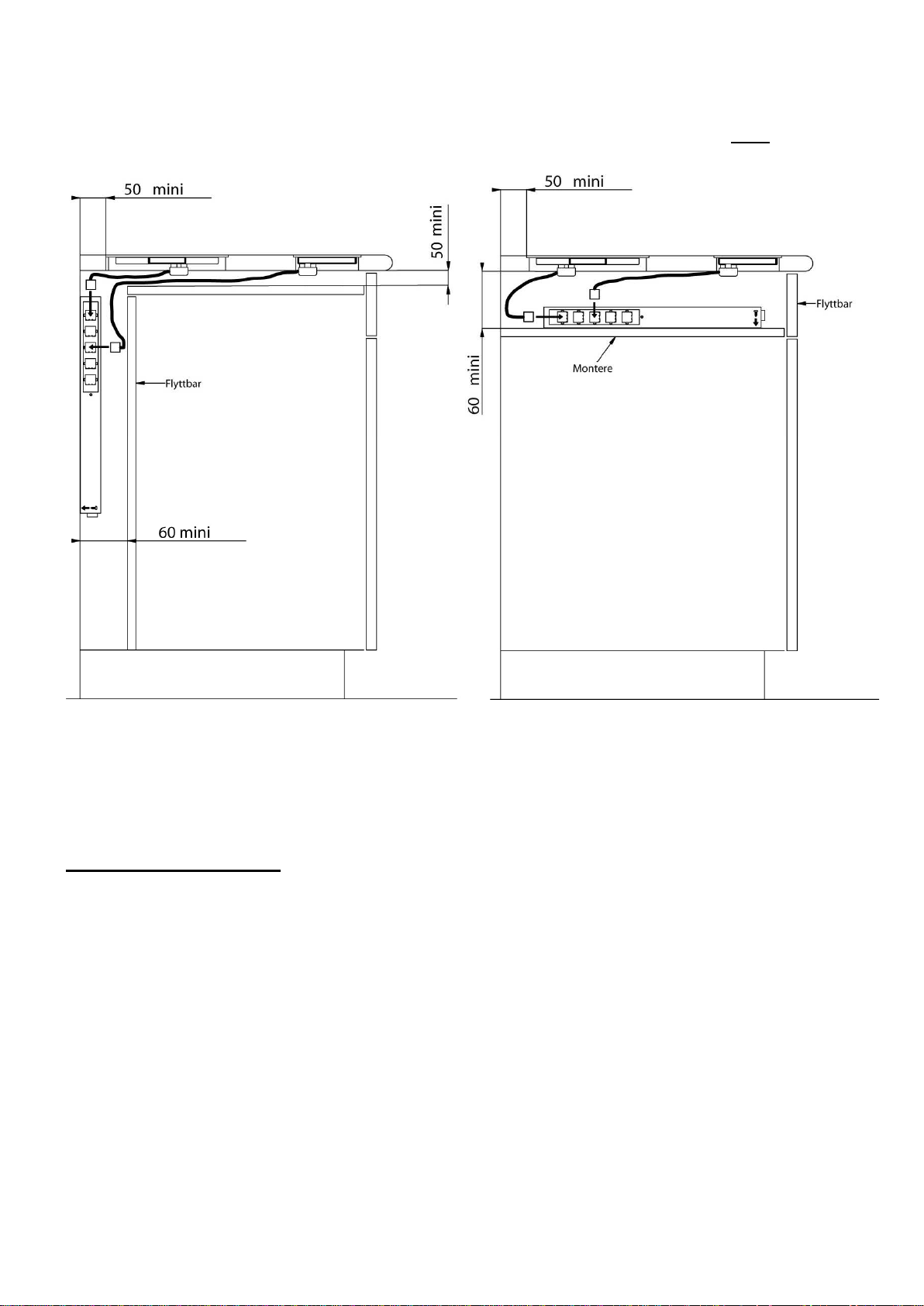

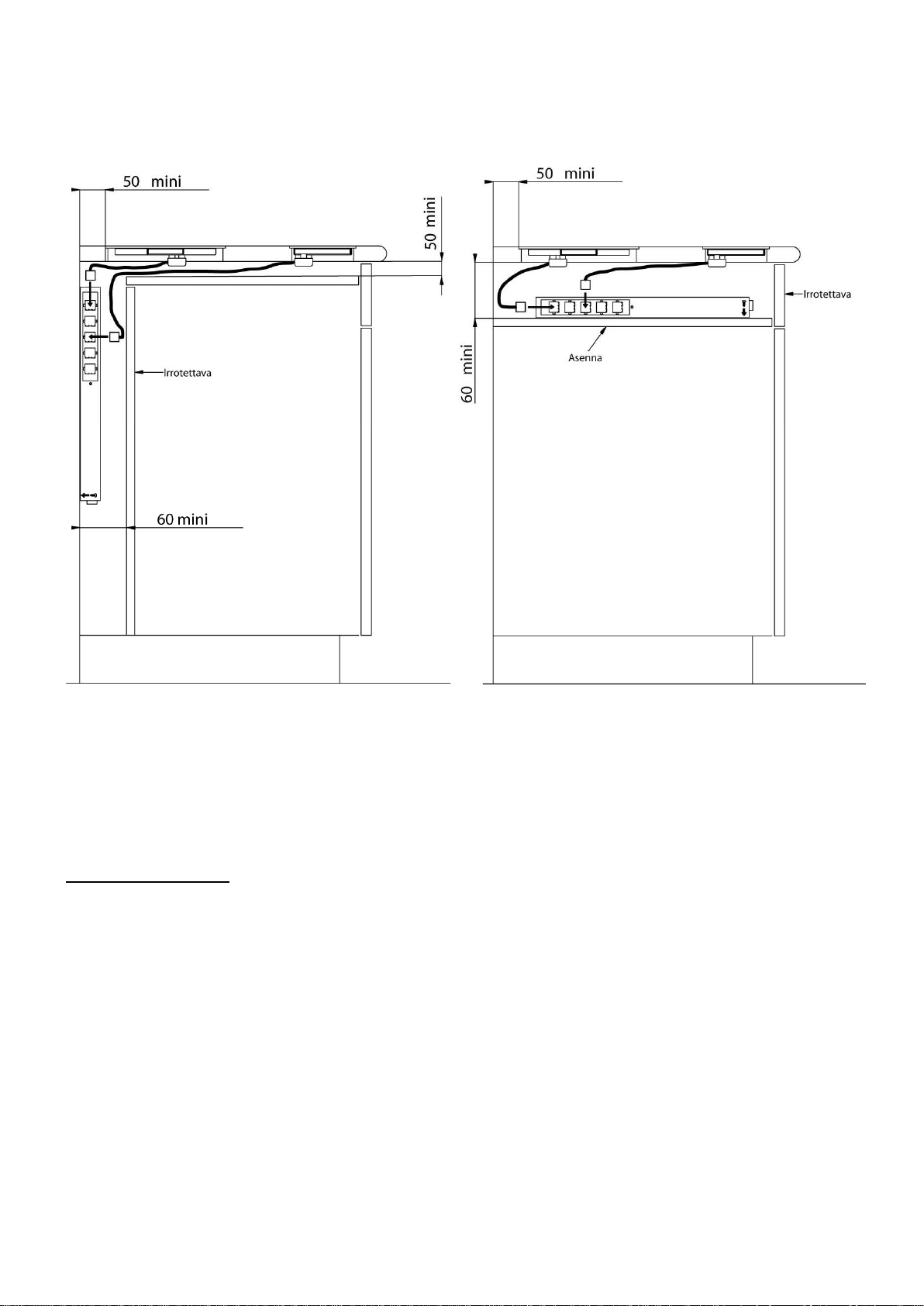

Indbygning

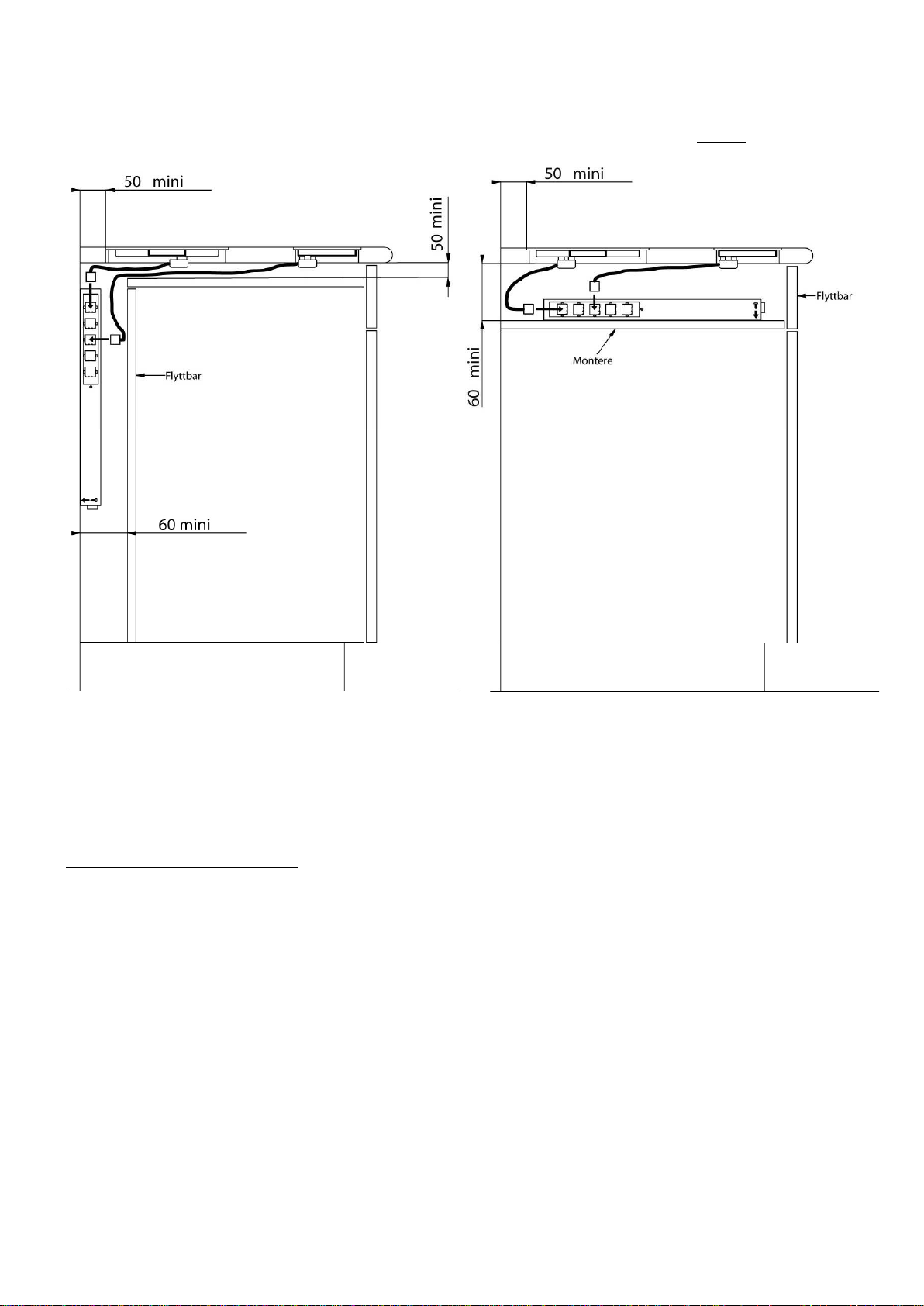

Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Indbygningspladen skal
være varmefast og i stand til at modstå temperaturer på op til 100°C. Det samme gælder for
side/bagvægge i umiddelbar nærhed af kogepladen.
Nogle materialer, der ofte bruges til fremstilling af bordplader, tåler ikke fugt. Brug derfor en
special lim for at beskytte udskæringen.
Hvis bordpladen har pålimet laminat, skal såvel laminaten som limen være varmefast.
Rådfør dem med specialister, hvis kogepladen skal installeres på et skib.

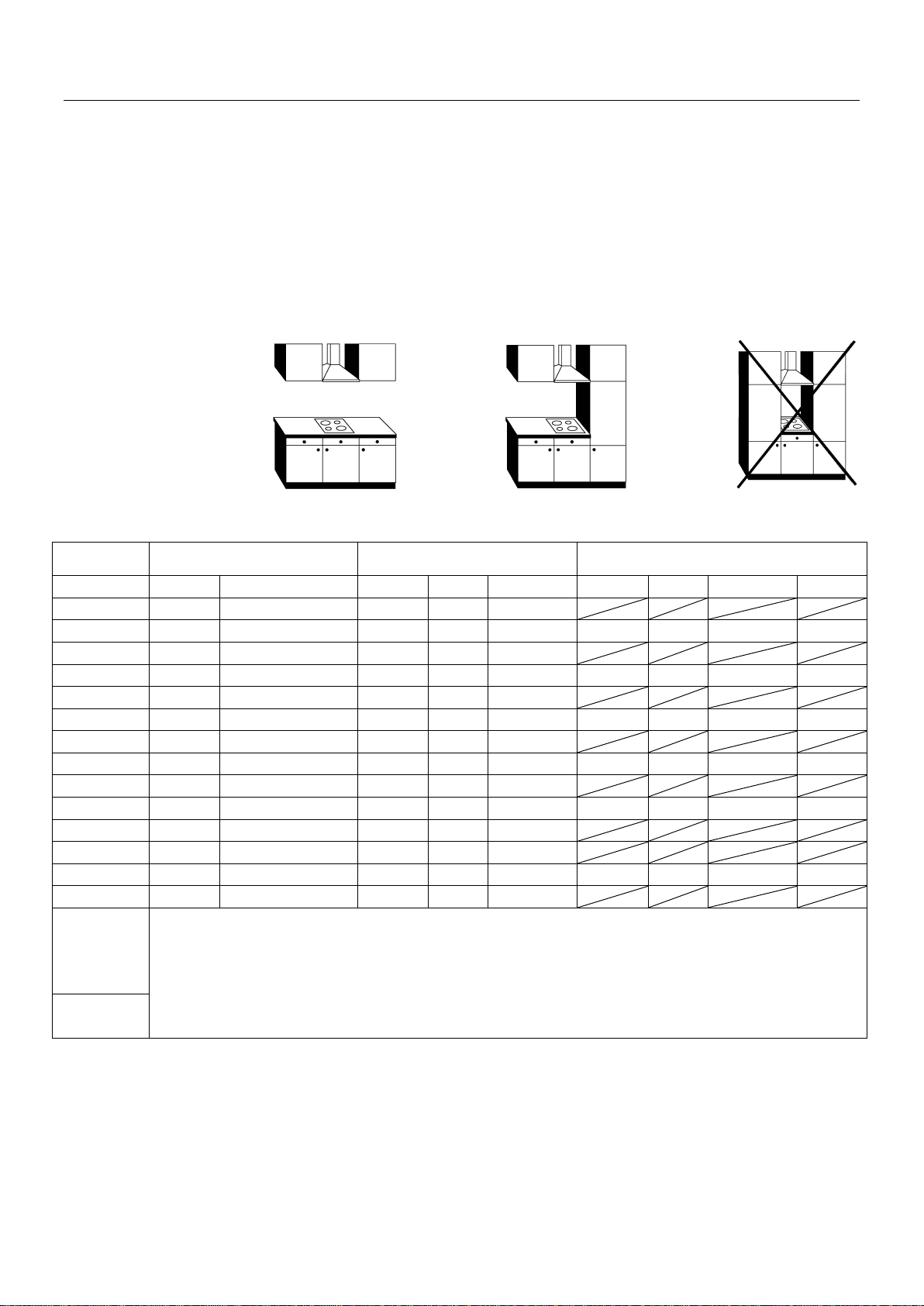

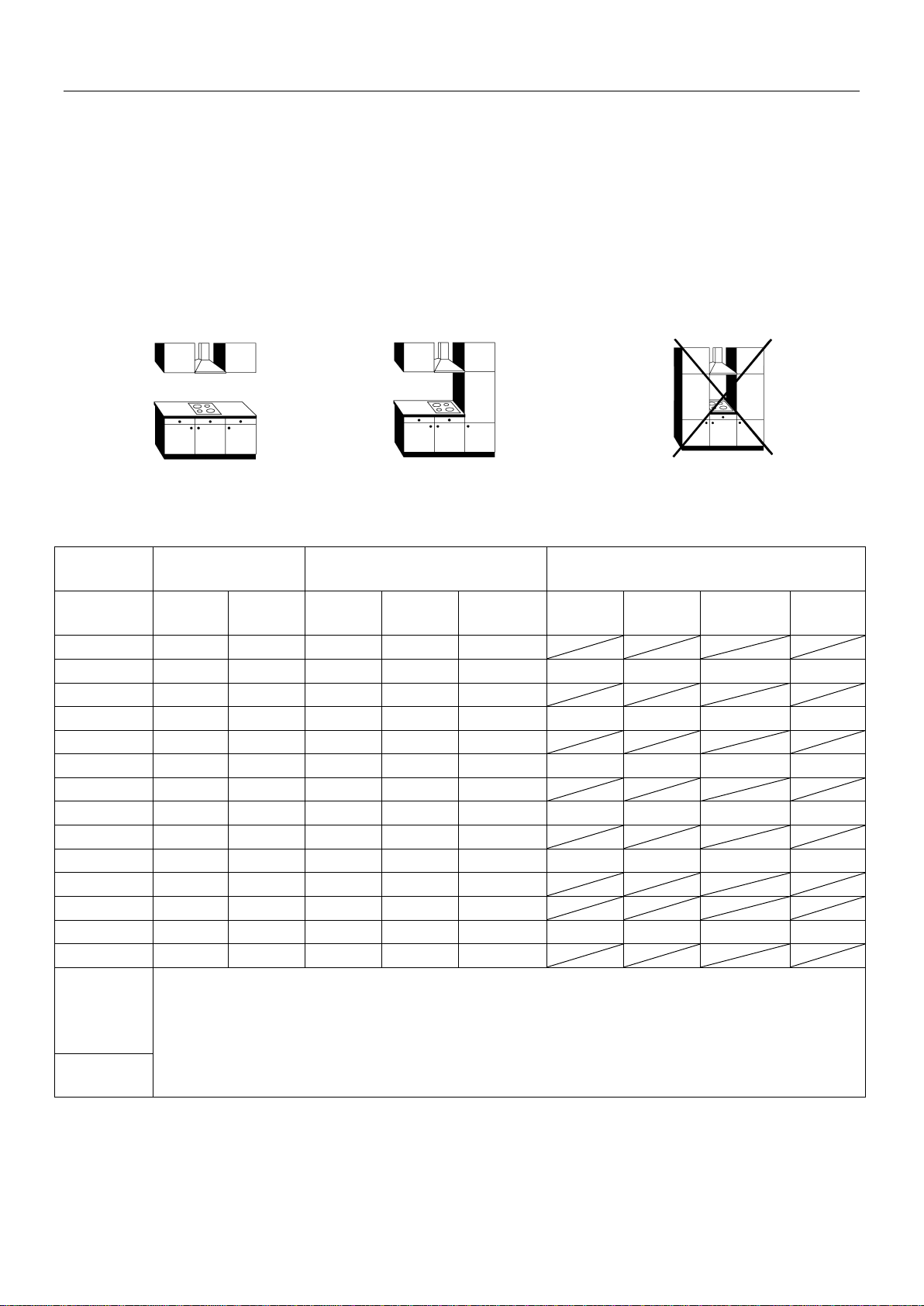

Kogepladen har varmebeskyttelsesklasse Y. Det betyder, at der på den ene side af pladen og
på bagsiden må være høje skabe, mens der på den anden side ikke må være skabe, der er
højere end kogepladen.

Meget god placering

anbefales

Ikke tilladt

12

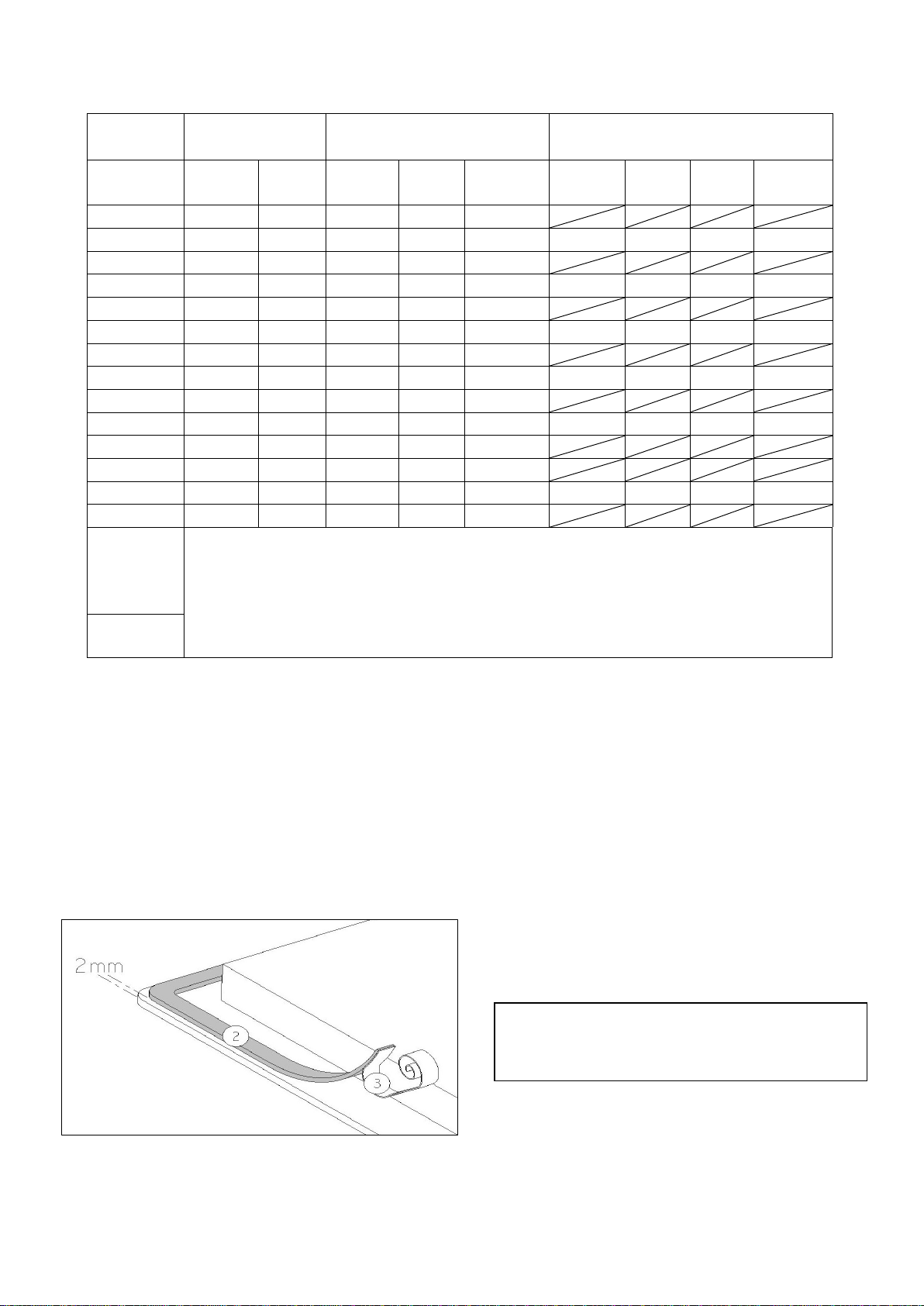

Udskæringsmål

Type

Udskæring i

Kogepladens

Udskæring til planlimning

bordplade

glasoverflade

Bredde Dybde Bredde Dybde Tykkelse Bredde Dybde Tykkelse Radius
WIF80-2
WIP80-2
WIF90-2
WIP90-2
WIF97-3
WIP97-3

WIF100
WIP100

745 490 780 520 4
745 490 780 520 4 786 526 4 11
810 490 880 520 4
810 490 880 520 4 886 526 4 11
940 440 970 440 4
940 440 970 440 4 976 446 4 11
986 380 1000 400 4
986 380 1000 400 4 1006 406 4 11

MIF82 805 490 820 520 4

MIP82 805 490 820 520 4 826 526 4 11

MIF82NO 805 490 820 520 4

PIF825 805 490 820 520 4

PIP825 805 490 820 520 4 826 526 4 11

PIF1005

985 380 1000 400 4

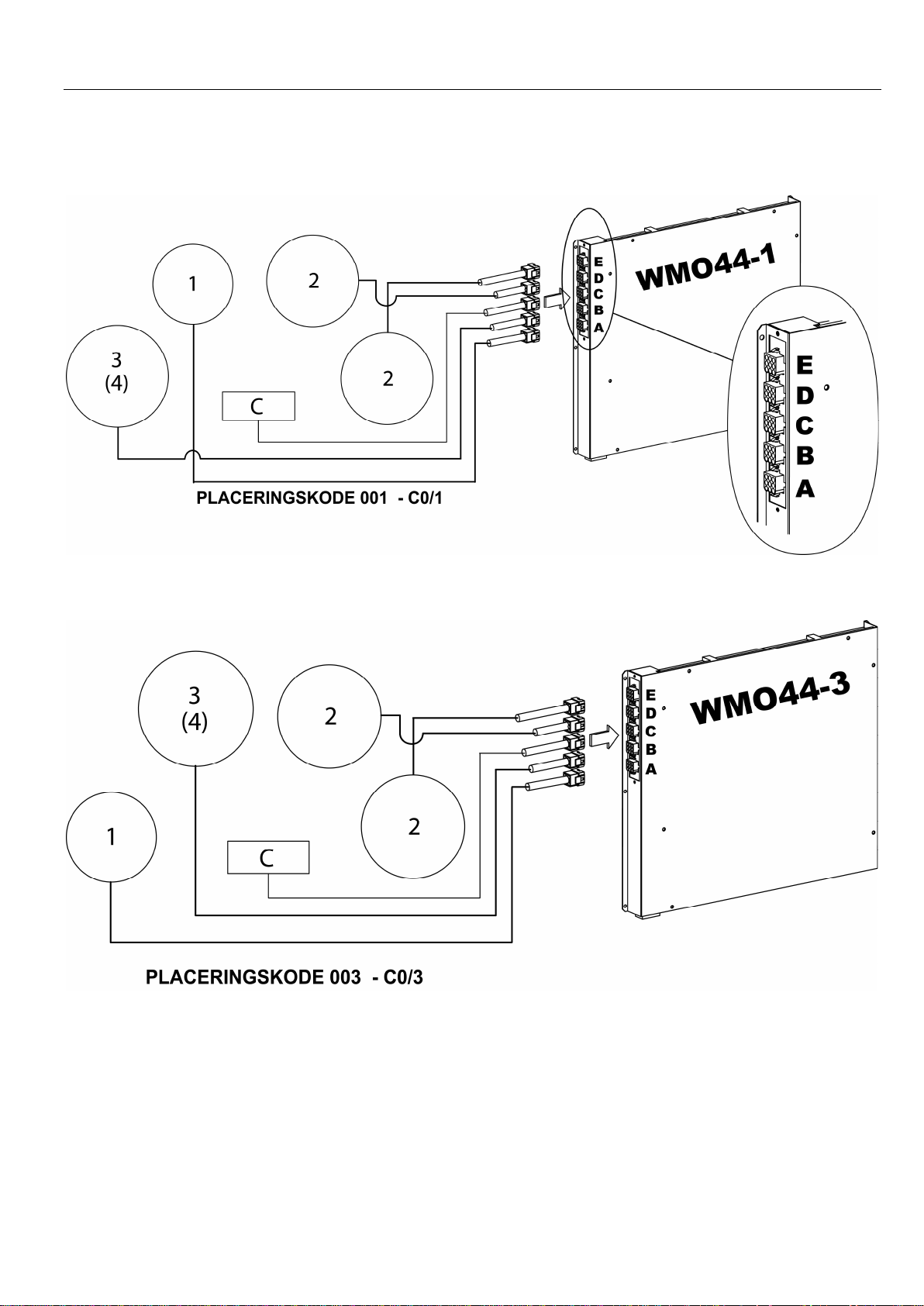

MZC3
WIS44-1
WIS44-3
WIS44-9

Se installationsanvisningen

MZC5

WIS5-0
Afstanden fra væg (bagvæg og/eller sidevæg) til pladen skal være min 50mm.
For at sikre god ventilation omkring kogepladen skal De sørge for, at der er en afstand på
20mm fra pladens underside til evt. ovn eller anden form for afdækning.
Den medleverede selvklæbende tætningsliste fastgøres langs pladens underkant. Pladen
lægges i indbygningshullet og centreres. Tætningslisten sørger for, at der ikke trænger vand og
fugt ned mellem kogeplade og bordplade. Det er derfor meget vigtigt, at De fastgør
tætningslisten iht. tegningen.

Sådan fastgøres tætningslisten

Fastgør tætningslisten (2) to millimeter fra
glassets yderkant – efter De har fjernet den
beskyttende papiroverflade (3).

Afstand mellem kogeplade eller emhætte

Afstanden mellem kogepladen og en emhætte skal følge de retningslinier, der gives i
emhættens brugsanvisning.

13

El-installation

Kogepladen må kun tilsluttes af en autoriseret montør.
Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan
ikke gøres ansvarlig i sådanne tilfælde.

Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller
beskadiget jordforbindelse.

Pladens strømforsyning skal have en flerpolet afbryder. Kontaktåbningen skal være m indst
3mm og kontakten bør være placeret i nærheden af pladen.

Tilslutning må ikke ske ved hjælp af en forlængerledning eller adapter.
Kablet må kun udskiftes af en autoriseret montør.
De finder de nødvendige tilslutningsdata på typeskiltet.

Tilslutningsboksen

Tilslutningsboksen findes på undersiden af kogepladen. Låget åbnes ved hjælp af en
skruetrækker. Stik den ind i åbningen og åbn låget.

Tilslutning af pladen

Kogepladen skal tilsluttes iht. nedenstående + tilslutningsdiagram.

4 zoner

Land Tilslutningsforhold Tilslutning Kablets tværsnit Kabeltype Amp
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 2.5 mm² H 05 VV - F

25 A *

H 05 RR - F

DK-S-FIN 400V~2F-F 50Hz 2 Faser + N 4 x 1.5 mm² H 05 VV - F

16 A *

H 05 RR - F

NO 230V~F-F 50Hz 2 Faser 3 x 2,5 mm² H 05 VV - F

25 A *

H 05 RR - F

( * ) Kalkuleret efter standard

TN 60 335-2-6/1990

DK = 2P + N

NO = 1P +N

WIP100, WIF100,

PIF1005

14

5 zoner

Land Tilslutningsforhold Tilslutning Kablets tværsnit Kabeltype Amp
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 4 mm² H 05 VV - F

40 A *

H 05 RR - F

DK-S-FIN 400V~2F-N 50Hz 2 Faser + N 4 x 2.5 mm² H 05 VV - F

25 A *

H 05 RR - F

DK-S-FIN 400V~3F-N 50Hz 3 Faser + N 5 x 1.5 mm² H 05 VV - F

16 A *

H 05 RR - F

NO 230V~F-F 50Hz 2 Faser 3 x 4 mm² H 05 VV - F

40 A *

H 05 RR - F

NO 230V~F-F 50Hz 3 Faser 4 x 2,5 mm² H 05 VV - F

25 A *

H 05 RR - F

( * ) Kalkuleret efter standard TN 60 335-2-6/1990

GARANTI

Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye kogeplade,
gældende fra den dokumenterede købsdato. Garantien omfatter materialer, arbejdsløn og
kørsel. Ved henvendelse om service bør De oplyse pladens navn og serienummer. Disse
oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i brugsanvisningen, så De
har dem ved hånden. Det gør det lettere for servicemontøren at finde de rigtige reservedele

Garantien dækker ikke

Fejl og skader, som ikke skyldes fabrikations- og materialefejl
Hvis der er brugt uoriginale reservedele
Hvis anvisningerne i brugsanvisningen ikke er fulgt
Hvis ikke installationen er sket som anvist

Transportskader

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag
mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af
produktet, påtager leverandøren sig ingen forpligtelse i forbindelse med evt. transportskade.
Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I
modsat fald vil kundens krav kunne afvises.

Ubegrundede servicebesøg

Hvis De tilkalder en servicemontør, og det viser sig, at De selv kunne have rettet fejlen, ved fx.
at følge anvisningerne her i brugsanvisningen eller ved at skifte en sikring i sikringsskabet,
påhviler det Dem selv at betale for servicebesøget.

Erhvervskøb

Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning, men
anvendes til erhverv eller erhvervslignende formål (restaurant, kantine etc.) eller bruges til
udlejning eller anden anvendelse, der omfatter flere brugere.
I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til
almindelig husholdning.

15

Service



ForrekvireringafserviceogreservedeleiDanmark,ringvenligstpånedenståendenummer,ogduvilblive

omdirigerettildenserviceinstansnærmestdig.



Ringpå70252303

INNHOLD

SIKKERHETSANVISNINGER ................................................................................................... 18

BESKRIVELSE AV PLATETOPPEN ........................................................................................ 20

Tekniske data ........................................................................................................................ 20

Betjeningspanel ..................................................................................................................... 20

Finger touch-betjening ........................................................................................................... 21

Display ................................................................................................................................... 21

Restvarmeindikator ................................................................................................................ 21

Sikkerhet ved overoppheting ................................................................................................. 21

BRUK AV PLATETOPPEN ....................................................................................................... 21

Før du tar platetoppen i bruk .................................................................................................. 21

Induksjonsprinsippet .............................................................................................................. 21

Slik slår du på platetoppen ..................................................................................................... 22

Automatisk registrering av manglende/ikke-egnet kokekar .................................................... 22

Timer-funksjon ....................................................................................................................... 22

Booster-funksjon .................................................................................................................... 23

Oppkokingsautomatikk........................................................................................................... 23

Betjeningssperre .................................................................................................................... 24

Hold varm-funksjon [ U ] (tilvalg) ............................................................................................ 24

Pause-funksjon[ || ] ................................................................................................................ 24

KOKEKAR ................................................................................................................................. 25

Egnede kokekar ..................................................................................................................... 25

Ikke-egnede kokekar.............................................................................................................. 25

Kokekarenes diameter ........................................................................................................... 25

Effekttrinn ............................................................................................................................... 25

RENGJØRING OG VEDLIKEHOLD .......................................................................................... 26

FEILFINNING ............................................................................................................................ 26

MILJØBESKYTTELSE .............................................................................................................. 27

INSTALLERING ........................................................................................................................ 27

Innbygging ............................................................................................................................. 27

Utskjæringsmål ...................................................................................................................... 28

Avstand mellom platetoppen og avtrekkshetten .................................................................... 28

Elektrisk installasjon............................................................................................................... 29

Tilkobling av platetoppen ....................................................................................................... 29

GARANTI ................................................................................................................................... 30

Garantien dekker ikke: ........................................................................................................... 30

Transportskader ..................................................................................................................... 30

Ubegrunnet servicebesøk ...................................................................................................... 30

Næringskjøp .......................................................................................................................... 30

SERVICE ................................................................................................................................... 30

SIKKERHETSANVISNINGER

 Les hele bruksanvisningen før du tar platetoppen i bruk. På den måten beskytter du deg

selv mot uhell og unngår skader på platetoppen.

 Ta vare på denne bruksanvisningen slik at du kan slå opp i den senere hvis det er noe

du kommer i tvil om. Hvis du selger eller overdrar platetoppen, må du sørge for at den
nye eieren også får bruksanvisningen.

 Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om

platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om
platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må
IKKE ta platetoppen i bruk hvis den er skadet.

 En skade må straks meldes til butikken der du kjøpte platetoppen.
 Platetoppen er bare beregnet for matlaging i en normal husholdning. Annen bruk er ikke

tillatt og kan være farlig. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for
skader som oppstår som følge av feilaktig betjening eller uhensiktsmessig bruk av
platetoppen.

 Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert

servicemontør. Installasjon utført av usakkyndige kan medføre betydelig risiko for
brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

 Platetoppen skal installeres i samsvar med gjeldende lover og regler.
 Ikke prøv å reparere platetoppen selv. Reparasjoner må bare foretas av en autorisert

servicemontør. Reparasjoner utført av usakkyndige kan medføre betydelig risiko for
brukeren. Produsenten/importøren kan ikke gjøres erstatningsansvarlig for dette.

 Ikke trekk ut støpselet av stikkontakten ved å trekke i ledningen.
 Ikke la barn leke med platetoppen eller bruke den uten å være under oppsyn av voksne.
 Vær oppmerksom på at en kokesone blir svært varm når den er i bruk, og at den vil være

varm i et stykke tid etter at den er slått av. La derfor aldri en gryte eller panne som
inneholder varm olje/varmt fettstoff bli stående på kokesonen uten å holde øye med den.

 Ikke la platetoppen være uten oppsyn når du arbeider med fett eller olje. Overopphetet

fett eller olje kan selvantenne og sette fyr på kjøkkenhetten. Brannfare!

 Dersom fett eller olje begynner å brenne, må du aldri prøve å slukke ilden med vann.

Kvel ilden med f.eks. et kjøkkenhåndkle eller med skum fra en brannslukker.

 Overplaten på den nye platetoppen er laget av glasskeramikk. Den er meget sterk, men

kan imidlertid gå i stykker hvis du f.eks. mister spisse eller skarpe gjenstander ned på
den. Hvis platen har revner eller brudd i overflaten, må du straks slå av strømmen til
platetoppen og tilkalle en servicemontør.

 En induksjonsplatetopp må ikke bygges inn over en ovn som ikke har en kjølevifte.
 Er platetoppen bygget inn over en pyrolyseovn, må den ikke brukes mens det utføres

pyrolyserens av ovnen.

 En ev. skuff rett under platetoppen må ikke brukes til lagring av brannfarlige gjenstander

som f.eks. spraybokser.

 Platetoppen må ikke innbygges over oppvaskmaskiner, vaskemaskiner, tørketromler

eller kjølemøbler, da den temmelig høye strålevarmen fra platen vil kunne skade slike
produkter.

 Platetoppen må først tas i bruk når den er installert. Bare på den måten kan du sikre deg

at du ikke kommer i kontakt med strømførende deler.

 Bruk bare kokekar med tykk og plan bunn. Ikke bruk gryter/panner med uslipt eller ru

bunn, da de kan ripe platen. Sørg for at kokekarene har helt ren bunn, da selv små
sandkorn kan ripe platen.

 Sett aldri varme kokekar hen over betjeningstastene, da elektronikken under dem i så fall

kan ta skade.

 Ikke f lamber rett under en avtrekkshette, da fettfiltrene kan antennes av flammene fra

flamberingen.

18

 Pass på at ledninger fra små husholdningsapparater ikke kommer i berøring med en

VIKTIGT: ANVÄND ALDRIG FLYTTBART TILLBEHÖR TILL

varm kokesone eller kommer i klemme i en varm ovnsdør.

 Ikke varm opp lukkede beholdere (f.eks. konservesbokser) på en kokesone, da slike

beholdere kan sprenges på grunn av trykket som oppstår inne i dem.

 Ikke bruk platetoppen som avlastningsplass for f.eks. gjenstander av metall. Metallet kan

bli varmt, smelte eller ev. bryte i brann på grunn av varmen fra en kokesone som er slått
på, eller restvarmen fra en kokesone som er slått av.

 Ikke slå på en kokesone uten å sette kokekar på den. Sett heller aldri tomme kokekar på

en kokesone som er slått på.

 Sukker i fast eller flytende form, plast eller aluminiumsfolie må ikke komme i berøring

med en varm platetopp. Disse materialene smelter og klistrer fast og kan medføre
misfarging eller revner i platetoppen. Dersom de likevel kommer i berøring med
platetoppen, m å du straks slå den av og fjerne sukkeret, plasten eller aluminiumsfolien
fra platetoppen mens den ennå er varm. Bruk en glasskrape til å fjerne det med.
Pass på at du ikke brenner deg på den varme platetoppen.

 Hvis platen blir skadet eller revner, må du straks slå av strømmen til platetoppen og

tilkalle en servicemontør.

 Slå av strømmen før rengjøring eller vedlikehold.
 Ikke bruk sterke rengjøringsmidler, midler m ed skurende effekt som f.eks. grill- eller

ovnsspray, flekk- eller rustfjerner eller skuresvamp.

 Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige

skader på overflaten og på de strømførende delene. Produsenten/importøren kan ikke
gjøres erstatningsansvarlig for skader som skyldes bruk av damprenser.

 Ikke oppbevar magnetiserbare gjenstander, f.eks. kredittkort, lommeregnere og disketter

nær en platetopp som er slått på, da de i så fall kan ta skade.

 Personer med pacemaker bør ta hensyn til at det i umiddelbar nærhet av en

induksjonsplatetopp som er slått på, oppstår et magnetisk felt som muligens kan påvirke
pacemakeren. I tvilstilfeller bør du ta kontakt med din lege.

 Sett alltid kokekarene midt på kokesonen. Du er da sikker på å unngå de

elektromagnetiske feltene.

 Når en uttjent platetopp skal kasseres, bør alle kabler klippes over helt inne ved

platetoppen slik at den ikke kan være til fare for barn. Sørg for at apparatet destrueres på
en miljømessig forsvarlig måte ved å avlevere det på en mottaksstasjon for slikt avfall.
Tenk også på at produktet kan inneholde deler som kan gjenbrukes.

UPPVÄRMNING AV KOKKÄRL SOM ÄR O LÄMPLIGT FÖR INDUKTION.

RISK FÖR SKADOR PÅ PERSONER OCH PÅ HÄLLEN.

19

BESKRIVELSE AV PLATETOPPEN

[ + ] tast

Holde varm-

På/av-tast

Booster-tast

Timer-tast

Betjeningssperre tast

Pausetast

[ - ] tast

[ + ] tast

Holde varm-funksjon

På/av-tast

Booster-tast

Timer-tast

Betjeningssperre tast

Pausetast

[ - ] tast

Tekniske data

Volt

WIF80-2

WIP80-2

WIF97-3

WIP97-3

WIF/P100

PIF1005

WIF/P90-2 10700W

MIF/P82DK

MIF82NO

PIF/P825

MZC3
WIS44-1
WIS44-3
WIS44-9

MZC5

WIS5-0

* Den angivne effekt kan variere afhængig af kogegrejets størrelse og materiale.

Total

effekt

Forrest til venstre

7400W

7400W 4 Sones 4*2300W 4*3300W 210 mm

10700W

7400W 4 Sones

10700W

Bagerst til venstre

Venstre og højre

Sone Normal *

1850W
1850W

Bagerst til højre

Forrest til højre

Medium

5 Sones 5*2300W 5*3300W 210 mm

5 Sones

1400W
2300W

4*2300W
1*2300W

Avhengig av konfigurasjonen på “Multi Zones”

Med

booster*

2500W
2500W
1800W
3200W

4*3300W
1*3300W

(Se installationsanvisningen)

Diameter

180 mm
210 mm

145mm

260 mm

210 mm
260 mm

Min.diameter på

egnete kokekar

110 mm
135 mm

90 mm

160 mm
135 mm
135 mm

160 mm
135 mm

Betjeningspanel

funksjon

20

Finger touch-betjening

Platetoppen er utstyrt med et integrert elektronisk finger touch-betjeningspanel. Ved en lett
berøring av et kokesonesymbol aktiveres den tilhørende kokesonen. Med en gang
elektronikken har registrert ønsket, høres et lydsignal. En kontrollampe lyser og en bokstav eller
et tall vises på displayet.
Bare rør én tast om gangen.

Display

Display
0 Null Kokesonen er slått på
1…9 Effekttrinn Velge effekttrinn

Induksjonen virker ikke Ikke-egnet el. manglende kokekar

U
A Oppkokingsautomatikk Oppkokingsautomatikk aktivert
E Feilmelding Elektronikkfeil
F Feilmelding Feil på kokesone(r)
H Restvarme Kokesonen er stadig varm
U Keep warm Det oppretthodes en temperatur pa 70°C
P Booster Booster-funksjonen er aktivert

Betydning Funksjon

Restvarmeindikator

Så lenge en kokesone stadig er varm etter bruk, lyser restvarmeindikatoren [ H ] for å vise at
kokesonens overflatetemperatur er over 60° C. Derfor må kokesonen ikke røres. Sett heller ikke
varmefølsomme gjenstander på en kokesone så lenge restvarmeindikatoren lyser.

Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn
på at kokesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser.

Merk: Så lenge en [ H ] lyser, kan du utnytte restvarmen fra de(n) varme sonen(e) til
småkoking. På den måten kan du holde maten varm og spare energi.

Sikkerhet ved overoppheting

For å unngå overoppheting av platetoppen er hver kokesone utstyrt med en innvendig
temperaturregulator som slår av kokesonen eller reduserer effekten hvis sonen blir for varm.

BRUK AV PLATETOPPEN

Før du tar platetoppen i bruk

Rengjør platetoppen med en fuktig klut og tørk den godt av. Ikke bruk oppvaskmiddel når du
rengjør platetoppen, da det kan medføre blålig misfarging av glasset.

Induksjonsprinsippet

Under hver kokesone ligger det en induksjonsspole. Når sonen slås på, skaper denne spolen et
magnetfelt som på sin side danner (induserer) induksjonsstrømmer i kokekar med en
magnetiserbar bunn. På den måten varmes bunnen av kokekaret opp, mens selve kokesonen
bare varmes opp indirekte av den varmen som kokekaret gir fra seg.
En platetopp/kokesone kan gi fra seg en lett brumming eller klikkelyd. Dette er helt normale
lyder for en induksjonsplatetopp.
Merk: Ikke alle gryter/panner er egnet for induksjonsplatetopper.

21

Slik slår du på platetoppen

Trykk på [ 0/I ]-tasten og deretter på [ + ].

 Slik slår du platetoppen på/av

Trykk på:
Slå på:
Trykk på tasten [ 0/I ] [ 0 ] Lyser
Slå av:
Trykk på tasten [ 0/I ] Tom eller [ H ] Slukket

 Slik slår du kokesonene på/av

Du vil Betjeningspanel Display
Øke effekten Trykk på [ + ] [ 1 ] til [ 9 ]
Redusere effekten Trykk på [ - ] [ 9 ] til [ 1 ]
Slå av Trykk på [ + ] og [ - ] samtidig [ 0 ] eller [ H ]

Betjeningspanel Display Indikatorlampe

Automatisk registrering av manglende/ikke-egnet kokekar

Induksjonen virker ikke:

 Hvis det ikke står noe kokekar på kokesonen, eller hvis kokekaret ikke er egnet for

induksjonsplatetopper. Hvis det er tilfellet, virker induksjonen ikke, og du kan derfor ikke
bruke kokesonen. Displayet viser [ U
settes på kokesonen.

]. Symbolet forsvinner igjen når e t egnet kokekar

 Hvis kokekaret fjernes fra en kokesone, slås kokesonen av automatisk. Displayet viser

[ U ]. Symbolet forsvinner igjen når et egnet kokekar settes på kokesonen. Kokesonen
fortsetter på samme effekttrinn som før.

Timer-funksjon

Ved hjelp av timeren kan du innstille tilberedningens varighet. Timeren kan brukes på alle 4
soner samtidig. Du kan også innstille forskjellige tilberedningstider på hver enkelt sone (fra 0 til
99 minutter).

Bruke timeren som minuttur

Slik gjør du
Slå på platetoppen Trykk på [ 0/I ] Kontrollampene lyser
Velg « Timer » Trykk på tast [T+] og
samtidig
Redusere tilberedningstiden Trykk på [ - ] 60, 59,58,57,……
Øke tilberedningstiden Trykk på tast [T+] og [T-] Tiden økes…
samtidig
Etter få sekunder holder kontrollampen opp med å blinke. Det betyr at timeren er innstilt.

Når tilberedningstiden er slutt, blinker [ 00 ] på timer-displayet, og det høres også et lydsignal.
Dersom du ønsker å slå av lydsignalet, skal du bare trykke på Trykk på [ T- ].

Innstilling av timeren

Slik gjør du Betjeningspanel Display
Velge effekttrinn Trykk på tast [ + ] eller [ - ] [ 1 ] …. [ 9 ] [ P ]
Starte « timeren » Trykk på tast [T+] og [T-] Tiden viser [00]
samtidig
Velge varmesone Trykk på tast [T+] og [T-] Tiden viser [00]
samtidig
Redusere tiden Trykk på tast [ - ] [30] 29,28,27
Øke tiden Trykk på tast [ + ] Tiden økes…

Etter få sekunder holder kontrollampen opp med å blinke. Det betyr at timeren er innstilt. Sonen
fortsetter på det valgte effekttrinnet til timeren når [ 00 ].

Betjeningspanel Display

[T-] [ 00 ]

22

Slå av timeren

Slik gjør du

Betjeningspanel Display
Velg varmesone Trykk på tast [T-] og [T+] Gjenværende tid
samtidig
Slå av timeren Trykk på tast [ T- ] Display [00]

Hvis du ønsker å slå av mer enn én timer, skal du bare gjenta prosedyren.
Kokesonen slås av automatisk når tilberedningstiden utløper.
I ca 2 minutter etter endt tilberedningstid blinker [ 00 ] på timer-displayet, og det høres også et
lydsignal. Dersom du ønsker å slå av lydsignalet før de 2 minuttene har gått, skal du bare trykke

.

på

Booster-funksjon

Kokesonene er utstyrt med en booster-funksjon [ P ], dvs. en ”varmeforsterker”. Når denne
funksjonen er slått på, arbeider kokesoner innstilt på effekttrinn 9 med en ekstra høy effekt i 10
minutter. Boosteren er f.eks. beregnet for å varme opp store mengder vann på kort tid.

Etter de 10 minuttene reduseres effekten automatisk ned til det normale effekttrinnet 9 og
kontrollampen slokner.

Slik gjør du: Betjeningspanel Display
Starte boosteren Trykk på [ P ] og deretter [ + ] eller [ - ] [ P ] i 10 mn

Slå av boosteren Trykk på [ P ] og deretter [ + ] eller [ - ] [ 9 ]

 Effektstyring:

Alle de fire kokesonene er utstyrt med booster, men du kan bare bruke boosteren på to soner
om gangen. Den ekstra høye effekten på boosteren kan bare oppnås ved at varmeeffekten
reduseres på en annen kokesone. Når boosteren er aktiv, kan de andre sonene altså bare
innstilles på effekttrinn [ 6 ] eller [8 ]. Dette gjelder også selv om du har valgt en høyere
innstilling. Det vises ved at kokesonen med redusert effekt først blinker [ 9 ] og deretter skifter til
[ 6 ] eller [ 8 ].

Boosteren er aktiv Effekttrinn reduseres på annen sone: (f.eks.: effekttrinn 9)
[ P ] lyser på displayet [ 9 ] skifter til [ 6 ] eller [ 8 ] avhengig av sonevalg

Oppkokingsautomatikk

Når oppkokingsautomatikken er aktivert, varmer kokesonen automatisk på høyeste effekttrinn
og skifter deretter ned til innstilt effekttrinn for videre tilberedning. Oppkokingstiden avhenger av
effekttrinnet som er valgt.

Slik slår du på oppkokingsautomatikken

Slik gjør du: Betjeningspanel Display
Velg sone Trykk på [ + ] [ 0 ] kontrollampen lyser
Velg effekttrinn 9 Trykk på [ + ] [ 1 ] …… til……. [ 9 ]
Oppkokingsautomatikk Trykk på [ + ] [ 9 ] blinker vekselvis med
[ A ]
Velg effekttrinn for videre Trykk på [ - ] [ 9 ] [ 8 ] [ 7 ] …..….[ 1 ]
tilberedning f.eks. 7 [ 7 ] blinker vekselvis med
[ A ]

Slik slår du av oppkokingsautomatikken

Slik gjør du: Betjeningspanel Display
Sone med oppkokingsautomatikk Ttrykk på [ - ] [ 9 ] [ 8 ] [ 7 ]…….. [ 0 ]
Velg effekttrinn Trykk på [ + ] Effekttrinn er valgt

23

Betjeningssperre

Ved å aktivere betjeningssperren hindrer du at du uforvarende kommer til å slå av platetoppen.
Betjeningssperren kan også brukes mot feilbetjening mens platetoppen er på, og mot uhell
under rengjøring av platen. Du kan sperre alle tastene på betjeningspanelet med unntak av
på/av-tasten.

Aktivering av betjeningssperren

Slik gjør du:

Betjeningspanel Display

Start Trykk på [ 0/I ] [ 0 ] eller [ H ] på 4 display
Betjeningssperre Trykk på rødt lys blinker

Slå av betjeningssperren

Slik gjør du: Betjeningspanel Display
Start Trykk på [ 0/I ] [ 0 ] eller [ H ] på 4 display

Slå av betjeningssperre Trykk på rødt lys blinker

Hold varm-funksjon [ U ] (tilvalg)

Styrken i oppvarmingssonene styres via en temperatursensor og fører temperaturen opp til 70
°C og holder temperaturen på 70 °C .
Denne funksjonen har to hovedfordeler:

- hurtig oppvarming av kald mat uten overforbruk

- holder ferdiglaget mat varm

 Aktivering av ”holde varm”-funksjonen etter eller under matlagingen

Hvad vil De
Start Trykk på [ 0/I ] [ 0 ] eller [ H ] på 4 display

Aktivere Trykk på [ U ] [ U ]
Velge sone Trykk på [ + ] eller [ - ] [ U ]
Stoppe Trykk på [ U ] [ U ]
Trykk på [ - ]
Denne funksjonen kan startes uavhengig på alle plater.
Når kokekaret fjernes fra kokesonen, vil “quietude”-funksjonen forbli aktiv i ca 10 minutter.
Maksimal varmebevaringstid er 2 timer.

Betjeningspanel Display

Pause-funksjon[ || ]

Aktivering av Pause-funksjon

Slik gjør du:
Start Trykk på [ || ] [ || ] på 4 display

Slå av Pause-funksjon

Slik gjør du: Betjeningspanel Display
Stoppe Trykk på [ || ] 3s (Bib) [ || ] på 4 display
Trykk på [ + ] or [ - ] [ 1 ] ... til ... [ 9 ]

Recall-funksjon

Hvis man ved en feiltakelse har fått slukket platen, kan man ved hjelp av recall-funksjonen raskt
gjenopprette alle innstillinger. For å gjenopprette alle innstillinger må man slå på platen igjen
innen 6 sekunder. I løpet av de ytterligere 6 sekundene må pausetasten aktiveres. Pause­funksjonen (recall-funksjonen) kan kun benyttes dersom minst en sone er aktiv (varmetrinn 0
eller nedover), og låsetasten ikke er aktivert. Hvis ingen soner er aktive, eller låsetasten er
aktivert, høres et akustisk signal.

Følgende innstillinger gjenopprettes:

 Varmetrinn på alle soner
 Timerinnstillinger (minutter, sekunder)
 Hukommelse for dobbeltsonens yttersone
 Oppkokingsautomatikk

Betjeningspanel Display

24

KOKEKAR

Egnede kokekar

 Kun gryter og panner med magnetiserbar bunn kan brukes (rustfritt stål, emaljert stål,

støpejern).

Ikke-egnede kokekar

 Kokekar av aluminium og kobber uten magnetisk bunn.

Kokekar av glass, keramikk og steintøy.

For å finne ut om et kokekar er egnet, kan du foreta denne enkle testen:
Hold en magnet i nærheten av bunnen på kokekaret. Blir magneten tiltrukket, er kokekaret

egnet.
Ha litt vann i kokekaret og sett det på en kokesone m ed en passende diameter. Slå på sonen
og velg et effekttrinn. Dersom kokekaret ikke er egnet, blir tallet for effektinnstilling erstattet av
symbolet [ U

Merk: Visse kokekar kan lage litt støy når de settes på en induksjonsplatetopp. Dette har ingen
betydning for tilberedningen.

Kokekarenes diameter

Kokekar av rustfritt stål uten magnetiserbar bunn.

].

Kokesonene reagerer ikke på kokekar som har mindre diameter enn den som anbefales. Denne
diameteren varierer for de forskjellige sonene.

For å oppnå best resultat anbefaler vi at du setter kokekarene midt på kokesonen.

Effekttrinn

1 - 2 Smelte

Gjenoppvarming

2 - 3 Småkoke

Tining

3 - 4 Damping Grønnsaker, fisk og kjøtt
4 - 5 Videre tilberedning etter

koking

6 - 7 Koking

Småkoke

7 - 8 Koking
9 Steking

Oppkoking

P (booster) Steking

Oppkoking

Sauser, smør og sjokolade
Ferdigretter
Ris, pudding, sukker og sirup
Grønnsaker, fisk og frysevarer

Poteter, suppe, pasta og friske grønnsaker
Kjøtt, egg og pølser

Gulasj
Poteter

Biffer og omelett
Vann
Biffer
Oppkoking av større mengder vann

25

RENGJØRING OG VEDLIKEHOLD

Pass på at plastgjenstander, aluminiumsfolie eller lignende ikke kommer i berøring med en
varm kokesone. Skulle det skje, må du straks fjerne det som har brent på, med en glasskrape
og deretter rense platen med et spesialrensemiddel. Det samme gjør seg gjeldende hvis det er
sølt sukker, syltetøy eller andre sukkerholdige matvarer på en varm kokesone.

Sørg for at både kokekar og kokesoner er helt tørre før kokekaret settes på platen.
Platetoppen må ikke rengjøres med etsende eller skurende rengjøringsmidler. Bruk heller ikke

kniv for å fjerne overkok som sitter fast.
Ikke bruk damprenser ved rengjøring av platetoppen. Damptrykket kan medføre varige skader

på overflaten og på de strømførende delene. Produsenten/importøren kan ikke gjøres
erstatningsansvarlig for skader som skyldes bruk av damprenser.

Hvis du behandler platen regelmessig med et spesialrensemiddel, holder den seg pen og blir
samtidig motstandsdyktig overfor smuss og flekker. Vask deretter platen med kaldt vann og tørk
til slutt av overflaten omhyggelig.

FEILFINNING

Ikke mulig å slå på platetoppen/kokesonen

 Kokekaret er ikke egnet
 Platetoppen får ikke strøm
 Det har gått en sikring
 Betjeningssperren er aktivert
 Betjeningstastene er dekket med vann eller fett
 Betjeningspanelet er tildekket

En [ U ] lyser på displayet

 Det står ikke noe kokekar på kokesonen
 Kokekaret er ikke egnet
 Kokekarets diameter passer ikke til kokesonen

En [ F ] lyser på displayet

 Ring etter servicemontør

En [ E ] lyser på displayet

 Elektronikkfeil

Trekk ut støpselet og ring etter servicemontør

Platetoppen/kokesonene slås av mens den/de er i bruk

 For å unngå overoppheting kan kokesonen(e) bli slått av og på
 Kokesonen(e) har vært slått på i meget lang tid
 Betjeningstastene er tildekket
 Tomt kokekar med overopphetet bunn

Kjøleviften fortsetter etter at platetoppen er slått av

 Dette er helt normalt – viften stopper automatisk når platetoppen har blitt kjølt av

tilstrekkelig

Oppkokingsautomatikken virker ikke.

 Kokesonen er stadig varm [ H ]
 Du har valgt effekttrinn [ 9 ]
 Du brukte [ - ] da du slo på sonen

26

MILJØBESKYTTELSE

Tillatt, men kan ikke



 Emballasjen er valgt ut fra miljømessige hensyn og er resirkulerbar.
 Produktet inneholder deler som kan skada miljøet og må derfor behandles som

specialavfall. Delene er nødvendig for produktets funksjonalitet.

Produktet må ikke kastes sammen med vanlig

husholdningsavfall.

 Kasserte produkter må leveres på nærmeste

gjenbruksstasjon.

INSTALLERING

Innbygging

Platetoppen er beregnet for innbygging og må bare tilkobles av en autorisert servicemontør.
Benkeplaten skal være varmebestandig og kunne tåle temperaturer på opptil 100° C. Det
samme gjelder for side-/bakvegger i umiddelbar nærhet av platetoppen.

Noen materialer som brukes ofte til fremstilling av benkeplater, tåler ikke fuktighet. Bruk derfor
et spesielt lim for å beskytte utskjæringen.
Dersom benkeplaten er forsynt med et laminat, må både laminatet og limet være
varmebestandig.

Rådfør deg med spesialister hvis platetoppen skal installeres ombord på en båt.
Platetoppen har varmebeskyttelsesklasse Y. Det betyr at det kan være høye skap på den ene

siden av platetoppen og på baksiden, mens det på den andre siden ikke kan være skap som er
høyere enn selve platetoppen.

Meget god plassering

anbefales

Ikke tillatt

27

Utskjæringsmål

Type

Utskjæring i

Platetoppens

Utskjæring for planliming

Fest tetningslisten (2) to millimeter fra

etter at du har fjernet

benkeplate

Bredde Dybde Bredde Dybde Tykkelse Bredde Dybde Tyk-

glassoverflate

Radius

kelse

WIF80-2

WIP80-2

WIF90-2

WIP90-2

WIF97-3

WIP97-3

WIF100
WIP100

745 490 780 520 4
745 490 780 520 4 786 526 4 11
810 490 880 520 4
810 490 880 520 4 886 526 4 11
940 440 970 440 4
940 440 970 440 4 976 446 4 11
986 380 1000 400 4

986 380 1000 400 4 1006 406 4 11
MIF82 805 490 820 520 4
MIP82 805 490 820 520 4 826 526 4 11

MIF82NO 805 490 820 520 4

PIF825 805 490 820 520 4
PIP825 805 490 820 520 4 826 526 4 11

PIF1005

985 380 1000 400 4

MZC3
WIS44-1
WIS44-3
WIS44-9

Se installationsanvisningen

MZC5

WIS5-0

Avstanden fra vegg (bakvegg eller sidevegger) til platetoppen må være min. 50 mm.
For å sikre god ventilasjon rundt platetoppen må du sørge for at det er en klaring på undersiden

av platetoppen på min. 2 cm.
Den selvklebende tetningslisten som følger med, skal settes på langs undersiden av

platetoppen. Senk platetoppen ned i utskjæringsåpningen og sentrer den i midten.
Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og
benkeplaten.

Slik fester du tetningslisten

Tetningslisten sørger for at det ikke trenger vann og fuktighet ned mellom platetoppen og
benkeplaten. Derfor er det meget viktig at du fester tetningslisten som vist på tegningen.

glassets ytterkant –
den beskyttende papirstrimmelen (3).

Avstand mellom platetoppen og avtrekkshetten

Avstanden mellom platetoppen og en avtrekkshette skal følge de retningslinjene som gis i
bruksanvisningen for avtrekkshetten.

28

Elektrisk installasjon

Platetoppen må bare tilkobles av en autorisert elektroinstallatør.
Installasjon utført av usakkyndige kan medføre betydelig risiko for brukeren. Produsenten/
importøren kan ikke gjøres erstatningsansvarlig for dette.
Platetoppen må jordes ifølge forskriftene for sterkstrøm.
Produsenten/importøren kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge
av manglende eller defekt jording.
Platetoppens strømforsyning må ha en flerpolet bryter. Kontaktåpningen må være minst 3 mm,
og bryteren bør være plassert i nærheten av platetoppen.
Tilkoblingen må ikke skje ved hjelp av skjøteledning eller multistøpsel.
Ledningen må bare skiftes ut av en autorisert elektroinstallatør.
Du finner de nødvendige tilkoblingsdata på typeskiltet.

Tilkoblingsboksen

Tilkoblingsboksen finnes på undersiden av platetoppen. Ta av dekselet med en skrutrekker.
Stikk den inn i åpningen og vipp av dekselet.

Tilkobling av platetoppen

Platetoppen skal tilkobles iht. skjemaet under + tilkoblingsdiagrammet.

4 soner

Land Tilkoblingsforhold Tilkobling Ledn. tverrsnitt Ledn.type Amp
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 2.5 mm² H 05 VV - F

H 05 RR - F

DK-S-FIN 400V~2F-F 50Hz 2 Faser + N 4 x 1.5 mm² H 05 VV - F

H 05 RR - F

NO 230V~F-F 50Hz 2 Faser 3 x 2,5 mm² H 05 VV - F

H 05 RR - F

( * ) Kalkuleret efter standard

TN 60 335-2-6/1990

WIP100, WIF100,

PIF1005

5 soner

Land Tilkoblingsforhold Tilkobling Ledn. tverrsnitt Ledn.type Amp
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 4 mm² H 05 VV - F

H 05 RR - F

DK-S-FIN 400V~2F-N 50Hz 2 Faser + N 4 x 2.5 mm² H 05 VV - F

H 05 RR - F

DK-S-FIN 400V~3F-N 50Hz 3 Faser + N 5 x 1.5 mm² H 05 VV - F

H 05 RR - F

NO 230V~F-F 50Hz 2 Faser 3 x 4 mm² H 05 VV - F

H 05 RR - F

NO 230V~F-F 50Hz 3 Faser 4 x 2,5 mm² H 05 VV - F

H 05 RR - F

(

* ) Kalkuleret efter standard TN 60 335-2-6/1990

29

25 A *
16 A *
25 A *

DK = 2P + N

NO = 1P +N

40 A *
25 A *
16 A *
40 A *
25 A *

GARANTI

Det ytes 2 års reklamasjonsrett på fabrikasjons- og materialfeil på den nye platetoppen fra
dokumentert kjøpsdato. Garantien omfatter materialer, arbeidslønn og transport. Ved
henvendelser om service ber vi deg oppgi platetoppens navn og serienummer. Du finner disse
opplysningene på typeskiltet. Skriv eventuelt opplysningene ned i denne bruksanvisningen slik
at du har dem for hånden. Det gjør det lettere for serviceteknikeren å finne de riktige
reservedelene.

Garantien dekker ikke:

Feil og skader som ikke skyldes fabrikasjons- og materialfeil.
Hvis det har blitt brukt uoriginale reservedeler.
Hvis anvisningene i bruksanvisningen ikke har blitt fulgt.
Hvis installasjonen ikke er utført som anvist.

Transportskader

En transportskade som konstateres ved levering fra forhandleren til kunden, er primært en sak
mellom kunden og f orhandleren. Dersom kunden har stått for transporten av produktet selv,
påtar leverandøren seg ikke noen forpliktelse i forbindelse med eventuell transportskade.
Eventuelle transportskader skal meldes omgående og senest 24 timer etter at varen er levert.
Hvis ikke vil kundens krav kunne avvises.

Ubegrunnet servicebesøk

Hvis du tilkaller en servicemontør, og det viser seg at du like godt kunne ha rettet feilen selv ved
f.eks. å følge anvisningene i denne bruksanvisningen, eller ved å skifte en sikring i
sikringsskapet, må du selv betale for servicebesøket.

Næringskjøp

Næringskjøp er ethvert kjøp av apparater som ikke brukes i en privat husholdning, men brukes
til næringsvirksomhet eller lignende formål (restaurant, kantine osv.) eller til utleie eller annen
bruk som omfatter flere brukere.
I forbindelse med næringskjøp ytes det ingen garanti, da dette produktet utelukkende er
beregnet for bruk i en vanlig husholdning.

SERVICE

ServiceChefen NUF, Bjørneveien 24, 5236 Rådal.
Har du behov for service, trenger du bruksanvisning eller

annen teknisk informasjon om produkter, kontakt oss direkte.
Telefon: [phone]
Fax: [phone]
E-post: [email protected]

www.servicechefen.no

30

INNEHÅLLSFÖRTECKNING

SÄKERHETSÅTGÄRDER ......................................................................................................... 32

BESKRIVNING AV SPISHÄLLEN ............................................................................................ 34

Tekniska data ........................................................................................................................ 34

Manöverpanelen .................................................................................................................... 34

Fingertouch-styrning .............................................................................................................. 35

Display ................................................................................................................................... 35

Restvärmevisare .................................................................................................................... 35

Överhettningsskydd ............................................................................................................... 35

ANVÄNDNING AV SPISHÄLLEN ............................................................................................. 35

Innan spishällen tas i bruk ..................................................................................................... 35

Induktionsprincipen ................................................................................................................ 35

Så slår du på spishällen ......................................................................................................... 35

Automatisk registrering av kokkärl som är olämpligt/saknas .................................................. 36

Timerfunktion ......................................................................................................................... 36

Boosterfunktion ...................................................................................................................... 37

Uppkokningsautomatik........................................................................................................... 37

Funktionslås ........................................................................................................................... 37

Sjud-funktion [ U ] (valfri) ....................................................................................................... 38

Funktionspaus [ || ] ................................................................................................................. 38

KOKKÄRL ................................................................................................................................. 38

Lämpliga kokkärl .................................................................................................................... 38

Olämpliga kokkärl .................................................................................................................. 39

Kokkärlets storlek .................................................................................................................. 39

Effektlägen ............................................................................................................................. 39

RENGÖRING OCH UNDERHÅLL ............................................................................................. 39

PROBLEMLÖSNING ................................................................................................................. 40

MILJÖSKYDD ........................................................................................................................... 40

INSTALLATION ......................................................................................................................... 41

Inbyggnad .............................................................................................................................. 41

Utskärningmått ....................................................................................................................... 41

Avstånd mellan spishäll och spiskåpa ................................................................................... 42

El-installation ......................................................................................................................... 42

Anslutning av hällen ............................................................................................................... 42

GARANTI ................................................................................................................................... 43

Garantin omfattar inte ............................................................................................................ 43

Transportskador ..................................................................................................................... 43

Obefogade servicebesök ....................................................................................................... 43

Företagsköp ........................................................................................................................... 43

SERVICE ................................................................................................................................... 43

31

SÄKERHETSÅTGÄRDER

 Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt

garanterar du din egen säkerhet och undviker att hällen skadas.

 Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen

överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.

 Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen

för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är
osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker.
Hällen får INTE tas i bruk om den är skadad.
Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.

 Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra

användningsområden är tillåtna och kan utgöra en fara. T illverkaren/importören ansvarar
inte för skador som beror på felaktig eller vårdslös användning av spishällen.

 Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
Tillverkaren/importören är inte ansvarig i sådana fall.

 Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.

 Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad

servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker
för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.

 Dra aldrig ur kontakten genom att dra i sladden.
 Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.
 Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en

stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller
matfett stå på kokzonen utan övervakning.

 Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat

matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!

 Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas

med textil eller skum från en brandsläckare.

 Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det ä r mycket tålig, men kan gå

sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har
sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en
servicetekniker.

 En induktionshäll får inte byggas in ovanför en ugn som inte har en fläkt.
 Om hällen är inbyggd över en pyrolysugn får hällen inte användas under

pyrolyserengöringen av ugnen.

 Eventuella lådor under spishällen får inte innehålla brandfarligt material, som exempelvis

sprejflaskor.

 Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller

kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.

 Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med

strömförande delar.

 Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med

oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet
är helt ren, då små sandkorn kan orsaka repor på hällen.

 Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken

under panelen.

 Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av

fettfiltren.

 Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm

kokzon eller kommer i kläm i en varm ugnslucka.

32

 Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana

VIKTIG: BRUK ALDRI FLYTTBART TILBEHØR TIL OPPVARMING AV

behållare kan sprängas av trycket som uppstår.

 Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall.

Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att
metallen blir het, smälter eller eventuellt orsakar brand.

 Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt

kokkärl på en påslagen kokzon.

 Socker i fast eller flytande form, plast eller aluminiumfolie f år inte komma i kontakt med

den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka
repor eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska
de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att
avlägsna det som fastnat.

 Var försiktig så att du inte bränner dig på den varma hällen.

 Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en

servicetekniker.

 Bryt alltid strömmen före rengöring och underhåll.
 Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis

grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.

 Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka

permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören
ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

 Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter

nära en påslagen häll, då dessa kan ta skada.

 Personer med pacemaker bör tänka på att det i närheten av en påslagen induktionshäll

uppstår ett magnetiskt fält som eventuellt kan påverka pacemakern. Om du är osäker bör
du prata med din läkare.

 Placera alltid kokkärl mitt på kokzonen för att undvika det elektromagnetiska fältet.
 Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen,

så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd
återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att
spishällen kan innehålla delar som kan återvinnas.

KASSEROLLER, SOM ER UEGNET TIL INDUKSJON. RISIKO FOR

FORBRENNINGER SAMT SKADER PÅ KOKEPLATEN.

33

BESKRIVNING AV SPISHÄLLEN

[ + ] knapp

På/av-knapp

Timer-knapp

Booster-knapp

[ - ] knapp

Betjeningssperre knapp

Paustast

Sjud-tast

[ + ] knapp

På/av-knapp

Timer-knapp

Booster-knapp

[ - ] knapp

Betjeningssperre knapp

Paustast

Sjud-tast

Tekniska data

Volt

WIF80-2
WIP80-2
WIF97-3
WIP97-3

WIF/P100

PIF1005

WIF/P90-2 10700W

MIF/P82DK

MIF82NO

PIF/P825

MZC3
WIS44-1
WIS44-3
WIS44-9

MZC5

WIS5-0

* Oppgitt effekt kan variere avhengig av kokekarets størrelse og materiale.

Total

effekt

7400W

7400W 4 Kokzoner 4*2300W 4*3300W 210 mm

10700W

7400W 4 Zones

10700W

Kokzoner Normal *

Fram till vänster

Bak till vänster

Bak till höger

Fram till höger

Vänster och höger

Medium

5 Kokzoner 5*2300W 5*3300W 210 mm

5 Zones

1850W
1850W
1400W
2300W

4*2300W
1*2300W

Beror på konfigurationen av “Multi Zones”

Med

booster*

2500W
2500W
1800W
3200W

4*3300W
1*3300W

(Se installationsanvisningen)

Storlek

180 mm
210 mm

145mm

260 mm

210 mm
260 mm

Min.storlek.på

lämpligt kokkärl

110 mm
135 mm

90 mm

160 mm
135 mm

135 mm
160 mm

135 mm

Manöverpanelen

34

Fingertouch-styrning

Hällen är utrustad med en elektronisk fingertouch-manöverpanel som är integrerad i hällen. Vid
en lätt beröring av en symbol aktiveras tillhörande kokzon. Så snart elektroniken har registrerat
ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.
Tryck endast på en knapp åt gången.

Display

Display

Betydelse Funktion

0 Noll Kokzonen är aktiverad

1…9 Effektläge Välj effektläge
U Induktionen fungerar inte Kokkärl olämpligt/saknas
A Uppkokningsautomatik Snabbuppkokning
E Felmeddelande Elektronikfel
F Felmeddelande Fel i kokzon(-er)
H Eftervärme Kokzonen är fortfarande varm
U Keep warm Det halls en temperatur pa 70°C
P Booster Boosterfunktionen är aktiverad

Restvärmevisare

Så länge som kokzonen f ortfarande är varm efter användning lyser symbolen f ör
restvärmevisare [ H ] vilket innebär att kokzonen har en yttemperatur på över 60°C. Vidrör
därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är
tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma
kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen/zonerna för
sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Överhettningsskydd

For att undvika överhettning av spishällen är alla kokzoner utrustade med invändig
temperaturreglering som stänger av zonen eller minskar effekten om zonen blir för varm.

ANVÄNDNING AV SPISHÄLLEN

Innan spishällen tas i bruk

Rengör hällen med en fuktig trasa och torka den noggrant. Använd inte diskmedel för rengöring
av spishällen då detta kan orsaka blåaktiga missfärgningar av glaset.

Induktionsprincipen

Under varje kokzon ligger der en induktionsspole. När zonen slås på alstrar denna spole ett
magnetfält som skapar (inducerar) induktionsström i kokkärl som har magnetisk botten. På så
sätt värms kokkärlets botten upp, medan själva kokzonen endast värms upp indirekt genom den
värme som kokkärlet avger.

Från en påslagen häll/zon kan ett svagt brummande ljud eller ett klickljud höras. Detta är helt
normala ljud för en induktionshäll.

Obs! Inte alla kastruller/pannor lämpar sig för induktionshällar.

Så slår du på spishällen

Tryck på knappen [ 0/I ] och tryck därefter på [ + ]

 Så slås spishällen på/av

Tryck på: Manöverpanelen Display Indikatorlampa
Så slås den på:

Tryck på knappen [ 0/I ] [ 0 ] På
Så slås den av:
Tryck på knappen [ 0/I ] Tom eller [ H ] Av

35

 Så slås kokzonerna på/av

Vad vill du göra? Manöverpanel Display
Höja effektläge Tryck på [ + ] [ 1 ] till [ 9 ]

Sänka effektläge Tryck på [ - ] [ 9 ] till [ 1 ]
Slå av Tryck samtidigt på [ + ] och [ - ] [ 0 ] eller [ H ]

Automatisk registrering av kokkärl som är olämpligt/saknas

Induktionen fungerar inte:

 om inget kokkärl är placerat på kokzonen eller kokärlet inte lämpar sig för

induktionshällar. Om så är f allet fungerar inte induktionen och kokzonen kan därför inte
användas. Displayen visar U[ U ]. Symbolen försvinner när ett lämpligt kokkärl placeras
på kokzonen.

 om kokkärlet avlägsnas från en kokzon stängs zonen automatiskt av. Displayen visar

[ U ]. Symbolen försvinner när ett lämpligt kokkärl återigen placeras på kokzonen.
Kokzonen fortsätter då på samma effektläge som tidigare.

Timerfunktion

Med hjälp av timern kan du ställa in tillagningstiden. Timern kan användas samtidigt på alla fyra
zonerna. Man kan även ställa in olika tillagningstider på varje kokzon (från 0 till 99 minuter).

Använda timern som minutklocka

Gör så här:
Slå på spishällen. Tryck på [ 0/I ] Kontrollamporna tänds
Välj « Timer » Tryck på [T-] och [T+] [ 00 ]
samtidigt
Ange tillagningstid Tryck på [T-] eller [T+] 60, 59,58,57,……
Förläng tillagningstiden Tryck på [T-] och [T+] Tiden förlängs…..
Samtidigt

Efter några sekunder slutar kontrollampan att blinka, vilket betyder att timern är inställd.
Efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om du vill stänga av
timern innan ljudsignalen hörs trycker du på Tryck på [ T- ].

Inställning av timern

Gör så här:
Välj effektläge Tryck på [ + ] eller [ - ] [ 1 ] …. [ 9 ] [ P ]
Slå på « Timer » Tryck på [T+] och [T-] Timerdisplay [00]
samtidigt
Välj kokzon Tryck på [T+] och [T-] Timerdisplay [00]
samtidigt
Sänka tiden Tryck på [ - ] [30] till 29,28,27
Höja tiden Tryck på [ + ] Tiden höjas…

Efter några sekunder slutar kontrollampan att blinka, vilket betyder att timern är inställd. Zonen
hålls på valt effektläge tills den når [ 00 ].

Slå av timern

Gör så här: Manöverpanel Display
Välj kokzon Tryck på [T-] och [T+] Resttiden visas
samtidigt
Slå av « Timer » Tryck på [ T- ] Display [00]

Om du vill slå av mer än en timer, upprepa stegen ovan.
Kokzonen slås automatiskt av efter den inprogrammerade tillagningstiden.
I ca 2 minuter efter avslutad tillagningstid blinkar [00] i timerdisplayen och en signal hörs. Om du

vill stänga av funktionen innan de två minuterna har gått trycker du på

Manöverpanel Display

Manöverpanel Display

.

36

Boosterfunktion

Kokzonerna är utrustade med en boosterfunktion [ P ], d.v.s. en ”effektförstärkare”. När denna

funktion slås på verkar kokzonerna under tio minuter på effektläge 9 med extra hög effekt.
Boostern lämpar sig exempelvis för att snabbt värma upp stora mängder vatten.

Efter tio minuter går kokzonen automatiskt tillbaka till det normala effektläget 9 och
kontrollampan släcks.
Så här gör du

Slå på booster-funktionen Tryck på [ P ] så [ + ] eller [ - ] [ P ] i 10 min
Slå av booster Tryck på [ P ] så [ + ] eller [ - ] [ 9 ]

Manöverpanel Display

Så här fungerar booster-funktionen:

Alla fyra kokzoner är utrustade med booster, men du kan endast aktivera boostern på två zoner
åt gången. Boosterns extra höga effekt kan endast uppnås genom att man sänker värmen på
en annan kokzon. När boostern är aktiv kan de andra zonerna alltså endast användas på
effektläge [ 6 ] eller [8 ]. Detta gäller även om du valt en högre inställning. Det syns genom att
kokzonen med den minskade värmen först blinkar 9 och därefter ändras till [ 6 ] eller [ 8 ].

Boostern är aktiv Effektläget sänks på annan zon: (exempelvis: effektläge 9)
[ P ] syns i displayen [ 9 ] ändras till [ 6 ] eller [ 8 ] beroende på val av zon

Uppkokningsautomatik

När uppkokningsautomatiken är aktiverad går kokzonen automatiskt på högsta effektläge och
går sedan ner till valt effektläge för vidare tillagning. Uppkokningstiden är beroende av det valda
effektläget.

Så aktiveras uppkokningsautomatiken

Så här gör du Manöverpanel Display
Välj zon Tryck på [ + ] [ 0 ] kontrollampan tänds

Välj effektläge 9 Tryck på [ + ] [ 1 ] …… till……. [ 9 ]
Uppkokningsautomatik Tryck på [ + ] [ 9 ] blinkar växelvis med [A ]
Välj effektläge för vidare Tryck på [ - ] [ 9 ] [ 8 ] [ 7 ] …..….[ 1 ]
tillagning, exempelvis 7 [ 7 ] blinkar växelvis med [A ]

Så stänger du av uppkokningsautomatiken

Så här gör du Manöverpanel Display
Zon med uppkokningsautomatik Tryck på [ - ] [ 9 ] [ 8 ] [ 7 ]…….. [ 0 ]

Välj effektläge Tryck på [ + ] Effektläge valt

Funktionslås

Aktivering a v funktionslåset förhindrar att spishällen av misstag stängs av. Funktionslåset
skyddar också mot felanvändning medan hällen är påslagen och mot olyckor vid rengöring av
hällen. Du kan låsa alla knappar på manöverpanelen förutom av/på-knappen.

Aktivering av funktionslåset

Så här gör du Manöverpanel Display
Slå på Tryck på [ 0/I ] [ 0 ] eller [ H ] på 4 displays

Hällen låsas Tryck på Indikatorn blinker

Avaktivering av funktionslåset

Så här gör du Manöverpanel Display
Slå på Tryck på [ 0/I ] [ 0 ] eller [ H ] på 4 displays

Slå av Tryck på Indikatorn blinker

37

Sjud-funktion [ U ] (valfri)

Zonen kontrolleras av en temperatursensor och varmer upp zonen till 70°C, och håller
temperaturen på 70°C.
Funktionen har två stora fördelar:

- Snapp upvamrning av kalla rätter utan förspillande

- Sjud-funktion – maten hålls varm

 Aktivering av sjud-funktionen efter tillagningen

Hvad vil De Betjeningspanel Display
Slå på hällen Tryck på [ 0/I ] [ 0 ] eller [ H ] på 4 displays

Aktivera sjud-funktionen Tryck på [ U ] [ U ]
Välj kokzon Tryck på [ + ] eller [ - ] [ U ]
Slå av Tryck på [ U ] [ U ]
Tryck på [ - ]
Sjud-funktionen fungerar på alla 4 zoner samtidigt.
När kokkärlet lyfts av zonen fungerar zonen som sjud-zon i ti minutter. Sjud-funktionen fungerar
max. två timmar åt gången.
When the pan leaves the zone of cooking the function "quietude" remains active during
approximately 10 minutes.
The maximum duration of maintenance to the heat is 2 hours.

Funktionspaus [ || ]

Aktivering av funktionspaus

Så här gör du Manöverpanel Display
Slå på Tryck på [ || ] [ || ] på 4 displays

Avaktivering av funktionspaus

Så här gör du Manöverpanel Display
Slå på Tryck på [ || ] 3s (Bib) [ || ]på 4 displays

Tryck på [ + ] or [ - ] [ 1 ] … till ... [ 9 ]

Recall-funktion

Har Du stängt av hällen av ett fel kan Du genom Recall-funktionen snabbt återuppta alla
inställningar. Återupptagandet måste utföras inom 6 sekunder efter avstängningen av hällen.
Sätt på hällen igen. Inom ytterligare 6 sekunder tycker man på pausknappen. Paus-funktionen
(recall-funktionen) kan endast utföras om minst en zon är aktiv och låsknappen inte är
aktiverad. Det hörs en alarmsignal om inga zoner är aktiva eller låsknappen är aktiverad.
Följande inställningar återupptas:

 Värmeläge på alla zoner
 Timerinställningar (minuter, sekunder)
 Minne för ytterzonen på den variabla zonen
 Uppkokningsautomatik

KOKKÄRL

Lämpliga kokkärl

 Endast kastruller och pannor med magnetisk botten kan användas: (rostfritt stål,

emaljerat stål, gjutjärn)

38

Olämpliga kokkärl

 Aluminium och koppar utan magnetisk botten.

Kokkärl av glas, keramik och stengods.

Kokkärl i rostfritt stål utan magnetisk botten.
För att ta reda på om ett kokkärl lämpar sig kan du göra följande:
Håll en magnet intill kokkärlets botten. Om magneten drar till sig kokkärlet är det lämpat för

användning
Fyll kokkärlet med lite vatten och placera det på en kokzon med passande storlek. Slå på zonen
och välj effektläge. Om kokkärlet inte lämpar sig för användning ersätts det valda effektläget
med symbolen [ U

] .

Obs! Några kokkärl ger ifrån sig ljud när de placeras på en induktionshäll. Detta har ingen
betydelse.

Kokkärlets storlek

Kokzonerna reagerer inte på kokkärl som är mindre än rekommenderad storlek. Denna storlek
varierar beroende på zon.

För att uppnå bästa resultat rekommenderar vi att du placerar kokkärlet mitt på kokzonen.

Effektlägen

1 - 2 Smältning

Uppvärmning

2 - 3 Sjudning

Upptining

Såser, smör och choklad
Färdiglagade rätter
Ris, gröt, socker och sirap
Grönsaker, fisk och frysta varor

3 - 4 Ångkokning Grönsaker, fisk och kött
4 - 5 Tillagning efter kokning Potatis, soppa, pasta och färska grönsaker

6 - 7 Kokning

Sjudning

7 - 8 Tillagning
9 Stekning

Uppkokning

P (Boost) Stekning

Uppkokning

Kött, ägg och korvar
Gulasch
Potatis och pannkakor

Biff och omelett
Vatten
Biff
Uppkokning av större mängder vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon.
Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter
ska hällen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller
socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.
Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller

slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.
Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka

permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören
ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir
samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av
ytan ordentligt.

39

PROBLEMLÖSNING



återvinningsstation.

Spishällen/kokzonerna går inte att slå på

 Kokkärlet är olämpligt
 Strömmen är inte påslagen
 En säkring har gått
 Funktionslåset är aktiverat
 Manöverknapparna är täckta med vatten eller fett
 Manöverpanelen är övertäckt

[ U ] syns i displayen

Ett

 Inget kokkärl är placerat på zonen
 Kokkärlet är olämpligt
 Kokkärlet är av fel storlek och passar inte till kokzonen

Ett [ F ] syns i displayen

 Ring efter en servicetekniker

Ett [ E ] syns i displayen

 Elektronikfel

Dra ur kontakten och ring efter en servicetekniker
Kokzonen/kokzonerna stängs av medan de används

 För att undvika överhettning slås kokzonen/kokzonerna av/på
 Kokzonen/kokzonerna har stått påslagna under mycket lång tid.
 Manöverknapparna är övertäckta
 Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av

 Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval.

Uppkokningsautomatiken fungerar inte

 Kokzonen är fortfarande varm [ H ]
 Du har valt effektläge [ 9 ]
 Du använde [ - ], då du slog på zonen

MILJÖSKYDD

 Emballaget har valts av hänsyn till miljön och kan återanvändas.
 Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är

nödvändiga för produktens funktion.

Produkten får inte kastas bort tillsammans med vanliga

sopor.

 Se till att produkten kasseras på närmasta

40

INSTALLATION

Tillåtet, men kan inte

Inbyggnad

Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker. Bänkskivan
närmast hällen ska vara värmefast och klara av temperaturer på upp till 100° C. Samma sak
gäller för sido- och bakväggar närmast sprishällen.
Vissa material som ofta används vid tillverkning av bänkskiver tål inte fukt. Använd därför
speciallim för att skydda urtaget.
Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
Om spishällen ska installeras ovanför ett skåp bör du först rådgöra med en specialist.
Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av
hällen medan man på den andre sidan inte får ha skåp som är högre an själva spishällen.

Utskärningmått

Mycket god placering

rekommenderas

Inte tillåtet

Typ Utskärning bänkskiva

Spishällens glasyta Utskärning för planlimning

Bredd Djup Bredd Djup Tjocklek Bredd Djup Tjocklek Radie
WIF80-2 745 490 780 520 4
WIP80-2 745 490 780 520 4 786 526 4 11
WIF90-2 810 490 880 520 4
WIP90-2 810 490 880 520 4 886 526 4 11
WIF97-3 940 440 970 440 4
WIP97-3 940 440 970 440 4 976 446 4 11

WIF100 986 380 1000 400 4
WIP100 986 380 1000 400 4 1006 406 4 11

MIF82 805 490 820 520 4
MIP82 805 490 820 520 4 826 526 4 11

MIF82NO 805 490 820 520 4

PIF825 805 490 820 520 4
PIP825 805 490 820 520 4 826 526 4 11

PIF1005 985 380 1000 400 4

MZC3
WIS44-1
WIS44-3

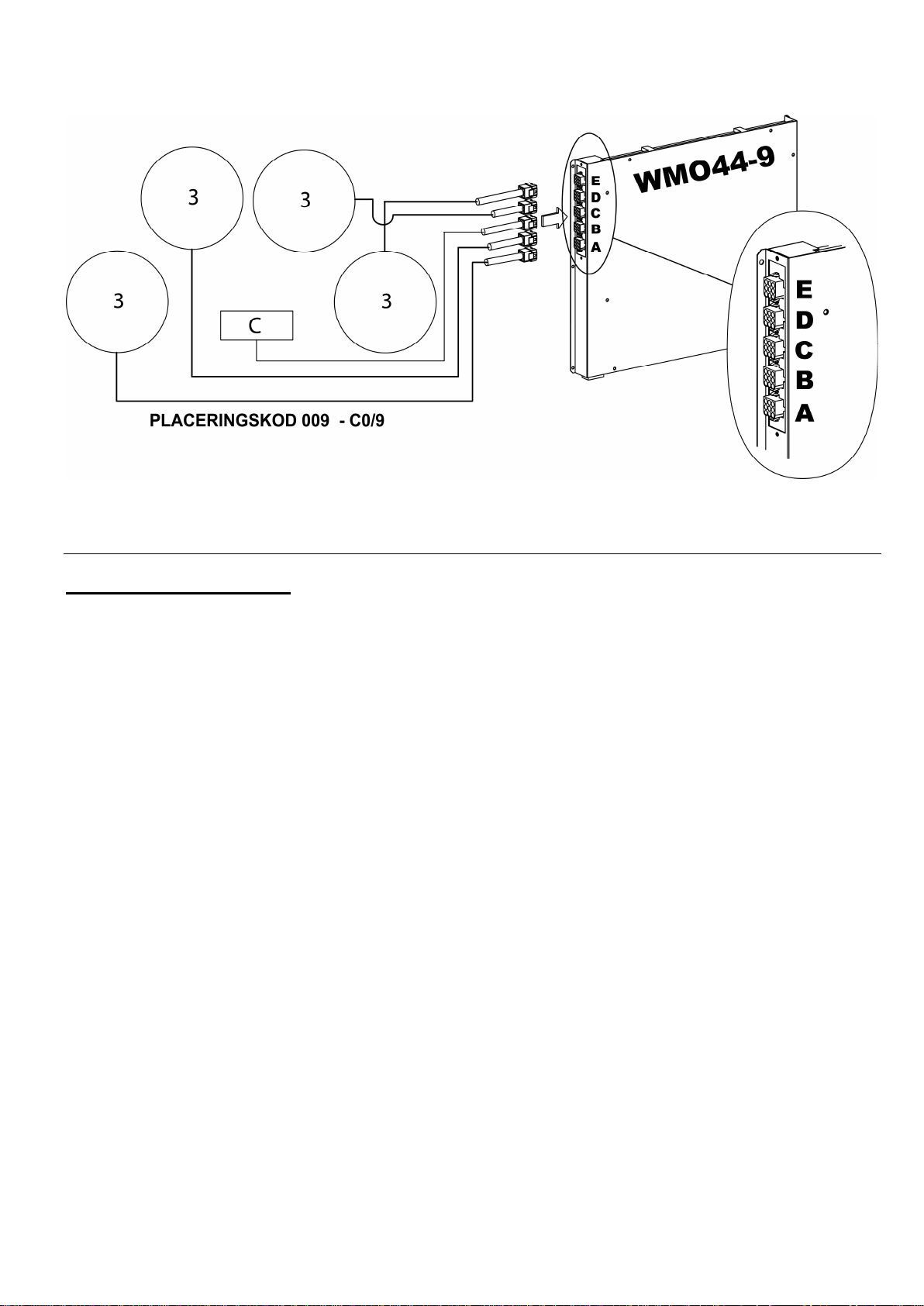

WIS44-9

Se installationsanvisningen

MZC5

WIS5-0

41

-Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.

Fäst tätningslisten (2) två millimeter från
glasets ytterkant, efter att du avlägsnat det

-För att säkra god ventilation runtomkring spishällen ska du se till att lämna en öppning på
hällens undersida på minst 2 cm.

-Den medföljande självhäftande tätningslisten fästs längs hällens underkant. Hällen placeras i
inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan
spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt
bilden nedan.

Så sätter du fast tätningslisten

skyddande pappershöljet (3).

Avstånd mellan spishäll och spiskåpa

Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans
bruksanvisning.

El-installation

Spishällen får endast anslutas av en auktoriserad elektriker.
Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren.
Tillverkaren/importören är inte ansvarig i sådana fall.
Hällen ska anslutas enligt gällande lagar och bestämmelser.
Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller
skadad jordanslutning.
Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm
och kontakten bör vara placerad i närheten av hällen.
Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
Sladden får endast bytas ut av en auktoriserad servicetekniker.
Du hittar all nödvändig anslutningsinformation på typskylten.

Kopplingslådan

Kopplingslådan sitter på undersidan av spishällen. Locket öppnas med hjälp av en skruvmejsel.
Stick in skruvmejseln i öppningen och öppna locket.

Anslutning av hällen

Spishällen ska anslutas enligt nedanstående + anslutningsdiagrammet.

4 zoner

Land Anslutning Anslutning Ledarens tvärsnitt Sladdtyp Ampere
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 2.5 mm² H 05 VV - F

DK-S-FIN 400V~2F-F 50Hz 2 Faser + N 4 x 1.5 mm² H 05 VV - F
NO 230V~F-F 50Hz 2 Faser 3 x 2,5 mm² H 05 VV - F
( * ) Uträknat enligt standard

TN 60 335-2-6/1990

25 A *

H 05 RR - F

16 A *

H 05 RR - F

25 A *

H 05 RR - F

DK = 2P + N

NO = 1P +N

42

WIP100, WIF100, PIF1005

5 zoner

Land Anslutning Anslutning Ledarens tvärsnitt Sladdtyp Ampere
DK-S-FIN 230V~F-N 50Hz 1 Faser + N 3 x 4 mm²

DK-S-FIN 400V~2F-N 50Hz 2 Faser + N 4 x 2.5 mm²
DK-S-FIN 400V~3F-N 50Hz 3 Faser + N 5 x 1.5 mm²
NO 230V~F-F 50Hz 2 Faser 3 x 4 mm²
NO 230V~F-F 50Hz 3 Faser 4 x 2,5 mm²

( * ) Uträknat enligt standard TN 60 335-2-6/1990

H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F

40 A *
25 A *
16 A *
40 A *
25 A *

GARANTI

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från
inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om
service bör du uppge spishällens namn och serienummer. Den informationen finns på
typskylten. Du kan också skriva upp informationen i d enna bruks- och installationsanvisning, så
finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel.
Om andra reservdelar än originalreservdelar har använts.
Om anvisningarna i bruks- och installationsanvisningen inte följts.
Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan
kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte
butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart
anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgärdat felet, genom
att exempelvis följa anvisningarna i bruks- och installationansvisningen eller genom att byta en
säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag
eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning
eller annan användning som omfattar flera olika användare.
Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i
vanligt privat hushåll.

SERVICE

GarantGruppen AB
Bangårdsgatan 6
582 77 Linköping
Tlf.: 013 15 45 10
Fax: [phone]

43

SISÄLLYSLUETTELO

TURVATOIMET ......................................................................................................................... 45

KEITTOTASON KUVAUS ......................................................................................................... 47

Tekniset tiedot ....................................................................................................................... 47

Ohjauspaneeli ........................................................................................................................ 47

Hipaisukytkimet ...................................................................................................................... 48

Näyttö .................................................................................................................................... 48

Jälkilämmön ilmaisin .............................................................................................................. 48

Ylikuumenemisen estäminen ................................................................................................. 48

KEITTOTASON KÄYTTÖ .......................................................................................................... 48

Ennen keittotason käyttöönottoa ............................................................................................ 48

Induktion periaate .................................................................................................................. 48

Keittotason kytkeminen päälle ............................................................................................... 48

Puuttuvan/sopimattoman keittoastian automaattinen havaitseminen .................................... 49

Ajastintoiminto ....................................................................................................................... 49

Booster-toiminto ..................................................................................................................... 50

Kiehautusautomatiikka ........................................................................................................... 50

Lukituspainike ........................................................................................................................ 50

Lämpimänäpitotoiminto [ U ] (valinnainen) ............................................................................. 51

Taukopainike [ || ] ................................................................................................................... 51

KEISTITTOAAT ......................................................................................................................... 52

Sopivat keittoastiat ................................................................................................................. 52

Sopimattomat keittoastiat ....................................................................................................... 52

Keittoastian halkaisija ............................................................................................................ 52

Säätöalueet ............................................................................................................................ 52

PUHDISTUS JA HUOLTO ......................................................................................................... 52

VIANETSINTÄ ........................................................................................................................... 53

YMPÄRISTÖNSUOJELU .......................................................................................................... 53

ASENNUS ................................................................................................................................. 54

TIIVISTELISTAN KIINNITTÄMINEN ......................................................................................... 55

Keittotason ja liesituulettimen välinen etäisyys ...................................................................... 55

Sähköasennus ....................................................................................................................... 55

Keittotason liitäntä ................................................................................................................. 55

TAKUU ...................................................................................................................................... 56

Takuu ei kata ......................................................................................................................... 56

Kuljetusvahingot .................................................................................................................... 56

Aiheettomat huoltokäynnit ...................................................................................................... 56

Yritysostot .............................................................................................................................. 56

HUOLTO .................................................................................................................................... 56

44

TURVATOIMET

 Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi

ja keittotasoa.

 Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai

myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.

 Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei

keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan
vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa EI
saa ottaa käyttöön.

Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.

 Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on

kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää
vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.

 Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus

saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole
vastuussa tapahtuneesta.

 Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.

 Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu

huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden.
Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

 Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.
 Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen

valvonnassa.

 Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen

jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa
sisältävää keittoastiaa.

 Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä. Roiskunut rasva

tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!

 Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan

tukahduta se kankaalla tai vaahtosammuttimella.

 Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle

putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita,
katkaise siitä virta ja kutsu paikalle huoltoasentaja.

 Iduktiokeittotason alle asennettavassa uunissa on oltava jäähdytyspuhallin.
 Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tasoa ei saa

käyttää pyrolyysipuhdistuksen aikana.

 Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita,

esim. suihkepulloja.

 Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai

jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita
laitteita.

 Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät

ole näkyvillä.

 Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton

tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian
pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.

 Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten yläpuolelle, koska

näppäinten alla oleva ekektroniikka saattaa tällöin vahingoittua.

 Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen

rasvasuodattimen palamaan.

 Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää

puristuksiin kuuman uuniluukun väliin.

45

 Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa),

ÄLÄ KÄYTÄ INDUKTIOTASOLLA MUITA KUN INDUKTIOTASOLLE

ne saattavat räjähtää.

 Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä. Päällä olevan

keittoalueen lämpö tai sammutetun keittoalueen jälkilämpö saattaa kuumentaa/sulattaa
esineen tai sytyttää sen palamaan.

 Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää

keittoastiaa keittoalueelle sen ollessa päällä.

 Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai

nestemäistä sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat
jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin
joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio
keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta.
Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.

 Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys

huoltoasentajaan.

 Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.
 Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita,

kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa
sientä.

 Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa

vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi.
Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

 Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai

levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.

 Sydämentahdistinta käyttävien henkilöiden on syytä muistaa, että päällä olevan

induktiokeittotason välittömään läheisyyteen muodostuva magneettikenttä saattaa
vaikuttaa tahdistimen toimintaan. Epäselvissä tapauksissa on kysyttävä neuvoa
lääkäriltä.

 Sähkömagneettisille kentille altistumista voidaan välttää asettamalla keittoastia aina

keittoalueen keskelle.

 Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne

voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen
hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen
joitakin osia voidaan ehkä käyttää uudelleen.

TARKOITETTUJA ASTIOITA. ÄLÄ MYÖSKÄÄN SÄILYTÄ TASOLLA

MITÄÄN.ESINEITÄ TAI KEITTIÖVÄLINEITÄ. NÄMÄ VOIVAT AIHEUTTAA

PALOVAARAN TAI HUONONTAA INDUKTIOTASON TOIMINTAA.

46

KEITTOTASON KUVAUS

kealla

1*2300W

1*3300W

260 mm

160 mm

[ + ]-painike

Virtakytkin

Booster-

Lämpimänäpito

Betjeningssperre tast

Taukopainike

[ - ]-painike

Ajastin-

[ + ]-painike

Virtakytkin

Lämpimänäpito

Betjeningssperre tast

Taukopainike

[ - ]-painike

Ajastin-

Booster-

Tekniset tiedot

Volttia

WIF80-2
WIP80-2
WIF97-3
WIP97-3

WIF/P100

PIF1005

WIF/P90-2 10700W

MIF/P82DK

MIF82NO

PIF/P825

MZC3

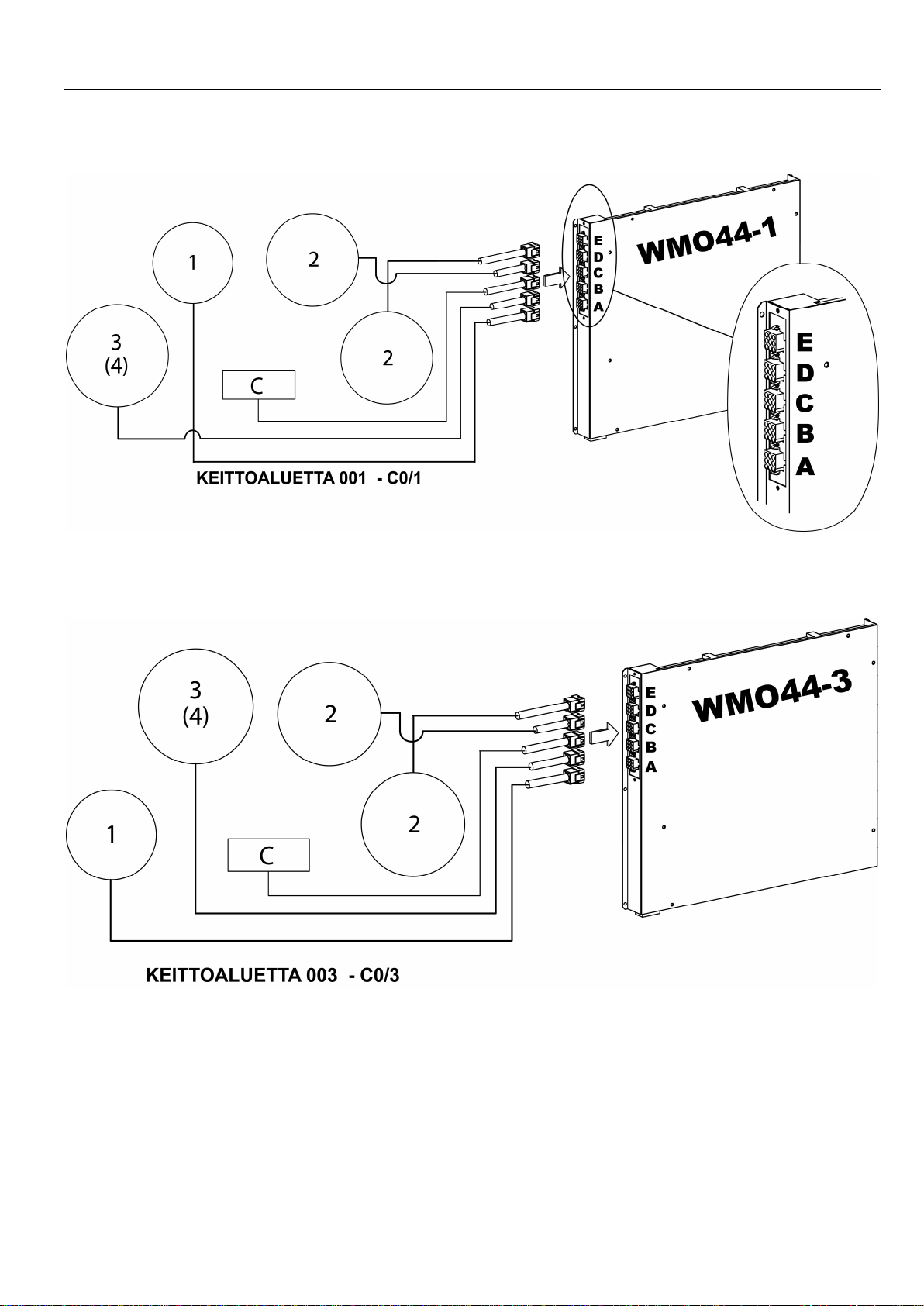

WIS44-1
WIS44-3

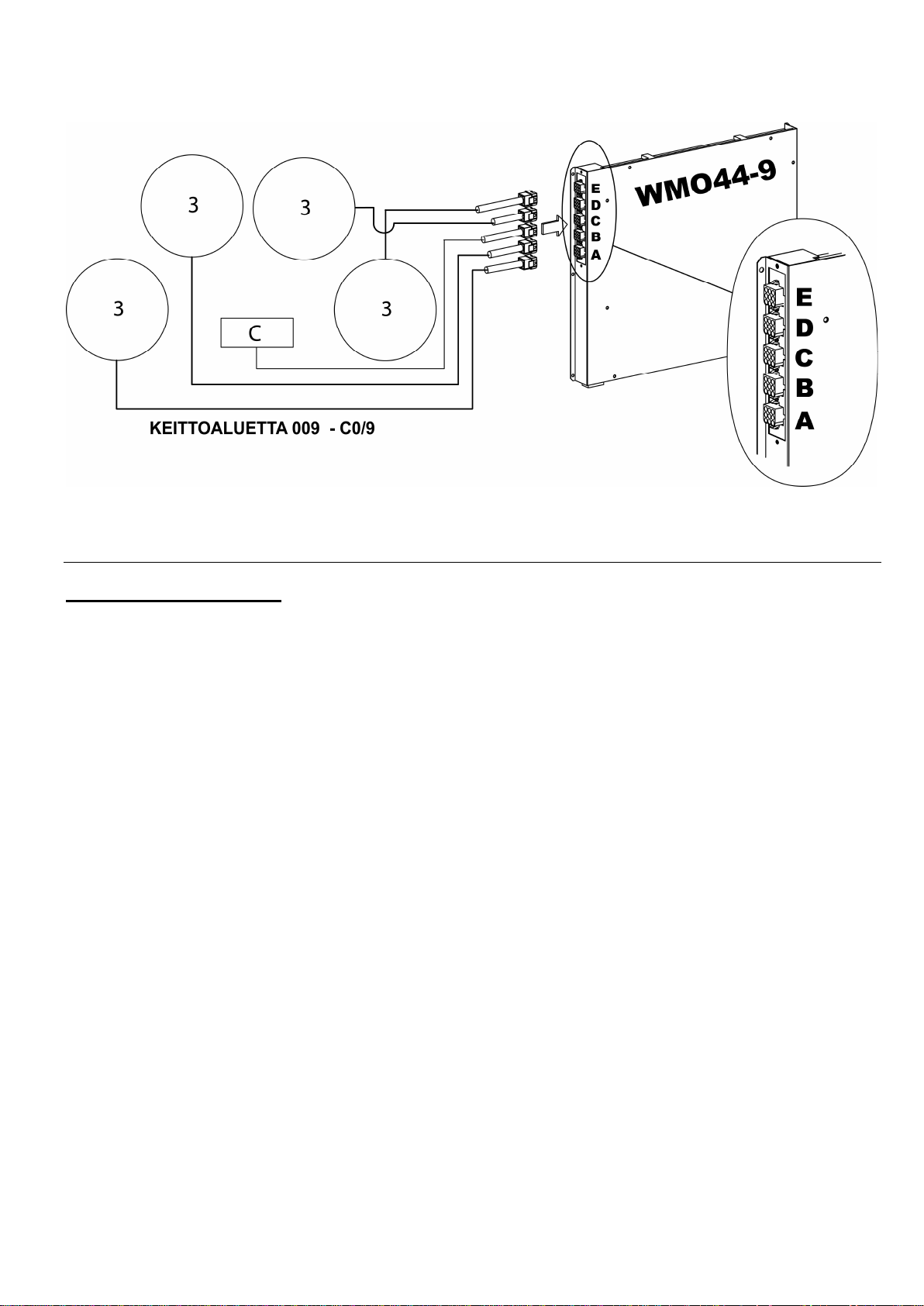

WIS44-9

MZC5

WIS5-0

. * Ilmoitettu teho saattaa vaihdella keittoastian koon ja materiaalin mukaan

Kokonais

teho

7400W

7400W 4 Keittoalue 4*2300W 4*3300W

10700W

7400W 4 Zones

10700W

Keittoalue Normaali * Booster*

Etuvasemmalla

Takavasemmalla

Takaoikealla

Etuoikealla

Vasemmalla ja

5 Keittoalue 5*2300W 5*3300W 210 mm 135 mm

5 Zones

1850W
1850W
1400W
2300W

4*2300W

MultiZonen kokoonpanon perusteella

Ohjauspaneeli

tast

painike

painike

tast

painike

painike

Halkaisija

2500W
2500W
1800W
3200W

4*3300W

(katso asennusohje)

180 mm
210 mm

145mm

260 mm
210 mm 135 mm
210 mm

Minimitat

sopivill

kattiloille

110 mm
135 mm

90 mm

160 mm

135 mm

47

Hipaisukytkimet

Tasoa ohjataan siihen integroiduilla elektronisilla hipaisukytkimillä. Keittoalueet aktivoidaan
hipaisemalla kevyesti niiden näppäintä paneelissa. Kun liesitaso on rekisteröinyt toimenpiteen,
kuuluu äänisignaali, samalla syttyy merkkivalo ja näytössä näkyy kirjain tai numero.
Kosketa vain yhtä kytkintä kerrallaan.

Näyttö

Näyttö

Merkitys Toiminto

0 Nolla Keittoalue on aktivoitu

1…9 Säädetty teho Valitse lämpötila
U

Induktio ei toimi Keittoastia sopimaton/puuttuu
A Kiehautusautomatiikka Kiehautusautomatiikka aktivoitu
E Virheilmoitus Elektroniikkavirhe
F Virheilmoitus Vikaa keittoalueessa/alueissa
H Jälkilämpö Keittoalue on edelleen lämmin
U Keep warm Lämpötila pidetään 70 °C:ssa.
P Booster Booster-toiminto on aktivoitu

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [ H ] ilmaisee
tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai
aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä
niin kauan kuin merkkivalo palaa.

Huomaa: [ H ]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää
ruokaa lämpimänä ja säästää samalla energiaa.

Ylikuumenemisen estäminen

Keittotason ylikuumenemisen estämiseksi kaikissa keittoalueissa on sisäinen lämpötilan säädin,
joka sammuttaa liiaksi kuumenneen alueen tai pienentää sen tehoa.

KEITTOTASON KÄYTTÖ

Ennen keittotason käyttöönottoa

Puhdista taso kostealla rievulla ja kuivaa se kunnolla. Älä käytä keittotason puhdistukseen
astianpesuainetta, se saattaa jättää pintaan sinertäviä läiskiä.

Induktion periaate

Jokaisen keittoalueen alla on induktiokäämi. Kun alue kytketään päälle käämin aikaansaama
magneettikenttä luo (indusoi) induktiovirtaa keittoastiaan, jossa on magnetisoiva pohja.
Keittoastian pohja kuumenee, kun taas keittoalue kuumenee pelkästään keittoastian lämmön
vaikutuksesta.
Keittotasosta/alueesta saattaa kuulua käytössä hentoa huminaa tai naksahtelua, minkä on
induktiokeittotasolle aivan normaalia.

Huomaa: Induktioliedellä ei voi käyttää kaikentyyppisiä keittoastioita.

Keittotason ky tkeminen päälle

Paina [ 0/I ]-näppäintä ja sen jälkeen [ + ]-näppäintä.

 Keittotason kytkeminen päälle/sammuttaminen

Paina: Ohjauspaneeli Näyttö Merkkivalo
Kytkeminen päälle:

Paina näppäintä [ 0/I ] [ 0 ] Palaa
Sammuttaminen:
Paina näppäintä [ 0/I ] Tyhjä tai [ H ] Ei pala

48

 Keittoalueiden kytkeminen päälle/sammuttaminen

Toimenpide Ohjauspaneeli Näyttö
Tehon lisääminen Paina [ + ] [ 1 ] – [ 9 ]
Tehon vähentäminen Paina [ - ] [ 9 ] – [ 1 ]
Sammuttaminen Paina yhtäaikaa [ + ] ja [ - ] [ 0 ] tai [ H ]

Puuttuvan/sopimattoman keittoastian automaattinen havaitseminen

Induktio ei toimi:

 Keittoalueella ei ole keittoastiaa, tai sille on asetettu induktioliedelle sopimaton

keittoastia. Induktio ei tällöin toimi eikä keittoalueita voida käyttää. Näytössä näkyy [ U
Merkki katoaa, kun keittoalueelle asetetaan sopiva keittoastia.

].

 Keittoalue sammuu automaattisesti, kun siltä poistetaan keittoastia. Näytössä näkyy [ U ].

Merkki katoaa, kun keittoastia asetetaan takaisin keittoalueelle. Keittoalue jatkaa
toimintaa aikaisemmin säädetyllä teholla.

Ajastintoiminto

Ajastimen avulla säädetään valmistusajan pituus. Ajastinta voidaan käyttää yhtä aikaa kaikilla 4
alueella. Lisäksi sillä voidaan säätää yksilöllinen valmistusaika jokaiselle keittoalueelle (0–99
minuuttia).

Ajastimen käyttö minuuttikellona

Toimenpide:
Kytke keittotaso päälle Paina [ 0/I ] Merkkivalot syttyvät
Valitse « Timer » Paina painiketta [T-] ja [T+] [ 00 ]
Samanaikaisesti
Valmistusajan lyhentäminen Paina [ - ] 60, 59,58,57,……
Valmistusajan pidentäminen Paina painiketta [T-] ja [T+] Aikaa lisätään…
Samanaikaisesti
Merkkivalo lakkaa vilkkumasta muutaman sekunnin kuluttua, jolloin ajastin on säädetty.
Valmistusajan päätyttyä näytössä vilkkuu [00] ja samalla kuuluu äänimerkki. Jos haluat
sammuttaa äänimerkin, paina painiketta [ T- ].

Ajastimen säätö

Toimenpide: Ohjauspaneeli Näyttö
Tehon valinta Paina painiketta [ + ] tai [ - ] [ 1 ] …. [ 9 ] [ P ]
Ajastintoiminnon käynnistäminen Paina painiketta [T+] ja [T-] Näytössä näkyy aika [00]
Samanaikaisesti
Keittoalueen valinta Paina painiketta [T+] ja [T- Näytössä näkyy aika [00]
Samanaikaisesti
Ajan lyhentäminen Paina painiketta [ - ] [30] laskee 29,28,27

Ajan pidentäminen Paina painiketta [ + ] Aika pitenee…

Merkkivalo lakkaa vilkkumasta muutaman sekunnin kuluttua, jolloin ajastin on säädetty. Alue
toimii valitulla teholla, kunnes ajastimen lukema on [ 00 ].

Ajastimen sammuttaminen

Toimenpide:
Keittoalueen valinta Paina painiketta [T-] ja [T+] Jäljellä oleva aika
Samanaikaisesti
Ajastintoiminnon pois kytkentä Paina painiketta [ T- ] Näytössä näkyy aika [00]

Voit sammuttaa muut ajastimet samalla tavalla.
Keittoalue sammuu automaattisesti valmistusajan päätyttyä.
Valmistusajan päätyttyä näytössä vilkkuu noin 2 minuutin ajan [00] ja samalla kuuluu
äänimerkki. Jos haluat sammuttaa äänimerkin ennen kuin 2 minuuttia on kulunut, paina .

Ohjauspaneeli Näyttö

Ohjauspaneeli Näyttö

49

Booster-toiminto

Keittoalueet on varustettu booster-toiminnolla [ P ], joka on eräänlainen ”lämpötehostin”. Kun
tämä toiminto kytketään päälle, keittoalue toimii 10 minuutin ajan lisäteholla. Booster-toiminnon
avulla on helppo kiehauttaa nopeasti esim. suuri määrä vettä.

10 minuutin kuluttua teho laskee normaaliin maksimitehoon (9) ja merkkivalo sammuu.

 Booster-toiminnon kytkeminen päälle/sammuttaminen

Toimenpide Ohjauspaneeli Näyttö
Boosterin kytkeminen päälle Paina painiketta [ P ] sitten painiketta [ P ] 10 minuutin ajan

[ + ] tai painiketta [ - ]

Boosterin sammuttaminen Paina painiketta [ P ] sitten painiketta [ 9 ]

[ + ] tai painiketta [ - ]

 Tehon hallinta

Kaikki neljä keittoaluetta on varustettu booster-toiminnolla, mutta toimintoa voidaan käyttää vain
kahdella alueella kerrallaan. Käytettäessä Booster-tehoa muiden keittoalueiden lämpöteho
vähenee. Kun booster-toiminto on aktiivinen, muut alueet toimivat vain teholla [ 6 ] tai [8 ],
vaikka niille olisikin alunperin valittu suurempi teho. Keittoalueen numeronäytössä vilkkuu ensin
9 ja tilalle vaihtuu sen jälkeen [ 6 ] tai [ 8 ].

Booster on aktiivinen Toisen alueen teho vähenee: (esim. teho 9)
näytössä näkyy [ P ] [ 9 ] muuttuu tehoksi [ 6 ] tai [ 8 ] valitusta alueesta riippuen

Kiehautusautomatiikka

Kun kiehautusautomatiikka on aktivoitu, keittoalue kuumenee automaattisesti suurimpaan
tehoon ja jatkaa hetkisen kuluttua keittämistä valitulla teholla. Kiehautusaika riippuu valitusta
tehosta.

Kiehautusautomatiikan aktivoiminen

Toimenpide: Ohjauspaneeli Näyttö
Valitse keittoalue Paina [ + ] [ 0 ] merkkivalo syttyy
Valitse teho 9 Paina [ + ] [ 1 ] …… –……. [ 9 ]
Kiehautusautomatiikka Paina [ + ] näytössä vilkkuvat
vuorotellen [ 9 ] ja [A ]
Valitse teho, jolla ruoka Paina [ - ] [ 9 ] [ 8 ] [ 7 ] …..….[ 1 ]
valmistetaan, esim. 7 näytössä vilkkuvat
vuorotellen [ 7 ] ja [A ]

Kiehautusautomatiikan poiskytkentä

Toimenpide: Ohjauspaneeli Näyttö
Kiehautusautomatiikkaa Paina [ - ] [ 9 ] [ 8 ] [ 7 ]…….. [ 0 ]
käyttävä alue
Valitse teho Paina [ + ] Valittu teho

Lukituspainike

Lukituspainike estää käyttäjää sammuttamasta keittotasoa vahingossa. Lukituspainikkeen
käyttö suojaa myös virheelliseltä ohjelmoinnilta tason ollessa päällä ja onnettomuuksilta tasoa
puhdistettaessa. Paneelin kaikki painikkeet voidaan lukita virtapainiketta lukuun ottamatta.

Lukituspainikkeen aktivoiminen

Toimenpide:
Aktivoiminen Paina painiketta [ 0/I ] [ 0 ] tai [ H ] 4 näytöllä

Lukitseminen Paina painiketta punainen merkkivalo

Vilkkuu

Ohjauspaneeli Näyttö

50

Lukituspainikkeen poiskytkentä

Toimenpide: Ohjauspaneeli Näyttö
Aktivoiminen Paina painiketta [ 0/I ] [ 0 ] tai [ H ] 4 näytöllä

Lukitseminen Paina painiketta punainen merkkivalo

Vilkkuu

Lämpimänäpitotoiminto [ U ] (valinnainen)

Keittoalueiden tehoa hallitaan lämpötila-anturilla, joka lämmittää ne 70 °C:n lämpötilaan ja pitää
ne siinä.
Toiminnolla on kaksi tärkeätä etua:

- kylmän ruoan nopea lämmitys ilman ylikiehumista

- valmiin ruoan lämpimänäpito.

 Lämpimänäpitotoiminnon aktivoiminen keittämisen jälkeen tai sen aikana

Hvad vil De Betjeningspanel Display
Käynnistä Paina painiketta [ 0/I ] [ 0 ] tai [ H ] 4 näytöllä

Aktivoiminen Paina painiketta [U] [ U ]
Keittoalueen valinta Paina painiketta [ + ] tai [ - ] [ U ]
Sammuttaminen Paina painiketta [U] [ U ]
Paina painiketta [ - ]

Tätä toimintoa voidaan käyttää yksittäisillä keittoalueilla.
Kun keittoastia on poistettu keittoalueelta, jälkilämpötoiminto on aktiivinen noin 20 minuutin
ajan.
Lämpimänäpitoajan kesto on korkeintaan 2 tuntia.

Taukopainike [ || ]

Taukopainike aktivoiminen

Toimenpide: Ohjauspaneeli Näyttö
Aktivoiminen Paina painiketta [ || ] [ || ] 4 näytöllä

Taukopainike poiskytkentä

Toimenpide: Ohjauspaneeli Näyttö
sammuttaminen Paina painiketta [ || ] [ || ] 4 näytöllä
Paina painiketta [ + ] or [ - ] [ 1 ] ... - ... [ 9 ]

Recall-toiminto

Jos käyttäjä on vahingossa sammuttanut levyn, hän voi palauttaa kaikki asetukset nopeasti
recall-toiminnolla. Voidakseen palauttaa kaikki asetukset käyttäjän on kytkettävä levy uudelleen
kuuden sekunnin kuluessa sen sammuttamisesta. Seuraavien kuuden sekunnin kuluessa
hänen on painettava pause-painiketta. Pause-toiminto (recall-toiminto) voidaan suorittaa vain,
jos vähintään yksi vyöhyke on aktiivinen (lämpötaso 0 tai yli) eikä lukituspainiketta ole aktivoitu.
Jos yhtään vyöhykettä ei ole aktivoitu tai jos lukituspainike on aktivoitu, kuuluu merkkiääni.

Seuraavat asetukset palautetaan:

 kaikkien vyöhykkeiden lämpötaso
 ajastinasetukset (minuutit, sekunnit)
 kaksoisvyöhykkeen ulkovyöhykkeen muistaminen
 kiehautusautomatiikka.

51

KEISTITTOAAT

Sopivat keittoastiat

 Vain magnetisoivalla pohjalla varustetut padat ja kattilat (ruostumaton teräs, emaloitu

teräs, valurauta)

Sopimattomat keittoastiat

 Alumiini- ja kupariastiat, joiden pohja ei ole magnetisoiva.

Lasiset, keraamiset ja kiviset keittoastiat.

Ruostumattomasta teräksestä valmistetut keittoastiat, joiden pohja ei ole magnetisoiva.
Voit varmistaa keittoastian sopivuuden seuraavasti:
Pidä magneettia vasten keittoastian pohjaa. Jos magneetti kiinnittyy pohjaan, astiaa voidaan
käyttää induktioliedellä.
Täytä astiaan hieman vettä ja aseta se sopivankokoiselle keittoalueelle. Kytke alue päälle ja
valitse teho. Jos keittoastia ei ole sopiva, valitun tehon tilalle tulee näkyviin U-kirjain.
Huomaa: jotkut keittoastiat saattavat aiheuttaa ääntä kun ne asetetaan induktioliedelle, mutta se
on ihan normaalia.

Keittoastian halkaisija

Keittoalue ei reagoi keittoastiaan, jonka halkaisija on suositettua pienempi. Suositeltu halkaisija
vaihtelee eri alueilla.

Parhaimman tuloksen saamiseksi keittoastia tulee sijoittaa keittoalueen keskelle.

Säätöalueet

1 - 2 Sulatus

Lämmitys

2 - 3 Kiehutus hiljalleen Sulatus
3 - 4 Höyrytys

4 - 5 Keittäminen kiehautuksen jälkeen Perunat, keitot, pastat ja tuoreet vihannekset
6 - 7 Keittäminen Kiehutus hiljalleen
7 - 8 Keittäminen ja paistaminen Perunat ja ohukaiset
9 Paistaminen Kiehauttaminen
P (Booster) Paistaminen Kiehauttaminen

Kastikkeet, voi ja suklaa
Valmisruoat
Riisi, vanukkaat, sokeri ja siirappi
Vihannekset, kala ja pakasteet
Vihannekset, kala ja liha

Liha, maksa, kanamunat ja makkarat Gulassi
Paistit ja munakkaat Vesi

Paistit Suuren vesimäärän kiehauttaminen

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos
näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso
sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle
keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Sekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.
Älä koskaan puhdista tasoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä

irrottaa keittotasoon tarttunutta ruokaa veitsellä.
Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa

vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei
voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.
Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka

myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsittelyn jälkeen kylmällä
vedellä ja kuivaa pinta huolellisesti.

52

VIANETSINTÄ



Keittotasoa/keittoalueita ei voida kytkeä päälle

 keittoastia on sopimaton
 tasossa ei ole virtaa
 sulake on palanut
 lukkopainike on aktivoitu
 toimintonäppäimet ovat märät tai rasvaiset
 ohjauspaneeli on peitetty.

näytössä näkyy [ U ]

 keittoalueella ei ole keittoastiaa
 keittoastia on sopimaton
 keittoastian halkaisija ei sovi keittoalueelle.

näytössä näkyy [ F ]

 kutsu paikalle huoltoasentaja.

näytössä näkyy [ E ]

 elektroniikkavirhe

– irrota pistoke ja kutsu paikalle huoltoasentaja.
Keittoalue sammuu käytön aikana

 ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
 keittoalue on ollut päällä erittäin kauan
 toimintonäppäimet ovat peitettyinä
 tyhjän keittoastian pohja on ylikuumentunut.

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu

 tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt

tarpeeksi.

Kiehautusautomatiikka ei toimi

 Keittoalue on edelleen kuuma [ H ]
 Olet valinnut tehon [ 9 ]

Painoit [ - ], kun kytkit alueen päälle.

YMPÄRISTÖNSUOJELU

 Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.
 Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne

ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

Älä hävitä laitetta kotitalousjätteen mukana.

 Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä

poistettujen kodinkoneiden vastaanottopisteeseen.

53

ASENNUS

Tyyppi

Aukon mitat

Keittotason lasipinta

Aukko tasoliimausta varten

Asennus

Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Keittotason alustan sekä sen
sivuun ja taakse jäävien seinien tulee olla materiaalia, joka kestää jopa 100 °C:n lämpötiloja.

Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa
aukon reunat sen vuoksi erikoisliimalla.
Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.

Jos keittotaso halutaan asentaa veneeseen, asennus on tehtävä asiantuntijoiden antamien
ohjeiden mukaan.

Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea
kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.

Aukko

Sallittu, mutta ei suositeltu asennusvaihtoehto

Kielletty asennusvaihtoehto

tasossa

Leveys Syvyys Leveys Syvyys Paksuus Leveys Syvyys Paksuus Säde

WIF80-2
WIP80-2
WIF90-2
WIP90-2
WIF97-3
WIP97-3

WIF100
WIP100

745 490 780 520 4
745 490 780 520 4 786 526 4 11
810 490 880 520 4
810 490 880 520 4 886 526 4 11
940 440 970 440 4
940 440 970 440 4 976 446 4 11
986 380 1000 400 4
986 380 1000 400 4 1006 406 4 11

MIF82 805 490 820 520 4

MIP82 805 490 820 520 4 826 526 4 11

MIF82NO

805 490 820 520 4
PIF825 805 490 820 520 4
PIP825 805 490 820 520 4 826 526 4 11

PIF1005

985 380 1000 400 4

MZC3
WIS44-1
WIS44-3
WIS44-9

Katso asennusohje

MZC5

WIS5-0

Seinän (taka- ja/tai sivuseinän) ja keittotason väliin on jätettävä vähintään 50 mm:n rako.
Keittotason alapuolelle on jätettävä vähintään 2 cm:n rako, jotta ilma pääsee kiertämään

kunnolla tason ympärillä.
Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan
aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin.

54

TIIVISTELISTAN KIINNITTÄMINEN

Keittotason ja liesituulettimen välinen etäisyys

Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa
mainittuja ohjeita.

Sähköasennus

Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.
Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei
tällöin ole vastuussa tapahtuneesta.

Keittotaso on maadoitettava vahvavirtasäännösten mukaan.
Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä
maadoituksesta aiheutuneista vaurioista.

Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla
vähintään 3 mm.

Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai sovittimen avulla.
Johdon saa vaihtaa vain valtuutettu huoltoasentaja.
Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Liitäntäkotelo

Liitäntäkotelo sijaitsee keittotason alapinnassa. Kotelo avataan työntämällä ruuvimeisseli
aukkoon ja avaamalla kansi.

Keittotason liitäntä

Keittotason liitetään verkkoon liitäntäkaavion ja alla olevien ohjeiden mukaan.

4 zoner

Maa Verkkovirta Liitäntä Johdon halkaisija Johdon tyyppi Ampeeri
DK-S-FIN 230V~V-N 50Hz 1 vaihetta + N 3 x 2.5 mm² H 05 VV - F

DK-S-FIN 400V~2V-V 50Hz 2 vaihetta + N 4 x 1.5 mm² H 05 VV - F
NO 230V~V-V 50Hz 2 vaihetta 3 x 2,5 mm² H 05 VV - F
( * ) Laskennassa on noudatettu

standardia TN 60 335-2-6/1990( * )

Poista tiivistelistan suojapaperi (3) ja kiinnitä
lista (2) 2 mm:n etäisyydelle lasin
ulkoreunasta.

25 A *

H 05 RR - F

16 A *

H 05 RR - F

25 A *

H 05 RR - F

DK = 2P + N

NO = 1P +N

WIP100, WIF100, PIF1005

55

5 zoner

Maa Verkkovirta Liitäntä Johdon halkaisija Johdon tyyppi Ampeeri
DK-S-FIN 230V~V-N 50Hz 1 vaihetta + N 3 x 4 mm² H 05 VV - F

40 A *

H 05 RR - F

DK-S-FIN 400V~2V-N 50Hz 2 vaihetta + N 4 x 2.5 mm² H 05 VV - F

25 A *

H 05 RR - F

DK-S-FIN 400V~3V-N 50Hz 3 vaihetta + N 5 x 1.5 mm² H 05 VV - F

16 A *

H 05 RR - F

NO 230V~V-V 50Hz 2 vaihetta 3 x 4 mm² H 05 VV - F

40 A *

H 05 RR - F

NO 230V~V-V 50Hz 3 vaihetta 4 x 2,5 mm² H 05 VV - F

25 A *

H 05 RR - F

( * ) Laskennassa on noudatettu standardia TN 60 335-2-6/1990

TAKUU

Keittotasolla on 2 vuoden valmistus- ja materiaalitakuu ostokuitin päivämäärästä lähtien. Takuu
kattaa materiaali-, työ- ja matkakustannukset. Huoltopyynnön yhteydessä on ilmoitettava
keittotason nimi ja sarjanumero. Tiedot löytyvät tyyppikilvestä. Kirjoita tiedot tähän
käyttöohjeeseen, jolloin ne ovat tarvittaessa helposti saatavilla. Huoltoasentajan on niiden
avulla helpompi hankkia oikeat varaosat.

Takuu ei kata

Vikoja ja vaurioita, jotka eivät johdu valmistus- tai materiaalivirheistä.
Muiden kuin alkuperäisvaraosien käytöstä johtuneita vaurioita.
Keittotason ohjeidenvastaisesta käytöstä johtuneita vaurioita.
Keittotason ohjeidenvastaisesta asennuksesta johtuneita vaurioita.

Kuljetusvahingot

Keittotason kuljetuksessa myyjältä asiakkaan luo esiintyvät vahingot sovitaan ensisijaisesti
asiakkaan ja myyjän kesken. Tapauksissa, joissa asiakas itse huolehtii tuotteen kuljetuksesta,
toimittajalla ei ole minkäänlaista vastuuta mahdollisesta kuljetusvahingosta. Mahdolliset
kuljetusvahingot on ilmoitettava välittömästi tai viimeistään 24 tunnin kuluessa tuotteen
toimituksesta. Muussa tapauksessa asiakkaan vaatimukset saatetaan hylätä.

Aiheettomat huoltokäynnit

Jos huoltoasentaja kutsutaan paikalle tapauksissa, joissa asiakas olisi itse voinut korjata vian
esimerkiksi noudattamalla käyttöohjetta tai vaihtamalla sulakkeen, asiakas on itse velvollinen
maksamaan huoltokäynnistä aiheutuneet kulut.

Yritysostot

Yritysostolla tarkoitetaan sitä, että tuotetta ei käytetä kotitalouksissa vaan yrityksissä tai
palveluliikkeissä (ravintolat, kahvilat jne.) tai että sitä vuokrataan tai käytetään muulla tavalla
siten, että se on useamman ihmisen käytössä.
Yrityskäyttöön ostetuille tuotteille ei anneta minkäänlaista takuuta, koska tämä tuote on
tarkoitettu yksinomaan yksityisten kotitalouksien käyttöön.

HUOLTO

VM Trade OY
Vuoripojankatu 16
P.O. Box 9, 15101 Lahti
Finland
Tfn: [phone]
Fax: [phone] 11726/8

Installationsanvisning DK

Glaskeramisk induktionskogeplade – Multi-zones

(S. 3 – 9)

Installasjonsanvisning NO

Keramisk induksjonsplatetopp – Multi-zones

(S. 10 – 16)

Installationsanvisning SE

Keramisk induktionshäll – Multi-zones

(S. 17 – 23)

Asennusohjeet FIN

Keraaminen induktiokeittotaso – Multi-zones

(S. 24 – 30)

WIS44-1
WIS44-3
WIS44-9

INDHOLD

BESKRIVELSE AF PRODUKTET ................................................................................................... 4

TEKNISKE SPECIFIKATIONER ............................................................................................................. 4

INSTALLATION ............................................................................................................................... 4

INSTALLATION ................................................................................................................................. 4

VENTILATION AF TEKNIKBOKSEN ....................................................................................................... 5

INSTALLATIONSVEJLEDNING ............................................................................................................. 5

VALG AF PLACERINGSMULIGHED .............................................................................................. 6

TILSLUTNING AF KOGEZONER OG BETJENINGSPANEL TIL TEKNIKBOKSEN ............................................... 6

INSTALLATION 4 ZONER .............................................................................................................. 7

INSTALLATION WIS44-1 .................................................................................................................. 7

INSTALLATION WIS44-3 .................................................................................................................. 7

INSTALLATION WIS44-9 .................................................................................................................. 8

FEJLSØGNING ............................................................................................................................... 8

EL-TILSLUTNING ........................................................................................................................... 9

3

BESKRIVELSE AF PRODUKTET

1

2 3 4

4 (WOK)

WIK44-1

Glastykkelse

Udskæring

Kogezone

Tekniske specifikationer

Beskrivelse

Reference WIM14 WIM18 WIM21 WIM21SQ WIM26 WMW

Glasmål A 235mm 270mm 300mm 300x300 350mm 420mm 380 / 90 / R5

Glasudskæring

Samlet tykkelse

diameter

Nominel effekt

Booster-effekt

INSTALLATION

Installation

 Pak alle dele ud.
 Installation og tilslutning af Multi-zones skal foretages af en elinstallatør. Usagkyndig

 Produktet skal være komplet og installeres i et køkkenelement eller i et godkendt

 Fugning af zonerne skal ske således, at der ikke kommer silikone på undersiden af glasset.
 Multi-zones er udelukkende beregnet til madlavning i privat husholdning, og er ikke

 Fjern alle etiketter og tape fra de keramiske zoner og betjeningspanel.
 Multi-zones skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.

 Multi-zones skal installeres i henhold til gældende love og regler.

 Der må ikke anvendes forlængerledning mellem induktionszonerne og teknikboksen.
 Multi-zones må ikke indbygges over opvaskemaskiner, vaskemaskiner eller tørretumblere.

Størr-

else

B 239mm 274mm 304mm 304x304 354mm 424mm 384 / 94 / R7

4mm 4mm 4mm 4mm 4mm 5.4mm 4mm

C 219mm 254mm 284mm 284mm 334mm 400mm 365 x 75

35mm 35mm 35mm
145mm
1400W 1850W 2300W 2300W 2400W 2400W

1800W 2500W 3300W 3300W 3400W 3400W

installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke
gøres ansvarlig i sådanne tilfælde.

køkkenbord. Køkkenelementet skal være uden topplade af hensyn til luftcirkulation og
servicering af zonerne.

beregnet til andre formål eller til kommerciel eller industriel anvendelse.

Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller
beskadiget jordforbindelse.

Kabelet til betjeningspanelet kan derimod godt forlænges.
Damp kan beskadige de elektroniske komponenter i multizonerne.

180mm 210mm 210mm 260mm

Kogezone

35mm 35mm 125mm 35mm

4

Betjenings-

panel

WIK44-3
WIK44-9

Ventilation af teknikboksen

-VIGTIGT: Der skal være tilstrækkelig luftpassage omkring kølesystemet.

Ventilationsåbningen (ca. 5mm), som er placeret på teknikboksens underside, må under ingen
omstændigheder blokeres.

Installationsvejledning

Multi-zones må kun tilsluttes af en elinstallatør.
Installatøren er ansvarlig for at gældende love og forskrifter overholdes.

- VIGTIGT: Kogezonerne skal på undersiden være synlige og frit tilgængelige i hele deres diameter af

hensyn til luftcirkulation og servicering.

Montage og installation

 Møblet eller elementet, som Multi-zones skal monteres i samt udskæringskanter,

laminatplader og limen, der anvendes, skal være varmebestandigt og modstå temperaturer
op til 100°C.

 Pakninger og kantlister skal være varmebestandige.
 Sørg for at afstanden mellem Multi-zones og væggen eller siderne er mindst 50mm.
 Hvis der monteres en skuffe under teknikboksen, må der ikke lægges brandfarlige

genstande heri, f.eks. spraydåser, eller ikke-varmebestandige genstande.

 Sikkerhedsafstanden mellem Multi-zones og emhætten over Multi-zones skal overholde

anvisningerne fra emhættefabrikanten. Står der ikke noget i brugsanvisningen til emhætten
holdes en min. afstand på 760mm.

 Efter indbygningen må strømledningerne ikke udsættes for mekanisk belastning, f.eks. fra

en skuffe.

5

VALG AF PLACERINGSMULIGHED

Bemærk :

zone.

-Afstanden mellem zonerne berøres dog ikke af dette, og du bestemmer selv, om du vil placere
zonerne på traditionel vis, på en lige linje eller som vist n edenunder. Dog begrænses placeringen
af længden på de kabler, der trækkes fra teknikboksen til de individuelle zoner.
Derfor må der ikke være mere end 1 meter fra midten af en zone til midten af teknikboksen.

Tilslutning af kogezoner og betjeningspanel til teknikboksen

 Afhængig af valgt placeringsmulighed skal konfigurationskoden til fingertouch-panelet

programmers.

 Afhængig af hvilken placering der vælges, skal der tages højde for at de enkelte stikpropper

fra kogezonerne og betjeningspanelet skal tilsluttes de korrekte stik i teknikboksen. På
kogezonekablerne sidder et label med et tal fra 1 til 4:

 1: Kogezone 1400W/Glasdiameter 235mm
 2: Kogezone 1850W/Glasdiameter 270mm
 3: Kogezone 2300W/Glasdiameter 300mm
 3: Kogezone 2300W/Firkantet glasmål 300mm
 4: Kogezone 2400W/Glasdiameter 350mm
 4: Kogezone 2400W/Glasdiameter 420mm - WOK
 På kabelet til betjeningspanelet sidder et label med bogstavet C.

 På teknikboksen står følgende bogstaver ud for stikkene: A-B-C-D-E. Følg

placeringskoderne for korrekt tilslutning.

 Sørg for at tilslutningen af kogezonerne stemmer overens med den valgte placering.

- En af nedenstående placeringer skal vælges. Vælges en anden placering, kan produktet
beskadiges. Garantien bortfalder, hvis du vælger at se bort fra de angivne placeringsmuligheder.

- Kogezonekablerne må hverken forlænges eller afkortes.

- Producenten/fabrikanten kan ikke holdes ansvarlig for person - og/eller produktskader, hvis
ovenstående ikke er overholdt.

- Glasmålet er af hensyn til varmeisolering altid 9cm større end induktionszone-størrelsen.

- Ønskes en anden kombination af zone-størrelser bedes følgende iagttaget:

- En given zonestørrelse kan IKKE erstattes af en mindre, da denne vil få for meget effekt og
derved beskadiges.

- En given zonestørrelse kan godt erstattes af en større. Denne vil ikke få mere effekt men give en
bedre varmefordeling ved brug af større gryder/pander.

- I givet fald anbefales det kun at gå ét zonestørrelses-niveau op, da effekten ellers vil blive for
begrænset i forhold til zonens størrelse. F.eks. kan en 18cm zone udmærket erstattes af en 21cm

6

INSTALLATION 4 ZONER

Installation WIS44-1

Der findes følgende placeringsmuligheder til WIS44-1.

Installation WIS44-3

Der findes følgende placeringsmuligheder til WIS44-3.

7

Installation WIS44-9

Der findes følgende placeringsmuligheder til WIS44-9.

FEJLSØGNING

[ Er31 ] lyser i displayet :

 Ring efter en serivemontør.

8

EL-TILSLUTNING

Land

Strømforsyning

Tilslutning

Kabelets tværsnit

Kabeltype

Sikring

 Installationen af Multi-zones og tilslutningen til elnettet må kun udføres af en elinstallatør i

overensstemmelse med gældende regler og forskrifter.

 Efter installation af Multi-zones skal de spændingsførende dele afskærmes.
 De nødvendige tilslutningsdata er vist på typeskiltet nederst på bagsiden af teknikboksen.

Dækslet over klemrækken åbnes ved hjælp af en skruetrækker.

 Sæt den ind i kærven og åbn dækslet
 Følg forbindelsesdiagrammet.
 Strømforsyning til Multi-zones skal have jordforbindelse eller være tilsluttet via en flerpolet af-

bryder, hvor kontaktåbningen er mindst 3 mm. Multi-zones skal altid tilsluttes til jord ifølge gæl­dende regler.

 Det elektriske kredsløb skal være adskilt fra netforsyningen med egnede indretninger, f.eks.:

afbrydere, sikringer eller kontakter.

TILSLUTNING AF WM04

Advarsel! Produktet skal nulforbindes, da alle komponenter er 230 v, 50 Hz.

DK-S-FIN 400V~2N 50Hz 2 faser + N 4 x 1,5 mm2 H 05 VV - F

H 05 RR - F

N 230V~ 50Hz 2 faser 3 x 2,5 mm2 H 05 VV - F

H 05 RR - F

(*) beregnet ved en samtidig belastning ifølge standarden TN 60 335-2-6/1990

Dette produkt kan tilsluttes på følgende måder:
Tofaset 400V~2P+N+J

Tofaset 230V~2P + J ( gælder kun for Norge )

Opstilling:
Brug messingbroerne i boksen ved siden af klemrækken til de forskellige tilslutninger.
Tofaset 400V~2P+N+J
Anbring en bro mellem klemme 4 og 5.
Tilslut jordledningen til klemmen mærket "jord", nul N til klemme 4 / 5 , fase L1 til klemme 1 og

fase L2 til klemme 2.
Tofaset 230V~2P+J (OBS: Gælder kun for Norge)
Anbring den første bro mellem klemme 1 og 2. Anbring den anden bro mellem klemme 4 og 5.
Tilslut jordledningen til klemmen mærket "jord", fase L1 til klemme 1 eller 2, fase L2 til enten

klemme 4 eller 5.

16 A *
25 A *

Advarsel! Sørg for at:

 ledninger og broer bliver korrekt tilsluttet,
 skruerne spændes ordentlig fast.

Inden produktet tilsluttes, skal fase(rne), nul og jord på strømforsyningen findes ved hjælp af egnet
måleudstyr. BEMÆRK: Produktet må kun tilsluttes af en autoriseret elinstallatør!!!

Bemærk:
Broen mellem klemme 4 og 5 er installeret under kontrollen på fabrikken.

Vi kan ikke gøres ansvarlige for skader, der opstår som følge af ukorrekt tilslutning af
PRODUKTET, manglende eller defekt jordforbindelse.

Advarsel! Ledningerne i teknikboksen må hverken forlænges eller afkortes

9

INNHOLD

BESKRIVELSE AV MULTI-ZONES .............................................................................................. 11

TEKNISKE SPECIFIKASJONER .......................................................................................................... 11

INSTALLERING AV MULTI-ZONES ............................................................................................. 11

INSTALLATION ............................................................................................................................... 11

VENTILASJON AV TILKOBLINGSBOKSEN ............................................................................................ 12

INSTALLASJONSANVISNING ............................................................................................................. 12

VALG AV INSTALLASJONSMULIGHETER ................................................................................. 13

TILKOBLING AV KOKESONER OG TOUCH-PANELET TIL TILKOBLINGSBOKSEN ......................................... 13

INSTALLERING 4 SONER ............................................................................................................ 14

INSTALLERING WIS44-1 ................................................................................................................ 14

INSTALLERING WIS44-3 ................................................................................................................ 14

INSTALLERING WIS44-9 ................................................................................................................ 15

FEILFINNING ................................................................................................................................ 15

ELEKTRISK TILKOBLING ............................................................................................................ 16

10

BESKRIVELSE AV MULTI-ZONES

WIK44-1

Glasstykkelse

Utskjæring

Kogezone

Tekniske specifikasjoner

Beskrivelse Str.

Navn WIM14 WIM18 WIM21 WIM21SQ WIM26 WMW

Glassdimensjon A 235mm 270mm 300mm 300x300 350mm 420mm 380 / 90 / R5
Glassutskjæring B 239mm 274mm 304mm 304x304 354mm 424mm 384 / 94 / R7

4mm 4mm 4mm 4mm 4mm 5.4mm 4mm

C 219mm 254mm 284mm 284mm 334mm 400mm 365 x 75

Samlet tykkelse

diameter

Nominell effekt 1400W 1850W 2300W 2300W 2400W 2400W

Booster-effekt 1800W 2500W 3300W 3300W 3400W 3400W

35mm 35mm 35mm 35mm 35mm 125mm 35mm
145mm 180mm 210mm 210mm 260mm

1 2 3 4 4 (WOK)

Kokesone

Touch-panel

INSTALLERING AV MULTI-ZONES

Installation

 Pakk ut alle materialene.
 Installasjon og tilkobling av apparatet må bare utføres av autoriserte fagfolk. Produsenten

kan ikke gjøres ansvarlig for skader som skyldes feilaktig installasjon eller tilkobling.

 Apparatet er beregnet for innbygging komplett i en kjøkkenbenk og montert i en godkjent

benkeplate. Av hensyn til luftsirkulasjonen og vedlikehold av sonene, skal kjøkkenelementet
være uten topplate.

 Fuging av sonene skal skje på en slik måte at det ikke kommer silikon på undersiden av

glasset.

 Apparatet er utelukkende beregnet for matlaging i en privat husholdning, og er ikke

beregnet for andre formål eller for kommersiell eller industriell bruk.

 Fjern alle etiketter og klistremerker fra den keramiske glassplaten.
 Apparatet skal jordes og tilkobles i samsvar med gjeldende forskrifter.
 Det må ikke brukes skjøteledning mellom induksjonssonene og teknikkboksen. Ledningen

til betjeningspanelet kan derimot godt forlenges.

 Apparatet må ikke brukes over en oppvaskmaskin eller tørketrommel: dampen kan skade

de elektroniske delene.

11

WIK44-3
WIK44-9

Ventilasjon av tilkoblingsboksen

Viktig: kjølesystemet trenger en viss luftstrøm.

Ventilasjonsåpningen (ca. 5 mm) på undersiden av teknikkboksen må under ingen
omstendigheter tildekkes.

Installasjonsanvisning

Multi-zones må bare tilkobles av en autorisert elektroinstallatør.
Installatøren er ansvarlig for at gjeldende lover og forskrifter overholdes.

-VIKTIG: Av hensyn til luftsirkulasjon og vedlikehold av kokesonene, må hele diameteren på alle

kokesonene være synlig og fritt tilgjengelig fra undersiden.

Montering og installasjon:

 Kjøkkenbenken som Multi-zones skal monteres i, samt kantene i utskjæringen,

laminatplater og lim brukt til montering av disse, må være varmebestandige og tåle
temperaturer på opptil 100 °C.

 Kantlistene må være også varmebestandige.
 Apparatet har varmebeskyttelsesklasse "Y". Det ideelle er at Multi-zones installeres med

god plass til begge sider. Det kan være en vegg bak Multi-zones og et høyt skap eller en
vegg på den ene siden av Multi-zones. På den andre siden må det imidlertid ikke være noe
skap eller skillevegg som er høyere enn selve apparatets plassering.

 Sørg for at det er en avstand på minst 50 mm mellom Multi-zones og side- eller bakvegg.
 Dersom det finnes en skuff under tilkoblingsboksen, må det ikke oppbevares brannfarlige

materialer (f.eks. spraybokser) eller ikke varmebestandige gjenstander denne.

 Sikkerhetsavstanden mellom Multi-zones og avtrekkshetten over Multi-zones følge de

retningslinjene som gis i bruksanvisningen for avtrekkshetten.

 Etter innbygging må strømledningene ikke utsettes for mekanisk belastning, for eksempel

fra en skuff under Multi-zones.

12

VALG AV INSTALLASJONSMULIGHETER

Merk :

og/eller produktskader, hvis

større. Denne vil ikke få større effekt, men gi en bedre

I slike tilfeller anbefales det å kun øke sonestørrelsen med ett sonestørrelsesnivå, da effekten ellers

cm

Dette har imidlertid ikke noen betydning for avstanden mellom sonene, og du bestemmer selv om
du vil plassere sonene på tradisjonell måte, i en rett linje eller som vist nedenfor. Lengden på
ledningene fra teknikkboksen og til de enkelte sonene legger imidlertid begrensninger på
plasseringen.
Derfor kan det ikke være mer enn 1 meter fra midten av en sone til midten av teknikkboksen.

Tilkobling av kokesoner og touch-panelet til tilkoblingsboksen

 Til hver plasseringskode kan kokesonene tilsluttes på en måte til teknikkboksen
 For hver konfigurasjon må du ta høyde for at hvert støpsel fra kokesonen og touch-panelet må

settes i den riktig kontakten på tilkoblingsboksen.
På kokesonekablene sitter det en etikett med et tall fra 1 til 4:

 1: Kokesone 1400W/Glassdiameter 235mm
 2: Kokesone 1850W/Glassdiameter 270mm
 3: Kokesone 2300W/Glassdiameter 300mm
 3: Kokesone 2300W/Firkantet glassmål 300mm
 4: Kokesone 2400W/Glassdiameter 350mm
 4: Kokesone 2400W/Glassdiameter 420mm - WOK

 Tilkoblingsboksen er forsynt med følgende bokstaver nær de enkelte hunn-kontaktene: A-B-C-

D-E. Følg plasseringskodene, slik at tilkoblingen blir riktig.

 Sørg for at tilslutningen av kokesonene stemmer overens med den valgte plassering.

- En av nedenstående plasseringer skal velges. Velges en annen plassering kan produktet skades.
Garantien bortfaller hvis du velger å se bort fra de angitte plasseringsmulighetene.

- Kokesonekablene må verken forlenges eller avkortes.

- Produsenten/fabrikkanten kan ikke holdes ansvarlig for noen person­overstående ikke er overholdt.

- Glassmålet er av hensyn til varmeisolering alltid 9 cm større enn induksjonssone-størrelsen.

- Ønskes en annen kombinasjon av sonestørrelser, må det tas hensyn til følgende:

- En gitt sonestørrelse kan IKKE erstattes av en mindre, da denne vil få for stor effekt og dermed
få skader.

- En gitt sonestørrelse kan godt erstattes av en
varmefordeling ved bruk av større kjeler/panner.

­vil bli for begrenset i forhold til sonens størrelse. F.eks. er det helt greit å erstatte en sone på 18
med en sone på 21 cm.

13

INSTALLERING 4 SONER

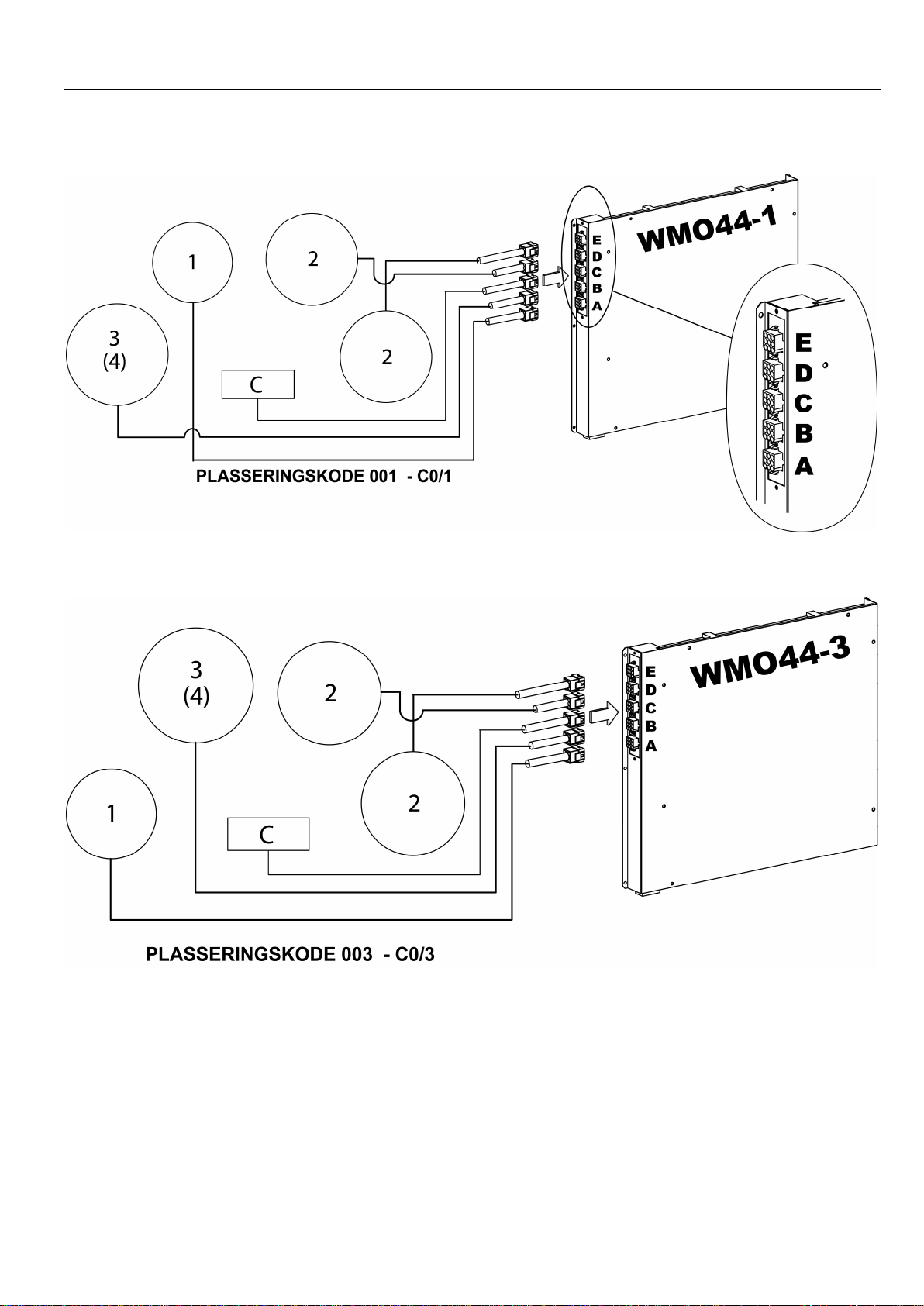

Installering WIS44-1

Der finnes følgende installasjonsmuligheter til WIS44-1

Installering WIS44-3

Der finnes følgende installasjonsmuligheter til WIS44-3

14

Installering WIS44-9

Der finnes følgende installasjonsmuligheter til WIS44-9.

FEILFINNING

[ Er31 ] lyser i displayet:

 Ring etter servicemontør

15

ELEKTRISK TILKOBLING

Land

Strømforsyning

Tilkobling

Lednings tverrsnitt

Ledning

Sikring

 Installering av apparatet og den elektriske tilkoblingen må bare utføres av en autorisert

elektroinstallatør i samsvar med gjeldende regler og forskrifter.

 Beskyttelse mot spenningsførende deler må monteres etter installasjonen av Multi-zones.
 Korrekt montering av støpslene er vist på klistremerker nederst på baksiden av tilkoblings-

boksen.

 Dekselet (over klemmerekken) åpnes ved hjelp av en mellomstor skrutrekker.
 Sett den inn i slissen og lukk opp dekselet.
 Følg tilkoblingsdiagrammet.
 Apparatets strømforsyning må ha et jordet støpsel eller en flerpolet bryter med en

kontaktåpning på minst 3 mm. Multi-zones må jordes ifølge forskriftene for sterkstrøm.

 Apparatets strømkrets kunne atskilles fra strømnettet med egnede innretninger, f.eks.

strømbrytere, sikringer eller kontakter.

TILKOBLING AV WM04

Advarsel! Apparatet må bare tilkobles et strømnett med 230 V vekselstrøm og 50 Hz.

DK-S-FIN 400V~2N 50Hz 2 faser + N 4 x 1,5 mm2

H 05 VV - F

16 A *

H 05 RR - F

N 230V~ 50Hz 2 faser 3 x 2,5 mm2

H 05 VV - F

25 A *

H 05 RR - F

( * ) beregnet med en samtidig belastning ifølge standarden TN 60 335-2-6/1990

Multi-zones kan tilkobles på flere måter :

Tofaset 400V~2P+N+J
Tofaset 230V~2P+J (gjelder kun for Norge)

Konfigurering:
Bruk messingbroene i boksen ved siden av klemmerekken til de forskjellige tilkoblingene

Tofaset 400V~2P+N+J
Sett en bro mellom klemme 4 og 5.
Jordledningen tilkobles til klemmen merket "jord", nøytral N til klemmen 5 (eller 4), og fase L1 til
klemme 1 og fase L2 til klemme 2.

Tofaset 230V~2P+J (OBS: gjelder kun for Norge)
Sett den første broen mellom klemme 1 og 2 og den andre mellom 4 og 5.
Jordledningen tilkobles til klemmen merket "jord", fase L1 til klemme 1 eller 2 og fase L2 til klemme
4 eller 5.

Advarsel! Sørg for at du:

 tilkobler ledningene og broene riktig.
 trekker til skruene ordentlig.

Før du tilkobler platetoppen, anbefaler vi sterkt at du finner fasen(e), nøytral og jord på boligens
strømnett. Hvis du er i tvil, må du tilkalle en elektriker.

broen mellom klemme 4 og 5 er installert under kontrollen på fabrikken.

Merk:

Vi kan ikke gjøres erstatningsansvarlig for skader som oppstår som følge av feilaktig
tilkobling av apparatet eller manglende eller defekt jording.

Advarsel! Ledningerne i teknikboksen må hverken forlænges eller afkortes

16

INNEHÅLL

BESKRIVNING AV MULTI-ZONES ............................................................................................... 18

TEKNISKA SPECIFIKATIONER ........................................................................................................... 18

INSTALLATION ............................................................................................................................. 18

INSTALLERAR DU MULTI-ZONES ...................................................................................................... 18

VENTILERING AV TEKNIKBOXEN ...................................................................................................... 19

INSTALLATIONSANVISNING ............................................................................................................. 19

VAL AV INSTALLATIONSMÖJLIGHETER .................................................................................. 20

SÅ HÄR ANSLUTER DU VÄRMEZONERNA OCH TOUCHPANELEN TILL TEKNIKBOXEN ................................ 20

INSTALLATION 4 ZONER ............................................................................................................ 21

INSTALLATION WIS44-1 ................................................................................................................ 21

INSTALLATION WIS44-3 ................................................................................................................ 21

INSTALLATION WIS44-9 ................................................................................................................ 22

FELSÖKNING ............................................................................................................................... 22

EL-ANSLUTNING .......................................................................................................................... 23

17

BESKRIVNING AV MULTI-ZONES

WIK44-1

Glastjocklek

Utsågning

Kokzon

Nominell

Tekniska specifikationer

Beskrivning Storlek

Referens WIM14 WIM18 WIM21 WIM21SQ WIM26
Glasmått A 235mm 270mm 300mm 300x300 350mm 420mm 380 / 90 / R5

Glasutsågning

Total tjocklek

diameter

effekt

Booster-effekt

B 239mm 274mm 304mm 304x304 354mm 424mm 384 / 94 / R7

4mm 4mm 4mm 4mm 4mm 5.4mm 4mm

C 219mm 254mm 284mm 284mm 334mm 400mm 365 x 75

35mm 35mm 35mm 35mm 35mm 125mm 35mm
145mm 180mm 210mm 210mm 260mm

1400W
1800W 2500W 3300W 3300W 3400W 3400W

1 2 3 4 4 (WOK)

1850W 2300W 2300W 2400W 2400W

Kokzon

WMW

Betjänings-

panel

WIK44-3
WIK44-9

INSTALLATION

Installerar du Multi-zones

 Packa upp allt material.
 Installation och inkoppling av utrustningen måste utföras av behöriga personer. Tillverkaren

 Innan utrustningen kan användas måste den utrustas med alla delar och installeras i ett kök

 Fogning av zonerna måste göras så det inte kommer silikon på undersidan av glaset.
 Denna utrustning är endast avsedd för matlagning i hemmet, och inte för några andra

 Ta bort alla etiketter och självhäftande tejp från keramikglaset.
 Utrustningen måste vara jordad och ansluten enligt gällande standard.
 Använd inte förlängningssladd mellan induktionszonerna och teknikboxen.
 Du kan använda förlängningssladd till touchpanelen.
 Utrustningen får inte användas ovanpå en diskmaskin eller torktumlare: Ånga kan skada de

kan inte göras ansvarig för skador orsakade av installations- eller inkopplingsfel.
med en anpassad och godkänd arbetsyta. Arbetsytorna måste vara utan toppskiva av

hänsyn till luftcirkulation och service av zonerna.

hushållsgöromål eller för kommersiell eller industriell användning.

elektroniska komponenterna.

18

Ventilering av teknikboxen

Viktigt: kylsystemet behöver ett visst luftflöde.

Ventilationsöppningen (ca 5mm), placerad på teknikboxens undersida, får under inga
omständigheter blockeras.

Installationsanvisning

Ansvaret för installationen vilar uteslutande på teknikerna.
Installatören måste följa gällande lagar och bestämmelser.

-VIKTIGT: Kokzonerna måste vara synliga på undersidan och åtkomliga i hela diametern av
hänsyn till luftcirkulation och service.

Montering – installation:

 Den bänkskiva som Multi-zones ska passas in i samt kanterna på bänken, laminatet och

limmet som används för att fästa dem, måste tåla temperaturer på upp till 100 °C.

 Materialet i kantlisterna måste vara värmetåligt.
 Multi-zones är klassificerad som klass ”Y” för värmeskydd. Multi-zones bör helst installeras så

att det finns gott om utrymme på sidorna. Det kan finnas en vägg bakom och höga skåp eller
en vägg på ena sidan. På andra sidan får dock inget vara högre än Multi-zones’ placering.

 Se till att avståndet mellan Multi-zones och väggen eller sidorna är minst 50 mm.
 Om en låda är placerad under teknikboxen bör du undvika att lägga lättantändliga föremål i

lådan (till exempel: sprayflaskor) eller föremål som inte tål värme.

 Säkerhetsavståndet mellan Multi-zones och fläktkåpan som sitter ovanför måste uppfylla

fläktkåpstillverkarens anvisningar.

 Efter installation får inget mekaniskt hinder finnas för anslutningssladdarna, till exempel lådan.
 Installation av Multi-zones på icke stationära platser (till exempel båtar) bör utföras av

specialister.

19

VAL AV INSTALLATIONSMÖJLIGHETER

Obs :

rekommenderas det endast att gå upp en zonstorlek annars vill effekten begränsas i förhållande till

Avståndet mellan zonerna är inte beroende av detta och du avgör själv om du vill placera zonerna
på ett traditionellt sätt, på en rät linje eller som nedanför. Placeringen begränsas av längden på de
kablarna som dras från teknikboxen till de enskilda zonerna. Därför får det inte vara mer än 1
meter från mitten av en zon till mitten av teknikboxen.

Så här ansluter du värmezonerna och touchpanelen till teknikboxen

 För varje placering måste varje anslutning från värmezonen och touchpanelen anslutas till

rätt anslutning på teknikboxen.

 På kokzonkabeln finns en etikett med ett nummer från 1-4:

 1: Kokzon 1400W/Glasdiameter 235mm
 2: Kokzon 1850W/Glasdiameter 270mm
 3: Kokzon 2300W/Glasdiameter 300mm
 3: Kokzon 2300W/Fyrkantig glasmått 300mm
 4: Kokzon 2400W/Glasdiameter 350mm
 4: Kokzon 2400W/Glasdiameter 420mm - WOK

 På teknikboxen, nära kontakten, står följande bokstäver: A-B-C-D-E för Följ

placeringskoderna för korrekt anslutning.

 Kontrollera att anslutningen av kokzonerna passar med den valda placeringen.

- En av nedanstående placeringarna måste väljas. Väljs en annan placering kan produkten
skadas. Garantin gäller inte om Du väljer en annan placering.

- Försök inte att förlänga eller avkorta sladdarna i teknikboxen
Producenten/importören kan inte hållas ansvarig för person- eller produktskador om ovanstående
inte följs.

- Glasmåttet är med hänsyn till värmeisolering alltid 9cm större än storleken på induktionszonen.

- En given zonstorlek får inte ersättas av en mindre då denna får för mycket effekt och kan
skadas.

- En given zonstorkek kan ersättas av en större zon. Denna zon får inte större effekt men värmen
fördelas bättre vid användning av större kokkärl. Utväxlar man en zon med en större zon

zonens storlek. T.ex. kan en 18cm zon ersättas med en 21cm zon.

20

INSTALLATION 4 ZONER

Installation WIS44-1

Det finns följande placeringsmöjligheter till WIS44-1.

Installation WIS44-3

Det finns följande placeringsmöjligheter till WIS44-3.

21

Installation WIS44-9

Det finns följande placeringsmöjligheter till WIS44-9.

FELSÖKNING

[ Er31 ] lyser i displayen :

 Ring efter en servicetekniker

22

EL-ANSLUTNING

Land

Nät

Anslutning

Kabeldiameter

Kabel

Säkringsstorlek

 Installationen av denna utrustning och anslutningen till elnätet ska utföras av en elektriker i

enlighet med gällande föreskrifter. Elektrikern ska följa föreskrifterna noga.

 Skydd mot spänningsförande delar måste monteras efter installation.
 Nödvändig anslutningsinformation finns på typskylten på undersidan av teknikboxens baksida.
 Använd en skruvmejsel för att öppna locket (locket är placerat över klämraden). För in den i

skårorna och öppna locket.

 Följ anslutningsschemat.
 Anslutningen måste göras med en jordad kontakt eller via en flerpolig strömbrytare med en

kontaktöppning på minst 3 mm. Anslut alltid jordkabeln.

 Strömkretsen måste separeras från nätet med hjälp av anpassade anordningar, till exempel

automatsäkringar, proppar eller strömbrytare.

ANSLUTNING AV WM04

Varning! Denna utrustning måste nollförbindas. De olika delarna är 230 V~ 50 Hz

DK-S-FIN 400 V~2N 50 Hz

N 230 V~ 50 Hz 2 fas 3 x 2,5 mm2 H 05 VV - F

( * ) beräknat med hjälp av simultanfaktorn enligt standard TN 60 335-2-6/1990

Multi-zones kan anslutas på följande sätt:
2-fas 400 V~2P+N+J

2-fas 230 V~2P+J (endast Norge)
Ställa in konfigurationerna:

Använd mässingsbleck som finns i lådan nära anslutningarna.
2-fas 400 V~2P+N+J
Sätt ett bleck mellan anslutningarna 4 och 5.

Anslut jordkabeln till anslutning ”jord”, den neutrala N till anslutning 5 (eller 4), fasen L1 till någon

av anslutning 1 och fasen L2 till anslutning 2.
2-fas 230 V~2P+J (endast Norge)
Sätt det första blecket mellan anslutningarna 1 och 2, den andra mellan 4 och 5.

Anslut jordkabeln till anslutning ”jord”, fasen L1 till anslutning 1 eller 2, fasen L2 till någon av

anslutningarna 4 och 5.
Varning! Se till att Du:

 ansluter ledningarna och blecken korrekt.
 drar åt skruvarna ordentligt.

OBS:
Blecket mellan anslutningarna 4 och 5 installeras under fabrikskontrollen.

Vi kan inte göras ansvariga för olyckshändelser som beror på felaktig anslutning eller
användning av utrustning som inte har jordats eller som har utrustats med en felaktig
jordanslutning.

2 fas + N 4 x 1,5 mm2 H 05 VV - F

H 05 RR - F
H 05 RR - F

16 A *
25 A *

Varning! Försök inte att förlänga eller avkorta sladdarna i teknikboxen

23

SISÄLLYSLUETTELO

KEITTOTASON KUVAUS – MULTI-ZONES ................................................................................. 25

MITAT .......................................................................................................................................... 25

KEITTOTASON ASENNUS – MULTI-ZONES .............................................................................. 25

MONTA KEITTOALUETTA SISÄLTÄVÄN TASON ASENNUS ..................................................................... 25

TEKNIIKKAKOTELON ILMANVAIHTO ................................................................................................... 26

ASENNUSOHJEET .......................................................................................................................... 26

ASENNUSMAHDOLLISUUDET .................................................................................................... 27

KEITTOALUEIDEN JA HIPAISUKYTKINTEN KYTKEMINEN TEKNIIKKAKOTELOON ........................................ 27

ASENNUS 4 KEITTOALUETTA .................................................................................................... 28

ASENNUS WIS44-1 ...................................................................................................................... 28

ASENNUS WIS44-3 ...................................................................................................................... 28

ASENNUS WIS44-9 ...................................................................................................................... 29

VIANETSINTÄ ............................................................................................................................... 29

SÄHKÖKYTKENTÄ ...................................................................................................................... 30

24

KEITTOTASON KUVAUS – MULTI-ZONES

WIK44-1

Lasin

Lasin paksuus

Kotelon

Kokonaispaks

Keittoalueen

Booster-

Mitat

Nimi Koko

Viite WIM14 WIM18 WIM21 WIM21SQ WIM26

Lasin koko A 235mm 270mm 300mm 300x300 350mm 420mm 380 / 90 / R5

asennusaukko

asennusaukko

uus

halkaisija

Nimellisteho 1400W 1850W 2300W 2300W 2400W 2400W

toiminto

B 239mm 274mm 304mm 304x304 354mm 424mm 384 / 94 / R7

4mm 4mm 4mm 4mm 4mm 5.4mm 4mm

C 219mm 254mm 284mm 284mm 334mm 400mm 365 x 75

35mm 35mm 35mm 35mm 35mm 125mm 35mm
145mm 180mm 210mm 210mm 260mm

1800W 2500W 3300W 3300W 3400W 3400W

1 2 3 4 4 (WOK)

Keittoalue

WMW

Hipaisukytkin

WIK44-3
WIK44-9

KEITTOTASON A SENNUS – MULTI-ZONES

Monta keittoaluetta sisältävän tason asennus

 Pura kaikki osat pakkauksestaan.
 Laitteen saa asentaa ja kytkeä sähköverkkoon vain siihen valtuutettu henkilö. Valmistajaa ei

voida pitää vastuussa virheellisestä asennuksesta tai kytkennästä johtuvista vahingoista.

 Laitetta saa käyttää vain, jos sen kaikki osat on kunnolla asennettu keittiökalusteeseen ja

sopivaan ja hyväksyttyyn työtasoon. Keittiökalusteessa ei saa olla ylätasoa, jotta ilmankierto
ja keittoalueiden huoltaminen eivät vaikeutuisi.

 Keittoalueet on saumattava niin, että silikonia ei pääse lasin alapinnalle.
 Tämä laite on tarkoitettu vain ruoan laittoon kotitalouksissa. Muunlainen käyttö

kotitalouksissa sekä kaupallinen tai teollinen käyttö on kiellettyä.

 Poista keraamisesta lasista kaikki etiketit ja tarrat.
 Laite tulee maadoittaa ja kytkeä verkkoon paikallisten määräysten mukaisesti.
 Induktiokeittotason ja tekniikkarasian välillä ei saa käyttää jatkojohtoa.

Käyttöpaneelin johto voidaan kuitenkin kytkeä jatkojohtoon.

 Laitetta ei saa käyttää astianpesukoneen tai kuivausrummun yläpuolella, koska höyry

saattaa vahingoittaa sen sähköisiä osia.

25

Tekniikkakotelon ilmanvaihto

-Tärkeää: jäähdytysjärjestelmä vaatii tietyn suuruista ilmavirtausta.

Tekniikkarasian alapuolella olevaa ilmanvaihtoaukkoa (noin 5 mm) ei saa missään tapauksessa
tukkia.

Asennusohjeet

Keittotason saa asentaa vain siihen perehtynyt henkilö.
Asentajan on otettava huomioon maassa vallitsevat lainsäädännöt ja käytännöt.

Tärkeää: Keittoalueiden on oltava näkyvissä alapuolelta, ja niihin oltava vapaa pääsy koko halkaisijan

alueelta, jotta keittoalueiden ilmankierto ja huoltaminen eivät vaikeutuisi.

Sovitus – asennus

 Kalusteen tai tason, johon keittotaso asennetaan, sekä sen reunojen ja laminaattipintojen

että niiden kiinnityksessä käytetyn liiman on kestettävä jopa 100 °C:n lämpötiloja.

 Keittotasoa vasten tulevien reunojen on oltava kuumuutta kestävät.
 Keittotason kuumuudenkestävyys on luokkaa ”Y”. Keittotaso on kaikkein paras asentaa

siten, että sen molemmille puolille jää runsaasti tilaa. Se voidaan kuitenkin asentaa myös
seinän eteen korkean keittiökaapin tai kalusteen viereen. Keittotason toinen puoli on
kuitenkin tällöin jätettävä täysin avoimeksi. Toiselle puolelle jäävä kaluste ei saa olla
keittotasoa korkeammalla.

 Varmista, että lieden ja seinän tai sivussa olevien seinämien väliin jää 50 mm:n rako.
 Jos tekniikkakotelo sijoitetaan laatikon päälle, älä laita laatikkoon herkästi syttyviä aineita

(esim. suihkeita) tai esineitä, jotka eivät kestä kuumuutta.

 Keittotason ja sen yläpuolella olevan liesikuvun väliin on jätettävä kuvun valmistajan

ohjeiden mukainen turvaetäisyys.

 Sähköjohtoihin ei saa asennuksen jälkeen kohdistua minkäänlaista mekaanista rasitusta

esim. tason alla olevaa laatikkoa aukaistaessa tai suljettaessa.

 Lieden saa asentaa epäsäännöllisesti käytettäviin tiloihin (esim. veneisiin) vain siihen

erikoistunut henkilö.

26

ASENNUSMAHDOLLISUUDET

Huomautus :

voidaan mainiosti korvata halkaisijaltaan 21 cm:n keittoalueella.

Kaavioissa ei kuitenkaan määrätä alueiden välistä etäisyyttä, ja voit valita, haluatko asettaa alueet
perinteiseen tapaan, tasaiseen riviin vai alla esitetyllä tavalla. Monien mahdollisuuksien ansiosta
voit sijoittaa alueet juuri haluamallasi tavalla. Sijoittamista rajoittaa kuitenkin tekniikkakotelosta
yksittäisille keittoalueille vedettävien johtojen pituus. Siksi etäisyys keittoalueen keskiosasta
tekniikkakotelon keskiosaan ei saa olla metriä suurempi.

Keittoalueiden ja hipaisukytkinten kytkeminen tekniikkakoteloon

 Hipaisukytkinpaneelin kokoonpanokoodi on ohjelmoitava valitun sijoituspaikan perusteella.
 Jokaisessa kokoonpanossa on huolehdittava siitä, että jokainen keittoalueen ja

hipaisukytkimen liitin kytketään tekniikkakotelon oikeaan liittimeen.

Keittoalueiden johdoissa on numeroilla 1 - 4 merkitty tarra:

 1: keittoalueelle 1400W/ lasin halkaisija 235mm
 2: keittoalueelle 1850W/ lasin halkaisija 270mm
 3: keittoalueelle 2300W/ lasin halkaisija 300mm
 3: keittoalueelle 2300W/ Nelikulmainen lasi, jonka sivu 300 mm
 4: keittoalueelle 2400W/ lasin halkaisija 350mm
 4: keittoalueelle 2400W/ lasin halkaisija 420mm - WOK

 Tekniikkakotelon naarasliitinten vieressä on seuraavat kirjaimet: A-B-C-D-E. Noudata

kokoonpanokoodeja, jotta kytkennät tulevat oikein.

 Huolehdi, että keittoalueiden liitokset vastaavat valittua sijoituspaikkaa.

- Sinun on valittava yksi jäljempänä mainituista sijoitusvaihtoehdoista. Muun paikan valitseminen
saattaa vahingoittaa laitetta. Takuu ei ole voimassa, jos et noudata annettuja sijoitusvaihtoehtoja.

- Keittoalueiden johtoja ei saa pidentää eikä lyhentää.

- Valmistaja ei ole vastuussa henkilöille ja/tai tuotteille aiheutuvista vahingoista, mikäli edellä
mainittuja sääntöjä ei ole noudatettu.

- Lasi on lämmön eristämiseksi aina induktioaluetta 9 cm suurempi.

- Jos keittotasoon halutaan erilainen keittoalueiden yhdistelmä, on otettava huomioon seuraavat
seikat:Tietynkokoista keittoaluetta EI voi korvata pienemmällä, koska silloin se saa liikaa tehoa ja
vaurioituu.

- Tietynkokoinen keittoalue voidaan hyvin korvata suuremmalla. Silloin se ei saa enemmän tehoa,
mutta lämmön jakautuminen paranee suuria patoja ja pannuja käytettäessä.

- Kulloinkin kannattaa hankkia vain kooltaan seuraavaksi suurempi keittoalue, koska sen teho on
muutoin liian pieni suhteessa keittoalueen kokoon. Esimerkiksi halkaisijaltaan 18 cm:n keittoalue

27

ASENNUS 4 KEITTOALUETTA

Asennus WIS44-1

WIS44-1 sijoitusmahdollisuudet ovat seuraavat.

Asennus WIS44-3

WIS44-3 sijoitusmahdollisuudet ovat seuraavat.

28

Asennus WIS44-9

WIS44-9 sijoitusmahdollisuudet ovat seuraavat.

VIANETSINTÄ

Näytössä näkyy [ Er31 ]:

 kutsu paikalle huoltoasentaja.

29

SÄHKÖKYTKENTÄ

Maa Syöttövirta

Liitäntä

Johdon

Johto

Sulakkeen koko

 Tämän laitteen saa asentaa ja kytkeä sähköverkkoon vain asiaan perehtynyt

sähköasentaja, joka noudattaa huolellisesti voimassa olevia säännöksiä.

 Laitteen sähköä johtavien osien turvallisuus on tarkistettava asennuksen jälkeen.
 Sähkökytkennässä tarvittavat tiedot löytyvät tekniikkakotelon takakannen alla olevista

tarroista.

 Avaa kansi työntämällä keskikokoisen ruuvitaltan kärki loveen ja taivuttamalla talttaa

hieman.

 Noudata kytkentäkaaviota.
 Laite kytketään sähköverkkoon maadoitetulla pistokkeella tai moninapaisella

suojakatkaisimella, jonka kosketin on auki vähintään 3 mm. Käytä kytkennässä aina
maadoitusjohtoa.

 Sähköpiiri on erotettava verkosta sovittimilla, esimerkiksi suojakatkaisimilla, varokkeilla tai

kontaktoreilla.

KEITTOTASON KYTKENTÄ WM04
Huomio! Tämän laitteen saa kytkeä vain verkkovirtaan 230 V~ 50 Hz

DK-S-FIN 400 V~2 N 50 Hz 2 vaihetta + N 4 x 1.5 mm2 H 05 VV - F

N 230 V~ 50 Hz 2 vaihetta 3 x 2,5 mm2 H 05 VV - F

( * ) laskettu standardin TN 60 335-2-6/1990 mukaisen samanaikaisuuskertoimen mukaan

Keraaminen keittotaso voidaan kytkeä eri tavoin:
Kaksivaihe 400 V~2P+N+J

Kaksivaihe 230 V~2P+J (koskee vain Norjaa)
Kokoonpanon asettaminen:

Käytä kytkentöihin liittimen viereisessä kotelossa olevia messinkisiltoja.
Kaksivaihe 400 V~2P+N+J

Aseta silta liitinten 4 ja 5 väliin.
Kytke maadoitus maadoitusliittimeen, neutraali N liittimeen 5 (tai 4), vaihe L1 liittimeen 1 ja vaihe
L2 liittimeen 2.

Kaksivaihe 230V~2P+J

(HUOMAUTUS: koskee vain Norjaa)
Aseta 1. silta terminaalien 1 ja 2 väliin ja 2. silta terminaalien 4 ja 5 väliin.
Kytke maadoitus maadoitusliittimeen, vaihe L1 liittimeen 1 tai 2 ja vaihe L2 liittimeen 4 tai 5.
Huomio! Varmista, että

– johdot ja sillat ovat kunnolla kiinni
– ruuvit on kiristetty kunnolla.

Ennen kuin kytket laitteen verkkoon, varmista vaiheiden, neutraalin ja maadoituksen sijainti
pääjohdossa. Epävarmoissa tapauksissa ota yhteys sähköasentajaan.

Huom:

Liitinten 4 ja 5 välinen silta asennetaan tehtaalla tehtävässä tarkistuksessa.

Me emme ole vastuussa virheellisestä liitännästä aiheutuneista vahingoista tai vahingoista,
jotka voivat aiheutua maadoittamattoman tai virheellisesti maadoitetun laitteen käytöstä.

Varoitus! Älä tee muutoksia (pidennä tai lyhennä) liitäntäjohtoja

halkaisija

16 A *

H 05 RR - F

25 A *

H 05 RR - F

30

13287/0
