Page 1
VM-10
Vortex Mixer
Bedienungsanleitung
Operating Manual
witeg Labortechnik GmbH
Page 2
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
(English manual at page 6)
Inhaltverzeichnis
1 Vorwort ........................................................................................................................ 1
2 Sicherheitsanweisungen ........................................................................................... 1
2.1 Symbolerklärungen ........................................................................................................ 1
2.2 Anweisungen ................................................................................................................... 1
3 Produktbeschreibung ................................................................................................ 3
3.1 Hauptmerkmale ............................................................................................................... 3
3.2 Gesamtübersicht ............................................................................................................. 3
4 Verpackungsinhalt ..................................................................................................... 3
5 Aufstellen des Gerätes und Inbetriebnahme ........................................................... 3
6 Funktionsbeschreibung ............................................................................................. 4
7 Wartung und Reinigung ............................................................................................. 4
8 Technische Daten ................................................................ ....................................... 4
9 Garantieurkunde......................................................................................................... 5
Page 3
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
1
1 Vorwort
Vielen Dank für den Kauf unseres VM-10 Vortex Mixer.
Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen.
Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch
die wichtigsten technischen Parameter.
Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und eine
hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen
Sicherheitsanweisungen im Abschnitt 2.
Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.
Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung des
Produktes, können ohne Ankündigung von witeg vorgenommen werden.
2 Sicherheitsanweisungen
2.1 Symbolerklärungen
WARNUNG
Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.
VORSICHT
Allgemeine Anweisungen zum sachgerechten und sicheren Gebrauch.
ACHTUNG
Informationen bezüglich der Funktion und der Betriebsparameter.
Betriebsumgebung
Hinweise bezüglich der Aufstellung des Gerätes.
WARNUNG vor Explosionen
Sicherheitsanweisungen zur Vermeidung von Explosionen.
2.2 Anweisungen
Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden
Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.
Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an. Beachten Sie
dabei bitte die Angaben auf dem Typenschild.
Stellen Sie sicher, dass die Anschlussleitung unbeschädigt und korrekt angeschlossen ist.
Page 4
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
2
Mehrfachsteckdosen sind zum Verlängern des Anschlusskabels nicht zulässig.
Betreiben Sie dieses Gerät nur an Stromkreisen, die mit einem Fehlerstrom-Schutzschalter
(FI) ausgestattet sind.
Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel
anschließen.
Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie unverzüglich den
Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.
Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Netz.
Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die
Verantwortung.
Stellen Sie sicher, dass das Gerät nicht verrutschen kann.
Um Hitzestaus oder Brände zu vermeiden, müssen Sie sicher stellen, dass das Gerät
genügend Freiraum für eine ausreichende Luftzirkulation hat.
Vermeiden Sie direkte Sonneneinstrahlung.
Das Gerät darf nicht in der Nähe leicht entzündlicher Materialen betrieben werden.
Die Aufstellung im Freien ist nicht zulässig.
Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit
keine Zwischenfälle durch Bedienungsfehler auftreten.
Die Aufstellung in feuchten oder staubigen Räumen kann Kurzschlüsse, Überhitzungen und
Brände verursachen.
Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut
gemacht haben.
Dieses Gerät sollte nur von geschulten Personen bedient werden, die mit den
Sicherheitsmaßnahmen für das Arbeiten in einem Labor vertraut sind.
Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.
Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.
Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.
Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände oder Flüssigkeiten
in das Gerät gelangt sein, müssen Sie das Gerät sofort vom Netz trennen.
Tragen Sie während der Nutzung des Gerätes immer die entsprechende
Arbeitsschutzbekleidung.
Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benutzt werden soll.
Bedecken Sie niemals die Belüftungsschlitze am Gehäuse, dies könnte zur Zerstörung des
Gerätes und zu Bränden führen.
Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.
Page 5
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
3
Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene
Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von
witeg autorisiertem Personal durchgeführt werden. Eine Zuwiderhandlung hat den
Ausschluss der Gewährleistung zu Folge und kann zu ernsthaften Sach- und
Personenschäden führen.
3 Produktbeschreibung
3.1 Hauptmerkmale
Der Wisd VM-10 Vortex Mixer ist für Mixvorgänge in der Chemie, Biologie, Medizin und
Pharmakologie geeignet.
Nachfolgend sehen Sie eine Liste der Hauptmerkmale:
Einfachste Bedienung.
Schnelle Inbetriebnahme.
Robuste Bauweise für eine hohe Lebensdauer.
Überhitzungs- und Überlastungsschutz.
Listungsstark und geräuscharm.
Dauer- und Tippbetrieb.

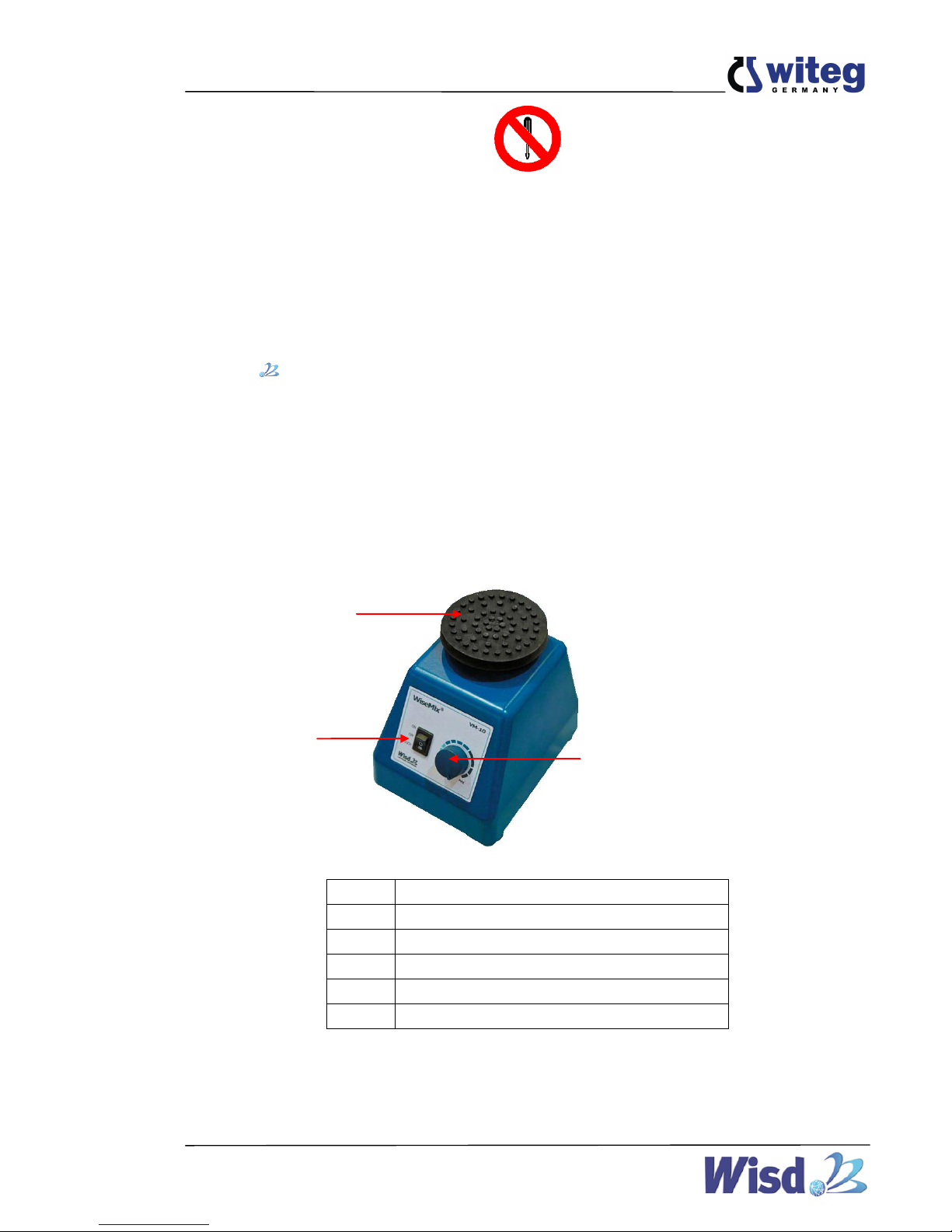

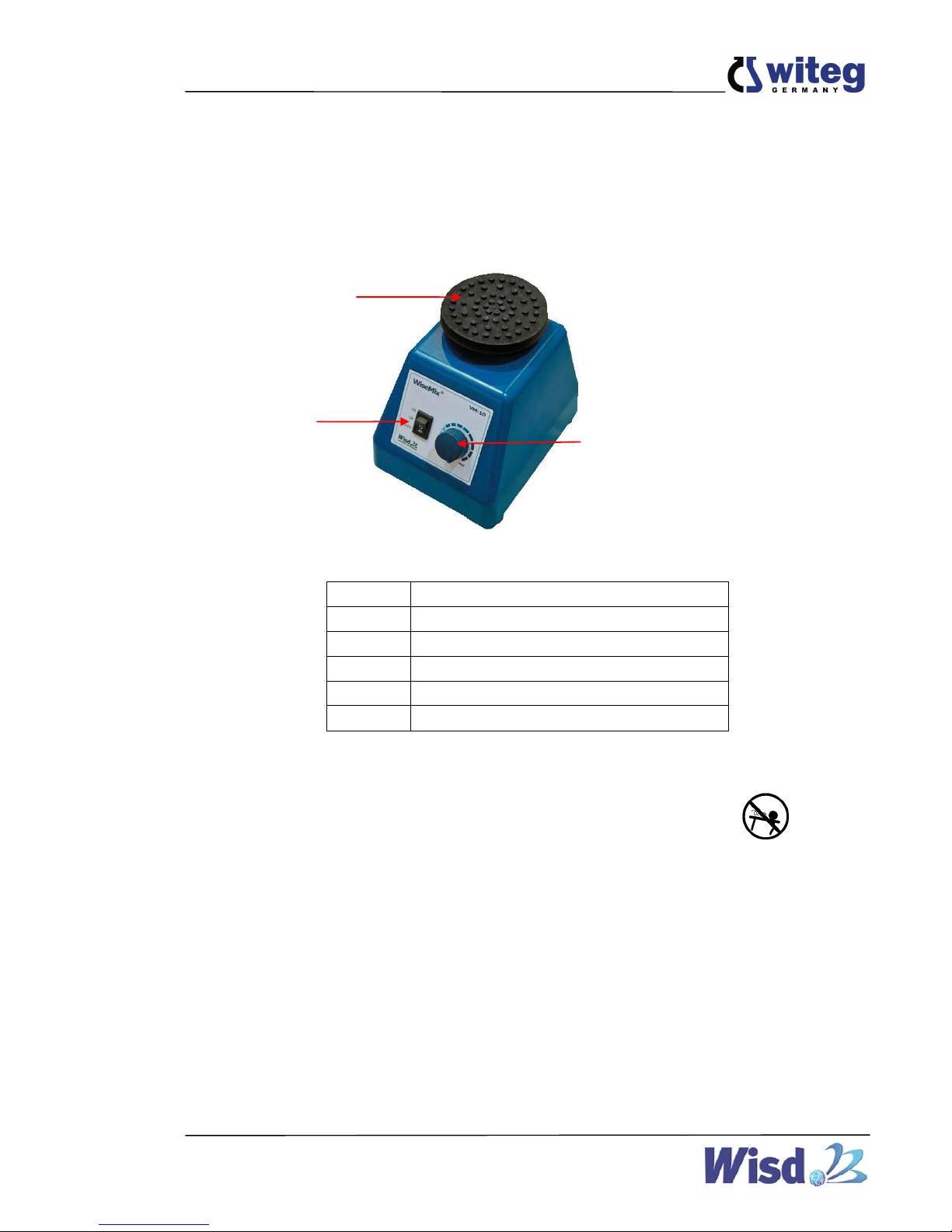

3.2 Gesamtübersicht
4 Verpackungsinhalt
Anzahl
Bezeichnung
1
VM-10 Vortex Mixer
1
Netzkabel
1
Schüttelplattform
1
Schüttelhaube
1
Bedienungsanleitung
5 Aufstellen des Gerätes und Inbetriebnahme
1. Entfernen Sie vorsichtig die Verpackung und eventuelle Verschmutzungen.
2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft
Schüttelplattform
Drehknopf
für
Drehzahl
Hauptschalter
Page 6
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
4
Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und
Ihren Vertragspartner.
3. Lassen Sie das Gerät bis zur Akklimatisierung für einige Zeit am Einsatzort stehen,
bevor Sie es ans Netz anschließen.
4. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde.
5. Schließen Sie das Gerät an das Netz an.
6. Schalten Sie das Gerät mit dem Netzschalter ein.

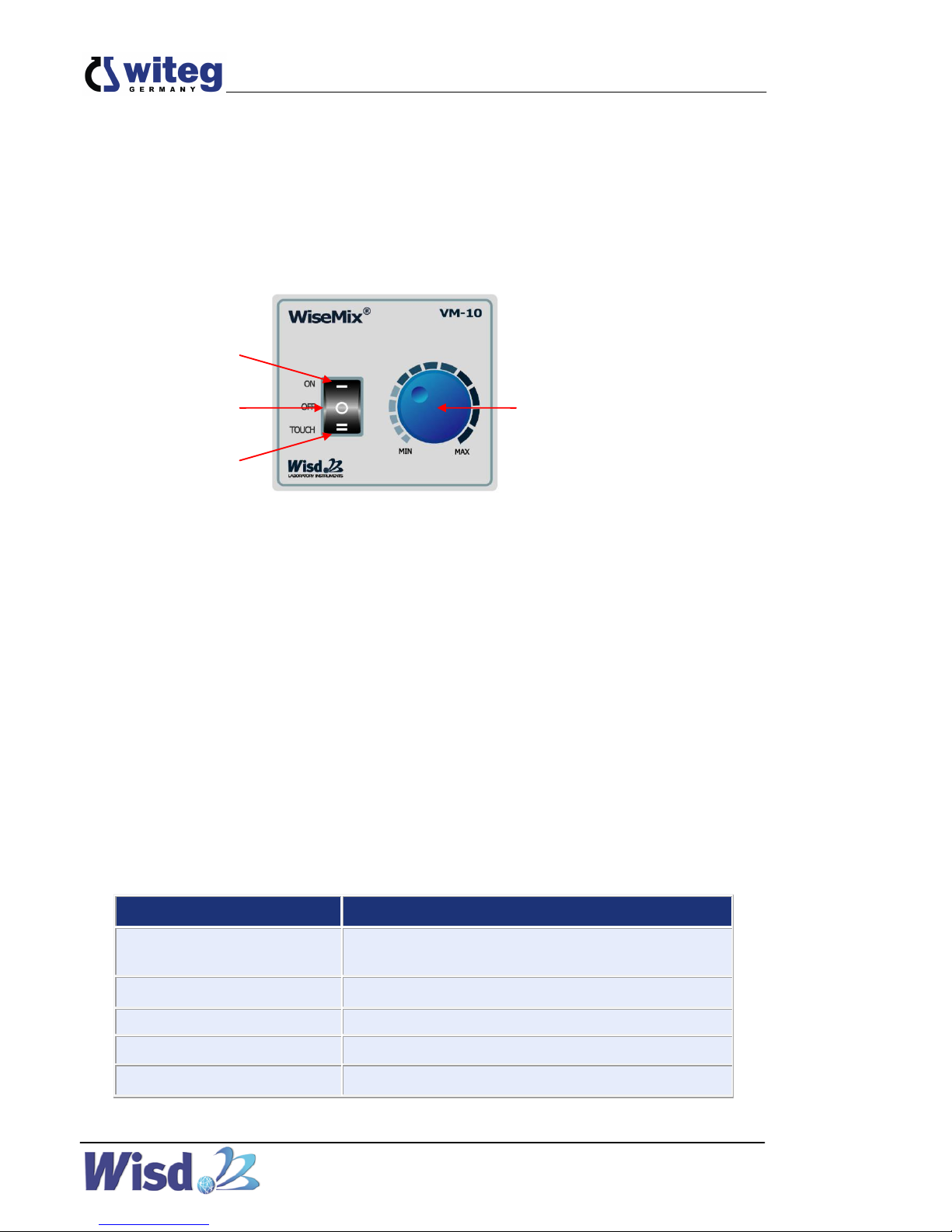

6 Funktionsbeschreibung
Dauerbetrieb: Schalten Sie den Kippschalter auf „ON“.
Tippbetrieb: Es wird nur gemixt, wenn von oben Druck auf die Schütteleinheit ausgeübt wird.
Drehzahl: Die Mixintensität können Sie mit dem Drehknopf für Drehzahl stufenlos regeln.
7 Wartung und Reinigung
Lesen Sie sich vor Beginn der Wartungs- und Reparaturarbeiten unbedingt die
Sicherheitsanweisungen sorgfältig durch.
Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes
beginnen.
Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen
Tüchern erfolgen.
Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät
beschädigen.
Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den
Netzstecker heraus und lagern das Gerät trocken in der Verpackung.
Verwenden Sie nur originale Ersatz- und Zubehörteile.
8 Technische Daten
Modell
VM-10
Gesamt Abmessungen (mm)
(B×T×H)
160 x 128 x 145
Mixbewegung
Orbital
Schüttelgeschwindigkeit
3300 U/min
Gewicht (kg)
3
Stromversorgung
AC 230 V, 1N~, 50/60 Hz
Dauerbetrieb
Drehknopf
für
Drehzahl
Aus
Tippbetrieb
Page 7
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
5
9 Garantieurkunde
Garantieurkunde
für
L a b o r g e r ä t e
Die Qualität und alle Funktionen wurden vom
Hersteller vor dem Versand geprüft.
Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums
zwei Jahre Garantie.
Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung
durch den Kunden sind von dieser Garantie ausgeschlossen.
Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild
folgende Tabelle:
Artikel
VM-10 Vortex Mixer
Seriennumm
er
Datum
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: +49-9342-9301-0
FAX: +49-9342-9301-77
Email: [email protected]
www.witeg.de
Page 8
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
6
Contents
1 Introduction ................................................................................................................ 7
2 Safety Instructions ..................................................................................................... 7
2.1 Description of symbols .................................................................................................. 7
2.2 Instructions ..................................................................................................................... 7
3 Product description ................................................................................................... 8
3.1 Key features .................................................................................................................... 8
3.2 General survey ................................................................................................................ 9
4 Package content ......................................................................................................... 9
5 Positioning the device and commissioning ............................................................. 9
6 Job description......................................................................................................... 10
7 Maintenance and cleaning ....................................................................................... 10
8 Technical data ........................................................................................................... 10
9 Certificate .................................................................................................................. 11
Page 9
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
7
1 Introduction
Thank you for purchasing our VM-10 Vortex Mixer. You did a good choice buying a Wisd
product.
Before use, please read this manual and use it properly.
To cover the user’s health and avoid the product’s destruction you have to follow the safety
instructions of the second chapter.
Please keep this operating manual in a save place for future reference and hand it out if you
consign the device to a third person.
Witeg reserves to modify the capsule or make amendments for the improvement of quality and
efficiency without prior notice.
2 Safety Instructions
2.1 Description of symbols
WARNING
Information for avoiding injuries or fatal accidents.
ATTENTION
Safety instruction to avoid a damage of the product.
ATTENTION
Information about technical parameters.
Environment
Information about the operating environment.
WARNING of explosions
Safety instruction to avoid explosions.
2.2 Instructions
For a safety and faultless using of the device it is indispensable that you read the following
instructions purposely and follow them by the use.
Connect the device only to the suitable power supply. Please have a look to the
identification plate.
Use the device only in electric circuits with ground fault circuit interrupter.
Check the power supply cord before you stick it into the electrical outlet.
Do not use power bars to extend the power supply cord.
Page 10
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
8
Only use extension cables with sufficient cable cross section.
Do not touch the device with wet hands during the usage because this might cause an
electrical shock.
If unexpected sound, smell or smog is generated by the device, pull out the main plug and
contact the manufacturer or your supplier immediately.
Disconnect the power supply plug before cleaning or maintenance.
If you use radiation or contaminated samples the responsibility is only up to you.
Do not use this device in areas with potentially explosive atmosphere.
Use this device only if you read the whole safety instructions.
This device should only used by persons who are familiarized with safety instructions made
for laboratories.
Pay attention that no liquid reaches the controller or inward of the capsule.
You have to keep the device clean if you want to get a longer life of it.
Wear corresponding protective work clothing during the usage.
Pull out the power cable if you didn’t want to use the device for a longer time.
Make sure that the device can not slip away.
To avoid heat congestions or fires make sure that there is enough space for air circulations.
Avoid direct solar radiation.
Do not use the device near highly combustible materials.
Do not set the device outdoors.
It is superiorly to set the device in a good illuminated place to avoid accidents engendered
by handling errors.
To set the device in wet or dusty places could cause overheating, short circuits or fires.
Reparations and amendments should only made by witeg authorized people.
Contraventions exclude the warranty.
3 Product description
3.1 Key features

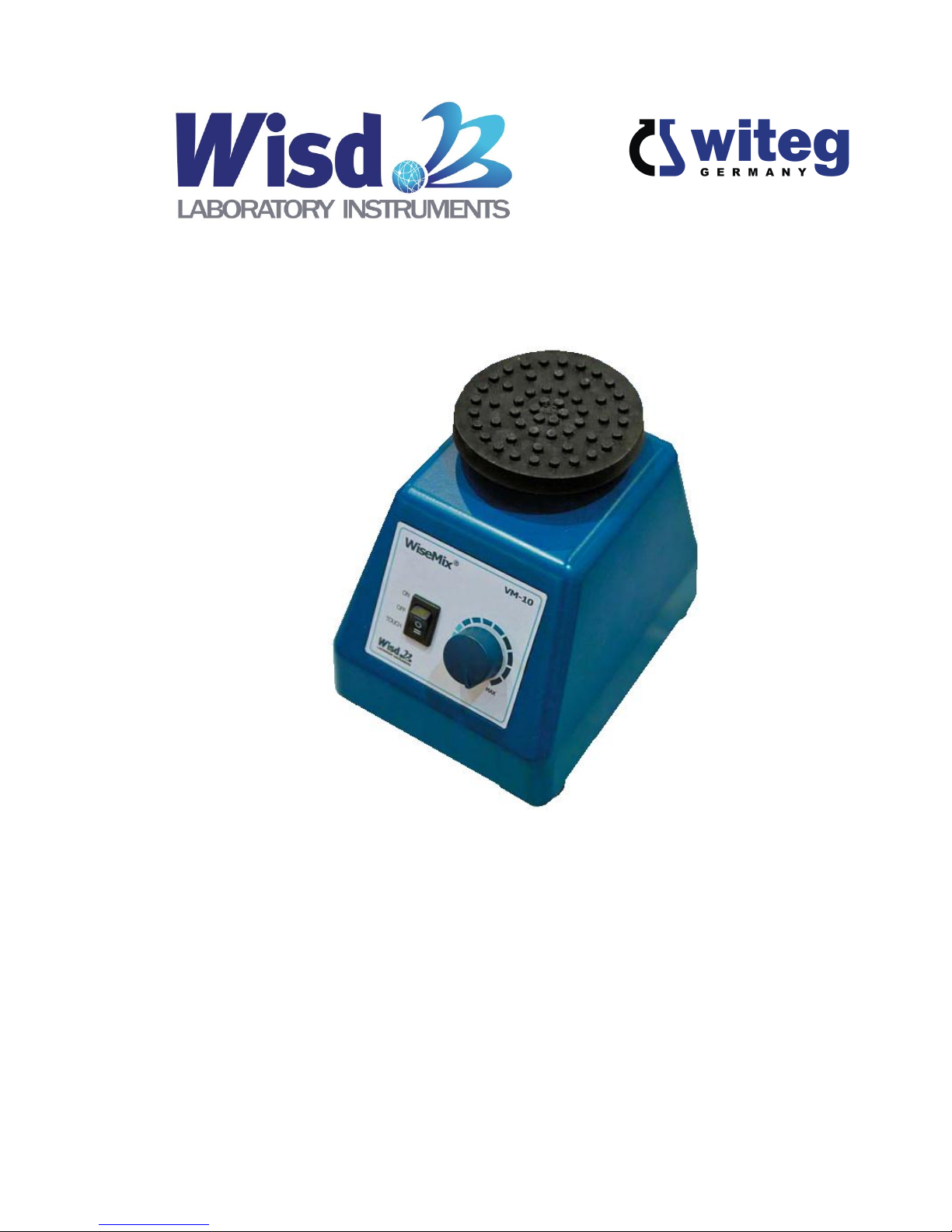

The Wisd VM-10 Vortex Mixer is designed for chemical, biological, medical and
pharmaceutical mixing-applications. The device was developed for simplest usage and a very
long life.
Key features are as follows:
Page 11
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
9
Simplest operating.
Fast commissioning.
Long life by simply and solid construction.
Continuous run and tip operation mode.
Over heat and over current protection.
Powerful and quiet operation.
3.2 General survey
4 Package content
quantum
denomination
1
VM-10 Vortex Mixer
1
Power cord
1
Mixing platform
1
Mixing head
1
Operating manual
5 Positioning the device and commissioning
1. Follow especially the safety instructions marked with following symbol:
2. Remove the package carefully.
3. If there are any unexpected transport damages, please inform your forwarder and your
costumer service.
4. Remove perhaps soiling and package material.
5. Before you connect the device with the electrical outlet, please let some time laps until
the device is acclimatised.
6. Make sure that you follow all safety instructions.
7. Connect the device with the power outlet.
8. Switch the device on and start the process (look at job description).
Mixing platform
Knob for speed
Main switch
Page 12
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
10
6 Job description
Continuous run: Set the switch “ON” for continuous mixing.
Tip operation mode: Press on the shaking unit to mix.
Mixing intensity: Turn the knob for speed to adjust mixing intensity.
7 Maintenance and cleaning
Please read the whole safety instructions before you start to maintain or clean the
device.
Pull the power plug out of the electrical outlet.
Only use care cleaning agents and soft cleaning rags.
Organic lotions, strong chemicals and rough cleaning rags can damage the device.
If you not want to use the device for a long time, pull of the power plug and keep it dry in
the package.
Only use original spare parts and accessories.

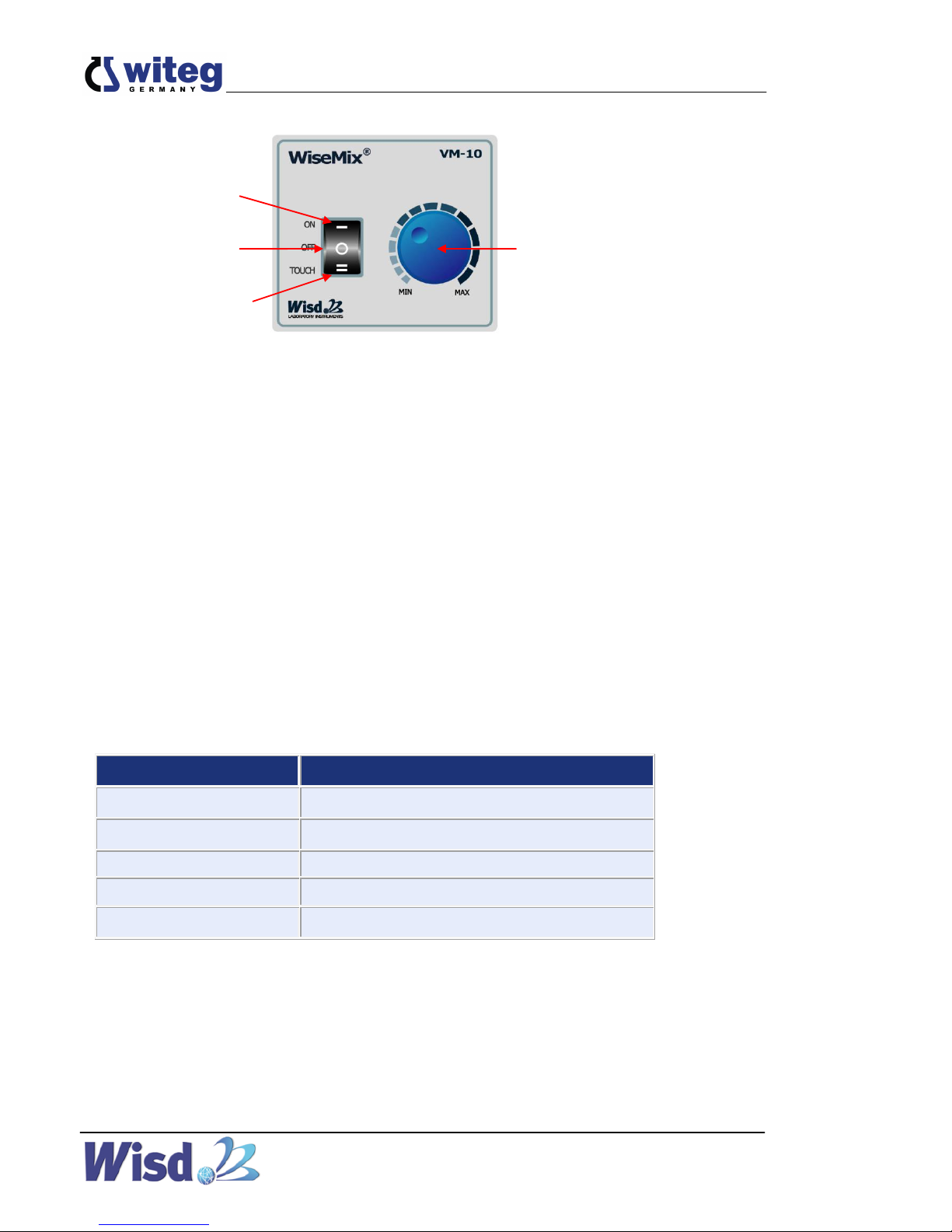

8 Technical data
VM-10
Dimension (mm) (w×d×h)
160 x 128 x 145
Shaking motion
Orbital
Speed (rpm)
3300
Weight (kg)
3
Power supply
AC 230 V, 1N~, 50/60 Hz
Continuous run
Knob for
speed
Off
Tip operation mode
Page 13
www.witeg.de
witeg Labortechnik GmbH, VM-10 Vortex Mixer
11
9 Certificate
Certificate
for
LABORATORY INSTRUMENTS
The quality and all features were checked by the
manufacturer before the shipment.
We grant from date of purchase
two years guaranty.
This certificate excludes damages by natural disasters or incorrect usages by
the costumer.
Please look on your account and complete following table:
Article
VM-10 Vortex Mixer
Serialno.
Date
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: +49-9342-9301-0
FAX: +49-9342-9301-77
Email: [email protected]
www.witeg.de
Loading...
