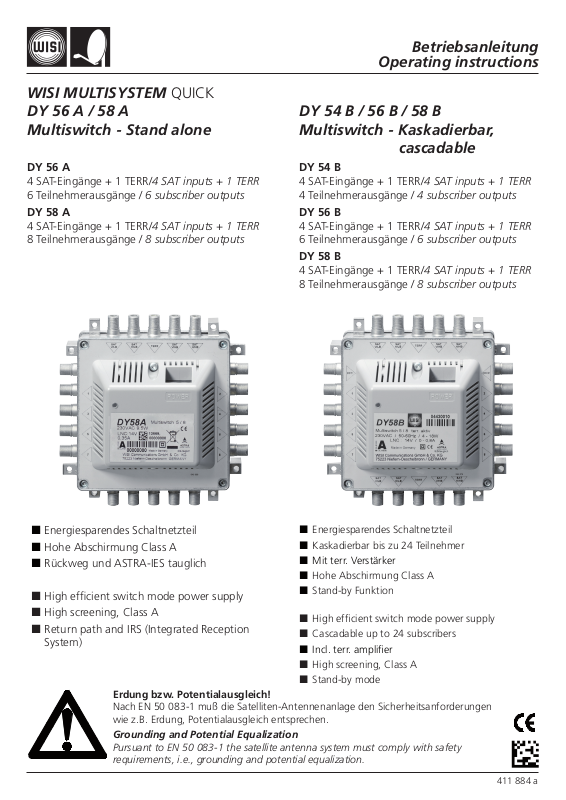

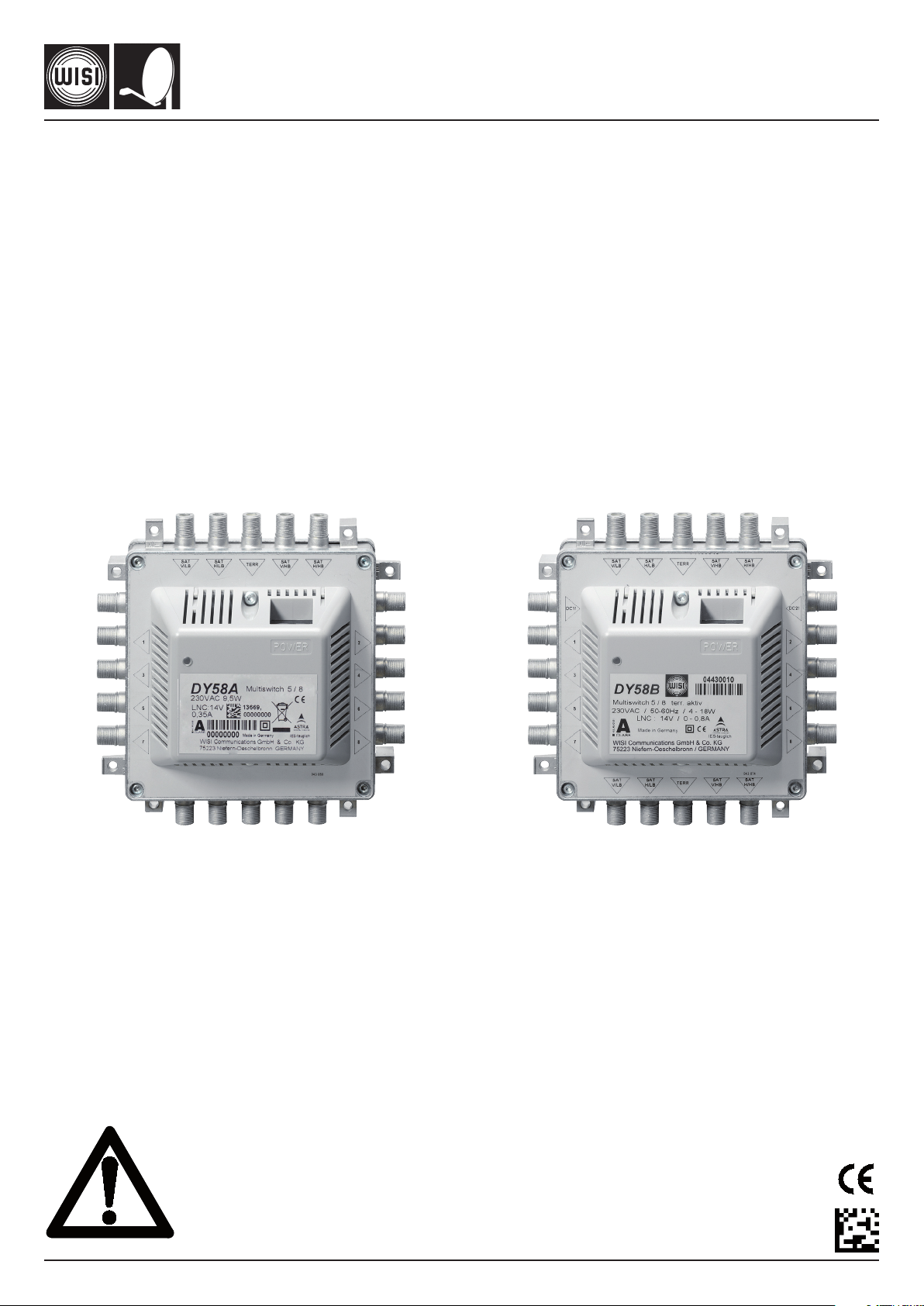

WISI MULTISYSTEM QUICK
Betriebsanleitung
Operating instructions
DY 56 A / 58 A
Multiswitch - Stand alone
DY 56 A
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
6 Teilnehmerausgänge / 6 subscriber outputs
DY 58 A
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
8 Teilnehmerausgänge / 8 subscriber outputs
DY 54 B / 56 B / 58 B
Multiswitch - Kaskadierbar,
cascadable
DY 54 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
4 Teilnehmerausgänge / 4 subscriber outputs
DY 56 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
6 Teilnehmerausgänge / 6 subscriber outputs
DY 58 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
8 Teilnehmerausgänge / 8 subscriber outputs
Energiesparendes Schaltnetzteil
Hohe Abschirmung Class A
Rückweg und ASTRA-IES tauglich
High efficient switch mode power supply
High screening, Class A
Return path and IRS (Integrated Reception
System)
Erdung bzw. Potentialausgleich!
Nach EN 50 083-1 muß die Satelliten-Antennenanlage den Sicherheitsanforderungen
wie z.B. Erdung, Potenti alausgleich entsprechen.
Grounding and Potential Equalization
Pursuant to EN 50 083-1 the satellite antenna system must comply with safety
requirements, i.e., grounding and potential equalization.
Energiesparendes Schaltnetzteil
Kaskadierbar bis zu 24 Teilnehmer
Mit terr. Verstärker
Hohe Abschirmung Class A
Stand-by Funktion
High efficient switch mode power supply
Cascadable up to 24 subscribers
Incl. terr. amplifier
High screening, Class A
Stand-by mode
411 884 a
Page 2

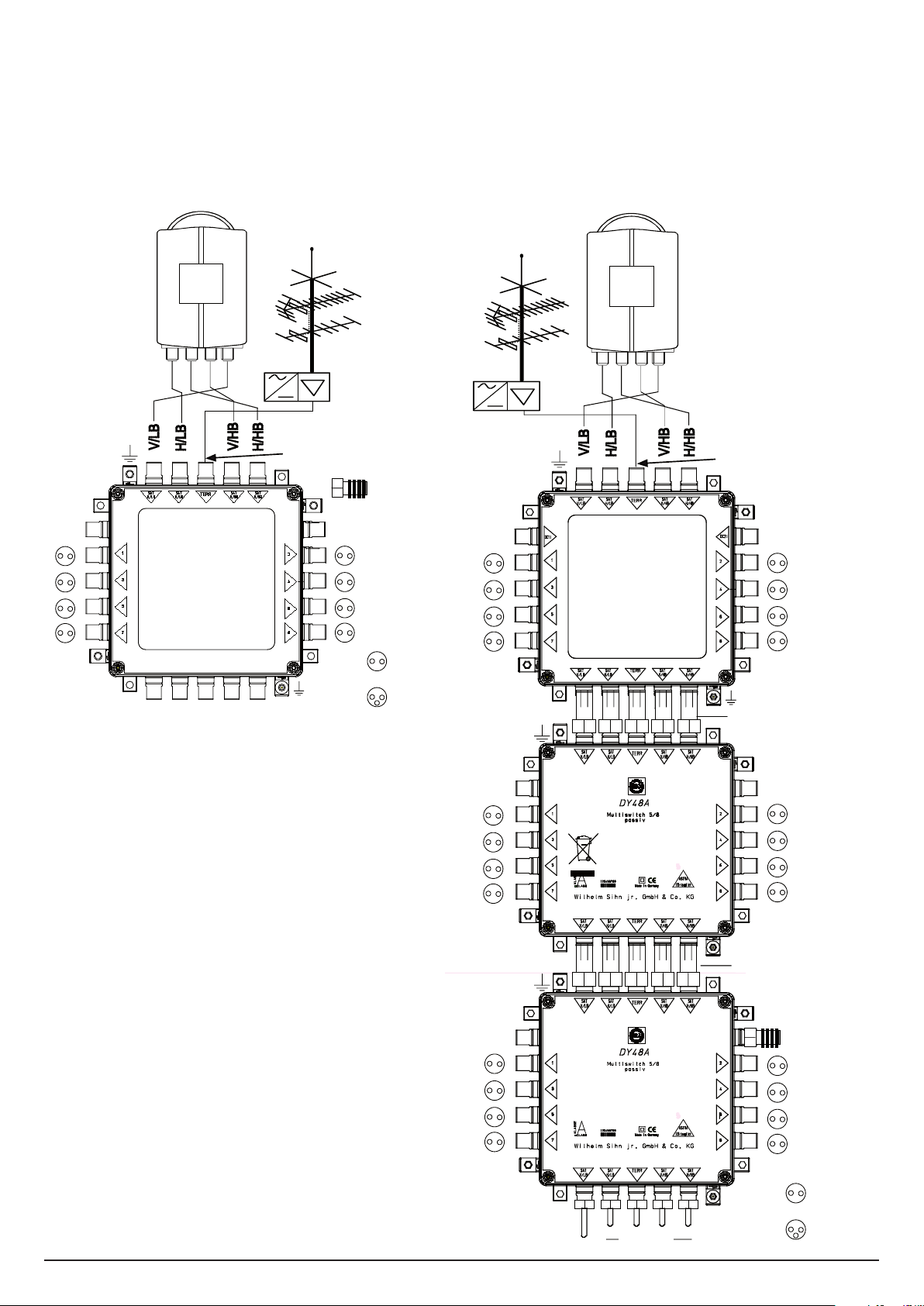

DY 58 A
VS...
LH (DC)
LV (DC)
HV (DC)
HH (DC)
OC...
230 VAC
DB 33
DB 53
oder / or
F Quick /
Crimp
DV 90 / 95
n.c.
n.c.
ACHTUNG!
max. Terr.-Eingangspegel
Multischalter 89 dBµV
DY 58 B
VS...
LH (DC)
LV (DC)
HV (DC)
HH (DC)
OC...
5 x DV 49A
230 VAC
5 x DV 49A
4 x DV 24
DV 25
F Quick /
Crimp
DV 90 / 95
DB 33
DB 53
oder / or
ACHTUNG!
max. Terr.-Eingangspegel
Multischalter 70 dBµV
ATTENTION!
max. Input level TERR 70 dBµV
Abb. Fig: max. 24 Teilnehmer / max. 24 subscriberAbb. Fig: max. 8 Teilnehmer / max. 8 subscriber
Hinweis: Nur bei Kaskadierung muß 1 x DV 24
durch 1 x DV 25 lt. Abb ersetzt werden.
Note: Only in case of cascading replace DV 24
with DV 25 (see fig.)
Hinweis
EU-Regelung zur Entsorgung von Altelektrogeräten durch private Haushalte
Zur Vermeidung einer Gefährdung für die
Gesundheit des Menschen und der Umwelt
bestimmt geltendes EU-Recht – symbolisiert
durch das Symbol der durchgestrichenen Mülltonne – welches auf dem Produkt selbst bzw.
dessen Verpackung wiedergegeben wird, dass
das betreffende Produkt nicht zusammen mit
dem Restmüll entsorgt werden darf. Sie tragen
danach die Verantwortung, dass das zu
entsorgende Gerät an einer zur Entgegennahme
bereiten Stelle zur Entsorgung oder Wiederverwertung von Elektrogeräten (z.B. Wertstoffhof)
abgegeben wird. Weitere Informationen über die
Entsorgung von Elektroaltgeräten erhalten Sie
bei Ihren hierfür zuständigen örtlichen Behörden,
den Wertstoffhöfen oder ihrem Fachhändler.
Page 3

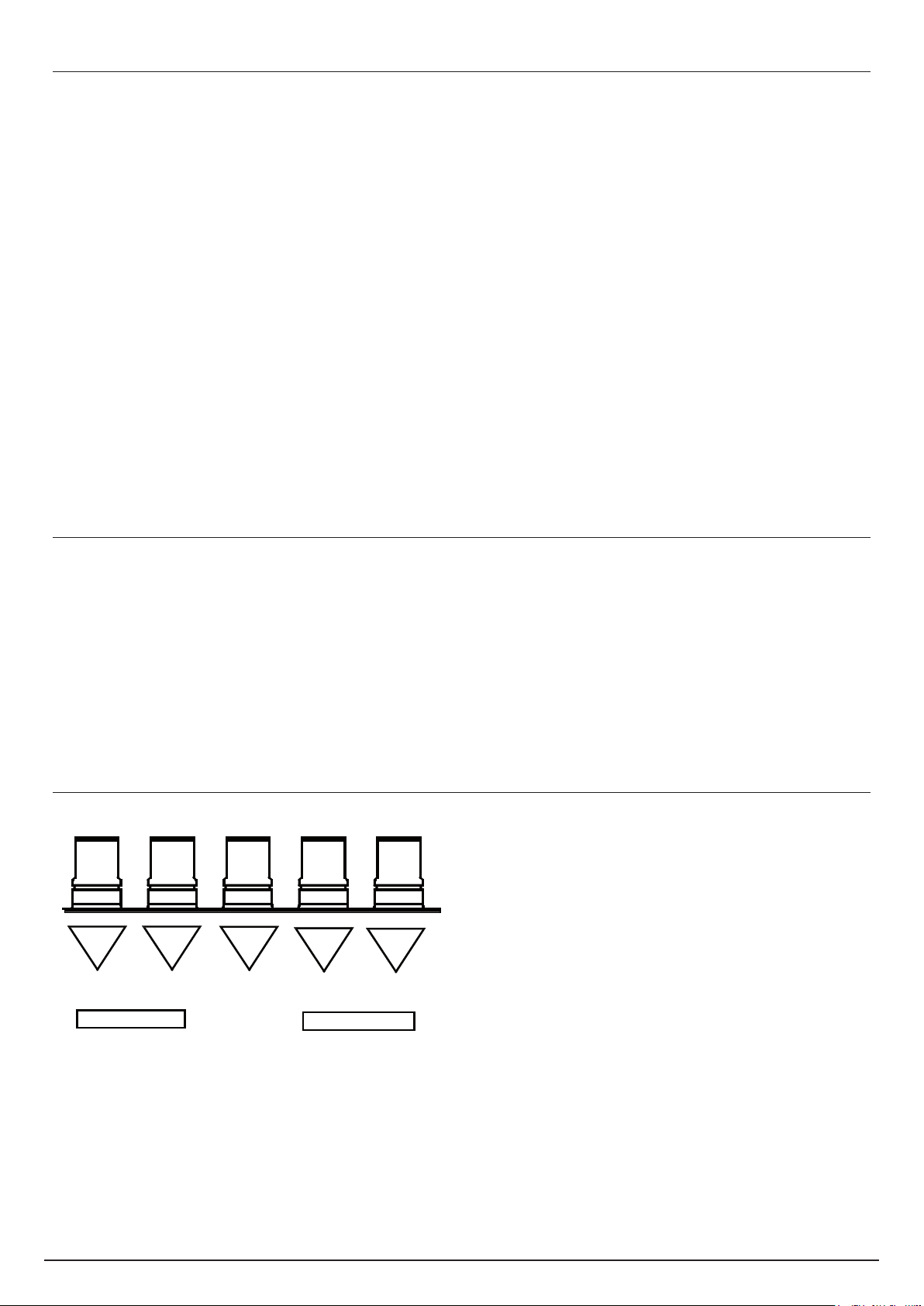

DC1, DC2-Buchsen / sockets (DY 54 B, 56 B, 58 B)
digital
analog
SAT
V/LB
SAT
H/LB
TER
SAT
V/HB
SAT
H/HB
14 V - 0 kHz
18 V - 0 kHz
14 V - 22 kHz
18 V - 22 kHz
Bei höherer Stromabgabe das Steckernetzteil DY 55 13VDC/1,6 A (Zubehör) verwenden.
Dann Multischalter nicht an 230 VAC anschließen!
In case of higher power consumption use plug-in power supply DY 55 13VDC / 1,6 A (Accessory).
Than do not use the multiswitch with 230 VAC!
DC1 = Standbyspeisung LNB / LNB in stand-by mode
DC2 = Dauerspeisung LNB / Uninterrupted supply of LNB
Hinweis: *Bei Kaskade mit Multischalter DY... ohne Index A, kann die Standbyspeisung OFF
geschaltet werden. Standbyspeisung OFF = DC1 und DC 2 mit F-Jumperkabel verbinden.
Note: Cascade in use with multi switch DY... without index A switch OFF Stand-by mode.
Stand-by mode OFF = connect DC 1 and DC 2 with F jumper cable.
Beispiele Examples
kaskadierbar mit / cascadable with
1 x DY 58 B + 2 x DY 48 A = 24
1 x DY 56 B + 2 x DY 48 A = 22
1 x DY 54 B + 2 x DY 48 A = 20
1 x DY 56 B + 2 x DY 46 A = 18
1 x DY 58 B + 1 x DY 48 A = 16
1 x DY 56 B + 1 x DY 48 A = 14
Ansteuersignale / Control signals
1 x DY 56 B + 1 x DY 46 A = 12
1 x DY 54 B + 1 x DY 46 A = 10
Teilnehmer
Subscriber
Teilnehmer
Subscriber
Legende
V / LB = Vertical / Low Band
H / LB = Horizontal / Low Band
V / HB = Vertical / High Band
H / HB = Horizontal / High Band
* offene Stammausgänge mit F-Abschlußwiderstand DV... abschließen.
Terminate trunk outputs with F-terminating resistor DV...
Page 4
Technische Daten / Specifications
DY 56 A - 58 A DY 54 B - 58 B
Stamm / Trunk 4+1 4+1
Frequenzbereich / Frequency range TERR 5-862 MHz 5-862 MHz
Eingangspegel / Input level TERR 89 dBµV max. 70 dBµV max.
Verstärkung / Amplification TERR - 14 dB
Ausgangsspannung 3. Ord EN 50083-3 TERR
Output level 3rd order EN 50083-3 / 60dB
IMA
- 105 dBµV
Durchgangsdämpfung / Through loss TERR - Frequenzbereich / Frequency range SAT 950-2400 MHz 950-2400 MHz
Verstärkung / Amplification SAT - 15 dB
Ausgangsspannung 3. Ord EN 50083-3 SAT
Output level 3rd order EN 50083-3 / 35dB
IMA
- 105 dBµV
Durchgangsdämpfung / Through loss SAT 1,3 - 3,4 dB Isolation Stamm / Isolation trunk 30 dB min. 30 dB min.
Kaskadierbar mit / DY 54-56-58 / B DY 44-46-48 / A
Cascadeable with DY 44-46-48 / A
Teilnehmerausgänge / Subscriber outputs 6 / 8 4 / 6 / 8
Frequenzbereich / Frequency range 5-2400 MHz 5-2400 MHz
Auskoppeldämpfung / SAT 9 dB 0 dB
Tap loss TERR 22 dB 2 dB
Entkopplung der Teilnehmer / SAT >30 dB min. >30 dB min.
Isolation between taps TERR >42 dB min. >42 dB min.
Entkopplung der Schaltebenen /
Isolation of switch matrix 25 dB min. 27 dB min.
Steuersignal / Control signal analog analog
Spannungsversorgung / Power supply
Betriebsspannung / Operation voltage 230 VAC 230 VAC
Leistungsaufnahme / Power consumption 8,5 W 9,5 W
Stromaufnahme / Current consumption 150 mA 210mA
LNB-Betriebsspannung / Stromabgabe max.
LNB supply voltage / current max. 14 VDC/350 mA 14 VDC/290mA
Gehäuse / Housing
Gehäuse mit Deckel / Housing, cover Zink-Druckguss / Zinc die-cast
Abmessungen incl. F-Buchse / Dimensions incl. F conn. 139 x 139 x 58 mm 139 x 139 x 58 mm
WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Oeschelbronn, GERMANY
Tel.: 07233 / 66-292, Fax: 66-320
E-Mail: [email protected], http://www.wisi.de
Technische Änderungen und Druckfehler vorbehalten!
Technical Modifications reserved. WISI cannot be held
liable for any printing error.
excellence in digital ...
09/10
