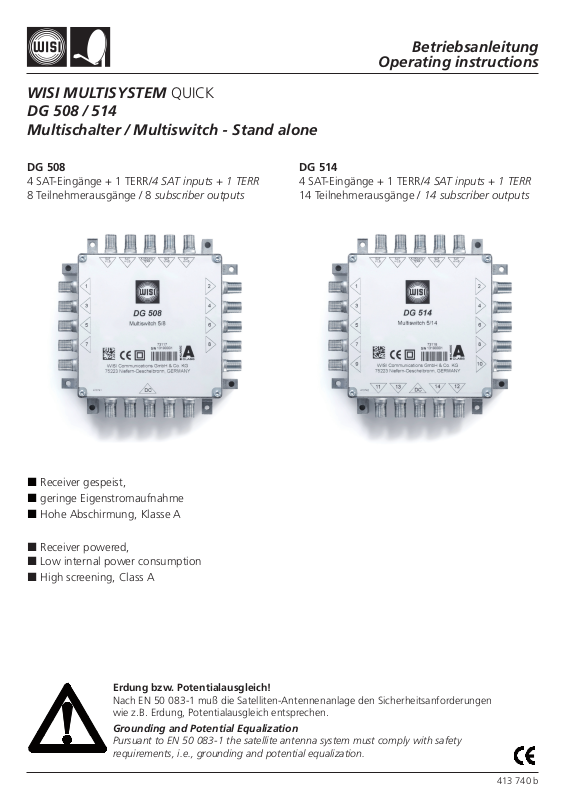

WISI MULTISYSTEM QUICK
DG 508 / 514
Multischalter / Multiswitch - Stand alone
Betriebsanleitung
Operating instructions
DG 508
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
8 Teilnehmerausgänge / 8 subscriber outputs
DG 514
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
14 Teilnehmerausgänge / 14 subscriber outputs
Receiver gespeist,
geringe Eigenstromaufnahme
Hohe Abschirmung, Klasse A
Receiver powered,
Low internal power consumption
High screening, Class A
Erdung bzw. Potentialausgleich!
Nach EN 50 083-1 muß die Satelliten-Antennenanlage den Sicherheitsanforderungen
wie z.B. Erdung, Potenti alausgleich entsprechen.
Grounding and Potential Equalization
Pursuant to EN 50 083-1 the satellite antenna system must comply with safety
requirements, i.e., grounding and potential equalization.
413 740 b
Page 2
Abb. Fig: max. 8 Teilnehmer / max. 8 subscriber Abb. Fig: max. 14 Teilnehmer / max. 14 subscriber
digital
analog
SAT
V/LB
SAT
H/LB
TER
SAT
V/HB
SAT
H/HB
14 V - 0 kHz
18 V - 0 kHz
14 V - 22 kHz
18 V - 22 kHz
OC...
H/HB
H/LB
V/HB
V/LB
VS...
ACHTUNG!
max. Terr.-Eingangspegel
Multischalter 95 dBµV
F Quick /
Crimp
DV 90 / 95
1
3
5
7
DG 508
DC
2
4
6
8
1
3
5
7
9
OC...
H/LB
V/HB
V/LB
DG 514
DC
14 121311
H/HB
VS...
ACHTUNG!
max. Terr.-Eingangspegel
Multischalter 95 dBµV
F Quick /
Crimp
DV 90 / 95
2
4
6
8
10
DC
DC
Bei terrestrischem Empfang wird ein LTE-Sperrfilter DL 79 empfohlen.
In case of terrestrial reception an LTE blocking filter DL79 is recommended.
DC-Buchse / DC socket
Bei erhöhter Stromabgabe an das LNB, Steckernetzteil DY 55 13VDC/1,6 A (Zubehör) an DC-Buchse anschließen. In case of higher power consumption connect the plug-in power supply DY 55 13VDC / 1,6 A
(Accessory) to the dc socket.
DC = LNB-Speisung bei hoher Stromaufnahme / LNB supply for high current consumption
Ansteuersignale / Control signals
Legende
V / LB = Vertical / Low Band
H / LB = Horizontal / Low Band
V / HB = Vertical / High Band
H / HB = Horizontal / High Band
Page 3
Technische Daten / Specifications
DG 508 / DG 514
Stamm / Trunk 4+1
Teilnehmerausgänge / Subscriber outputs 8 / 14
Frequenzbereich / Frequency range SAT 950...2150 MHz
TERR 47...862 MHz
Eingangspegel / Input level max. SAT 90 dBµV max.
TERR 95 dBµV max.
Verteildämpfung / SAT 0 dB ±3 dB
Tap loss TERR 25 dB ±3 dB
Entkopplung der Teilnehmer / SAT >25 dB
Isolation between taps TERR >42 dB
Entkopplung der Schaltebenen /
Isolation of switch matrix >30 dB
Steuersignal / Control signal analog
Schaltgrenzen / Switching limits
Vertikal > Horizontal / vertical > horizontal U
Low band > High band U
= 14,0...15,5 V
sw1
= 0,4...0,8 Vpp; 18...26 kHz
sw2
Spannungsversorgung von Receiver / Power supply from set-top box
Betriebsspannung / Operation voltage 10...20 VDC
Stromaufnahme intern / Internal current consumption 25 mA
Stromabgabe max. / current max. 600 mA
Intern vor Kurzschluss gesichert / Internal short circuit protected
Gehäuse / Housing
Gehäuse / Housing Zink-Druckguss / Zinc die-cast
Deckel / Cover Aluminium / Aluminium
Abmessungen incl. F-Buchse / Dimensions incl. F conn. 139 x 139 x 38 mm
Hinweis
EU-Regelung zur Entsorgung von Altelektrogeräten durch private Haushalte
Zur Vermeidung einer Gefährdung für die Gesundheit des Menschen und der Umwelt bestimmt
geltendes EU-Recht – symbolisiert durch das Symbol der durchgestrichenen Mülltonne – welches auf dem
Produkt selbst bzw. dessen Verpackung wiedergegeben wird, dass das betreffende Produkt nicht
zusammen mit dem Restmüll entsorgt werden darf. Sie tragen danach die Verantwortung, dass das zu
entsorgende Gerät an einer zur Entgegennahme bereiten Stelle zur Entsorgung oder Wiederverwertung
von Elektrogeräten (z.B. Wertstoffhof) abgegeben wird. Weitere Informationen über die Entsorgung
von Elektroaltgeräten erhalten Sie bei Ihren hierfür zuständigen örtlichen Behörden,
den Wertstoffhöfen oder ihrem Fachhändler.
Page 4
WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Oeschelbronn, GERMANY
Tel.: 07233 / 66-292, Fax: 66-320
E-Mail: [email protected], http://www.wisi.de
excellence in digital ...
Technische Änderungen und Druckfehler vorbehalten!
Technical Modifications reserved. WISI cannot be held
liable for any printing error.
