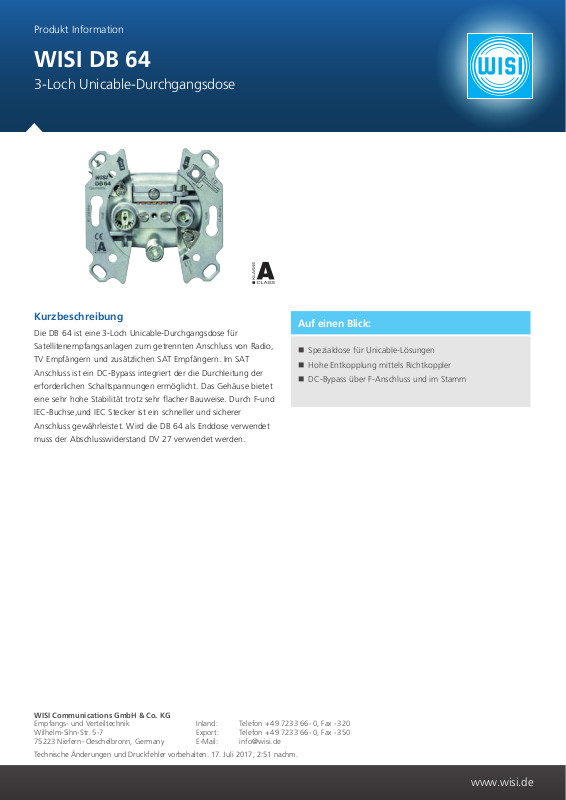

Page 1
Produkt Information
WISI DB 64
3-Loch Unicable-Durchgangsdose
Kurzbeschreibung
Die DB 64 ist eine 3-Loch Unicable-Durchgangsdose für
Satellitenempfangsanlagen zum getrennten Anschluss von Radio,
TV Empfängern und zusätzlichen SAT Empfängern. Im SAT
Anschluss ist ein DC-Bypass integriert der die Durchleitung der
erforderlichen Schaltspannungen ermöglicht. Das Gehäuse bietet
eine sehr hohe Stabilität trotz sehr flacher Bauweise. Durch F-und
IEC-Buchse,und IEC Stecker ist ein schneller und sicherer
Anschluss gewährleistet. Wird die DB 64 als Enddose verwendet
muss der Abschlusswiderstand DV 27 verwendet werden.
Auf einen Blick:
Spezialdose für Unicable-Lösungen
Hohe Entkopplung mittels Richtkoppler
DC-Bypass über F-Anschluss und im Stamm
WISI Communications GmbH & Co. KG
Empfangs- und Verteiltechnik Inland: Telefon + 49 7233 66 - 0, Fax - 320
Wilhelm-Sihn-Str. 5-7 Export: Telefon + 49 7233 66 - 0, Fax - 350
75223 Niefern - Oeschelbronn, Germany E-Mail: [email protected]
Technische Änderungen und Druckfehler vorbehalten. 17. Juli 2017, 2:51 nachm.
www.wisi.de
Page 2
WISI DB 64
Technische Daten
Eingänge
Frequenzbereich 47...2150 MHz
Ausgänge
Frequenzbereich TV 47...68/120 ...862 MHz
Frequenzbereich FM 87...108 MHz
Frequenzbereich SAT 950...2150 MHz
Anschlussdämpfung TV 12 dB
Anschlussdämpfung FM 12 dB
Anschlussdämpfung SAT 12.5 dB
Durchgangsdämpfung 1...2 dB
Sperrdämpfung am Ausgang ≥40 dB
Entkopplung SAT-TV ≥18 dB (typ. 30 dB)
Entkopplung SAT-FM ≥40 dB
Teilnehmerentkopplung VHF-UHF ≥42 dB
Teilnehmerentkopplung SAT ≥32 dB
Rückflussdämpfung TV KAT D
Rückflussdämpfung Eingang KAT B
Rückflussdämpfung FM KAT D
Rückflussdämpfung SAT KAT D
Durchgangsspannung 24 V DC
Fernspeisespannung 400 V AC
Anschlüsse
Anschlussklemme Aussenleiter 7.5 mm
Anschlussklemme Innenleiter 0,8...1,3 mm
F-Buchse 1 St.
IEC-Buchse 1 St.
IEC-Stecker 1 St.
Allgemeine Daten
Schirmungsmaß 85 dB (Klasse A, EN 50083-2)
Abmessungen (BxHxT) 70 x 70 x 22 mm
Einbautiefe 35 mm
Verpackungsdaten
Verkaufseinheit 10 St.
-
Abmessungen (BxHxT) Verkauf
seinheit
Verpackungsvolumen Verkauf
seinheit
Bruttogewicht Verkaufseinheit 0.110 kg
Versandeinheit 100 St.
Abmessungen (BxHxT) Versand
einheit
Verpackungsvolumen Versand
einheit
Bruttogewicht Versandeinheit 0.11 kg
EAN 4010056113346
Artikelnummer 11334
Zolltarifnummer 85291095
215 x 150 x 80 mm
-
dm³
-
mm
-
0.24 dm³
