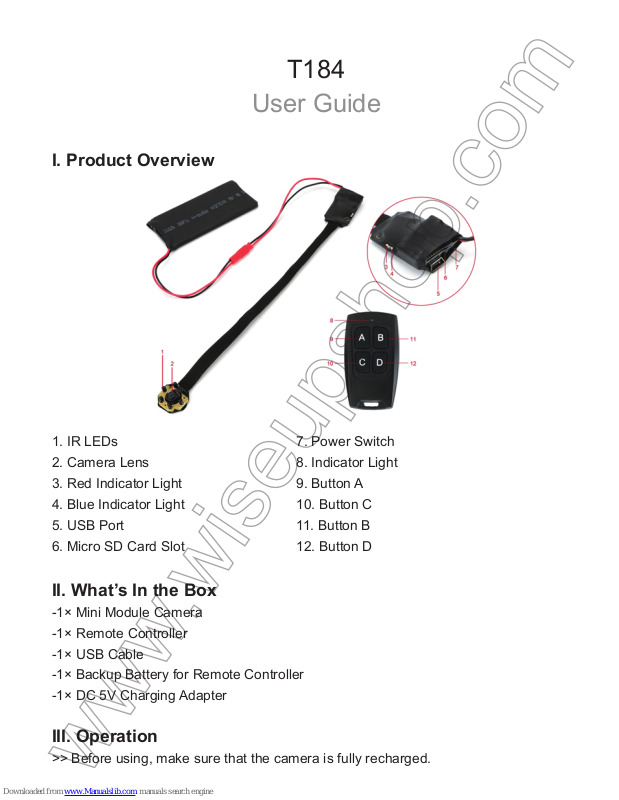

Wiseup T184 User Manual

T184
User Guide

I. Product Overview

II. What’s In the Box

-1× Mini Module Camera

-1× Remote Controller

-1× USB Cable

-1× Backup Battery for Remote Controller

-1× DC 5V Charging Adapter

III. Operation

>> Before using, make sure that the camera is fully recharged.

1. IR LEDs

2. Camera Lens

3. Red Indicator Light

4. Blue Indicator Light

5. USB Port

6. Micro SD Card Slot

7. Power Switch

8. Indicator Light

9. Button A

10. Button C

11. Button B

12. Button D

>> Please make sure the Micro SD card (4GB-32GB, format it for the first usage) is
securely fitted into the camera SD card slot. The camera will not work without a Micro
SD card. A SDHC Class 10 Micro SD card is recommended.
>> Please slide the power switch to the ON position.
>> Aim the remote controller at the camera every time you press a button.
>> The blue indicator light on the remote controller will flash once every time you press
a button.
[Note]:

If no Micro SD card is fitted into the camera or the camera is in low battery, the red and blue

indicator lights will flash alternately for 5 seconds and then turn off.

3.1. POWER ON/OFF

3.1.1. Power on the camera by holding down Button A for 3 seconds. The red indicator
light will illuminate for 3 seconds and then the blue one will stay illuminated, indicating
the camera has entered into standby mode automatically.

3.1.2. Power off the camera by holding down Button A for 3 seconds again. The blue
and red indicator lights will flash once and turn off. Slide the power switch to the OFF
position.
[Note]:

The camera will shut down automatically if it is in standby mode without any operation more

than 1 minute.

3.2. VIDEO RECORDING

3.2.1. Power on the camera by holding down Button A for 3 seconds. The red indicator
light will illuminate for 3 seconds and then the blue one will stay illuminated, indicating
the camera has entered into standby mode automatically.

3.2.2. Press Button B once to record video. The blue indicator light will flash three times
and then turn off.

3.2.3. Press Button B once again to stop recording video. The blue indicator light will
stay illuminated, indicating the camera is back to standby mode.

[Note]:

1). A video file will be generated and saved every 5 minutes automatically.

2). The camera can record video for 13 hours continuously on a full charge.

3). Loop recording is supported.

4). Video Resolution: 1920×1080P Video Format: AVI

3.3. MOTION DETSECTION RECORDING

3.3.1. Power on the camera by holding down Button A for 3 seconds. The red indicator

light will illuminate for 3 seconds and then the blue one will stay illuminated, indicating
the camera has entered into standby mode automatically.

3.3.2. Press Button C once to enter into motion detection recording mode. The blue
indicator light will flash once and turn off.

3.3.3. The camera will record video automatically when a movement is detected.

3.3.4. Press Button C once again to exit motion detection recording mode. The blue
indicator light will stay illuminated, indicating the camera is back to standby mode.

3.4. IR NIGHT VISION RECORDING

3.4.1. Power on the camera by holding down Button A for 3 seconds. The red indicator
light will illuminate for 3 seconds and then the blue one will stay illuminated, indicating
the camera has entered into standby mode automatically.

3.4.2. Press Button D once to enter into night vision mode. The infrared LEDs will be
turned on and the camera will start recording video automatically. The red indicator
light will flash three times and then turn off.

3.4.3. Press Button D once again to exit night vision mode. The infrared LEDs will be
turned off and the camera will stop recording video. The blue indicator light will stay
illuminated, indicating the camera is back to standby mode.

[Note]:

IR Distance: 1m

IV. Video/Image File Uploads

4.1. When the camera is powered off, remove the Micro SD card and insert it into a
card reader.

4.2. Insert the card reader into a PC computer.

4.3. The Micro SD card will be recognized as a removable disk drive.

4.4. All the files can be accessed in the “DCIM” folder.

V. Setting Time/Date Stamp

5.1. When the camera is powered off, remove the Micro SD card and insert it into a
card reader.

5.2. Insert the card reader into a PC computer.

5.3. Removable disk drive folder appears.

5.4. Click on the drive in the root directory and inside the root directory, create a file
named “time.txt”.

5.5. Write the current date and time in the “time.txt” file with the correct format:
Year-Month-Day Hour:Minute:Second. (For example: 2016-04-12 14:24:32). Save this

file.

5.6. Restart the camera and the system will upgrade the program automatically.

VI. Charging Only

6.1. Remove the Micro SD card from the camera.

6.2. Connect the camera to an outlet AC power socket by using the USB cable and
DC 5V charging adapter provided.

6.3. It will take 8 hours to obtain a full charge.

6.4. The red indicator light will keep flashing slowly during the charging process.

6.5. When the camera is fully charged, the red indicator light will still keep flashing
slowly.
[Note]:

The camera can be charged whether it is on or off.

VII. Charging and Recording Simultaneously

7.1. Insert a Micro SD card into the camera.

7.2. Slide the power switch to the ON position.

7.3. Connect the camera to an outlet AC power socket by using the USB cable and
DC 5V charging adapter provided.

7.4. The blue indicator light will flash three times and then turn off, indicating the
camera is recording video automatically.

7.5. Press Button B once to stop recording video. The blue indicator light will stay
illuminated, indicating the camera is back to standby mode.

7.6. Use the remote controller to experience other functions of this camera.

T184
Benutzerhandbuch

I. Produktübersicht

1. IR-LEDs

2. Kameraobjektiv

3. Rote Anzeigeleuchte

4. Blau-Anzeigelampe

5. USB-Anschluss

6. Micro-SD-Kartensteckplatz

7. Netzschalter

8. Anzeigeleuchte

9. Taste A

10. Taste C

11. Taste B

12. Knopf D

II. Was ist in der Box

-1×Mini-Modul-Kamera

-1×Mini-Modul-Kamera

-1×USB-Kabel

-1×Backup-Batterie für Fernbedienung

-1×DC 5V Ladeadapter

III. Betrieb

>> Vor der Verwendung, stellen Sie sicher, dass die Kamera vollständig aufgeladen ist

>> Bitte stellen Sie sicher, dass die Micro SD-Karte (4GB-32GB, formatieren Sie es
für die erste Nutzung) fest in die Kamera SD-Kartensteckplatz ausgestattet. Die
Kamera funktioniert nicht, ohne eine Micro-SD-Karte. Eine SDHC Class 10
Micro-SD-Karte wird empfohlen.
>> Bitte schieben Sie den Netzschalter in die Position ON.
>> Richten Sie die Fernbedienung auf die Kamera jedes Mal, wenn Sie eine Taste
drücken.
>> Die blaue Leuchtanzeige auf der Fernbedienung blinkt einmal jedes Mal, wenn
eine Taste drücken.

[Hinweis]:

Wenn keine Micro-SD-Karte in die Kamera eingebaut ist oder die Kamera ist in schwacher

Batterie, die rote und die blaue LED-Anzeige leuchtet abwechselnd 5 Sekunden lang aufleuchten und

dann wieder ab.

3.1. EINSCHALTEN / AUSSCHALTEN

3.1.1. Schalten Sie die Kamera durch die Taste A für 3 Sekunden gedrückt halten.
Die rote Kontrollleuchte für 3 Sekunden zu beleuchten und dann die blaue beleuchtet
wird bleiben, was auf die Kamera hat sich automatisch in den Standby-Modus.

3.1.2. Schalten Sie die Kamera durch die Taste A erneut für 3 Sekunden gedrückt
halten. Die blauen und roten Anzeigeleuchten blinken einmal und auszuschalten.
Schieben Sie den Netzschalter in die Position OFF.
[Hinweis]:

Die Kamera wird automatisch abgeschaltet, wenn er sich im Standby-Modus ohne

irgendeinen Betrieb mehr als 1 Minute ist.

3.2. VIDEOAUFNAHME

3.2.1. Schalten Sie die Kamera durch die Taste A für 3 Sekunden gedrückt halten.
Die rote Kontrollleuchte für 3 Sekunden zu beleuchten und dann die blaue beleuchtet
wird bleiben, was auf die Kamera hat sich automatisch in den Standby-Modus.

3.2.2. Drücken Sie die Taste B einmal aufzeichnen Video. Die blaue Anzeigelampe
blinkt dreimal und dann auszuschalten.

3.2.3. Drücken Sie die Taste B erneut zu stoppen Videoaufzeichnung . Die blaue
Anzeigelampe bleibt beleuchtet, was die Kamera in den Standby-Modus ist wieder da.

[Hinweis]:

1). Eine Videodatei wird erzeugt und automatisch gespeichert, alle 5 Minuten werden.

2). Die Kamera kann Video 13 Stunden lang ununterbrochen auf einer vollen Ladung

aufzunehmen.

3). Loop-Aufnahme unterstützt.

3.3. ZUR BEWEGUNGSERKENNUNG

3.3.1. Schalten Sie die Kamera durch die Taste A für 3 Sekunden gedrückt halten. Die
rote Kontrollleuchte für 3 Sekunden zu beleuchten und dann die blaue beleuchtet wird
bleiben, was auf die Kamera hat sich automatisch in den Standby-Modus.

3.3.2. Drücken Sie die Taste C einmal eingeben in die Bewegungserkennung
Aufnahmemodus . Die blaue Anzeigelampe blinkt einmal und auszuschalten.

3.3.3. Die Kamera wird Video automatisch aufzeichnen, wenn eine Bewegung erkannt
wird.

3.3.4. Drücken Sie die Taste C erneut zur Bewegungserkennung Modus zu verlassen.
Die blaue Anzeigelampe bleibt beleuchtet, was die Kamera in den Standby-Modus ist
zurück.

3.4. IR-NACHTSICHT -AUFNAHME

3.4.1. Schalten Sie die Kamera durch die Taste A für 3 Sekunden gedrückt halten. Die
rote Kontrollleuchte für 3 Sekunden zu beleuchten und dann die blaue beleuchtet wird
bleiben, was auf die Kamera hat sich automatisch in den Standby-Modus.

3.4.2. Drücken Sie die Taste D einmal eingeben in Nachtsichtmodus . Die Infrarot-LEDs
wird eingeschaltet , und die Kamera wird die Aufnahme von Video automatisch
gestartet. Die rote Kontrollleuchte blinkt dreimal und dann auszuschalten.

3.4.3. Drücken Sie die Taste D erneut zu verlassen Nachtsichtmodus . Die Infrarot-LEDs
wird ausgeschaltet und die Kamera wird die Aufnahme von Video stoppen. Die blaue
Anzeigelampe bleibt beleuchtet, was die Kamera in den Standby-Modus ist wieder da.
[Hinweis]:

IR-Abstand: 1m

IV. Video- / Bilddateiuploads

4.1. Wenn die Kamera ausgeschaltet ist, entfernen Sie die Micro SD-Karte und in einen
Kartenleser ein.

4.2. Setzen Sie den Kartenleser in einen PC-Computer.

4.3. Die SD-Micro-Karte wird als Wechsellaufwerk erkannt werden.

4.4. Alle Dateien können im Ordner "DCIM" zugegriffen werden.

V. Einstellen von Datum / Uhrzeit

5.1. Wenn die Kamera ausgeschaltet ist, entfernen Sie die Micro SD-Karte und in einen
Kartenleser ein.

5.2. Setzen Sie den Kartenleser in einen PC-Computer.

5.3. Wechselplattenlaufwerk Ordner angezeigt wird.

5.4. Klicken Sie auf das Laufwerk im Stammverzeichnis und im Inneren des
Root-Verzeichnis eine Datei mit dem Namen "time.txt".

5.5. Schreiben Sie das aktuelle Datum und die Uhrzeit in der "time.txt" Datei mit dem
richtigen Format:
Jahr-Monat-Tag Stunde: Minute: Sekunde. (Zum Beispiel: 2016-04-12 14:24:32).
Speichern Sie diese Datei.

5.6. Starten Sie die Kamera und das System-Upgrade, das Programm automatisch.

VI. Aufladen Nur

6.1. Entfernen Sie die Micro-SD-Karte aus der Kamera.

6.2. Schließen Sie die Kamera an eine Steckdose an Steckdose mit dem USB-Kabel
und DC 5V Ladeadapter zur Verfügung gestellt.

6.3. Es dauert 8 Stunden dauern, bis eine volle Ladung erhalten.

6.4. Die rote Kontrollleuchte hält langsam während des Ladevorgangs zu blinken.

6.5. Wenn die Kamera vollständig aufgeladen ist, wird immer noch die rote LED zu
blinken langsam.
[Hinweis]:

Die Kamera kann berechnet werden, ob sie ein- oder ausgeschaltet ist.

VII. Lade- und Aufnahme Gleichzeitig

7.1. Legen Sie eine SD-Micro-Karte in die Kamera ein.

7.2. Schieben Sie den Netzschalter in die Position ON.

7.3. Schließen Sie die Kamera an eine Steckdose an Steckdose mit dem USB-Kabel
und DC 5V Ladeadapter zur Verfügung gestellt.

7.4. Die blaue Anzeigelampe blinkt dreimal und dann wieder aus, was auf die Kamera
Video automatisch aufzeichnet.

7.5. Drücken Sie die Taste B einmal zu stoppen Videoaufzeichnung . Die blaue
Anzeigelampe bleibt beleuchtet, was die Kamera in den Standby-Modus ist wieder da.

7.6. Verwenden Sie die Fernbedienung andere Funktionen dieser Kamera zu erleben.

T184
Mode d'emploi

I. Présentation du produit

1. LED IR

2. Camera Lens

3. Témoin lumineux rouge

4. Témoin lumineux bleu

5. Port USB

6. Mémoire carte SD slot

II. Qu'y a-t-il dans la boite

-1×Mini caméra Module

-1×Télécommande

-1×Cable USB

-1×Batterie de secours pour le contrôleur à distance

-1×DC 5V adaptateur de charge

III. Opération

>> Avant d'utiliser, assurez-vous que la caméra est complètement rechargée.

7. Power Switch

8. Témoin lumineux

9. Bouton A

10. Bouton C

11. Bouton B

12. Bouton D

solidement monté dans la fente caméra carte SD. La caméra ne fonctionnera pas sans
une carte Micro SD. Une SDHC Classe 10 carte Micro SD est recommandée.
>> Faites glisser le commutateur d'alimentation sur la position ON.
>> Pointez la télécommande vers l'appareil photo chaque fois que vous appuyez sur
un bouton.
>> Le voyant lumineux bleu sur la télécommande clignote une fois chaque fois que
vous appuyez sur un bouton.
[Remarque]:

Si aucune carte Micro SD est insérée dans l'appareil photo ou la caméra

est en batterie faible, les lumières rouges et bleues indicateurs clignotent en alternance

pendant 5 secondes puis éteignez.

3.1. MARCHE / ARRÊT

3.1.1. Allumez l'appareil photo en appuyant sur le bouton A pendant 3 secondes. Le
voyant rouge allumé pendant 3 secondes, puis le bleu reste allumée, indiquant que
l'appareil est entré en mode veille automatiquement.

3.1.2. Mise hors tension de l'appareil photo en appuyant sur le bouton A pendant 3
secondes. Les voyants bleu et rouge clignotent une fois et éteignez. Faites glisser le
commutateur d'alimentation sur la position OFF.

[Remarque]:

L'appareil photo arrête automatiquement si elle est en mode veille sans aucune

opération de plus de 1 minute.

3.2. ENREGISTREMENT VIDEO

3.2.1. Allumez l'appareil photo en appuyant sur le bouton A pendant 3 secondes. Le
voyant rouge allumé pendant 3 secondes, puis le bleu reste allumée, indiquant que
l'appareil est entré en mode veille automatiquement.

3.2.2. Appuyez sur le bouton B une fois pour enregistrer une vidéo. Le voyant lumineux
bleu clignote trois fois puis éteignez.

3.2.3. Appuyez sur le bouton B une fois de plus pour arrêter l'enregistrement vidéo.
Le voyant lumineux bleu restera allumé, indiquant que l'appareil est en mode veille.

[Remarque]:

1). Un fichier vidéo sera généré et enregistré toutes les 5 minutes automatiquement.

2). La caméra peut enregistrer des vidéos en continu pendant 13 heures sur une charge

complète.

3). enregistrement en boucle est prise en charge.

4). Résolution de vidéo: 1920×1080P Format de vidéo: AVI

3.3. DETECTION DE MOUVEMENT D'ENREGISTREMENT

3.3.1. Allumez l'appareil photo en appuyant sur le bouton A pendant 3 secondes. Le
voyant rouge allumé pendant 3 secondes, puis le bleu reste allumée, indiquant que
l'appareil est entré en mode veille automatiquement.

3.3.2. Appuyez sur le bouton C une fois pour entrer en mode d'enregistrement de
détection de mouvement. Le voyant lumineux bleu clignote une fois et éteignez.

3.3.3. L'appareil photo enregistre la vidéo automatiquement lorsqu'un mouvement est
détecté.

3.3.4. Appuyez sur le bouton C une fois de plus pour quitter le mode d'enregistrement
de détection de mouvement. Le voyant lumineux bleu restera allumé, indiquant que
l'appareil est en mode veille.

3.4. IR VISION NOCTURNE ENREGISTREMENT

3.4.1. Allumez l'appareil photo en appuyant sur le bouton A pendant 3 secondes. Le
voyant rouge allumé pendant 3 secondes, puis le bleu reste allumée, indiquant que
l'appareil est entré en mode veille automatiquement.

3.4.2. Appuyez sur le bouton D une fois pour entrer en mode de vision nocturne. Les
LED infrarouges seront allumés et la caméra va commencer l'enregistrement vidéo
automatiquement. Le voyant rouge clignote trois fois puis éteignez.

3.4.3. Appuyez sur le bouton D une fois de plus pour quitter nuit mode de vision. Les
LED infrarouges seront désactivées et l'appareil photo arrêter l'enregistrement vidéo.
Le voyant lumineux bleu restera allumé, indiquant que l'appareil est en mode veille.
[Remarque]:

IR Distance: 1m

IV. Envois Vidéo De Fichiers / D'image

4.1. Lorsque l'appareil est mis hors tension, retirez la carte Micro SD et l'insérer dans
un lecteur de carte.

4.2. Insérez le lecteur de carte dans un ordinateur PC.

4.3. La carte Micro SD sera reconnu comme un lecteur de disque amovible.

4.4. Tous les fichiers peuvent être consultés dans le dossier "DCIM".

V. Réglage de la date / horodatage

5.1. Lorsque l'appareil est mis hors tension, retirez la carte Micro SD et l'insérer dans
un lecteur de carte.

5.2. Insérez le lecteur de carte dans un ordinateur PC.

5.3. dossier de disque amovible apparaît.

5.4. Cliquez sur le lecteur dans le répertoire racine et à l'intérieur du répertoire racine,
créez un fichier nommé "time.txt".

5.5. Écrivez la date et l'heure actuelle dans le "time.txt" fichier avec le format correct:
Année-Mois-Jour Heure: Minute: Seconde. (Par exemple: 2016-04-12 14:24:32).
Enregistrez ce fichier.

5.6. Redémarrez l'appareil photo et le système de mise à niveau du programme
automatiquement.

VI. Charge Seulement

6.1. Retirez la carte Micro SD de l'appareil photo.

6.2. Branchez l'appareil photo à une prise de courant alternatif de sortie en utilisant
le câble USB et DC 5V adaptateur de charge fourni.

6.3. Il faudra 8 heures pour obtenir une charge complète.

6.4. Le voyant rouge continue à clignoter lentement pendant le processus de charge.

6.5. Lorsque l'appareil est complètement chargé, le voyant rouge sera toujours
continuer à clignoter lentement.
[Remarque]:

La caméra peut être chargée que ce soit sur ou hors tension.

VII. Chargement et enregistrement simultané

7.1. Insérez une carte Micro SD dans l'appareil photo.

7.2. Faites glisser le commutateur d'alimentation sur la position ON.

7.3. Branchez l'appareil photo à une prise de courant alternatif de sortie en utilisant
le câble USB et DC 5V adaptateur de charge fourni.

7.4. Le voyant lumineux bleu clignote trois fois, puis éteint, indiquant que l'appareil
enregistre automatiquement la vidéo.

7.5. Appuyez sur le bouton B une fois pour arrêter l'enregistrement vidéo. Le voyant
lumineux bleu restera allumé, indiquant que l'appareil est en mode veille.

7.6. Utilisez la télécommande pour connaître d'autres fonctions de l'appareil photo.

T184
Guida utente

I. Descrizione del prodotto

1. IR LEDs

2. Obiettivo della fotocamera

3. Spia rossa

4. indicatore luminoso blu

5. Porta USB

6. Slot per scheda micro SD

II. Cosa c'è nella scatola

-1×Mini macchina fotografica Modulo

-1×Telecomando

-1×Cavo USB

-1×Batteria di sostegno per il telecomando

-1×DC 5V adattatore di ricaricar

III. Operazione

>> Prima di utilizzare, assicurarsi che la fotocamera è completamente carica.

7. Interruttore

8. Spia

9. Pulsante A

10. Pulsante C

11. Pulsante B

12. Pulsante D

>> Si prega di accertarsi che la scheda Micro SD (4GB-32GB, formattarlo per la prima
fornitura) è montato saldamente nello slot della scheda SD della fotocamera. La
fotocamera non funziona senza una scheda Micro SD. Si raccomanda un SDHC
Classe 10 scheda Micro SD.
>> Si prega di far scorrere l'interruttore di accensione in posizione ON.
>> Puntare il telecomando verso la telecamera ogni volta che si preme un tasto.
>> La spia blu sul telecomando lampeggia una volta ogni volta che si preme un
pulsante.
[Nota]:

Se nessuna scheda micro SD è montato nella fotocamera o la fotocamera è in batteria scarica,

l'indicatore luci rosse e blu lampeggiano alternativamente per 5 secondi e poi si spegne.

3.1. ACCENSIONE / SPEGNIMENTO

3.1.1. Accendere la fotocamera tenendo premuto il pulsante A per 3 secondi. La spia
rossa si accende per 3 secondi e poi quello blu resterà illuminato, indicando la
telecamera è entrato in modalità standby automaticamente.

3.1.2. Spegnere la fotocamera tenendo premuto il pulsante A per 3 secondi. Gli
indicatori luminosi blu e rosso lampeggiano una volta e spegnere. Far scorrere
l'interruttore di accensione in posizione OFF.
[Nota]:

La fotocamera si spegne automaticamente se è in modalità standby, senza alcuna operazione

più di 1 minuto.

3.2. REGISTRAZIONE VIDEO

3.2.1. Accendere la fotocamera tenendo premuto il pulsante A per 3 secondi. La spia
rossa si accende per 3 secondi e poi quello blu resterà illuminato, indicando la
telecamera è entrato in modalità standby automaticamente.

3.2.2. Premere il pulsante B una volta per registrare video. La spia blu lampeggia tre
volte e poi si spegne.

3.2.3. Premere il pulsante B ancora una volta per interrompere la registrazione video.
La spia blu rimarrà illuminato, indicando la fotocamera è in modalità standby.

[Nota]:

1). Un file video viene generato e salvato automaticamente ogni 5 minuti.

2). La fotocamera può registrare video per 13 ore consecutive su una carica completa.

3). registrazione in loop è supportato..

4). Risoluzione video: 1920×1080P Formato video: AVI

3.3. RILEVAZIONE MOVIMENTO REGISTRAZIONE

3.3.1. Accendere la fotocamera tenendo premuto il pulsante A per 3 secondi. La spia
rossa si accende per 3 secondi e poi quello blu resterà illuminato, indicando la
telecamera è entrato in modalità standby automaticamente.

3.3.2. Premere il pulsante C una volta per entrare in modalità di registrazione di
rilevazione di movimento. La spia blu lampeggia una volta e si spegne.

3.3.3. La fotocamera registrare video automaticamente quando viene rilevato un
movimento.

3.3.4. Premere il pulsante C, ancora una volta per uscire dalla modalità di registrazione
di rilevazione di movimento. La spia blu rimarrà illuminato, indicando la fotocamera è
in modalità standby.

3.4. IR VISIONE NOTTURNA DI REGISTRAZIONE

3.4.1. Accendere la fotocamera tenendo premuto il pulsante A per 3 secondi. La spia
rossa si accende per 3 secondi e poi quello blu resterà illuminato, indicando la
telecamera è entrato in modalità standby automaticamente.

3.4.2. Premere il pulsante D una volta per entrare in modalità di visione notturna. I
LED a infrarossi saranno accesi e la fotocamera inizia la registrazione video
automaticamente. La spia rossa lampeggia tre volte e poi si spegne.

3.4.3. Premere il tasto D, ancora una volta per uscire dalla modalità di visione notturna.
I LED a infrarossi verranno spenti e la fotocamera si ferma la registrazione video. La
spia blu rimarrà illuminato, indicando la fotocamera è in modalità standby.
[Nota]:

IR Distanza: 1m

IV. Upload Di File Video / Immagini

4.1. Quando la fotocamera è spenta, rimuovere la scheda Micro SD e inserirla in un
lettore di schede.

4.2. Inserire il lettore di schede in un computer PC.

4.3. La scheda Micro SD verrà riconosciuta come unità disco rimovibile.

4.4. Tutti i file sono accessibili nella cartella "DCIM".

V. l'impostazione della data / ora

5.1. Quando la fotocamera è spenta, rimuovere la scheda Micro SD e inserirla in un
lettore di schede.

5.2. Inserire il lettore di schede in un computer PC.

5.3. appare cartella sul disco rimovibile.

5.4. Fare clic sul disco nella directory principale e all'interno della directory principale,

creare un file denominato "time.txt".

5.5. Scrivere la data e l'ora correnti nel file "time.txt" con il formato corretto:
Anno-mese-Giorno Ora:Minuti:Secondi. (Per esempio: 2016-04-12 14:24:32). Salvare
il file.

5.6. Riavviare la telecamera e il sistema aggiornerà automaticamente il programma.

VI. Solo ricarica

6.1. Rimuovere la scheda Micro SD dalla fotocamera.

6.2. Collegare la fotocamera ad una presa di corrente alternata presa utilizzando il
cavo USB e ricarica DC 5V adattatore in dotazione.

6.3. Ci vorranno 8 ore per ottenere una carica completa.

6.4. La spia rossa continua a lampeggiare lentamente durante il processo di carica.

6.5. Quando la fotocamera è completamente carica, la spia rossa ancora continua a
lampeggiare lentamente.
[Nota]:

La fotocamera può essere caricata se è acceso o spento.

VII. Caricamento e registrare simultaneamente

7.1. Inserire una scheda Micro SD nella fotocamera.

7.2. Far scorrere l'interruttore di accensione in posizione ON.

7.3. Collegare la fotocamera ad una presa di corrente alternata presa utilizzando il
cavo USB e ricarica DC 5V adattatore in dotazione.

7.4. La spia blu lampeggia tre volte e poi si spegne, indicando la telecamera sta
registrando il video automaticamente.

7.5. Premere il pulsante B una volta per interrompere la registrazione video. La spia
blu rimarrà illuminato, indicando la fotocamera è in modalità standby.

7.6. Utilizzare il telecomando per sperimentare altre funzioni di questa fotocamera.

T184
Guía del usuario

I. Visión general del product

1. IR LED

2. Lente de la cámara

3. Indicador de luz roja

4. Indicador de luz azul

5. Puerto USB

6. Ranura de tarjeta Micro SD

II. Qué hay en la caja

-1×Mini cámara Módulo

-1×Controlador remoto

-1× USB Cable

-1×Batería de reserva para el controlador remoto

-1×DC 5V adaptador de carga

III. Operación

>> Antes de usar, asegúrese que la cámara esté completamente recargada.
>> Por favor asegúrese que la tarjeta Micro SD (4GB-32GB, formato para el primer

7. Interruptor de Potencia

8.Indicador de luz

9.Botón A

10. Botón C

11. Botón B

12. Botón D

uso) está montado de forma segura en la ranura para tarjetas SD de la cámara. La
cámara no se funciona sin una tarjeta Micro SD. Se recomienda una tarjeta Micro SD
de SDHC Clase 10.
>> Por favor, deslice el interruptor de encendido en la posición ON.
>> Apunte el mando a distancia hacia la cámara cada vez que se pulsa un botón.
>>El indicador de luz azul en el controlador remoto parpadeará una vez cada vez que
se pulsa un botón.
[Nota]:

Si no hay ninguna tarjeta SD Micro está montado en la cámara o la cámara está en batería

baja, el indicador de luz roja se ilumina y el azul parpadea alternativamente durante 5 segundos y luego

se apagará.

3.1. ENCENDIDO / APAGADO

3.1.1. Encienda la cámara manteniendo y pulsa el botón A durante 3 segundos.El
indicador de luz roja se encenderá durante 3 segundos y luego el azul se permanece
encendido, indica que la cámara ha entrado en el modo de espera automáticamente.

3.1.2. Apagar la cámara manteniendo y pulsa el botón A durante 3 segundos. El
indicador de luz azul se ilumina y el rojo parpadea una vez y se apagará. Deslice el
interruptor de encendido a la posición OFF.

[Nota]: La cámara se apagará automáticamente si está en modo de espera sin

ningún tipo de operación de más de 1 minuto.

3.2. GRABACIÓN DE VÍDEO

3.2.1. Encienda la cámara manteniendo y pulsa el botón A durante 3 segundos. El
indicador de luz roja se encenderá durante 3 segundos y luego el azul se permanece
encendido, lo que indica que la cámara ha entrado en el modo de espera
automáticamente.

3.2.2. Pulse el botón B una vez para grabar vídeo.El indicador de luz azul se parpadea
tres veces y luego se apagará.

3.2.3. Pulse el botón B de nuevo para detener la grabación de vídeo. El indicador de
luz azul permanece encendido,lo que indica que la cámara está de vuelta al modo de
espera.

[Nota]:

1). Un archivo de vídeo se genera y se guarda automáticamente cada 5 minutos.

2). La cámara puede grabar vídeo de forma continua durante 13 horas con una carga

completa.

3). La grabación en bucle es compatible.

4). Resolución de video: 1920×1080P Formato de video: AVI

3.3. GRABACION DETECCIÓN DE MOVIMIENTO

3.3.1. Encienda la cámara manteniendo y pulsa el botón A durante 3 segundos. El
indicador de luz roja se encenderá durante 3 segundos y luego el azul se permanece
encendido, se indica que la cámara ha entrado en el modo de espera automáticamente.

3.3.2. Pulse el botón C una vez para entrar en el modo de grabación por detección de
movimiento. El indicador de luz azul parpadea una vez y se apagará.

3.3.3. La cámara grabará vídeo de forma automática cuando se detecta un movimiento.

3.3.4. Pulse el botón C una vez más para salir del modo de grabación de detección de
movimiento. El indicador de luz azul permanece encendida, se indica que la cámara
está de vuelta al modo de espera.

3.4. IR GRABACIÓN DE VISIÓN NOCTURNA

3.4.1. Encienda la cámara manteniendo y pulsa el botón A durante 3 segundos. El
indicador de luz roja se encenderá durante 3 segundos y luego el azul permanece
encendida, se indica que la cámara ha entrado en el modo de espera automáticamente.

3.4.2. Pulse el Botón D una vez para entrar en el modo de visión nocturna. Los LEDs
infrarrojos se encenderán y la cámara comenzará a grabar vídeo de forma automática.
El indicador de luz roja parpadeará tres veces y luego se apagará.

3.4.3. Pulse el botón D una vez más para salir del modo de visión nocturna. Los LEDs
infrarrojos se desactivan y la cámara deja de grabar vídeo. El indicador de luz azul se
permanece encendido, se indica que la cámara está de vuelta al modo de espera.
[Nota]:

IR Distancia: 1m

IV. Subida de vídeo / archivos de imagen

4.1. Cuando la cámara está apagada, retire la tarjeta Micro SD e insertarla en un
lector de tarjetas.

4.2. Inserte el lector de tarjetas en un ordenador PC.

4.3. La tarjeta Micro SD será reconocida como una unidad de disco extraíble.

4.4. Todos los archivos se puede acceder en la carpeta "DCIM".

V. Ajuste de la fecha / el tiempo

5.1. Cuando la cámara está apagada, retire la tarjeta Micro SD e insertarla en un
lector de tarjetas.

5.2. Inserte el lector de tarjetas en un ordenador PC.

5.3. Aparece carpeta de la unidad de disco extraíble.

5.4. Haga clic en la unidad en el directorio raíz y dentro del directorio raíz, cree un
archivo llamado "time.txt".

5.5. Escribe la fecha y el tiempo actual en el archivo "time.txt" con el formato correcto:
Año-Mes-Día Hora: Minuto: Segundo. (Por ejemplo: 2016-04-12 14:24:32). Guarde
este archivo.

5.6. Reiniciar la cámara y el sistema actualizará el programa automáticamente.

VI. Carga Solamente

6.1. Retire la tarjeta Micro SD de la cámara.

6.2. Conectar la cámara a una toma de alimentación de CA de salida mediante el
cable USB y el adaptador de carga CC 5V proporcionada.

6.3. Se llevará a 8 horas para obtener una carga completa.

6.4. El indicador de luz roja se aparece parpadeando lentamente durante el proceso
de carga.

6.5. Cuando la cámara está completamente cargada, el indicador de luz roja todavía
seguirá parpadeando lentamente.

[Nota]:

La cámara puede cargarse ya sea en interior o fuera.

VII. Carga y grabación simultánea

7.1. Inserte una tarjeta Micro SD en la cámara.

7.2. Deslice el interruptor de encendido en la posición ON.

7.3. Conecte la cámara a una toma de alimentación de CA de salida mediante el
cable USB y el adaptador de carga CC 5V proporcionada.

7.4. El indicador de luz azul parpadea tres veces y luego se apagará, lo que indica
que la cámara está grabando vídeo de forma automática.

7.5. Pulse el botón B una vez para detener la grabación de vídeo. El indicador de luz
azul permanece encendido, se indica que la cámara está de vuelta al modo de espera.

7.6. Utilice el mando a distancia para experimentar otras funciones de esta cámara.

T184

ユーザーガイド

I. 製品の概要

1. IRのLED

2. カメラレンズ

3. レッドインジケータライト

4. ブルーインジケータライト

5. USBポート

6. SDメーモリーカードスロット

II. ボックスの中について

-1×ミニモジュールカメラ

-1×リモコン

-1×USBケーブル

-1×リモコン用のバックアップバッテリ

-1×DC 5V充電アダプタ

III. 操作

>> 使用する前に、カメラが完全に再充電されていることを確認してください。

7. 電源スイッチ

8. インジケータライト

9. ボタンA

10. ボタンC

11. ボタンB

12. ボタンD

>> マイクロSDカードしっかりとカメラのSDカードスロットに装着されている
（最大4GB-32ギガバイトは、第1の使用のためにそれをフォーマット）を確認して
ください。カメラは、マイクロSDカードがなくても動作しません。 SDHCクラス10
マイクロSDカードをお勧めします。
>> ON位置に電源スイッチをスライドさせてください。
>> カメラのリモートコントローラを使用すると、ボタンを押すたびに目指します。
毎回あなたがボタンを押したら>>リモコンの青色のインジケータライトが点滅しま
す。
[注意]:

マイクロSDカードをカメラに装着していないか、カメラが低バッテリになっている場合は、

赤と青のインジケータランプが5秒間交互に点滅し、その後消灯します。

3.1. 電源のオン/オフ

3.1.1. 3秒間ボタンAを押してカメラの電源をオンにします。赤のインジケータライ
トが3秒間点灯し、その後青色のインジケータライトがオフになり、赤のインジケー
タライトがそのまま明けます、スタンバイモードに入ります。

3.1.2. 再び3秒間ボタンAを押してカメラの電源をオフにします。青と赤のインジケ
ータライトが一回点滅と消灯します。 OFFの位置に電源スイッチをスライドさせま
す。
[注意]:

それは1分以上何も操作せずにスタンバイモードになっている場合はカメラが自動的にシャ

ットダウンします。

3.2. 録画

3.2.1. 3秒間ボタンAを押してカメラの電源をオンにします。赤のインジケータライ
トが3秒間点灯し、その後青色のインジケータライトがオフになり、赤のインジケー
タライトがそのまま明けます、スタンバイモードに入ります。

3.2.2. 押しボタンBは、一度映像を記録します。青色のインジケータランプが3回点
滅し、その後消灯します。

3.2.3. 押しボタンBは再びビデオの録画を停止します。青色のインジケータライト
がカメラを示すが戻ってスタンバイモードにある、照らされたままになります。
[注意]:

1). ビデオファイルが生成され、自動的に5分ごとに保存されます。

2). カメラは、フル充電で連続13時間のビデオを記録することができます。

3). ループ録音がサポートされています。

4). ビデオ解像度: 1920×1080P 映像フォーマット: AVI

3.3. モーション検知録画

3.3.1. 3秒間ボタンAを押してカメラの電源をオンにします。赤のインジケータライ
トが3秒間点灯し、その後青色のインジケータライトがオフになり、赤のインジケー
タライトがそのまま明けます、スタンバイモードに入ります

3.3.2. 押しボタンCは一度動き検知録画モードに入ります。青色のインジケータラン
プが一度点滅と消灯します。

3.3.3. 動きが検出されたときにカメラが自動的に映像を記録します。

3.3.4. 押しボタンCが再び動き検知録画モードを終了します。青色のインジケータ
ライトがカメラを示すが戻ってスタンバイモードにある、照らされたままになります。

3.4. IRナイトビジョン記録

3.4.1. 3秒間ボタンAを押してカメラの電源をオンにします。赤のインジケータライ
トが3秒間点灯し、その後青色のインジケータライトがオフになり、赤のインジケー
タライトがそのまま明けます、スタンバイモードに入ります

3.4.2. 押しボタンDは、一旦暗視モードに入ります。赤外線LEDがオンになり、カメ
ラが自動的にビデオの録画を開始します。赤のインジケータライトが3回点滅し、そ
の後消灯します。

3.4.3. 押しボタンは再び暗視モードを終了しD。赤外線LEDがオフになり、カメラは
ビデオの録画を停止します。青色のインジケータライトがカメラを示すが戻ってスタ
ンバイモードにある、照らされたままになります.
[注意]:

IR距離: 1m

IV. ビデオ/画像ファイルのアップロード

4.1. カメラの電源がオフのときは、マイクロSDカードを取り外し、カードリーダー
に挿入します。

4.2. PCのコンピュータにカードリーダーを挿入します。

4.3. マイクロSDカードは、取り外し可能なディスクドライブとして認識されます。

4.4. すべてのファイルは、「DCIM」フォルダにアクセスすることができます.

V. 日付の設定/タイムスタンプ

5.1. カメラの電源がオフのときは、マイクロSDカードを取り外し、カードリーダー
に挿入します。

5.2. PCのコンピュータにカードリーダーを挿入します。

5.3. リムーバブルディスクドライブのフォルダが表示されます。

5.4. ルートディレクトリのドライブをクリックして、ルートディレクトリの中に、
「time.txt"という名前のファイルを作成します。

5.5. 正しい形式で「time.txt」ファイル内の現在の日付と時刻を書きます︓

年-月-日 時︓分︓秒。 （例︓2016-4-12 14: 24:20）。このファイルを保存します。

5.6. カメラを再起動し、システムが自動的にプログラムをアップグレードします。

VI. 充電のみ

6.1. カメラからのマイクロSDカードを取り外します。

6.2. USBケーブルを使用し、DC 5Vのアダプタが提供充電することによって、コ
ンセントのAC電源ソケットにカメラを接続します。

6.3. これは、フル充電を取得するために8時間かかります。

6.4. 赤のインジケータライトは、充電プロセスの間にゆっくりと点滅します。

6.5. カメラが完全に充電されると、赤のインジケータライトは、まだゆっくりと点
滅します.
[注意]:

カメラは、それがオンまたはオフであるかを充電することができます。

VII. 充電と同時に録音

7.1. カメラにマイクロSDカードを挿入します。

7.2. 電源スイッチをONの位置にスライドさせます。

7.3. USBケーブルを使用し、DC 5Vのアダプタが提供充電することによって、コン
セントのAC電源ソケットにカメラを接続します。

7.4. 青色のインジケータランプが3回点滅した後、カメラが自動的に映像を記録し
ている示す、オフになります。

7.5. 押しボタンBは、かつてビデオの録画を停止します。青色のインジケータライ
トがカメラを示すが戻ってスタンバイモードにある、照らされたままになります。

7.6. このカメラの他の機能を体験するために、リモートコントローラを使用してく
ださい。
