Wiseup F9100 User Manual

F9100

User Guide

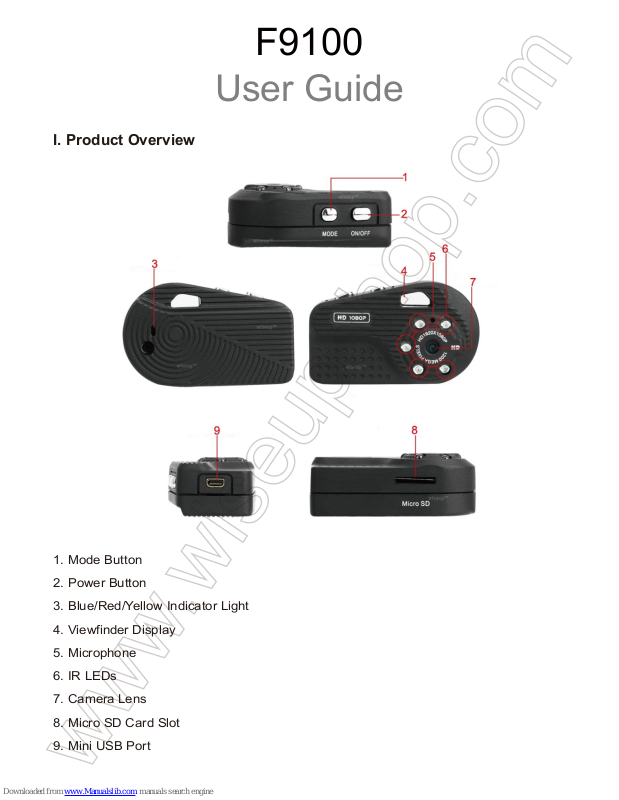

I. Product Overview

1. Mode Button

2. Power Button

3. Blue/Red/Yellow Indicator Light

4. Viewfinder Display

5. Microphone

6. IR LEDs

7. Camera Lens

8. Micro SD Card Slot

9. Mini USB Port

II. What’s in the Box

-1 × Mini DV Camcorder

-1 × USB Cable

-1 × Lanyard

-1 × AC110-230V to DC 5V Power Adapter

-1 × 8GB Micro SD Card (fitted into the Micro SD card slot already)

III. Operation

>> Before using, please make sure your camera is fully charged.

>> Please make sure the Micro SD card has been formatted already and is securely fitted

into the camera’s SD card slot, or it will not work. We recommend you use a SDHC Class

10 Micro SD card.

[Note]:

If no Micro SD card is fitted into the camera, the blue and red indicator lights will flash 10 times,

then the blue one will turn off and the red one will flash 3 times and then turn off. The camera will shut

down automatically.

3.1. POWER ON/OFF

3.1.1. Power on the camera by pressing the Power Button once. The camera will vibrate

for 1 second. Both red and blue indicator lights will be illuminated for 3 seconds, then the

blue indicator light will turn off while the red one will stay illuminated, indicating the

camera has entered into standby mode automatically.

3.1.2. Power off the camera by pressing the Power Button for 1 second in standby mode.

The red indicator light will flash 3 times and will turn off right after the camera vibrates

once.

[Note]:

1). The camera will shut down automatically if it is in standby mode without any operation more than

3 minutes.

2). If the camera is running low on batteries, both red and blue indicator lights will come on, then the

blue one will turn off while the red one will be illuminated for 5 seconds and then start flashing fast.

Wait 5 seconds and the camera will vibrate once and shut down automatically.

3.2. VIDEO RECORDING

3.2.1. Power on the camera by pressing the Power Button once. The camera will vibrate

for 1 second. Both red and blue indicator lights will be illuminated for 3 seconds, then the

blue indicator light will turn off while the red one will stay illuminated, indicating the

camera has entered into standby mode automatically.

3.2.2. Wait 10 seconds. Then press the Power Button once to start video recording. The

red indicator light will keep flashing and the camera will vibrate once.

3.2.3. Press the Power Button once again to stop video recording. The camera will vibrate

once and the red indicator light will stay illuminated, indicating the camera is back to

standby mode.

[Note]:

1). A video clip will be generated and saved every 5 minutes automatically.

2). The camera can record video for 80 minutes continuously on a full charge.

3). Each video clip will take up about 805MB storage space of the Micro SD card.

4). Video Resolution: 1920x1080P Video Format: AVI

3.3. CAMERA/STILL PHOTOGRAPHY

3.3.1. Power on the camera by pressing the Power Button once. The camera will vibrate

for 1 second. Both red and blue indicator lights will be illuminated for 3 seconds, then the

blue indicator light will turn off while the red one will stay illuminated, indicating the

camera has entered into standby mode automatically.

3.3.2. Press the Mode Button once to enter into still photograph mode. The camera will

vibrate for 1 second. The red indicator light will turn off and the blue indicator light will

remain solid.

3.3.3. Press the Power Button once to take a photo. The camera will vibrate once and the

blue indicator light will flash once.

3.4. AUDIO RECORDING

3.4.1. Power on the camera by pressing the Power Button once. The camera will vibrate

for 1 second. Both red and blue indicator lights will be illuminated for 3 seconds, then the

blue indicator light will turn off while the red one will stay illuminated, indicating the

camera has entered into standby mode automatically.

3.4.2. Press the Mode Button once to enter into still photograph mode. Press the Mode

Button again to enter into audio recording mode. Both red and blue indicator lights will

remain solid.

3.4.3. Press the Power Button once to record audio only. The red indicator light will start

flashing.

3.4.4. Press the Power Button once again to stop audio recording. The red indicator light

will stop flashing and remain solid with the blue one.

[Note]:

1). A video clip will be generated and saved every 15 minutes automatically.

2). Audio Format: WAV

3.5. IR NIGHT VISION

When the camera is recording video or is ready to take a picture, hold down the Mode Button

for 1 second to turn on the IR LEDs. The camera will vibrate for 1 second and the yellow

indicator light will come on and remain solid. Press and hold the Mode Button for 1 second

again to turn off the IR LEDs and the yellow indicator light will turn off.

IV. Video/Image/Audio File Uploads

4.1. Power off the camera, remove the Micro SD card and insert it into a card reader.

4.2. Insert the card reader into a proper PC computer USB port.

4.3. The camera will be recognized as a removable disk drive.

4.4. All the files can be accessed in the “DCIM” folder.

V. Setting Time/Date Stamp

5.1. Power off the camera, remove the Micro SD card and insert it into a card reader.

5.2. Insert the card reader into a proper PC computer USB port.

5.3. The camera will be recognized as a removable disk drive.

5.4. Click on the drive in the root directory and inside the root directory, open the file

named “timerset.txt”.

5.5. Write the current date and time in the “timerset.txt” file with the correct format:

YYYY.MM.DD HH:MM:SS Y (For example: 2017.04.12 14:24:32 Y). If you don’t need the

time and date stamp on the video footage, you can add an “N” in the “timerset.txt” file.

(For example: 2017.04.12 14:24:32 N). Save this file.

5.6. Restart the camera and the system will upgrade the program automatically.

VI. Charging

6.1. Power off the camera and connect the camera to an outlet AC power supply using the

DC5V power adapter and the USB cable provided.

6.2. The red indicator light will keep flashing during the charging process.

6.3. It will take 3 hours to obtain a full charge.

6.4. The red indicator light will remain solid when the camera is fully charged.

VII. Resetting

If for any reason, the camera stops responding or isn’t working properly, a quick reset will

restore it back to normal operation.

Operation: When the camera is powered on, press and hold the Mode Button, then press the

Power Button; all indicator lights will turn off and the camera will shut down automatically.

Then you can restart the camera with factory default settings.

F9100

Benutzerhandbuch

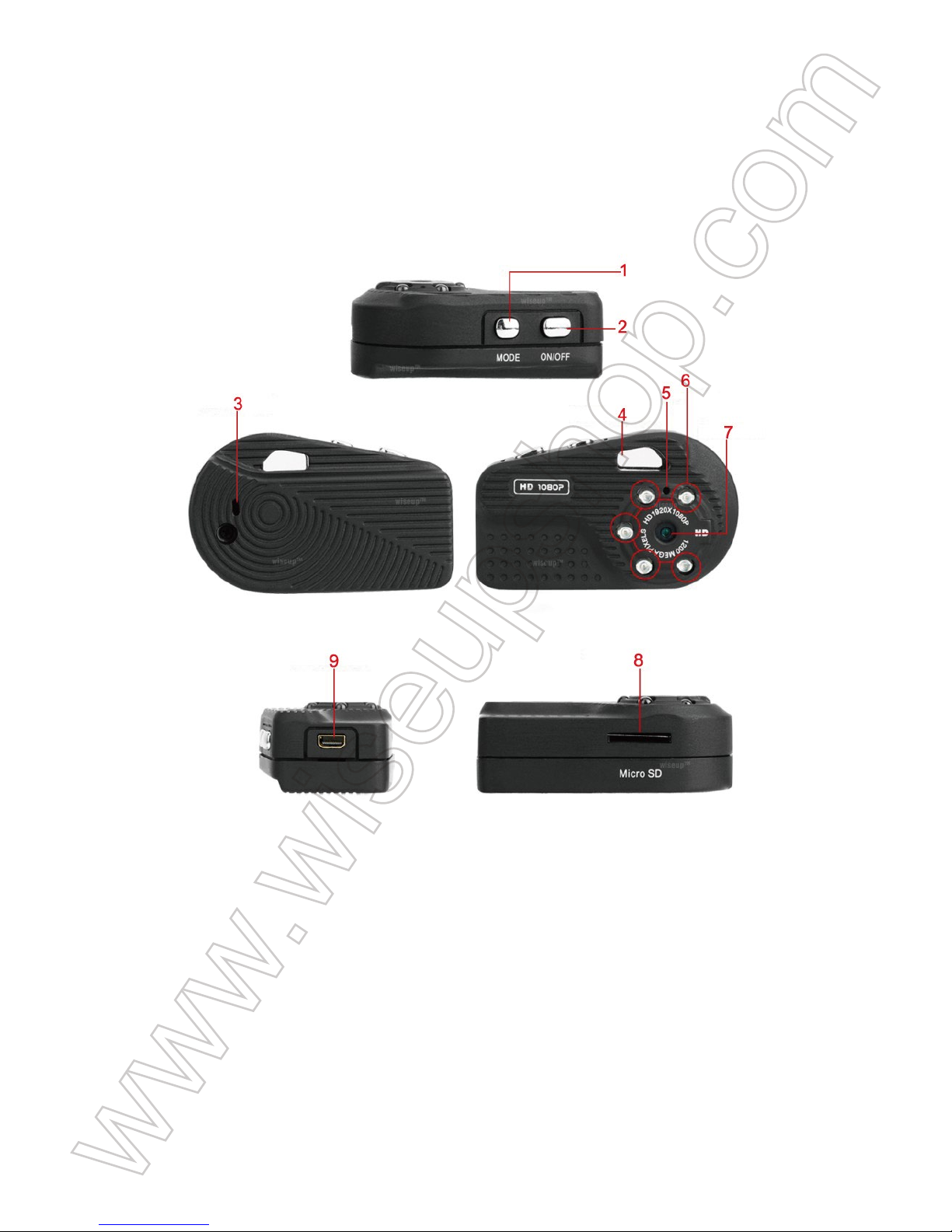

I. Produktübersicht

1. Modus-Taste

2. Netzschalter

3. Blau / Rot / Gelb Indikator Licht

4. Sucheranzeige

5. Mikrofon

6. IR-LEDs

7. Kameraobjektiv

8. Mikro-Sd-Einbauschlitz

9. Mini-USB-Anschluss

II. Was ist in der Box

-1 × Mini DV Camcorder

-1 × USB-Kabel

-1 × Lanyard

-1 × AC110-230V bis DC 5V Netzteil

-1 × 8GB Micro SD Card (bereits in den Micro SD Kartensteckplatz eingebaut)

III. Betrieb

>> Vor der Verwendung bitte sicherstellen, dass Ihre Kamera voll aufgeladen ist.

>> Bitte stellen Sie sicher, dass die Micro SD-Karte bereits formatiert ist und sicher in den

SD-Kartensteckplatz der Kamera eingepasst ist, oder es funktioniert nicht. Wir empfehlen

Ihnen, eine SDHC Class 10 Micro SD Karte zu verwenden.

[Hinweis]:

Wenn keine Micro SD-Karte in die Kamera eingebaut wird, blinkt die blaue und rote

Kontrollleuchte 10 Mal, dann wird die blaue ausgeschaltet und die rote wird 3 mal blinken und dann

ausschalten. Die Kamera schaltet sich automatisch ab.

3.1. EINSCHALTEN / AUSSCHALTEN

3.1.1. Schalten Sie die Kamera ein, indem Sie die Power-Taste einmal drücken. Die

Kamera wird für 1 Sekunde vibrieren. Beide roten und blauen Kontrollleuchten werden für

3 Sekunden beleuchtet, dann wird die blaue Kontrollleuchte ausgeschaltet, während die

rote aufleuchtet bleibt, was anzeigt, dass die Kamera automatisch in den Standby-Modus

geschaltet ist.

3.1.2. Schalten Sie die Kamera aus, indem Sie die Power-Taste für 1 Sekunde im

Standby-Modus drücken. Die rote Kontrollleuchte blinkt 3 mal und schaltet sich nach dem

Vibrieren der Kamera aus.

[Hinweis]:

1). Die Kamera schaltet sich automatisch ab, wenn sie sich im Standby-Modus befindet, ohne

jeglichen Betrieb mehr als 3 Minuten.

2). Wenn die Kamera auf Batterien leer läuft, leuchten die roten und blauen Kontrollleuchten auf,

dann wird die blaue ausgeschaltet, während die rote LED für 5 Sekunden leuchtet und dann schnell

blinkt. Warten Sie 5 Sekunden und die Kamera vibriert einmal und schaltet sich automatisch ab.

3.2. VIDEOAUFNAHME

3.2.1. Schalten Sie die Kamera ein, indem Sie die Power-Taste einmal drücken. Die

Kamera wird für 1 Sekunde vibrieren. Beide roten und blauen Kontrollleuchten werden für

3 Sekunden beleuchtet, dann wird die blaue Kontrollleuchte ausgeschaltet, während die

rote aufleuchtet bleibt, was anzeigt, dass die Kamera automatisch in den Standby-Modus

geschaltet ist.

3.2.2. 10 Sekunden warten Drücken Sie dann einmal die Power-Taste, um die Videoaufnahme

zu starten. Die rote Kontrollleuchte blinkt und die Kamera vibriert einmal.

3.2.3. Drücken Sie die Power-Taste erneut, um die Videoaufnahme zu stoppen. Die Kamera

vibriert einmal und die rote Kontrollleuchte leuchtet auf und zeigt an, dass die Kamera wieder

in den Standby-Modus versetzt wird.

[Hinweis]:

1). Ein Videoclip wird alle 5 Minuten automatisch generiert und gespeichert.

2). Die Kamera kann Video für 80 Minuten kontinuierlich auf eine volle Ladung aufnehmen.

3). Jeder Videoclip nimmt ca. 805 MB Speicherplatz der Micro SD Karte ein.

4). Video Auflösung: 1920x1080P Video Format: AVI

3.3. KAMERA / NOCH FOTOGRAFIE

3.3.1. Schalten Sie die Kamera ein, indem Sie die Power-Taste einmal drücken. Die

Kamera wird für 1 Sekunde vibrieren. Beide roten und blauen Kontrollleuchten werden für

3 Sekunden beleuchtet, dann wird die blaue Kontrollleuchte ausgeschaltet, während die

rote aufleuchtet bleibt, was anzeigt, dass die Kamera automatisch in den Standby-Modus

geschaltet ist.

3.3.2. Drücken Sie einmal die Mode-Taste, um in den Standbildmodus zu gelangen. Die

Kamera wird für 1 Sekunde vibrieren. Die rote Kontrollleuchte schaltet sich aus und die

blaue Kontrollleuchte bleibt solide.

3.3.3. Drücken Sie einmal die Power-Taste, um ein Foto aufzunehmen. Die Kamera

vibriert einmal und die blaue Kontrollleuchte blinkt einmal.

3.4. AUDIO AUFNAHME

3.4.1. Schalten Sie die Kamera ein, indem Sie die Power-Taste einmal drücken. Die

Kamera wird für 1 Sekunde vibrieren. Beide roten und blauen Kontrollleuchten werden für

3 Sekunden beleuchtet, dann wird die blaue Kontrollleuchte ausgeschaltet, während die

rote aufleuchtet bleibt, was anzeigt, dass die Kamera automatisch in den Standby-Modus

geschaltet ist.

3.4.2. Drücken Sie einmal die Mode-Taste, um in den Standbildmodus zu gelangen.

Drücken Sie die Mode-Taste erneut, um in den Audio-Aufnahmemodus zu gelangen.

Sowohl rote als auch blaue Kontrollleuchten bleiben solide.

3.4.3. Drücken Sie die Power-Taste einmal, um nur Audio aufzunehmen. Die rote

Kontrollleuchte beginnt zu blinken.

3.4.4. Drücken Sie erneut die Power-Taste, um die Audioaufnahme zu beenden. Die rote

Kontrollleuchte hört auf zu blinken und bleibt mit dem blauen festen.

[Hinweis]:

1). Ein Videoclip wird alle 15 Minuten automatisch generiert und gespeichert.

2). Audioformat: WAV

3.5. IR NACHT VISION

Wenn die Kamera Video aufnimmt oder bereit ist, ein Bild aufzunehmen, halten Sie die

Mode-Taste für 1 Sekunde gedrückt, um die IR-LEDs einzuschalten. Die Kamera wird für

1 Sekunde vibrieren und die gelbe Kontrollleuchte leuchtet auf und bleibt solide. Halten

Sie die Mode-Taste für 1 Sekunde gedrückt, um die IR-LEDs auszuschalten, und die

gelbe Kontrollleuchte erlischt.

IV. Video / Bild / Audio-Datei hochgeladen

4.1. Schalten Sie die Kamera aus, entfernen Sie die Micro SD-Karte und legen Sie sie in

einen Kartenleser ein.

4.2. Legen Sie den Kartenleser in einen geeigneten PC-Computer ein.

4.3. Die Kamera wird als Wechseldatenträger erkannt.

4.4. Auf alle Dateien kann im Ordner "DCIM" zugegriffen werden.

V. Einstellzeit / Datumsstempel

5.1. Schalten Sie die Kamera aus, entfernen Sie die Micro SD-Karte und legen Sie sie in

einen Kartenleser ein.

5.2. Legen Sie den Kartenleser in einen geeigneten PC-Computer ein.

5.3. Die Kamera wird als Wechseldatenträger erkannt.

5.4. Klicken Sie auf das Laufwerk im Stammverzeichnis und im Stammverzeichnis,

öffnen Sie die Datei mit dem Namen "timerset.txt".

5.5. Schreiben Sie das aktuelle Datum und die Uhrzeit in der Datei "timerset.txt" mit dem

richtigen Format:

YYYY.MM.DD HH: MM: SS Y (zB: 2017.04.12 14:24:32 Y). Wenn Sie nicht die Zeit und

Datum Stempel auf dem Videomaterial benötigen, können Sie ein "N" in der Datei

"timerset.txt" hinzufügen. (Zum Beispiel: 2017.04.12 14:24:32 N). Diese Datei speichern

5.6. Starten Sie die Kamera neu und das System wird das Programm automatisch

aktualisieren.

VI. Aufladen

6.1. Schalten Sie die Kamera aus und schließen Sie die Kamera an eine Steckdose an.

Netzteil mit dem DC5V Netzteil und dem mitgelieferten USB-Kabel.

6.2. Die rote Kontrollleuchte blinkt während des Ladevorgangs.

6.3. Es dauert 3 Stunden, um eine volle Ladung zu erhalten.

6.4. Die rote Kontrollleuchte bleibt solange fest, wenn die Kamera voll aufgeladen ist.

VII. Zurücksetzen

Wenn aus irgendeinem Grund die Kamera nicht mehr reagiert oder nicht ordnungsgemäß

funktioniert, wird ein schneller Reset wieder in den normalen Betrieb zurückversetzt.

Bedienung: Wenn die Kamera eingeschaltet ist, halten Sie die Mode-Taste gedrückt und

drücken dann die Power-Taste. Alle Kontrollleuchten schalten sich aus und die Kamera schaltet

sich automatisch ab. Dann können Sie die Kamera mit den Werkseinstellungen neu starten.

F9100

Mode d'emploi

I. Aperçu du Produit

1. Bouton Mode

2. Bouton d’Alimentation

3. Voyant Bleu / Rouge / Jaune

4. Affichage du viseur

5. Microphone

6. Voyants Infrarouges

7. Objectif de la Caméra

8. Emplacement pour carte micro SD

9. Mini port USB

II. Qu'y a-t-il dans la boite

-1 × Mini DV Caméscope

-1 × Câble USB

-1 × Lanyard

-1 × AC110-230V à DC 5V Adaptateur Secteur

-1 × 8 Go de carte Micro SD (monté sur l'emplacement de la carte Micro SD déjà)

III. Opération

>> Avant d'utiliser, assurez-vous que votre appareil photo est complètement chargé.

>> Assurez-vous que la carte Micro SD a déjà été formatée et qu'elle est correctement

installée dans la fente de la carte SD de la caméra, ou elle ne fonctionnera pas. Nous

vous recommandons d'utiliser une carte SD SDHC de classe 10.

[Note]:

Si aucune carte Micro SD n'est installée dans la caméra, les voyants bleu et rouge clignotent

10 fois, puis le bleu s'éteint et le rouge clignotera 3 fois puis s'éteint. La caméra s'arrête

automatiquement.

3.1. MARCHE / ARRÊT

3.1.1. Allumez la caméra en appuyant une fois sur le Bouton d’Alimentation. La caméra

vibre pendant 1 seconde. Les voyants rouge et bleu s'allumeront pendant 3 secondes,

puis le témoin lumineux bleu s'éteindra alors que le rouge resterait allumé, indiquant que

la caméra est entré en mode veille automatiquement.

3.1.2. Mettez l'appareil hors tension en appuyant sur le Bouton d’Alimentation pendant 1

seconde en mode veille. Le voyant rouge clignotera 3 fois et s'éteindra juste après que la

caméra vibre une fois.

[Note]:

1). La caméra s'éteint automatiquement si elle est en mode veille sans aucune opération pendant

plus de 3 minutes.

2). Si la caméra est faible sur les batteries, les voyants rouge et bleu s'allument, puis le bleu s'éteint

lorsque le rouge s'allume pendant 5 secondes, puis commence à clignoter rapidement. Attendez 5

secondes et la caméra vibre une fois et éteint automatiquement.

3.2. ENREGISTREMENT VIDEO

3.2.1. Allumez la caméra en appuyant une fois sur le Bouton d’Alimentation. La caméra

vibre pendant 1 seconde. Les voyants rouge et bleu s'allumeront pendant 3 secondes,

puis le témoin lumineux bleu s'éteindra alors que le rouge resterait allumé, indiquant que

la caméra est entré en mode veille automatiquement.

3.2.2. Attendre 10 secondes. Appuyez ensuite sur le Bouton d’Alimentation une fois pour

démarrer l'enregistrement vidéo. Le voyant rouge continuera à clignoter et la caméra

vibrera une fois.

3.2.3. Appuyez à nouveau sur le Bouton d’Alimentation pour arrêter l'enregistrement

vidéo. La caméra vibre une fois et le voyant rouge s'allume, ce qui indique que la caméra

est en mode veille.

[Note]:

1). Un clip vidéo sera généré et enregistré toutes les 5 minutes automatiquement.

2). La caméra peut enregistrer une vidéo pendant 80 minutes en continu sur une charge complète.

3). Chaque vidéo prendra environ 805 Mo d'espace de stockage de la carte Micro SD.

4). Résolution vidéo: 1920x1080P Format vidéo: AVI

3.3. CAMERA / TOUCHE PHOTOGRAPHIE

3.3.1. Allumez la caméra en appuyant une fois sur le Bouton d’Alimentation. La caméra

vibre pendant 1 seconde. Les voyants rouge et bleu s'allumeront pendant 3 secondes,

puis le témoin lumineux bleu s'éteindra alors que le rouge resterait allumé, indiquant que

la caméra est entré en mode veille automatiquement.

3.3.2. Appuyez une fois sur le Bouton Mode pour passer en mode photographie fixe. La

caméra vibre pendant 1 seconde. Le voyant rouge s'éteint et le voyant bleu reste solide.

3.3.3. Appuyez une fois sur le Bouton d’Alimentation pour prendre une photo. La caméra

vibre une fois et le voyant bleu clignote une fois.

3.4. ENREGISTREMENT AUDIO

3.4.1. Allumez la caméra en appuyant une fois sur le Bouton d’Alimentation. La caméra

vibre pendant 1 seconde. Les voyants rouge et bleu s'allumeront pendant 3 secondes,

puis le témoin lumineux bleu s'éteindra alors que le rouge resterait allumé, indiquant que

la caméra est entré en mode veille automatiquement.

3.4.2. Appuyez une fois sur le Bouton Mode pour passer en mode photographie fixe.

Appuyez de nouveau sur le Bouton Mode pour entrer en mode d'enregistrement audio.

Les voyants rouge et bleu resteront solides.

3.4.3. Appuyez une fois sur le Bouton d’Alimentation pour enregistrer uniquement l'audio.

Le témoin lumineux rouge commence à clignoter.

3.4.4. Appuyez à nouveau sur le Bouton d’Alimentation pour arrêter l'enregistrement

audio. Le voyant rouge s'arrête de clignoter et reste solide avec le bleu.

[Note]:

1). Un clip vidéo sera généré et sauvegardé toutes les 15 minutes automatiquement.

2). Format audio: WAV

3.5. IR VISION NOCTURNE

Lorsque la caméra enregistre une vidéo ou est prêt à prendre une photo, maintenez le

Bouton Mode enfoncé pendant 1 seconde pour allumer les LED IR. La caméra vibre

pendant 1 seconde et le voyant jaune s'allume et reste solide. Maintenez le Bouton Mode

enfoncé pendant 1 seconde pour éteindre les DEL IR et le témoin lumineux jaune s'éteint.

IV. Téléchargement de fichiers vidéo / image / audio

4.1. Éteignez la caméra, retirez la carte Micro SD et insérez-la dans un lecteur de carte.

4.2. Insérez le lecteur de carte dans un port USB approprié pour PC.

4.3. La caméra sera reconnu comme un lecteur de disque amovible.

4.4. Tous les fichiers peuvent être consultés dans le dossier "DCIM".

V. Réglage de l'heure / Date Stamp

5.1. Éteignez la caméra, retirez la carte Micro SD et insérez-la dans un lecteur de carte.

5.2. Insérez le lecteur de carte dans un port USB approprié pour PC.

5.3. La caméra sera reconnu comme un lecteur de disque amovible.

5.4. Cliquez sur le lecteur dans le répertoire racine et dans le répertoire racine, ouvrez le

fichier nommé "timerset.txt".

5.5. Écrivez la date et l'heure actuelles dans le fichier "timerset.txt" avec le format correct:

AAAA.MM.DD HH: MM: SS Y (Par exemple: 2017.04.12 14:24:32 Y). Si vous n'avez pas

besoin de l'horodatage sur la vidéo, vous pouvez ajouter un "N" dans le fichier

"timerset.txt". (Par exemple: 2017.04.12 14:24:32 N). Enregistrez ce fichier.

5.6. Redémarrez la caméra et le système met à jour automatiquement le programme.

VI. Charger

6.1. Éteignez la caméra et connectez la caméra à une alimentation secteur à l'aide de

l'adaptateur secteur DC5V et du câble USB fourni.

6.2. Le voyant rouge continuera à clignoter pendant le processus de charge.

6.3. Il faudra 3 heures pour obtenir une charge complète.

6.4. Le voyant rouge reste solide lorsque la caméra est complètement chargé.

VII. Réinitialisation

Si, pour quelque raison que ce soit, l'appareil cesse de répondre ou ne fonctionne pas

correctement, une réinitialisation rapide le rétablira à son fonctionnement normal.

Fonctionnement: Lorsque la caméra est sous tension, maintenez le Bouton Mode enfoncé

et appuyez sur le Bouton d’Alimentation; Tous les voyants s'éteindront et l'appareil s'éteindra

automatiquement. Ensuite, vous pouvez redémarrer la caméra avec les paramètres par

défaut.

F9100

Guida Utente

I. Panoramica del Prodotto

1. Pulsante Modalità

2. Pulsante di alimentazione

3. Luce indicatore blu / rosso / giallo

4. Visualizzatore del mirino

5. Microfono

6. LED IR

7. Obiettivo della fotocamera

8. Slot Micro SD Card

9. Porta mini USB

II. Cosa c'è nella scatola

-1 × Mini DV videocamera

-1 × Cavo USB

-1 × Cordino

-1 × AC110-230V ad adattatore di alimentazione DC 5V

-1 × 8GB Micro SD Card (inserito nello slot Micro SD card già)

III. Operazione

>> Prima di utilizzare, assicuratevi che la fotocamera sia completamente carica.

>> Assicurarsi che la scheda Micro SD sia già stata formattata e sia correttamente

inserita nello slot SD della fotocamera, oppure non funziona. Si consiglia di utilizzare una

scheda Micro SD SDHC Class 10.

[Nota]:

Se nella fotocamera non è inserita una scheda Micro SD, le spie blu e rosse lampeggiano di

10 volte, poi l'azzurro si spegnerà e il rosso lampeggerà tre volte e poi si spegnerà. La fotocamera si

spegne automaticamente.

3.1. POWER ON / OFF

3.1.1. Accendere la fotocamera premendo una volta il pulsante di alimentazione. La

fotocamera vibra per 1 secondo. Entrambe le spie rosse e blu verranno illuminate per 3

secondi, quindi la spia blu si spegne mentre quella rossa rimane accesa, indicando che la

fotocamera è entrata automaticamente in modalità standby.

3.1.2. Spegnere la fotocamera premendo il pulsante di accensione per 1 secondo in modalità

standby. La spia rossa lampeggia 3 volte e si spegnerà subito dopo che la fotocamera vibra

una volta.

[Nota]:

1). La fotocamera si spegne automaticamente se è in modalità di standby senza operazione di più di

3 minuti.

2). Se la batteria non funziona correttamente, le spie rosse e blu verranno accese, poi l'azzurro si

spegnerà mentre la spia rossa si illuminerà per 5 secondi e inizia a lampeggiare velocemente.

Attendere 5 secondi e la fotocamera vibra una volta e si spegne automaticamente.

3.2. REGISTRAZIONE VIDEO

3.2.1. Accendere la fotocamera premendo una volta il pulsante di alimentazione. La

fotocamera vibra per 1 secondo. Entrambe le spie rosse e blu verranno illuminate per 3

secondi, quindi la spia blu si spegne mentre quella rossa rimane accesa, indicando che

la fotocamera è entrata automaticamente in modalità standby.

3.2.2. Attendere 10 secondi. Quindi premere una volta il pulsante di alimentazione per

avviare la registrazione video. La spia rossa continua a lampeggiare e la fotocamera

vibra una volta.

3.2.3. Premere nuovamente il pulsante di alimentazione per interrompere la registrazione

video. La fotocamera vibra una volta e la spia rossa rimane accesa, indicando che la

fotocamera torna in modalità standby.

[Nota]:

1). Un clip video verrà generato e salvato automaticamente ogni 5 minuti.

2). La fotocamera può registrare video per 80 minuti in continuo con una carica completa.

3). Ogni clip video richiederà circa 805MB di spazio di archiviazione della scheda Micro SD.

4). Risoluzione video: 1920x1080P Formato video: AVI

3.3. FOTOGRAFIA CAMERA / STILL

3.3.1. Accendere la fotocamera premendo una volta il pulsante di alimentazione. La

fotocamera vibra per 1 secondo. Entrambe le spie rosse e blu verranno illuminate per 3

secondi, quindi la spia blu si spegne mentre quella rossa rimane accesa, indicando che

la fotocamera è entrata automaticamente in modalità standby.

3.3.2. Premere una volta il pulsante Mode per entrare in modalità fotografica. La

fotocamera vibra per 1 secondo. La spia rossa si spegne e la spia blu rimarrà solida.

3.3.3. Premere una volta il pulsante di alimentazione per scattare una foto. La fotocamera

vibra una volta e la spia blu lampeggerà una volta.

3.4. REGISTRAZIONE AUDIO

3.4.1. Accendere la fotocamera premendo una volta il pulsante di alimentazione. La

fotocamera vibra per 1 secondo. Entrambe le spie rosse e blu verranno illuminate per 3

secondi, quindi la spia blu si spegne mentre quella rossa rimane accesa, indicando che

la fotocamera è entrata automaticamente in modalità standby.

3.4.2. Premere una volta il pulsante Mode per entrare in modalità fotografica. Premere di

nuovo il pulsante Mode per entrare in modalità di registrazione audio. Le luci di indicatore

rosso e blu rimarranno solide.

3.4.3. Premere una volta il pulsante di alimentazione per registrare solo audio. La spia

rossa inizia a lampeggiare.

3.4.4. Premere nuovamente il pulsante di alimentazione per interrompere la registrazione

audio. La spia rossa smette di lampeggiare e rimane solida con quella blu.

[Nota]:

1). Viene generato un video e salvato automaticamente ogni 15 minuti.

2). Formato audio: WAV

3.5. Visione notturna IR

Quando la fotocamera sta registrando video o è pronta a scattare una foto, tenere

premuto il pulsante modalità per 1 secondo per accendere i LED IR. La fotocamera vibra

per 1 secondo e la spia gialla si accende e rimane solida. Tenere premuto il pulsante

Mode per 1 secondo per disattivare i LED IR e la spia gialla si spegne.

IV. Video / immagine / caricamento di file audio

4.1. Spegnere la fotocamera, rimuovere la scheda Micro SD e inserirla in un lettore di schede.

4.2. Inserire il lettore di schede in una porta USB corretta del computer.

4.3. La fotocamera verrà riconosciuta come un'unità disco rimovibile.

4.4. È possibile accedere a tutti i file nella cartella "DCIM".

V. Impostazione del timbro di data e ora

5.1. Spegnere la fotocamera, rimuovere la scheda Micro SD e inserirla in un lettore di schede.

5.2. Inserire il lettore di schede in una porta USB corretta del computer.

5.3. La fotocamera verrà riconosciuta come un'unità disco rimovibile.

5.4. Fare clic sull'unità nella directory principale e all'interno della directory principale,

aprire il file denominato "timerset.txt".

5.5. Scrivere la data e l'ora correnti nel file "timerset.txt" con il formato corretto:

YYYY.MM.DD HH: MM: SS Y (Ad esempio: 2017.04.12 14:24:32 Y). Se non è necessario

il timbro di data e data sul video, è possibile aggiungere un "N" nel file "timerset.txt". (Ad

esempio: 2017.04.12 14:24:32 N). Salva questo file.

5.6. Riavviare la fotocamera e il sistema aggiorna automaticamente il programma.

VI. Ricarica

6.1. Spegnere la fotocamera e collegare la fotocamera ad una presa di alimentazione AC

utilizzando l'adattatore di alimentazione DC5V e il cavo USB fornito.

6.2. La spia rossa continua a lampeggiare durante il processo di caricamento.

6.3. Ci vorranno 3 ore per ottenere una carica completa.

6.4. La spia rossa rimane solida quando la fotocamera è completamente carica.

VII. Ripristino

Se per qualsiasi ragione la fotocamera smette di rispondere o non funziona correttamente, un

reset rapido lo ripristinerà al normale funzionamento.

Funzionamento: Quando la fotocamera è accesa, tenere premuto il pulsante Modalità,

quindi premere il pulsante di accensione; Tutte le spie si spengono e la fotocamera si spegne

automaticamente. Quindi è possibile riavviare la fotocamera con impostazioni predefinite di

fabbrica.

F9100

Guía del Usuario

I. Descripción del Producto

1. Botón de Modo

2. Botón de Encendido

3. Indicadora Luminosa Azul / Rojo / Amarillo

4. Pantalla del Visor

5. Micrófono

6. LEDs IR

7. Lente de la Cámara

8. Ranura para Tarjetas Micro SD

9. Mini Puerto USB

II. Qué hay en la caja

-1 × Videocámara Mini DV

-1 × Cable USB

-1 × Cordón

-1 × AC110-230V al Adaptador de la Corriente continua 5V

-1 × 8GB Micro SD Tarjeta (ya montada en la ranura para tarjetas Micro SD)

III. Operación

>> Antes de usar, asegúrese de que la cámara esté completamente cargada.

>> Asegúrese de que la tarjeta Micro SD ya esté formateada y esté bien instalada en la

ranura de tarjetas SD de la cámara, o no funcionará. Le recomendamos que utilice una

tarjeta SDHC de clase 10 Micro SD.

[Nota]:

Si no hay ninguna tarjeta Micro SD en la cámara, las luces indicadoras azul y roja

parpadearán 10 veces, luego la azul se apagará y la roja parpadeará 3 veces y luego se

apagará. La cámara se apagará automáticamente.

3.1. ENCENDIDO / APAGADO

3.1.1. Encienda la cámara presionando el botón de encendido una vez. La cámara

vibrará durante 1 segundo. Las luces indicadoras roja y azul se iluminarán durante 3

segundos, luego la luz indicadora azul se apagará y la roja permanecerá iluminada,

indicando que la cámara ha entrado en modo de espera automáticamente.

3.1.2. Apague la cámara presionando el botón de encendido durante 1 segundo en modo

de espera. La luz indicadora roja parpadeará 3 veces y se apagará justo después de que

la cámara vibre una vez.

[Nota]:

1). La cámara se apagará automáticamente si está en modo de espera sin ninguna operación durante

más de 3 minutos.

2). Si la cámara está agotando las pilas, se encenderán las luces indicadoras roja y azul, luego la azul

se apagará, mientras que la roja se iluminará durante 5 segundos y luego comenzará a parpadear

rápidamente. Espere 5 segundos y la cámara vibrará una vez y se apagará automáticamente.

3.2. GRABACIÓN DE VÍDEO

3.2.1. Encienda la cámara presionando el botón de encendido una vez. La cámara vibrará

durante 1 segundo. Las luces indicadoras roja y azul se iluminarán durante 3 segundos,

luego la luz indicadora azul se apagará y la roja permanecerá iluminada, indicando que la

cámara ha entrado en modo de espera automáticamente.

3.2.2. Espere 10 segundos. A continuación, pulse el botón de encendido una vez para

iniciar la grabación de vídeo. La luz indicadora roja seguirá parpadeando y la cámara

vibrará una vez.

3.2.3. Presione el botón de encendido una vez más para detener la grabación de vídeo.

La cámara vibrará una vez y la indicadora luminosa rojo permanecerá iluminada,

indicando que la cámara vuelve al modo de espera.

[Nota]:

1). Se generará un video clip y se guardará cada 5 minutos automáticamente.

2). La cámara puede grabar video durante 80 minutos continuamente con una carga completa.

3). Cada videoclip ocupará aproximadamente 805 MB de espacio de almacenamiento de la tarjeta

Micro SD.

4). Resolución de vídeo: 1920x1080P Formato de video: AVI

3.3. FOTOGRAFÍA DE CÁMARA / STILL

3.3.1. Encienda la cámara presionando el botón de encendido una vez. La cámara

vibrará durante 1 segundo. Las luces indicadoras roja y azul se iluminarán durante 3

segundos, luego la luz indicadora azul se apagará y la roja permanecerá iluminada,

indicando que la cámara ha entrado en modo de espera automáticamente.

3.3.2. Pulse el botón de modo una vez para entrar en modo de fotografía fija. La cámara

vibrará durante 1 segundo. La luz indicadora roja se apagará y la luz indicadora azul

permanecerá sólida.

3.3.3. Presione el botón de encendido una vez para tomar una foto. La cámara vibrará

una vez y la indicadora luminosa azul parpadeará una vez.

3.4. GRABACIÓN DE AUDIO

3.4.1. Encienda la cámara presionando el botón de encendido una vez. La cámara

vibrará durante 1 segundo. Las luces indicadoras roja y azul se iluminarán durante 3

segundos, luego la luz indicadora azul se apagará y la roja permanecerá iluminada,

indicando que la cámara ha entrado en modo de espera automáticamente.

3.4.2. Pulse el botón de modo una vez para entrar en modo de fotografía fija. Pulse de

nuevo el botón de modo para entrar en el modo de grabación de audio. Las luces

indicadoras roja y azul permanecerán sólidas.

3.4.3. Pulse el botón de encendido una vez para grabar sólo audio. La indicadora

luminosa rojo comenzará a parpadear.

3.4.4. Presione el botón de encendido una vez más para detener la grabación de audio.

La luz indicadora roja dejará de parpadear y permanecerá sólida con la azul.

[Nota]:

1). Se generará un video clip y se guardará cada 15 minutos automáticamente.

2). Formato de audio: WAV

3.5. IR NIGHT VISION

Cuando la cámara graba vídeo o está lista para tomar una fotografía, mantenga presionado

el botón de modo durante 1 segundo para encender los LED IR. La cámara vibrará durante

1 segundo y la luz indicadora amarilla se encenderá y permanecerá sólida. Mantenga

presionado el botón de modo durante 1 segundo para apagar los LEDs IR y la luz indicadora

amarilla se apagará.

IV. Carga de archivos de video / imagen / audio

4.1. Apague la cámara, retire la tarjeta Micro SD e insértela en un lector de tarjetas.

4.2. Inserte el lector de tarjetas en un puerto USB adecuado de la computadora de la PC.

4.3. La cámara se reconocerá como una unidad de disco extraíble.

4.4. Todos los archivos se pueden acceder en la carpeta "DCIM".

V. Establecimiento del sello de fecha y hora

5.1. Apague la cámara, retire la tarjeta Micro SD e insértela en un lector de tarjetas.

5.2. Inserte el lector de tarjetas en un puerto USB adecuado de la computadora de la PC.

5.3. La cámara se reconocerá como una unidad de disco extraíble.

5.4. Haga clic en la unidad en el directorio raíz y dentro del directorio raíz, abra el archivo

denominado "timerset.txt".

5.5. Escriba la fecha y hora actuales en el archivo "timerset.txt" con el formato correcto:

YYYY.MM.DD HH: MM: SS Y (Por ejemplo: 2017.04.12 14:24:32 Y). Si no necesita la

marca de hora y fecha en el material de vídeo, puede agregar una "N" en el archivo

"timerset.txt". (Por ejemplo: 2017.04.12 14:24:32 N). Guarde este archivo.

5.6. Reinicie la cámara y el sistema actualizará el programa automáticamente.

VI. Cargando

6.1. Apague la cámara y conecte la cámara a una toma de corriente de CA con el

adaptador de corriente DC5V y el cable USB suministrado.

6.2. La luz indicadora roja seguirá parpadeando durante el proceso de carga.

6.3. Tardará 3 horas en obtener una carga completa.

6.4. La luz indicadora roja permanecerá sólida cuando la cámara esté completamente

cargada.

VII. Restablecimiento

Si por alguna razón, la cámara deja de responder o no funciona correctamente, un

restablecimiento rápido volverá a su funcionamiento normal.

Operación: Cuando la cámara está encendida, presione y mantenga presionado el botón de

modo, luego presione el botón de encendido; Todas las luces indicadoras se apagan y la

cámara se apaga automáticamente. A continuación, puede reiniciar la cámara con los ajustes

predeterminados de fábrica.

F9100

取扱説明書

I.製品の概要

1.モードボタン

2.電源ボタン

3.青/赤/黄インジケータライト

4.ビューファインダーの 表示

5.マイク

6.赤外線LED

7.カメラレンズ

8.マイクロSDカ ー ド ス ロ ット

9.ミニUSBポ ート

II.ボックス の 内 容

-1×ミニDVビデオカメラ

-1×USBケーブル

-1×ストラップ

-1×AC110-230V〜DC5V電源アダプタ

-1×8GBの マイクロ SDカ ー ド（ す で に MicroSDカードスロットに装着済み）

III.操作

>>使用する前に、カメラが完全に充電されていることを確認してください。

>>Micro SD カードがすでにフォーマットされており、カメラのSDカードスロットにしっかり

と固定されていることを確認してください。SDHCClass10MicroSDカードを使用することを

お勧めします。

[注意]：

カメラにマイクロSDカードが装着されていない場合、青色と赤色のインジケータが10回点

滅し、青色の点滅が消え、赤色の点滅が3

回点滅して消灯します。カメラは自動的にシャットダウンし

ます。

3.1.電源ON/OFF

3.1.1.電源ボタンを1回押してカメラの電源を入れます。カメラは1秒間振動します。赤と青の両

方のインジケータライトが3

秒間点灯すると、青色のインジケータランプは消灯し、赤色のラン

プは 点灯したままに なり、カメラが自動的にスタンバ イモードに 入ったことを示します。

3.1.2.スタンバイモードで電源ボタンを1秒間押してカメラの電源を切ってください。赤いイン

ジケータランプが 3回点滅し、カメラが1回振動した直後に消灯します。

[注意]：

1）.3分以上何も操作せずにスタンバイ状態になると、カメラは自動的にシャットダウンします。

2）.

カメラの電池残量が少なくなると、赤と青の両方のインジケータランプが点灯し、青色のインジケ

ータランプが消灯し、赤色のランプが5秒間点灯してから速く点滅し始めます。5秒間 待ってからカメラ

が一度振動し、自動的にシャットダウンします。

3.2.ビデオ録画

3.2.1.電源ボタンを1回押してカメラの電源を入れます。カメラは1秒間振動します。赤と青の両

方のインジケータライトが3

秒間点灯すると、青色のインジケータランプは消灯し、赤色のラン

プは 点灯したままに なり、カメラが自動的にスタンバ イモードに 入ったことを示します。

3.2.2.10秒待ってください。電源 ボタンを 1回押して録 画を開 始します。赤 いインジケータラン

プが点滅し続け、カメラは一度振動します。

3.2.3.

電源ボタンをもう一度押すと、録画を停止します。カメラが一度振動し、赤色のインジケ

ータランプが 点灯したままに なり、カメラがスタンバ イモードに 戻ったことを示します。

[注意]：

1）.ビデオクリップが生成され、5分ごとに自動的に保存されます。

2）.カメラはフル充電で連続して80分間ビデオを記録できます。

3）.各 ビ デ オクリップ は、MicroSDカード の 約 805MBの記憶領域を占有します。

4）.ビデオ解像度：1920x1080Pビデオフォーマット：AVI

3.3.カメラ/静止画撮影

3.3.1.電源ボタンを1回押してカメラの電源を入れます。カメラは1秒間振動します。赤と青の両

方のインジケータライトが3

秒間点灯すると、青色のインジケータランプは消灯し、赤色のラン

プは 点灯したままに なり、カメラが自動的にスタンバ イモードに 入ったことを示します。

3.3.2.静止画撮影モードに入るには、モードボタンを1回押します。カメラは1秒間振動します。

赤のインジケータランプ が消灯し、青 のインジケータランプが点 灯します。

3.3.3.電源ボタンを1

回押して写真を撮影します。カメラが一度振動し、青のインジケータラン

プが一度点滅します。

3.4.オーディオ録音

3.4.1.電源ボタンを1回押してカメラの電源を入れます。カメラは1秒間振動します。赤と青の両

方のインジケータライトが3

秒間点灯すると、青色のインジケータランプは消灯し、赤色のラン

プは 点灯したままに なり、カメラが自動的にスタンバ イモードに 入ったことを示します。

3.4.2.静止画撮影モードに入るには、モードボタンを1回押します。モードボタンをもう一度押

して音声録音モードにします。赤と青の両方のインジケータライトは点灯したままです。

3.4.3.オーディオのみを録音するには、電源ボタンを1回押します。赤色のインジケータランプ

が点滅を開始します。

3.4.4.

電源ボタンをもう一度押すと、録音を停止します。赤色のインジケータランプは点滅を停

止し、青色のインジケータランプは点灯し続けます。

[注意]：

1）.ビデオクリップが自動的に生成され、15分ごとに自動的に保存されます。

2）.オーディオ形式：WAV

3.5.IRナイトビ ジョン

カメラがビデオを録画中または撮影準備ができたら、モードボタンを1秒間押してIR LEDを点

灯させます。カメラが1

秒間振動し、黄色のインジケータランプが点灯して点灯します。モード

ボタンを 1秒間押し続けると、IRLEDが消灯し、黄色のインジケータランプが消灯します。

IV.ビデオ/画像/オー ディオファイル のアップ ロード

4.1.カメラの電源を切り、MicroSDカードを取り出してカードリーダー に挿 入します。

4.2.カードリーダーを適切なPCコンピュータの USBポートに挿入します。

4.3.カメラはリムーバブルディスクドライブとして認識されます。

4.4.すべてのファイルは"DCIM"フォルダからアクセスできます。

V.設定時間/日付スタンプ

5.1.カメラの電源を切り、MicroSDカードを取り出してカードリーダー に挿 入します。

5.2.カードリーダーを適切なPCコンピュータの USBポートに挿入します。

5.3.カメラはリムーバブルディスクドライブとして認識されます。

5.4. ルートディレクトリ内のドライブをクリックし、ルートディレクトリ内で"timerset.txt"とい

う名前のファイルを開きます。

5.5.現在の日付と時刻を「timerset.txt」ファイルに正しい形式で書き込みます。

YYYY.MM.DDHH：MM：SSY（ 例：2017.04.1214:24:32Y）。ビデオフッテージ に時 間と日付 の

スタンプが必要ない場合は、「timerset.txt」フ ァ イ ル に「 N」を追加できます。（ 例：2017.04.12

14:24:32N）。このファイルを保存します。

5.6.カメラを再起動すると、システムが自動的にプログラムをアップグレードします。

VI.充電

6.1.付属のDC5V電源アダプタとUSBケーブルを使用して、カメラの電源を切り、カメラをコ

ンセントの AC電源に接続します。

6.2.赤いインジケータランプは充電中に点滅し続けます。

6.3.フル充電をするには3時間かかります。

6.4.カメラが完全に充電されると、赤色のインジケータランプが点灯します。

VII.リ セ ット

何らかの理由でカメラが応答しなくなった場合、または正常に動作していない場合、クイッ

クリセットを実行すると通常の動作に戻ります。

操 作：カメラの電源が入ったら、モードボタンを押したまま電源ボタンを押します。すべての

ランプが消灯し、カメラは自動的にシャットダウンします。その後、工場出荷時の設定でカメ

ラを再起動できます。
