Manuel utilisateur
Winup V-Light
Xtremcam.com
FFoonnccttiioonnss
Merci pour l’achat de votre camera Winup. Le processeur haute performance de la caméra Winup est adapté à la
capture vidéo en haute définition, aux prises de vues dynamiques, supporte le format AVI et offre des photos
nettes. Le design unique et compacte de la camera Winup permet de l’utiliser dans différentes activités et ainsi
enregistrer simplement des moments de la vie quotidienne. Merci de lire et conserver ce manuel afin d’utiliser
correctement votre camera Winup.
Xtremcam.com
PPrréésseennttaattiioonn
Modes :
-Mode photo
-Mode vidéo
-Mode embarqué
Lentille
Indicateur Led de
fonctionnement
Marche/Arrêt
Déclencheur
Indicateur Led de
charge
Ecran LCD
UUttiilliissaattiioonn
USB Cable
Indicateur Led de
charge en fonction
1. Charge de la batterie lithium
Connecter la camera à l’ordinateur pour débuter la charge. L’indicateur Led de charge est en fonction et
s’éteindra automatiquement une fois la charge de la batterie terminée. La charge dure entre 2 et 4 heures.
Xtremcam.com

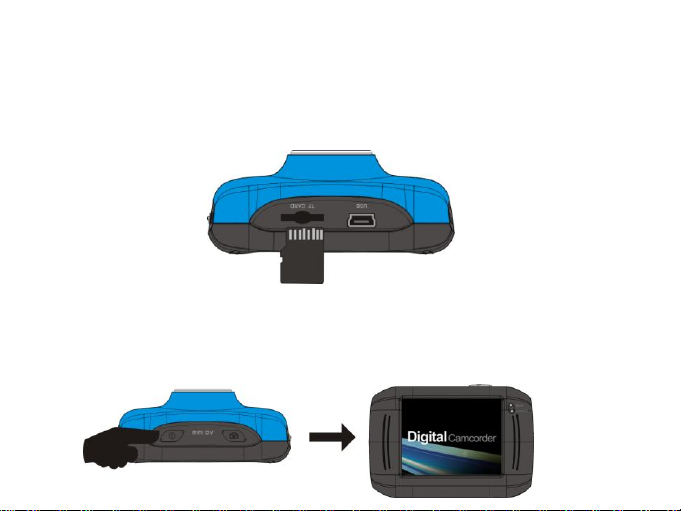

2. Utilisation de la carte mémoire
1. Pousser sans forcer la carte mémoire dans son emplacement jusqu’à ce que celle-ci s’enclenche.
2. Pour éjecter la carte mémoire, exercer une petite pressions sur celle-ci afin qu’elle sorte de son logement.
Note: La caméra n’est pas équipée de mémoire interne et nécessite une carte mémoire.
3. Marche / Arrêt
3.1 Marche: Presser le bouton MARCHE durant 3 secondes.
Xtremcam.com
3.2. Arrêt: Presser le bouton ARRET .
Arrêt automatique : Lorsque la durée d'inactivité de la caméra atteint l'heure d'arrêt automatique, elle
s’éteindra automatiquement pour économiser l'énergie. La durée par défaut de cet appareil pour l'arrêt
automatique est de 5 minutes.
3.3. Arrêt lorsque la batterie est faible: Lorsque la puissance de la batterie est insuffisante, l'écran LCD
affichera un icône. Lorsque l'icône se transforme en rouge et clignote, la caméra s’éteindra
automatiquement.
4. Modes de fonctionnement
Trois modes sont disponibles pour cette caméra, le mode photo, le mode enregistrement vidéo et le mode
embarqué voiture. Le changement de mode d’effectue via le commutateur situé sur le côté après le
démarrage de la caméra.
Mode
Mode
vidéo
Mode
embarqué
Mode Switch
5. Indicateur Led
Mode enregistrement photo: Pour capturer des photos (Symbole appareil photo)
Mode enregistrement vidéo: Pour capturer des vidéos (Symbole camescope)
Mode embarqué: Pour capturer des vidéos en continu (Symbole voiture)
(Dans ce mode, plusieurs sections de 5 minutes seront créées à la suite)
Indicateur Led “en fonctionnement”: Quand la camera est en fonction (enregistrement vidéo, photo…), la
led « busy » est éclairée.
Indicateur Led “en charge”: Quand la camera est en charge, la led “charge” est éclairée.
6. Mode enregistrement vidéo
Lorsque ce mode est sélectionné, presser le déclencheur ou exercer une pression au centre de l’écran tactile
pour débuter l’enregistrement video. Presser le déclencheur ou exercer à nouveau une pression au centre de
l’écran tactile pour stopper l’enregistrement. Si la carte mémoire est pleine ou si la batterie est faible, la
camera stoppera automatiquement l’enregistrement video.
1 00:12:18: Durée d’enregistrement effectuée.
2 : Signifie que la camera est en mode enregistrement vidéo.
3 : Sélection de la résolution 720P/VGA.
4 : Signifie que la carte mémoire est insérée.
5 : Zoom digital avant.
6 : Zoom digital arrière.
7 : Cliquer sur cet icône pour effectuer un
enregistrement vidéo ou photo.
8 : Niveau de batterie.
9 : Indicateur de zoom, x1, x2, x3….
10 : Cliquer sur cet icône pour passer en mode lecture .
7 Mode enregistrement photo:
Lorsque ce mode est sélectionné, presser le déclencheur ou exercer une pression au centre de l’écran tactile
pour capturer une photo.
1 0/1234: Indique le nombre de photos prise.
2 : Signifie que la camera est en mode enregistrement
photo.
3 : Sélection de la résolution 1M/3M/5M.
4 : Signifie que la carte mémoire est insérée.
5 : Zoom digital avant.
6 : Zoom digital arrière..
7 : Cliquer sur cet icône pour effectuer un
enregistrement vidéo ou photo.
8 : Niveau de batterie.
9 : Indicateur de zoom, x1, x2, x3….
10 : Cliquer sur cet icône pour passer en mode lecture .
8 Mode embarqué:
Lorsque ce mode est sélectionné, presser le déclencheur ou exercer une pression au centre de l’écran tactile
pour débuter l’enregistrement video. Dans ce mode, plusieurs sections de 5 minutes seront créées à la suite.
La caméra enregistre en continu.
Lorsque la carte mémoire est pleine, la camera enregistre à nouveau par dessus les premiers enregistrements
video.
1 00:12:18: Durée d’enregistrement effectuée.
2 : Signifie que la camera est en mode enregistrement vidéo.
3 : Sélection de la résolution 720P/VGA.
4 : Signifie que la carte mémoire est insérée.
5 : Zoom digital avant.
6 : Zoom digital arrière.
7 : Cliquer sur cet icône pour effectuer un
enregistrement vidéo ou photo.
8 : Niveau de batterie.
9 : Indicateur de zoom, x1, x2, x3….
10 : Cliquer sur cet icône pour passer en mode lecture .
Note: Dans ce mode, l’écran se met automatiquement en veille pour économiser la batterie. Presser le
déclencheur ou l’écran pour l’afficher à nouveau.
9 Mode lecture:
9.1 Pour accéder à ce mode, cliquer sur l’icône ( ) :
1 : Format du fichier.
2 : Nombre de fichiers.
3 : Dossier actuel
4 : Avancer.
5 : Reculer.
6 : Supression du fichier.
7 : Cliquer sur cet icône pour lire le fichier.
8 : Cliquer sur cet icône pour revenir au mode précédent (enregistrement vidéo).

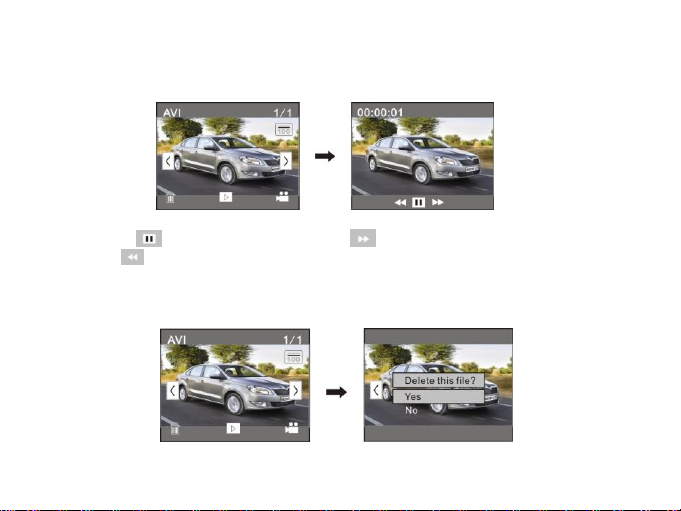

9.2 Lecture des fichiers vidéo:
Cliquer sur pour mettre en pause, cliquer sur pour effectuer une avance rapide, et cliquer sur
9.3 Suppression du fichier:
Cliquer sur YES pour effacer la video ou sur NO pour annuler la suppression.
pour effectuer un retour rapide.
Connection à l’ordinateur
1. Connecter la caméra
La caméra est plug and play et ne nécessite donc aucun driver ou pilote à partir de windows vista et
supérieur . Connecter simplement la caméra à l’ordinateur via le cable U SB inclus pour accéder au fichier et
recharger la batterie.
Xtremcam.com
Caractéristiques de la caméra WINUP HD V-Light :
- Capteur CMOS 1.3 Méga Pixels
- Ecran LCD couleur 2 pouces (5 centimètres)
- Caisson étanche jusqu'à 10 mètres de profondeur
- Angle de vue: 120°
- Résolution vidéo:
720P: 1280x720P (16/9) ) à 30 images par seconde
VGA: 640x480P (4/3) à 60 images par seconde
- Résolution photo: 1280x1024 (1M); 2048×1536 (3M); 2560×1920 (5M)
- Zoom digital 4X
- Format vidéo: Fichier ".AVI"
- Contrôle d'exposition automatique
- Balance des blancs automatique
- Microphone intégré
- Stockage sur carte mémoire MicroSD&SDHC jusqu'à 32Go.
- Connexion à l'ordinateur par câble USB2.0
- Compatible PC Windows XP2 & Vista, MAC OS X10.4.11 et supérieur
- Batterie rechargeable Lithium 300mAh (1 heure d'autonomie)
- Charge par chargeur secteur 220V ou chargeur allume-cigare inclus.
- Temps de charge: Environ 3 heures
- Pas de vis standard photo sur socle caméra et sur caisson étanche pour trépied et fixations génériques.
- Températures de fonctionnement: de -10°C (avec caisson) à 50°C
- Dimensions de la caméra: 67x47x29mm
- Poids de la caméra: 46 grammes avec batterie !
- Dimensions du caisson étanche: 79x59x39mm
