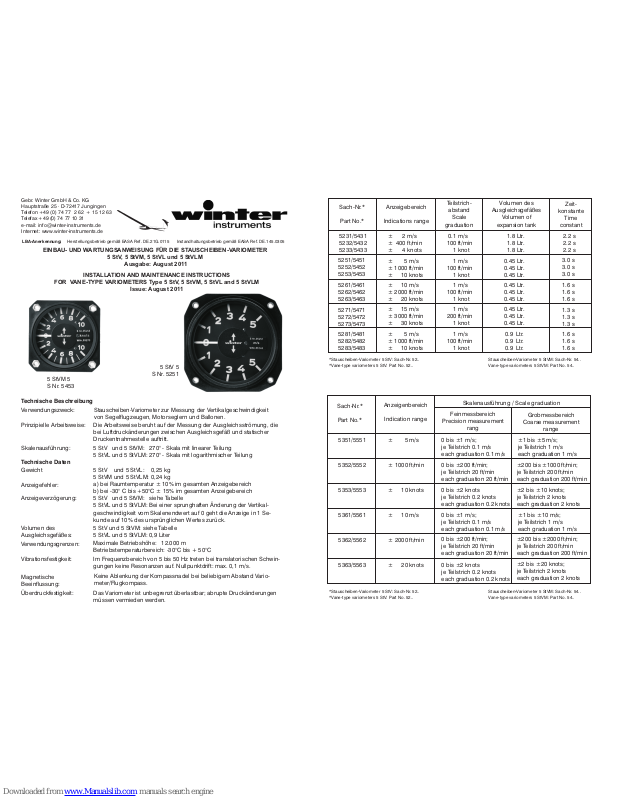

Winter Instruments 5 StVLM, 5 StVM, 5 StVL Installation And Maintenance Instructions

LBA-Anerkennung: Herstellungsbetrieb gemäß EASA Ref. DE.21G.0115 Instandhaltungsbetrieb gemäß EASA Ref. DE.145.0305

Technische Beschreibung

Verwendungszweck:

Skalenausführung:

Prinzipielle Arbeitsweise:

Technische Daten

Gewicht

Anzeigefehler:

Anzeigeverzögerung:

Volumen des
Ausgleichsgefäßes:

Vibrationsfestigkeit:

Verwendungsgrenzen:

Stauscheiben-Variometer zur Messung der Vertikalgeschwindigkeit
von Segelflugzeugen, Motorseglern und Ballonen.

5 StV und 5 StVM: 270° - Skala mit linearer Teilung
5 StVL und 5 StVLM: 270° - Skala mit logarithmischer Teilung

Die Arbeitsweise beruht auf der Messung der Ausgleichsströmung, die
bei Luftdruckänderungen zwischen Ausgleichsgefäß und statischer
Druckentnahmestelle auftritt.

5 StV und 5 StVL: 0,25 kg
5 StVM und 5 StVLM: 0,24 kg

5 StV und 5 StVM: siehe Tabelle
5 StVL und 5 StVLM: 0,9 Liter

.
Im Frequenzbereich von 5 bis 50 Hz treten bei translatorischen Schwin-

gungen keine Resonanzen auf. Nullpunktdrift: max. 0,1 m/s.
Keine Ablenkung der Kompassnadel bei beliebigem Abstand Vario-

meter/Flugkompass.
Das Variometer ist unbegrenzt überlastbar; abrupte Druckänderungen

müssen vermieden werden.

Maximale Betriebshöhe: 12.000 m
Betriebstemperaturbereich: -30°C bis + 50°C

5 StV und 5 StVM: siehe Tabelle
5 StVL und 5 StVLM: Bei einer sprunghaften Änderung der Vertikal­geschwindigkeit vom Skalenendwert auf 0 geht die Anzeige in 1 Se­kunde auf 10% des ursprünglichen Wertes zurück.

a) bei Raumtemperatur ± 10% im gesamten Anzeigebereich
b) bei -30° C bis +50°C ± 15% im gesamten Anzeigebereich

EINBAU- UND WARTUNGSANWEISUNG FÜR DIE STAUSCHEIBEN-VARIOMETER

5 StV, 5 StVM, 5 StVL und 5 StVLM

Ausgabe: August 2011

INSTALLATION AND MAINTENANCE INSTRUCTIONS

FOR VANE-TYPE VARIOMETERS Type 5 StV, 5 StVM, 5 StVL and 5 StVLM

Issue: August 2011

Magnetische
Beeinflussung:

Überdruckfestigkeit:

Sach-Nr.*

Part No.*

Anzeigebereich

Indications range

Teilstrich-

abstand

Scale

graduation

Volumen des

Ausgleichsgefäßes

Volumen of

expansion tank

Zeit-

konstante

Time

constant

5231/5431
5232/5432
5233/5433

5251/5451
5252/5452
5253/5453

5261/5461
5262/5462
5263/5463

5271/5471
5272/5472
5273/5473

5281/5481
5282/5482
5283/5483

± 2 m/s
± 400 ft/min
± 4 knots

± 5 m/s
± 1000 ft/min
± 10 knots

± 10 m/s
± 2000 ft/min
± 20 knots

± 15 m/s
± 3000 ft/min
± 30 knots

± 5 m/s
± 1000 ft/min
± 10 knots

0.1 m/s
100 ft/min
1 knot

1 m/s
100 ft/min
1 knot

1 m/s
100 ft/min
1 knot

1 m/s
200 ft/min
1 knot

1 m/s
100 ft/min
1 knot

1.8 Ltr.

1.8 Ltr.

1.8 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.45 Ltr.

0.9 Ltr.

0.9 Ltr.

0.9 Ltr.

2.2 s

2.2 s

2.2 s

3.0 s

3.0 s

3.0 s

1.6 s

1.6 s

1.6 s

1.6 s

1.6 s

1.6 s

1.3 s

1.3 s

1.3 s

*Stauscheiben-Variometer 5 StV: Sach-Nr. 52..
*Vane-type variometers 5 StV: Part No. 52..

*Stauscheiben-Variometer 5 StV: Sach-Nr. 52..
*Vane-type variometers 5 StV: Part No. 52..

Stauscheiben-Variometer 5 StVM: Sach-Nr. 54..
Vane-type variometers 5 StVM: Part No. 54..

Stauscheiben-Variometer 5 StVM: Sach-Nr. 54..
Vane-type variometers 5 StVM: Part No. 54..

Sach-Nr.*

Part No.*

Anzeigenbereich

Indication range

Skalenausführung / Scale graduation

Feinmessbereich

Precision measurement

rang

Grobmessbereich

Coarse measurement

range

5351/5551

5352/5552

5353/5553

5361/5561

5362/5562

5363/5563

± 5 m/s

± 10 m/s

± 1000 ft/min

± 2000 ft/min

± 10 knots

± 20 knots

0 bis ±1 m/s;
je Teilstrich 0.1 m/s
each graduation 0.1 m/s

0 bis ±1 m/s;
je Teilstrich 0.1 m/s
each graduation 0.1 m/s

0 bis ±200 ft/min;
je Teilstrich 20 ft/min
each graduation 20 ft/min

0 bis ±200 ft/min;
je Teilstrich 20 ft/min
each graduation 20 ft/min

0 bis ±2 knots
je Teilstrich 0.2 knots
each graduation 0.2 knots

0 bis ±2 knots
je Teilstrich 0.2 knots
each graduation 0.2 knots

±1 bis ±5 m/s;
je Teilstrich 1 m/s
each graduation 1 m/s

±1 bis ±10 m/s;
je Teilstrich 1 m/s
each graduation 1 m/s

±200 bis ±1000 ft/min;
je Teilstrich 200 ft/min
each graduation 200 ft/min

±200 bis ±2000 ft/min;
je Teilstrich 200 ft/min
each graduation 200 ft/min

±2 bis ±10 knots;
je Teilstrich 2 knots
each graduation 2 knots

±2 bis ±20 knots;
je Teilstrich 2 knots
each graduation 2 knots

5 StVM 5
S Nr. 5453

5 StV 5

S Nr. 5251

Gebr. Winter GmbH & Co. KG
Hauptstraße 25 · D-72417 Jungingen
Telefon [phone] + 15 12 63
Telefax [phone]
e-mail: [e-mail]
Internet: www.winter-instruments.de

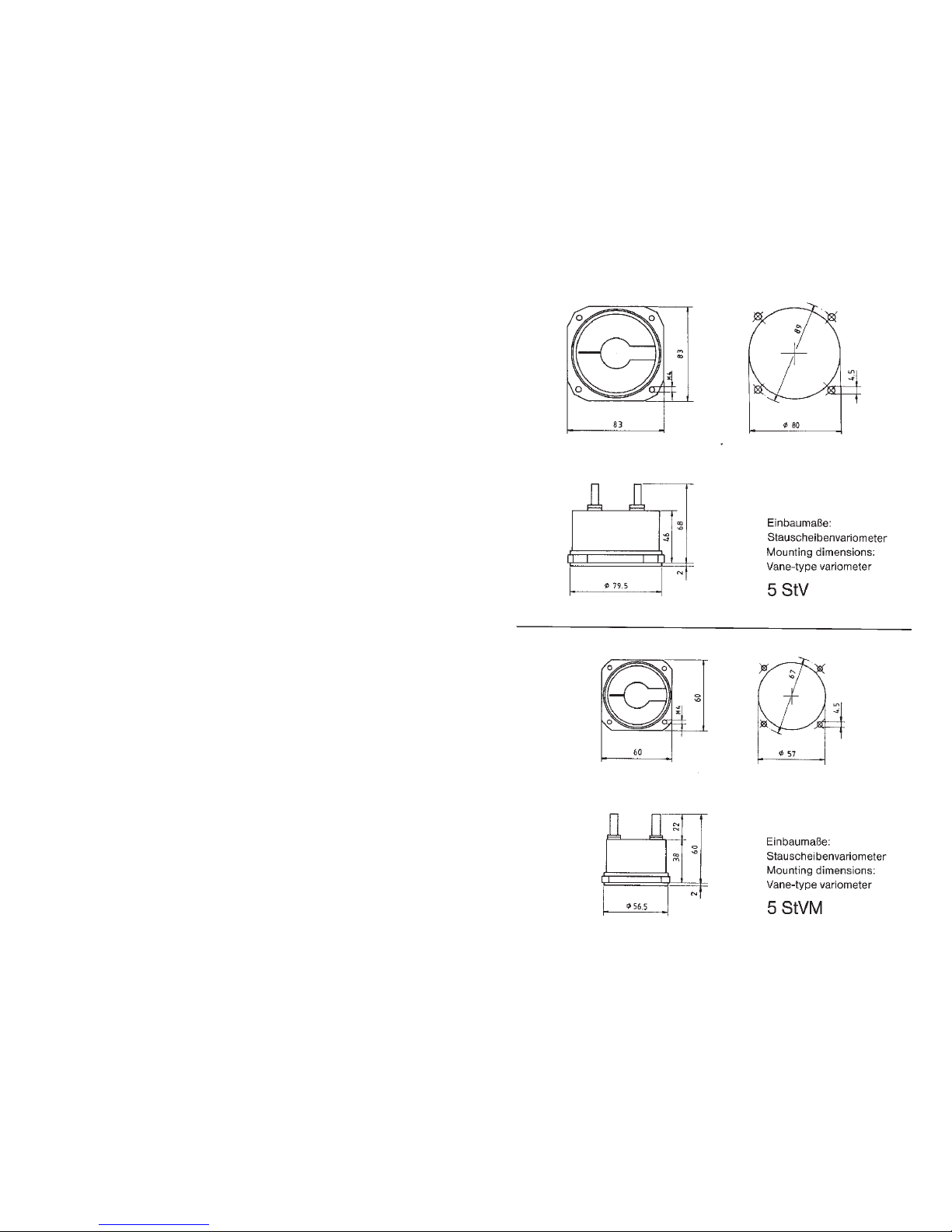

EINBAUVORSCHRIFTEN

Einbau:

Die Einbaumaße der Stauscheiben-Variometer 5 STV u. 5 StVL entsprechen der sog. großen
Norm. Der Durchmesser des Ausbruchs im Instrumentenbrett beträgt 80 mm, der Lochkreis­durchmesser am Befestigungsflansch 89 mm. - Die Einbaumaße der Stauscheiben-Variometer
5 StVM u. 5 StVLM entsprechen der sog. kleinen Norm. Der Durchmesser des Ausbruchs im
Instrumentenbrett beträgt 57 mm, der Lochkreisdurchmesser am Befestigungsflansch 66,7 mm.

-Zur Befestigung sind Linsenkopfschrauben M 4 zu verwenden. Die spannungsfreie Halterung der
Geräte setzt ein ebenes Instrumentenbrett und maßhaltige Befestigungslöcher voraus. Das
Instrumentenbrett sollte gut abgefedert sein.

Anschluss:

Die Variometer müssen an den statischen Druck und an ein Ausgleichsgefäß angeschlossen
werden. Das Volumen des Ausgleichsgefäßes muss mit dem Volumen übereinstimmen, für
welches das Gerät geeicht wurde. Die Abnahme des statischen Drucks erfolgt entweder durch
den zweiten Anschluss des Staurohrs oder durch statische Drucksonden, die an den
Rumpfseitenwänden angebracht sind. Der Ort der Druckabnahme ist so zu wählen, dass durch
die Umströmung des Flugzeugrumpfes keine Fehler hervorgerufen werden.

Bei Segelflugzeugen empfiehlt es sich, die Variometer statt an den statischen Druck an eine
Unterdruckdüse mit dem Beiwert - 1 anzuschließen (Totalenergie-Kompensation).

Die Schlauchleitungen sollten möglichst kurz sein und dürfen keine starken Krümmungen oder
Verdrehungen aufweisen. Ein Einknicken der Schlauchleitungen ist unbedingt zu vermeiden.
Schläuche und Anschlüsse müssen absolut dicht sein. Die Geräte müssen vor eindringendem
Wasser geschützt werden. Lassen sich die Leitungen von den Druckabnahmen zum Gerät nicht
aufwärts verlegen, so sollte an der tiefsten Stelle der Schlauchleitungen ein Wasserabscheider
(Wassersack) eingebaut werden.

Prüfung auf Dichtigkeit:

Vor Inbetriebnahme muss eine Prüfung auf Dichtigkeit vorgenommen werden. Wenn der Luft­fahrzeughersteller hierfür keine speziellen Anweisungen festgelegt hat, kann unsere Standard­Anweisung für die Dichtigkeitsprüfung, Ausgabe Januar 1978, herangezogen werden.

WARTUNGSVORSCHRIFTEN

Die Prüfung auf Dichtigkeit ist mindestens einmal jährlich durchzuführen. Ansonsten kann das
Gerät wartungsfrei betrieben werden.

NACHPRÜFUNG UND REPARATUR

Die Funktionstüchtigkeit und Messgenauigkeit der Geräte bleibt normalerweise über lange Zeit
erhalten. Sollte eine Nachprüfung oder Reparatur erforderlich sein, so ist das Gerät an den
Hersteller oder einen hierfür geeigneten luftfahrttechnischen Betrieb einzusenden. Auf eine
stoßmindernde Verpackung ist dabei zu achten, und die Anschlüsse sind abzudichten. Von
unsachgemäßen Eingriffen in das Messwerk des Variometers ist unbedingt abzuraten.

Wir empfehlen, Variometer nach 5 Jahren einer Nachprüfung zu unterziehen.

1 ) Prüfschein nach EASA Formblatt 1, POE
2 ) Einbau- und Wartungsanweisung

BEGLEITUNTERLAGEN

Neues Gerät:

Gebrauchtes Gerät:

1 ) Prüfschein nach EASA Formblatt 1, POE

Technical Description

Purpose:

Principal mode
of operation:

Scale types:

Vane-type variometer for measurement of vertical speed of gliders, microlights
and balloons.

The instrument works by measurement of the balancing flow which occurs with
changes in air pressure between a balancing vessel and a static pressure
tapping point.

5 StV and 5 StVM: 270° - with linear graduations
5 StVL and 5 StVLM: 270° - with logarithmic graduations

5 StV and 5 StVL: 0,25 kg
5 StVM and 5 StVLM: 0,24 kg

5 StV and 5 StVM: see table
5 StVL and 5 StVLM: 0,9 litre

.

No resonances occur from translatory oscillation in the frequency range
5 to 50Hz. Zero point drift: 0.1 m/s max.

No deflection of the compass needle at any distance between variometer and
aircraft compass.

The variometer ca be continuously overloaded; abrupt pressure changes must be
avoided.

5 StV and 5 StVM: see table
5 StVL and 5 StVLM: When there is a sudden change in vertical speed from the
upper limit of the scale to 0, the indication returns to 10% of the original value in
1 second.

a) at room temperature ± 10% over the whole range
b) at -30° C to +50°C ± 15% over the whole range

Technical Data

Weight:

Indication error:

Indication delay:

Volume of the
expansions tank:

Application limits:

Vibration resistance:

Magnetic effects:

Overpressure
resistance:

Max. operating height: 12.000 m
Operating temperature range: -30°C to + 50°C

ACHTUNG

Diese Ausgabe ersetzt alle Ausgaben früheren Datums.
