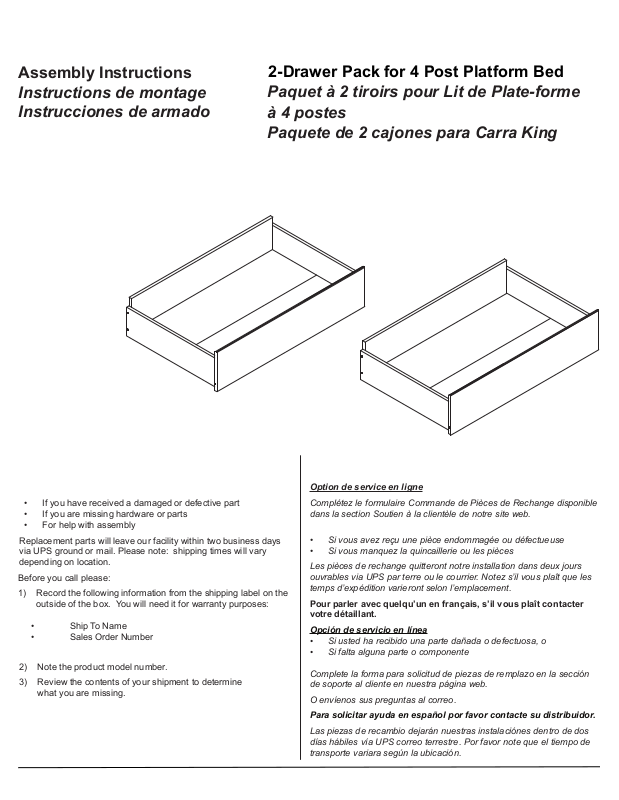

Assembly Instructions
2-Drawer Pack for 4 Post Platform Bed
Instructions de montage
Instrucciones de armado
Paquet à 2 tiroirs pour Lit de Plate-forme
à 4 postes
Paquete de 2 cajones para Carra King
• If you have received a damaged or defective part
• If you are missing hardware or parts
• For help with assembly
Replacement parts will leave our facility within two business days
via UPS ground or mail. Please note: shipping times will vary
depending on location.
Before you call please:
1) Record the following information from the shipping label on the
outside of the box. You will need it for warranty purposes:
• Ship To Name
• Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine
what you are missing.
Option de service en ligne
Complétez le formulaire Commande de Pièces de Rechange disponible
dans la section Soutien à la clientèle de notre site web.
• Si vous avez reçu une pièce endommagée ou défectueuse
• Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours
ouvrables via UPS par terre ou le courrier. Notez s’il vous plaît que les
temps d’expédition varieront selon l’emplacement.
Pour parler avec quelqu’un en français, s’il vous plaît contacter
votre détaillant.
Opción de servicio en línea
• Si usted ha recibido una parte dañada o defectuosa, o
• Si falta alguna parte o componente
Complete la forma para solicitud de piezas de remplazo en la sección
de soporte al cliente en nuestra página web.
O envíenos sus preguntas al correo.
Para solicitar ayuda en español por favor contacte su distribuidor.
Las piezas de recambio dejarán nuestras instalaciónes dentro de dos
días hábiles vía UPS correo terrestre. Por favor note que el tiempo de
transporte variara según la ubicación.
Required Tools
Outils requis
Herramientas necesarias
Caution
Do not over tighten any screw.
The last few turns of each screw should be done very slowly
or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse de la
foreuse pour les derniers deux tours de vis ou vissez-les
lentement à la main.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas de
cada tornillo deben hacerse muy lentamente o con la mano.
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier TOUTES les pièces et le maté-
riel an de s’assurer que tout est inclus.
ANTES DE COMENZAR
Identique TODOS las partes y componentes
para estar seguro que todo está incluido
Page 2 of 8
Parts and Hardware for 2 Drawers
Pièces et Quincaillerie pour 2 Tiroirs
Piezas & Componentes para dos cajones
Conrmat Screw (8)
Vis d’assemblage Conrmat
Tornillos Con irmat
24mm Green Twister Dowel (8)
Goujons verts à visser 24mm
Clavija verde giratoria
Casters (10)
Roulettes
Ruedas
RM-8005
Screw Cover Cap (8)
Capuchons des vis
Cubierta de tuercas
white / blanc / blanco
Blue Rapid Rod (12)
Tige rapide bleu
Clavija azul de ajuste rápido
D4
Wood Dowel (12)
Goujons de bois
Clavija de madera
Zinc Cam (20)
Cames zinc
Tuercas de ijación de
zinc
Drawer Slide Screw (20)
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
Cam Cover Cap (8)
Capuchons de cames
Cubierta de tuercas
white / blanc / blanco
D3
Parts / Pièces / Piezas
Drawer Front (2)
Devant du tiroir
Frente del cajón
black / noir / negro
espresso
gray / gris
white / blanc / blanco
Left Drawer Side (2)
Côté gauche du tiroir
Lado del cajón
izquierdo
white
blanc
blanco
D2
D5
D3D2
Right Drawer Side (2)
Côté droit du tiroir
Lado del cajón
derecho
white
blanc
blanco
D6
D4
Drawer Back (2)
Arrière du tiroir
Parte posterior
del cajón
white
blanc
blanco
D1
D5
Drawer Bottom (2)
Fond du tiroir
Fondo del cajón
white
blanc
blanco
D6D1
Stabilizer (6)
Renforcement
Estabilizador
Unnished
non-ni
sin acabado
Page 3 of 8
1
Follow these steps for EACH drawer
Suivez ces étapes pour CHAQUE tiroir
Siga estos pasos para CADA cajón
D3
D2
2
Goujons de bois
Clavija de madera
x4
Small Zinc Cam
Petite ferrure en zinc
Tuercas de jación
pequeña de zinc
x3
Blue Rapid Rod
Tige rapide bleu
Clavija azul de ajuste rápido
D4
x3
Wood Dowel
Page 4 of 8
3
D4
D2
Conrmat Screw
Vis d’assemblage Conrmat
Tornillos Conrmat
4
D4
x4
D3
D2
Page 5 of 8
5a
D6
D6
D6
x10
Drawer Slide Screw
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
x6
Zinc Cam
Ferrure en zinc
Tuercas de jación de zinc
5b
D2
D6
D6
D4
D6
D3
x3
Page 6 of 8
6
Unnished side to the bottom
Côté non-ni au bas
Lado sin acabado hacia abajo
Page 7 of 8
7a
x4
24mm Green Twister Dowel
Goujons verts à visser 24mm
Clavija verde giratoria
x3
Blue Rapid Rod
Tige rapide bleu
Clavija azul de ajuste rápido
x3
Wood Dowel
Goujons de bois
Clavija de madera
D1
7b
D1
x7
Page 8 of 8
