TM

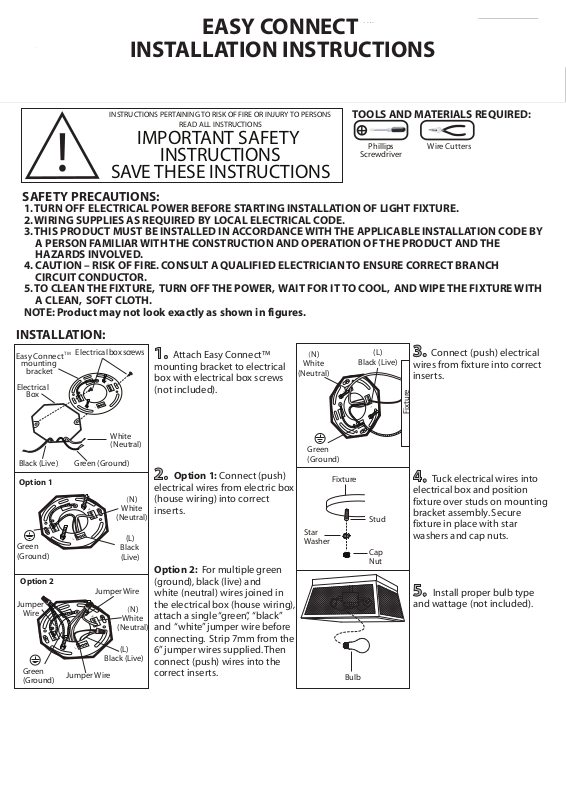

EASY CONNECT
INSTALLATION INSTRUCTIONS
IFM1065A14
10/20
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. CAUTION – RISK OF FIRE. CONSULT A QUALIFIED ELECTRICIAN TO ENSURE CORRECT BRANCH
CIRCUIT CONDUCTOR.
5. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
INSTALLATION:
Easy Connect
mounting
bracket
Electrical
Box
Electrical
TM
box screws
1. Attach Easy Connect™
mounting bracket to electrical
box with electrical box screws
(not included).
(N)
White
(Neutral)
Black (Live)
(L)
3. Connect (push) electrical
wires from fixture into correct
inserts.
Fixture
Black (Live)
Option 1
Green
(Ground)
Option 2
Jumper
Wire
Green
(Ground)
Green (Ground)
Jumper Wire
Black (Live)
Jumper Wire
White
(Neutral)
(N)
White
(Neutral)
(L)
Black
(Live)
(N)
White
(Neutral)
(L)
2. Option 1: Connect (push)
electrical wires from electric box
(house wiring) into correct
inserts.
Option 2: For multiple green
(ground), black (live) and
white (neutral) wires joined in
the electrical box (house wiring),
attach a single “green”, “black”
and “white” jumper wire before
connecting. Strip 7mm from the
6” jumper wires supplied. Then
connect (push) wires into the
correct inserts.
Green
(Ground)
Star
Washer
Fixture
Bulb
Stud
Cap
Nut
4. Tuck electrical wires into
electrical box and position
fixture over studs on mounting
bracket assembly. Secure
fixture in place with star
washers and cap nuts.
5. Install proper bulb type
and wattage (not included).
Tel: (613) 342-5424, Fax: (800) 263-4598
Page 2
L
N
L
N
L
N
L
N
TM
MODE D’ INSTALLATION
CONNECTEUR EASY CONNECT
IFM1065A14
10/20
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
OUTILS ET MATERIAUX REQUIS:
Tournevis A
Phillips
oupeur De Fils
IMPORTANTES
!
GARDEZ CES INSTRUCTIONS
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. ATTENTION – RISQUE D’INCENDIE. CONSULTER UN ÉLECTRICIAN QUALIFIÉ POUR VOUS ASSURER
QUE LES CONDUCTEURS DE LA DÉRIVATION SOND ADÉQUATS.
5. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
N.B.: Peut différer de l’illustration.
INSTALLATION:
Ferrure de
montage Easy
Connect
Boîte
électrique
Vis De La Boîte
TM
Électrique
1. Posez la ferrure de
montage Easy Connect™ à la
boîte électrique à l'aide des vis
(N)
Blanc
(Neutre)
de la boîte électrique (en sus).
(L)
Noir
(Sous Tension)
3. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
Fixture
Noir
(Sous Tension)
Option 1
Vert
(Mise À Terre)
Option 2
Fil De
Pontage
Vert
(Mise À Terre)
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Fil De Pontage
(L)
Noir
(Sous Tension)
Blanc
(N)
Blanc
(Neutre)
(L)
(N)
Blanc
(Neutre)
Fil De
Pontage
2. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de 6''
inclus. Posez (poussez) les fils
dans les insertions
appropriées.
Vert
(Mise À Terre)
Rondelle
en étoile
Luminaire
Ampoule
Goujon
Écrou
à tête
4. Poussez délicatement les fils
à l’intérieur de la boîte
électrique et placez le luminaire
sur les goujons sur la ferrure
de montage. Serrez le luminaire
en place à l’aide des écrous
étoilés et les écrous à capuchon.
5. Posez l'ampoule de type et
de wattage requis (en sus).
PH: (450) 665-2535, FX: (450) 665-0910
