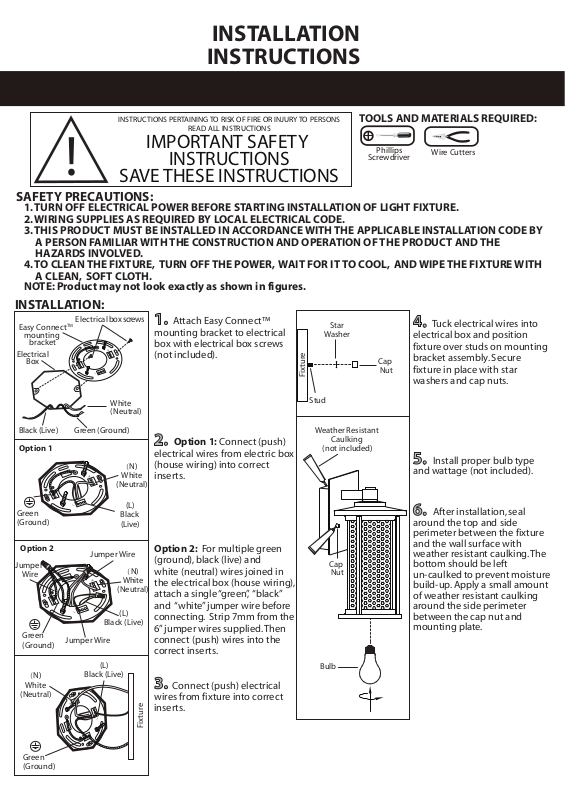

Page 1
INSTALLATION
INSTRUCTIONS
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
INSTALLATION:
Easy Connect
mounting
bracket
Electrical
Box
Electrical
TM
box screws
N
L
1. Attach Easy Connect™
mounting bracket to electrical
box with electrical box screws
(not included).
Star
Washer
4. Tuck electrical wires into
electrical box and position
fixture over studs on mounting
Cap
Fixture
Nut
bracket assembly. Secure
fixture in place with star
washers and cap nuts.
Black (Live)
Option 1
Green
(Ground)
Option 2
Jumper
Wire
Green
(Ground)
(N)
White
(Neutral)
Green (Ground)
N
L
Jumper Wire
N
L
Black (Live)
Jumper Wire
(L)
Black (Live)
N
L
White
(Neutral)
(N)
White
(Neutral)
(L)
Black
(Live)
(N)
White
(Neutral)
(L)
2. Option 1: Connect (push)
electrical wires from electric box
(house wiring) into correct
inserts.
Option 2: For multiple green
(ground), black (live) and
white (neutral) wires joined in
the electrical box (house wiring),
attach a single “green”, “black”
and “white” jumper wire before
connecting. Strip 7mm from the
6” jumper wires supplied. Then
connect (push) wires into the
correct inserts.
3. Connect (push) electrical
wires from fixture into correct
inserts.
Fixture
Stud
Weather Resistant
Caulking
(not included)
Cap
Nut
Bulb
5. Install proper bulb type
and wattage (not included).
6. After installation, seal
around the top and side
perimeter between the fixture
and the wall surface with
weather resistant caulking. The
bottom should be left
un-caulked to prevent moisture
build-up. Apply a small amount
of weather resistant caulking
around the side perimeter
between the cap nut and
mounting plate.
Green
(Ground)
Page 2
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
!
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
Tournevis A
Phillips
Coupeur De Fils
GARDEZ CES INSTRUCTIONS
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
N.B.: Peut différer de l’illustration.
INSTALLATION:
Ferrure de
montage Easy
Connect
Boîte
électrique
Noir
(Sous Tension)
Option 1
Vert
(Mise À Terre)
Option 2
Fil De
Pontage
Vert
(Mise À Terre)
(N)
Blanc
(Neutre)
Vis De La Boîte
TM
Électrique
Vert
(Mise À Terre)
N
L
(Sous Tension)
Fil De Pontage
N
L
Fil De
Pontage
(L)
Noir
(Sous Tension)
N
L
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
1. Posez la ferrure de
montage Easy Connect™ à la
boîte électrique à l'aide des vis
de la boîte électrique (en sus).
2. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de 6''
inclus. Posez (poussez) les fils
dans les insertions
appropriées.
Etoile
Rondelle
Fixture
Goujon
Calfeutrage Resistant
Aux Intempéries
(en sus)
Écrou
À Tête
Ampoule
Écrou
À Tête
4. Poussez délicatement les
fils à l’intérieur de la boîte
électrique et placez le luminaire
sur les goujons sur la ferrure de
montage. Serrez le luminaire en
place à l’aide des écrous étoilés
et les écrous à capuchon.
5. Posez l'ampoule de type et
de wattage requis (en sus).
6. Après l’installation, scellez
autour des périmètres du haut
et des cotés avec un scellant
contre les intempéries. Le
dessous ne devrait pas etre
scellé pour prévenir une
accumulation d’humidité.
Appliquez une petite quantité
de calfeutrage autour du
périmètre entre l’écrou à
capuchon et la plaque de
montage.
Vert
(Mise À Terre)
N
L
3. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
Fixture
