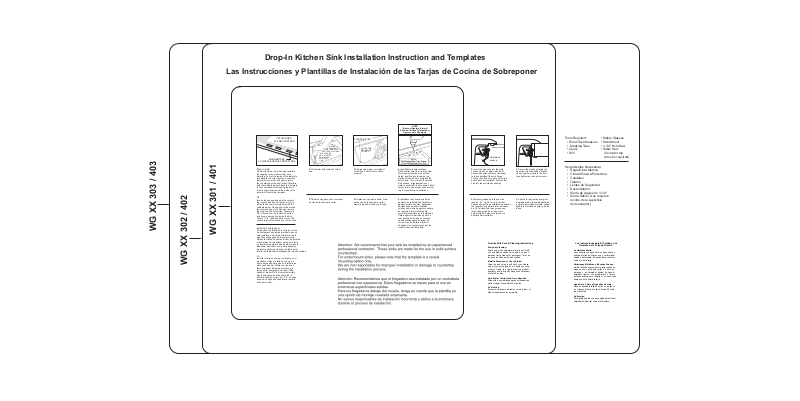

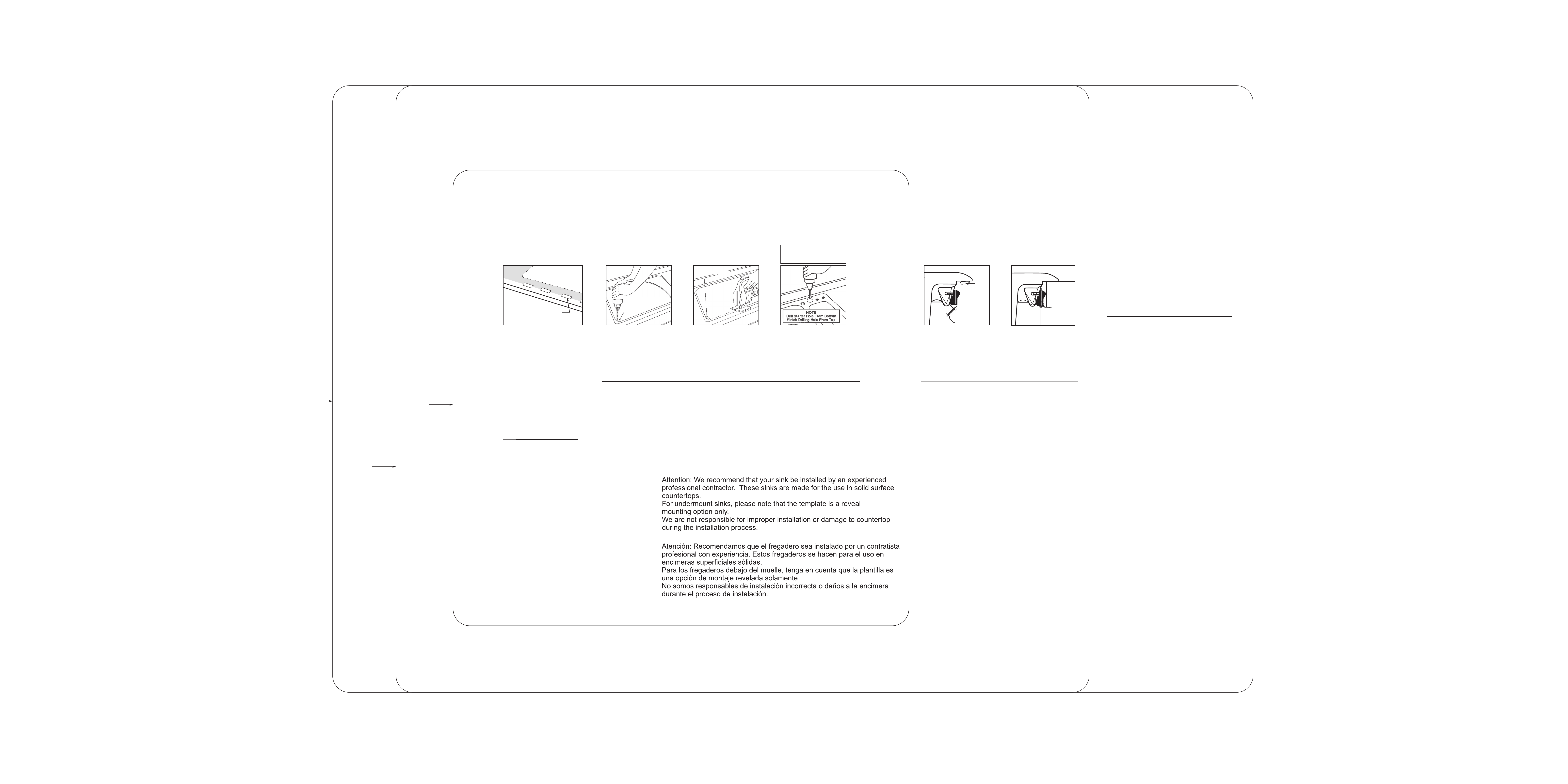

Drop-In Kitchen Sink Installation Instruction and Templates
Las Instrucciones y Plantillas de Instalación de las Tarjas de Cocina de Sobreponer
CUTOUTAREA
EL ÁREA CORTADO
MASKINGTAPE
LA CINTA ADHESIVA PROTECTORA
Drop in side:
1.Select the drop-in kitchen sink template
that applies to the model sink you are
installing. Cut out the inside of the template
and discard the cutout portion. Locate the
template front to rear and right to left on
the countertop so the bowl will not interfere
with the cabinets below. Attach the template
to the countertop with masking tape and
draw a pencil line around the inside of the
template. Discard the template.
TALADRE
UN AGUJERO
PARA COMENZAR
DENTRO DE LA LÍNEA
PARA CORTAR
DRILL STARTER
HOLEINSIDE
OFCUTOUT
LINE
2.Drill starter hole inside of cutout
line.
CUTINSIDEOFLINE
CORTE POR
DENTRO DE
LA LÍNEA
3.Using a saber saw, cut inside of
cutout line. Trial fit sink to check
proper fit.
Taladre el Agujero Inicial al
NOTE
Reverso Termine Taladrando el
Agujero de la Superficie
4.Identify fixture hole locations.
Drill a starter hole from reverse side.
Working from the top side as illustrated, position a hole saw on the
starter hole and drill to complete the
fixture hole. To cool the hole saw and
sink surface, a light application of
water, periodically, is necessary. Attach
faucet, drain, and accessories according to manufacturer’s instructions.
Silicone
adhesive caulk
Calafate de
silicona
5.Insert the sink clips into the slots
of each sink boss. Apply a bead of
silicone adhesive caulk (not included)
to the undersideof the sink flange.
For final fit, make sure each sink clip is
pulled back as illustrated. Position the
sink into the countertop opening.
6. Secure the sink by pivoting the
sink clips into the position illustrated and tighten screws in the front,
then tighten rear and side screws.
Tools Required:
• Ruler/Tape Measure
• Masking Tape
• Caulk
• Safety Glasses
• Screwdriver
• 1-1/4" Hole Saw
• Saber Saw
• Drill
Herramientas Necesarias:
• Regla/Cinta Métrica
• Cinta Adhesiva Protectora
• Calafateo
• Taladro
• Lentes de Seguridad
• Destornillador
• Sierra de Agujos de 1-1/4"
(if counter top
cutout is required)
WG XX 303 / 403
WG XX 302 / 402
Or
Invert sink and position onto the countertop. Locate sink front to rear and right to
left so the bowl will not interfere with the
cabinets below. Trace a pencil line around
the outside edge of the sink and remove
the sink from the countertop. Measure in
3/8" (10mm) from the initial sink outline
and draw a second line inside the first.
Draw a 1-1/2" radius at each corner. The
second interior line will be your cut out line.
El lado de sobreponer:
1.Selecione la plantilla de la tarja de cocina
WG XX 301 / 401
de sobreponer que aplica al modelo que se
está instalando
plantilla y deshágase de la parte cortada.
Ubique la platilla de frente a atrás y de derecha
a izquierda en el mostrador para que la tarja
no interfiera los armarios de abajo. Amarre la
plantilla al mostrador con la cinta adhesiva
protectora y dibuje una línea con lápiz por el
interior de la plantilla. Deshágase de la parte cortada.
O
Invierta la tarja de cocina y colóquela en el
mostrador. Ubique la tarja de cocina de
frente para atrás para que no interfiera los
armarios de abajo. Dibuje una línea con
lápiz alrededor del borde exterior de la
tarja y quite la tarja del mostrador. Mida
desde el interior 3/8" del contorno inicial y
dibuje una segunda línea dentro de la
primera. Dibuje un radio de 1-1/2" en cada
esquina. La segunda línea interior será la
línea para cortar.
. Corte la parte interior de la
2.Taladre un agujero para comenzar
dentro de la línea para cortar.
3.Empleando una sierra sable, corte
por dentro de la línea para cortar.
Haga la prueba si cabe con la tarja.
4.Identifique las situaciones de los
agujeros de la instalación. Taladre un
agujero inicial al reverso. Trabajando
del lado superior como ilustrado,
coloque una sierra de agujero encima
del agujero inicial y taladre para
completer el agujero de la instalación.
Para refrigerar la sierra de agujero y
la superficie de la tarja, se necesita
una aplicación ligera de agua, de
vez en cuando. Sujete el grifo, el
desagüe y los accesorios según las
instrucciones del fabricante.
5.Meta las grapas de la tarja en las
ranuras de cada tarja principal.
Aplique una gotita de calafateo de silicona
(no incluído) a la parte inferior del reborde. Por el cabe final, asegure que se
retire cada grapa de la tarja como
está ilustrado. Coloque la tarja en la
apertura del mostrador.
Granite Sink Care & Cleaning Instructions
Everyday Cleaning:
Wash your sink using warm water, a soft cloth
or non-abrasive woven nylon pad, and a nonabrasive liquid cleaner or detergent. This can
be done as often as the sink is used.
Metallic Abrasions or Heavy Stains:
Wipe the sink using a soft cloth or non-abrasive woven nylon pad and a liquid scouring
product. Apply the liquid scouring product
sparingly and rub lightly. Repeat as necessary
until sink is clean.
Hard Water, Calcium and Lime Deposits:
Wipe with a non-abrasive woven nylon pad and
white vinegar. Rinse after 20 minutes.
Do Not Use:
Abrasive cleansers, abrasive scrub pads, or
alkali cleaners such as ammonia.
6. Afiance la tarja para hacer girar
las grapas como la posición ilustrada
y apriete los tornillos enfrente. Luego,
apriete los tornillos de atrás y de los
lados.
• Sierra Sable (si se requiere
recorte de la superficie
del mostrador)
Las Instrucciones para El Cuidado y La
Limpieza de la Tarja de Granito
La Limpieza Diaria:
Lave su tarja con agua tibia, un trapo suave o
estropajo tejido de nilón suave, y un limpiador
líquido o detergente. Se puede hacer este con
cada uso de la tarja.
Abrasiones Metálicas o Manchas Fuertes:
Limpie frotando suavemente la tarja usando un
trapo suave o estropajo tejido de nilón no
abrasivo y un limpiador líquido. Aplique el
limpiador líquido con moderación y limpie
frotando suavemente. Repita si es necesario
hasta que esté limpia la tarja.
Agua Dura, Calcío y Depósitos de Lima:
Pase un estropajo tejido de nilón no abrasivo
y el vinagre blanco a la tarja. Aclare 20 minutos más tarde.
No Emplee:
Detergentes abrasivos, estropajos abrasivos ni
limpiadores álcali tal como el almoníaco.
