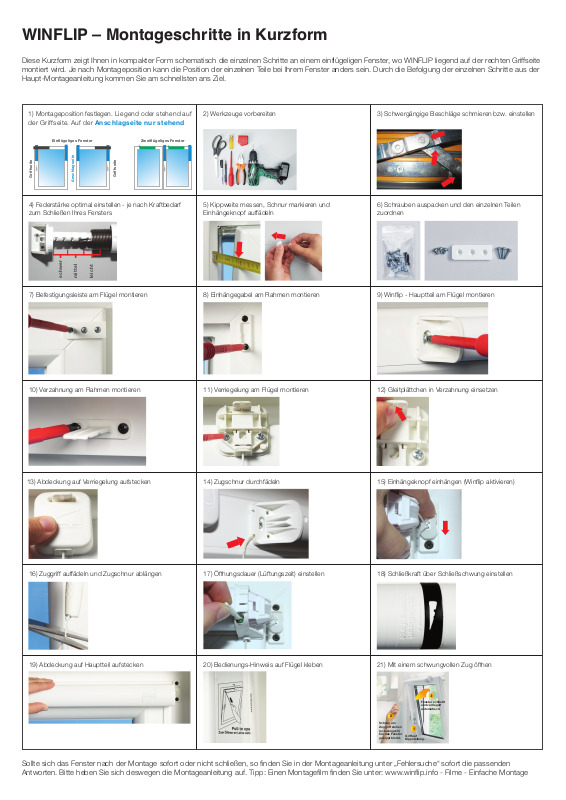

WINFLIP – Montageschritte in Kurzform

Diese Kurzform zeigt Ihnen in kompakter Form schematisch die einzelnen Schritte an einem einflügeligen Fenster, wo WINFLIP liegend auf der rechten Griffseite
montiert wird. Je nach Montageposition kann die Position der einzelnen Teile bei Ihrem Fenster anders sein. Durch die Befolgung der einzelnen Schritte aus der
Haupt-Montageanleitung kommen Sie am schnellsten ans Ziel.

1) Montageposition festlegen. Liegend oder stehend auf

2) Werkzeuge vorbereiten

3) Schwergängige Beschläge schmieren bzw. einstellen

der Griffseite. Auf der An schlagseite n ur s teh end

Einf lügelig es Fenste r

Grif fseite

Ansc hlagsei te

4) Federstärke optimal einstellen - je nach Kraftbedarf
zum Schließen Ihres Fensters

leic ht

mit tel

schw er

Grif fseite

Zweif lügelig es Fenste r

5) Kippweite messen, Schnur markieren und
Einhängeknopf auffädeln

6) Schrauben auspacken und den einzelnen Teilen
zuordnen

7) Befestigungsleiste am Flügel montieren 8) Einhängegabel am Rahmen montieren 9) Winflip - Hauptteil am Flügel montieren

10) Verzahnung am Rahmen montieren 11) Verriegelung am Flügel montieren 12) Gleitplättchen in Verzahnung einsetzen

13) Abdeckung auf Verriegelung aufstecken 14) Zugschnur durchfädeln 15) Einhängeknopf einhängen (Winflip aktivieren)

16) Zuggriff auffädeln und Zugschnur ablängen 17) Öffnungsdauer (Lüftungszeit) einstellen

19) Abdeckung auf Hauptteil aufstecken 20) Bedienungs-Hinweis auf Flügel kleben

18) Schließkraft über Schließschwung einstellen

21) Mit einem schwungvollen Zug öffnen

3

Fenster schließt
und verriegelt

1

Griff auf
Kippstellung.

automatisch.

2

Schräg am
Zuggriff ziehen
(schwungvoll)
bis das Fenster
gekippt bleibt.

Sollte sich das Fenster nach der Montage sofort oder nicht schließen, so finden Sie in der Montageanleitung unter „Fehlersuche“ sofort die passenden
Antworten. Bitte heben Sie sich deswegen die Montageanleitung auf. Tipp: Einen Montagefilm finden Sie unter: www.winflip.info - Filme - Einfache Montage

Sehr geehrter Kunde!

Herzliche Gratulation zum Kauf eines Produktes, das Ihnen viele Jahre
Freude bereiten wird.

Arbeiten Sie die Montageanleitung Schritt für Schritt durch,
um WINFLIP Digital so schnell und sicher wie möglich zu montieren.

Einen Montagefilm finden Sie unter: www.winflip.info - Filme - Einfache Montage

Vielen Dank, dass Sie die Montageanleitung nicht überfliegen, sondern sich genau daran halten.

Sollten Sie nach der Montage Hilfe benötigen, so finden Sie auf Seite 20 Antworten auf Ihre Fragen.
Wir bitten Sie erst nach dem Durchlesen dieser Seiten bei uns anzurufen.
Wir helfen Ihnen selbstverständlich gerne weiter. Tel.: [phone]
