Windsor Cadet CDT7IA, CADET CDT7IA/10080050, 10080050, Cadet CDT7IB, 10080060 Operating Instructions Manual
...
CARPET EXTRACTOR
Operating Instructions (USA)
Bedienungsanleitung (GER)
MODEL: COUNTRY
CDT7IA/10080050 AUSTRALIA
CDT7IB/10080060 BRITIAN
CDT7IE/10080070 EUROPE
CDT7IS/10080080 SWITZERLAND
Read instructions before operating the machine
Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen
AJ
86038340 04/26/11
PRV NO. 98707
IPX4
MASCHINENDATEN/UBERBLICK
Name: __________________________________________________________________________________________________
Adresse: _______________________________________________________________________________________________
Telefon-Nr.: _________________________________________________________________________________________
MODELL _____________________________________
KAUFDATUM _________________________________
SERIENNUMMER _____________________________
HANDELSVERTRETER NR. _____________________
NAME DES HÄNDLERS ________________________
BEDIENUNGSHANDBUCH NR. _________________
VERÖFFENTLICHT
______________________________________
Copyright 2002 Windsor Industries, Printed in USA
IHR HÄNDLER
For the name and address of your dealer contact: Windsor Industries
2GER
CADET 86038340 04/19/07
Maschinendaten-Verzeichnis
/Überblick(Eng).............................................1
Maschinendaten-Verzeichnis
/Überblick(Ger)..............................................2
Inhaltsverzeichnis (Eng)................................3
Inhaltsverzeichnis (Ger)................................4
HINWEISE ZUR BENUTZUNG DIESES
HANDBUCHS
Hinweise zur Benutzung dieses
Handbuchs............................................ 1-1GER
SICHERHEIT
Wichtige Sicherheitshinweise ............... 2-1GER
Gefahrenstufen..................................... 2-2GER
Position der Sicherheitsschilder............ 2-3GER
BETRIEB
Technische Daten.................................3-1GER
Steuerung/Komponenten......................3-2GER
Füllen des Lösungsmitteltanks.............. 3-5GER
Maschinenbetrieb.................................. 3-6GER

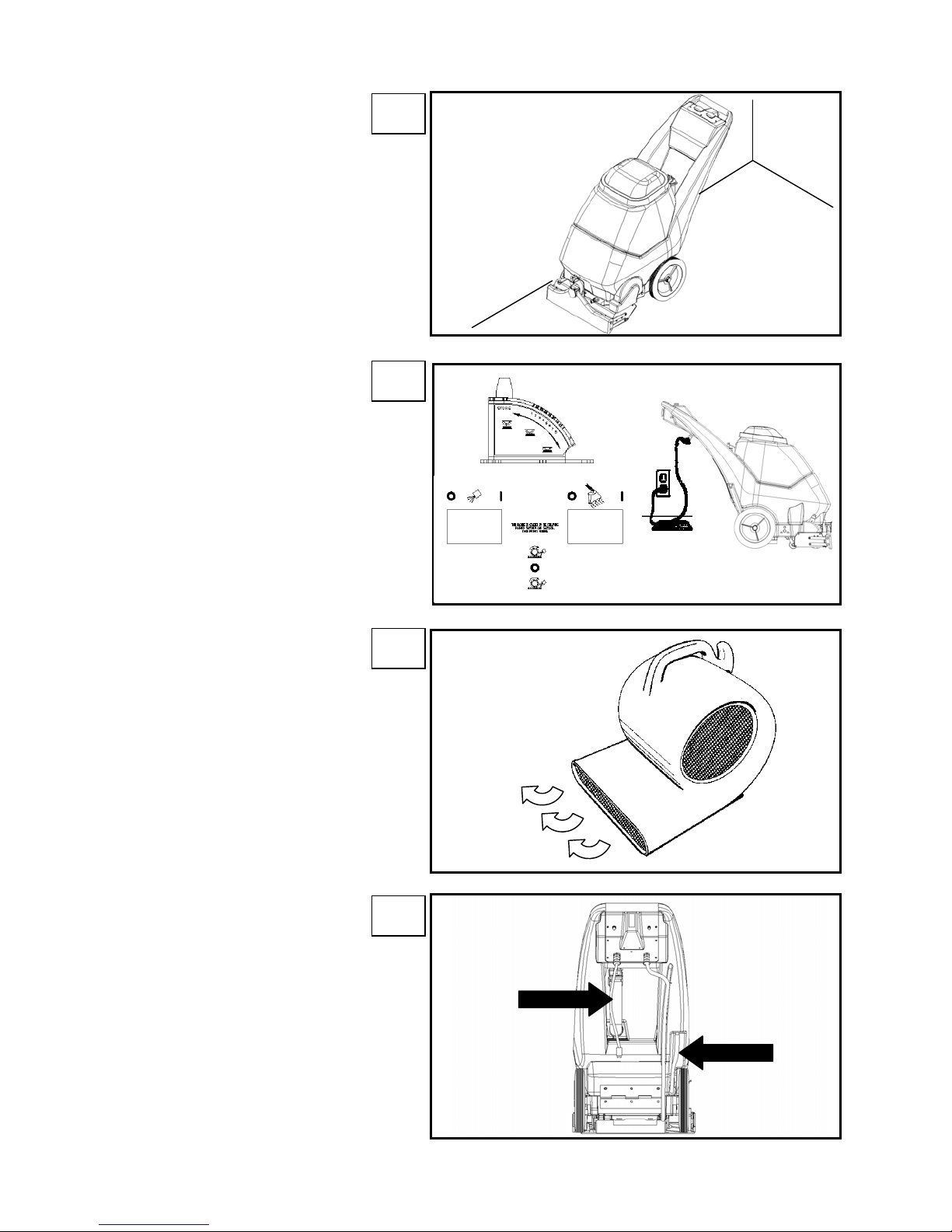

Reinigungsvorgang...............................3-9GER

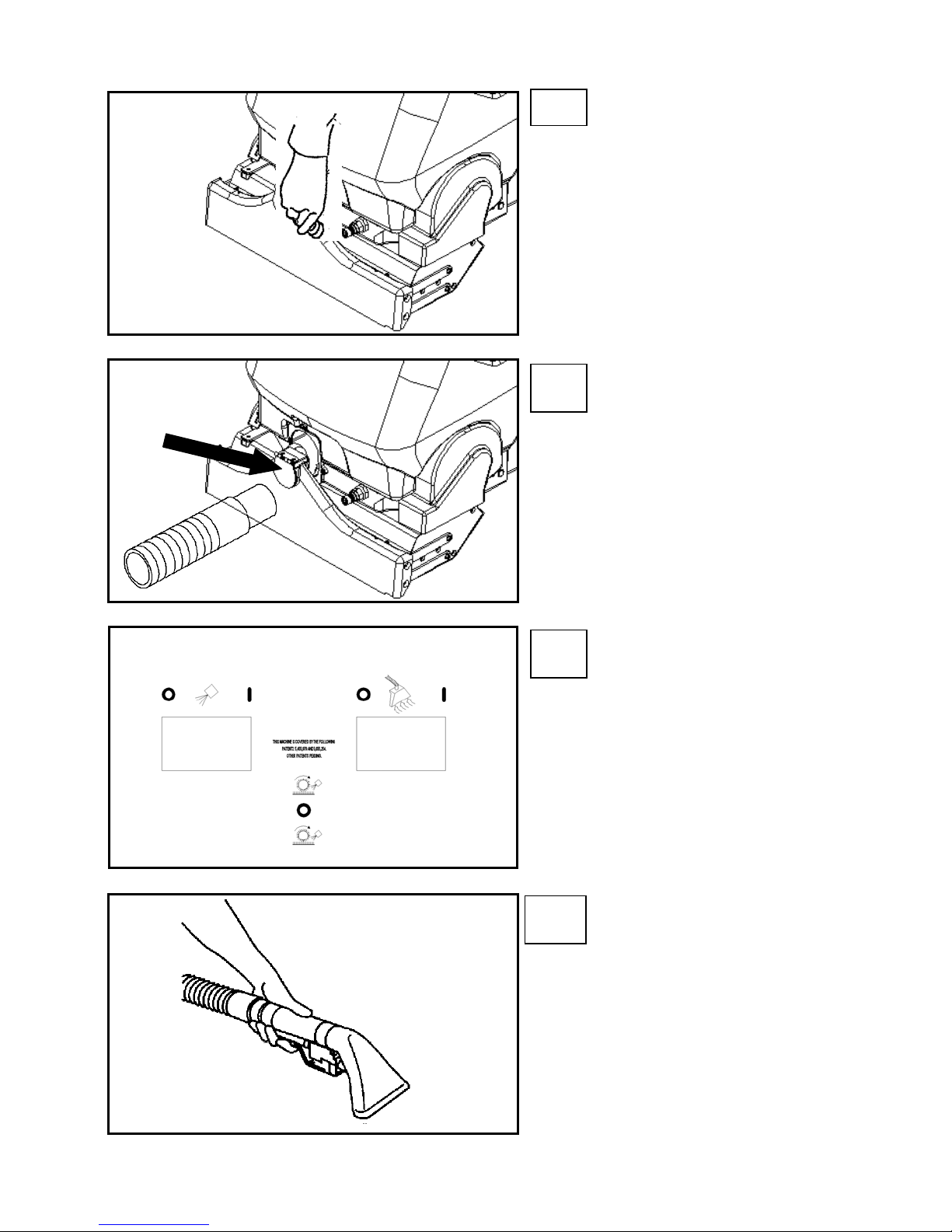

Verwendung der Zubehörteile............ 3-10GER
WARTUNG
Periodische Wartung............................. 4-1GER
Tägliche/Regelmäßige Wartung ........... 4-1GER

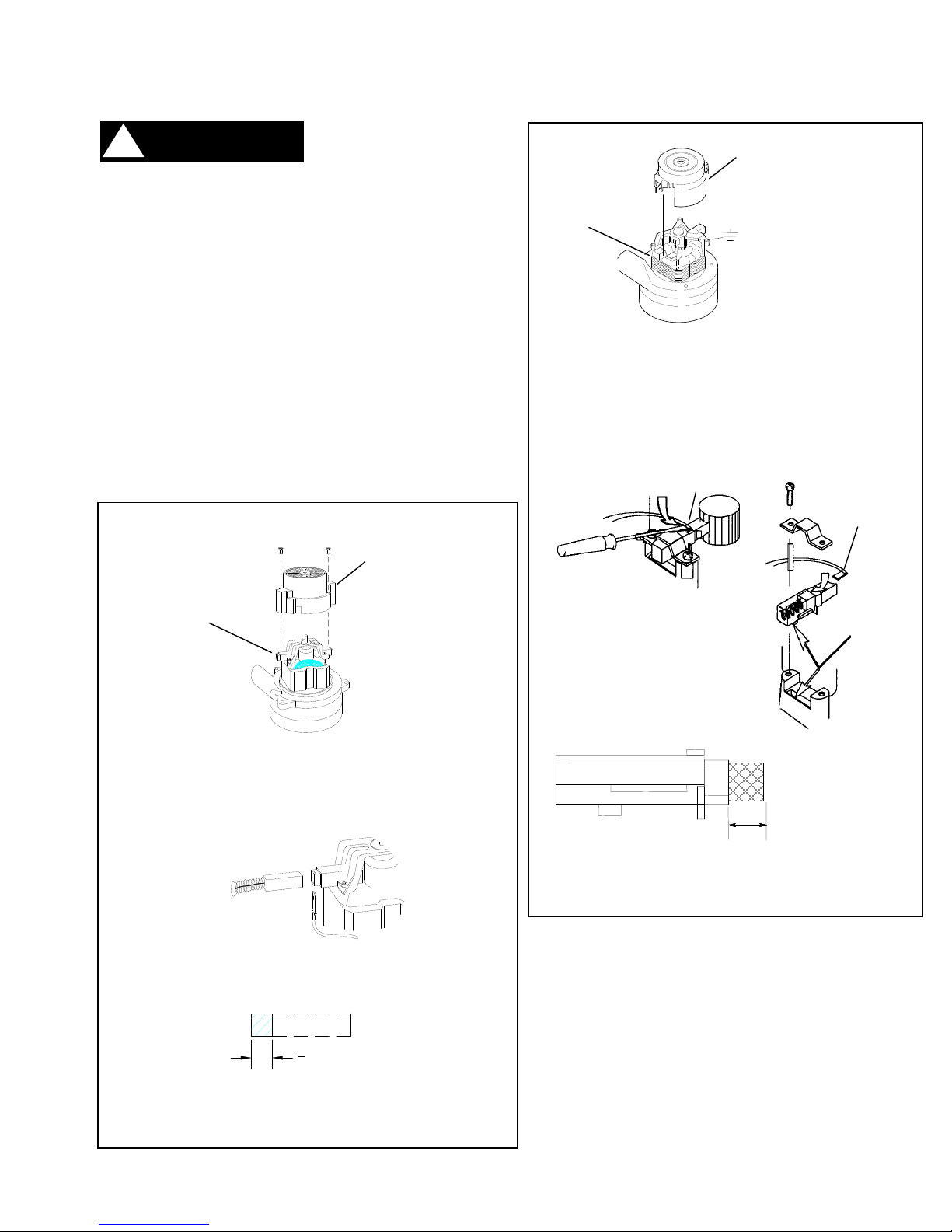

Ersetzen des Vakuummotors................ 4-2GER

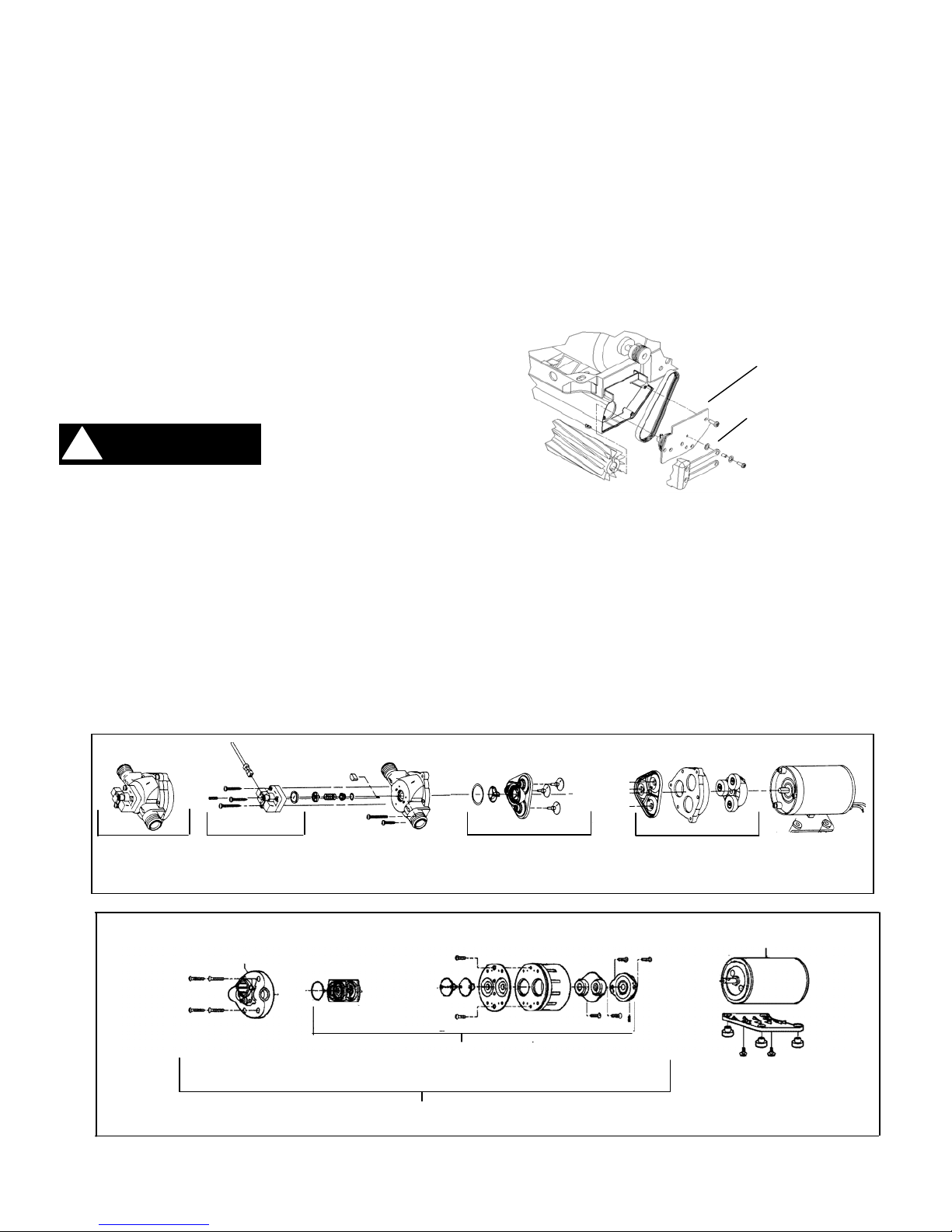

Ersetzen der Riemen............................ 4-3GER
Ersetzen der Lösungsmittelpumpe. ...... 4-3GER
Fehlersuche an der Maschine............... 4-4GER

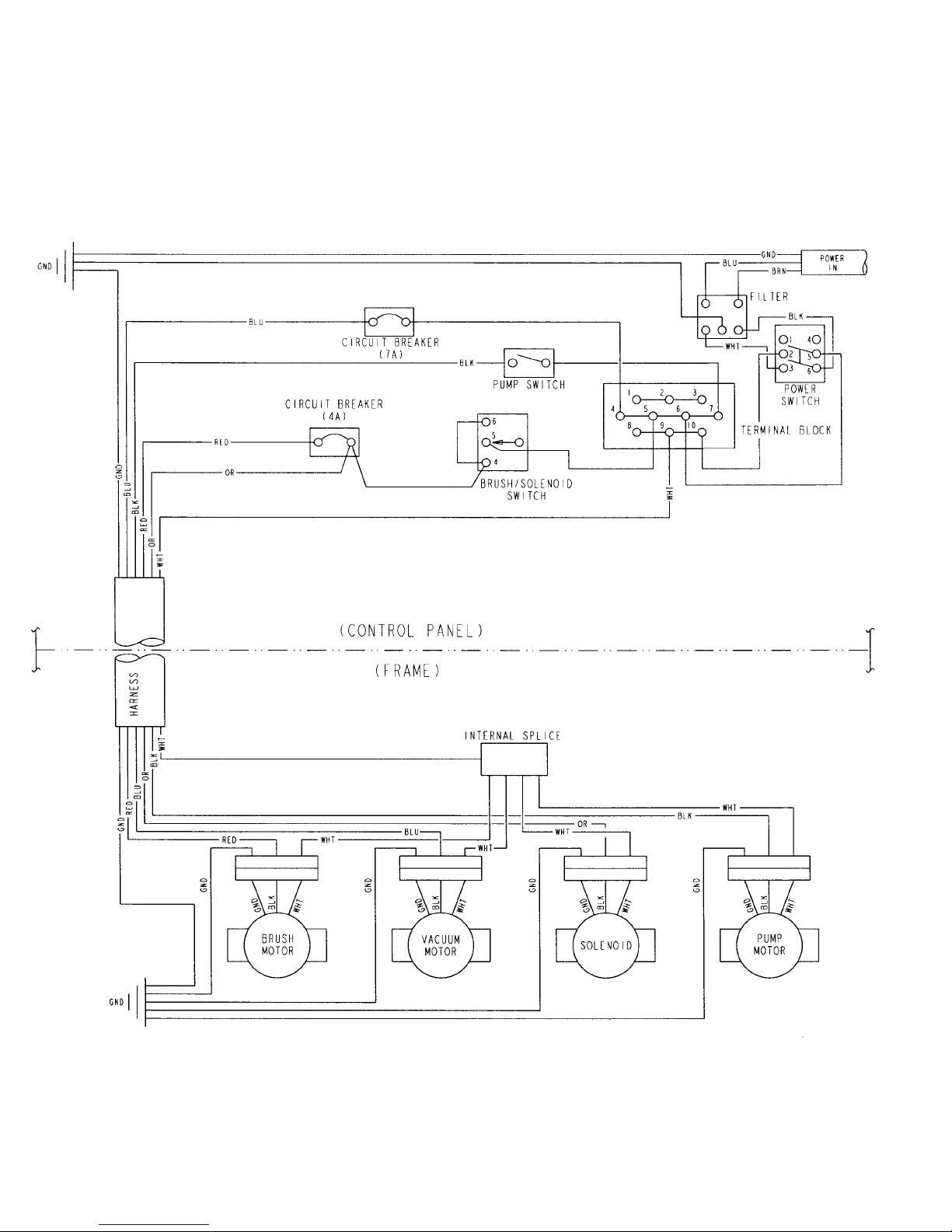

Verdrahtung – Schematische
Darstellung............................................ 4-5
INHALTSVERZEICHNIS
ERSATZTEILLISTE NACH GRUPPEN

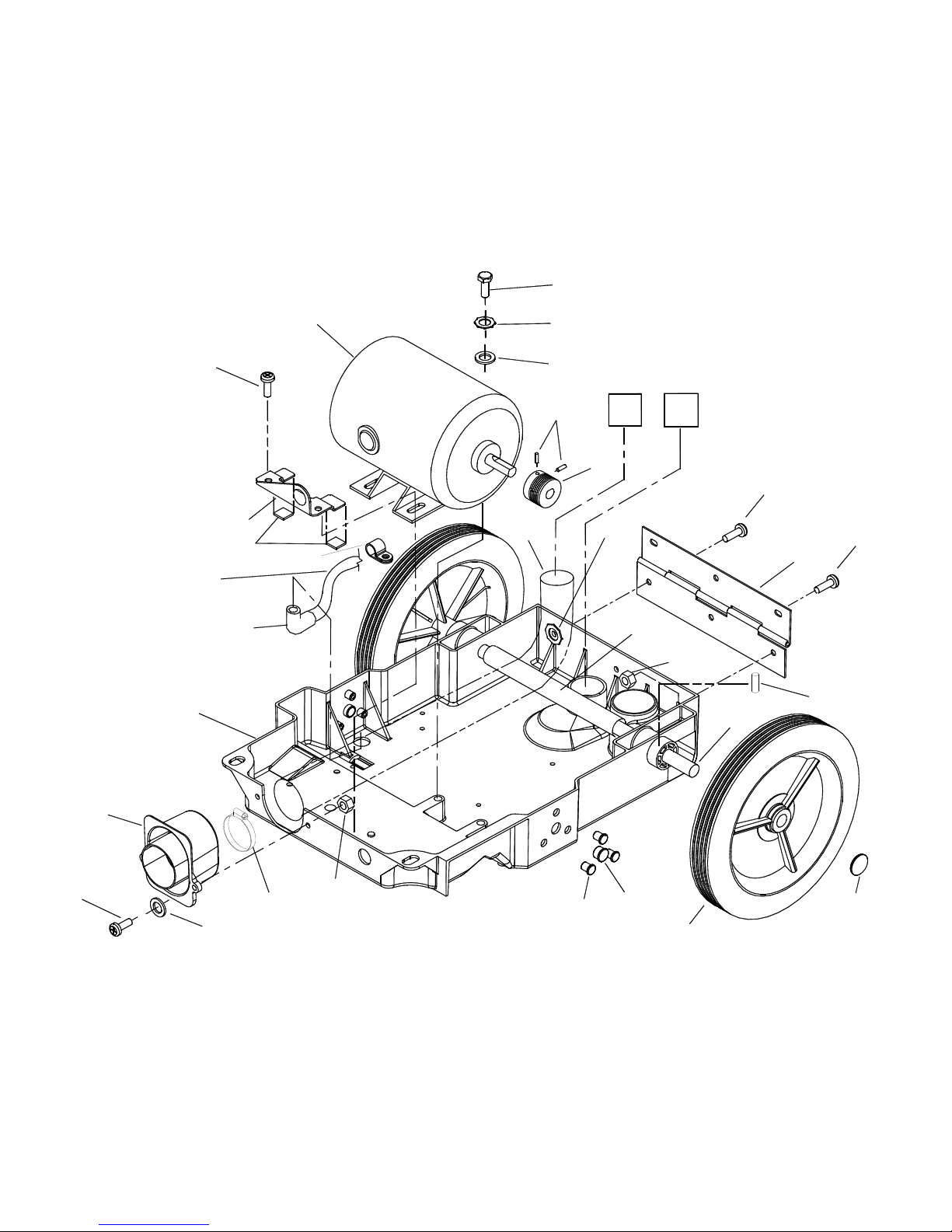

Baueinheit Rahmen.................................... 5-1
Baueinheit Bürste ....................................... 5-3
Baueinheit Pumpe ...................................... 5-5
Baueinheit Vakuumschutzbeschlag............ 5-9

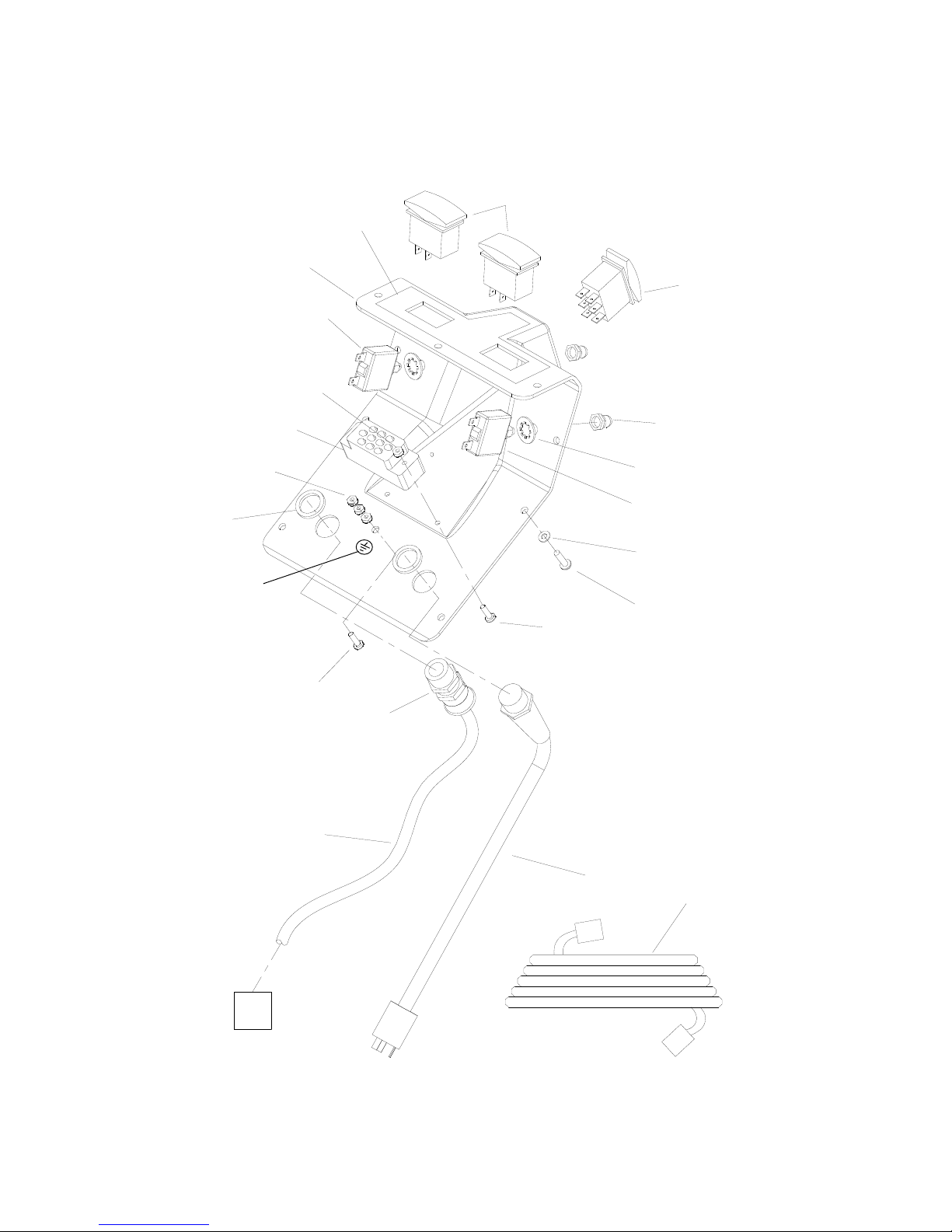

Baueinheit Schalttafel................................. 5-11
Baueinheit Lösungsmitteltank..................... 5-13

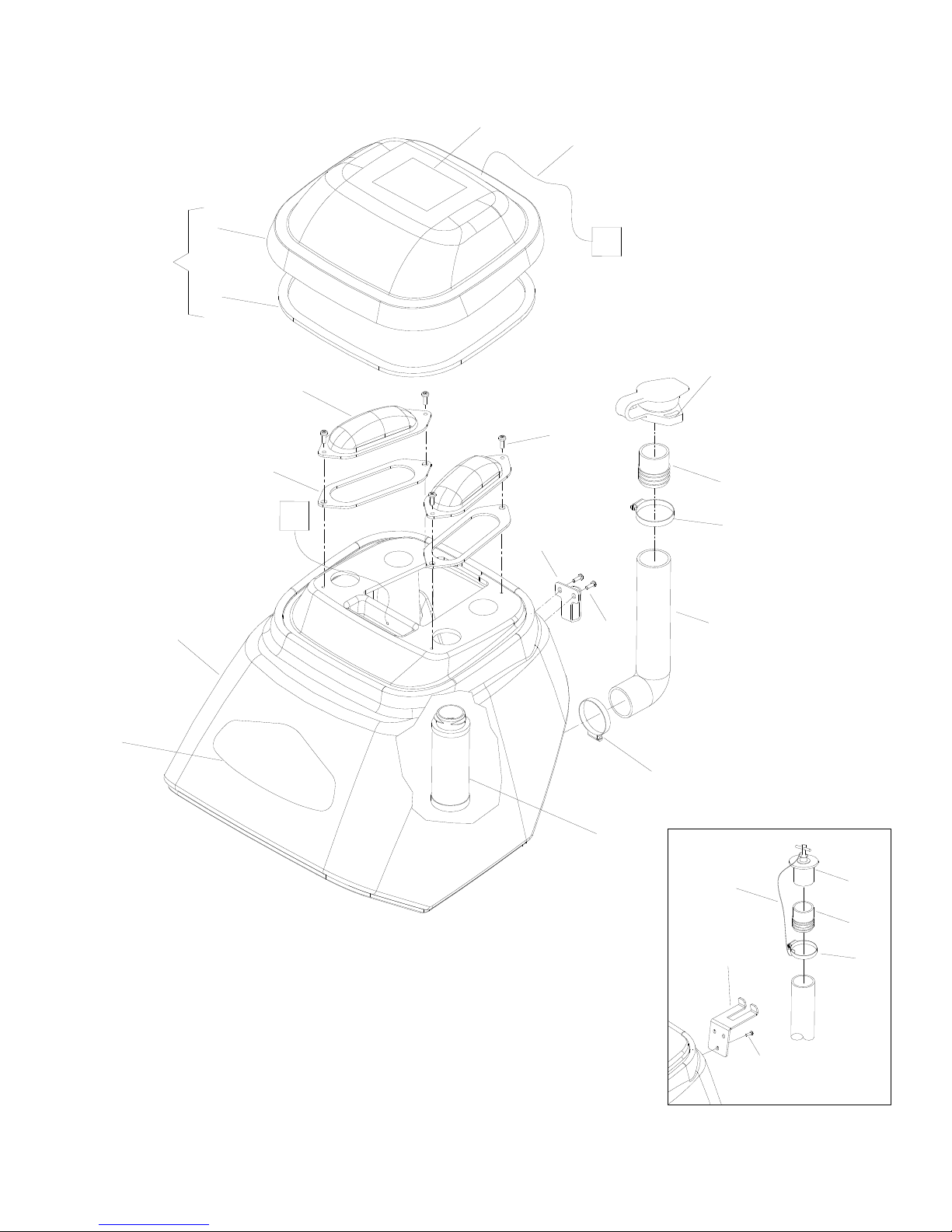

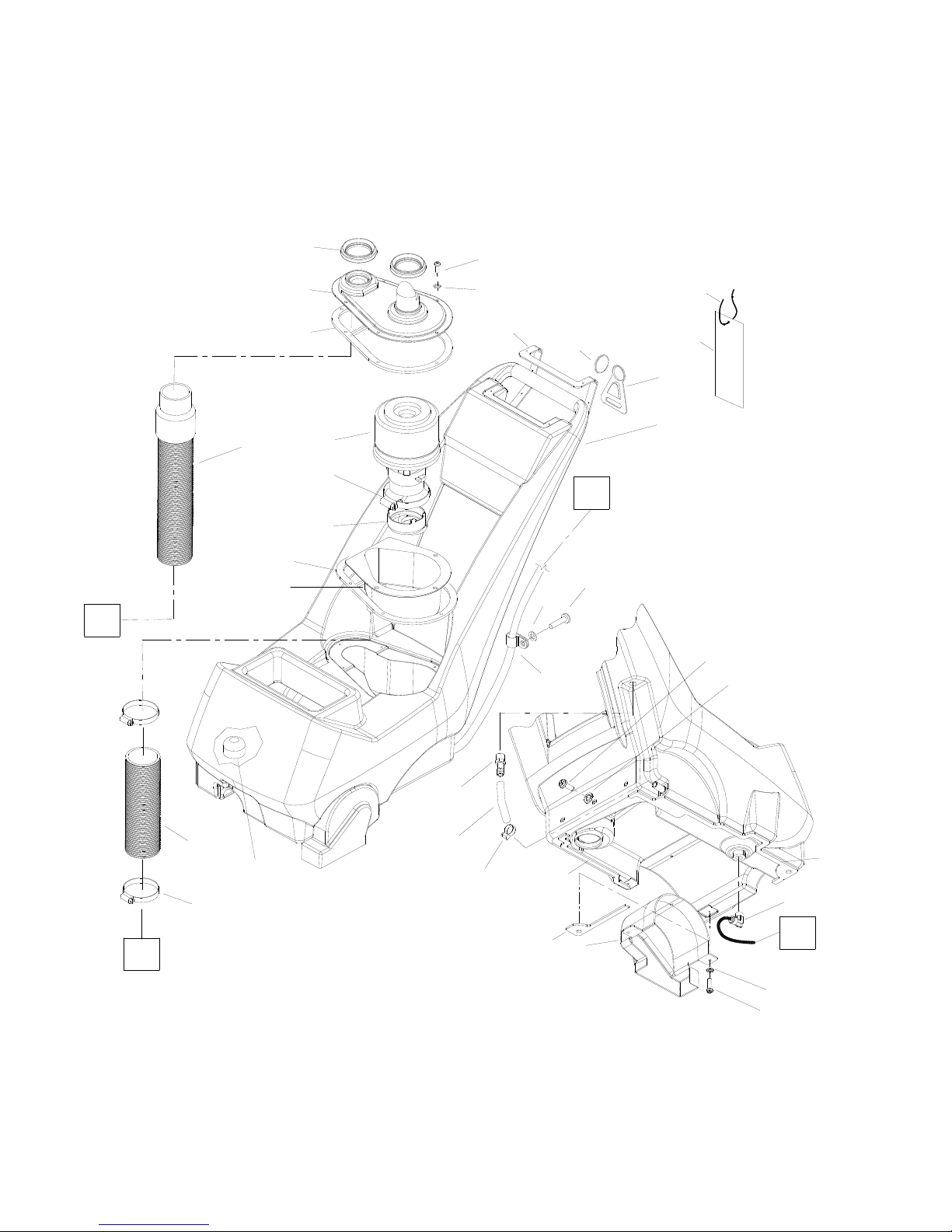

Baueinheit Rückführtank............................. 5-15
Empfohlene Ersatzteile............................... 5-17
EC Übereinstimmungserklärung................. 5-18
CADET 86038340 04/19/07
3GER
HINWEISE ZUR BENUTZUNG DIESES HANDBUCHS
Dieses Handbuch besteht aus den folgenden Teilen:
- HINWEISE ZUR BENUTZUNG DIESES
HANDBUCHS
- SICHERHEIT
- BETRIEB
- WARTUNG
- ERSATZTEILLISTE
Der Teil HINWEISE ZUR BENUTZUNG DIESES
HANDBUCHS enthält Angaben darüber, wie
wichtige Informationen zur Bestellung der richtigen
Reparaturteile aufzufinden sind.
Ersatzteile können von einem zugelassenen
Windsor-Händler bestellt werden. Bei der Bestellung
von Ersatzteilen sind Modell- und Seriennummer der
Maschine von Bedeutung. Nehmen Sie dazu auf das
Feld MASCHINENDATEN, das zum Zeitpunkt der
Installation Ihrer Maschine ausgefüllt wird, Bezug.
Das Feld MASCHINENDATEN befindet sich auf der
Rückseite des Einbanddeckels dieses Handbuchs.
MODELL _____________________________________
KAUFDATUM _________________________________
SERIENNUMMER _____________________________
HANDELSVERTRETER NR. _____________________
NAME DES HÄNDLERS ________________________
BEDIENUNGSHANDBUCH NR. _________________
VERÖFFENTLICHT ___________________________
Die Modell- und Seriennummern befinden sich an der
Vorderseite des Batteriefachs der Maschine.
1-1GER
CADET 86038340 04/19/07
Der Teil SICHERHEIT enthält wichtige Informationen
bezüglich gefährlicher oder unsicherer
Einsatzweisen der Maschine. Hier werden
verschiedene Gefahrenstufen, die zu Personenoder Maschinenschäden oder Verletzungen mit
Todesfolge führen können, angezeigt.
Der Teil BETRIEB dient dazu, Bedienungspersonal
mit dem Betrieb und der Funktionsweise der
Maschine vertraut zu machen.
Der Teil WARTUNG enthält Hinweise zur
vorbeugenden Wartung, um die Maschine und ihre
Komponenten in betriebsfähigem Zustand zu halten.
Dabei wird die folgende, allgemeine Reihenfolge
einbehalten:
- ERSETZEN DES VAKUUMMOTORS
- ERSETZEN DES RIEMENS
- ERSETZEN DER
LÖSUNGSMITTELPUMPE
Der Teil ERSATZTEILLISTE enthält Abbildungen
montierter Komponenten und entsprechende
Ersatzteillisten. Die Informationen der Ersatzteilliste
werden in verschiedene Rubriken untergliedert:
BEZ – diese Rubrik bezieht sich auf die
Bezugsnummer der Abbildung.
- TEIL NR. – diese Rubrik enthält die
Nummer des Ersatzteils.
- PRV NO. – Hinweise nr.
- MENGE – diese Rubrik enthält die
Anzahl der Teile, die in diesem Bereich
der Maschine benutzt werden.
- BESCHREIBUNG – diese Rubrik
enthält eine kurze Beschreibung des
Teils.
- SERIENNR. AB – Diese Rubrik gibt die
erste Maschine an, für welche dieses
Teil erforderlich ist. Hat sich das
Maschinendesign geändert, wird in
dieser Rubrik die Seriennummer der
entsprechenden Maschine angegeben.
Die Hauptabbildung entspricht dem
aktuellsten Design der Maschine. Ältere
Abbildungen erscheinen umrandet.
- HINWEISE – Rubrik für Informationen,
die in den anderen Rubriken nicht
enthalten sind.
HINWEIS: Wurde Ihre Maschine mit einem
Inspektions- oder Optionssatz versehen, bewahren
Sie die mitgelieferten ANWEISUNGEN auf. Sie
enthalten Ersatzteilnummern, die zur Bestellung
zukünftiger Komponenten erforderlich sind.
HINWEIS: Die Zahl auf der Ecke der untereren Linke
der vorderen Abdeckung ist die Teilnummer für
dieses Handbuch.
WICHTIGE SICHERHEITSHINWEISE
!
Bei der Benutzung eines batteriebetriebenen Geräts sind u.a. die
folgenden, grundlegenden Vorsichtsmaßnahmen stets einzuhalten:
LESEN SIE BITTE ALLE ANWEISUNGEN, BEVOR SIE DIE MASCHINE BENUTZEN.
WARNUNG
Benutzen Sie die Maschine nur im Gebäude. Benutzen Sie sie nicht im Freien und lassen Sie sie nicht
im Regen stehen.
Benutzen Sie die Maschine nur gemäß den Beschreibungen in diesem Handbuch. Benutzen Sie nur
vom Hersteller empfohlene Komponenten und Zubehörteile.
Funktioniert die Maschine nicht ordnungsgemäß, wurde sie fallen gelassen, geschädigt, im Freien
aufbewahrt oder in Wasser getaucht, bringen Sie sie zu einem zugelassenen Händler.
Nehmen Sie die Maschine nicht in Betrieb, wenn Öffnungen blockiert sind. Entfernen Sie Schmutzteile,
welche den Luftstrom beeinträchtigen können, aus Öffnungen.
Diese Maschine eignet sich nicht zum Aufkehren gefährlichen St.
Die Maschine kann einen Brand verursachen, wenn sie in der Nähe von entzündlichen Dämpfen oder
Werkstoffen betrieben wird. Nehmen Sie die Maschine nicht in der Nähe von entzündlichen
Flüssigkeiten, Staubpartikeln oder Dämpfen in Betrieb.
Diese Maschine eignet sich für kommerzielle Benutzung wie z.B. in Hotels, Schulen,
Krankenhäusern, Fabriken, Geschäften und Büros, die über normale Haushaltführung
hinausgeht.
Um Brandgefahr, Stromschläge und Verletzungen zu
vermeiden:
Wartungs- und Reparaturarbeiten sind von qualifiziertem Personal vorzunehmen.
Tritt Schaum oder Flüssigkeit aus der Maschine aus, muss sie unverzüglich ausgeschaltet werden.
Trennen Sie die Batterie, bevor Reinigungs- oder Wartungsarbeiten vorgenommen werden.
Bevor die Maschine außer Betrieb genommen wird, müssen die Batterien ausgebaut und
vorschriftsmäßig entsorgt werden.
Sorgen Sie dafür, dass alle Warn- und Sicherheitsschilder lesbar und vorschriftsmäßig an der
Maschine angebracht sind.
Beim Betrieb ist mit besonderer Rücksicht auf andere Personen, insbesondere Kinder, vorzugehen.
Vor der Benutzung sind alle Abdeckungen und Türen an den in der Anleitung angegebenen
Positionen anzubringen.
Bevor eine Maschine unbeaufsichtigt zurückgelassen wird, ist sie vor unbeabsichtigter Bewegung zu
sichern.
Die Maschine ist ausschließlich von angewiesenen, befugten Personen in Betrieb zu nehmen.
Wird eine Maschine unbeaufsichtigt stehen gelassen, ist die Stromversorgung auszuschalten oder zu
sperren, um eine unbefugte Benutzung zu verhindern.
Es sind ausschließlich vom Hersteller empfohlene Chemikalien zu verwenden.
Diese Maschine wurde speziell für einen Betrieb mit den vom Hersteller spezifizierten Bürsten
entwickelt. Die Montage anderer Bürsten kann ihre Sicherheit beeinträchtigen.
Benutzen Sie die Maschine nicht auf Böden, die ein Gefälle von mehr als 2% aufweisen.
BEWAHREN SIE DIESE HINWEISE BITTE AUF
CADET 86038340 04/19/07
2-1GER
GEFAHRENSTUFEN
V
T
Die folgenden Zeichen werden in diesem Handbuch durchgehend verwendet. Sie haben folgende
Bedeutungen:
GEFAHRENSTUFEN
Es gibt drei Gefahrenstufen, die durch die Signalworte WARNUNG, VORSICHT und ZUR SICHERHEIT
gekennzeichnet werden. Die Gefahrenstufen werden wie folgt definiert:
WARNUNG
!
WARNUNG – Gefahren oder unsichere Betriebsweisen, welche zu schwerwiegenden Personenschäden mit
eventueller Todesfolge führen KÖNNTEN
!
VORSICHT - Gefahren oder unsichere Betriebsweisen, welche zu geringfügigen Personen- oder
Sachschäden führen könnten.
ZUR SICHERHEIT: Zur Identifizierung von Maßnahmen, die ergriffen werden müssen, um einen
sicheren Betrieb der Maschine zu gewährleisten.
Maschinenschäden oder fehlerhafter Betrieb müssen unverzüglich gemeldet werden. Benutzen Sie die
Maschine nur dann, wenn sie in vorschriftsmäßigem Betriebszustand ist. Befolgen Sie
Zustandsinformationen, welche auf potenziell gefährliche Zustände für Bedienungspersonal oder Maschine
hinweisen. Lesen Sie diese Informationen sorgfältig. Sie müssen wissen, wann diese Zustände eintreten
können. Machen Sie sich mit der Position aller Sicherheitsvorrichtungen an der Maschine vertraut. Treffen
Sie die erforderlichen Vorbereitungen zur Ausbildung des Bedienungspersonals der Maschine.
ORSICH
.
ZUR SICHERHEIT:
NEHMEN SIE DIE MASCHINE NUR DANN IN BETRIEB:
Wenn Sie dazu ausgebildet und befugt sind.
Wenn Sie die Bedienungsanleitung gelesen und verstanden haben.
Wenn sich im Betriebsbereich kein entzündliches oder explosives Material befindet.
Wenn im Betriebsbereich keine Gefahr vor fallenden Gegenständen besteht.
BEI DER WARTUNG DER MASCHINE:
Halten Sie Abstand von beweglichen Teilen. Tragen Sie keine lockere Kleidung wie Jacken, Hemden
oder Ärmel, wenn Sie an der Maschine arbeiten. Benutzen Sie die vom Hersteller empfohlenen
Ersatzteile.
2-2GER
CADET 86038340 04/19/07
POSITION DER SICHERHEITSSCHILDER
HINWEIS: Diesen Zeichnungen ist die Position der Sicherheitsschilder an der Maschine zu entnehmen. Sollten
die Schilder unlesbar werden, sind sie unverzüglich zu ersetzen.
WARNING DECAL
86242330
PRV NO. 500009
CADET 86038340 04/19/07
2-3GER
TECHNISCHE DATEN
LEISTUNGSTYP
ELEKTRISCHE DATEN: 230-240 V, 7 A, 50 HZ
ELEKTRISCHER VAKUUMMOTOR: (1) –3 stufig, 1.5
PS, 100 cfm (2.80 Kubikmeter/Min.) Wasserheber –
304 cm
BÜRSTE: (1) 38.1 cm
LÖSUNGSMITTELPUMPE: 90 PSI, Membranpumpe,
innere Umleitung
KAPAZITÄT DES LÖSUNGSMITTELTANKS: 26.5 L
KAPAZITÄT DES RÜCKFÜHRTANKS: 26.5 L
BÜRSTENGESCHWINDIGKEIT: 1000 UpM
ALLGEMEINE MASSE/GEWICHT
Vakuumschutzbeschlag: 43.18 cm
Aluminiumguss mit Federdruck
RÄDER: (2) Räder mit 25 cm
Durchmesser bei 2”
GEWICHT: 42 kg
LÄNGE: 104 cm
HÖHE: 86.36 cm
BREITE: 44.45 cm
LÖSUNGSMITTELZERSTÄUBER: 2
Schnellwechseldüsen
STROMKABEL: 12.7 m (1mm)
86.36cm
3-1GER
44.45cm 104 cm
CADET 86038340 11/02/10
POSITION DER STEUERELEMENTE/KOMPONENTEN
1. Hauptgriff. Für den Zug und das
Manövrieren der Maschine.
2. Elektrisches Kabel.
3. Pumpenschalter. Schaltet die Pumpe ein
und aktiviert die Sprayfunktion.
4. Bürsten-/Sprayschalter. Schaltet den
Bürstenmotor ein und aktiviert das
Elektroventil für die Verteilung von
Lösungsmittel über Düsen auf den Boden.
Intervall-, Aus- und DauerbetriebsEinstellungen.
5. Vakuummotorschalter. Schaltet den
Vakuummotor ein.
6. Trennschalter Bürstenmotor. 4 amp
Unterbrecher für die Sicherung des
Scheuerbürstenmotors.
7. Trennschalter Vakuummotor. 7 amp
Unterbrecher für die Sicherung des
Vakuummotors.
8. Ablassschlauch Rückführtank. Für das
Entleeren schmutziger
Reinigungsmittellösung.
9. Ablassschlauch Lösungsmitteltank. Für
das Entleeren überschüssiger
Reinigungsmittellösung aus dem
9
Lösungsmitteltank.
6
1
2
3 5
4
7
8
CADET 86038340 04/19/07
3-2GER
POSITION DER STEUERELEMENTE/KOMPONENTEN
1. Anschluss für Lösungsmittelzubehörteile.
Für verschiedene zusätzliche
Reinigungswerkzeuge.
2. Vakuumschlauchklappe. Für den
Anschluss verschiedener Vakuumschläuche
(1 1/2 Zoll) von Zusatzwerkzeugen für die
Reinigung.
3. Höhenverstellvorrichtung für Bürste . Für
die Höhenverstellung der Bürste aus der
Ruheposition auf verschiedene
Teppichhöhen.
4. Rückführtank. Fängt schmutzige
Reinigungsmittellösung auf.
5. Lösungsmitteltank. Enthält
Reinigungsmittellösung.
6. Rückführtankaufsatz.
7. Vakuumschutzbeschlag.
8. Bürstenverschalung.
9. Vorderer Hebegriff.
10. Filter für Reinigungsmittellösung.
3
10
1
9
2
3-3GER
CADET 86037340 04/19/07
6
4
5
7
8
POSITION DER STEUERELEMENTE/KOMPONENTEN
1. Abdeckung
Lösungsmitteleinlassöffnung.
2. Abdeckung Vakuumeinlassöffnung.
3. Schwimmerkugel-Sperrfilter.
4. Reinigungsöffnung.
5. Auslaufschnauze.
6. Hebegriff.
6
1
2
6
4
5
3
CADET 86038340 04/19/07
3-4GER
FÜLLVORGANG
RÜCKFÜHRTANK
LÖSUNGS-
MITTELTANK
FÜLLLINIE
FILLING THE CADET
HINWEIS: Füllen Sie den Lösungsmitteltank mit sauberem Wasser.
Füllen Sie kein Antischaummittel, Lösungsmittel, Fleckentferner
oder chemisches Vorsprühmittel in den Lösungsmitteltank.
Es darf kein Wasser in den Vakuummotoreinlass
gelangen. Spritzwasser auf dem oberen Teil des
Lösungsmitteltanks muss trockengewischt werden,
bevor der Rückführtank wieder aufgesetzt wird.
CHEMIKALIEN
Geeignete Chemikalien Ungeeignete Chemikalien
Alkalis Aldehyde
Reinigungsmittel Aromatische Kohlenwasserstoffe
Hydroxide SP-Butyle
Seifen Kohlenstofftetrachloride
Essig Clorox*
Chlorierte Bleichmittel
Chlorierte Kohlenwasserstoffe
Lysol*
Methylethylketone (MEK)
Perchlorethylene (perc)
Phenole
Trichlorethylene
D-Limonen
* Produktschutzmarken
SCHRITT
1
SCHRITT
2
SCHRITT
3
SCHRITT
4
Rückführtank
abnehmen
26.5 l Wasser
einfüllen
60°C
207ml – 414ml
Reinigungschemikalie
beigeben
Rückführtank wieder
aufsetzen
3-5GER
CADET 86038340 04/19/07
BETRIEB
SCHRITT
1
Entfernen Sie Literatur vom
Wiederaufnahme Behälter. Füllen Sie
Lösung Behälter (sehen Sie füllende
Betriebe, Seite 3-5).
KORREKT
1/8in
(3mm)
SCHRITT
Kabel in geerdete Steckdose
2
einstecken. Hinweis: Sicherstellen,
dass sich die Abdeckung auf dem
Rückführtank befindet und der
Schwimmerkugel-Sperrfilter korrekt
installiert ist.
SCHRITT
3
Bürste auf richtige Höhe stellen.
Hinweis: Um eine gute Leistung zu
erreichen, muss die Bürste über den
Teppich gleiten. Wird der
Trennschalter ausgelöst, Bürste
anheben, um eine Beschädigung des
Motors oder Teppichs zu verhindern.
PUMPE
EIN EIN
NICHT
VAKUUM
SCHRITT
4
Schalten Sie die Pumpen- und
Vakuummotorschalter ein (“EIN”=“I”).
CADET 86038340 11/02/10
3-6GER
BETRIEB
Maschine am Hauptgriff
zurückkippen und zum
Ausgangspunkt bewegen.
SCHRITT
5
Maschine auf Boden senken.
Intervall- oder
Dauerbetriebsschalter einstellen,
um Bürste einzuschalten und das
Versprühen des Lösungsmittels zu
aktivieren. Bei der
Intervalleinstellung muss der
Bediener den Schalter mit dem
Daumen in der “EIN”-Position
festhalten. Diese Einstellung wird
üblicherweise für kleine Flächen mit
kurzen Reinigungsdurchläufen
verwendet. In der
Dauerbetriebseinstellung kann der
Bediener mit einer einzigen
Betätigung den Schalter in die
“EIN”-Position bringen. Diese
Einstellung wird üblicherweise für
große Flächen mit langen
Reinigungsdurchläufen verwendet.
SCHRITT
6
SCHRITT
7
INTERVALL
DAUERBETRIEB
3-7GER
CADET 86038340 04/19/07
REINIGUNGSVORGANG
A
A
SCHRITT
1
Bei der Wand beginnen, die der elektrischen
Steckdose am nächsten liegt. Gerade
zurückziehen, ohne dabei den Griff herunter
zu drücken.
25mm
30cm
AUS
SCHRITT
2
SCHRITT
3
Intervall-Einstellung freigeben oder
Dauerbetriebs-Einstellung auf Bürsten/Sprayschalter ungefähr 30 cm vor Beenden
des Reinigungsdurchgangs ausschalten.
Den Griff herunter drücken, um den
Vakuumschutzbeschlag und die Bürste
anzuheben, bevor zum nächsten
Reinigungsdurchgang übergegangen wird.
Der Bereich des Bürstenkontakts sollt e auf
der rechten Seite (abgeschlossene
Reinigung) der Maschine mindestens 25 mm
und auf der linken (Antriebsriemen) Seite der
Maschine mindestens 50 mm überlappen.
bdeckung
Vakuumeinlass
SCHRITT
bdeckung
Lösungsmitteleinlass
4
CADET 86038340 04/19/07
Während des Betriebs muss folgendes beachtet
werden: Der Cadet ist mit durchsichtigen inneren
Abdeckungen versehen, damit das schmutzige
Lösungsmittel und der Vakuumluftstrom besser
ersichtlich sind. Während des Betriebs muss
durch die Abdeckung des Vakuumeinlasses
kontrolliert werden, dass keine größeren
Wasser- oder Schaummengen in das
Vakuumsystem eindringen. Sollte dies
geschehen, muss die Maschine sofort
ausgeschaltet werden, da sonst der
Vakuummotor beschädigt werden kann. Den
Rückführtank leeren und/oder dem Rückführtank
Antischaummittel beigeben.
3-8GER
REINIGUNGSVORGANG
A
A
A
A
A
Für die Reinigung des an die Wand
anschließenden Bereichs muss die
Maschine mit der rechten Seite zur
Wand eingesetzt werden.
SCHRITT
5
Nach der Reinigung alle Schalter
ausschalten, die Bürste in die
Ruheposition zurückstellen und die
Maschine sorgfältig ausstecken.
Für eine noch schnellere Reinigung
verwenden Sie ein Windblower™-
Gebläse.
SCHRITT
6
SCHRITT
7
US
US
US
Den Rückführtank leeren, indem der
Ablassschlauch freigegeben wird.
Verwenden Sie kaltes Wasser für
die Reinigung des Rückführtanks
mithillfe des Schlauchs und
entleeren Sie auch den
Lösungsmitteltank nach jedem
Gebrauch.
3-9GER
SCHRITT
8
BLASS RÜCK-
¨FÜHRTANK
CADET 86038340 04/19/07
BLASS
LÖSUNGSMITTELTANK
VERWENDUNG DER ZUBEHÖRTEILE
/
SCHRITT
1
Verwenden Sie ausschließlich eines
der folgenden zulässigen Zubehörteile:
86000000 – PRV NO. DDH
86031540 – PRV NO. 39504
86041180 – PRV NO. ESW
86000050 – PRV NO. SPW
86000020 – PRV NO. HT
Die Manschette zurückschieben und an
der Halterung befestigen, die an der
Maschine angebracht ist. Dann
Manschette freigeben und in
Ausgangsposition zurückführen.
SCHRITT
SCHRITT
PUMPE VAKUUM
EIN EIN
AUS
Klappe über vorderem
2
Vakuumschutzbeschlag anheben und 1
½ Zoll-Schlauchmanschette in die
Öffnung einführen.
Pumpen- und Vakuumschalter
3
einschalten. Hinweis: Sicherstellen,
dass sich der Intervall-
Dauerbetriebsschalter in der mittleren
(„AUS“-) Position und die Bürste in
Ruheposition befindet.
SCHRITT
CADET 86038340 04/19/07
Griff an Zubehörteil drücken und mit
4
der Reinigung beginnen.
3-10GER
WARTUNG
PERIODISCHE WARTUNG
Spülen Sie den Extraktor zweimal im Monat mit
einer weißen Essiglösung (1 l Essig auf 9 l
Wasser) oder einer Lösung gegen
Braunwerden (Mischung gemäß Anweisung)
durch. Damit wird verhindert, dass sich
alkalische Rückstände im System ansammeln.
Wenn die Zerstäuberdüsen verstopfen sollten,
entfernen Sie die Zerstäuberspitzen, waschen
Sie diese sorgfältig und fönen Sie sie trocken.
HINWEIS: Verwenden Sie weder Nadeln noch
Draht oder ähnliche Hilfsmittel für die Reinigung
der Düsen, da dies das Sprühmuster zerstören
könnte.
Überprüfen Sie in regelmäßigen Abständen alle
Schläuche, elektrischen Kabel und Anschlüsse
an Ihrer Maschine. Ausgefranste oder rissige
Schläuche sollten repariert oder ausgewechselt
werden, damit ein Vakuum- oder
Lösungsmittelverlust vermieden werden kann.
Wenn die Kabelisolierung beschädigt oder
abgenutzt ist, muss diese unverzüglich repariert
oder ersetzt werden. Gehen Sie kein Risiko ein
und vermeiden Sie Elektrobrände und
elektrische Schläge.
TÄGLICHE / REGELMÄSSIGE
WARTUNG
Bevor Sie Einstellungen oder Reparaturen an
der Maschine vornehmen, ziehen Sie das
Stromkabel aus der Steckdose.
1. Leeren Sie nicht verwendete
Reinigungsmittellösung aus dem
Lösungsmitteltank.
2. Überprüfen und reinigen Sie das Filtersieb
im Lösungsmitteltank.
3. Spülen Sie das Pumpensystem mit 4 oder 7
Liter sauberem, heißem Wasser durch.
4. Spülen Sie nach jedem Gebrauch den Tank
mit frischem Wasser. Überprüfen Sie in
regelmäßigen Abständen den Rückführtank
und entseuchen Sie ihn nach Bedarf.
Verwenden Sie dazu ein in Krankenhäusern
eingesetztes virentötendes Mittel oder eine
Bleichmittel-Wasserlösung im Verhältnis
1:10. Abwasser sollte vorschriftgemäß
entsorgt werden.
4-1GER
CADET 86038340 04/19/07
5. Kontrollieren Sie, ob sich um den
Vakuumschutzbeschlag Fussel oder
Absätze gebildet haben und entfernen Sie
diese nach Bedarf.
6. Überprüfen Sie die Vollständigkeit des
Sprühmusters der Zerstäuberdüsen.
7. Entfernen Sie Fussel- und
Schmutzansammlungen von der Bürste und
der Verschalung.
HINWEIS: Entfernen der Bürste.
A. Um die Bürste zu entfernen, greifen Sie
diese und ziehen Sie sie vom Endstück
gegenüber dem Antriebsriemen (vom
Bediener aus gesehen rechts).
Entfernen Sie das andere Endstück vom
Bürstenantrieb.
B. Um die Bürste wieder einzusetzen,
richten Sie die Schlitze im Bürstenkern
mit der Antriebsnabe auf der
Antriebsriemenseite aus (vom Bediener
aus gesehen links) und schieben Sie die
Bürste auf die Antriebseinheit. Lassen
Sie dann das Auflagerendstück
(gegenüberliegendes Endstück) der
Bürste in der Halteklammer
einschnappen.
8. Überprüfen Sie das Kühlluftsieb (auf dem
Rahmen hinter dem linken Rad) nach
Fusseln oder Absätzen.
9. Überprüfen Sie die Schwimmerkugel und
den Sperrfilter und reinigen Sie diese nach
Bedarf.
HINWEIS: Stellen Sie sicher, dass sich die
Maschine immer in „Ruhe“-Position befindet,
wenn sie nicht verwendet wird.
WARTUNG
!
A
,
r
FOLGENDE
WARNUNG:
QUALIFIZIERTEM WARTUNGSPERSONAL DURCHGEFÜHRT
WERDEN:
ERSETZEN DES VAKUUMMOTORS
1. Schalten Sie alle Schalter aus und stecken Sie die
Maschine aus.
2. Nehmen Sie den Rückführtank ab.
3. Entfernen Sie die (2) Schrauben, mit denen der
Lösungsmitteltank am Rahmen befestigt ist und
kippen Sie den Tank nach hinten, damit die
Innenseite des Rahmens zugänglich ist.
4. Trennen Sie die Verbindung der Drähte des
Vakuummotors am Anschlussstück ab. Schließen Sie
den Lösungsmitteltank.
5. Entfernen Sie die (6) Schrauben, mit denen die
Abdeckung des Vakuummotors (T/N 86003080 - PRV
NO. 27809) am Lösungsmitteltank befestigt ist.
6. Nehmen Sie den Vakuummotor heraus.
7. Befolgen Sie für den Einbau des Vakuummotors
diese Schritte in umgekehrter Reihenfolge.
REPARATUREN DÜRFEN
AUSSCHIESSLICH VON
Vakuummotor-KohlenstoffbürstenErsetzen der
Kohlebürsten des Vakuummotors (Windsor)
Endstück
Ersetzen der Kohlebürsten des Vakuummotors (Ametek)
Abschlusskappe
Kohlenbürsten
Hinweis: Beim Ersetzen der Kohlebürsten des Vakuummotors
den Kabelschuh VOR dem Entfernen der Schrauben auf dem
Bügel lösen.
Wenn der Motorkommutator nicht konzentrisch, äußerst
angefressen oder geriffelt ist, muss der Motor ersetzt oder einem
qualifizierten Servicecenter geschickt werden, um die
Vakuumleistung wieder herzustellen..
Kabelschuh
WARNUNG: Für einen
sicheren Betrieb muss das
grüne Erdungskabel
angeschlossen sein.
Siehe schematische
Darstellung der Verdrahtung
Kabelschuh
Kohlebürsten
Ist der Kommutator der Einheit nicht
konzentrisch oder weist er starke Grübchen
oder Rillen auf, muss der Motor ersetzt oder zur
Wiederherstellung der Vakuumleistung an ein
Wichtig:
Je kürzer die Borsten, desto starker werden diese Bürsten
aufgrund der stärkeren Hitze abgenutzt.
Wichtig:
Diese Bürsten nutzen schneller
ab, da sie aufgrund erhöhter
Hitze verkürzt werden.
Die Feder innerhalb der
Bürstenverschalung
beschädigt den Motor, wenn
zugelassen wird, dass die
Bürsten vollständig abgenutzt
werden..
Hinweis:
Setzen Sie
die Sperre in
die
usnutung..
3/8
Überprüfen Sie in regelmäßigen Abständen die Länge der
Kohlenbürsten. Ersetzen Sie beide Kohlenbürsten, wenn
eine davon kürzer als 3/8“ ist.
3
[9.5mm]
8
Prüfen Sie die Länge der Kohlebürsten in
regelmäßigen Abständen. Ersetzen Sie beide
Kohlebürsten
wenn sie eine von ihnen wenige
CADET 86038340 04/19/07
4-2GER
WARTUNG
!
–
–
–
ERSETZEN DES RIEMENS
1. Schalten Sie alle Schalter aus und stecken Sie
die Maschine aus.
2. Nehmen Sie den Rückführtank und die Bürste
ab.
3. Entfernen Sie die (2) Schrauben, mit denen der
Lösungsmitteltank am Rahmen befestigt ist und
kippen Sie den Tank nach hinten, damit die
Innenseite des Rahmens zugänglich ist.
4. Lösen Sie die (4) Schrauben, mit denen der
Bürstenmotor gehalten wird und schieben Sie
den Motor vorwärts, um die Spannung des
Riemens zu lösen.
5. Entfernen Sie die (2) Schrauben, mit denen die
Verbindungsstücke des
Vakuumschutzbeschlags (p/n 86227350 - PRV
NO. 05016) an der Bürstenverschalung befestigt
sind.
6. Entfernen Sie die (3) Schrauben, mit denen das
Seitenblech (p/n 86249420 – PRV NO. 62759)
an der Bürstenverschalung befestigt ist, um den
Riemen zu entfernen. HINWEIS: Alle
Komponenten für den Antrieb der Bürste werden
beim Entfernen des Seitenblechs herausgelöst.
7. Befolgen Sie für den Einbau des Riemens
diesen Ablauf in umgekehrter Reihenfolge.
86249420
PRV NO. 62759
WARNUNG
FOLGENDE REPARATUREN DÜRFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM
WARTUNGSPERSONAL DURCHGEFÜHRT WERDEN:
ERSETZEN DER LÖSUNGSMITTELPUMPE
1. Schalten Sie alle Schalter aus und stecken Sie
die Maschine aus.
2. Nehmen Sie den Rückführtank ab.
3. Entfernen Sie die (2) Schrauben, mit denen der
Lösungsmitteltank am Rahmen befestigt ist und
kippen Sie den Tank nach hinten, damit die
Innenseite des Rahmens zugänglich ist.
Pumpe Kopf
86251040
PRV NO. 65187
Druckschalter
86161980
PRV NO. 42-809332
Pumpenersatzteile für Shurflo 100 psi 86026400 - (PRV NO. 65254)
PRV NO. 84161
4. Nehmen Sie die Lösungsmittelschläuc he von
den Verbindungsstücken in der Pumpe.
5. Entfernen Sie die (2) Schrauben, mit denen die
Pumpe am Rahmen befestigt ist.
6. Befolgen Sie für den Einbau der Pumpe diesen
Ablauf in umgekehrter Reihenfolge.
Ventil Bausatz
86258830
Membran
862355100
PRV NO. 29206
86227350
PRV NO. 05016
Pumpenverschalung
86288790
PRV NO. 41387
Verschalung/Ppumpenreparatusatz
4-3GER
Pumpenersatzteile für Flojet 73 psi86006110 – PRV NO. (65189
Pumpenreparatursatz
86004600
86166040
CADET 86038340 04/19/07
PRV NO. 47350
PRV NO. 47176
)
FEHLERSUCHE AN DER MASCHINE
PROBLEM URSACHE LÖSUNG
Kein Strom, nichts läuft
Der Vakuummotor läuft
nicht
Der Vakuummotor läuft,
hat aber eine schlechte
Saugleistung
Wenig oder kein
Wasserstrom
(Teppich weist Striemen
auf)
Bürste dreht sich nicht
1. Ist das Kabel eingesteckt?
2. Trennschalter im Gebäude wurde
ausgelöst.
3. Defekter Schalter.
4. Defektes Stromkabel oder Drahtende.
1. Trennschalter wurde ausgelöst.
2. Defekter Hauptvakuumschalter.
3. Lose Verdrahtung.
4. Defekter Vakuummotor.
1. Ablagerungen im Vakuumschutzbeschlag.
2. Dichtung der Haube defekt oder nicht
vorhanden.
3. Rissiger Vakuumschlauch oder lose
Schlauchmanschette.
4. Rückführtank voll / Schwimmerkugel in der
ober en Position festgeklemmt.
1. Hauptpumpe ausgeschaltet.
2. Düsen verstopft oder nicht vorhanden.
3. Lösungsfilter verstopft.
4. Defektes Solenoid.
1. Bürste ausgeschaltet.
2. Trennschalter der Bürste wurde ausgelöst.
3. Defekter Bürstenriemen.
4. Defekter Bürstenmotor.
1. Kabel einstecken.
2. Trennschalter zurücksetzen.
3. Service anfordern.
4. Service anfordern.
1. Trennschalter zurücksetzen.
2. Service anfordern.
3. Service anfordern.
4. Service anfordern.
1. Ablagerungen aus
Vakuumschutzbeschlag entfernen.
2. Nach Bedarf ersetzen.
3. Nach Bedarf reparieren oder ersetzen.
4. Vakuummotor ausschalten. Rückführtank
entleeren und spülen.
1. Einschalten.
2. Mit einer Essig-/Wasserlösug reinigen
oder ersetzen.
3. Lösungsmitteltank entleeren und
Lösungsfilter reinigen.
4. Service anfordern.
1. Bürstenschalter einschalten.
2. Sicherheitsschalter zurücksetzen.
3. Nach Bedarf ersetzen.
4. Service anfordern.
CADET 86038340 04/19/07
4-4GER
WIRING DIAGRAM / VERDRAHTUNG-SCHEMATISCHE
DARSTELLUNG
86003650
PRV NO. 34362
86001240
PRV NO. 14020
86268750
PRV NO. 88567
86268900
PRV NO. 88655
86268900
PRV NO. 88655
86268750
PRV NO. 88567
86268750
PRV NO. 88567
86268750
PRV NO. 88567
86268350
PRV NO. 88270
4-5GER
86004480
PRV NO. 41353
CADET 86038340 04/19/07
THIS PAGE LEFT BLANK INTENTIONALLY
CADET 86038340 04/19/07
4-6GER
FRAME ASSEMBLY
1
30
7
15
11
10
5
22
2
28
19
18
(SEE PG. 5-11)
21
3
12
34
A
B
33
3
6
26
9
32
25
27
6
20
29
5-1
8
CADET 86038340 04/19/07
13
14
4
24
FRAME ASSEMBLY
2
REF PART NO. PRV NO. QTY DESCRIPTION
1 - OPEN - -
2 86003620 34341 1 FRAME, CLP FAMILY
3 86004340 39528 1 HOSE ASM, 1.5 BLK VAC X 15.5
4 86001660 41236 2 HUBCAP, 5/8" SHAFT
5 86004480 41353 1 HARNESS, MAIN, CDT
6 86239610 41354 1 HINGE, TANK TO FRAME
7 86005370 53641 1 MOTOR ASM, BRUSH CLP FAMILY
8 86005640 57030 2 NUT, 10-32 HEX NYLOCK
9 86005810 57245 3 NUT, 1/4-20 HEX NYLOCK SS
10 86198530 99809 2 FOAM TAPE, 1/8 THK X 3/4 1SDA
11 86249430 62761 1 PLATE, BRUSH MTR CLAMP
12 86006020 64099 1 PULLEY, 1.4 OD, 6GR, MICRO-V
13 86250130 66282 6 PLUG, HOLE, .375" BLK
14 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
15 86006580 70085 2 SCR, 1/4-20 X 1/2 PPHMS SS
16 86273980 70066 2 SCR, 10-32 X 3/4 PPHMS
17 - OPEN - -
18 86010630 87013 2 WASHER, 1/4 ID X 5/8 OD SS
19 86010660 87025 2 WASHER, 1/4 LOCK EXT STAR SS
20 86010650 87018 2 WASHER, #10 X 9/16 OD
21 86006550 70074 2 SET SCR, 10-32 X 1/4 KCP
22 86256190 73197 1 STRAIN RELIEF, 90 DEGREE
23 - OPEN - -
24 86259960 89506 2 WHEEL, 1-15/16 X 10” HOOSIER
25 86066230 03107 1 AXLE, 5/8 X 17.06L
26 86134490 99667 10” HEAT SHRINK, 3/4 ID UL/CSA
27 86253090 73943 1 SEAL, FRAME/TANK
28 86002370 20035 1 CLAMP, 7/16 DIA NYLON UL
29 86233140 20041 1 CLAMP, 2.0" WORM GEAR
30 86274760 70271 2 SCR, ¼-20 X ½ HHCS PLTD
31 86006530 70057 2 SCR, ¼-20 X 1 PPHMS SS
32 86272160 66052 1 PIN, ROLL I/8” X 1.0”L
33 86276610 70697 1 SCR, ¼-20 X 1.25 PPHMS SS
34 86005710 57105 3 NUT, ¼-20 HEX W/ STD WASHER
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-
BRUSH ASSEMBLY
15
25
31
30
17
34
24
18
11
44
25
29
47
30
45
26
16
36
33
43
32
7
13
16
8
12
38
39
10
22
4
40
37
41
26
35
28
3
21
42
1
6
19
27
5-3
23
20
25
14
17
30
29
CADET 86038340 04/19/07
46
25
3
9
2
5
BRUSH ASSEMBLY
4
REF PART NO. PRV NO. QTY DESCRIPTION
1 86003730 03110 1 AXLE, ROLLER
2 86227100 04084 1 ADAPTER, BRUSH BRG.
3 86000900 09019 2 BEARING, 1.125ODX.500IDX.375
4 86001100 11045 1 BELT, 180J6 MICRO-V
5 86001140 12514 1 BRUSH, 15L X 3.38OD
6 86001300 140343 1 BRKT, BRUSH PULLEY
7 86001310 140351 1 BRKT, BRUSH HEIGHT
8 86003620 34341 REF FRAME, CLP FAMILY
9 86004060 36192 2 GUARD, THREAD
10 86004470 41345 1 HOUSING, BRUSH 15"
11 86004980 50998 1 LABEL, BRUSH HEIGHT
12 86093080 51311 1 LINKAGE, ASM, BRUSH HEIGHT
13 86005110 51312 1 LINKAGE ASM, ROLLER SUPPORT
14 86005120 51314 2 LINK, ROLLER, FRONT
15 86005130 51317 1 LEVER, HEIGHT ADJUSTMENT
16 86005640 57030 4 NUT, 10-32 HEX NYLOCK
17 86005850 57271 2 NUT, 3/8 DIA CAP, TYPE PUSH PLT
18 86249410 62758 1 PLATE, BRUSH HOUSING RH
19 86249420 62759 1 PLATE, BRUSH HOUSING LH
20 86005930 62762 2 PLATE, AXLE RETAINER
21 86250680 64098 1 PULLEY, 2.2 OD, 6GR, MICRO-V
22 86006220 66192 1 PIN, ROLL 1/4 X 1.25L
23 86006430 67411 1 ROLLER, 1.9 DIA X 10.5 LG
24 86006510 70043 2 SCR, 10-32 X 5/8 PFHMS
25 86006590 70088 6 SCR, 10-32 X 1/2 PPHMS SS DL
26 86006650 70177 7 SCR, 10-32 X 1/2 FHMS SS
27 86006700 70232 2 SCR, 10-32 X 3/8 FHMS SS
28 86275530 70497 2 SCR, #10-24 X 1/2 SHCS
29 86010640 87016 4 WASHER, #10 LOCK EXT STAR SS
30 86010650 87018 6 WASHER, #10 X 9/16 OD
31 86136750 70675 4 SCR, 1/4-20 X.5/8 THMS PLTD NP
32 86230620 12524 1 BRUSH, 15 L X 3.35 OD G2 1000090563
33 86251710 67467 1 RING, TOLERANCE 7/8 ID X 1/2 W 1000090563
34 86003070 27805 1 CLIP, BEARING
35 86003370 29157 1 DRIVER, BRUSH
36 86278130 70737 1 SHLDR BOLT, 3/8 OD X 3/8 L SS NP 1000090563
37 86272770 67094 1 RING, 1/2 EXT. SNAP
38 86272510 66310 2 PIN, CLEVIS 1/4 X 1/2 PLTD
39 86008650 80604 2 COTTER, 1/4" RING
40 86342240 - 1 SPACER, .81 X 1.06 X .125
41 86006030 64102 1 PULLEY ASM, BRUSH
42 86003390 29208 1 DRIVER ASM, BRUSH
43 86001140 12514 1 BRUSH ASM, 15 IN
44 86227150 05158 1 ADAPTER, BRUSH BRG. DIE CAST 1000090563
45 86228890 09137 2 BEARING, R6 3/8 ID 1000090563
46 86028010 47383 1 BRUSH BEARING ASM.
47 86004750 47416 REF KIT, BRNG/ADPTR EXTRCTR
SERIAL NO.
FROM
NOTES:
CADET 86038340 02/22/11
5-
PUMP ASSEMBLY
14
19
15
11
3
8
4
23
118
20
17
10
16
20
13
9
2
16
21
12
7
5-5
28
26
26
25
(SEE SOLUTION
TANK)
24
CADET 86038340 04/19/07
27
C
6
5
PUMP ASSEMBLY
6
REF PART NO. PRV NO. QTY DESCRIPTION
1 86002470 22072 1 COUPLING, 1/4 ANCHOR W/1" HEX
2 86002480 22090 2 CONNECTOR, 1/8FPT X 1/4 TUBE QC
3 86003470 31072 1 ELBOW, SWIVEL, 1/4MPTX1/4TUBE
4 86003490 31074 1 ELBOW, SWIVEL,3/84MPTX3/8TUBE QC
5 86004570 44067 2 JET BODY, MINI PROMAX BODY
6 86241680 44073 2 JET, MINI PROMAX 9503
7 86241680 57030 2 NUT, 10-32 HEX NYLOCK
8 86026400 65254 1 PUMP ASM, 230V 100 PSI W/CONN
9 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
10 86250140 70195 2 SCR, 10-32 X 1.25 PPHMS SS
11 86273750 70011 2 SCR, 1/4-20 X 5/8 HHCS SS
12 86003640 34355 1 FITTING,1/4 TUBE,"Y", QC
13 86008360 78419 1 TEE, 3/8 MPT X 3/8 TUBE, QC
14 86010570 84165 1 VALVE ASM,SOLENOID CLP FAMILY
15 86010810 87191 2 WASHER, 1/4"IDX1.0OD. FLAT SS
16 86010650 87018 4 WASHER, #10 X 9/16 OD
17 86010820 87192 2 WASHER, 7/16 X 3/4 X .19RUBBER
18 86005590 56014 1 NIPPLE, 1/4 CLOSE
19 86005580 56012 1 NIPPLE, 1/4 FPT QD
20 86003500 31076 2 ELBOW, 1/4 MPT X 3/8 TUBE, QC
21 86006590 70088 2 SCR, 10-32 X 1/2 PPHMS SS
22 - OPEN - -
23 86267400 880278 1 WIRE, 22" GRN/18 76011 X 76011
24 86282340 39720 1 HOSE, 3/8 OD X 1/4 ID URTHN X 22”
25 86279930 29277 2 DUCT, 1/2 ID SPLT FLX X 16”
26 86281900 39531 3 HOSE, 1/4 ID NYLON X 5"
27 86253020 73963 1 SCREEN, INTAKE
28 86282350 39721 2 HOSE, 3/8 ID NYL11 YLW X 17”
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-
PUMP ASSEMBLY
PRIOR TO S/N 1000153482
14
19
18 1
15
23
3
8
4
10
16
20
13
9
2
16
21
12
28
26
26
11
24
25
20
17
C
(SEE SOLUTION
TANK)
27
7
6
5
5-7
CADET 86038340 04/19/07
PRIOR TO S/N 1000153482
PUMP ASSEMBLY
REF PART NO. PRV NO. QTY DESCRIPTION
1 86002470 22072 1 COUPLING, 1/4 ANCHOR W/1" HEX
2 86002480 22090 2 CONNECTOR, 1/8FPT X 1/4 TUBEQC
3 86003470 31072 1 ELBOW, SWIVEL, 1/4MPTX1/4TUBE
4 86003480 31073 1 ELBOW, SWIVEL,1/4MPTX3/8TUBEQC
5 86004570 44067 2 JET BODY, MINI PROMAX BODY
6 86004580 44068 2 JET, MINI PROMAX 9504
7 86004580 57030 2 NUT, 10-32 HEX NYLOCK
8 86251080 65197 1 PUMP ASM, 230V 73 PSI
9 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
10 86006830 70386 2 SCR, 10-32 X 1.0 PPHMS
11 86273750 70011 2 SCR, 1/4-20 X 5/8 HHCS SS
12 86003640 34355 1 FITTING,1/4 TUBE,"Y", QC
13 86008370 78420 1 TEE, 1/4 MPT X 3/8 TUBE, QC
14 86010570 84165 1 VALVE ASM,SOLENOID CLP FAMILY
15 86010810 87191 2 WASHER, 1/4"IDX1.0OD. FLAT SS
16 86010650 87018 4 WASHER, #10 X 9/16 OD
17 86010820 87192 2 WASHER, 7/16 X 3/4 X .19RUBBER
18 86005590 56014 1 NIPPLE, 1/4 CLOSE
19 86005580 56012 1 NIPPLE, 1/4 FPT QD
20 86003500 31076 2 ELBOW, 1/4 MPT X 3/8 TUBE, QC
21 86006590 70088 2 SCR, 10-32 X 1/2 PPHMS SS
22 - OPEN - -
23 86267400 880278 1 WIRE, 22" GRN/18 76011 X 76011
24 86281890 39529 1 HOSE, 3/8 URETHANE X 29"
25 86004350 39530 1 HOSE, 3/8 NYLON X 6"
26 86281900 39531 3 HOSE, 1/4 ID NYLON X 5"
27 86253020 73963 1 SCREEN, INTAKE
28 86004400 39591 1 HOSE, 3/8 ID NYLON YLW X 29”
29 86003490 31074 REF ELBOW, SWIVEL 1/4 MPT X 1/4 TUBE
30 86008360 78419 REF TEE, 3/8 MPT X 3/8 TUBE QC
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-8
VACUUM SHOE ASSEMBLY
1
4
13
2
12
8
6
3
11
11
7
10
5
7
5-9
CADET 86038340 04/19/07
VACUUM SHOE ASSEMBLY
REF PART NO. PRV NO. QTY DESCRIPTION
1 86227350 05016 4 ARM, VAC SHOE PARALLEL
2 86234760 27674 1 COVER, ACCESSORY PORT
3 86005810 57245 4 NUT, 1/4-20 HEX NYLOCK SS
4 86006790 70351 2 SCR, 10-32 X 3/8 HHTR W/STAR
5 86006790 70360 4 SCR, 1/4-20 X.75 PPHMS PHIL
6 86006840 70390 4 SCR, 1/4-20 X 1 FHCS PLTD
7 86008130 73958 8 SPACER, 3/8ODX.058WX.2814,CRS
8 86010620 85039 1 VAC SHOE, 15"
9 - OPEN - -
10 86010630 87013 4 WASHER, 1/4 ID X 5/8 OD SS
11 86010700 87074 8 WASHER, WAVE 3/8ID X3/4D X.125
12 86003780 35171 1 GASKET, ACCESSORY PORT
13 86008120 73955 2 SPRING, EXT .38D X2.75L X.055W
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-10
CONTROL PANEL ASSEMBLY
16
12
6
18
21
1
8
11
2
7
4
17
3
14
9
10
19
13
15
D
(SEE PG. 5-11)
SEE SOLUTION
TANK
5-11
CADET 86038340 04/19/07
5
20A, 20B
20C, 20D
CONTROL PANEL ASSEMBLY
2
REF PART NO. PRV NO. QTY DESCRIPTION
1 86001240 14020 1 TERMINAL BLOCK, 115V (3-4-3)
2 86230110 14312 1 BREAKER, 7 AMP
3 86002020 14949 1 BREAKER, 4 AMP
4 86002010 14942 2 BOOT, 3/8 CIRCUIT BREAKER
5 86261000 23671 1 CORD ASM
6 86005670 57040 2 NUT, 1/2 NPT CONDUIT
7 86005760 57116 2 NUT, 6-32 W/STAR WASHER PLTD
8 86064400 61348 1 PANEL, CADET CONTROL
9 86006950 70532 9 SCR, 10-32 X 1/2 PPHMS BLK NP 1000032157
10 86006710 70235 2 SCR, 6-32 X 1.0 PH BLK NYLON
11 86007120 72126 1 SWITCH, DPDT 3-POSITION ROCKER
12 86007140 72130 2 SWITCH, SPST 2-POSITION ROCKER
13 86256240 73505 1 STRAIN RELIEF, 1/2 NPT TRUMPET
14 86010800 87189 9 WASHER, .2IDX.500 BLK SS
15 86004480 41353 REF HARNESS, MAIN, CDTI
16 86242270 500019 1 LABEL, CONTROL PANEL, CDT
17 86010750 87100 2 WASHER, 3/8 ID INT.LOCK THIN
18 86005700 57104 3 NUT, 10-32 W/STAR WASHER PLTD
19 86006830 70386 1 SCR, 10-32 X 1.0 PPHMS
20A 86002610 23683 1 CORD ASM, 230V BRITIAN
20B 86002600 23682 1 CORD ASM, 230V EURO
20C 86031550 23681 1 CORD ASM, 230V SWISS
20D 86260960 23521 1 CORD ASM, 230V, AUST
21 86245040 50279 1 LABEL, GROUND SYMBOL
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-1
SOLUTION TANK ASSEMBLY
SEE FRAME)
A
10
12
7*
6
3
7
13
13A
13B
23
17
29
18
30*
18
22
24
32
33
25
16*
(SEE CONTROL PANEL)
D
15
21
20
9
19*
1
B
(SEE FRAME)
5-13
11
8
2
CADET 86038340 04/19/07
27*
26*
28*
5*
C
4
(SEE PUMP)
18
14
SOLUTION TANK ASSEMBLY
4
REF PART NO. PRV NO. QTY DESCRIPTION
1 86233140 20041 3 CLAMP, 2.0" WORM GEAR
2 86233150 20042 1 CLAMP, 3/8 HOSE (D-SLOT)
3 86003080 27809 1 COVER, VAC MOTOR
4 86003090 27810 1 COVER, BELT
5 86235500 31081 1 ELBOW, 3/8 MPT X 3/8 TUBE, PLASTIC
6 86003790 35175 2 GASKET, TANK TO VAC COVER
7 86003920 35231 2 GASKET, VAC COVER (CLP FAMILY)
8 86281880 39526 1 HOSE,1/2 CLEAR X 12
9 86240090 39527 1 HOSE, 1.5 BLK VAC X 3.0
10 86004340 39528 REF HOSE ASM, 1.5 BLK VAC X 15.5
11 86001590 40049 1 HOSEBARB, 3/8MPT X 1/2 NYLON
12 86240980 41348 1 HOUSING, VAC MOTOR
13 86005420 53791 1 VAC MOTOR ASM, CLP FAMILY
13A 86230760 140216 - BRUSH SET, 230V VAC AMETEK
13B 86135330 140688 - BRUSH SET, 230V VAC MTR WINDSOR
14 86006600 70114 2 SCR, #10 X 3/4 PPHST TYPE B
15 86006590 70088 2 SCR, 10-32 X 1/2 PPHMS SS
16 86032240 75257 1 TANK, CDT SOLUTION
17 86259060 85037 1 VENT, COOLING AIR SMALL
18 86010650 87018 10 WASHE R, #1 0 X 9/16 OD
19 86007970 73864 1 STRAINER, 3/8 IN. NPT 60 MESH
20 86010630 87013 3 WASHER, 1/4 ID X 5/8 OD SS
21 86006580 70085 3 SCR, 1/4-20 X 1/2 PPHMS SS DL
22 86002370 20035 2 CLAMP, 7/16 DIA NYLON UL
23 86233260 20092 1 CLAMP, 3.5" WORM GEAR
24 86272840 67147 1 RING, 2" DIA SPLIT
25 86256170 73169 1 STRAIN RELIEF, CORD HOOK
26 86003950 35236 1 GASKET, TANK, L-F
27 86003960 35237 1 GASKET, TANK, L-R
28 86003970 35238 1 GASKET, TANK, RH
29 86275690 70525 6 SCR, #10 X 1.0 PPHST TYPE B
30 86003940 35235 1 GASKET, CDT PANEL
31 86026660 75276 1 TANK ASM, SOLUTION CDT7
32 86002870 27417 1 CORD, 99807 1/8 X 12"
33 86232280 500012 1 CARD, INSTRUCTION CDT7
SERIAL NO.
FROM
SERVICE
* SERVICE
NOTES:
ONLY
ONLY
*
CADET 86038340 04/19/07
5-1
RECOVERY TANK ASSEMBLY
18
5
7
8
4
E
16
15
E
11
12
10
1
14
17
13
12
6
2
9
3
14B
11B
10B
1B
12
5-15
CADET 86038340 04/19/07
RECOVERY TANK ASSEMBLY
6
REF PART NO. PRV NO. QTY DESCRIPTION
1A 86002400 20064 1 CLAMP, 2.0" WORM GEAR X .312 1000083948
1B 86002350 20002 1 CLAMP, 2.0” NYLON RATCHET
2 86233140 20041 1 CLAMP, 2.0" WORM GEAR
3 86002930 27670 1 CORD, DRAIN HOSE
4 86008400 78499 2 COVER, REC. TANK
5 86235280 28060 1 DOME, CLP FAMILY
6 86003630 34351 1 FLOAT SHUT-OFF
7 86003910 35230 1 GASKET, DOME
8 86003930 35232 2 GASKET, PORT COVER
9 86004200 39353 1 HOSE, 1.5 X 12.0 DRAIN
10A 86004510 41391 1 HOSE, INSERT 1000083948
10B 86004450 40019 1 HOSEBARB, 1.5 DOUBLE MCHD
11A 86004500 41390 1 HOSE, CAP 1000083948
11B 86006240 66227 1 PLUG, DRAIN HOSE
12 86006600 70114 6 SCR, #10 X 3/4 PPHST TYPE B
13 86032250 75258 1 TANK, CDT RECOVERY
14A 86001370 140408 1 BRKT, HOSE HOOK 10000839 48
14B 86001190 140133 1 BRKT, RECOVERY HOSE MTG
15 86002870 27417 1 CORD, 99807 1/8 X 12"
16 86242230 500009 1 LABEL, WARNING
17 86245940 50995 1 LABEL, CADET MAIN
18 86003330 28061 1 DOME ASM, CLP FAM
SERIAL NO.
FROM
NOTES:
CADET 86038340 04/19/07
5-1
SUGGESTED SPARE PARTS
PART NO. PRV NO. DESCRIPTION
86001140 12514 BRUSH, 15L X 3.38OD
86001100 11045 BELT, 180J6 MICRO-V
86000900 09019 BEARING, 1.125ODX.500IDX.375
86004570 44067 JET BODY, MINI PROMAX BODY
86241680 44073 JET, MINI PROMAX 9503
86026400 65254 PUMP ASM, 230V 100PSI W/CONN
86010570 84165 VALVE ASM, SOLENOID CLP FAMILY
86003780 35171 GASKET, ACCESSORY PORT
86230110 14312 BREAKER, 250VAC 50 VDC
86002020 14949 BREAKER, VDE CIRCUIT
86007140 72130 SWITCH, SPST 2-POSITION ROCKER
86007120 72126 SWITCH, DPDT 3-POSITION ROCKER
86005420 53791 VAC MOTOR ASM, CLP FAMILY
86007970 73864 STRAINER, 3/8 IN. NPT 60 MESH
86230760 140216 BRUSH SET, 230V VAC AMETEK
86135330 140688 BRUSH SET, 230V VAC MTR WINDSOR *
86003630 34351 FLOAT, SHUT-OFF
86003330 28061 DOME ASM, CLP FAM
86006240 66227 PLUG, DRAIN HOSE
SERIAL NO.
FROM
NOTES:
5-17
CADET 86038340 04/19/07
5-18
CADET 86038340 04/19/07
Loading...
