Windsor ADM8IS - 10080040, ADM8IB - 10080020, ADM8IA - 10080010, ADM8IE - 10080030 User Manual
CARPET EXTRACTOR
Operating Instructions (GB/USA)
Manuel d’utilisation (FRE)
Bedienungsanleitung (GER)
MODEL: COUNTRY
ADM8IA - 10080010 AUSTRALIA
ADM8IB - 10080020 BRITIAN
ADM8IE - 10080030 EUROPE
ADM8IS - 10080040 SWITZERLAND
Read these instructions before operating the machine
Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen
AL
86038270 04/26/11
PRV NO. 98655
IPX4
Lire ce manuel avant d’utiliser la machine
INHALTSVERZEICHNIS
Datenlog/Inhaltsverzeichnis..............1
Sicherheitshinweise.......................... 2
Steuerelemente ................................3-5
Betrieb ..............................................6-11
Fehlersuche...................................... 12
Freie Seite ........................................13
KAUFDATUM
SERIENNUMMER

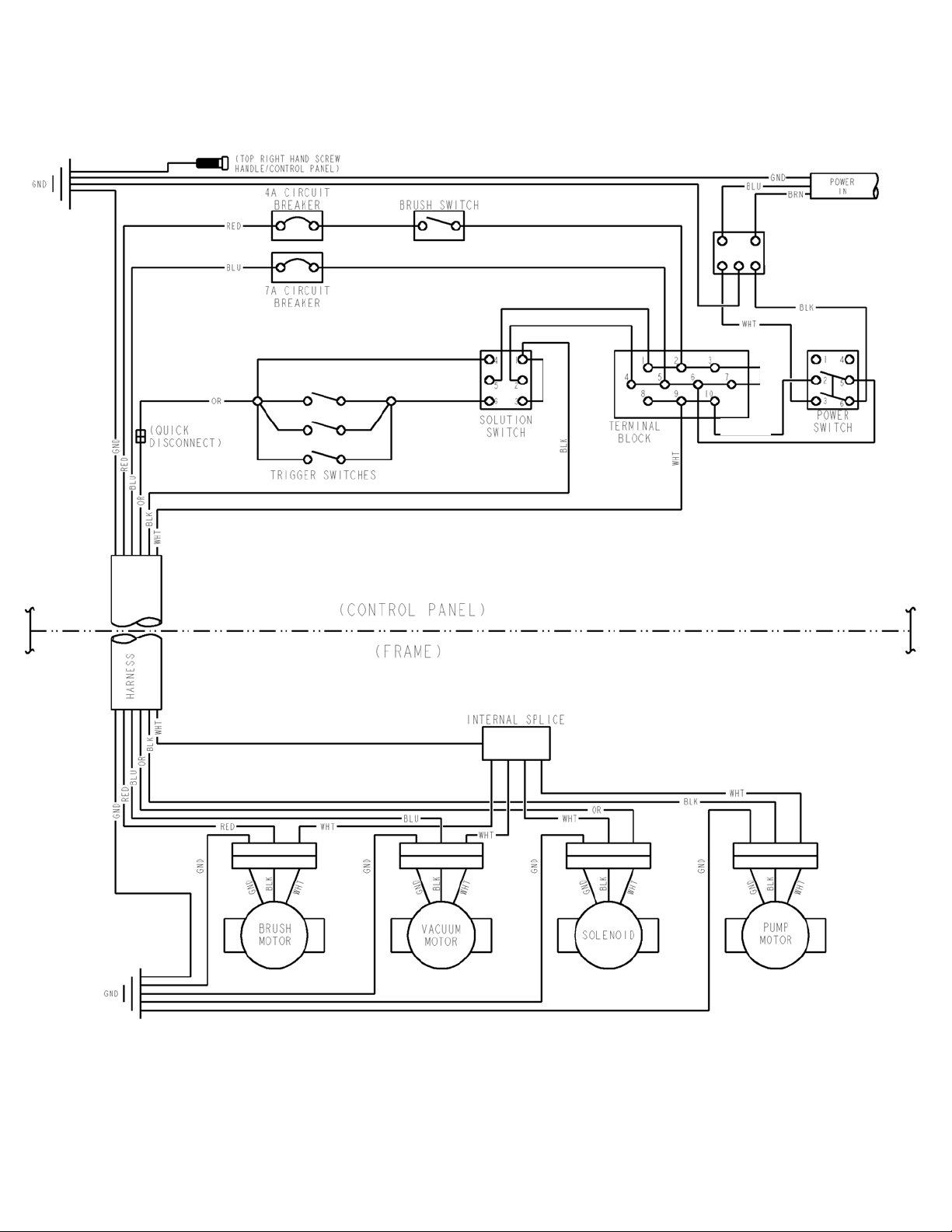

Verdrahtungsschaublid..................... 14
Wartung............................................ 15-17
Technische Daten............................. 18
Ersatzteilliste .................................... 19-34
Ersatzteile/Notizen............................ 35
EC Übereinstimmungserklärung....... 36
INSPEKTION
Packen Sie Ihre Maschine vorsichtig aus und untersuchen Sie sie auf Transportschäden. Jede Einheit wird vor
dem Transport in Betrieb genommen und gründlich untersucht. Jegliche Schäden obliegen der Verantwortung
des Spediteurs, der unverzüglich in Kenntnis gesetzt werden sollte.
1GER
ADMIRAL 86038270 05/22/07
R
WICHTIGE SICHERHEITSHINWEISE
!
Bei der Benutzung eines batteriebetriebenen Geräts sind u.a. die
folgenden, grundlegenden Vorsichtsmaßnahmen stets einzuhalten:
LESEN SIE BITTE ALLE ANWEISUNGEN, BEVOR SIE DIE MASCHINE BENUTZEN.
Um Brandgefahr, Stromschläge und Verletzungen zu
WARNUNG
Benutzen Sie die Maschine nur im Gebäude. Benutzen Sie sie nicht im Freien und lassen Sie sie nicht im Regen
stehen.
Benutzen Sie die Maschine nur gemäß den Beschreibungen in diesem Handbuch. Benutzen Sie nur vom
Hersteller empfohlene Komponenten und Zubehörteile.
Funktioniert die Maschine nicht ordnungsgemäß, wurde sie fallen gelassen, geschädigt, im Freien aufbewahrt
oder in Wasser getaucht, bringen Sie sie zu einem zugelassenen Händler.
Nehmen Sie die Maschine nicht in Betrieb, wenn Öffnungen blockiert sind. Entfernen Sie Schmutzteile, welche
den Luftstrom beeinträchtigen können, aus Öffnungen.
Diese Maschine eignet sich nicht zum Aufkehren gefährlichen St.
Die Maschine kann einen Brand verursachen, wenn sie in der Nähe von entzündlichen Dämpfen oder
Werkstoffen betrieben wird. Nehmen Sie die Maschine nicht in der Nähe von entzündlichen Flüssig keiten,
Staubpartikeln oder Dämpfen in Betrieb.
Diese Maschine eignet sich für kommerzielle Benutzung wie z.B. in Hotels, Schulen, Krankenhäusern,
Fabriken, Geschäften und Büros, die über normale Haushaltführung hinausgeht.
Wartungs- und Reparaturarbeiten sind von qualifiziertem Personal vorzunehmen.
vermeiden:
Tritt Schaum oder Flüssigkeit aus der Maschine aus, muss sie unverzüglich ausgeschaltet werden.
Trennen Sie die Batterie, bevor Reinigungs- oder Wartungsarbeiten vorgenommen werden.
Bevor die Maschine außer Betrieb genommen wird, müssen die Batterien ausgebaut und vorschriftsmäßig
entsorgt werden.
Sorgen Sie dafür, dass alle Warn- und Sicherheitsschilder lesbar und vorschriftsmäßig an der Maschine
angebracht sind.
Beim Betrieb ist mit besonderer Rücksicht auf andere Personen, insbesondere Kinder, vorzugehen.
Vor der Benutzung sind alle Abdeckungen und Türen an den in der Anleitung angegebe nen Positionen
anzubringen.
Bevor eine Maschine unbeaufsichtigt zurückgelassen wird, ist sie vor unbeabsichtigter Bewegung zu sichern.
Die Maschine ist ausschließlich von angewiesenen, befugten Personen in Betrieb zu nehmen.
Wird eine Maschine unbeaufsichtigt stehen gelassen, ist die Stromversorgung auszuschalten oder zu sperren,
um eine unbefugte Benutzung zu verhindern.
Es sind ausschließlich vom Hersteller empfohlene Chemikalien zu verwenden.
Diese Maschine wurde speziell für einen Betrieb mit den vom Hersteller spezifizierten Bürsten entwickelt. Die
Montage anderer Bürsten kann ihre Sicherheit beeinträchtigen.
Benutzen Sie die Maschine nicht auf Böden, die ein Gefälle von mehr als 2% aufweisen.
BEWAHREN SIE DIESE HINWEISE BITTE AUF
ADMIRAL 86038270 05/22/07
2GE
STEUERELEMENTE / POSITION DER KOMPONENTEN
1
3
8
9
4
7
10
5
6
1. Hauptgriff. Dient zum Ziehen und Manövrieren
der Maschine.
2. Griffjustierung. Dient zum Justieren der
Griffhöhe.
3. Stromkabel.
4. Lösungsmittelschalter. Dient zum Einschalten
der Pumpe. Die Position "Kontinuierlich" (unten)
aktiviert das Elektro-Ventil und leitet Lösungsmittel
durch Düsen zum Boden. Die Position
"Intermittierend" (oben) erfordert das Drücken
eines von drei Schaltern durch den Bediener zum
Zuführen von Lösungsmittel. Die mittlere Position
ist die Aus-Stellung.
5. Bürstenmotor-Schalter. Dient zum Einschalten
des Bürstenmotors.
6. Vakuummotor-Schalter. Dient zum Einschalten
des Vakuummotors.
7. Auslöseschalter. Aktiviert das Elektro-Ventil zur
Zuführung des Lösungsmittels durch Düsen zum
Boden, wenn sich der Schalter in der Position
"Intermittierend" befindet.
8. Bürstenmotor-Trennschalter. 4 Amp.
Trennschalter zum Schutz des Bürstenmotors.
9. Vakuummotor-Trennschalter. 7 Amp.
Trennschalter zum Schutz des Vakuummotors.
10. Rückführtank-Ablassschlauch. Erlaubt den
2
Ablass der schmutzigen Reinigungslösung.
11. Lösungsmittel-Ablassschlauch. Erlaubt den
11
Ablass überschüssigen Reinigungsmittels vom
Lösungsmitteltank.
3GER
ADMIRAL 86038270 05/22/07
STEUERELEMENTE / POSITION DER KOMPONENTEN
1. Anschluss für Lösungsmittelzubehör. Für
diverse Zusatzgeräte für die Reinigung.
2. Vakuumschlauch-Klappe. Dient zum Anschluss
der verschiedenen 38mm Vakuumschläuche der
Reinigungsgeräte.
3. Bürstenhöhenjustierung. Dient zur Regulierung
der Bürstenhöhe von der Ruheposition auf diverse
Teppichhöhen.
4. Rückführtank. Dient zum Sammeln von
schmutziger Reinigungslösung.
5. Lösungsmitteltank. Dient als Sammeltank für
Reinigungslösung.
6. Rückführtank-Aufsatz.
7. Vakuumschuh.
8. Bürstengehäuse.
9. Vorderer Hubgriff.
10. Reinigungsmittelfilter.
11. Lösungsmitteltank-Ablassschlauch.
11
6
4
5
10
10
3
3
1
1
9
9
2
2
ADMIRAL 86038270 05/22/07
8
7
4GER
STEUERELEMENTE / POSITION DER KOMPONENTEN
Lösungsmittel-Einlassdeckel.
1.
2. Vakuum-Einlassdeckel.
3. Schwimmerkugel-Sperrfilter.
4. Reinigungsöffnung.
5. Gießhahn.
6. Hubgriff.
6
2
1
4
6
5
3
5GER
ADMIRAL 86038270 05/22/07
EINFÜLLVERFAHREN
R
RÜCKFÜHRTANK
SCHRITT
1
LÖSUNGSMITT
ELTANK
SCHRITT
2
FÜLLEN DES ADMIRALS
HINWEIS: Benutzen Sie zum Füllen des Lösungsmitteltanks einen
sauberen Eimer mit Wasser.
FÜLLLINIE
SCHRITT
3
Geben Sie keinen Entschäumer, keine Lösungsmittel,
keinen Fleckenentferner und keine Vorsprühchemikalien
in den Lösungsmitteltank.
Verhindern Sie, dass Wasser in den VakuummotorEinlass gelangt. Verschüttete Flüssigkeit muss vor
erneutem Einsetzen des Rückführtanks von der
Oberseite des Lösungsmitteltanks beseitigt werden.
CHEMIKALIEN
Geeignete Chemikalien Nicht geeignete Chemikalien
Alkalis Aldehyde
Detergens Aromatische Kohlenwasserstoffe
Hydroxide SP-Butyl
Seifen Kohlenstofftetrachlorid
Essig Clorox*
Chlorierte Bleichmittel
Chlorierte Kohlenwasserstoffe
Lysol*
Methylethylketon (MEK)
Perchlorethen (perc)
Phenolsäuren
Trichlorethylen
D-Limonen
* Handelsnamen
SCHRITT
4
ADMIRAL 86038270 05/22/07
Rückführtank
entfernen
Wasser hinzufügen
oder
30,3Liter
60°C
237ml – 473ml
Reinigungschemik
alien hinzufügen
Rückführtank
wieder einsetzen
6GE
BETRIEB
SCHRITT
1
SCHRITT
2
Entnehmen Sie dem Rückführtank
Stromkabel und Literatur. Füllen Sie den
Lösungsmitteltank (für Füllanweisungen
siehe Seite 6).
Schließen Sie das Stromkabel an eine
geerdete Steckdose an. Hinweis:
Vergewissern Sie sich, dass der Aufsatz
am Rückführtank angebracht ist und der
Schwimmerkugel-Sperrfilter richtig
installiert ist.
SCHRITT
3
3mm
RICHTIG
FALSCH
SCHRITT
4
LÖSUNG VAKUUM
INT
KONT
BÜRSTE
EIN EIN
Stellen Sie die Bürste richtig ein.
Hinweis: Ein guter Betrieb wird
gewährleistet, wenn die Bürste den
Teppich streift. Wird der Trennschalter
aktiviert, heben Sie die Bürste an, um
eine Beschädigung des Motors oder
Teppichs zu vermeiden.
Stellen Sie die Bürsten- und
Vakuummotor-Schalter auf Ein ("EIN"
= "I"). Stellen Sie den
Lösungsmittelschalter auf
kontinuierliches Sprühen oder den
Schalter auf intermittierenden Betrieb
ein, um die Benutzung der
Auslöseschalter zu ermöglichen.
7GER
ADMIRAL 86038270 05/22/07
BETRIEB
R
Bringen Sie den Griff in eine
angenehme Betriebsposition. Neigen
Sie die Maschine anhand des
Hauptgriffs zurück und begeben Sie
sich zum Ausgangspunkt.
Senken Sie die Maschine auf den
Boden.
SCHRITT
5
SCHRITT
6
Wählen Sie den kontinuierlichen
Betriebsmodus aus, um mit dem
Auftragen des Lösungsmittels zu
beginnen, oder den intermittierenden
Betrieb, um die Benutzung der
Auslöseschalter für das
Lösungsmittel zu ermöglichen.
Eine Einstellung auf den
intermittierenden Modus erfordert,
dass der Bediener einen der drei
Auslöseschalter kontinuierlich mit
den Fingern betätigt. Dieser Modus
eignet sich in der Regel für kleine
Bereiche, in denen kurze
Behandlungswege erforderlich sind.
Eine Einstellung auf den
kontinuierlichen Modus ermöglicht
dem Bediener die Feststellung des
Schalters in die Position "EIN" durch
einmalige Betätigung. Dieser Modus
eignet sich in der Regel für große
Bereiche, der lange
Behandlungswege erfordert.
SCHRITT
7
CONT
ADMIRAL 86038270 05/22/07
8GE
REINIGUNGSVERFAHREN
SCHRITT
1
SCHRITT
2
30cm
Beginnen Sie an der Wand, die der
Steckdose am nächsten liegt. Ziehen Sie
die Maschine ganz zurück, ohne auf den
Griff zu drücken.
Lösen Sie die Auslöseschalter für einen
intermittierenden Betriebsmodus oder
schalten Sie den kontinuierlichen
Betrieb am Lösungsmittelschalter ca.
30cm vor Ende des Behandlungsweges
aus.
AUS
25mm
VAKUUM-
EINLASSDECKEL
LÖSUNGSMITTELEINLASSDECKEL
SCHRITT
3
SCHRITT
4
Drücken Sie den Griff herunter, um
Vakuumschuh und Bürste anzuheben,
bevor Sie den nächsten
Behandlungsweg beginnen.
Überlappen Sie den Berührungsbereich
der Bürste an der rechten
Maschinenseite um mindestens 25mm
(enges Reinigen).
Achten Sie während des Betriebs auf
Folgendes: Der Admiral ist mit transparenten
Innenabdeckungen ausgestattet, um es dem
Bediener zu ermöglichen, den Fluss des
schmutzige Lösungsmittels und der
Vakuumluft zu sehen.
Achten Sie während des Betriebs auf den
Vakuum-Einlassdeckel. Der Eintritt großer
Wasser- oder Schaummengen in das
Vakuumsystem kann eine Beschädigung des
Vakuummotors verursachen. Schalten Sie
die Maschine unverzüglich aus, wenn
einer dieser Zustände eintritt. Leeren Sie den
Rückführtank und/oder füllen Sie
Entschäumer in den Rückführtank.
9GER
ADMIRAL 86038270 05/22/07
REINIGUNGSVERFAHREN
R
g
A
A
A
Benutzen Sie die rechte
Maschinenseite, um entlang Wänden
zu reinigen.
Schalten Sie nach dem
Reinigungsvorgang alle
Steuerelemente aus, bringen Sie die
Bürste in die Ruhestellung und
ziehen Sie den Netzstecker vorsichtig
aus der Steckdose.
SCHRITT
5
SCHRITT
6
US
US
US
Der Trocknungsvorgang kann durch
Verwendung eines Windblower™
Gebläses beschleunigt werden.
Leeren Sie den Rückführtank, indem
Sie den Ablassschlauch öffnen.
Reinigen Sie den Rückführtank unter
Verwendung eines Schlauchs mit
kaltem Wasser. Lassen Sie auch den
Lösungsmitteltank nach jeder
Benutzun
ab.
SCHRITT
7
SCHRITT
8
RÜCKFÜHR
TANKABLASS
LÖSUNGSM
ITTELTANK-
ABLASS
ADMIRAL 86038270 05/22/07
10GE
BENUTZUNG VON ZUSATZGERÄTEN
A
SCHRITT
1
SCHRITT
2
Benutzen Sie nur eines der folgenden
zulässigen Zusatzgeräte:
86000020 – PRV NO. HT
86000000 – PRV NO. DDH
86041150 – PRV NO. DH
86031540 – PRV NO. 39504
86000610 – PRV NO. 89227
86000600 – PRV NO. 89226
Ziehen Sie den Kragen zurück und setzen
Sie ihn auf das an der Maschine
vorgesehene Anschlussstück; lassen Sie
Heben Sie die Klappe an der Vorderseite
des Vakuumschuhs und setzen Sie die
38mm Schlauchmanschette in das Loch
ein.
LÖSUNG
INT
BÜRSTE
AUS
VAKUUM
EIN
SCHRITT
3
SCHRITT
4
Schalten Sie den Vakuummotor ein und
stellen Sie den Lösungsmittelschalter auf
intermittierenden Betrieb. Hinweis:
chten Sie darauf, dass der
Bürstenschalter auf Aus steht und sich
die Bürste in der Ruhestellung befindet.
Drücken Sie den Griff am Zusatzgerät, um
mit der Reinigung zu beginnen.
11GER
ADMIRAL 86038270 05/22/07
R
PROBLEM URSACHE LÖSUNG
Kein Strom, kein Betrieb
Vakuummotor läuft nicht 1.Vakuum-Trennschalter ausgelöst
Vakuummotor läuft,
aber
Saugleistung ist
schwach
Schlechter oder kein
Wasserfluss
(Teppich erscheint
streifig)
Bürste dreht sich nicht
1. Ist das Stromkabel angeschlossen?
2. Trennschalter im Gebäude ausgelöst
3. Defekter Schalter
4. Defektes Stromkabel oder defekte
Anschlusslitze
2.Defekter Hauptvakuumschalter
3.Lockere Drähte
4.Defekter Vakuummotor
1.Schmutzteile im Vakuumschuh
2.Aufsatzdichtung schadhaft oder fehlt
3.Vakuumschlauch rissig oder
Schlauchmanschette locker
4.Rückführtank voll / Schwimmerkugel sitzt
oben fest
1.Hauptpumpenschalter steht auf AUS
2.Düsen blockiert oder fehlen
3.Lösungsmittelfilter blockiert
4.Defektes Magnetventil
1.Bürstenschalter steht auf AUS
2.Bürsten-Trennschalter ausgelöst
3.Bürstenriemen gerissen
4.Defekter Bürstenmotor
FEHLERSUCHE-TABELLE
1. Stromkabel anschließen.
2. Trennschalter zurücksetzen.
3. Wartungsdienst verständigen.
4. Wartungsdienst verständigen.
1.Trennschalter zurücksetzen
2.Wartungsdienst verständigen.
3.Wartungsdienst verständigen.
4.Wartungsdienst verständigen.
1.Schmutzteile aus Vakuumschuh
entfernen
2.Je nach Bedarf ersetzen
3.Je nach Bedarf ersetzen oder
reparieren
4.Vakuummotor ausschalten
Rückführtank entleeren und
durchspülen
1. Einschalten
2.Unter Verwendung einer EssigWasser-Lösung reinigen oder ersetzen
3.Lösungsmitteltank ablassen und
Lösungsmittelfilter reinigen
4.Wartungsdienst verständigen.
1.Bürste einschalten
2.Trennschalter zurücksetzen
3.Je nach Bedarf ersetzen
4.Wartungsdienst verständigen.
ADMIRAL 86038270 05/22/07
12GE
THIS PAGE LEFT INTENTIONALLY BLANK
13GER
ADMIRAL 86038270 05/22/07
86268290
PRV NO. 88229
Verdrahtungsschaublid
86238840
PRV NO. 41356
86268460
PRV NO. 88333
86268370
PRV NO. 88276
86238830
PRV NO. 41355
86268430
PRV NO. 88323
86268430
PRV NO. 88323
86268430 - PRV NO. 88323
FILTER
86003650
PRV NO. 34362
86266720
86268900
PRV NO. 88655
86001240
PRV NO. 14020
86268420
PRV NO. 88317
PRV NO. 880043
86268750
PRV NO. 88567
86238820
PRV NO. 41351
ADMIRAL 86038270 05/22/07
14GER
WARTUNG
REGELMÄSSIGE WARTUNG
Spülen Sie zweimal im Monat eine Lösung aus
Weißessig (ein Viertel Essig zu 7,6l Wasser) oder
eine Anti-Bräunungs-Lösung (nach Anweisung
gemischt) durch die Extraktionsvorrichtung. So wird
verhindert, dass sich Alkalireste im System
absetzen. Sind die Düsen blockiert, entfernen Sie
die Düsenspitzen, spülen Sie sie gründlich durch
und trocknen Sie sie mit warmer Luft.
HINWEIS: Benutzen Sie zur Reinigung der Düsen
keine Stifte, Drähte etc., da so das Sprühmuster
zerstört werden könnte.
Untersuchen Sie in regelmäßigen Abständen alle
Schläuche, Stromkabel und Anschlüsse an Ihrer
Maschine. Ausgefranste oder gerissene Schläuche
müssen repariert oder ersetzt werden, um einen
Verlust des Vakuum- oder Lösungsmitteldrucks zu
verhindern. Ist die Kabelisolierung gerissen oder
ausgefranst, ist diese unverzüglich zu reparieren
oder zu ersetzen. Unterschätzen Sie nicht die
Gefahr eines Strombrandes oder Stromschlags.
TÄGLICHE / REGELMÄSSIGE WARTUNG
Vor der Durchführung jeglicher Justierungen oder
Reparaturen ist das Stromkabel von der Steckdose
abzuziehen.
1. Lassen Sie unbenutzte Reinigungslösung aus
dem Lösungsmitteltank ab.
2. Prüfen und reinigen Sie den Filter im
Lösungsmitteltank.
3. Durchspülen Sie das Pumpsystem mit 4 oder 7
Liter sauberem, heißem Wasser.
4. Durchspülen Sie den Tank nach jeder
Benutzung mit frischem Wasser. Untersuchen
Sie den Rückführtank in regelmäßigen
Abständen und dekontaminieren Sie ihn je nach
Bedarf. Benutzen Sie dazu ein starkes Virozid
der eine Bleichmittel-Wasser-Lösung von 1:10.
Abwasser muss vorschriftsmäßig entsorgt
werden.
5. Untersuchen Sie den Bereich um den
Vakuumschuh auf Staub- und Schmutzteile und
beseitigen Sie sie.
6. Vergewissern Sie sich, das die Düsen das
ganze Sprühmuster erzielen.
7. Entfernen Sie Staubteile und
Schmutzrückstände von Bürste und Gehäuse.
HINWEIS: Ausbauen der Bürste
A. Wenn die Bürste ausgebaut werden soll, halten
Sie sie fest und ziehen Sie sie vom
entgegengesetzten Ende des Antriebsriemens
ab (rechte Seite des Bedieners). Entfernen Sie
das andere Ende vom Bürstenantrieb.
B. Richten Sie beim Einbauen der Bürste die
Schlitze in der Bürstenmitte auf den Stift im
Antrieb an der Seite des Antriebsriemens (linke
Seite des Bedieners) aus und drücken Sie die
Bürste auf den Antrieb. Rasten Sie dann das
Lagerende (entgegengesetztes Ende) der
Bürste in den Sicherungsring ein.
8. Untersuchen Sie den Kühlluftfilter (am Rahmen
hinter dem linken Rad) auf Staub- und
Schmutzteile.
9. Prüfen Sie die Schwimmerkugel und den
Sperrfilter und nehmen Sie entsprechende
Reinigungen vor.
HINWEIS: Stellen Sie die Maschine immer mit der
Bürste in Ruheposition ab.
15GER
ADMIRAL 86038270 05/22/07
WARTUNG
!
A
erdrahtungsschaubild
g
g
V
WARNUNG
DIE FOLGENDEN REPARATUREN SIND
AUSSCHLIESSLICH VON QUALIFIZIERTEM
WARTUNGSPERSONAL DURCHZUFÜHREN.
ERSETZEN DES VAKUUMMOTORS
1. Stellen Sie alle Schalter auf AUS und trennen Sie
das Stromkabel von der Netzstromversorgung.
2. Entfernen Sie den Rückführtank.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück, um
die Innenseite des Rahmens freizulegen.
4. Identifizieren Sie die Vakuummotordrähte und
trennen Sie diese am Verbinder. Schließen Sie
den Lösungsmitteltank.
5. Entfernen Sie die sechs (6) Schrauben, mit denen
die Vakuummotorabdeckung (Prod.-Nr. 86003080
– PRV NO. 27809) am Lösungsmitteltank
befestigt ist.
6. Entfernen Sie den Vakuummotor.
7. Zur Installation des Vakuummotors kehren Sie
dieses Verfahren um.
Vakuummotor-KohlenstoffbürstenErsetzen der
Kohlebürsten des Vakuummotors (Windsor)
Endstück
akuummotor-KohlenstoffbürstenErsetzen der
Kohlebürsten des Vakuummotors (Ametek)
Kohlebürsten
Hinweis: Beim Ersetzen der Vakuummotor-Kohlebürsten
lösen Sie den Verdrahtungsanschluss, BEVOR Sie die
Schrauben an der Halterung entfernen.
Ist der Kommutator der Einheit nicht konzentrisch oder
weist er starke Grübchen oder Rillen auf, muss der Motor
ersetzt oder zur Wiederherstellung der Vakuumleistung an
elassenes Wartungszentrum gesandt werden.
ein zu
Endstück
Endstück
WARNUNG:Der grüne
Erdungsdraht muss
angeschlossen werden,
um einen sicheren Betrieb
zu gewährleisten.
Siehe
V
Verdrahtungsanschluss
Verdrahtungsanschluss
Kohlebürsten
Ist der Kommutator der Einheit nicht konzentrisch oder
weist er starke Grübchen oder Rillen auf, muss der
Motor ersetzt oder zur Wiederherstellung der
Vakuumleistung an ein zugelassenes Wartungszentrum
gesandt werden.
Wichtig:
Je kürzer die Borsten, desto starker werden diese Bürsten
aufgrund der stärkeren Hitze abgenutzt.
3
[9.5mm]
8
Prüfen Sie die Länge der Kohlebürsten in regelmäßigen
Abständen. Ersetzen Sie beide Kohlebürsten, wenn sie
eine von ihnen weniger als 3/8Zoll (9.5mm) lang ist.
Wichtig:
Je kürzer die
Borsten, desto
starker werden
diese Bürsten
aufgrund der
stärkeren Hitze
ab
enutzt.
Hinweis:
Platzieren
Sie
Sperrteil in
Rille
3/8
Prüfen Sie die Länge der Kohlebürsten in regelmäßigen
bständen. Ersetzen Sie beide Kohlebürsten, wenn sie eine
von ihnen weniger als 3/8Zoll lang ist.
ADMIRAL 86038270 05/22/07
16GER
WARTUNG
!
O. 6518
ERSETZEN DER LÖSUNGSMITTELPUMPE
1. Stellen Sie alle Schalter auf AUS und trennen
Sie das Stromkabel von der
Netzstromversorgung.
2. Entfernen Sie den Rückführtank.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück,
um die Innenseite des Rahmens freizulegen.
Pumpenersatzteile für Shurflo 100 psi (86026400 – PRV NO. 65254)
Pumpe Kopf
86251040
PRV N
7
Druckschalter
86161980
PRV NO. 42-809332
Pumpe Kopf
86251090
PRV NO. 65204
Pumpenersatzteile für Flojet 230V 100 PSI (86004770 – PRV NO. 47477)
Ventileinheit
86258860 – PRV NO. 84166
4. Entfernen Sie die Lösungsmittelschläuche von
den Anschlussstücken in der Pumpe.
5. Entfernen Sie die beiden (2) Schrauben, mit
denen die Pumpe am Rahmen befestigt ist.
6. Zur Installation der Pumpe kehren Sie dieses
Verfahren um.
Ventil Bausatz
86258830
PRV NO. 84161
Membran
86235120 – PRV NO. 29219
Membran
86003400
PRV NO. 29206
Motor
86247370 - PRV NO. 53246
WARNUNG
ERSETZEN DES RIEMENS
1. Stellen Sie alle Schalter auf AUS und trennen
Sie das Stromkabel von der
Netzstromversorgung.
2. Entfernen Sie den Lösungsmitteltank und die
Bürste.
3. Entfernen Sie die beiden (2) Schrauben, mit
denen der Lösungsmitteltank am Rahmen
befestigt ist, und neigen Sie den Tank zurück,
um die Innenseite des Rahmens freizulegen.
4. Lösen Sie die vier (4) Schrauben, mit denen der
Bürstmotor festgestellt ist, und schieben Sie den
Motor nach vorne, um die Riemenspannung zu
verringern.
DIE FOLGENDEN REPARATUREN SIND AUSSCHLIESSLICH VON
QUALIFIZIERTEM WARTUNGSPERSONAL DURCHZUFÜHREN.
5. Entfernen Sie die beiden (2) Schrauben, mit
denen die Vakuumschuhverbindungen (Prod.Nr. 86227350 – PRV NO. 05016) am
Bürstengehäuse befestigt sind.
6. Entfernen Sie die drei (3) Schrauben, mit denen
die Seitenplatte (Prod.-Nr.86247650 – PRV NO.
62759) am Bürstengehäuse befestigt ist, um den
Riemen zu entfernen. HINWEIS: Alle zum
Bürstenantrieb gehörigen Komponenten werden
zusammen mit der Seitenplatte entfernt.
7. Zur Installation des Riemen kehren Sie dieses
Verfahren um.
86249420
PRV NO. 62759
86227350
PRV NO. 05016
17GER
ADMIRAL 86038270 05/22/07
TECHNISCHE DATEN
R
LEISTUNGSART
ELEKTRISCH: 230-240 V, 7 A, 50 HZ
ELEKTRO-VAKUUMMOTOR: (1) – 3-phasig, 1 PS,
2,80 Kubikmeter/Min. Wasserhub –297cm
BÜRSTE: (1) 38,1 cm
LÖSUNGSMITTELPUMPE: 100 PSI,
Membranpumpe, interner Bypass
LÖSUNGSMITTELKAPAZITÄT: 30,3 l
KAPAZITÄT DES RÜCKFÜHRTANKS: 30,3 l
BÜRSTENGESCHWINDIGKEIT: 1000 UpM
ALLGEMEINE ABMESSUNGEN / GEWICHT:
Vakuumschuh: 43,18 cm Gussaluminium mit
federbelastetem Abwärtsdruck
RÄDER: (2) Räder mit 25 cm Durchmesser mal
2,5cm
GEWICHT: 42 kg
LÄNGE: 89 cm
HÖHE: 107 cm
BREITE: 47 cm
LÖSUNGSMITTELSPRÜHUNG: 2 Schnellwechsel-
Düsen
STROMKABEL: 12,7 m (1 mm)
42”
(107cm)
89cm
47cm
ADMIRAL 86038270 05/22/07
18GE
FRAME ASSEMBLY
30
15
C
(SEE PG. 27)
2
11
22
10
7
5
19
18
21
3
(SEE PG. 29)
A
12
34
B
26
9
33
31
6
25
16
27
19
20
29
8
ADMIRAL 86038270 05/22/07
13
14
4
24
FRAME ASSEMBLY
0
REF PART NO. PRV NO. QTY DESCRIPTION
1 - OPEN - -
2 86003620 34341 1 FRAME, CLP FAMILY
3 86004340 39528 1 HOSE ASM, 1.5 BLK VAC X 15.5
4 86001660 41236 2 HUBCAP, 5/8" SHAFT
5 86238820 41351 1 HARNESS, MAIN, CLP/ADM
6 86239610 41354 1 HINGE, TANK TO FRAME
7 86005370 53641 1 MOTOR ASM, BRUSH 230V
8 86005640 57030 2 NUT, 10-32 HEX NYLOCK
9 86005810 57245 3 NUT, 1/4-20 HEX NYLOCK SS
10 86198530 99809 2 FOAM TAPE, 1/8 THK X 3/4 1SDA
11 86249430 62761 1 PLATE, BRUSH MTR CLAMP 1000045872
12 86006020 64099 1 PULLEY, 1.4 OD, 6GR, MICRO-V
13 86250130 66282 6 PLUG, HOLE, .375" BLK
14 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
15 86276410 70643 2 SCR, 1/4-20 X 3/8PPHMS 1000045872
16 86273980 70066 2 SCR, 10-32 X 3/4 PPHMS
17 - OPEN - -
18 86010630 87013 2 WASHER, 1/4 ID X 5/8 OD SS
19 86010660 87025 2 WASHER, 1/4 LOCK EXT STAR SS
20 86010650 87018 2 WASHER, #10 X 9/16 OD
21 86006550 70074 2 SET SCR, 10-32 X 1/4 KCP
22 86256190 73197 1 STRAIN RELIEF, 90 DEGREE
23 - OPEN - -
24 86259960 89506 2 WHEEL, 1-15/16 X 10” HOOSIER
25 86066230 03107 1 AXLE, 5/8 X 17.06L
26 86134490 99667 10” HEAT SHRINK, 3/4 ID UL/CSA
27 86253090 73943 1 SEAL, FRAME/TANK
28 86002370 20035 1 CLAMP, 7/16 DIA NYLON UL
29 86233140 20041 1 CLAMP, 2.0" WORM GEAR
30 86274760 70271 2 SCR, 1/4-20 X 1/2 HHCS PLTD
31 86006530 70057 2 SCR, 1/4-20 X 1 PPHMS SS
32 86272160 66052 1 PIN, ROLL 1/8” X 1.0”L
33 86276610 70697 1 SCR, ¼-20 X 1.25 PPHMS SS
34 86005710 57105 3 NUT, ¼-20 HEX W/ STAR WASHER
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
2
BRUSH ASSEMBLY
15
25
11
25
29
30
26
24
18
44
47
45
16
36
33
32
43
30
34
17
31
7
13
16
12
28
35
38
42
8
39
10
22
4
40
37
41
26
3
21
6
27
23
20
25
1
30
29
14
17
19
46
25
3
9
2
5
21
ADMIRAL 86038270 05/22/07
BRUSH ASSEMBLY
2
REF PART NO. PRV NO. QTY DESCRIPTION
1 86000730 03110 1 AXLE, ROLLER
2 86227100 04084 1 ADAPTER, BRUSH BRG.
3 86000900 09019 2 BEARING, 1.125ODX.500IDX.375
4 86001100 11045 1 BELT, 180J6 MICRO-V
5 86001140 12514 1 BRUSH, 15L X 3.38OD
6 86001300 140343 1 BRKT, BRUSH PULLEY
7 86001310 140351 1 BRKT, BRUSH HEIGHT
8 86003620 34341 REF FRAME, CLP FAMILY
9 86004060 36192 2 GUARD, THREAD
10 86004470 41345 1 HOUSING, BRUSH 15"
11 86004980 50998 1 LABEL, BRUSH HEIGHT
12 86093080 51311 1 LINKAGE, ASM, BRUSH HEIGHT
13 86005110 51312 1 LINKAGE ASM, ROLLER SUPPORT
14 86005120 51314 2 LINK, ROLLER, FRONT
15 86005130 51317 1 LEVER, HEIGHT ADJUSTMENT
16 86005640 57030 4 NUT, 10-32 HEX NYLOCK
17 86005850 57271 2 NUT, 3/8 DIA CAP, TYPE PUSH PLT
18 86249410 62758 1 PLATE, BRUSH HOUSING RH
19 86249420 62759 1 PLATE, BRUSH HOUSING LH
20 86005930 62762 2 PLATE, AXLE RETAINER
21 86250680 64098 1 PULLEY, 2.2 OD, 6GR, MICRO-V
22 86006220 66192 1 PIN, ROLL 1/4 X 1.25L
23 86006430 67411 1 ROLLER, 1.9 DIA X 10.5 LG
24 86006510 70043 2 SCR, 10-32 X 5/8 PFHMS
25 86006590 70088 8 SCR, 10-32 X 1/2 PPHMS SS DL
26 86006650 70177 7 SCR, 10-32 X 1/2 FHMS SS
27 86006700 70232 2 SCR, 10-32 X 3/8 FHMS SS
28 86275530 70497 2 SCR, #10-24 X 1/2 SHCS
29 86010640 87016 4 WASHER, #10 LOCK EXT STAR SS
30 86010650 87018 6 WASHER, #10 X 9/16 OD
31 86007030 70675 4 SCR, 1/4-20 X.5/8 THMS PLTD NP
32 86230620 12524 1 BRUSH 15 L X 3.38 OD G2 1000060649
33 86251710 67467 1 RING, TOLERANCE 7/8 ID X 1/2 W 1000060649
34 86003070 27805 1 CLIP, BEARING
35 86003370 29157 1 DRIVER, BRUSH
36 86278130 70737 1 SHLDR BOLT, 3/8 OD X 3/8 L SS NP 1000060649
37 86272770 67094 1 RING, 1/2 EXT. SNAP
38 86272510 66310 2 PIN, CLEVIS 1/4 X 1/2 PLTD
39 86008650 80604 2 COTTER, 1/4" RING
40 86342240 - 1 SPACER, .81 X 1.06 X.125
41 86006030 64102 1 PULLEY ASM, BRUSH
42 86003390 29208 1 DRIVER ASM, BRUSH
43 86001140 12514 1 BRUSH ASM, 15 IN
44 86227150 05158 1 ADAPTER, BRUSH BRG DIE CAST 1000060649
45 86228890 09137 2 BEARING, R6 3/8 ID 1000060649
46 86028010 47383 1 BRUSH BEARING ASM
47 86004750 47416 REF KIT, BRNG/ADPTR EXTRCTR
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 02/22/11
2
PUMP ASSEMBLY
3
19
18 1
15
23
13
3
29
8
29
10
16
20
4
17
28
2
16
21
12
25
22
26
26
11
24
25
22
20
9
D
(SEE SOLUTION
TANK)
27
7
6
5
2
ADMIRAL 86038270 05/22/07
PUMP ASSEMBLY
4
REF PART NO. PRV NO. QTY DESCRIPTION
1 86002470 22072 1 COUPLING, 1/4 ANCHOR W/1" HEX
2 86002480 22090 2 CONNECTOR, 1/8FPT X 1/4 TUBE QC
3 86003470 31072 1 ELBOW, SWIVEL, 1/4MPTX1/4TUBE
4 86003490 31074 1 ELBOW, SWIVEL,3/8MPTX3/8TUBE QC
5 86004570 44067 2 JET BODY, MINI PROMAX BODY
6 86241680 44073 2 JET, MINI PROMAX 9503
7 86005640 57030 2 NUT, 10-32 HEX NYLOCK
8 86026400 65254 1 PUMP ASM, 230V 100PSI W/CONN
9 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
10 86274410 70195 2 SCR, 10-32 X 1.25 PPHMS
11 86273750 70011 2 SCR, 1/4-20 X 5/8 HHCS SS
12 86003640 34355 1 FITTING,1/4 TUBE,"Y", QC
13 86008360 78419 1 TEE, 3/8 MPT X 3/8 TUBE, QC
14 86010570 84165 1 VALVE ASM,SOLENOID CLP FAMILY
15 86010810 87191 2 WASHER, 1/4"IDX1.0OD. FLAT SS
16 86010650 87018 4 WASHER, #10 X 9/16 OD
17 86010820 87192 2 WASHER, 7/16 X 3/4 X .19RUBBER
18 86005590 56014 1 NIPPLE, 1/4 CLOSE
19 86005580 56012 1 NIPPLE, 1/4 FPT QD
20 86003500 31076 2 ELBOW, 1/4 MPT X 3/8 TUBE, QC
21 86006590 70088 2 SCR, 10-32 X 1/2 PPHMS SS
22 86279930 29277 2 DUCT, 1/2 ID SPLT FLX X 16”
23 86267400 880278 1 WIRE, 22" GRN/18 76011 X 76011
24 86282340 39720 1 HOSE, 3/8 OD X 1/4 ID URTHN X 22”
25 86282350 39721 2 HOSE, 3/8 ID NYLON YLW X 17”
26 86281900 39531 3 HOSE, 1/4 ID NYLON YLW X 5”
27 86253020 73963 1 SCREEN, INTAKE
28 86197400 31022 1 ELBOW, 1/8NPT STREET
29 86227950 140387 2 BANDS, RUBBER
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
2
PUMP ASSEMBLY
PRIOR TO S/N 1000153482
14
19
18 1
15
11
23
3
8
4
20
17
10
16
20
13
9
2
16
21
12
7
25
28
26
26
25
D
(SEE SOLUTION
(SEE PG. 29)
TANK)
24
27
ADMIRAL 86038270 05/22/07
6
5
6
PRIOR TO S/N 10000153482
PUMP ASSEMBLY
REF PART NO. PRV NO. QTY DESCRIPTION
1 86002470 22072 1 COUPLING, 1/4 ANCHOR W/1" HEX
2 86002480 22090 2 CONNECTOR, 1/8FPT X 1/4 TUBEQC
3 86003470 31072 1 ELBOW, SWIVEL, 1/4MPTX1/4TUBE
4 86003490 31074 1 ELBOW, SWIVEL,3/8MPTX3/8TUBEQC
5 86004570 44067 2 JET BODY, MINI PROMAX BODY
6 86241680 44073 2 JET, MINI PROMAX 9503 100003082
7 86005640 57030 2 NUT, 10-32 HEX NYLOCK
8 86004770 47477 1 Kit, 230V FLOJET PUMP REPLMNT
9 86250140 66288 2 PLUG, 9/16 OD BLK NYLON
10 86006830 70386 2 SCR, 10-32 X 1.0 PPHMS
11 86273750 70011 2 SCR, 1/4-20 X 5/8 HHCS SS
12 86003640 34355 1 FITTING,1/4 TUBE,"Y", QC
13 86008360 78419 1 TEE, 3/8 MPT X 3/8 TUBE, QC
14 86010570 84165 1 VALVE ASM,SOLENOID 230V
15 86010810 87191 2 WASHER, 1/4"IDX1.0OD. FLAT SS
16 86010650 87018 4 WASHER, #10 X 9/16 OD
17 86010820 87192 2 WASHER, 7/16 X 3/4 X .19RUBBER
18 86005590 56014 1 NIPPLE, 1/4 CLOSE
19 86005580 56012 1 NIPPLE, 1/4 FPT QD
20 86003500 31076 2 ELBOW, 1/4 MPT X 3/8 TUBE, QC
21 86006590 70088 2 SCR, 10-32 X 1/2 PPHMS SS
22 - OPEN - -
23 86267400 880278 1 WIRE, 22" GRN/18 76011 X 76011 1000045872
24 86281890 39529 1 HOSE, 3/8 URETHANE X 29"
25 86004350 39530 1 HOSE, 3/8 NYLON X 6"
26 86281900 39531 3 HOSE, 1/4 ID NYLON X 6"
27 86253020 73963 1 SCREEN, INTAKE
28 86285760 39551 1 HOSE, 3/8 NYLON X 29”
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
2
VACUUM SHOE ASSEMBLY
1
4
13
2
12
8
6
3
11
11
7
10
5
7
27
ADMIRAL 86038270 05/22/07
VACUUM SHOE ASSEMBLY
8
REF PART NO. PRV NO. QTY DESCRIPTION
1 86227350 05016 4 ARM, VAC SHOE PARALLEL
2 86234760 27674 1 COVER, ACCESSORY PORT
3 86005810 57245 4 NUT, 1/4-20 HEX NYLOCK SS
4 86006790 70351 2 SCR, 10-32 X 3/8 HHTR W/STAR
5 86275120 70360 4 SCR, 1/4-20 X.75 PPHMS PHIL
6 86006840 70390 4 SCR, 1/4-20 X 1 FHCS PLTD
7 86008130 73958 8 SPACER, 3/8ODX.058WX.2814,CRS
8 86010620 85039 1 VAC SHOE, 15"
9 - OPEN - -
10 86010630 87013 4 WASHER, 1/4 ID X 5/8 OD SS
11 86010700 87074 8 WASHER, WAVE 3/8ID X3/4D X.125
12 86003780 35171 1 GASKET, ACCESSORY PORT
13 86008120 73955 2 SPRING, EXT .38D X2.75L X.055W
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
2
CONTROL PANEL ASSEMBLY
9
12
44
45
9
22
11
10
28
16
33
6
3
29
15
4
35
40
24
42
20
39
47
2
18
41
8
46
37
38
23
1
31
7
21
27
30
5
26
17
SEE FRAME
19
14
C
43
29
32
34
13
25
36A, 36B
36C, 36D
2
ADMIRAL 86038270 05/22/07
CONTROL PANEL ASSEMBLY
0
REF PART NO. PRV NO. QTY DESCRIPTION
1 86001240 14020 1 TERMINAL BLOCK, 115V (3-4-3)
2 86230110 14312 1 BREAKER, 7A 250VAC 50VDC
3 86002020 14949 1 BREAKER, 4A CIRCUIT
4 86002010 14942 2 BOOT, 3/8 CIRCUIT BREAKER
5 86233240 20084 2 CLAMP, HANDLE LOCK
6 86261000 23671 1 CORD ASM
7 86003130 27823 3 CONTACT, ELECTRICAL, FLAT
8 86003140 27824 3 CONTACT, ELECTRICAL, BENT
9 86076550 38283 2 HANDLE, ADM8
10 86004100 38286 1 HANDLE, CONTROL PANEL FRONT
11 86004110 38287 1 HANDLE, CONTROL PANEL REAR
12 86004790 48012 1 KNOB, 5/16-18 4 PRONG
13 86246300 51039 1 LEVER, HANDLE CLAMP
14 86246650 51313 2 LINK, HANDLE ADJ.
15 86005670 57040 2 NUT, 1/2 NPT CONDUIT
16 86081530 62766 1 PLATE, CONTROL PANEL, CLP/ADM
17 86264270 67073 1 ROD, HANDLE LOCK
18 86007140 72130 2 SWITCH, SPST 2-POSITION ROCKER
19 86087410 73180 1 SPACER, .50 ODX.058WX9.84L CRS
20 86256240 73505 1 STRAIN RELIEF, 1/2 NPT TRUMPET
21 86008350 78418 3 TRIGGER, SWITCH
22 86245950 50996 1 LABEL, CONTROL PANEL, CLP/ADM
23 86005760 57116 2 NUT, 6-32 W/STAR WASHER PLTD
24 86005810 57245 4 NUT, 1/4-20 HEX NYLOCK SS
25 86272190 66068 1 PIN, ROLL 1/8" X 5/8"L
26 86227650 03109 1 AXLE, HANDLE ADM8
27 86006870 70406 9 SCR, #10 X 3/4 PPHST TYPE B
28 86006620 70127 6 SCR, 6-32 X 1/4 PPHMS SS
29 86006790 70351 5 SCR, 10-32 X 3/8 HHTR W/STAR
30 86274150 70105 4 SCR, 1/4-20 X 1.75 HHCS
31 86006710 70235 2 SCR, 6-32 X 1.0 PH BLK NYLON
32 86005750 57113 2 NUT, 5/16-18 HEX NYLOCK
33 86010750 87100 2 WASHER, 3/8 ID INT.LOCK THIN
34 86198480 27371 2 CLIP, POWER CORD
35 86238820 41351 REF HARNESS, MAIN CLP/ADM
36A 86002610 23683 1 CORD ASM, 230V BRITIAN 50FT
36B 86002600 23682 1 CORD ASM, 230V EURO 50FT
36C 86031550 23681 1 CORD ASM, 230V SWISS 50FT
36D 86260960 23521 1 CORD ASM, 230V AUST 50 FT
37 86272840 67147 1 RING, 2" DIA SPLIT
38 86256170 73169 1 STRAIN RELIEF, CORD HOOK
39 86007200 72162 1 SWITCH, DPDT3-POSITION ROCKER
40 86006830 70386 1 SCR, 10-32 X 1” PPHMS
41 86005700 57104 3 NUT, 10-32 W/STAR WASHER PLTD
42 86010660 87025 1 WASHER, 1/4 LOCK EXT STAR SS
43 86010670 87029 2 WASHER, 5/16 FLAT SS
44 86002870 27417 1 CORD, 99807 1/8 X 12"
45 86232290 500017 1 CARD, INSTRUCTION ADM8
46 86007130 72128 1 SWITCH, DPDT, 2 POSITION ROCKER
47 86245040 50279 1 LABEL, GROUND SYMBOL
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
3
SOLUTION TANK ASSEMBLY
(SEE FRAME)
A
30
10
11
7*
6
3
7
12
20
15
13
16
14*
19
18
9
1
B
(SEE FRAME)
17*
29
32
31
25
28
24*
8
26
23*
2
22*
18
4
16
27
(SEE PUMP)
21*
5*
D
16
27
31
ADMIRAL 86038270 05/22/07
SOLUTION TANK ASSEMBLY
2
REF PART NO. PRV NO. QTY DESCRIPTION
1 86233140 20041 2 CLAMP, 2.0" WORM GEAR
2 86233150 20042 1 CLAMP, 3/8 HOSE (D-SLOT)
3 86003080 27809 1 COVER, VAC MOTOR
4 86003090 27810 1 COVER, BELT
5 86235500 31081 1 ELBOW, 3/8 MPT X 3/8 TUBE, PLASTIC
6 86003790 35175 2 GASKET, TANK TO VAC COVER
7 86003920 35231 2 GASKET, VAC COVER (CLP FAMILY)
8 86281880 39526 1 HOSE,1/2 CLEAR X 12
9 86240090 39527 1 HOSE, 1.5 BLK VAC X 3.0
10 86004340 39528 REF HOSE ASM, 1.5 BLK VAC X 15.5
11 86240980 41348 1 HOUSING, VAC MOTOR
12 86005420 53791 1 VAC MOTOR ASM, CLP FAMILY
13 86275690 70525 6 SCR, #10 X 1.0 PPHST TYPE B
14 86032260 75259 1 TANK, ADM SOLUTION
15 86259060 85037 1 VENT, COOLING AIR SMALL
16 86010650 87018 10 WASHER, #10 X 9/16 OD
17 86007970 73864 1 STRAINER, 3/8 IN. NPT 60 MESH
18 86010630 87013 5 WASHER, 1/4 ID X 5/8 OD SS
19 86006580 70085 3 SCR, 1/4-20 X 1/2 PPHMS SS DL
20 86233260 20092 1 CLAMP, 3.5" WORM GEAR
21 86003950 35236 1 GASKET, TANK, L-F
22 86003960 35237 1 GASKET, TANK, L-R
23 86003970 35238 1 GASKET, TANK, RH
24 86197940 40027 1 HOSEBARB, 3/8MPTX1/2 90D DL
25 86275120 70360 2 SCR, 1/4-20 X.75 PPHMS PHIL
26 86010660 87025 2 WASHER, 1/4 LOCK EXT STAR SS
27 86006600 70114 4 SCR, #10 X 3/4 PPHST TYPE B
28 86095840 89183 1 WELDMENT, HANDLE PIVOT ADM8
29 86005810 57245 2 NUT, 1/4-20 HEX NYLOCK SS
30 86260690 02130 1 HOSE ASSY- FILL HOSE
31 86233150 20042 1 CLAMP, 3/8 HOSE (D-SLOT)
32 86197920 40023 1 HOSEBARB, 1/2MPT X 3/8 DL
33 86026670 75277 1 TANK ASM, SOLUTION ADM8
SERIAL NO.
FROM
ITEMS
*
NOTES:
INCLUDED
ADMIRAL 86038270 05/22/07
3
RECOVERY TANK ASSEMBLY
18
16
5
15
E
7
11
4
12
8
E
14
10
1
17
13
12
6
9
2
3
14B
12
11B
10B
1B
33
ADMIRAL 86038270 05/22/07
RECOVERY TANK ASSEMBLY
REF PART NO. PRV NO. QTY DESCRIPTION
1A 86002400 20064 1 CLAMP, 2.0" WORM GEAR X .312 1000084015
1B 86002350 20002 1 CLAMP, 2.0” NYLON RATCHET
2 86233140 20041 1 CLAMP, 2.0" WORM GEAR
3 86008400 78499 1 TETHER, DRAIN PLUG
4 86003110 27816 2 COVER, REC. TANK
5 86235280 28060 1 DOME, CLP FAMILY
6 86003630 34351 1 FLOAT SHUT-OFF
7 86003910 35230 1 GASKET, DOME
8 86003930 35232 2 GASKET, PORT COVER
9 86004200 39353 1 HOSE, 1.5 X 12.0 DRAIN
10A 86004510 41391 1 HOSE, INSERT 1000084015
10B 86004450 40019 1 HOSEBARB, 1.5 DOUBLE MCHD
11A 86004500 41390 1 HOSE, CAP 1000084015
11B 86006240 66227 1 PLUG, DRAIN HOSE
12 86006600 70114 6 SCR, #10 X 3/4 PPHST TYPE B
13 86032270 75260 1 TANK, ADM RECOVERY
14A 86001370 140408 1 BRKT, HOSE HOOK 1000084015
14B 86001190 140133 1 BRKT, RECOVERY HOSE MTG
15 86002870 27417 1 CORD, 99807 1/8 X 12"
16 86242230 500009 1 LABEL, WARNING
17 86245930 50994 1 LABEL, ADMIRAL MAIN
18 86003330 28061 1 DOME ASM, CLP FAM
SERIAL NO.
FROM
NOTES:
ADMIRAL 86038270 05/22/07
34
SUGGESTED SPARE PARTS
PART NO. PRV NO. DESCRIPTION
86001140 12514 BRUSH, 15L X 3.38OD
86001100 11045 BELT, 180J6 MICRO-V
86000900 09019 BEARING, 1.125ODX.500IDX.375
86004570 44067 JET BODY, MINI PROMAX BODY
86241680 44073 JET, MINI PROMAX 9503
86004770 47477 KIT, 230V FLOJET PUMP REPLACEMENT
86010570 84165 VALVE ASM
86003780 35171 GASKET, ACCESSORY PORT
86230110 14312 BREAKER, 7A
86002020 14949 BREAKER, 4A
86007140 72130 SWITCH, SPST 2-POSITION ROCKER
86007200 72162 SWITCH, DPDT3-POSITION ROCKER
86005420 53791 VAC MOTOR ASM, 230V
86007970 73864 STRAINER, 3/8 IN. NPT 60 MESH
86230760 140216 BRUSH SET, 230V VAC AMETEK
86135330 140688 BRUSH SET, 230V VAC MTR WINDSOR *
86003330 28061 DOME ASM, CLP FAMILY
86003630 34351 FLOAT SHUT-OFF
86006240 66227 PLUG, DRAIN HOSE
SERIAL NO.
FROM
NOTES:
35
ADMIRAL 86038270 10/12/07
6
ADMIRAL 86038270 05/22/07
3
Loading...
