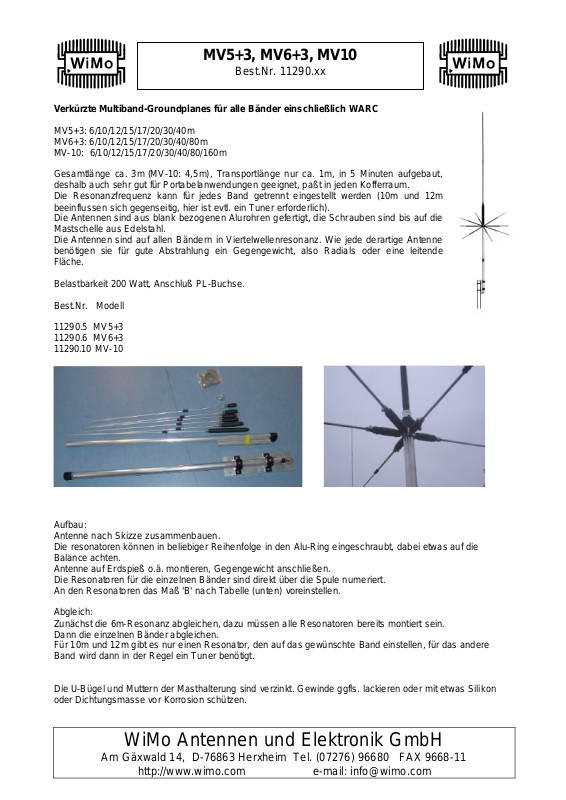

Wimo MV5+3_ MV6+3_MV10 User guide

MV5+3, MV6+3, MV10

Best.Nr. 11290.xx

Verkürzte Multiband-Groundplanes für alle Bänder einschließlich WARC

MV5+3: 6/10/12/15/17/20/30/40m
MV6+3: 6/10/12/15/17/20/30/40/80m
MV-10: 6/10/12/15/17/20/30/40/80/160m

Gesamtlänge ca. 3m (MV -10: 4,5m), Transportlänge nur ca. 1m, in 5 Minuten aufgebaut,
deshalb auch sehr gut für Portabelanwendungen geeignet, paßt in jeden Kofferraum.
Die Resonanzfrequenz kann für jedes Band getrennt eingestellt werden (10m und 12m
beeinflussen sich gegenseitig, hier ist evtl. ein Tuner erforderlich).
Die Antennen sind aus blank bezogenen Alurohren gefertigt, die Schrauben sind bis auf die
Mastschelle aus Edelstahl.
Die Antennen sind auf allen Bändern in Viertelwellenresonanz. Wie jede derartige Antenne
benötigen sie für gute Abstrahlung ein Gegengewicht, also Radials oder eine leitende
Fläche.

Belastbarkeit 200 Watt, Anschluß PL-Buchse.
Best.Nr. Modell

11290.5 MV5+3

11290.6 MV6+3

11290.10 MV-10

Aufbau:
Antenne nach Skizze zusammenbauen.
Die resonatoren können in beliebiger Reihenfolge in den Alu-Ring eingeschraubt, dabei etwas auf die
Balance achten.
Antenne auf Erdspieß o.ä. montieren, Gegengewicht anschließen.
Die Resonatoren für die einzelnen Bänder sind direkt über die Spule numeriert.
An den Resonatoren das Maß 'B' nach Tabelle (unten) voreinstellen.

Abgleich:
Zunächst die 6m-Resonanz abgleichen, dazu müssen alle Resonatoren bereits montiert sein.
Dann die einzelnen Bänder abgleichen.
Für 10m und 12m gibt es nur einen Resonator, den auf das gewünschte Band einstellen, für das andere
Band wird dann in der Regel ein Tuner benötigt.

Die U-Bügel und Muttern der Masthalterung sind verzinkt. Gewinde ggfls. lackieren oder mit etwas Silikon
oder Dichtungsmasse vor Korrosion schützen.

WiMo Antennen und Elektronik GmbH

Am Gäxwald 14, D-76863 Herxheim Tel. [phone] FAX 9668-11

http://www.wimo.com e-mail: [e-mail]

MV5+3, MV6+3, MV10

Best.Nr. 11290.xx

Auf die Antennenspitze kommt
immer der Resonator für das
tiefste Band, also:

MV5+3: 40m
MV6+3: 80m
MV10: 160m

WiMo Antennen und Elektronik GmbH

Am Gäxwald 14, D-76863 Herxheim Tel. [phone] FAX 9668-11

http://www.wimo.com e-mail: [e-mail]

MV5+3, MV6+3, MV10

Best.Nr. 11290.xx

Resonator "B" "A" ca.
Nummer Frequenz

1 28 MHz 432 50 mm
1 24.9 MHz 724 50 mm
2 21 MHz 457 57 mm
3 18.1 MHz 431 62 mm
4 14 MHz 660 75 mm
5 10 MHz 635 100 mm
6 7 MHz 533 190 mm
7 3.5 MHz 546 570 mm
7 3.8 MHz 355 570 mm

160m-Resonator (nur MV-10):

Frequenz "C"

1.8 MHz 2640 mm

2.0 MHz 2030 mm
