Beschreibung
Das 'große Rad' ist eine horizontal polarisierte
Rundstrahlantenne. Üblicherweise werden im
70cm-Band scharf bündelnde Richtantennen
verwendet, die die Möglichkeit bieten, die Strahlungsleistung in einer bestimmten Richtung zu
vervielfachen und Empfangsstörungen aus anderen Richtungen auszublenden.
Diese Eigenschaften der Richtantennen sind jedoch nicht immer von Vorteil. Abgesehen von
Wochenenden und Kontesten wird der 70cmFunkverkehr fast ausschließlich in den Abendstunden durchgeführt, und es ist in dieser kurzen Zeitspanne erhöhter Aktivität fast unmöglich, alle Richtungen intensiv nach vorhandenen
Signalen abzusuchen. In der Praxis bleibt dann
der Beam in der Richtung des größten Stationsangebotes stehen, und manche Verbindung in
anderer Richtung geht dadurch verloren.
Für solche Fälle ist das Big Wheel eine ideale
Antenne, die neben einer scharf bündelnden
Richtantenne zusätzlich vorhanden sein sollte.
Montage
Die Antenne wird komplett montiert geliefert,
lediglich die Mastschelle muß noch angebaut
werden.
Bei Mastmontage den Mast nach Möglichkeit
nicht durch die Antenne führen, sondern ein
Glasfiberrohr verwenden.
Stockung
Durch vertikales Stocken von 2 Big Wheel erhält man einen Horizontal-Rundstrahler mit etwa 5 dBD Gewinn! Der Stockungsabstand beträgt etwa 430 mm, zur Zusammenschaltung
kann unsere Phasenleitung Nr. 18048 (beide
Kabelenden auf gleiche Länge kürzen!) oder
unser Anpaßtopf Nr. 18042 verwendet werden.
Darauf achten, daß die Antennen in gleicher
Lage übereinander montiert werden!
Achtung, die Antennen sind abgeglichen für
430-440 MHz. Bitte NICHT die drei Schleifen
‘geradebiegen’...
Verbiegen könnte die Anpassung verschlechtern und die Mittenfrequenz nach
außerhalb des Bandes verschieben.
Technische Daten
Frequenz: 430-440 MHz
Gewinn: ca. 3 dBD
Max. Belastung: 500 Watt
Impedanz: 50
Durchmesser: ca. 340 mm
Max. Mastdurchmesser: 50 mm
Gewicht: 0,3 Kg
Anschluß: N-Buchse
Material: AlMgSi 0,5
alle Schrauben Edelstahl
Best.Nr. 18008

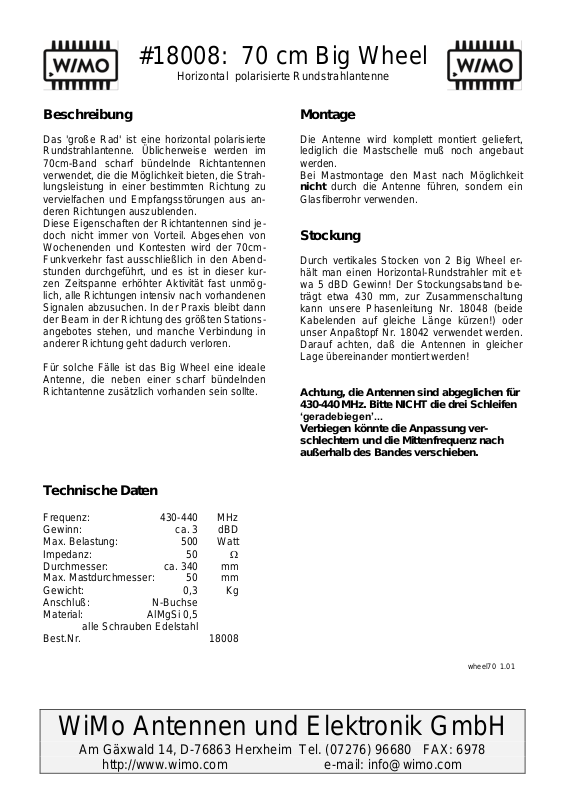

#18008: 70 cm Big Wheel
Horizontal polarisierte Rundstrahlantenne
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX: 6978
http://www.wimo.com e-mail: info@wimo.com
