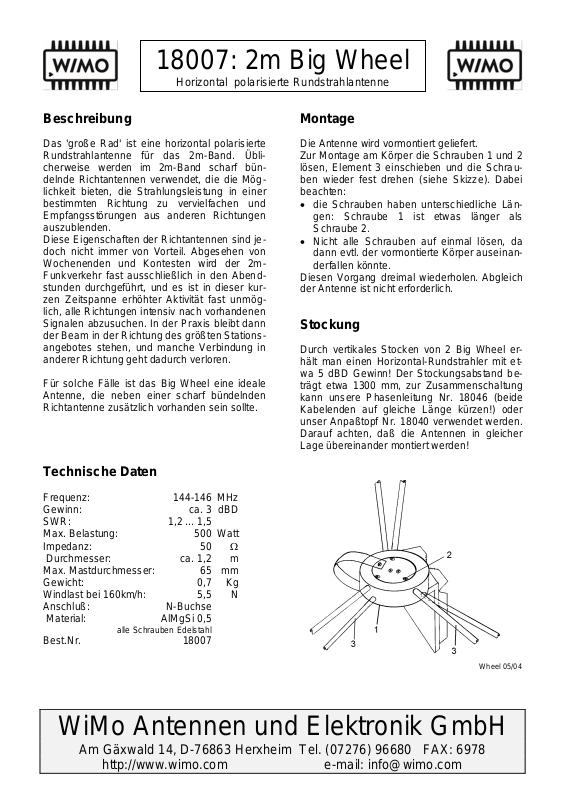

Beschreibung
Das 'große Rad' ist eine horizontal polarisierte
Rundstrahlantenne für das 2m-Band. Üblicherweise werden im 2m-Band scharf bündelnde Richtantennen verwendet, die die Möglichkeit bieten, die Strahlungsleistung in einer
bestimmten Richtung zu vervielfachen und
Empfangsstörungen aus anderen Richtungen
auszublenden.
Diese Eigenschaften der Richtantennen sind jedoch nicht immer von Vorteil. Abgesehen von
Wochenenden und Kontesten wird der 2mFunkverkehr fast ausschließlich in den Abendstunden durchgeführt, und es ist in dieser kurzen Zeitspanne erhöhter Aktivität fast unmöglich, alle Richtungen intensiv nach vorhandenen
Signalen abzusuchen. In der Praxis bleibt dann
der Beam in der Richtung des größten Stationsangebotes stehen, und manche Verbindung in
anderer Richtung geht dadurch verloren.
Für solche Fälle ist das Big Wheel eine ideale
Antenne, die neben einer scharf bündelnden
Richtantenne zusätzlich vorhanden sein sollte.
Montage
Die Antenne wird vormontiert geliefert.
Zur Montage am Körper die Schrauben 1 und 2
lösen, Element 3 einschieben und die Schrauben wieder fest drehen (siehe Skizze). Dabei
beachten:
• die Schrauben haben unterschiedliche Längen: Schraube 1 ist etwas länger als
Schraube 2.
• Nicht alle Schrauben auf einmal lösen, da
dann evtl. der vormontierte Körper auseinanderfallen könnte.
Diesen Vorgang dreimal wiederholen. Abgleich
der Antenne ist nicht erforderlich.
Stockung
Durch vertikales Stocken von 2 Big Wheel erhält man einen Horizontal-Rundstrahler mit etwa 5 dBD Gewinn! Der Stockungsabstand beträgt etwa 1300 mm, zur Zusammenschaltung
kann unsere Phasenleitung Nr. 18046 (beide
Kabelenden auf gleiche Länge kürzen!) oder
unser Anpaßtopf Nr. 18040 verwendet werden.
Darauf achten, daß die Antennen in gleicher
Lage übereinander montiert werden!
Technische Daten
Frequenz: 144-146 MHz
Gewinn: ca. 3 dBD
SWR: 1,2 ... 1,5
Max. Belastung: 500 Watt
Impedanz: 50
Durchmesser: ca. 1,2 m
Max. Mastdurchmesser: 65 mm
Gewicht: 0,7 Kg
Windlast bei 160km/h: 5,5 N
Anschluß: N-Buchse
Material: AlMgSi 0,5
alle Schrauben Edelstahl
Best.Nr. 18007
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX: 6978
http://www.wimo.com e-mail: info@wimo.com
Wheel 05/04
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX: 6978
http://www.wimo.com e-mail: info@wimo.com
18007: 2m Big Wheel
Horizontal polarisierte Rundstrahlantenne
Description
The big wheel is designed for use together with
a yagi system, in order to pick up quickly a signal from any direction without the need, to turn
the yagi array around to find a signal from
somewhere.
It’s a horizontal polarized omnidirectional
antenna, when stacking 2 antennas together,
you get a antenna with about 5dBD gain.
The stacking distance for the 2m version is
about 1300mm (51.18 inches), as stacking harness our phasing line #18040 can be used (cut
both wire lengths to the same length!). Take
care to mount both antennas in same orientation!
The stacking distance for the 70cm version is
about 430mm (16.92 inches).
Use our phasing line #18042 for stacking.
Assembly
The antennas come preassembled. The 70cm version is complete assembled, the 2m version must be assembled by
customer.
Loosen the screws #1 and #2, push element #3
inside the black PVC-body and fix the screws
again. See picture below. Take care:
• the screws have differnet lengths: screw #1
is a bit longer than screw #2.
• Do not loosen all screws at the same time,
the preassembled main body of the antenna
could fall apart.
Repeat these steps 3 times. There’s no tuning
required.
Big Wheel 2m Big Wheel 70cm
Frequency 144-146 430-440 MHz
Gain ca. 3 ca.3 dBD
SWR 1,2 ... 1,5 1,2 ... 1,5
Max. Power 500 500 Watt
Impedance 50 50 Ohm
Wheel dia. (ft.) 3.7 1 ft.
Wheel dia. (m) ca. 1,2 ca. 0,34 m
Max. Mast. 65 50 mm
Weight 0.7 0.3 kg
Stacking disatnce 1300 430 mm
Used phasing line
for stacking 18046 18048
Connector N jack N jack
Material Aluminium, screws stainless
Order no. 18007 18008
Azimuth Elevation
Big Wheel
horizontal polarized omnidirectional antennas
Azimuth Elevation
Big Wheel
horizontal polarized omnidirectional antennas
Azimuth Elevation
Big Wheel
horizontal polarized omnidirectional antennas
