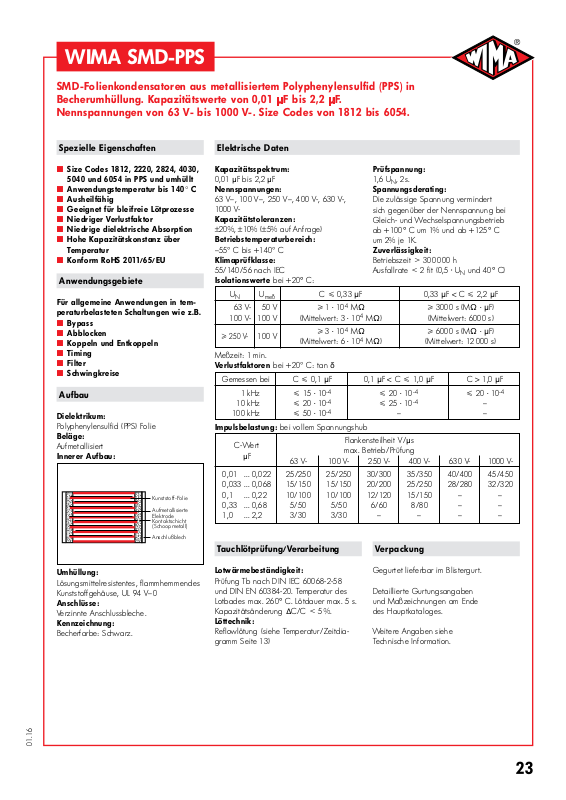

WIMA PPS2824-100 33N Datasheet [de]

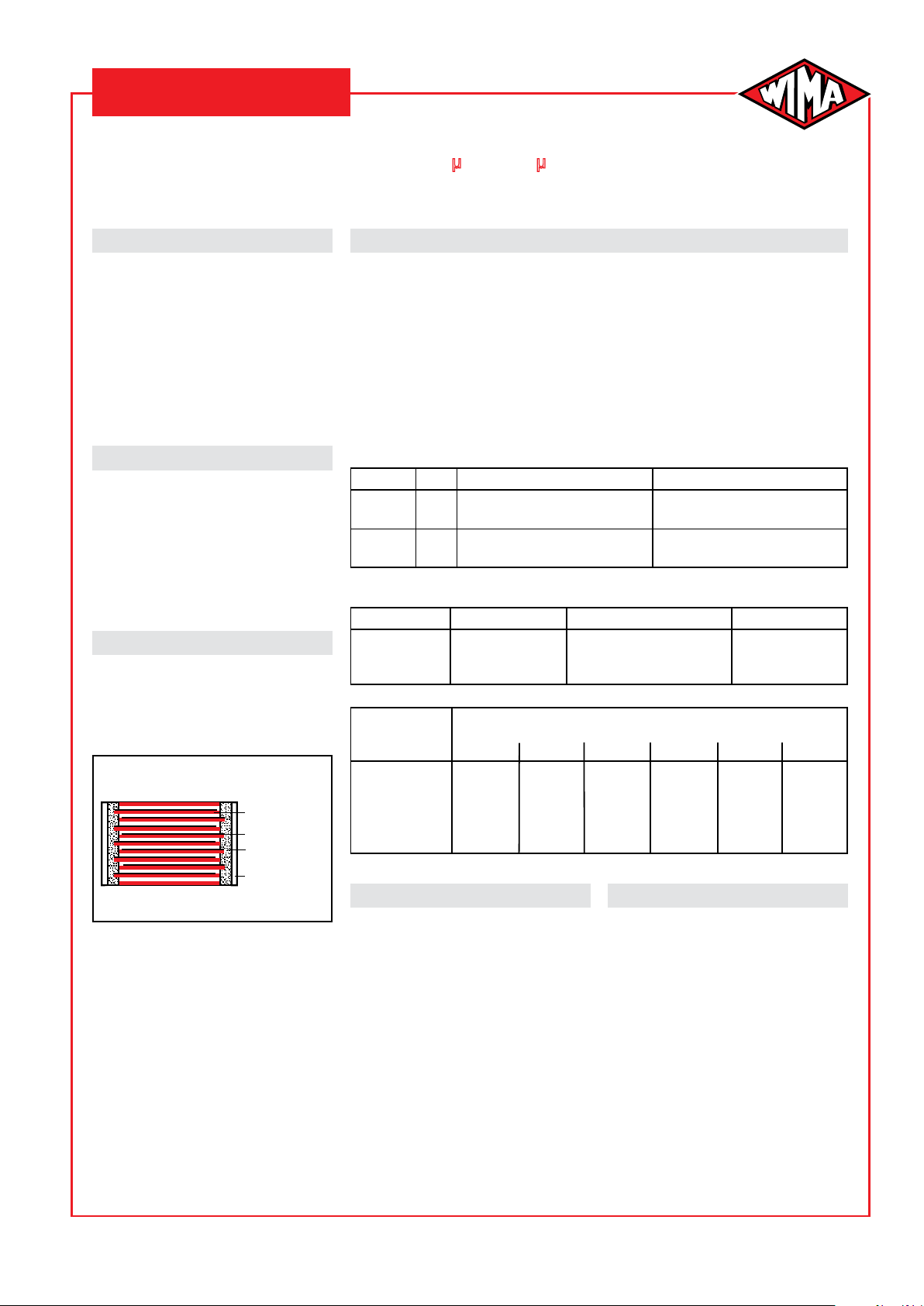

WIMA SMD-PPS

SMD-Folienkondensatoren aus metallisiertem Polyphenylensulfid (PPS) in
Becherumhüllung. Kapazitätswerte von 0,01
Nennspannungen von 63 V- bis 1000 V-. Size Codes von 1812 bis 6054.

Spezielle Eigenschaften Elektrische Daten

mF bis 2,2 mF.

D

˜ Size Codes 1812, 2220, 2824, 4030,

5040 und 6054 in PPS und umhüllt

˜ Anwendungstemperatur bis 140° C
˜ Ausheilfähig
˜ Geeignet für bleifreie Lötprozesse
˜ Niedriger Verlustfaktor
˜ Niedrige dielektrische Absorption
˜ Hohe Kapazitätskonstanz über

Temperatur

˜ Konform RoHS 2011/65/EU

Anwendungsgebiete

Für allgemeine Anwendungen in tem­peraturbelasteten Schaltungen wie z.B.

˜ Bypass
˜ Abblocken
˜ Koppeln und Entkoppeln
˜ Timing
˜ Filter
˜ Schwingkreise

Aufbau

Dielektrikum:

Polyphenylensulfid (PPS) Folie

Beläge:

Aufmetallisiert

Innerer Aufbau:

Kunststoff-Folie

Aufmetallisierte
Elektrode
Kontaktschicht
(Schoopmetall)

Anschlußblech

Kapazitätsspektrum:

0,01

mF bis 2,2 mF

Nennspannungen:

63 V–, 100 V–, 250 V–, 400 V-, 630 V-,
1000 V-

Kapazitätstoleranzen:

±20%, ±10% (±5% auf Anfrage)

Betriebstemperaturbereich:

–55) C bis +140) C

Klimaprüfklasse:

55/140/56 nach IEC

Prüfspannung:

1,6 U

, 2s.

N

Spannungsderating:

Die zulässige Spannung vermindert
sich gegenüber der Nennspannung bei
Gleich- und Wechselspannungsbetrieb
ab +100+ C um 1% und ab +125+ C
um 2% je 1K.

Zuverlässigkeit:

Betriebszeit  300 000 h
Ausfallrate  2 fit (0,5

„

UN und 40+ C)

Isolationswerte bei +20+ C:

U

U

N

63 V- 50 V
100 V- 100 V (Mittelwert: 3 · 10

 250 V-

(Mittelwert: 6 · 10

C  0,33 mF 0,33 mF < C  2,2 mF

meß

100 V

 1 · 104 M¸  3000 s (M¸ · mF)

4

M¸) (Mittelwert: 6000 s)

 3 · 104 M¸  6000 s (M¸ · mF)

4

M¸) (Mittelwert: 12 000 s)

Meßzeit: 1 min.
Verlustfaktoren bei +20) C: tan

d

Gemessen bei C  0,1 mF 0,1 mF < C  1,0 mF C > 1,0 mF

1 kHz  15 · 10
10 kHz  20 · 10
100 kHz  50 · 10

-4

 20 · 10-4  20 · 10-4

-4

 25 · 10-4 –

-4

– –

Impulsbelastung: bei vollem Spannungshub

63 V- 100 V- 250 V- 400 V- 630 V- 1000 V-

Flankensteilheit V/

C-Wert

max. Betrieb/Prüfung

mF

ms

0,01 ... 0,022 25/250 25/250 30/300 35/350 40/400 45/450
0,033 ... 0,068 15/150 15/150 20/200 25/250 28/280 32/320
0,1 ... 0,22 10/100 10/100 12/120 15/150 – –
0,33 ... 0,68 5/50 5/50 6/60 8/80 – –
1,0 ... 2,2 3/30 3/30 – – – –

Tauchlötprüfung/Verarbeitung

Verpackung

Umhüllung:

Lösungsmittelresistentes, flammhemmendes
Kunststoffgehäuse, UL 94 V–0

Anschlüsse:

Verzinnte Anschlussbleche.

Kennzeichnung:

Becherfarbe: Schwarz.

01.16

Lotwärmebeständigkeit:

Prüfung Tb nach DIN IEC 60068-2-58
und DIN EN 60384-20. Temperatur des
Lotbades max. 260+ C. Lötdauer max. 5 s.
Kapazitätsänderung

DC/C  5 %.

Löttechnik:

Reflowlötung (siehe Temperatur/Zeitdia­gramm Seite 13)

Gegurtet lieferbar im Blistergurt.

Detaillierte Gurtungsangaben
und Maßzeichnungen am Ende
des Hauptkataloges.

Weitere Angaben siehe
Technische Information.

23

D

WIMA SMD-PPS

Fortsetzung

Wertespektrum

63 V–/40 VZ* 100 V–/63 VZ* 250 V–/160 VZ*
Kapazität Size H
Code ± 0,3 Code ± 0,3 Code ± 0,3

0,01 mF 1812 3,0 SMDIC02100KA00_ _ _ _ 1812 3,0 SMDID02100KA00_ _ _ _ 2220 3,5 SMDIF02100QA00_ _ _ _
2220 3,5 SMDIC02100QA00_ _ _ _ 2220 3,5 SMDID02100QA00_ _ _ _

0,015 „ 1812 3,0 SMDIC02150KA00_ _ _ _ 1812 3,0 SMDID02150KA00_ _ _ _ 2220 3,5 SMDIF02150QA00_ _ _ _
2220 3,5 SMDIC02150QA00_ _ _ _ 2220 3,5 SMDID02150QA00_ _ _ _

0,022 „ 1812 3,0 SMDIC02220KA00_ _ _ _ 1812 3,0 SMDID02220KA00_ _ _ _ 2220 3,5 SMDIF02220QA00_ _ _ _
2220 3,5 SMDIC02220QA00_ _ _ _ 2220 3,5 SMDID02220QA00_ _ _ _ 2824 3,0 SMDIF02220TA00_ _ _ _

0,033 „ 1812 3,0 SMDIC02330KA00_ _ _ _ 1812 3,0 SMDID02330KA00_ _ _ _ 2824 3,0 SMDIF02330TA00_ _ _ _
2220 3,5 SMDIC02330QA00_ _ _ _ 2220 3,5 SMDID02330QA00_ _ _ _ 4030 5,0 SMDIF02330VA00_ _ _ _
2824 3,0 SMDIC02330TA00_ _ _ _ 2824 3,0 SMDID02330TA00_ _ _ _

0,047 „ 1812 3,0 SMDIC02470KA00_ _ _ _ 1812 3,0 SMDID02470KA00_ _ _ _ 2824 5,0 SMDIF02470TB00_ _ _ _
2220 3,5 SMDIC02470QA00_ _ _ _ 2220 3,5 SMDID02470QA00_ _ _ _ 4030 5,0 SMDIF02470VA00_ _ _ _
2824 3,0 SMDIC02470TA00_ _ _ _ 2824 3,0 SMDID02470TA00_ _ _ _

0,068 „ 1812 3,0 SMDIC02680KA00_ _ _ _ 2220 3,5 SMDID02680QA00_ _ _ _ 2824 5,0 SMDIF02680TB00_ _ _ _
2220 3,5 SMDIC02680QA00_ _ _ _ 2824 3,0 SMDID02680TA00_ _ _ _ 4030 5,0 SMDIF02680VA00_ _ _ _
2824 3,0 SMDIC02680TA00_ _ _ _

0,1 mF 1812 3,0 SMDIC03100KA00_ _ _ _ 2220 3,5 SMDID03100QA00_ _ _ _ 2824 5,0 SMDIF03100TB00_ _ _ _
2220 3,5 SMDIC03100QA00_ _ _ _ 2824 3,0 SMDID03100TA00_ _ _ _ 4030 5,0 SMDIF03100VA00_ _ _ _
2824 3,0 SMDIC03100TA00_ _ _ _ 5040 6,0 SMDIF03100XA00_ _ _ _

0,15 „ 1812 4,0 SMDIC03150KB00_ _ _ _ 2824 3,0 SMDID03150TA00_ _ _ _ 4030 5,0 SMDIF03150VA00_ _ _ _
2220 3,5 SMDIC03150QA00_ _ _ _ 5040 6,0 SMDIF03150XA00_ _ _ _
2824 3,0 SMDIC03150TA00_ _ _ _ 6054 7,0 SMDIF03150YA00_ _ _ _

0,22 „ 2220 4,5 SMDIC03220QB00_ _ _ _ 2220 4,5 SMDID03220QB00_ _ _ _ 4030 5,0 SMDIF03220VA00_ _ _ _
2824 5,0 SMDIC03220TB00_ _ _ _ 2824 5,0 SMDID03220TB00_ _ _ _ 5040 6,0 SMDIF03220XA00_ _ _ _
6054 7,0 SMDIF03220YA00_ _ _ _

0,33 „ 2220 4,5 SMDIC03330QB00_ _ _ _ 2824 5,0 SMDID03330TB00_ _ _ _ 5040 6,0 SMDIF03330XA00_ _ _ _
2824 5,0 SMDIC03330TB00_ _ _ _ 4030 5,0 SMDID03330VA00_ _ _ _ 6054 7,0 SMDIF03330YA00_ _ _ _
4030 5,0 SMDIC03330VA00_ _ _ _

0,47 „ 2220 4,5 SMDIC03470QB00_ _ _ _ 2824 5,0 SMDID03470TB00_ _ _ _ 6054 7,0 SMDIF03470YA00_ _ _ _
2824 5,0 SMDIC03470TB00_ _ _ _ 4030 5,0 SMDID03470VA00_ _ _ _
4030 5,0 SMDIC03470VA00_ _ _ _

0,68 „ 2824 5,0 SMDIC03680TB00_ _ _ _ 4030 5,0 SMDID03680VA00_ _ _ _
4030 5,0 SMDIC03680VA00_ _ _ _

1,0 mF 2824 5,0 SMDIC04100TB00_ _ _ _ 5040 6,0 SMDID04100XA00_ _ _ _
4030 5,0 SMDIC04100VA00_ _ _ _
5040 6,0 SMDIC04100XA00_ _ _ _

1,5 „ 4030 5,0 SMDIC04150VA00_ _ _ _ 6054 7,0 SMDID04150YA00_ _ _ _
5040 6,0 SMDIC04150XA00_ _ _ _

2,2 „ 6054 7,0 SMDIC04220YA00_ _ _ _ 6054 7,0 SMDID04220YA00_ _ _ _

*

Wechselspannungen: f  400 Hz; 1,4 · U

Alle Maße in mm.

Bestellnummer

Size H

Z + U–

eff

 U

N

Bestellnummer

Size H

Bestellnummer-Ergänzung:

Toleranz: 20 % = M
10 % = K
5 % = J
Verpackung: lose = S
Drahtlänge: keine = 00

Gurtungsangaben Seite 142

Bestellnummer

Abweichungen und Konstruktionsänderungen vorbehalten.

Fortsetzung Seite 25

24

01.16

D

B

d

d

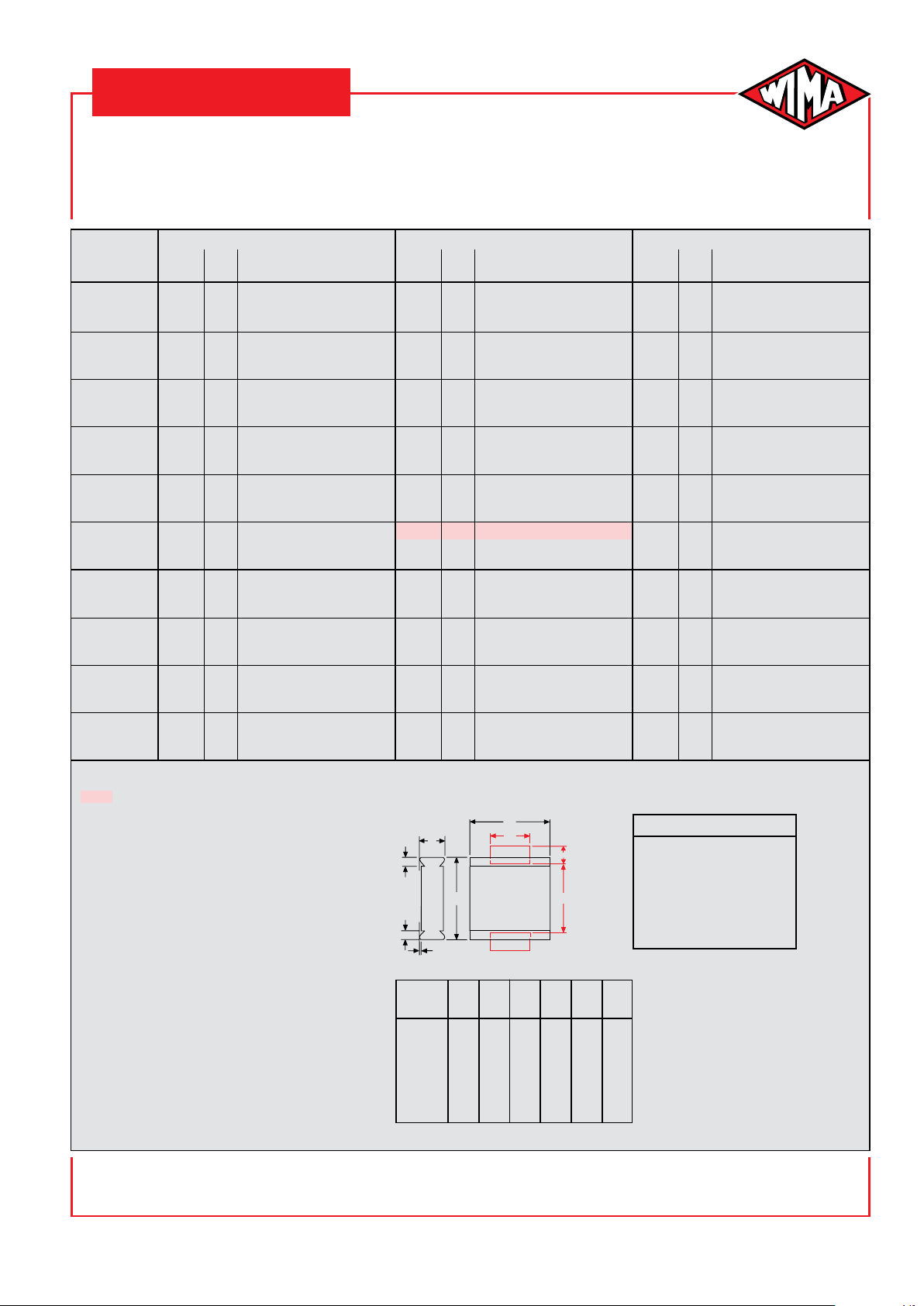

WIMA SMD-PPS

Fortsetzung

Wertespektrum

400 V–/200 VZ* 630 V–/300 VZ* 1000 V–/400 VZ*
Kapazität Size H
Code ± 0,3 Code ± 0,3 Code ± 0,3

Bestellnummer

0,01 mF 5040 6,0 SMDIJ02100XA00_ _ _ _ 5040 6,0 SMDIO12100XA00_ _ _ _

0,015 „ 5040 6,0 SMDIJ02150XA00_ _ _ _ 5040 6,0 SMDIO12150XA00_ _ _ _

0,022 „ 4030 5,0 SMDIG02220VA00_ _ _ _ 5040 6,0 SMDIJ02220XA00_ _ _ _ 6054 7,0 SMDIO12220YA00_ _ _ _
5040 6,0 SMDIG02220XA00_ _ _ _

0,033 „ 4030 5,0 SMDIG02330VA00_ _ _ _ 5040 6,0 SMDIJ02330XA00_ _ _ _ 6054 7,0 SMDIO12330YA00_ _ _ _
5040 6,0 SMDIG02330XA00_ _ _ _

0,047 „ 4030 5,0 SMDIG02470VA00_ _ _ _ 5040 6,0 SMDIJ02470XA00_ _ _ _
5040 6,0 SMDIG02470XA00_ _ _ _

0,068 „ 4030 5,0 SMDIG02680VA00_ _ _ _ 6054 7,0 SMDIJ02680YA00_ _ _ _
5040 6,0 SMDIG02680XA00_ _ _ _

0,1 mF 4030 5,0 SMDIG03100VA00_ _ _ _
5040 6,0 SMDIG03100XA00_ _ _ _
6054 7,0 SMDIG03100YA00_ _ _ _

0,15 „ 5040 6,0 SMDIG03150XA00_ _ _ _
6054 7,0 SMDIG03150YA00_ _ _ _

0,22 „ 6054 7,0 SMDIG03220YA00_ _ _ _

0,33 „ 6054 7,0 SMDIG03330YA00_ _ _ _

*

Wechselspannungen: f  400 Hz; 1,4 · U

Neuer Wert

Size H

Z + U–

eff

 U

N

Bestellnummer

Size H

Bestellnummer

Alle Maße in mm.

H

b

a

Bestellnummer-Ergänzung:

Toleranz: 20 % = M
10 % = K
5 % = J

L

c

Verpackung: lose = S
Drahtlänge: keine = 00

Gurtungsangaben Seite 142

Klebespalt

Size L B d a b c
Code ±0,3 ±0,3 min. min. max.

1812 4,8 3,3 0,5 1,2 3,5 3,5
2220 5,7 5,1 0,5 1,2 4 4,5
2824 7,2 6,1 0,5 1,2 4 6,5
4030 10,2 7,6 0,5 2,5 6 9
5040 12,7 10,2 0,7 2,5 6 11,5
6054 15,3 13,7 0,7 2,5 6 14

Abweichungen und Konstruktionsänderungen vorbehalten.

01.16

25

Verarbeitungs- und Applikations-

B

d

Klebespalt

empfehlungen für SMD Bauteile

D

Layout-Gestaltung

Die Positionierung der Bauelemente auf
dem Trägermaterial ist im Allgemeinen
frei zu gestalten. Zur Vermeidung von
Lötschatten oder Wärmesenken sollten
extreme Bauelementeverdichtungen ver­mieden werden. In der Praxis hat sich ein
Mindestabstand der Lötflächen zwischen
zwei benachbarten WIMA SMDs von 2 x
der Bauelementehöhe bewährt.

Lötpadempfehlung

H

d

L

Size

CodeL ± 0,3B ± 0,3

1812 4,8 3,3 0,5 1,2 3,5 3,5
2220 5,7 5,1 0,5 1,2 4 4,5
2824 7,2 6,1 0,5 1,2 4 6,5
4030 10,2 7,6 0,5 2,5 6 9
5040 12,7 10,2 0,7 2,5 6 11,5
6054 15,3 13,7 0,7 2,5 6 14

Die vorgegebenen Lötpadabmessungen
verstehen sich als Mindestmaße, die jeder­zeit den Gegebenheiten des Layouts ange­passt werden können.

b

a

c

d a

min.b min.c max.

Verarbeitung

Die Verarbeitung von SMD Bauelementen

– Bestücken
– Löten
– Elektrische Endkontrolle/Kalibrierung

muss als ein geschlossener Prozess
betrachtet werden. So kann das Löten
der Leiterplatten eine nicht unerhebliche
Beanspruchung für alle elektronischen
Bauelemente darstellen.
Die Angaben des Herstellers zur
Verarbeitung der Bauelemente sind unbe­dingt zu beachten.

Lötprozess

Reflowlötung

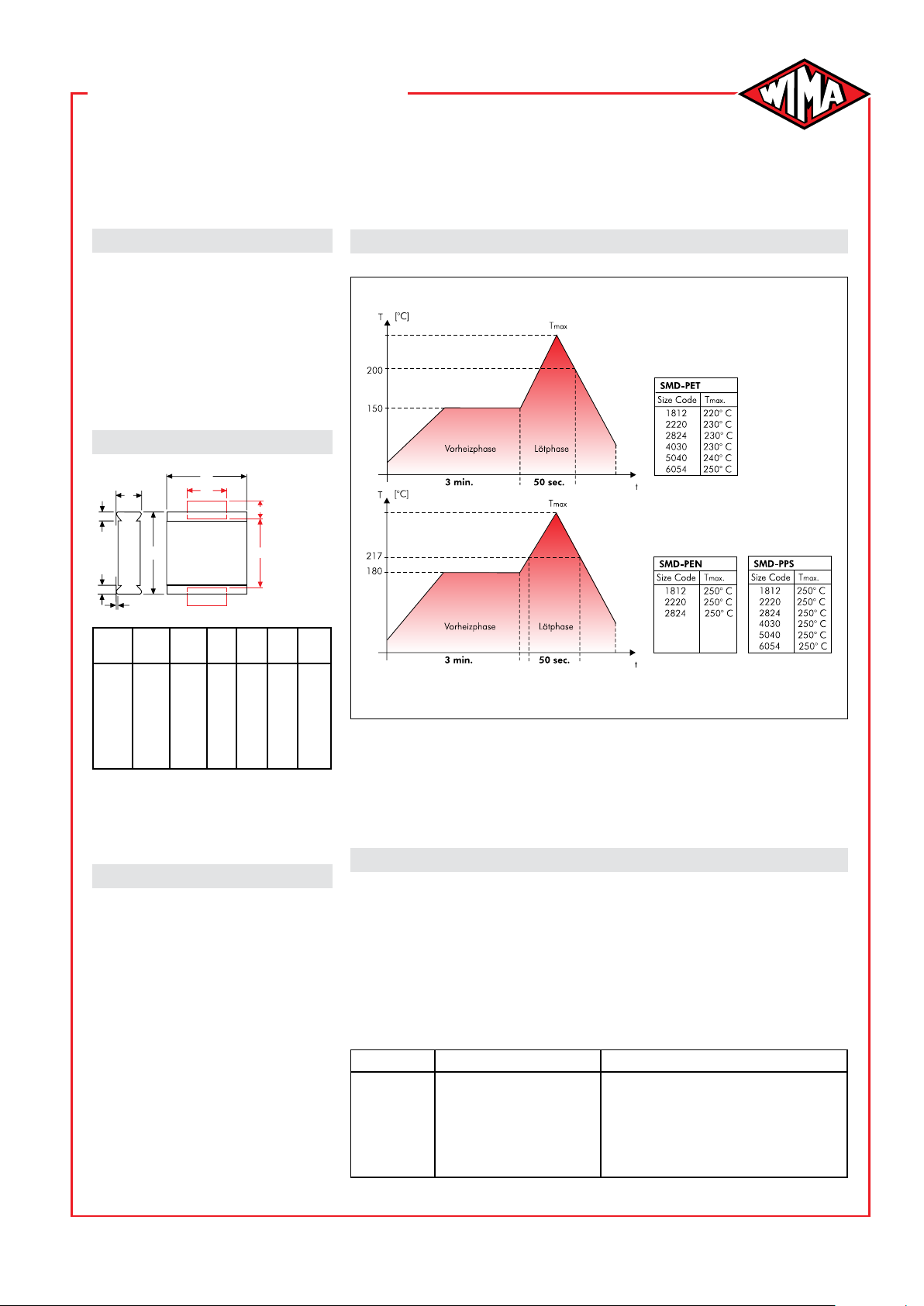

Temperatur/Zeitdiagramm für die zulässige Verarbeitungstemperatur der
WIMA SMD-Reihen in einem typischen Konvektions-Lötverfahren.

Bei Reflowlötprozessen können aufgrund
der vielfältigen Verfahren keine exakten
Prozess parameter spezifiziert werden. Das
dargestellte Diagramm versteht sich als
Empfehlung zur Ausarbeitung eines geeig­neten praxisorientierten Lötprofils.

Bei der Verarbeitung sollte eine max. Innen­temperatur der WIMA SMD-Bauteile von
T = 210 ° C nicht überschritten werden. Auf­grund der unterschiedlichen Wärmeaufnahme
ist bei kleineren Bauformen die Zeitachse des
Lötprozesses möglichst kurz zu halten.

SMD Handlöten

WIMA SMD Kondensatoren können, z. B
für Laborzwecke, grundsätzlich auch per
Hand mit dem Lötkolben gelötet werden.
Dabei sollten, ähnlich wie bei automati­sierten Lötprozessen, bestimmte Lötzeiten
und Löttemperaturen nicht über schritten
werden. Diese sind abhängig von der phy­sischen Größe der Bauelemente und der
damit verbundenen Wärmeaufnahme.

Size Code Löttemperatur ° C / ° F Lötdauer

1812 250 / 482 2 s Blech 1 / 5 s Pause / 2 s Blech 2
2220 250 / 482 3 s Blech 1 / 5 s Pause / 3 s Blech 2
2824 260 / 500 3 s Blech 1 / 5 s Pause / 3 s Blech 2
4030 260 / 500 5 s Blech 1 / 5 s Pause / 5 s Blech 2
5040 260 / 500 5 s Blech 1 / 5 s Pause / 5 s Blech 2
6054 260 / 500 5 s Blech 1 / 5 s Pause / 5 s Blech 2

Die unten aufgeführten Angaben sind als
Richtlinien zu ver stehen und sollen dazu
dienen, eine Schädigung des Dielektrikums
durch übermäßige Hitzebeanspruchung
während des Lötprozesses zu vermeiden.
Die Qualität der Lötung ist dabei abhän­gig vom verwendeten Werkzeug sowie
vom Können des Benutzers.

01.16

13

Verarbeitungs- und Applikations­empfehlungen für SMD Bauteile
(Fortsetzung)

D

Lötmittel

Zur Erzielung zuverlässiger Lötresultate
hat sich fallweise eine der folgenden
Lotlegierungen als praktikabel erwiesen:

Bleifreie Lotpasten

Sn - Bi
Sn - Zn (Bi)
Sn - Ag - Cu (geeignet für SMD-PET 5040/
6054, SMD-PEN und SMD-PPS)

Bleihaltige Lotpasten

Sn - Pb - Ag (Sn60-Pb40-A, Sn63-Pb37-A)

Waschen

WIMA SMD Bauteile mit Kunststoffum­hüllung sind wie vergleichbar aufgebaute
Bauelemente ungeachtet des Fabrikats
nicht als hermetisch dicht anzusehen.
Aufgrund der heute gängigen Wasch­substanzen, so auf wässriger Basis - anstel­le der früher verwendeten halogenierten
Kohlenwasserstoffe - mit weiterentwickelter
Waschwirkung, hat es sich gezeigt, dass
montierte SMD Kondensatoren nach
entsprechendem Waschprozess eine
unzulässig hohe Abweichung elektrischer
Parameter aufweisen können. Auf die
Verwendung industrieller Waschprozesse
soll im Fall unserer SMD Bauteile daher
verzichtet werden, um eine mögliche
Schädigung zu vermeiden.

Inbetriebnahme/Kalibrierung

Durch die Belastung der Bauelemente
während des Verarbeitungsprozesses
treten bei praktisch allen elektronischen
Bauelementen reversible Para meter ver­änderungen auf. Die zu erwartende Wie­der kehrgenauigkeit der Kapazität bei ver­träglicher Verarbeitung liegt im Bereich von

DC/C 5 %.

Bei der Inbetriebnahme der Baugruppe ist
eine min. Ablagezeit

t  24 h

zu berücksichtigen. In stark kapazitäts­ab hängiger Applikation oder kalibrierten
Gerä ten empfiehlt es sich, die Ablagezeit
auf

t  10 d

auszudehnen. Dadurch werden weitere
Alterungseffekte des Kondensatorgefüges
vorweggenommen. Verarbeitungsbedingte
Parameterveränderungen sind nach diesem
Zeitraum nicht zu erwarten.

Feuchteschutzverpackung

WIMA SMD-Kondensatoren werden in
Feuchteschutzbeutel nach JEDEC-Standard
(ESD/EMI-Abschirmung/wasserdampfdicht)
aus geliefert.
Unter üblichen, überwachten Lagerbedin­gungen können die Bauteile gegen zwei
Jahre und mehr im original verschlossenen
Feuchteschutzbeutel gelagert werden.
Angebrochene Packeinheiten sollten unmit­telbar verarbeitet werden. Ist eine Lagerung
erforderlich, sollte die angebrochene Pack­einheit im Originalbeutel luftdicht verschlos­sen aufbewahrt werden.

Zuverlässigkeit

Unter Berücksichtigung der Vorgaben des
Herstellers und verträglicher Verarbeitung,
zeichnen sich die WIMA SMD Baureihen
durch die gleiche hohe Qualität und
Zuverlässigkeit wie die analogen
bedrahteten WIMA Baureihen aus. Die
beispielsweise im WIMA SMD-PET ein­gesetzte Technologie des metallisierten
Kondensators erzielt für alle Anwendungs­bereiche die besten Werte.
Der Erwartungswert liegt bei:

Û

 2 fit

0

Darüber hinaus unterliegt die Fertigung
aller WIMA Bauelemente den Verfahrens­regeln der ISO 9001:2008 sowie bau­elementespezifisch den Richtlinien des IEC
Gütebestätigungssystems (IECQ) für elek­tronische Bauelemente.

Elektrische Eigenschaften und
Applikationsfelder

Grundsätzlich haben die WIMA SMD
Baureihen die gleichen elektrischen
Eigen schaften wie vergleichbare bedrah­tete Kondensatoren. WIMA SMD Kon­den satoren verfügen im Vergleich zu
Keramik- oder Tantal ausführungen über
eine Reihe von weiteren herausragenden
Eigenschaften.

” günstige Impulsbelastbarkeit
” niedriger ESR
” geringe dielektrische Absorption
” Verfügbarkeit in hohen Spannungs-

reihen

” großes Kapazitätsspektrum
” hohe mechanische Beanspruchbarkeit
” gute Langzeitstabilität

Bezogen auf die technische Performance
sowie auf Qualität und Zuverlässigkeit
der WIMA SMDs bietet sich die Mög­lichkeit, nahezu alle Anwendungsgebiete
be drahteter Folien-Kondensatoren mit
SMD-Ausführungen abzudecken. Darüber
hinaus erschließen sich den WIMA SMD
Baureihen alle Anwendungen, in denen
bisher zwingend der Einsatz bedrahteter
Bauelemente erforderlich war.

” Meßtechnik
” Oszillatorschaltungen
” Differenzier- und Integrierglieder
” A/D- bzw. D/A Wandler
” ‚sample and hold‘ Schaltungen
” Kfz-Anwendungen

Mit dem heute zur Verfügung stehenden
WIMA SMD Programm kann der über­wiegende Anteil aller Kunststofffolien­Kondensatorpositionen mit WIMA SMD
Bauelementen abgedeckt werden. So
reicht der Anwendungsbereich vom
Standard-Koppelkondensator bis hin zu
Schaltnetzteil anwendungen als Sieb- bzw.
Ladekondensator mit hohen Spannungs­und Kapazitätswerten sowie Anwendungen
in der Telekommunikation wie z. B. der
bekannte Telefonkondensator 1

mF/250 V.

14

01.16

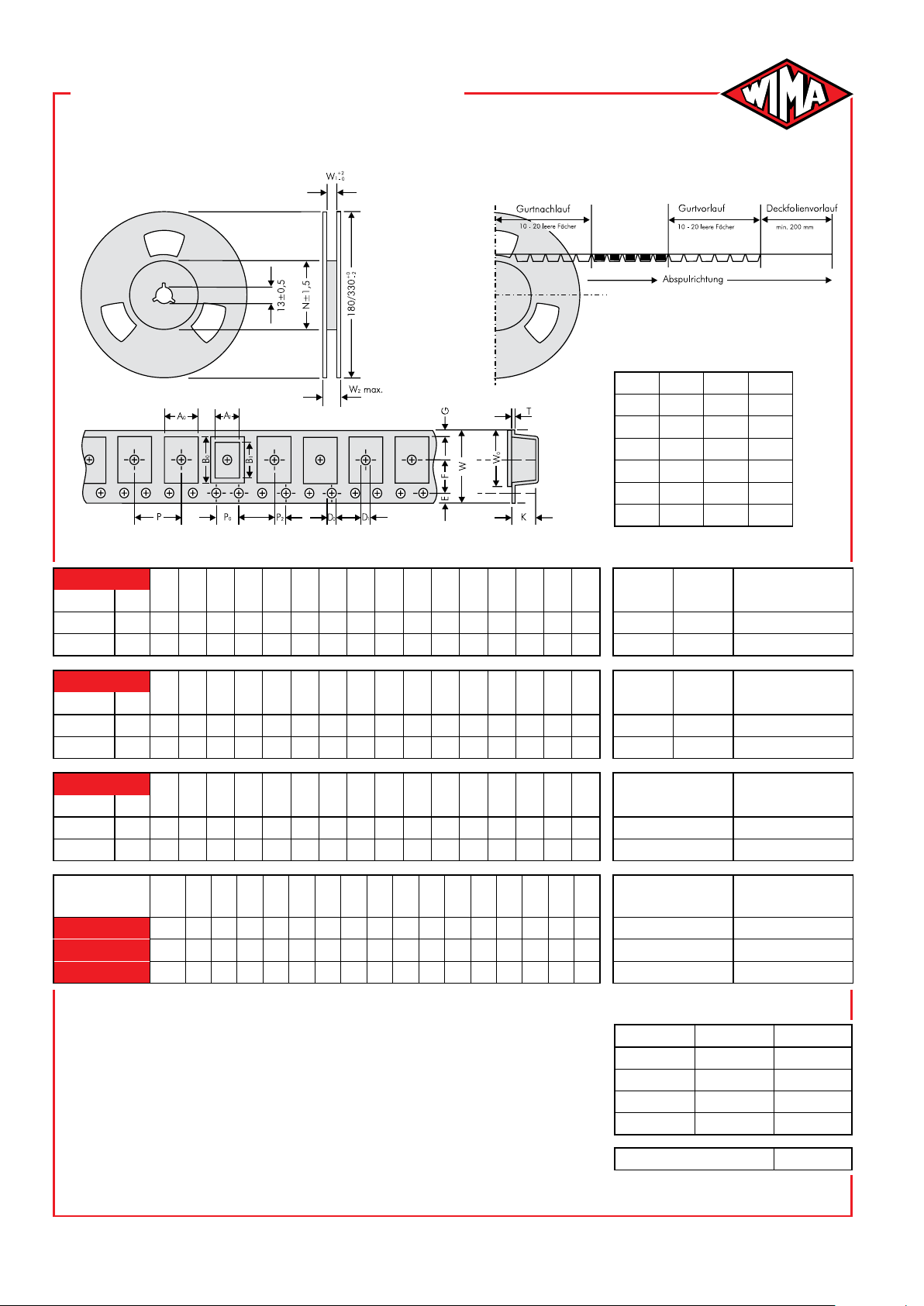

Blistergurtung und Verpackungseinheiten
für WIMA SMD-Kondensatoren

Gurtspule: Gurtvorlauf und -nachlauf:

Alle Maße in mm.

Typ W

1812 19 12,4 62

2220 19 12,4 62

2824 19 12,4 62

4030 22,4 16,4 60

5040 30,4 24,4 90

6054 30,4 24,4 90

2max W1±

2
0

D

N ±1,5

A

0

Size Code 1812

± 0,1

A1 B0

Bauform Code

4,8 x 3,3 x 3

4,8 x 3,3 x 4

Size Code 2220

KA

3,55 3,3 5,1 4,8 P1,5 P1,5 8 4 2 1,75 5,5 2,2 12 9,5 3,4 0,3 700 2500 3000

KB

3,55 3,3 5,1 4,8 P1,5 P1,5 8 4 2 1,75 5,5 2,2 12 9,5 4,4 0,3 500 2000 3000

A

0

A1 B0

± 0,1

Bauform Code

5,7 x 5,1 x 3,5

5,7 x 5,1 x 4,5

Size Code 2824

QA

6,3 5,7 5,6 5,1 P1,5 P1,5 8 4 2 1,75 5,5 1,95 12 9,5 3,7 0,3 500 1800 3000

QB

6,3 5,7 5,6 5,1 P1,5 P1,5 8 4 2 1,75 5,5 1,95 12 9,5 4,7 0,3 400 1500 3000

A

0

A1 B0

± 0,1

Bauform Code

7,2 x 6,1 x 3

7,2 x 6,1 x 5

Size Code 4030

Size Code 5040

Size Code 6054

* kumulativ nach 10 Schritten p 0,2 mm max.
Muster und Vorserienbedarf auf Anfrage bzw. mindestens1 Spule.

TA

6,6 6,1 7,7 7,2 P1,5 P1,5 12 4 2 1,75 5,5 0,9 12 9,5 3,4 0,3 1500 2000

TB

6,6 6,1 7,7 7,2 P1,5 P1,5 12 4 2 1,75 5,5 0,9 12 9,5 5,4 0,4 750 2000

A0

± 0,1

Code

VA

10,7 10,2 8,1 9,1 P1,5 P1,5 16 4 2 1,75 7,5 1,9 16 13,3 5,5 0,3 775 2000

XA

13,5 12,7 11 11,5 P 1,5 P1,5 16 4 2 1,75 11,5 4,7 24 21,3 6,5 0,3 600 1000

YA

17,0 16,5 15,6 15,0 P1,5 P1,5 20 4 2 1,75 11,5 2,95 24 21,3 7,5 0,3 450 500

± 0,1

± 0,1

± 0,1

A1 B0

B1 D0

+ 0,1

B1 D0

+ 0,1

B1 D0

+ 0,1

± 0,1

+ 0,1

-0

+ 0,1

-0

+ 0,1

-0

B1 D0

+ 0,1

D1

D1

D1

-0

± 0,1

-0

± 0,1

-0

± 0,1

-0

D1

+ 0,1

-0

Verpackungseinheiten

P

P0*

P2

± 0,1

± 0,05

E

± 0,1F ± 0,05

G W

± 0,3

W0

± 0,2

K

± 0,1T ± 0,1

gegurtet

Spule

180 mm P

P

P0*

P2

± 0,1

± 0,05

E

± 0,1F ± 0,05

G W

± 0,3

W0

± 0,2

K

± 0,1T ± 0,1

gegurtet

Spule

180 mm P

P

P0*

P2

P

± 0,1

± 0,1

± 0,05

P0*

± 0,1

E

± 0,1F ± 0,05

P2

± 0,05

E

± 0,1F ± 0,05

G W

± 0,3

G W

± 0,3

W0

± 0,2

W0

± 0,2

K

± 0,1T ± 0,1

K

± 0,1T ± 0,1

gegurtet

330 mm P

gegurtet

330 mm P

gegurtet

Spule

330 mm P

gegurtet

Spule

330 mm P

Spule

Spule

lose

Standard

lose

Standard

lose

Standard

lose

Standard

Bestellnummer-Codes für
SMD Verpackungen

W (Blister)

12 180

12 330

16 330

24 330

P in mm

Code

P

Q

R

T

142

Lose Standard

S

01.16

WIMA Bestellnummer-Systematik

Eine WIMA Bestellnummer bestehend aus 18 Zeichen stellt sich wie folgt zusammen:

Feld 1 - 4: Typenbezeichnung
Feld 5 - 6: Nennspannung
Feld 7 - 10: Kapazität
Feld 11 - 12: Bauform und Rastermaß
Feld 13 - 14: Versions-Code (z. B. Snubber Versionen)
Feld 15: Kapazitätstoleranz
Feld 16: Verpackung
Feld 17 - 18: Drahtlänge (ungegurtet)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

M K S 2 C 0 2 1 0 0 1 A 0 0 M S S D

D

MKS 2 63 V-

Typenbezeichnung: Nennspannung: Kapazität: Bauform: Toleranz:

SMD-PET = SMDT 50 V- = B0 22 pF = 0022 4,8 x 3,3 x 3 Size 1812 = KA ±20 % = M
SMD-PEN = SMDN 63 V- = C0 47 pF = 0047 4,8 x 3,3 x 4 Size 1812 = KB ±10 % = K
SMD-PPS = SMDI 100 V- = D0 100 pF = 0100 5,7 x 5,1 x 3,5 Size 2220 = QA ±5 % = J
FKP 02 = FKP0 250 V- = F0 150 pF = 0150 5,7 x 5,1 x 4,5 Size 2220 = QB ±2,5 % = H
MKS 02 = MKS0 400 V- = G0 220 pF = 0220 7,2 x 6,1 x 3 Size 2824 = TA ±1 % = E
FKS 2 = FKS2 450 V- = H0 330 pF = 0330 7,2 x 6,1 x 5 Size 2824 = TB ...
FKP 2 = FKP2 520 V- = H2 470 pF = 0470 10,2 x 7,6 x 5 Size 4030 = VA
FKS 3 = FKS3 600 V- = I0 680 pF = 0680 12,7 x 10,2 x 6 Size 5040 = XA
FKP 3 = FKP 3 630 V- = J0 1000 pF = 1100 15,3 x 13,7 x 7 Size 6054 = YA
MKS 2 = MKS2 700 V- = K0 1500 pF = 1150 2,5 x 7 x 4,6 RM 2,5 = 0B AMMO H16,5 340 x 340 = A
MKP 2 = MKP2 800 V- = L0 2200 pF = 1220 3 x 7,5 x 4,6 RM 2,5 = 0C AMMO H16,5 490 x 370 = B
MKS 4 = MKS4 850 V- = M0 3300 pF = 1330 2,5 x 6,5 x 7,2 RM 5 = 1A AMMO H18,5 340 x 340 = C
MKP 4C = MKPC 900 V- = N0 4700 pF = 1470 3 x 7,5 x 7,2 RM 5 = 1B AMMO H18,5 490 x 370 = D
MKP 4 = MKP4 1000 V- = O1 6800 pF = 1680 2,5 x 7 x 10 RM 7,5 = 2A REEL H16,5 360 = F
MKP 10 = MKP1 1100 V- = P0

FKP 1 = FKP1 1200 V- = Q0
MKP-X2 = MKX2 1250 V- = R0
MKP-X1 R = MKX1 1500 V- = S0
MKP-Y2 = MKY2 1600 V- = T0
MP 3-X2 = MPX2

MP 3-X1 = MPX1 2500 V- = V0

MP 3-Y2 = MPY2 3000 V- = W0

MP 3R-Y2 = MPRY 4000 V- = X0

MKP 4F = MKPF 6000 V- = Y0

Snubber MKP = SNMP 250 VZ = 0W

Snubber FKP = SNFP 275 VZ = 1W

GTO MKP = GTOM 300 VZ = 2W

DC-LINK MKP 3 = DCP3 305 VZ = AW

DC-LINK MKP 4 = DCP4 350 VZ = BW

DC-LINK MKP 4S = DCPS 440 VZ = 4W

DC-LINK MKP 5 = DCP5 500 VZ = 5W ...

DC-LINK MKP 6 = DCP6 ... Standard = 00 3,5 ±0.5 = C9
DC-LINK HC = DCHC Version A1 = 1A 6 -2 = SD
DC-LINK HY = DCHY Version A1.1.1 = 1B 16 ±1 = P1

2000 V- = U0

0,01 mF 2,5 x 6,5 x 7,2

0,01 mF
0,022 mF
0,047 mF
0,1 mF
0,22 mF
0,47 mF
1 mF
2,2 mF
4,7 mF
10 mF
22 mF
47 mF
100 mF
220 mF
1000 mF
1500 mF

= 2100 3 x 8,5 x 10 RM 7,5 = 2B REEL H16,5 500 = H
= 2220 3 x 9 x 13 RM 10 = 3A REEL H18,5 360 = I
= 2470 4 x 9 x 13 RM 10 = 3C REEL H18,5 500 = J
= 3100 5 x 11 x 18 RM 15 = 4B ROLL H16,5 = N
= 3220 6 x 12,5 x 18 RM 15 = 4C ROLL H18,5 = O
= 3470 5 x 14 x 26,5 RM 22,5 = 5A BLISTER W12 180 = P
= 4100 6 x 15 x 26,5 RM 22,5 = 5B BLISTER W12 330 = Q
= 4220 9 x 19 x 31,5 RM 27,5 = 6A BLISTER W16 330 = R
= 4470 11 x21 x 31,5 RM 27,5 = 6B BLISTER W24 330 = T
= 5100 9 x 19 x 41,5 RM 37,5 = 7A Schüttware/EPS Standard = S
= 5220 11 x 22 x 41,5 RM 37,5 = 7B ...
= 5470 19 x 31 x 56 RM 48,5 = 8D
= 6100 25 x 45 x 57 RM 52,5 = 9D
= 6220 ...
= 7100
= 7150

Versions-Code: Drahtlänge (ungegurtet)

Version A2 = 2A ...
...

-

20 %

Verpackung:

Drahtlänge (gegurtet)

keine = 00

lose 6 -2

Die Daten auf dieser Seite sind nicht vollständig und dienen lediglich der Systemerläuterung. Bestellnummer-Angaben befinden sich auf
den Seiten der jeweiligen Reihen.

01.16

141
