Page 1
A Wilson Electronics Brand
WILSON PRO
In-Building Cellular Signal Booster
With In-Line Amplifi cation
ENGLISH FRANÇAIS
1050
User Manual
wilsonpro.com 866.294.1660
Page 2
Index
Package Content
About The WilsonPro 1050 System
Key Features
Competitive Advantages
Post Install Setup
1050 Main Status Screen
1050 In-Line Status Screens
Safety Guidelines
Warranty
1
2
4
5
7
8
10
12
16
Page 3

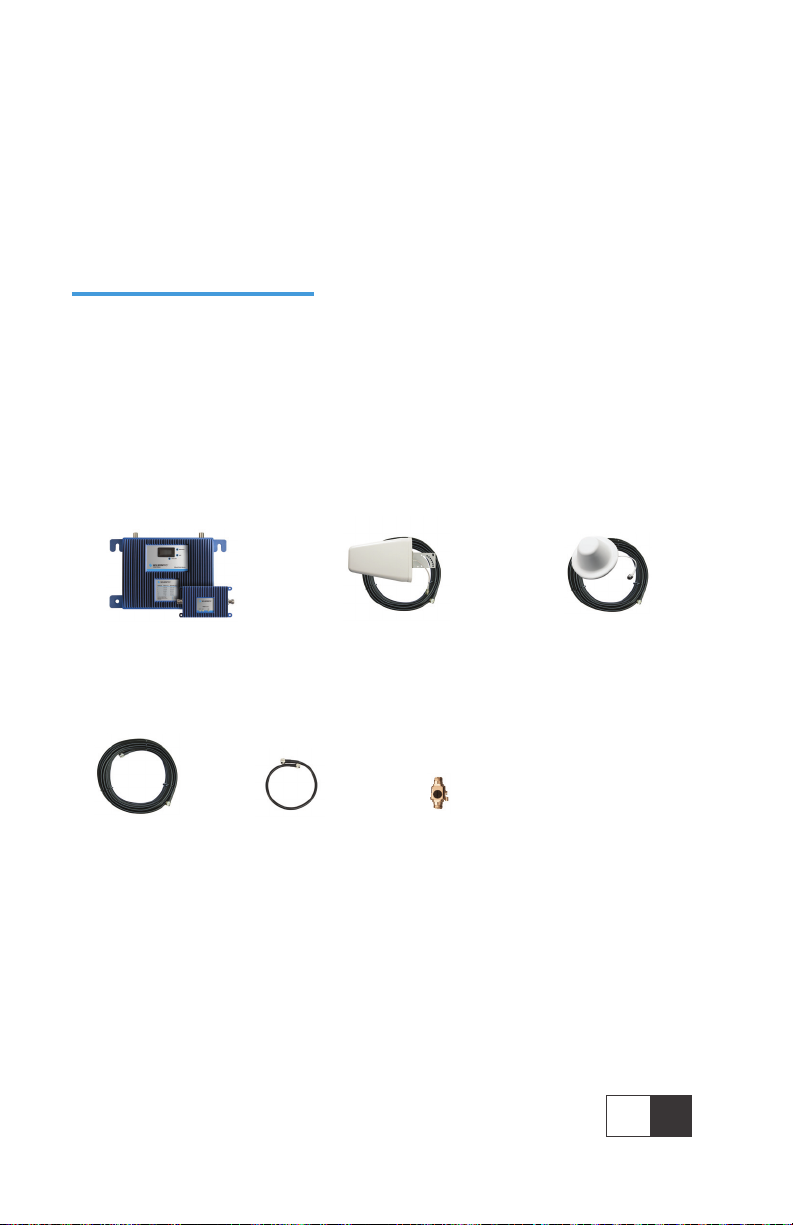

Package
Content
Kit 460230
WilsonPro 1050
Two-Part Booster
System
100’ Wilson
400 Cable
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Wide Band Directional
Antenna + 75’
Wilson 400 Cable
2’ Wilson
400 Cable
Lightning Surge
Protector
Dome Antenna +
100’ Wilson 400 Cable
1EN
Page 4
WilsonPro 1050 System
FCC Approved
In-Line Amplifi cation
Compensates for up to 300’ of indoor
cable losses using in-line amplifi cation.
Onboard Software For
Better Control
Automatically controlled with onboard
software, ensuring great connectivity
throughout large spaces and multi-story
buildings.
Extended Dynamic
Range For Continuous
Connectivity
XDR allows the booster system to never
shutdown due to too strong of a signal. No
matter how strong, the booster system will
never overpower and shutdown.
2 EN
Auto-Calibration
Main booster & In-Line booster
automatically link, communicate &
calibrate.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 5
In-Line Amplifi cation
The WilsonPRO 1050 Cellular Signal
Booster System automatically
compensates for signal loss resulting
from a long indoor RF coax cable run.
Simply connect the 1050 In-Line unit at
a cable length between 100’ and 300’
from the 1050 Main unit. When both
units are powered up, they will begin to
communicate with each other, sending signals and calculating the amount of signal
loss in the cable. Once cable losses are calculated, the gain levels are adjusted
between the 1050 Main and 1050 In-Line units so that only enough extra gain is added
to the system to compensate for the signal loss of the indoor cable.
This capability to overcome signifi cant cable losses allows the 1050 System to provide
cellular coverage in areas that were previously impossible, such as the lower fl oors of
apartment buildings and other multi-dwelling units.
The WilsonPro 1050 system also includes Wilson Electronics’ state-of-the-art XDR
(Extended Dynamic Range) technology that prevents signal overload conditions which
can, in accordance with FCC regulations, force a booster to shut down.
When the WilsonPro 1050 system senses that any incoming cell signal is too strong,
and threatens to overload the system, XDR automatically reduces signal gain to
compensate for this overload condition while maintaining signal coverage throughout
the building. In contrast, competing signal boosters shut down when they reach
a maximum incoming signal strength threshold, causing the indoor cell signal to
drop out. Both antenna ports are located on the top of the 1050 Main unit for easy
installation. Like all WilsonPro cell signal boosters, the WilsonPRO 1050 Cellular Signal
Booster System is universal: it works for all cellular devices, all services including 4G
LTE, and all U.S. and Canada cell phone carriers.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
3EN
Page 6
Key Features
FCC Approved In-Line Amplifi cation: Compensates for up to 300’ of
indoor cable losses using in-line amplifi cation, providing cell coverage
to hard-to-reach areas.
Onboard Software for Better Control: Booster is automatically
controlled with automatic onboard software, ensuring great
connectivity throughout large spaces and multi-story buildings.
The booster will adjust its gain level up or down as required by the
conditions of the immediate signal environment.
Extended Dynamic Range (XDR) for continuous connectivity: Gives
the 1050 much greater tolerance for a strong incoming signal from the
tower. XDR lets the 1050 system work with an incoming signal stronger
than any competing booster and never shuts down due to a strong
outside signal.
Automatic Calibration: Main booster and In-Line booster
automatically link, communicate, and calibrate.
4 EN
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 7
Competitive
Advantages
Highest Downlink Power: Up to +15dB more downlink power than
the competition allows for stronger signal in environments where
the incoming signal is weak. The benefi t is a stronger signal sent to
the inside antennas, providing larger coverage area from a single
booster.
Highest Uplink Power: This allows for a stronger signal transmitted
to the tower, up to +3dB more than the competition, providing greater
user capacity and increased range from the cell site.
Lower Overload and Shutdown Threshold: No matter how strong
the outside signal, the WilsonPro 1050 system never shuts down.
This is a huge benefi t in strong signal environments like cities and
locations close to a carrier tower.
Intelligent Control: WilsonPro cellular boosters automatically adjust
signal gain while still providing even signal coverage throughout the
building.
Sophisticated Software: Cellular signals are constantly fl uctuating.
The software is always monitoring signal levels and making
immediate adjustments as needed, allowing the booster to operate at
maximum gain consistently.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
5EN
Page 8
power
CABLE LOSS

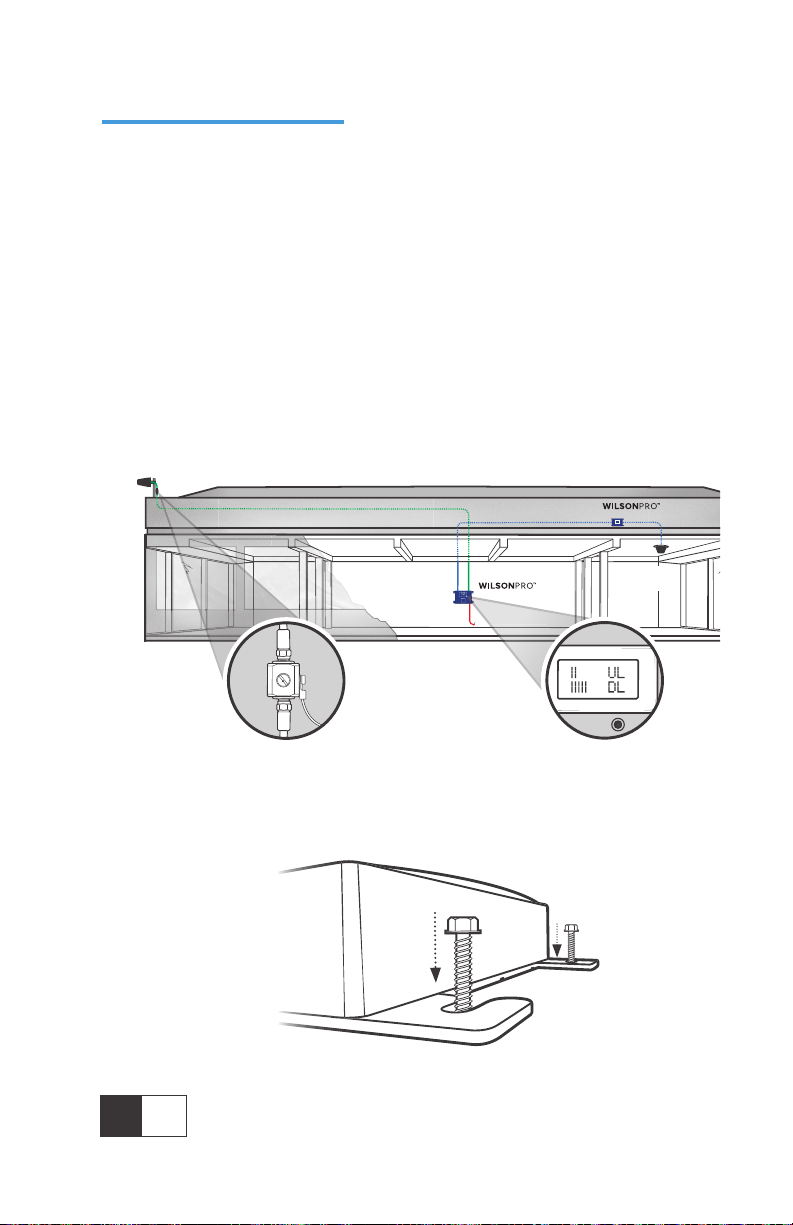

Installation
Diagram
A Wilson Lightning Surge Protector is recommended for all building installations. Make
sure the protector is installed outside the building at point of entry connected to a
suitable ground and in line between the Outside Antenna and the Signal Booster.
Outside
Directional
Antenna
Lightning
Surge Protector
1050 Main
to power
1050 In-Line
Inside Dome
Antenna
6 EN
The direction of the
outside antenna should
be adjusted until the
“DL” bar is maximized.
Simple wall-mount
installation.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 9
Post Install
Setup
The WilsonPRO 1050 System is designed with
advanced internal programming, which allows it to
automatically adjust for a variety of conditions, while
still boosting weak signals.
Once the AC power cable and antenna cables are
connected, turn the unit on by toggling the power
switch located near the AC power receptacle.
1050 In-Line
Inside Antenna
(placed at a cable length of 100’ to 300’)
to power
Outside Antenna
Lightning Surge
Protector
1050 Main
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
to power
7EN
Page 10
1050 Main
Status Screen

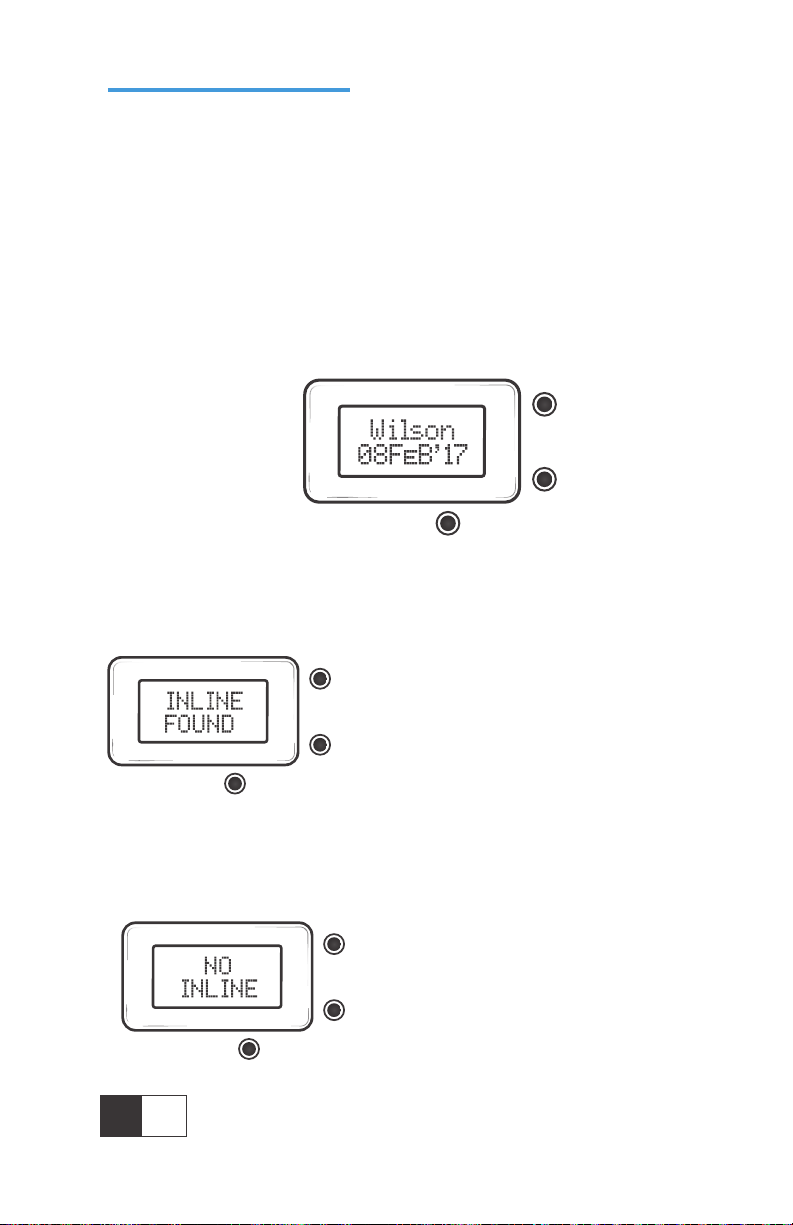

Upon power up, the 1050 MAIN unit will attempt to begin it’s calibration routine, which
lasts approximately 14 seconds during which time one of the following messages will
appear on the screen:
Boot Screen
In-Line Found Screen
BAND SELECT
RESET
CABLE LOSS
No In-Line Screen
BAND SELECT
BAND SELECT
RESET
CABLE LOSS
The 1050 In-Line unit has been found
and is communicating with the 1050
Main. Cable loss calibration is in
progress.
The 1050 In-Line unit has not been
found.
8 EN
RESET
CABLE LOSS
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 11
1050 Main Status Screen (cont.)
Failed Calibration Screen
BAND SELECT
Failed cable loss calibration. Cable loss
must be between 4dB and 25dB for all
bands. If the cable loss is calculated to
RESET
be outside of this range, calibration
will fail. This range corresponds
CABLE LOSS
between 100 feet and 300 feet of
Wilson 400 Cable.
Successful Calibration Screen
BAND SELECT
RESET
CABLE LOSS
Once cable calibration has successfully
completed, the band status screens will
appear.
Cable Loss Button
BAND SELECT
Pressing the Cable Loss Button will
display the cable loss compenstion at
the upper bands and lower bands.
RESET
CABLE LOSS
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
9EN
Page 12
1050 In-Line
Status Lights

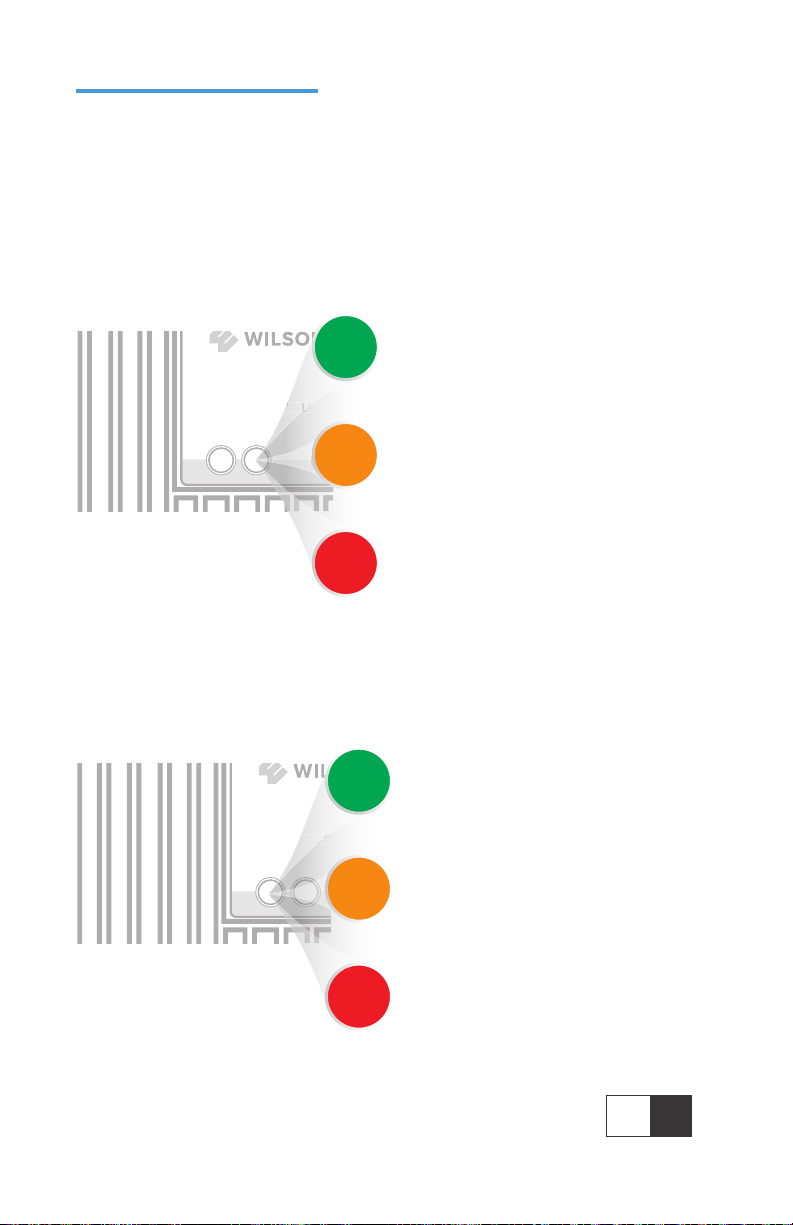

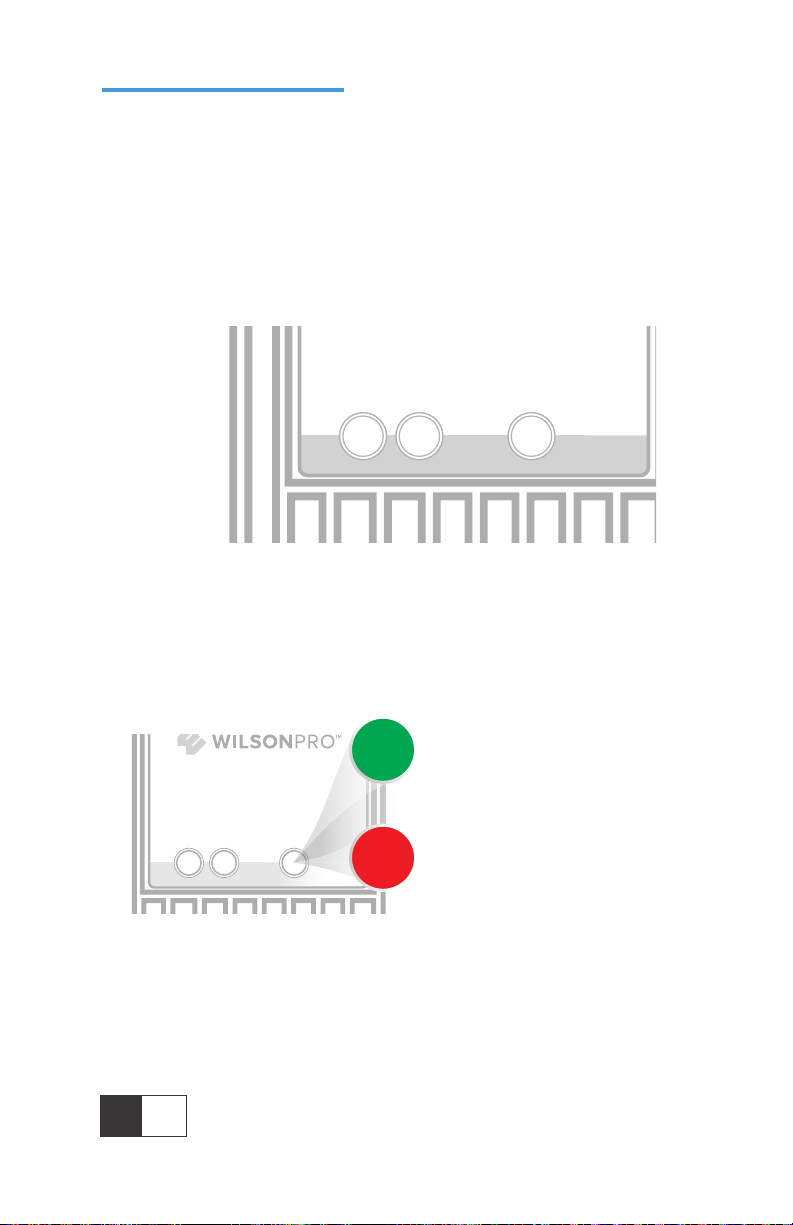

The 1050 In-Line has 3 status lights:
CABLE CAL COM STATUS
‘STATUS’ LED:
1050 In-Line
GREEN: Normal
10 EN
1050 In-Line
CABLE CAL COM STATUS
RED: One or more bands has shut
o due to OSCILLATION.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 13
Line
S
TA
IniiII-Liin
0
0
CO
M
105015
0
1050 In-LIne Status Screen (cont.)
‘COM’ LED:
1050 In-Line
CABLE CAL COM STATU
GREEN: Normal, waiting for next
communications event
ORANGE: Brief orange blink when
communicating with 1050 Main.
RED: Communications failure when
attempting to communicate with
1050 Main.
‘CABLE CAL’ LED:
GREEN: Calibration complete.
105
CABLE CAL COM
ORANGE: Calibration in process.
RED: Calibration failed.
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
11EN
Page 14
Safety Guidelines
Warnings
To uphold compliance with network protection standards, all active cellular devices must maintain at
least 6 feet of separation distance from Panel and Dome antennas.
Use only the power supply provided in this package. Use of a non-Wilson Electronics product may
damage your equipment.
The Signal Booster unit is designed for use in an indoor, temperature-controlled environment (less than
100 degrees Fahrenheit). It is not intended for use in attics or similar locations subject to temperatures
in excess of that range.
RF Safety Warning: Any antenna used with this device must be located at least 8 inches from all
persons.
AWS Warning: The Outside Antenna must be installed no higher than 10 meters (31’9”) above ground.
This is a CONSUMER device.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have
your provider’s consent. Most wireless providers consent to the use of signal boosters.
Some providers may not consent to the use of this device on their network. If you are
unsure, contact your provider.
In Canada, BEFORE USE you must meet all requirements set out in ISED CPC-2-1-05.
You MUST operate this device with approved antennas and cables as specifi ed by the
manufacturer. Antennas MUST be installed at least 20 cm (8 inches) from (i.e., MUST
NOT be installed within 20 cm of) any person.
You MUST cease operating this device immediately if requested by the FCC (or ISED in
Canada) or licensed wireless service provider.
WARNING. E911 location information may not be provided or may be inaccurate for calls
served by using this device.
This device may be operated ONLY in a fi xed location (i.e..may operate in a fi xed location
only) for in-building use.
This device complies with Part 15 of FCC rules. Operation is subject to two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Changes or modifications not expressly approved by weBoost could void the authority to operate this equipment.
FOR MORE INFORMATION ON REGISTERING YOUR SIGNAL BOOSTER WITH YOUR
WIRELESS PROVIDER, PLEASE SEE BELOW:
Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/M etroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T: https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular: http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp
12 EN
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 15
Antenna Kit Options
The following accessories are certifi ed by the FCC to be used with the
Wilson PRO 1050 System.
In-Line Box-To-Box Expansion Kit*
Kit 952300-1N
1 - 100’ Wilson 400 Cable
1 - N-Female to N-Female Connector
Kit 952300-2N
2 - 100’ Wilson 400 Cable
2- N-Female to N-Female Connector
* Only Wilson Kit 952300-1N / Kit
952300-2N are authorized for
extension of 200ft and 300ft total
length on box-to-box connection.
Inside Antenna Expansion Kit
Kit 309900-50N40090
2 - Wall Panel antennas
1 - 50 ohm 3-Way Splitter
1 - 100' Wilson 400
Kit 309905-50N17420
3 - Wall Panel Antennas
3 - 2-Way 50 Ohm Splitters
20' RG174
Kit 309902-75F0650
2 - Wall Panel Antennas
1 - 3-Way 75Ohm Splitter
50' RG6
Kit 309903-75F1180
3 - Wall Panel Antennas
3 - 2-Way 75Ohm Splitters
80' RG11 cable
Kit 309904-75F5830
1 - Wall Panel Antenna
1 - 2-Way 75 Ohm Splitter
30' RG58 cable
Inside Antenna Kits
Kit 311155-0670
75 Ohm Wall mount Panel Antenna
70’ RG6 Cable
Kit 311135-5840
50 Ohm Wall mount Panel Antenna
40’ RG58 Cable
Kit 311135-400150
50 Ohm Wall mount Panel Antenna
150' Wilson 400
Kit 311155-11120
75 Ohm Wall mount Panel Antenna
10’ RG11 cable
Kit 304412-400100
50 Ohm 4G Dome Antenna
100' Wilson400 cable
Kit 304412-5830
50 Ohm 4G Dome Antenna
30' RG58 cable
Kit 304419-1175
75 Ohm 4G Dome Antenna
75' RG 11 cable
Kit 304419-17450
75 Ohm 4G Dome Antenna
50' RG174 cable
May need separate adapter
Kit 304419-0650
75 Ohm 4G Dome Antenna
50' RG6 cable
50 Ohm Outside Antenna Kits
Kit 314453-5825
50 Ohm Pole Mount Panel Antenna
25’ RG58 Cable
Kit 314411-5825
50 Ohm Wide Band Directional
25’ RG58 Cable
Kit 301111-5850
Yagi Directional Antenna
50’ RG58 Cable
Kit 311203-5820
Omni-Directional antenna
20’ RG58 Cable
Kit 314411-40075
50 Ohm Wide Band Directional
75’ LMR400 Cable
Kit 311203-40020
Omni-Directional antenna
20’ LMR400 Cable
Kit 301111-400170
Yagi Directional w/ N-Female
170’ LMR400
Kit 314453-40075
50 Ohm Pole Mount Panel Antenna
75’ LMR400 Cable
Kit 304422-40020
50 Ohm 4G Omni Antenna
20’ Wilson400 cable
Kit 304422-5810
50 Ohm 4G Omni Antenna
10’ RG58 cable
Kit 304422-1120
50 Ohm 4G Omni Antenna
20’ RG11 cable
May need separate adapter
75 Ohm Outside Antenna Kits
Kit 301111-0675
Yagi Directional Antenna
75’ RG6 Cable
N-Male to F-Female adapter
Kit 311201-0620
Omni Directional w/ F-Female
20’ RG6 Cable
Kit 314473-0640
75 Ohm Pole Mount Panel Antenna
40’ RG6 Cable
Kit 311141-0620
75 Ohm Grey Brick Antenna
20’ RG6 Cable
Kit 301111-11140
Yagi Directional Antenna
140’ RG11 Cable
N-Male to F-Female adapter
Kit 311201-1120
Omni Directional w/ F-Female
20’ RG11 Cable
Kit 314473-1175
75 Ohm Pole Mount Panel Antenna
75’ RG11 Cable
Kit 314475-0630
75 Ohm Wide Band Directional
30’ RG6 Cable
Kit 314475-1175
75 Ohm Wide Band Directional
75’ RG11 Cable
Kit 311141-1120
75 Ohm Grey Brick Antenna
20’ RG11 Cable
Kit 304421-17410
75 Ohm 4G Omni Antenna
10’ RG174 cable
Kit 304421-0610
75 Ohm 4G Omni Antenna
10’ RG6 cable
Kit 304421-5810
75 Ohm 4G Omni Antenna
10’ RG58 cable
May need separate adapter
Kit 304421-1120
75 Ohm 4G Omni Antenna
20’ RG 11 cable
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
13EN
Page 16
Specifi cations
Product Number 460030
Model Number 460030
FCC ID
IC ID
Connectors N-Female
Antenna Impedance 50 Ohms
Frequency
Power output for single cell
phone (Uplink) dBm
Power output for single cell
phone (Downlink) dBm
Noise Figure 5 dB nominal 5 dB nominal
Isolation > 90 dB > 90 dB
Power Requirements
The term “IC” before the radio certifi cation number only signifi es that Industry Canada technical specifi cations were met.
Each Signal Booster is individually tested and factory set to ensure FCC compliance. The Signal Booster cannot be
adjusted without factory reprogramming or disabling the hardware. The Signal Booster will amplify, but not alter
incoming and outgoing signals in order to increase coverage of authorized frequency bands only. If the Signal Booster
is not in use for fi ve minutes, it will reduce gain until a signal is detected. If a detected signal is too high in a frequency
band, or if the Signal Booster detects an oscillation, the Signal Booster will automatically turn the power o on that
band. For a detected oscillation the Signal Booster will automatically resume normal operation after a minimum of 1
minute. After 5 (fi ve) such automatic restarts, any problematic bands are permanently shut o until the Signal Booster
has been manually restarted by momentarily removing power from the Signal Booster. Noise power, gain, and linearity
are maintained by the Signal Booster’s microprocessor.
698-716 MHz, 729-746 MHz, 746-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz,
700MHz Band12/17 700MHz Band13 800MHz 1700MHz 1900MHz
24.7 24.7 24.4 25.1 24.5
MHz Band12/17 700MHz Band13 800MHz 2100MHz 1900MHz
700
14.8 14.3 15.6 15 15.1
1050 Main 1050 In-Line
110-220V AC 5V 3A
PWO460030 / PWO0460030IL
4726A-460030
1710-1755/2110-2155 MHz
14 EN
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
Page 17
Notes
IN-BUILDING SIGNAL BOOSTER WITH IN-LINE AMPLIFICATION
WILSON PRO 1050 SYSTEM
15EN
Page 18
Warranty
30 DAY MONEY-BACK GUARANTEE
All WilsonPro products are protected by WilsonPro 30-day money-back guarantee.
If for any reason the performance of any product is not acceptable, simply return
the product directly to the reseller with a dated proof of purchase.
3 YEAR WARRANTY
WilsonPro Boosters are warranted for three (3) years against defects in
workmanship and/or materials. Warranty cases may be resolved by returning the
product directly to the reseller with a dated proof of purchase.
Signal Boosters may also be returned directly to the manufacturer at the
consumer’s expense, with a dated proof of purchase and a Returned Material
Authorization (RMA) number supplied by WilsonPro. WilsonPro shall, at its option,
either repair or replace the product.
This warranty does not apply to any Signal Boosters determined by WilsonPro
to have been subjected to misuse, abuse, neglect, or mishandling that alters or
damages physical or electronic properties.
Replacement products may include refurbished WilsonPro products that have been
recertified to conform with product specifications.
RMA numbers may be obtained by contacting Customer Support.
DISCLAIMER: The information provided by WilsonPro is believed to be complete and
accurate. However, no responsibility is assumed by WilsonPro for any business or
personal losses arising from its use, or for any infringements of patents or other rights
of third parties that may result from its use.
NEED HELP?
support.wilsonpro.com 866.294.1660
Page 19
Une marque Wilson Electronics
WILSON PRO
1050
Amplifi cateur de signal cellulaire pour bâtiment
avec système d’amplifi cation en ligne
FRANÇAIS
Guide de l’utilisateur
wilsonpro.com 866.294.1660
Page 20
Table des matières
Contenu de l'ensemble
À propos du système WilsonPro 1050
Caractéristiques clés
Avantages comparativement à la concurrence
Réglage après l’installation
Écran d'état principal du 1050
Écrans d'état de l’amplifi cation en ligne du 1050
Directives de sécurité
Garantie
1
2
4
5
7
8
10
12
17
Page 21
Contenu
de l'ensemble
Trousse 460230
Amplifi cateur WilsonPro 1050
en deux parties
Câble Wilson
400 de 100 pi
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Câble Wilson
400 de 2 pi
Antenne directionnelle
à large bande Antenne et
câble Wilson 400 de 75 pi
Limiteur de
surtension due
àla foudre
Antenne dôme et câble
Wilson 400 de 100 pi
1FR
Page 22
Système d’amplifi cation en ligne
Approuvé par la FCC
Amplifi cation en ligne
Compensation des pertes causées par
la longueur du câblage intérieur grâce
àl’amplifi cation en ligne (jusqu’à 300 pieds).
Logiciel embarqué pour
un meilleur contrôle
Commandé automatiquement par le logiciel
embarqué, garantissant une connectivité
supérieure dans les grands espaces et les
bâtiments de plusieurs étages.
Plage dynamique étendue
pour une connectivité
ininterrompue
La technologie XDR évite toute interruption
du système causée par un signal trop fort.
Peuimporte la force du signal, l’amplifi cateur
designal n’est jamais suralimenté ou coupé.
2 FR
Étalonnage
automatique
L’amplifi cateur principal et l’amplifi cateur
en ligne communiquent ensemble et
sont étalonnés de façon entièrement
automatique.
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 23
WilsonPro 1050
L’amplifi cateur de signal cellulaire
WilsonPRO 1050 compense
automatiquement les pertes de signal
causées par la longueur des câbles
coaxiaux RF intérieurs des bâtiments.
Ilsu t de brancher l’unité 1050 en ligne
sur une longueur de câble variant de
100 à 300 pi à partir de l’unité 1050
principale. Lorsque les deux unités
sont sous tension, elles communiquent
entre elles en transmettant des signaux et en calculant la perte de signal dans le
câblage. Après le calcul des pertes, les niveaux de gain sont ajustés entre l’unité
1050 et les unités 1050 en ligne de façon àce que seul le gain supplémentaire soit
ajouté au système pour compenser la perte de signal dans lecâblage interne.
Cette capacité de contrer d’importantes pertes de signal permet au système1050
d’o rir une couverture cellulaire dans des zones où il était impossible auparavant,
comme des étages inférieurs d'édifi ces à logement ou d’autres édifi ces de
plusieursétages.
Le système WilsonPro 1050 propose également la technologie de pointe XDR
(ExtendedDynamic Range) (Plage dynamique étendue) de Wilson Electronics qui
prévient toute condition de surcharge qui, conformément à la réglementation de la
FCC, force l’arrêt de l’amplifi cateur de signal.
Lorsque le système WilsonPro 1050 détecte un signal cellulaire entrant trop fort
susceptible de créer une surcharge, la technologie XDR réduit automatiquement le
gain du signal pour compenser cet état de surcharge, tout en préservant la qualité
de la couverture partout dans le bâtiment. À l’opposé, les amplifi cateurs de signal
de la concurrence s’arrêtent lorsqu’un seuil maximal de signaux entrants est atteint,
causant ainsi une perte importante de signal dans le bâtiment. Les deux prises
d’antenne sont situées sur la partie supérieure de l’unité 1050 principale, ce qui
facilite l’installation. À l’instar des autres amplifi cateurs de signal cellulaire WilsonPro,
l’amplifi cateur de signal cellulaire WilsonPRO 1050 est universel, c’est-à-dire qu’il est
compatible avec tous les appareils cellulaires, tous les services 4G LTE et tous les
fournisseurs de services sans fi l aux États-Unis et au Canada.
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
3FR
Page 24
Caractéristiques clés
Amplifi cation en ligne approuvée par la FCC : Compensation
des pertes causées par la longueur du câblage intérieur grâce
àl’amplifi cation en ligne (jusqu’à 300 pieds), permettant ainsi une
couverture cellulaire dans les zones di ciles d’accès.
Logiciel embarqué pour un meilleur contrôle : L’amplifi cateur
de signal est commandé automatiquement par un logiciel embarqué,
garantissant ainsi une connectivité supérieure dans les grands espaces et
les bâtiments de plusieurs étages. L’amplifi cateur de signal règle le niveau
de gain selon les conditions du signal.
Plage dynamique étendue (XDR) pour une connectivité
ininterrompue: Permet une plus grande tolérance à l’amplifi cateur
1050 lorsque les signaux entrants d’une station cellulaire sont trop
forts. La technologie XDR permet à l’amplifi cateur de signal 1050
d’accepter des signaux plus forts que ceux acceptés par tous les
appareils de la concurrence et de ne jamais s’arrêter enraison
d’unsignal extérieur trop fort.
Étalonnage automatique : L’amplifi cateur principal et l’amplifi cateur
en ligne communiquent ensemble et sont étalonnés de façon
entièrement automatique.
4 FR
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 25
Avantages comparativement
à la concurrence
Liaison descendante plus puissante: Puissance de liaison
descendante jusqu’à +15dB de plus que la concurrence, permettant
un signal plus fort dans les environnements où le signal entrant est
faible. Cela permet de transmettre un signal plus fort aux antennes
intérieures et de profi ter d’une couverture plus étendue à partir d’un
seul amplifi cateur de signal.
Liaison montante plus puissante: Permet de transmettre un signal
plus fort vers la station cellulaire, soit jusqu’à +3dB de plus que la
concurrence, procurant ainsi plus de capacité et une portée accrue
de la station cellulaire.
Seuil réduit de surcharge et d’interruption : Peu importe la force du
signal extérieur, l’amplifi cation de signal WilsonPro 1050 ne s’arrête
jamais. Il s’agit là d’un avantage important dans les régions où les
signaux cellulaires sont forts, comme dans les villes ou à proximité
d’une station cellulaire.
Commande intelligente : Les amplifi cateurs de signal WilsonPro
règlent automatiquement le gain du signal tout en fournissant une
couverture uniforme partout dans le bâtiment.
Logiciel de pointe : Les signaux cellulaires fl uctuent continuellement.
Le logiciel contrôle en permanence le niveau des signaux et l’ajuste
automatiquement au besoin, permettant de profi ter d’un gain optimal
en tout temps.
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
5FR
Page 26
mentattion
er
CHUTE DE T
Schéma
d’installation
Un limiteur de surtension due à la foudre Wilson est recommandé pour toutes les
installations. Assurez-vous que le limiteur de surtension est installé à l’extérieur du bâtiment
à un point d’accès raccordé à une mise à la terre approprié et en ligne entre l’antenne
extérieure et l’amplifi cateur de signal.
Antenne
directionnelle
extérieure
Limiteur de
surtension due
à la foudre
1050 principale
vers l’alimentation
L’orientation de l’antenne
extérieure doit être réglée
jusqu’à ce que la barre DL
(liaison descendante)
soit maximisée.
1050 en ligne
Antenne dôme
intérieure
Installation au mur
6 FR
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 27
Réglage
après l’installation
L’amplifi cateur de WilsonPRO 1050 intègre une
programmation interne avancée qui lui permet de se
régler automatiquement en fonction de nombreuses
conditions d’utilisation tout en amplifi ant des
signaux faibles.
Antenne extérieure
Une fois que le câble d’alimentation c.a. et les câbles
d’antenne sont branchés, mettez l’unité sous tension
en actionnant le bouton d’alimentation situé près
d’une priseélectrique c.a.
1050 en ligne
(installés sur un câble de 100 à 300 pieds)
Antenne intérieure
vers l’alimentation
1050 principale
Limiteur de
surtension due
à la foudre
vers l’alimentation
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
7FR
Page 28
Écran d'état du
1050 principale
Une fois sous tension, l’unité 1050 principale tente de procéder à son étalonnage
qui dure environ 14 secondes. Pendant ce temps, les messages suivants s’a chent
àl'écran:
Écran de
démarrage
CABLE LOSS
BAND SELECT
RESET
Écran de détection d’une amplifi cation en ligne
BAND SELECT
RESET
CABLE LOSS
L’unité 1050 en ligne a été détectée et
communique avec l’unité 1050 principale.
Étalonnage de la perte dans le câblage
encours.
Écran de non-détection d’une amplifi cation en ligne
BAND SELECT
Aucune unité 1050 en ligne
n’a été détectée.
8 FR
RESET
CABLE LOSS
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 29
Écran d'état du 1050 principal (suite)
Écran de l'échec de l'étalonnage
BAND SELECT
Échec de l'étalonnage des pertes dans
le câblage. La perte dans les câbles
doit être de 4 à 25 dB dans toutes les
RESET
CABLE LOSS
bandes. Si la perte calculée dans le
câble est hors de la plage, l’étalonnage
échoue. Cette plage correspond à des
longueurs de câble Wilson 400 de
100à300 pieds.
Écran d'étalonnage réussi
BAND SELECT
RESET
CABLE LOSS
Après l'étalonnage réussi du câble,
l’écran d'état de la bande s’a che.
Bouton de perte dans le câblage
BAND SELECT
RESET
Appuyez sur le bouton de perte dans le
câblage pour a cher la compensation de
perte dans le câblage dans les bandes
de fréquence inférieures et supérieures.
CABLE LOSS
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
9FR
Page 30
Unité 1050 en ligne
Témoins d’état
L’unité 1050 en ligne est dotée de 3 témoins d'état :
1050 In-Line
CABLE CAL COM STATUS
DEL «STATUS» :
VERT : Normal.
10 FR
1050 In-Line
CABLE CAL COM STATUS
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
ROUGE : Une ou plusieurs
bandes ont été coupées en raison
de la présence d’oscillations
defréquence.
WILSON PRO 1050
Page 31
Line
S
TA
IniiII-Liin
0
0
CO
M
105015
0
Écran d'état du 1050 en ligne (suite)
DEL «COM» :
VERT : État normal, en attente
decommunication
1050 In-Line
CABLE CAL COM STATU
DEL « CABLE CAL» :
105
CABLE CAL COM
ORANGE: Clignotement bref
de couleur orange lors de la
communication avec l’unité 1050
principale.
ROUGE : Échec de communication
avec l’unité 1050 principale.
VERT : Étalonnage terminé.
ORANGE: Étalonnage en cours.
ROUGE : Échec de l'étalonnage :
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
11FR
Page 32
Directives de sécurité
Mises en garde
Pour se conformer aux normes en matière de protection de réseau, tous les appareils cellulaires
actifs doivent être à au moins 6pieds des antennes panneaux et des antennes paraboles.
Utilisez uniquement le bloc d’alimentation inclus dans cet ensemble. L’utilisation de produits autres
que Wilson Electronics peut endommager votre équipement.
L’amplifi cateur de signal est destiné à un usage intérieur dans un environnement à température
contrôlée (inférieure à 15 degrés Fahrenheit). Il n’est pas destiné à être utilisé dans un grenier ou
dans tout endroit où la température pourrait être supérieure à 150°F.
Mise en garde de sécurité sur les radiofréquences: Toute antenne utilisée avec cet appareil doit être
située à au moins 8po de toute personne.
Service sans fi l évolué (AWS) – Mise en garde : L’antenne extérieure doit être installée à au plus 10 mètres
(31 pi 9 po) du sol.
Cet appareil est destiné aux CONSOMMATEURS.
AVANT DE L'UTILISER, vous DEVEZ L’ENREGISTRER auprès de votre fournisseur de services
sans fi l afi n d’obtenir son consentement. La plupart des fournisseurs de services sans fi l acceptent l’utilisation d’amplifi cateurs de signal. Certains fournisseurs peuvent refuser l’utilisation
de tels appareils sur leur réseau. Dans le doute, communiquez avec votre fournisseur.
Au Canada, AVANT D’UTILISER UN AMPLIFICATEUR DE SIGNAL, ce dernier doit répondre
àtoutes les exigences de la CPC-2-1-05 d’ISDE. Vous DEVEZ utiliser cet appareil avec les antennes
et les câbles spécifi és par le fabricant. Les antennes DOIVENT être installées à au moins 20cm
(8po) (c’est-à-dire qu’elles NE DOIVENT PAS être installées àmoins de 20cm) de toute personne.
Vous DEVEZ immédiatement cesser d’utiliser cet appareil si la FCC (ou ISDE au Canada)
orvotre fournisseur de services sans fi l/téléphonie cellulaire l’exige.
MISE EN GARDE Les données de localisation lors d’un appel au 911 fait en utilisant cet appareil
peuvent ne pas être disponibles ou être imprécises.
Cet appareil peut SEULEMENT être utilisé dans un endroit fi xe pour un usage à l’intérieur d’un bâtiment.
Cet appareil est conforme à la partie 15 du règlement FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes : (1)
Ce dispositif ne doit causer aucune interférence dangereuse, et (2) ce dispositif doit accepter toute interférence reçue, y compris les
interférences pouvant provoquer un fonctionnement non souhaité. Les changements ou modifi cations non expressément reconnus par
weBoost pourraient annuler votre droit d'utiliser cet équipement.
POUR OBTENIR PLUS DE DÉTAILS SUR L’ENREGISTREMENT DE VOTRE
AMPLIFICATEUR DE SIGNAL AUPRÈS DE VOTRE FOURNISSEUR DE SERVICE
CELLULAIRE, CONSULTEZ LES SITES WEB SUIVANTS:
Sprint: http://www.sprint.com/legal/fcc_boosters.html
T-Mobile/MetroPCS: https://support.t-mobile.com/docs/DOC-9827
Verizon Wireless: http://www.verizonwireless.com/wcms/consumer/register-signal-booster.html
AT&T : https://securec45.securewebsession.com/attsignalbooster.com/
U.S. Cellular : http://www.uscellular.com/uscellular/support/fcc-booster-registration.jsp
12 FR
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 33
Trousses d’antenne
Les accessoires suivants sont certifi és par la FCC pour être utilisés avec
l’amplifi cateur de signal Wilson PRO 1050.
Trousse d'expansion en ligne
d’unité à unité*
Trousse 952300-1N
1 - Câble Wilson 400 de 100 pi
1 - Connecteur de type N femelle
àtype N femelle
Trousse 952300-2N
2 - Câble Wilson 400 de 100 pi
2- Connecteur de type N femelle
àtype N femelle
* Seules les trousses Wilson
952300-1N et 952300-2N sont
autorisées à être utilisées pour les
connexions entre unités de 200 et
300pieds au total.
Trousse d’antenne intérieure
supplémentaire
Trousse 309900-50N40090
2 - Antennes à panneau
à montage mural
1 - Répartiteur 3 voies, 50 ohms
1 - Câble Wilson 400 de 100 pi
Trousse 309905-50N17420
3 - Antennes à panneau
à montage mural
3 - Répartiteurs 2 voies, 50 ohms
Câble RG174 de 20 pi
Trousse 309902-75F0650
2 - Antennes à panneau
à montage mural
1 - Répartiteur 3 voies, 75 ohms
Câble RG6 de 50 pi
Trousse 309903-75F1180
3 - Antennes à panneau
à montage mural
3 - Répartiteurs 2 voies, 75 ohms
Câble RG11 de 80 pi
Trousse 309904-75F5830
1 - Antenne à panneau
à montage mural
1 - Répartiteur 2 voies, 75 ohms
Câble RG58 de 30 pi
Trousses d’antennes intérieures
Trousse 311155-0670
Antenne à panneau à montage
mural, 75 ohms
Câble RG6 de 70 pi
Trousse 311135-5840
Antenne à panneau à montage
mural, 50 ohms
Câble RG58 de 40 pi
Trousse 311135-400150
Antenne à panneau à montage
mural, 50 ohms
Câble Wilson 400 de 150 pi
Trousse 311155-11120
Antenne à panneau à montage
mural, 75 ohms
Câble RG11 de 10 pi
Trousse 304412-400100
Antenne dôme 4G, 50 ohms
Câble Wilson400 de 100 pi
Trousse 304412-5830
Antenne dôme 4G, 50 ohms
Câble RG58 de 30 pi
Trousse 304419-1175
Antenne dôme 4G, 75 ohms
Câble RG 11 de 75 pi
Trousse 304419-17450
Antenne dôme 4G, 75 ohms
Câble RG174 de 50 pi
Peut exiger un adaptateur distinct
Trousse 304419-0650
Antenne dôme 4G, 75 ohms
Câble RG6 de 50 pi
Trousses d’antenne extérieure,
50 ohms
Trousse 314453-5825
Antenne à panneau à montage sur
poteau, 50 ohms
Câble RG58 de 25 pi
Trousse 314411-5825
Antenne directionnelle à large
bande, 50 ohms
Câble RG58 de 25 pi
Trousse 301111-5850
Antenne directionnelle Yagi
Câble RG58 de 50 pi
Trousse 311203-5820
Antenne omnidirectionnelle
Câble RG58 de 20 pi
Trousse 314411-40075
Antenne directionnelle à large
bande, 50 ohms
Câble LMR400 de 75 pi
Trousse 311203-40020
Antenne omnidirectionnelle
Câble LMR400 de 20 pi
Trousse 301111-400170
Antenne directionnelle Yagi avec
connecteur de type N femelle
Câble LMR400 de 170 pi
Trousse 314453-40075
Antenne à panneau à montage
sur poteau, 50 ohms
Câble LMR400 de 75 pi
Trousse 304422-40020
Antenne omni 4G, 50 ohms
Câble Wilson400 de 20 pi
Trousse 304422-5810
Antenne omni 4G, 50 ohms
Câble RG58 de 10 pi
Trousse 304422-1120
Antenne omni 4G, 50 ohms
Câble RG11 de 20 pi
Peut exiger un adaptateur distinct
Trousses d’antenne extérieure,
75 ohms
Trousse 301111-0675
Antenne directionnelle Yagi
Câble RG6 de 75 pi
Adaptateur de type N mâle
à type F femelle
Trousse 311201-0620
Antenne omnidirectionnelle avec
connecteur de type F femelle
Câble RG6 de 20 pi
Trousse 314473-0640
Antenne à panneau à montage
sur poteau, 75 ohms
Câble RG6 de 40 pi
Trousse 311141-0620
Antenne gris brique, 75 ohms
Câble RG6 de 20 pi
Trousse 301111-11140
Antenne directionnelle Yagi
Câble RG11 de 140 pi
Adaptateur de type N mâle
à type F femelle
Trousse 311201-1120
Antenne omnidirectionnelle avec
connecteur de type F femelle
Câble RG11 de 20 pi
Trousse 314473-1175
Antenne à panneau à montage
sur poteau, 75 ohms
Câble RG11 de 75 pi
Trousse 314475-0630
Antenne directionnelle à large
bande, 75 ohms
Câble RG6 de 30 pi
Trousse 314475-1175
Antenne directionnelle à large
bande, 75 ohms
Câble RG11 de 75 pi
Trousse 311141-1120
Antenne gris brique, 75 ohms
Câble RG11 de 20 pi
Trousse 304421-17410
Antenne omni 4G, 75 ohms
Câble RG174 de 10 pi
Trousse 304421-0610
Antenne omni 4G, 75 ohms
Câble RG6 de 10 pi
Trousse 304421-5810
Antenne omni 4G, 75 ohms
Câble RG58 de 10 pi
Peut exiger un adaptateur distinct
Trousse 304421-1120
Antenne omni 4G, 75 ohms
Câble RG 11 de 20 pi
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
13FR
Page 34
Spécifi cations
Numéro de produit 460030
Numéro de modèle 460030
Numéro FCC
Numéro IC
Connecteurs Type N femelle
Impédance de l’antenne 50 ohms
Fréquence
Puissance de sortie pour
un téléphone cellulaire
(liaison montante) (dBm)
Puissance de sortie pour
un téléphone cellulaire
(liaison descendante) (dBm)
Bruit 5 dB nominal 5 dB nominal
Isolation > 90 dB > 90 dB
Alimentation
Le terme «IC» avant le numéro de certifi cation radio signifi e que les spécifi cations techniques d'Industrie Canada ont
étérespectées.
Chaque amplifi cateur de signal a été testé individuellement et réglé en usine pour assurer leur conformité aux normes de
la FCC. L'amplifi cateur de signal ne peut pas être réglé sans une reprogrammation ou une désactivation des composants
en usine. L’amplifi cateur de signal amplifi e les signaux, mais ne modifi e pas les signaux d’entrée et de sortie, pour
accroître la couverture des bandes de fréquence autorisées seulement. Lorsque l’amplifi cateur de signal n’est pas utilisé
pendant cinq minutes, le gain est réduit jusqu’à ce qu’un signal soit détecté. Si un signal détecté est trop élevé dans une
bande de fréquence, ou si l’amplifi cateur de signal détecte une oscillation de fréquence, il coupe automatiquement cette
bande de fréquence. Après la détection d’une oscillation de fréquence, l’amplifi cateur de signal fonctionne de nouveau
normalement et automatiquement au bout d’une minute. Après cinq redémarrages automatiques de ce type, toutes les
bandes de fréquence problématiques sont défi nitivement interrompues jusqu'à ce que l’amplifi cateur de signal ait été
redémarré manuellement en coupant l’alimentation de l’amplifi cateur. La puissance de bruit, le gain et la linéarité sont
maintenus par lemicroprocesseur de l’amplifi cateur de signal.
698-716 MHz, 729-746 MHz, 746-756 MHz, 777-787 MHz, 824-894 MHz, 1 850-1 995 MHz,
700
MHz Band12/17 700 MHz Band13 800 MHz 1700 MHz 1 900 MHz
24,7 24,7 24,4 25,1 24,5
MHz Band12/17 700 MHz Band13 800 MHz 2100 MHz 1 900 MHz
700
14,8 14,3 15,6 15 15,1
1050 principale 1050 en ligne
110-220 V c.a. 5 V 3 A
PWO460030 / PWO0460030IL
4726A-460030
1 710-1 755/2 110-2 155 MHz
14 FR
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
Page 35
Garantie
GARANTIE DE REMBOURSEMENT
DE 30 JOURS
Tous les produits WilsonPro sont protégés par la garantie de remboursement de
30jours de WilsonPro. Si, pour quelque raison, le rendement de tout produit ne vous
convient pas, il su t de retourner le produit directement au marchand accompagné
d’une preuve de date d’achat.
GARANTIE DE 3 ANS
Les amplifi cateurs de signal WilsonPro sont protégés par une garantie de trois (3) ans
contre tout défaut de matériau et de fabrication. Les questions touchant la garantie
peuvent être résolues en retournant le produit directement au marchand avec preuve
de la date d’achat.
Les amplifi cateurs de signal peuvent également être retournés, aux frais du
consommateur, directement au fabricant avec une preuve d’achat et un numéro
d’autorisation de retour transmis par WilsonPro. WilsonPro peut, à son entière
discrétion, réparer ou remplacer le produit défectueux.
Cette garantie ne s’applique pas aux amplifi cateurs de signal qui, selon l’avis de
WilsonPro, ont fait l'objet d’un mauvais usage, d’un usage abusif, d’une négligence
ou d’un traitement inadéquat qui ont pu modifi er ou endommager des composants
physiques ou électroniques de l’appareil.
Les produits de remplacement peuvent comprendre des produits WilsonPro remis
àneuf qui ont été certifi és conformes aux spécifi cations du produit.
On peut obtenir un numéro d’autorisation de retour en communiquant avec le
serviceàla clientèle.
AVIS DE NON-RESPONSABILITÉ Les renseignements fournis par WilsonPro sont réputés
être complets et exacts. Toutefois, WilsonPro ne peut être tenue responsable de toute
perte personnelle ou professionnelle attribuable à l’utilisation de l’appareil ni de toute
contrefaçon de brevets ou violation de droits de tiers pouvant découler de son utilisation.
VOUS AVEZ BESOIN D’AIDE?
support.wilsonpro.com 866.294.1660
AMPLIFICATEUR DE SIGNAL POUR BÂTIMENT AVEC SYSTÈME D’AMPLIFICATION EN LIGNE
WILSON PRO 1050
15FR
Page 36
A Wilson Electronics Brand
Une marque Wilson Electronics
3301 East Deseret Drive, St. George, UT
www.wilsonpro.com | support.wilsonpro.com
Copyright © 2017 Wilson Electronics. All rights reserved.
Wilson Electronics products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
Copyright © 2017 Wilson Electronics. Tous droits réservés.
Les produits Wilson Electronics sont protégés par des brevets américains
(É.-U.) et des applications en instance.
Pour consulter les brevets, rendez-vous à weboost.com/us/patents
NOT AFFILIATED WITH WILSON ANTENNA
NON AFFILIÉ À WILSON ANTENNA
GDE000045_Rev01_01.03.18
Loading...
