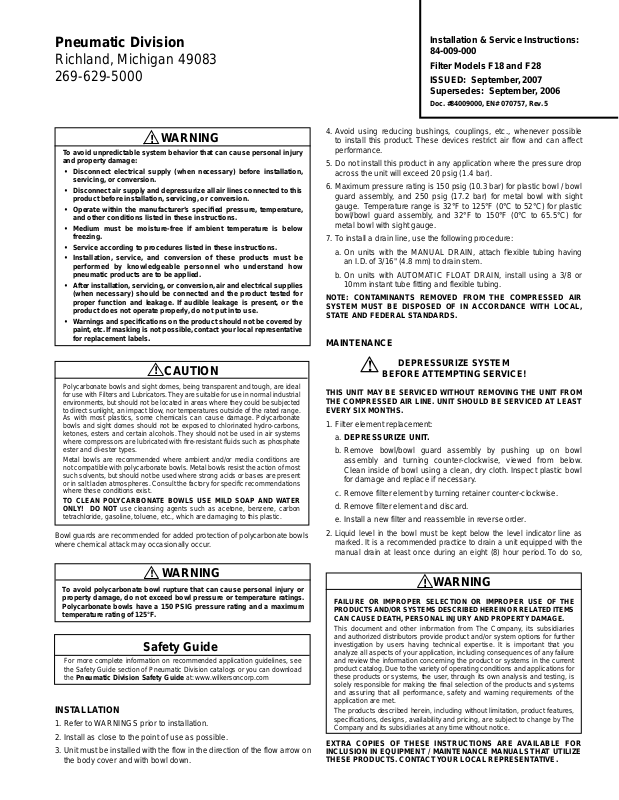

Wilkerson F28 User Manual [en, es, fr]

!

!

!

!

Pneumatic Division

!

Richland, Michigan 49083
269-629-5000

Installation & Service Instructions:
84-009-000

Filter Models F18 and F28
ISSUED: September, 2007

Supersedes: September, 2006

Doc. #84009000, EN# 070757, Rev. 5

WARNING

To avoid unpredictable system behavior that can cause personal injury
and property damage:

•

Disconnect electrical supply (when necessary) before installation,

servicing, or conversion.

Disconnect air supply and depressurize all air lines connected to this

•
product before installation, servicing, or conversion.

Operate within the manufacturer’s specified pressure, temperature,

•
and other conditions listed in these instructions.

Medium must be moisture-free if ambient temperature is below

•
freezing.

Service according to procedures listed in these instructions.

•

• Installation, service, and conversion of these products must be
performed by knowledgeable personnel who understand how
pneumatic products are to be applied.

•

After installation, servicing, or conversion, air and electrical supplies

(when necessary) should be connected and the product tested for
proper function and leakage. If audible leakage is present, or the
product does not operate properly, do not put into use.

Warnings and specifications on the product should not be covered by

•
paint, etc. If masking is not possible, contact your local representative
for replacement labels

.

CAUTION

Polycarbonate bowls and sight domes, being transparent and tough, are ideal
for use with Filters and Lubricators. They are suitable for use in normal industrial
environments, but should not be located in areas where they could be subjected
to direct sunlight, an impact blow, nor temperatures outside of the rated range.
As with most plastics, some chemicals can cause damage. Polycarbonate
bowls and sight domes should not be exposed to chlorinated hydro-carbons,
ketones, esters and certain alcohols. They should not be used in air systems
where compressors are lubricated with fire-resistant fluids such as phosphate
ester and di-ester types.

Metal bowls are recommended where ambient and/or media conditions are
not compatible with polycarbonate bowls. Metal bowls resist the action of most
such solvents, but should not be used where strong acids or bases are present
or in salt laden atmospheres. Consult the factory for specific recommendations
where these conditions exist.

TO CLEAN POLYCARBONATE BOWLS USE MILD SOAP AND WATER
ONLY! DO NOT use

tetrachloride, gasoline, toluene, etc., which are damaging to this plastic.

Bowl guards are recommended for added protection of polycarbonate bowls
where chemical attack may occasionally occur.

cleansing agents such as acetone, benzene, carbon

4. Avoid using reducing bushings, couplings, etc., whenever possible
to install this product. These devices restrict air flow and can affect
performance.

Do not install this product in any application where the pressure drop

5.
across the unit will exceed 20 psig (1.4 bar).

6. Maximum pressure rating is 150 psig (10.3 bar) for plastic bowl / bowl
guard assembly, and 250 psig (17.2 bar) for metal bowl with sight
gauge. Temperature range is 32°F to 125°F (0°C to 52°C) for plastic
bowl/bowl guard assembly, and 32°F to 150°F (0°C to 65.5°C) for
metal bowl with sight gauge.

7. To install a drain line, use the following procedure:

a. On units with the MANUAL DRAIN, attach flexible tubing having

an I.D. of 3/16" (4.8 mm) to drain stem.

b. On units with AUTOMATIC FLOAT DRAIN, install using a 3/8 or

10mm instant tube fitting and flexible tubing.

NOTE: CONTAMINANTS REMOVED FROM THE COMPRESSED AIR
SYSTEM MUST BE DISPOSED OF IN ACCORDANCE WITH LOCAL,
STATE AND FEDERAL STANDARDS.

MAINTENANCE

DEPRESSURIZE SYSTEM

BEFORE ATTEMPTING SERVICE!

THIS UNIT MAY BE SERVICED WITHOUT REMOVING THE UNIT FROM
THE COMPRESSED AIR LINE. UNIT SHOULD BE SERVICED AT LEAST
EVERY SIX MONTHS.

1. Filter element replacement:

a. DEPRESSURIZE UNIT.
b. Remove bowl/bowl guard assembly by pushing up on bowl

assembly and turning counter-clockwise, viewed from below.
Clean inside of bowl using a clean, dry cloth. Inspect plastic bowl
for damage and replace if necessary.

c. Remove filter element by turning retainer counter-clockwise.
d. Remove filter element and discard.
e. Install a new filter and reassemble in reverse order.

2.

Liquid level in the bowl must be kept below the level indicator line as
marked. It is a recommended practice to drain a unit equipped with the
manual drain at least once during an eight (8) hour period. To do so,

WARNING

To avoid polycarbonate bowl rupture that can cause personal injury or
property damage, do not exceed bowl pressure or temperature ratings.
Polycarbonate bowls have a 150 PSIG pressure rating and a maximum
temperature rating of 125°F.

Safety Guide

For more complete information on recommended application guidelines, see
the Safety Guide section of Pneumatic Division catalogs or you can download
the Pneumatic Division Safety Guide at: www.wilkersoncorp.com

INSTALLATION

1. Refer to WARNINGS prior to installation.

2. Install as close to the point of use as possible.

3. Unit must be installed with the flow in the direction of the flow arrow on
the body cover and with bowl down.

FAILURE OR IMPROPER SELECTION OR IMPROPER USE OF THE
PRODUCTS AND/OR SYSTEMS DESCRIBED HEREIN OR RELATED ITEMS
CAN CAUSE DEATH, PERSONAL INJURY AND PROPERTY DAMAGE.

document and other information from The Company, its subsidiaries

This
and authorized distributors provide product and/or system options for further
investigation by users having technical expertise. It is important that you
analyze all aspects of your application, including consequences of any failure
and review the information concerning the product or systems in the current
product catalog. Due to the variety of operating conditions and applications for
these products or systems, the user, through its own analysis and testing, is
solely responsible for making the final selection of the products and systems
and assuring that all performance, safety and warning requirements of the
application are met.

The products described herein, including without limitation, product features,
specifications, designs, availability and pricing, are subject to change by The
Company and its subsidiaries at any time without notice.

EXTRA COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FOR
INCLUSION IN EQUIPMENT / MAINTENANCE MANUALS THAT UTILIZE
THESE PRODUCTS. CONTACT YOUR LOCAL REPRESENTATIVE.

WARNING

rotate the drain knob counter-clockwise one or two turns* (viewed from
below).

3 Before returning unit to service, insure that all seals have been

reinstalled or replaced and bowl is locked into position with
drain properly secured.

If the unit has the optional Differential Pressure Indicator, RED

4.
indicates that the filter element needs to be replaced (Refer to
Step 1). If the indicator no longer functions, it must be replaced.

*NOTE: IN THE EVENT THE DRAIN kNOB IS OVER-ROTATED, IT MAY
BECOME DISEN-GAGED FROM THE DRAIN STEM. IN SUCH A CASE,
PULL DOWN ON BOTH THE kNOB AND THE STEM WHILE ROTATING
CLOCkWISE TO RE-ENGAGE.

DRAINS

Manual Drain ......................................................................GRP-96-685

Automatic Mechanical Drain (Nitrile) ..................................GRP-95-973

A

utomatic Drain (Fluorocarbon)...........................................GRP-95-981

ACCESSORIES

Joiner set .............................................................................GPA-96-601

T-Bracket ..............................................................................GPA-96-602

T-Bracket with Joiner set ......................................................GPA-96-603

C-Bracket (18 Series) ..........................................................GPA-96-604

C-Bracket (28 Series) ..........................................................GPA-96-605

Differential Pressure Indicator

Nitrile ...............................................................................DP8-01-000

Fluorocarbon ...................................................................DP8-02-000

!

!

!

!

!

Pneumatic Division

Richland, Michigan 49083
269-629-5000

Instructions d'installation et Service:
84-009-000 (French)

Filtre modèles F18, F28
DISTRIBUE: Septembre, 2007

Supplantent: Septembre, 2006

Doc. #84009000, EN# 070757, Rev. 5

AVERTISSEMENT

Afin d’éviter un fonctionnement imprévu du système pouvant occasion­ner des blessures aux personnes et des dommages matériels :

• Débrancher l’alimentation électrique (si nécessaire) avant toute
installation, entretien ou conversion.

•

Débrancher l’alimentation en air et dépressuriser toutes les canali-

sations d’air connectées à cet appareil avant installation, entretien
ou conversion.

•

Utiliser l’appareil conformément aux normes de pression, tem-

pérature, et autres conditions spécifiées par le fabricant dans ces
instructions.

•

Le médium doit être exempt d’humidité si la température descend en

dessous de 0°C.

• L’entretien doit se faire conformément aux procédures décrites ici.

• L’installation, l’entretien, et la conversion de ces appareils doivent
être effectués par des personnels qualifiés, au fait des techniques
pneumatiques.

• Après installation, entretien, ou conversion, les alimentations en air
et en électricité (si nécessaire) seront connectées et l’appareil testé
pour vérifier son fonctionnement correct et l’absence de fuites. Si
l’appareil présente une fuite audible ou ne fonctionne pas correcte­ment, ne pas l’utiliser.

•

Les inscriptions concernant les avertissements et spécifications

sur l’appareil ne devront pas être recouvertes de peinture, etc. Si le
masquage est impossible, contactez votre représentant local pour
des étiquettes de remplacement.

ATTENTION

Les bols en polycarbonates et apercevoir des dômes, étant durs et trans­parents, sont idéaux pour l’utilisation dans les filtres et lubrificateurs. Ils
conviennent aux environnements industriels normaux, mais ne devront pas
être placés dans des endroits où ils pourraient être soumis à une exposition à
la lumière directe du soleil, aux chocs, ou aux températures en-dehors de la
plage normale d’utilisation. Ce plastique est, comme tout autre, susceptible
d’être endommagé par l’action de certains produits chimiques. Les bols en
polycarbonate et apercevoir des dômes ne doivent pas être exposés aux
hydrocarbures chlorés, cétones, éthers, et certains alcools. Ils ne doivent
pas être utilisés dans des systèmes pneumatiques dont les compresseurs
sont lubrifiés par des fluides résistant au feu, tels que les esters et diesters
de phosphate.

Les bols métalliques sont recommandés quand les conditions ambiantes
et/ou celles du médium sont incompatibles avec les bols en polycarbonates.
Les bols métalliques sont résistants à la plupart de ces solvants mais ne
doivent pas être utilisés en milieu fortement acide ou basique, ou dans une
atmosphère salée. Si de telles conditions existent, contactez le fabricant pour
des recommandations spécifiques.

NETTOYEZ LES BOLS EN POLYCARBONATE UNIQUEMENT A L’EAU ET
AU SAVON DOUX ! NE PAS utiliser

le benzène, le tétrachlorure de carbone, l’essence, le toluène, etc., qui en­dommager

De plus, il est recommandé d’équiper les bols en polycarbonates de carters de
protection, là où une agression chimique est possible.

aient ce plastique.

d’agents nettoyants tels que l’acétone,

AVERTISSEMENT

Pour éviter le rupture de bol de polycarbonate qui peut causer la blessure
personnels ou les dommages de propriété, ne pas dépasser la pression
de bol ou les classements de température. Les bols de Polycarbonate
ont une 150 pression de PSIG évaluant et une température maximum
évaluant de 125°F.

Guide de sécurité

Pour obtenir de plus amples informations sur les directives à appliquer
recommandées, prière de vous reporter à la section Guide de sécurité des
catalogues de la Pneumatic Division ou de télécharger le Guide de sécurité de la
Pneumatic Division sur le site:

INSTALLATION

1. Lire L’AVERTISSEMENT ci-haut avant l’installation.

2. Installer le dispositif aussi près du point d’utilisation que possible.

www.wilkersoncorp.com

3. Ce dispositif doit être monté de manière à ce que le débit soit orienté
dans la direction de la flèche placée sur l’enveloppe du corps, le bol
étant vers le bas.

4. Éviter dans toute la mesure du possible d’utiliser des bagues,
raccords ou autres dispositifs de réduction pour installer ce produit.
Ils diminuent le débit d’air et risquent d’affecter le fonctionnement.

5. Ne pas installer ce dispositif sur les systèmes où la différence de
pression entre l’entrée et la sortie du dispositif est appelée à dépasser
20 psig (1.4 bar).

6. La pression maximale d’utilisation est de 10.3 bar (150 psig) pour
bol/protège-bol en plastique, et 17.2 bar (250 psig) pour bol en métal
avec jauge visuelle. La température d’utilisation se situe entre 0°C et
52°C (de 32°F à 125°F) pour bol/protège-bol en plastique, et 0°C et

65.5°C (de 32°F à 150°F) pour bol en métal avec jauge visuelle.

7. Pour mettre en place une conduite de vidange, procéder comme suit :

Sur les modèles à VIDANGE MANUELLE, raccorder un tuyau

a.
flexible de 4.8 mm (3/16") de diamètre intérieur au raccord de
vidange.

b. Sur les modèles à VIDANGE AUTOMATIQUE À FLOTTEUR,

utiliser un 3/8 ou 10 mm installation de tube immédiate et les
tuyaux flexibles.

NOTE: LES CONTAMINANTS ÔTÉS DU SYSTÈME À AIR COM­PRIMÉ DOIVENT ETRE MIS AU REBUT CONFORMÉMENT AUX
RÈGLEMENTS LOCAUX, PROVINCIAUX ET FÉDÉRAUX.

ENTRETIEN

METTRE LE SYSTÈME HORS PRESSION

AVANT D’INTERVENIR!

L’ENTRETIEN DE CE DISPOSITIF PEUT S’EFFECTUER SANS LE
DÉMONTER DE LA CONDUITE D’AIR COMPRIMÉ. EFFECTUER
L’ENTRETIEN AU MOINS TOUS LES SIX MOIS.

1. Remplacement de l’élément filtrant :

a. METTRE LE DISPOSITIF HORS PRESSION.
b. Ôter l’ensemble de bol/protège-bol en pesant dessus et en

tournant l’ensemble dans le sens horaire, vu de dessous.
Nettoyer l’intérieur du bol avec un chiffon sec et propre. Examiner le

AVERTISSEMENT

LA DEFAILLANCE, LE CHOIX ERRONE OU L’USAGE NON CONFORME
DES PRODUITS ET/OU SYSTEMES ICI DECRITS, OU PRODUITS Y
AFFERANT, PEUVENT ENTRAINER LA MORT, DES BLESSURES AUX
PERSONNES ET DES DOMMAGES MATERIELS.

Ce

document et autres informations de « The Company », ses filiales et dis-

ibuteurs autorisés offre des options complémentaires d’utilisation du produit

tr
et/ou système pour des utilisateurs ayant l’expertise technique requise. Il est
important que vous analysiez tous les aspects de l’usage prévu, y compris
les conséquences de toute défaillance, et que vous passiez en revue les
informations concernant les produits et systèmes dans le catalogue actuel
des produits. En raison de la diversité des conditions de fonctionnement et
d’utilisation de ces produits ou systèmes, l’utilisateur, et lui seul, selon ses
propres analyses et tests, porte la responsabilité du choix final des produits
et systèmes. Il est aussi de sa responsabilité pleine et entière de s’assurer
que les produits soient utilisés conformément aux normes de sécurité et
avertissements d’usage.

Les produits décrits ici, y compris, mais non exclusivement, les caractéris
tiques

des produits, spécifications, aspects, disponibilité et prix, sont sus-

ceptib

les de modification à tout moment et sans préavis par « The Company

» et ses filiales.

DES EXEMPLAIRES SUPPLEMENTAIRES DE CES INSTRUCTIONS SONT
DISPONIBLES POUR ACCOMPAGNER LES APPAREILS/MANUELS D’ EN­TRETIEN CORRESPONDANT A CES PRODUITS. CONTACTEZ VOTRE REP­RESENTANT LOCAL.

-
