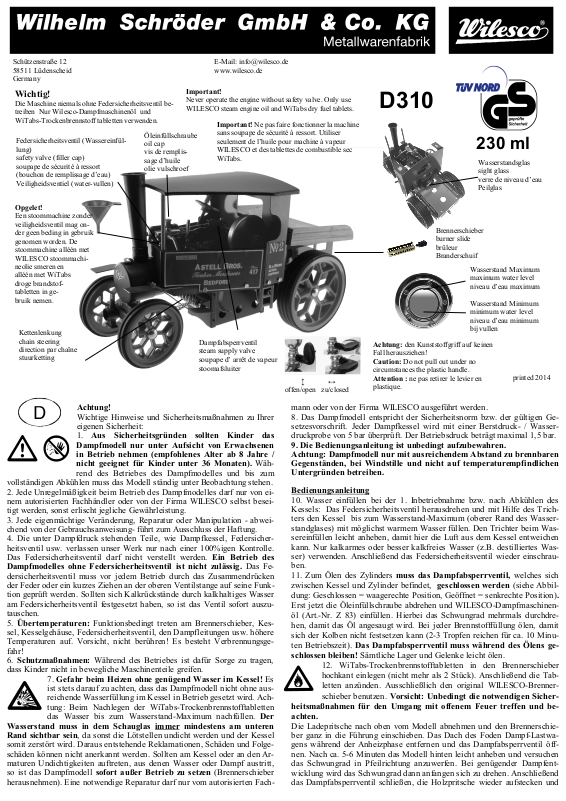

Wilesco D310 Quick Start Manual
Achtung!
D310
Dampfabsperrventil
steam supply valve
soupape d’ arrêt de vapeur
stoomafsluiter
Kettenlenkung
chain steering
direction par chaîne
stuurketting
Wichtig!
Die Maschine niemals ohne Federsicherheitsventil betreiben Nur Wilesco-Dampfmaschinenöl und
WiTabs-Trockenbrennstoff tabletten verwenden.
Federsicherheitsventil (Wassereinfüllung)
safety valve (filler cap)
soupape de sécurité à ressort
(bouchon de remplissage d’eau)
Veiligheidsventiel (water-vullen)
Öleinfüllschraube
oil cap
vis de remplissage d’huile
olie vulschroef
Important!
Never operate the engine without safety valve. Only use
WILESCO steam engine oil and WiTabs dry fuel tablets.
Brennerschieber
burner slide
brûleur
Branderschuif
230 ml
↕ ↔
offen/open zu/closed
printed 2014
Important! Ne pas faire fonctionner la machine
sans soupape de sécurité à ressort. Utiliser
seulement de l’huile pour machine à vapeur
WILESCO et des tablettes de combustible sec
WiTabs.
Opgelet!
Een stoommachine zonder
veiligheidsventil mag onder geen beding in gebruik
genomen worden. De
stoommachine alléén met
WILESCO stoommachineolie smeren en
alléén met WiTabs
droge brandstoftabletten in gebruik nemen.
Schützenstraße 12 E-Mail: info@wilesco.de
58511 Lüdenscheid www.wilesco.de
Germany
Wasserstandsglas
sight glass
verre de niveau d’eau
Peilglas
Wasserstand Maximum
maximum water level
niveau d’eau maximum
Wasserstand Minimum
minimum water level
niveau d’eau minimum
bij vullen
Achtung: den Kunststoffgriff auf keinen
Fall herausziehen!
Caution: Do not pull out under no
circumstances theplastic handle.
Attention : ne pas retirer le levier en
plastique.
Wichtige Hinweise und Sicherheitsmaßnahmen zu Ihrer
eigenen Sicherheit:
1. Aus Sicherheitsgründen sollten Kinder das
Dampfmodell nur unter Aufsicht von Erwachsenen
in Betrieb nehmen (empfohlenes Alter ab 8 Jahre /
nicht geeignet für Kinder unter 36 Monaten). Wäh-
rend des Betriebes des Dampfmodelles und bis zum
vollständigen Abkühlen muss das Modell ständig unter Beobachtung stehen.
2. Jede Unregelmäßigkeit beim Betrieb des Dampfmodelles darf nur von einem autorisierten Fachhändler oder von der Firma WILESCO selbst beseitigt werden, sonst erlischt jegliche Gewährleistung.
3. Jede eigenmächtige Veränderung, Reparatur oder Manipulation - abweichend von der Gebrauchsanweisung- führt zum Ausschluss der Haftung.
4. Die unter Dampfdruck stehenden Teile, wie Dampfkessel, Federsicherheitsventil usw. verlassen unser Werk nur nach einer 100%igen Kontrolle.
Das Federsicherheitsventil darf nicht verstellt werden. Ein Betrieb des
Dampfmodelles ohne Federsicherheitsventil ist nicht zulässig. Das Federsicherheitsventil muss vor jedem Betrieb durch das Zusammendrücken
der Feder oder ein kurzes Ziehen an der oberen Ventilstange auf seine Funktion geprüft werden. Sollten sich Kalkrückstände durch kalkhaltiges Wasser
am Federsicherheitsventil festgesetzt haben, so ist das Ventil sofort auszutauschen.
5. Übertemperaturen: Funktionsbedingt treten am Brennerschieber, Kessel, Kesselgehäuse, Federsicherheitsventil, den Dampfleitungen usw. höhere
Temperaturen auf. Vorsicht, nicht berühren! Es besteht Verbrennungsgefahr!
6. Schutzmaßnahmen: Während des Betriebes ist dafür Sorge zu tragen,
dass Kinder nicht in bewegliche Maschinenteile greifen.
7. Gefahr beim Heizen ohne genügend Wasser im Kessel! Es
Wasserstand muss in dem Schauglas immer mindestens am unteren
Rand sichtbar sein, da sonst die Lötstellen undicht werden und der Kessel
somit zerstört wird. Daraus entstehende Reklamationen, Schäden und Folgeschäden können nicht anerkannt werden. Sollten am Kessel oder an den Armaturen Undichtigkeiten auftreten, aus denen Wasser oder Dampf austritt,
so ist das Dampfmodell sofort außer Betrieb zu setzen (Brennerschieber
herausnehmen). Eine notwendige Reparatur darf nur vom autorisierten Fach-
ist stets darauf zu achten, dass das Dampfmodell nicht ohne ausreichende Wasserfüllung im Kessel in Betrieb gesetzt wird. Achtung: Beim Nachlegen der WiTabs-Trockenbrennstofftabletten
das Wasser bis zum Wasserstand-Maximum nachfüllen. Der
mann oder von der Firma WILESCO ausgeführt werden.
8. Das Dampfmodell entspricht der Sicherheitsnorm bzw. der gültigen Gesetzesvorschrift. Jeder Dampfkessel wird mit einer Berstdruck- / Wasserdruckprobe von 5 bar überprüft. Der Betriebsdruck beträgt maximal 1,5 bar.
9. Die Bedienungsanleitung ist unbedingt aufzubewahren.
Achtung: Dampfmodell nur mit ausreichendem Abstand zu brennbaren
Gegenständen, bei Windstille und nicht auf temperaturempfindlichen
Untergründen betreiben.
Bedienungsanleitung
10. Wasser einfüllen bei der 1. Inbetriebnahme bzw. nach Abkühlen des
Kessels: Das Federsicherheitsventil herausdrehen und mit Hilfe des Trichters den Kessel bis zum Wasserstand-Maximum (oberer Rand des Wasserstandglases) mit möglichst warmem Wasser füllen. Den Trichter beim Wassereinfüllen leicht anheben, damit hier die Luft aus dem Kessel entweichen
kann. Nur kalkarmes oder besser kalkfreies Wasser (z.B. destilliertes Wasser) verwenden. Anschließend das Federsicherheitsventil wieder einschrauben.
11. Zum Ölen des Zylinders muss das Dampfabsperrventil, welches sich
zwischen Kessel und Zylinder befindet, geschlossen werden (siehe Abbildung: Geschlossen = waagerechte Position, Geöffnet = senkrechte Position).
Erst jetzt die Öleinfüllschraube abdrehen und WILESCO-Dampfmaschinenöl (Art.-Nr. Z 83) einfüllen. Hierbei das Schwungrad mehrmals durchdrehen, damit das Öl angesaugt wird. Bei jeder Brennstofffüllung ölen, damit
sich der Kolben nicht festsetzen kann (2-3 Tropfen reichen für ca. 10 Minuten Betriebszeit). Das Dampfabsperrventil muss während des Ölens ge-
schlossen bleiben! Sämtliche Lager und Gelenke leicht ölen.
12. WiTabs-Trockenbrennstofftabletten in den Brennerschieber
hochkant einlegen (nicht mehr als 2 Stück). Anschließend die Tabletten anzünden. Ausschließlich den original WILESCO-Brennerschieber benutzen. Vorsicht: Unbedingt die notwendigen Sicher-
heitsmaßnahmen für den Umgang mit offenem Feuer treffen und beachten.
Die Ladepritsche nach oben vom Modell abnehmen und den Brennerschieber ganz in die Führung einschieben. Das Dach des Foden Dampf-Lastwagens während der Anheizphase entfernen und das Dampfabsperrventil öffnen. Nach ca. 5-6 Minuten das Modell hinten leicht anheben und versuchen
das Schwungrad in Pfeilrichtung anzuwerfen. Bei genügender Dampfentwicklung wird das Schwungrad dann anfangen sich zu drehen. Anschließend
das Dampfabsperrventil schließen, die Holzpritsche wieder aufstecken und
das Dach aufsetzen. Nun das Dampfabsperrventil halb öffnen (45°), das
Schwungrad wieder in Pfeilrichtung anwerfen, damit der Foden LKW fährt.
Mit dem Lenkrad im Führerhaus ist die Fahrtrichtung zu bestimmen.
Achtung: Die Befeuerung mit Trockenbrennstofftabletten erfordert viel Sauerstoff. Eine gute Belüftung des Zimmers ist da-
her notwendig! Tabletten, die nicht restlos abgebrannt sind,
wegen der auftretenden Geruchsbelästigung nicht ausblasen,
sondern unbedingt ausbrennen lassen. Falls nicht genügend
Wasser im Kessel ist, sollte der Brennerschieber auf eine feuerfesten Unterlage gelegt werden und hier die Brennstofftabletten restlos abgebrannt werden.
13. Nach Beendigung des Dampfbetriebes und dem Abkühlen sollte das
Dampfmodell gewartet werden. Das Kondensat des Zylinders sammelt sich
im vorderen Teil des Kessels. Zum Leeren des Kondensatbehälters den Kamin, das Dach und die Pritsche entfernen. Anschließend das Modell auf den
Kopf stellen, damit das Kondensat aus der Kaminöffnung fließen kann.
Achtung: Kondensatbehälter und Kessel nur bei abgekühlter Maschine
leeren. Noch im Kessel vorhandenes Wasser durch Herausnehmen des Fe-
dersicherheitsventiles entleeren. Im Kessel verbleibendes Wasser kann der
Funktion nicht schaden, aber evtl. zu Ablagerungen an dem Schauglas führen. Kalkrückstände am Wasserstandsschauglas oder im Kessel auf keinem
Fall mit Essig oder sonstigen stark ätzenden Mitteln entfernen (Empfehlung : Verwendung eines kalklösenden Mittels, welches Messing und Lötzinn nicht angreift). Zum Abschluss das Modell trockenputzen.
Garantie:
14. Alle WILESCO - Dampfmodelle sind sorgfältig geprüft. Sollte trotzdem
ein Mangel auftreten, helfen wir oder reparieren das Dampfmodell. Sie
können das Dampfmodell über Ihren Fachhändler oder direkt an uns frei
einsenden. Wir bitten um Verständnis, dass bereits angeheizte/ge-
brauchte Modelle nicht gegen neue ausgetauscht werden können. Die
häufigsten Reklamationen sind undichte Dampfkessel. Die Lötnaht wird
durch Beheizung ohne ausreichenden Wasserstand zerstört. In solchen Fällen verflüssigt sich das Lötzinn an der Lötnaht tropfenförmig und der Kessel
wird undicht. Dies ist ein eindeutiger Beweis, dass der Kessel trockengeheizt wurde. Bitte beobachten Sie stets sorgfältig den Wasserstand, da
eine Trockenbeheizung jegliche Garantieansprüche ausschließt.
Zum Foden-LKW kann eine auf das Lenkrad aufsteckbare manuelle Fernsteuerung Z361 (Bestell-Nr. 00361) verwendet werden. Bitte über Ihren
Fachhändler bestellen.
Umweltschutz wird auch bei uns groß geschrieben. Somit haben Sie die
Möglichkeit nach einem langen Dampfmaschinenleben das Modell und auch
die Original-Verpackung an uns zurückzugeben. (Versandkosten werden
nicht übernommen.) Alle zurückgesandten Modelle / Verpackungen werden
von uns einem fachgerechten Recycling zugeführt.
Dieses Modell ist ausschließlich für die oben beschriebene Funktion bestimmt.
Technische Änderungen behalten wir uns vor.
WILESCO wünscht Ihnen nun viel Spaß mit Ihrem Dampfmodell und
„Volldampf voraus“
Attention! Important information and safety
precautions for your own safety:
1. For safety reasons, children (recommended age:
from 8 years on, not recommended for children
under 36 months) should run this steam model
only under supervision of adults .
During the operation of the steam model until its complete cooling, the
engine must be under constant observation.
2. Each irregularity during operation has to be repaired by a competent and
authorized person or by WILESCO themselves. Otherwise any warranty
expires.
3. Any unauthorized change, repair or manipulation to the standard
specification will also invalidate the warranty.
4. All parts which are under steam pressure so as boiler, spring loaded safety
valve etc. leave our works only after a 100 % examination. The spring
loaded safety valve must not be manipulated. The operation of the steam
model without spring loaded safety valve is not allowed. The function of
the spring loaded safety valve has to be checked before each operation by
pressing the spring or by a short pull on the upper valve rod. If lime residues
caused by hard water are visible on the safety valve it has to be replaced
immediately.
5. High temperatures: The principles on which the engine works mean that
the burner slide, boiler, boiler housing, spring loaded safety valve, steam
pipes etc. become very hot. Do not touch in order to avoid the risk of burns.
6. Safety precautions: During operation take care that children do not touch
any of the moving parts.
7. Danger if the boiler is heated without enough water!
Always ensure that there is enough water in the boiler starting.
Caution: When refilling WiTabs dry fuel tablets also refill water
up to the max. level. The water must always be visible at least
at the lower end of the sight glass, otherwise the weldings become leaking
and the boiler will be destroyed. Any resulting claim, damage or
consequential damage cannot be accepted. If the boiler or any steam leading
part leak, stop the steam model immediately by removing the burner slide.
Any necessary repair should be carried out by authorized and trained staff
only or at WILESCO company.
8. The steam model meets all safety standards and actual regulations. Each
boiler has been submitted to a bursting pressure and water test of 5 bar. The
operating pressure is maximally 1,5 bar.
9. Imperatively keep the operation instructions with your steam model.
Attention: Operate the steam model only in safe distance to flammable
objects and on heat resistant surfaces. Operation only under windless
condition.
Operating instructions
10. Filling with water at the first operation and after cooling of the boiler:
Unscrew the spring loaded safety valve and fill the boiler with the funnel up
to the water level maximum (upper end of the sight glass), if possible with
warm water. Lift the funnel slightly during filling so that the air can escape
from the boiler. Use only deficient in lime water or, better, water without
any lime (e.g. distilled water). Then screw in the safety valve.
11. For oiling the cylinder, the cut-off valve between boiler and cylinder has
to be closed according to the picture (closed = horizontal position, open =
vertical position). Only now unscrew the oil filler cap and fill in WILESCO
steam engine oil while turning the flywheel several times so that the oil is
absorbed. It is necessary to oil at each filling with dry fuel tablets in order to
avoid that the piston becomes stuck (2 - 3 drops are sufficient for an
operating period of abt. 10 min.).
The cut-off valve has to remain closed during the oiling process. Oil all
bearings and links.
12. Place WiTabs dry fuel tablets upright into the burner slide
(max. 2 pieces) and light them. Use exclusively the original
Wilesco burner slide. Caution: Watch and keep all safety
precautions when handling with open fire. Remove upwards the
platform from the steam model and insert the burner slide completely into
the burner slide guide. Remove the roof from the steam lorry during the
heating period and open the cut-off valve. After 5 - 6 minutes lift the lorry
slightly at the back and try to start the flywheel into direction of arrow. If
there is enough steam pression, the flywheel will start to spin. Then close
the cut-off valve, place platform and roof. Reopen the cut-off valve half (45
°) and restart the flywheel into direction of arrow so that the Foden lorry
starts to go. The direction can be controlled by the steering wheel.
Attention: Dry fuel tablets require a lot of oxygen to burn
properly. The room should be well ventilated. In order to prevent
unpleasant smells, the fuel tablets should burn out, they should not
be blown out. If there is not enough water in the boiler, place the
burner slide on a fireproof plate until the tablets have completely
burnt out.
13. After operation and cooling down of the steam model it should be
serviced. The condensate of the cylinder gathers in the front part of the
boiler. To empty the condensate tray remove the smoke stack, the roof and
the platform and turn the model upside down to enable the condensate to
escape from the smoke stack opening. Attention: Empty condensate tray and
boiler unless the engine is cooled down. Water which remains in the boiler
can be poured out after removal of the safety valve. Any water left in the
boiler cannot do any damage, but might leave deposits on the sight glass. In
no case remove lime deposits from the sight glass by using vinegar or
corrosive agents (advice: use a lime dissolving agent which does not attack
brass or solder). Finally, dry the model using a clean cloth.
Warranty:
14. All WILESCO Steam Engines are carefully checked before leaving the
factory. However, if a problem arises, we help out or repair the model. You
can return your model either through your distributor or directly to us. We
are sure you will understand that already fired or used models cannot
be exchanged for new ones. The most frequent claims are leaking boilers.
The solder will be destroyed if there is not enough water in the boiler. In
such cases, the solder liquefies drop-shaped and the boiler becomes leaking.
This is an obvious proof that the boiler was fired without enough water.
Please watch always and carefully the water level, because heating
Loading...
