Wiking Modellbau 0774 Operating Instructions

Download

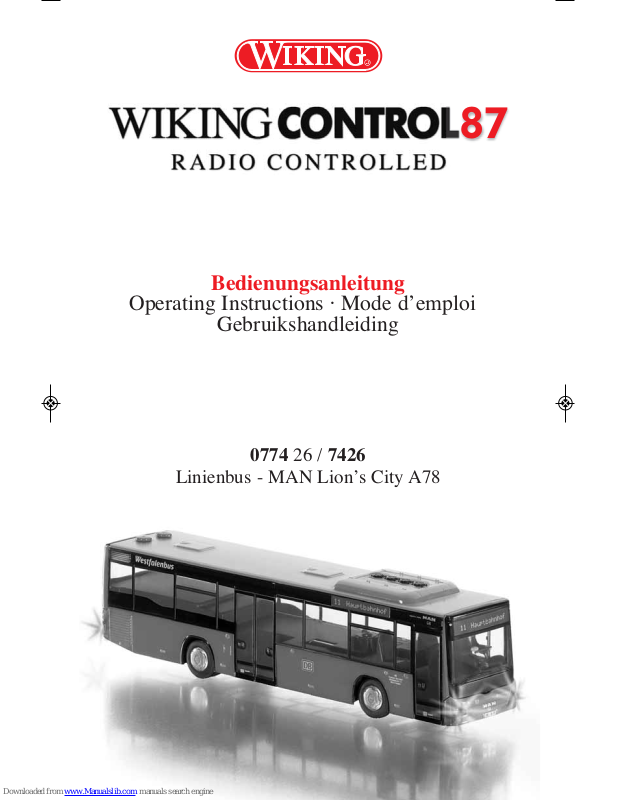

Page 1

Bedienungsanleitung

Operating Instructions · Mode d’emploi

Gebruikshandleiding

0774 26 / 7426

Linienbus - MAN Lion’s City A78

Page 2

Funk-Fernsteuermodul Radio control module Télécommande radio Radiografische afstandsbesturing

Funk-ferngesteuertes Modell Radio controlled model Modèle réduit au 1/32 ème télécommandé radio Model met radiografische afstandsbesturing

Betriebsschalter On / Off switch Marche / Arrêt Aan/uit schackelaar

Fahrfunktion digital proportional Adjustable (digital proportional) speed control Contrôle digital progressif de la vitesse Traploos instelbare, digitale snelheidsbediening

Lenkung digital proportional Adjustable (digital proportional) steering Contrôle digital progressif de la direction Traploos instelbare besturing (digitaal, proport.)

Fahrlicht / Rücklicht Head lights / Rear light Phares / Feu arrière Koplampen / Achterlicht

Blinker und Warnblinker Working indicators and hazard warning lights Clignotants et signal feux de détresse Knipper- en waarschuwingslichten

1 Antriebs- und 1 Servomotor One driving and one servo motors Un moteur de traction et un servomoteur 1 aandrijving, 1 servo

Modell 1:87 Model Scale 1:87 Modèles Echelle 1:87° Model, schaal 1:87

Zugfahrzeuge/Maschinen Trucks/Machines Camions/mototracteurs Trekkende voertuigen/machines

Anhänger/Auflieger/Geräte Trailer/Low Loader/Devices Remorques/surbaissés/engins Aanhangers/opleggers/apparatuur

Stationäre Anlagen Stationary Equipment Unités stationnaires Stationaire installaties

Hinzufügen von Modellen Addition of Models Rajouter des modèles Toevoegen van modellen

Die Symbole · The Symbols ·

Les Symboles · De Pictogrammen

SCAN

LEVEL

Page 3

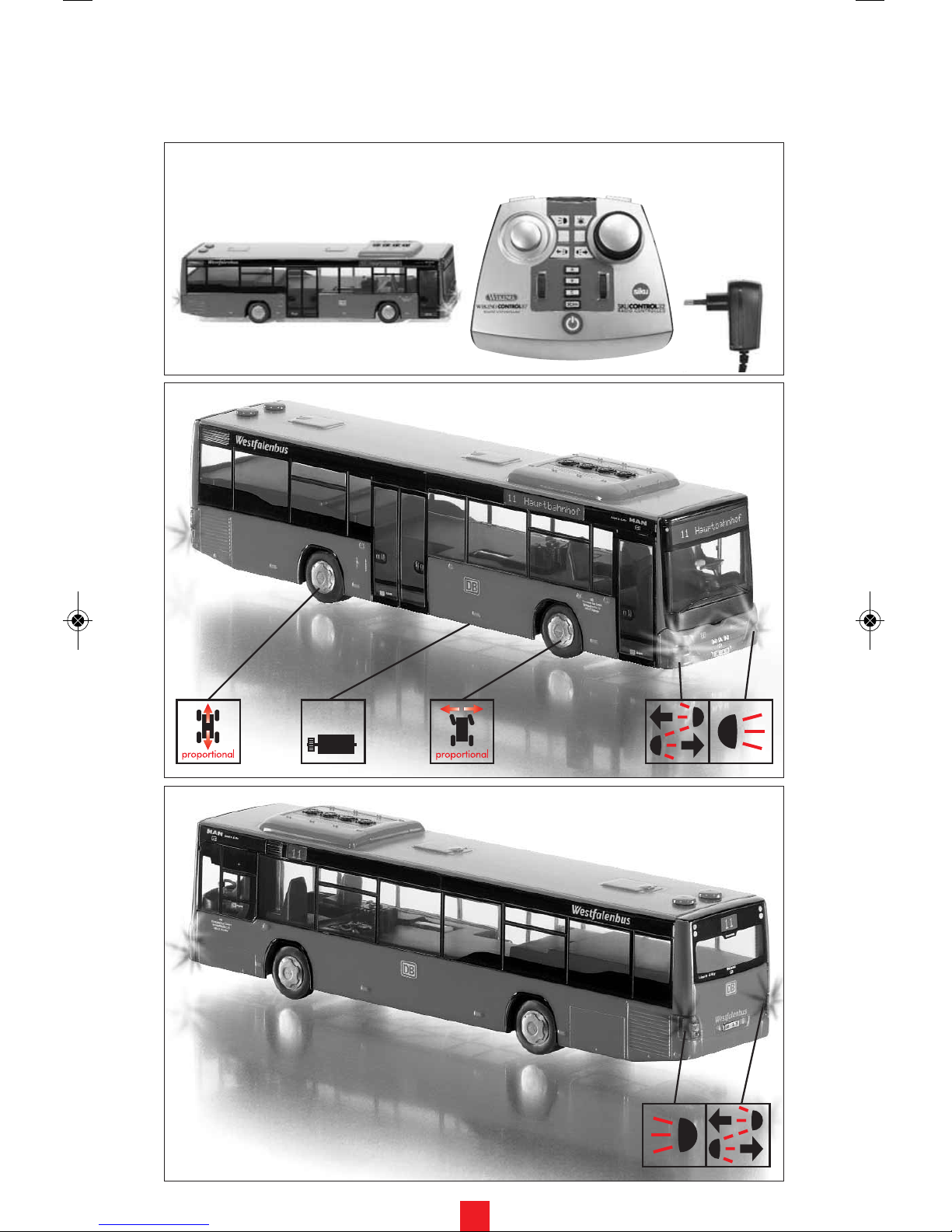

Linienbus – MAN Lion’s City A78

Bitte überprüfen Sie nach dem Auspacken des Fahr zeuges, ob Transportschäden vorlie gen. Sollte etwas zu beanstanden sein,

wenden Sie sich bitte an Ihren Fachhändler. Zur besseren Übersicht und Erklärung der Pikto gramme bitte die Einschlagseite 3 auf klappen.

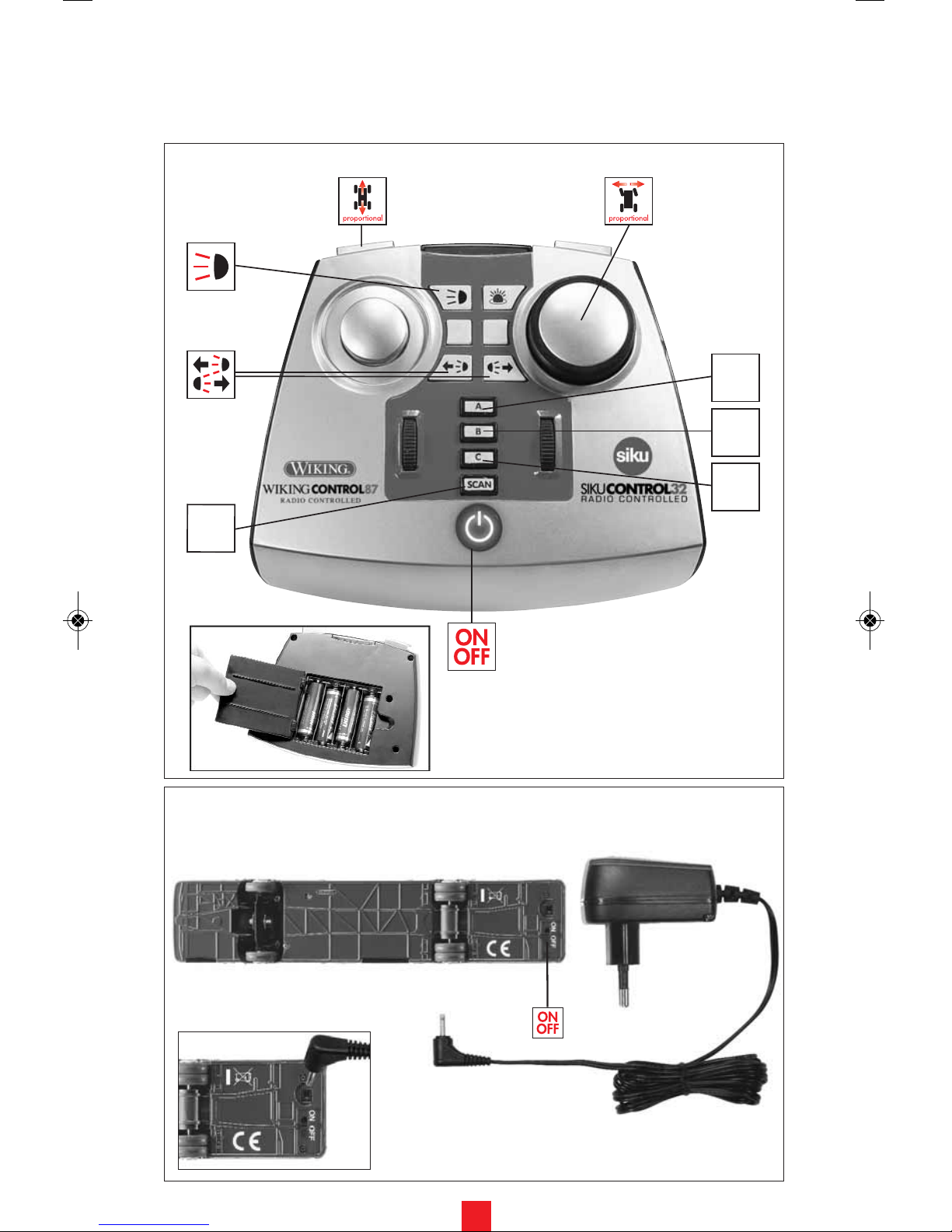

MAN Lion’s City A78, Fernsteuermodul, Netzteil und Netzstecker

Page 4

Vor dem ersten Start: Laden des Akkus

Zum Ladevorgang nur Original-Netzteil verwenden.

SCAN

LEVEL

Das Funk-Fernsteuermodul

Die zum Betrieb des Fern steuer moduls erforderlichen Batterien (4 x Typ AA) sind im Lieferumfang nicht enthalten.

Page 5



Herzlichen Glückwunsch

zum Kauf dieses hochwertigen WIKINGCONTROL87

Modells. Wir bitten Sie, diese Anleitung vor Inbetriebnahme des Modells gründlich durchzulesen. Bewahren Sie diese Anleitung gut auf. Auf den nachfolgenden Seiten werden wir Ihnen die not wendigen Hinweise und Tipps zum korrekten Umgang mit dem Fahrzeug geben. Nun viel Spaß mit Ihrem WIKING Produkt.

WIKING-Modellbau GmbH & Co. KG

Einleitung

Wichtige Hinweise

Bitte lesen Sie diese

Anleitung vor der ersten Benutzung aufmerksam durch. Sie erhalten wich tige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung dieses WIKINGCONTROL87

Produktes. Bewahren Sie diese Anleitung zur Information bzw. für eventuelle Gewährleistungsansprüche sorgfältig auf. Dieses

WIKINGCONTROL87

Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer

ständigen Qua li täts überwachung gefertigt. Die hieraus gewonnenen Erkenntnisse lassen wir in unsere Entwicklung einfließen. Aus diesem Grund behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.

Sicherheitshinweise

•Dieses Modell darf nur für seinen bestimmungs gemäßen Zweck verwendet werden, d. h. als Spielgerät innerhalb geschlossener und trocke ner Räume. Jegliche andere Verwendung ist unzuläs sig und möglicherweise mit Gefahren verbunden. Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursacht werden. Modell vor Nässe schützen!

• Das Fahrzeug darf aus Sicherheitsgründen nicht in der Nähe von Abhängen, Treppen, Straßen, Bahnanlagen, Gewässern, Heizlüftern, Pfützen, Sandkästen etc. benutzt werden.

• Stellen Sie sicher, dass der Spielbetrieb mit dem Modell erst aufgenommen wird, nachdem Modell und Fernsteuermodul von einer erwach senen Person kontrolliert und in Betrieb genom men worden sind.

• Akku Ladung darf nur von Erwachsenen durch geführt werden.

• Das Modell entspricht den vorgeschriebenen Sicherheitsbestimmungen (nach 88/378/EWG und nach 89/336/EWG) und ist TÜV GS geprüft. Durch unsachgemäße Reparaturen und bauliche Ver änderungen (De mon tage von Originalteilen, An bau von nicht zulässigen Teilen,

Veränderungen der Elek tronik etc.) können Ge fah ren für den Benutzer ent stehen.

• Der Akku dieses

WIKINGCONTROL87 Produktes ist in das Fahrzeug integriert und kann nicht entfernt werden. Sollte der

Akku defekt

sein, kann dieser durch den

WIKING Service im Werk getauscht werden. Bitte schicken Sie in die sem Fall das Modell ein.

• Zur Steuerung des Modells kommt 2,4 GHz Funk Technik zum Einsatz. Bei bestimmungs gemäßem Ge brauch sind nach heutigem Stand der Wissenschaft keine Gesundheitsschäden der Funk Strahlung bekannt. Die vom Gesetz geber maximal zulässige Sendeleistung wird bei diesem Modell deutlichst unterschritten.

• Obwohl das eingesetzte Funk System sehr sicher gegen Störungen ist, kann eine Qualitätseinbuße des Funksignals durch räumli che Gegebenheiten und andere Funksysteme nie zu 100 % ausgeschlossen werden. Ein nicht opti males Funksignal kann zu einer Verringerung der Reichweite führen.

• Verwenden Sie zur Säuberung und Pflege des Modells und des Fern steuermoduls ausschließ lich trockene und staubfreie Reinigungstücher.

• Bitte beachten Sie, dass das Modell niemals vom Boden hochgenommen werden darf, solange die Räder noch drehen.

• Haare und lose Kleidung nicht in die Nähe der Hinterachse oder der Räder bringen, wenn das Modell eingeschaltet ist (Betriebsschalter auf „ON“).

• Zur Vermeidung eines unvorhergesehenen Betriebs des Modells ist dieses nach Beendigung des Spielbetriebes auszuschalten.

• Bitte überprüfen Sie den Original WIKINGCONTROL87

Netzstecker regelmäßig auf Schäden. Bei einem Schaden darf der Netzstecker bis zur vollständigen Reparatur nicht verwendet werden.

•

Zum Betrieb des Fern steuermoduls sind aus schließlich die angegebenen Batterietypen zu verwenden.

• Um das konstruktiv vorgegebene Sicher heitsniveau dieses Modells langfristig garantieren zu können, sollte das Modell regelmäßig von einer erwachsenen Person auf augenscheinliche Beschädigungen überprüft werden.

• Bitte beachten Sie, dass auch bei bestimmungs gemäßem Gebrauch des Fernsteuermoduls Schmer zen in den Händen, Armen, im Schulter und Nacken bereich oder in anderen Körperteilen auftreten können (z. B. Verspannungen). Sollten jedoch Symptome wie ständige(s) oder wieder kehrende(s) Unbehagen, Schmerzen, Pochen, Kribbeln, Taubheit, Brennen oder Steifheit auf treten, ignorieren Sie diese Warnsignale nicht: Suchen Sie umgehend einen Arzt auf.

Garantieausweis Seite 38

Page 6

Vor dem ersten Start:

Der Akku dieses

WIKINGCONTROL87 Modells ist in das Fahrzeug integriert und kann nicht entfernt werden.

enn das Modell nicht in Gebrauch ist, bitte den Betriebsschalter auf Position „OFF“ stellen.

Laden des

Akkus

1) Betriebsschalter des Modells auf Position „OFF“ stellen.

2) Netzteil in die Steckdose stecken. Das Aufleuchten der LED in der Farbe grün signalisiert den ordnungsgemäßen Zustand des Netzteils und die Bereitschaft zum Laden des Akkus.

3) Bitte den Klinkenstecker am Ende der Kabelverbindung des Netzteils in die dafür vor

gesehene Buchse unterhalb des

WIKING

CONTROL87

Modells stecken.

4) Am Netzteil schaltet nun die LED auf die Farbe rot um. Der Akku wird geladen.

5) Der Ladevorgang ist beendet, wenn die LED am Netzteil dauerhaft grün leuchtet.

6) Bitte den Klinkenstecker am Ende der Kabelverbindung des Netzteils aus der Buchse am Modell ziehen.

7) Netzteil aus der Steckdose entfernen.

Allgemeiner Hinweis: Nach ca. 200 Ladezyklen reduziert sich die Kapazität der Akkus um ca. 20 %. Wenn das Modell anfängt, während des Fahr betriebs im Abstand von ca. 2 Sekunden 5x schnell hintereinander zu blinken, können Sie noch maximal 3 Minuten fahren. Danach ist der Akku leer und muss neu geladen werden.

Der System-Start

Die in diesen Modellen verwendete WIKINGCONTROL87

Funktechnik ist mit einem automatischen Verbindungsaufbau ausgestattet. Eine Kanal Wahl, wie bei ver schiedenen anderen Produkten, ist nicht mehr notwendig. Das Fernsteuermodul und die Modelle verbinden sich selbstständig und sind störungsfrei gegenüber weiteren WIKING Modellen, die im Raum fahren oder Geräten mit anderen Funktechnologien (z.B. WLAN oder Bluetooth). Zur besseren Übersicht und einfacheren Bedienung wer den die jetzigen und zukünftigen Modelle in drei (3) verschiedene Level eingeteilt:

Level A: Zugfahrzeuge / Maschinen Level B: Anhänger / Auflieger / Geräte Level C: Stationäre Anlagen

Die LED Anzeigen zu diesen drei Level,

gekennzeichnet mit A, B, C, sehen Sie auf dem Fernsteuermodul. Sobald Fernsteuerung und Modell miteinander verbunden sind, wird das Modell innerhalb des entsprechen den Levels im Fern steuer modul für die Dauer der Spielsequenz gespeichert. Die entspre chende Taste leuchtet dauerhaft auf. Diese Zuordnung, die im Rahmen des Systemstarts zu Beginn jeder neuen Spielsequenz durchgeführt wird, erfordert eine Unterscheidung, ob der Benutzer mit dem Modell/den Modellen alleine spielt, oder ob mehrere Personen gleichzeitig mit mehre ren Modellen fahren. Sofern Sie alleine mit einem Modell spielen möchten, folgen Sie bitte den Hinweisen der Rubrik a). Wenn Sie mit mehreren Personen gleichzeitig meh rere Modelle betreiben möchten, folgen Sie bitte den Hinweisen der Rubrik b).

a) Ein Spieler – Ein Modell

Schalten Sie das Modell ein. Dazu bewegen Sie den An und Ausschalter am Fahrzeug in die Position „ON“. Das Modell blinkt und zeigt somit Betriebsbereitschaft an.

Schalten Sie das Fernsteuermodul durch drücken des Logos ein. Das Logo leuchtet rot. Das Fernsteuermodul ist betriebsbereit.

HINWEIS: Die Reihenfolge, erst Modell dann Fernsteuermodul einschalten, muss unbedingt beibehalten werden.

Nun wird die Verbindung zwischen dem Modell und dem Fernsteuermodul hergestellt. Dieser Vorgang kann bis zu fünf (5) Sekunden dauern.

Die Verbindung zwischen Fernsteuerung und Modell ist hergestellt, wenn die Taste Level A (Zugfahrzeuge) sowie das Fahrlicht an Front und Heck dauerhaft leuchten. Das Modell ist im Fernsteuermodul gespeichert und fahrbe reit. Das Modell kann während dieser Spielsequenz danach nur mit diesem Fernsteuermodul bedient werden.

Der Spielbetrieb kann beginnen.

b) Mehrere Spieler – Mehrere Modelle

Vor Beginn einer Spielsequenz mit mehreren Spielern und mehreren Modellen müssen die Systeme der einzelnen Mitspieler hochgefah ren werden. Um zu gewährleisten, dass die Fernsteuermodule auch nur die Modelle des jeweiligen Einzelspielers finden, ist es not wendig, dass die einzelnen Mitspieler Ihre Systeme getrennt voneinander und nachein ander starten. Die Prozedur zum Start ist

Page 7

dann die gleiche, wie in der Rubrik a) beschrieben.Beispiel: 4 Personen möchten mit 4

WIKINGCONTROL87

Modellen zu sammen in einem Raum spielen. Um einen störungsfreien

Ablauf zu gewährleisten, müs sen die Systeme nun nacheinander gestartet werden. Zu Beginn müssen alle Fernsteuermodule und Modelle ausgeschaltet sein. Spieler 1 schaltet nun sein Modell und danach das Fernsteuermodul ein. Leuchtet bei Spieler 1 die Level LED A auf, so ist sein System betriebsbereit. Erst danach kann Spieler 2 die Prozedur anwenden. Wenn auch hier die Level LED A leuchtet, ist Spieler 3 und danach Spieler 4 an der Reihe.

Nur mit der konsequenten Einhaltung dieser

Regel ist ein störungsfreier Spiel-

betrieb zu gewährleisten.

c) Hinzufügen weiterer Modelle

Mit dem

WIKINGCONTROL87

Funk System können Sie eine nahezu unbegrenzte Anzahl von verschiedenen Modellen steuern. W

enn Sie Ihr System mit einem oder zwei Modellen gestartet haben und möchten nach einer Zeit ein weiteres Modell hinzufügen, so muss Ihr Fernsteuermodul dieses Modell fin den und speichern. Belassen Sie die Fernsteuerung und die Modelle, mit denen Sie bisher gefahren sind, eingeschaltet. Wenn Sie nun an dem hinzuzufügenden Modell den Betriebsschalter am Akku von OFF auf ON stellen, wird die Beleuchtung des Modells schnell blinken. Dies ist ein Zeichen dafür, dass sich das Modell in Bereitschaft befindet, um sich mit dem Fern steuer modul zu verbin den. Um nun dieses Modell mit dem Fernsteuermodul zu verbinden, drücken Sie die SCAN Taste. Nach erfolgter Verbindung, wird dieses Modell dem entsprechenden LEVEL zugeordnet und ist sofort verfügbar. Während des SCAN Vorgangs erlischt die entsprechende Level Taste und leuchtet nach erfolgter Verbindung wieder auf. Das bisher auf diesem Level gespeicherte Modell geht nicht verloren, sondern wird im Hintergrund gehalten. Durch Drücken der entsprechenden Level Taste können Sie nun zwischen den beiden Modellen eines Level wechseln. Beispiel: Handelt es sich bei dem hinzuzufü genden Modell um ein weiteres

WIKING

CONTROL87

Modell, so speichert das Fernsteuermodul nach einschalten des Modells und drücken der SCAN Taste das Fahrzeug unter Level A ab. Während des SCAN Vorgangs erlischt die bisher leuchten de Level A Taste. Haben sich Modell und Fernsteuermodul verbunden, leuchtet die Level A Taste wiederauf. Das neue Modell wird automatisch vom System so abgespei chert, dass Sie sofort mit diesem neuen Modell fahren können. Es ist immer das

zuletzt hinzugefügte Modell fahrbereit. Möchten Sie nun zwischen den abgespeicher ten Modellen im gleichen Level hin und her springen, drücken Sie bitte einmal (oder bei mehr als zwei Modellen entsprechend öfter) die Level A Taste. Mit jedem drücken dieser Taste wird das jeweils nächste gespeicherte Modell angesprochen.

d) Löschen des Modells aus dem Speicher

Durch Ausschalten des Fernsteuermoduls werden die gespeicherten Modelle aus dem internen Speicher des Moduls gelöscht. Ein System Neustart wie in Rubrik a) oder b) fügt die Modelle jedoch wieder hinzu. Wechsel im Level kann 3 10 Sekunden dauern.

Das Fernsteuermodul

Der Betrieb dieses

WIKINGCONTROL87 Modells ist ausschließlich mit dem WIKINGCONTROL87

Funk Fern steuer

modul und

SIKUCONTROL32

Funk Fern steuermodul möglich. Dieses Modul arbeitet mit

einer 2,4 GHz Funktechnologie, welche nach heutigen Erkenntnissen bei bestim mungsgemäßem Ge brauch keine gesundheit lichen Schäden auslösen kann. Die Belegung der Tasten für dieses Modell wird auf Seite 5 dargestellt. Zum Betrieb des Fern steuer moduls erforder liche Batte rien (4 x Typ AA) sind im Lieferumfang nicht enthalten. Die Kenn zeichnung zur An ordnung und Lage der Batterien im Batteriefach beachten. Das Gerät sollte in trockenen Räumen eingesetzt und vor Ver schmutzung insbesondere Staub und Feuch tigkeit ge schützt werden. Reinigung erforder lichen falls mit trockenem Tuch.

Hinweis zu Batterien (Fernsteuermodul)

Das Fernsteuermodul darf nur mit Batterien des

Typs AA betrieben werden. Batterien bitte regelmäßig auf Auslaufen überprüfen. Entleerte Batterien aus dem Fernsteuermodul entfernen. Nichtaufladbare Batte rien dürfen nicht aufgeladen werden. Auf lad bare Batterien vor dem Laden aus dem Fernsteuermodul entnehmen. Aufladbare Batterien bitte nur unter Aufsicht erwachse ner Personen laden. Batterien mit der richti gen Polarität einlegen. Ungleiche Batte rietypen oder neue und gebrauchte Batterien dür fen nicht zusammen verwendet werden. Bei Verwendung von aufladbaren Batterien kann die Sendeleistung des Fernsteuermoduls sinken. Ver brauchte Batterien nicht in den Haus müll werfen. Bitte beachten Sie die gesonderten Entsorgungs vor schrif ten!

Page 8

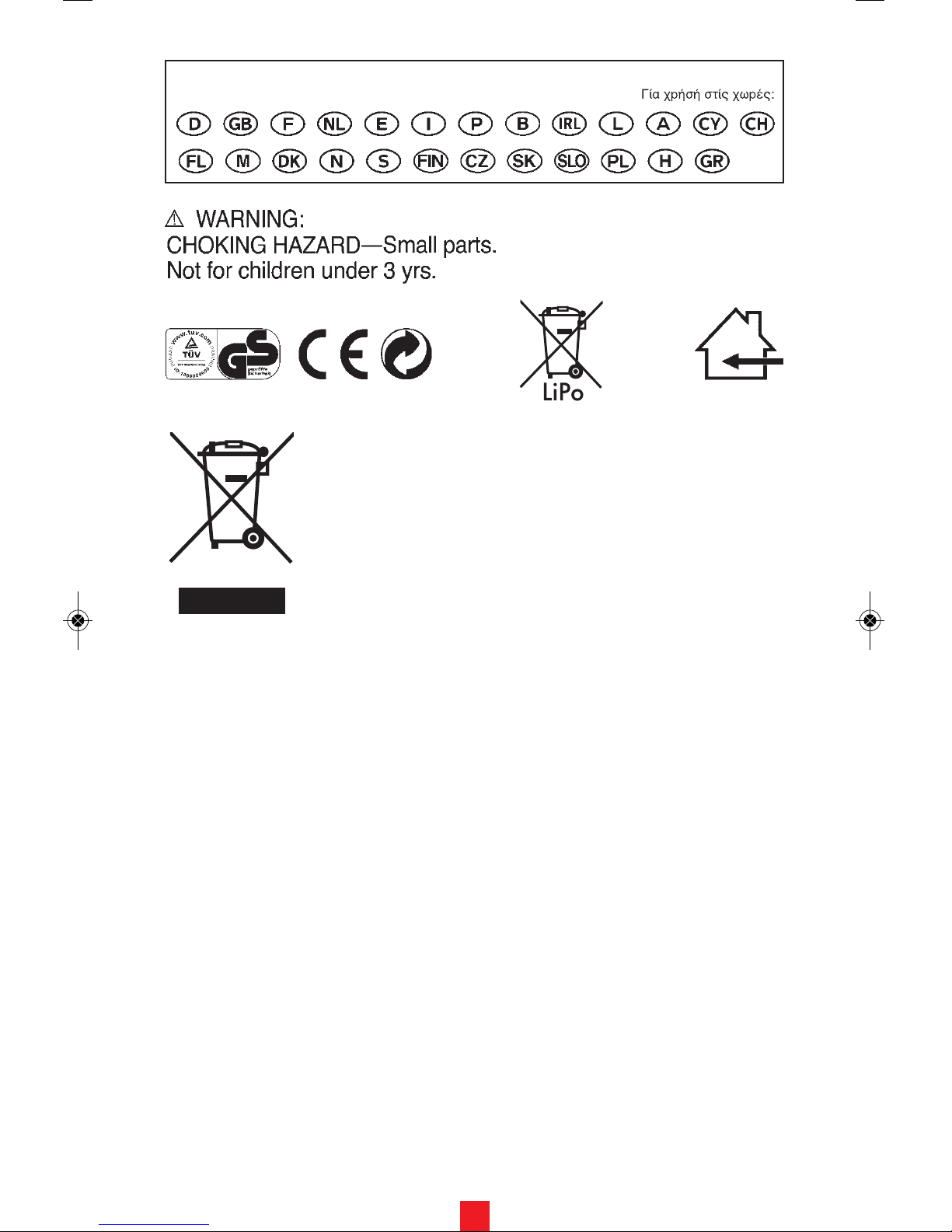

Sicherheitshinweise

WIKING Modelle werden nach den neue sten Sicherheitsbestimmungen her

gestellt. Nicht für Kinder unter 36 Monaten geeignet aufgrund von Kleinteilen, die verschluckt werden können. Mindestalter zur

Verwen dung nur für Kinder über 14 Jahren. Verpackung enthält Herstellerangaben, bitte aufbewahren. Farbliche und technische Änderungen behalten wir uns vor. Vor Spielgebrauch bitte Bedie nungs anlei tung lesen und aufbewahren. Der Ladevorgang darf nur in trockenen Innenräumen betrieben

werden. Aufladen der Akkus darf nur unter Aufsicht von Erwach se nen erfolgen. Netzstecker Nenn span nung 230 Volt p50 Hz.

WIKING-Modellbau GmbH & Co. KG Schlittenbacher Str. 60 58511 Lüdenscheid Deutschland / Germany / Allemagne

www.wiking.de

Page 9

Erste Hilfe

Hier finden Sie eine Auflistung, mit der Sie evtl. aufkommende Fehler beheben können.

FERNSTEUERMODUL

9 Reagiert das Modell? Schritt 8 wiederholen.

Ansonsten Service kontaktieren.

8 Handsender einschalten. Modell einschalten.

Leuchten die entsprechenden Level-Tasten?

Handsender aus- und wieder einschalten. Aus- und

wieder einschalten vom Modell.

7 Sind die Batterien richtig eingesetzt?

Vgl. Richtungsangabe im Batteriefach!

Batterien richtig einlegen.

6 Leuchtet die WIKING- Kontrollleuchte? Schritt 7. Schritt 8.

5 Ist der Handsender eingeschaltet? Knopf mit WIKING-Kontrollleuchte drücken. Die

WIKING-Kontrollleuchte leuchtet.

FAHRZEUG / AKKU

4 Ist das Steckernetzteil in der Steckdose? Netzteil einstecken. Service kontaktieren.

3 Ist der Akku des Modells geladen? Modell mit

Netzteil verbinden und Schalter am Modell auf

OFF stellen. Leuchtet die Kontroll-LED am

Netzteil rot?

Schritt 5. Modell wird geladen. Wenn die Kontrollleuchte des Netzteils

2 Blinkt die Beleuchtung dauerhaft? Schritt 3. Schritt 5.

1 Ist das Modell eingeschaltet? Schalter am Modell von OFF auf ON stellen. Schritt 2.

Schritt 9.

trotzdem nicht blinkt: Service kontaktieren.

Volle Batterien einlegen. Falls die WIKINGCONTROL87 Leuchte

Schritt 6.

grün leuchtet, ist der Ladevorgang beendet. Schalter am Modell

von OFF auf ON stellen. Schritt 2 wiederholen.

NEIN JA

Page 10

FAQ

Hier finden Sie eine Fehlerbeschreibung.

Wechseln/Aufladen der Batterien/Akkus im Handsender.

Aufladen des Modells.

Aus- und wiedereinschalten oder Scan beim Handsender

(neuer Verbindungsaufbau).

Aus- und wiedereinschalten vom Modell.

Wechseln/Aufladen der Batterien/Akkus im Handsender.

Wechseln/Aufladen des Akkus im Modell.

Aus- und wiedereinschalten oder Scan beim Handsender

(neuer Verbindungsaufbau)

Aus- und wiedereinschalten vom Modell.

Aus- und wiedereinschalten oder Scan beim Handsender

(neuer Verbindungsaufbau).

Aus- und wiedereinschalten vom Modell.

Obwohl die entsprechende Leveltaste nicht leuchtet, ist das Modell

voll funktionsfähig.

Aus- und wiedereinschalten oder Scan beim Handsender

(neuer Verbindungsaufbau).

Aus- und wiedereinschalten vom Modell.

Ansonsten aus- und wiedereinschalten oder Scan beim

Handsender(neuer Verbindungsaufbau).

Aus- und wiedereinschalten vom Modell.

Batterie/Akkuspannung zu niedrig.

Übertragungsfehler.

FEHLER URSACHE FEHLERBEHEBUNG

Es kommt keine Verbindung zwischen dem Handsender

und einem Modell zustande.

Batterie/Akkuspannung zu niedrig.

Es treten Funktionsstörungen beim Modell auf (Zucken

in der Lenkung, Motor bewegt sich

Übertragungsfehler

ohne Betätigung der entsprechenden Tasten am

Handsender).

Übertragungsfehler

(Das Fahrzeug konnte nicht dem entsprechendem

Level zugeordnet werden).

Die entsprechende Leveltaste leuchtet nicht, obwohl

eine Verbindung zum Modell besteht.

Übertragungsfehler (Das Fahrzeug konnte dem

entsprechendem Level zugeordnet werden, aber

keine Verbindung herstellen).

Verbindungs-/Übertragungsfehler. Erneutes drücken durch die entsprechenden Leveltasten.

Die entsprechende Leveltaste leuchtet, jedoch besteht

keine Verbindung zum Modell.

Beim Durchschalten der gespeicherten Modelle,

kann keine Verbindung hergestellt werden.

Page 11

City Bus – MAN Lion’s City A78

When taking the model out of the packaging, please check for transport damage. If this is the case, please contact your retailer directly.

Please use the cover page 3 for exact clarification of the mini pictures.

MAN Lion’s City A78, radio control module and power pack with plug.

Page 12

Before starting for the first time: charge the batterie

Only use the original power supply for charging.

SCAN

LEVEL

The radio control module

The batteries required to operate the remote control module (4 x type AA) are not supplied.

Page 13



Congratulations!

You have purchased a product of high value. The following pages show you how to use the model correctly

. Please read these instruc tions carefully before starting and keep them in safe place for future reference. Have a great time with your WIKING model!

WIKING-Modellbau GmbH & Co. KG

Introduction

Important!

Please read these instructions carefully. They contain important information for your own safety as well as for the usage and servicing of this

WIKINGCONTROL87

product. For future reference or possible guarantee claims, please keep the instructions in a secure place. This

WIKINGCONTROL87

product has been designed and produced to fulfil current safety standards and is manufactured with permanent quality control checks. The knowledge and experience achieved through manufacture is used in future design and development. For this reason we reserve the right to amend and improve our products wit hout prior notice to enable us to give you, our customer, the best product available at the time of production. Should you find reason for complaint however, please contact your retailer.

Safety Instructions.

• This model should only be used for the pur pose it has been designed for, that is as a toy in closed and dry rooms. Any other usage is inadmissible and possibly dangerous. The manufacturer cannot be made responsible for damage caused by such usage.

The model must be protected from wetness!

• For safety reasons the model must not be used near slopes, stairs, streets, railways, water, ventilators, puddles, sandpits etc.

• Please be sure that the model is first chek ked and switched on by an adult before being played with.

• The batteries must only be recharged by an adult.

• This model complies with the safety regu lations (88/378/ EWG and 89/336/EWG) and has been certified by the TÜV GS. The model can become dangerous for the user if it has been modified by a third person or has not been repaired in accordance with the rules of good workmanship. (e.g. dismantling of ori ginal parts, adding non registered parts, alte red electronic parts, etc.)

• The battery pack of this WIKINGCONTROL87

product is integrated into the vehicle and cannot be removed. A defective battery pack can be exchanged by our service department.

• Only 2.4 GHz radio technology is used to control the model. According to today’s level of scientific knowledge, this radio radiation does not present any risk to health if it is used in the manner intended. The radiation from this model falls far short of the maximum legally permissible transmitting power.

• Although the radio system used has a very reliable level of resistance to interference, the possibility of a loss of quality of radio signal caused by conditions in the area or other radio systems can never be ruled out 100%. A signal that is less than the optimum can redu ce the range of the transmitter.

• Always use a dry and dust free cloth to clean the model and the module.

• Fingers, hair and loose clothing should not come close to the rear axle or the wheels if the motor is switched on (operating switch to "ON“).

• In order to avoid unforeseeable operation of the model, the battery pack should be swit ched off after play.

• Please check the original WIKINGCONTROL87

mains plug regularly for damage. If it is damaged the mains plug may not be used until it has been completely repaired.

• Only the specified battery types should be used to operate the remote control module.

• Use only the recommended batteries and storage battery units to run this model. To be sure that the safety level is upheld per manently, the model should be checked regu larly for any evident damages by an adult.

• Please remember that even when using the module correctly, aches can occur in the hands, arms, shoulders and neck areas or in other parts of the body. (body strain). Should these become permanent or reoccur regularly, (uneasiness, pains, throbbing, itching, deaf ness, burning or stiffness), do not ignore these warning signs. Visit a doctor immedia tely!

Certificate of Guarantee page 38

Page 14

Before operating for the first time:

The battery pack of this WIKINGCONTROL87

model is integrated

into the vehicle and cannot be removed.

If the model is not being used please turn the operating switch to the “OFF“ position.

Charge the battery pack

1) Turn the operating switch of the model to the “OFF“ position.

2) Plug power pack into the socket. LED lights up green to signal that the power pack is in correct working order and that the batte ry pack is ready for char

ging.

3) Please insert the jack at the end of the cable connection of the power pack into the socket provided beneath the

WIKINGCONTROL87

model.

4) The LED on the power pack now turns red. The power pack is being charged.

5) The charging process has finished once the LED on the power pack lights green perma nently.

6) Please remove the jack at the end of the cable connection of the power pack from the socket on the model.

7) Remove power pack from the mains sok ket.

General note: After approx. 500 charging cycles the battery capacity is reduced by approx. 20 %. If during operation the model starts to flash quickly 5times in sequence at intervals of approx. 2 seconds, it can only be driven for a maximum of another 3 minutes. The battery will then be drained and will have to be recharged.

The system start

The

WIKINGCONTROL87

radio technology used in these models is equipped with an automatic connection set up. It is no longer necessary to select channels, as was the case with the various other products. The remote control module and the models form connec tions automatically and are resistant to inter ference from other WIKING models opera ting in the area or devices with other radio technology (e.g. WLAN or Bluetooth). In the interest of a better overview and simpler ope ration the current and future models are divi ded into three (3) different levels:

Level A: trucks / machinery Level B: trailers / low loaders / devices Level C: stationary systems

The LED displays for these three levels, mar ked A, B, and C, can be seen on the remote control module. As soon as the remote con trol and the model are connected together, the model is stored inside the corresponding level in the remote control module for the rest of the playing session. The corresponding key light is on constantly.

This assignment which is conducted as part of the system start up at the beginning of every new play session requires a differentia tion as to whether you are playing with the model(s) on your own or if several people are playing simultaneously with more than one of these models.

If you wish to play on your own with one or more models, please follow the a) instruc tions.

If you wish to operate more than one model with more than one person simultaneously, please follow the b) instructions.

a) One player – one model

Switch on the model. To do this move the on and off switch on the vehicle to the “ON” position. The model flashes and therefore shows that it is ready for operation.

Switch on the remote control module by pressing the logo. The logo lights up red. The remote control module is ready for operation.

Note: N.B.: It is important to keep to the order of

first switching on the model and then the remote control module.

The connection between the model and the remote control module has now been created. This process may take up to five (5) seconds.

The remote control and model are connected once the button of level A (towing vehicle) and the light on the front and back are perma nently lit. The model is stored in the remote control module and is ready to move. The model can then only be operated with this remote control module during this play sequence.

Play can start.

b) Several players – several models

Before starting a play session with several players and several models, the individual players’ systems must be started up. To ensu re that the remote control modules find only the models of the respective individual play

Page 15

er, the individual players must start their systems separately from each other and one after the other. The procedure at the start is then the same as that described under a). Example: 4 people wish to play with 4 WIKINGCONTROL87

models together in one room. In order to guarantee trouble free operation, the systems must be started one after the other. At the start all remote control modules and models must be switched off. Player 1 then switches on his model and then the remote control module. If level LED A lights up for player 1, his system is ready for operation. Only then can player 2 use this procedure. Once the level LED A lights up for this player, it is player 3's turn and then player 4's.

Only by consistently observing this rule can tr

ouble-fr

ee operation be guaranteed.

c) Adding of further models

With the

WIKINGCONTROL87

radio system you can control an almost unlimited number of different models. If you started your system with one or two models and would like to add another model after some time, your remote control module has to find and store this model. Leave the remote control and the models you have operated up to now switched on. Now if you switch on the power of a second model from OFF to ON, the light on this model will be flashing quickly. This is a sign that the model is ready to connect to the remote con trol module. To connect this model now to the remote control module, press the SCAN key. Once the connection has been established, this model will be assigned to the correspon ding LEVEL and is immediately available. During the SCAN the corresponding level key light goes out and it lights up again when a connection has been established. The model stored up to now on this level is not lost but is held in the background. By pressing the corresponding level key, you can now switch between the two models on one level.

Example: If the model to be added is another WIKINGCONTROL87

model, the remote control module saves the vehicle under level A after switching on the model and pressing the SCAN button. During the SCAN process the level A button that has so far been lit goes out. Once the model has connected with the remote control module, the level A button lights up again. The new model is automatically stored by the system such that you can play with this new model immediately. The model last added is always ready for operation. If you would now like to jump between the stored model in the same level, please press the level A key once

(or more frequently if there are more than two models). Every time this button is pressed the next stored model is addressed.

d) Deleting a model from memory

Switching off the remote control module deletes the stored models from the module’s internal memory. Restarting the system as described under instructions a) or b) will add the models again however.

The remote control module

This

WIKINGCONTROL87

model can only

be operated with the

WIKINGCONTROL87

radio remote control module and

SIKUCONTROL32

radio remote control module. This module works with 2.4 GHz radio technology, which in accordance with the level of knowledge today is not harmful to health if used in the manner intended. The assignment of the keys for this model is shown on page 13.

The batteries (4 x type AA) required for ope rating the remote control module are not included in the scope of supply. Pay attention to the markings regarding the arrangement and position of the batteries in the battery chamber. The device should be used in dry rooms and protected against dirt in particu lar dust and humidity. If cleaning is necessa ry, use a dry cloth.

Note on batteries (r

emote-contr

ol module)

The remote control module may only be ope rated with type

batteries. Please check batteries regularly for leakage. Take drained batteries out of the remote control module. Do not attempt to charge non rechargeable batteries. Batteries that are rechargeable must be taken out of the remote control module before they are recharged. Rechargeable bat teries may only be recharged under the super vision of adults. Insert batteries with correct polarity. Do not use different battery types together or mix new and old batteries.

The remote control module’s transmission power may be lower if rechargeable batteries are used. Do not throw used batteries into domestic refuse. Please observe the rules of separate disposal!

Page 16

Safety information

WIKING models are produced in accordan ce with the most up to date safety regula tions. On account of small parts that can be swallowed, they are not suitable for children under 36 months. The minimum age for using this model is 14 years. Please keep the packaging as it contains information from the manufacturer. We reserve the right to make technical modifications and changes in respect of colour. The packaging contains manufacturer's information; please keep it.

May be subject to colour and technical changes. Before playing, please read and keep the operating instructions. The battery should only be charged in dry rooms and under the supervision of adults. Mains plug 230 Volt p 50 Hz.

WIKING-Modellbau GmbH & Co. KG Schlittenbacher Str. 60 58511 Lüdenscheid Deutschland / Germany / Allemagne

www.wiking.de

Page 17

First aid

Here is a list of faults that might arise.

REMOTE CONTROL MODULE

9 Does the model respond? Repeat step 8. If that doesn’t help,

contact service.

8 Switch on the hand-held transmitter

for the model.

Are the corresponding level keys on?

Turn the hand-held transmitter off and on again.

Switch truck / trailer off and on again.

7 Are the batteries properly inserted?

(As per the instructions in the case).

Insert batteries properly. Insert fully charged batteries. If the WIKINGCONTROL87 light

VEHICLE / STORAGE BATTERY

2 Does the light flash constantly? Step 3. Step 5.

model to power pack and turn switch on model

to OFF. Is the control LED on the power pack

red?

3 Is the model’s battery pack charged? Connect

Step 4. Model is being charged. If the control lamp of the power pack is

4 Is the power pack plugged into the socket? Plug in. Contact dealer service.

6 Is the WIKING indicator light on? Step 7. Step 8.

5 Is the module switched on? Press the WIKING indicator light key.

The WIKING indicator light is on.

1 Is the model switched on? Change position from “OFF“ to “ON“ at the model. Step 2.

NO YES

green, the charging process has been completed. Turn switch on

Step 9.

still does not flash, check with dealer service.

Step 6

the model from OFF to ON. Repeat Step 2.

Page 18

FAQ

You will find descriptions of the faults here.

Change/charge batteries/storage batteries in the hand-held

transmitter.

Charge storage battery in the model.

Switch off and on again or run scan on the hand-held transmitter

(new connection set-up).

Switch model off and on again.

Change/charge batteries/storage batteries in the hand-held

transmitter.

Charge storage battery in the model.

Switch off and on again or run scan on the hand-held transmitter

(new connection set-up).

Switch model off and on again.

Switch off and on again or run scan on the hand-held transmitter

(new connection set-up).

Switch model off and on again.

Although the corresponding level key light is not on, the model is

functioning properly.

Switch off and on again or run scan on the hand-held transmitter

(new connection set-up).

Switch model off and on again.

Otherwise, switch off and on again or run scan on the hand-held

transmitter (new connection set-up).

Switch model off and on.

Battery/storage battery voltage is too low.

Transmission fault.

FAU LT CAUSE FAULT ELIMINATION

No connection between the hand-held transmitter and

the model.

Battery/storage battery voltage is too low.

Transmission fault.

Malfunctioning in the model on (jerking in steering,

movement in engine without the corresponding keys on

the hand-held transmitter being activated).

Transmission fault

(The vehicle could not be assigned to the right level).

The corresponding level key light is not on although

there is a connection to the model.

Transmission fault

(The vehicle could be assigned to the right level

but a connection could not be established).

The corresponding level key light is on but there

is no connection to the model.

Fault in connection and transmission. Press through the corresponding level keys again.

When switching through the stored models, it is not

possible to establish a connection.

Page 19

Bus urbain – MAN Lion’s City A78

Vérifier, lors du déballage du modèle, qu'au cun défaut dû au transport n'est à signaler. Dans le cas contraire, s’adresser au

revendeur. Pour mieux comprendre des symboles, se reporter à la page 3.

MAN Lion’s City A78, module de télécommande,

et transfo + fil de connexion

Page 20

Avant le premier démarrage : Recharger les accus

N’utiliser que l’original transfo et fil.

SCAN

LEVEL

Le module de télécommande radio

Les piles nécessaires au service du module de télécommande (4 x type AA) ne sont pas fournies.

Page 21



Bravo!

Vous venez d’acquérir un jouet très haut de gamme. Avant sa mise en marche, veuillez con sulter attentivement cette notice et la conserver en lieu sûr. La stricte observation des indications et des conseils qu’elle contient vous assurera une uti lisation optimale de votre télécommande WIKING. Et maintenant à vous de jouer!

WIKING-Modellbau GmbH & Co. KG

Introduction

Attention

Avant la toute première utilisation, veuillez lire très attentivement le mode d’emploi. Il contient des instructions essentielles qui garantiront à la fois votre sécurité et le bon fonctionnement de votre R/C WIKING. Conservez précieusement cette notice, elle pourrait vous être utile plus tard, au cas où vous devriez faire jouer la garantie. Le WIKINGCONTROL87 a été fabriqué con formément aux normes de sécurité actuelle ment en cours et satisfait aux exigences techni ques les plus pointues.

outefois, la technique évoluant sans cesse, nous nous réservons le droit d’apporter au modèle des améliorations ou des modifications sans préavis; ceci dans le but de toujours offrir aux amateurs de SIKU des jouets de haute qualité. Si malgré nos efforts vous rencontrez des difficultés, il vous suffira de vous adresser à votre spécialiste en jouets habituel.

Consigne de sécurité. Précautions d’emploi.

• Ce modèle a été conçu comme un jouet et doit être utilisé comme tel, dans un local fermé et sec. Toute dérogation à ce principe pourrait entraîner de graves dommages qui ne sauraient être imputés au fabricant.

• Le modèle doit être tenu à l’abri de toute source d’humidité. S’assurer que la mise en fonction du jouet a été correctement effectuée et contrôlée par un adulte.

• Pour des raisons de sécurité, ne pas utiliser le tracteur dans les escaliers, dans des rues pentu es, sur des rails, dans des bacs à sable ou des flaques d’eau.

• Le WIKINGCONTROL87 répond aux nor mes de sécurité 88/398/EWG et 89/336/EWG. Il a été testé et certifié conforme par le

TÜV GS. Il ne peut présenter un danger quelconque que s’il a fait l’objet de manipulations hasar deuses, réparation de fortune, démontage, ou modification du circuit électronique.

• L

’accumulateur de ce produit WIKING CONTROL87 est intégré dans le véhicule et ne peut pas être retiré. Notre service après vente peut échanger un accumulateur défectueux.

•

Bien que le système radio mis en œuvre soit très sûr contre les parasites, il n’est pas possible d’exclure à 100% une perte de qua lité du signal radio en raison des dispositions locales et d’autres systèmes radio. Un signal radio qui n’est pas optimal peut occasionner une diminution de la portée.

• La technique radio à une fréquence de 2,4 GHz est utilisée pour la commande du modèle. Dans le cas d’une utilisation conforme aux dis positions, aucun préjudice pour la santé prove nant du rayonnement radio n’est connu selon les connaissances scientifiques actuelles. Dans ce modèle, la puissance d’émission maximale admissible est de loin inférieure à la valeur autorisée par le législateur.

• Le rechargement des batteries doit être effec tué par un adulte.

• Ne pas mettre les doigts, les cheveux ou des vêtements pendants à proximité de l’axe arriè re ou des roues, quand le modèle miniature est allumé (commutateur de service sur „ON“).

• Afin d’éviter une mise en marche involontai re du modèle miniature, déconnecter l’accumu lateur une fois le service terminé.

• Contrôler régulièrement la fiche de secteur WIKINGCONTROL87 afin de détecter d’éventuels endommagements. En cas de dom mage, la fiche de secteur ne doit pas être utili sée jusqu’à sa réparation complète.

• Utiliser uniquement les types de pile indiqués pour le service du module de télécommande.

Certificat de garantie page 38

Page 22

Avant le premier démarrage:

L’accumulateur de ce modèle miniature WIKINGCONTROL87 est intégré dans le véhicule et ne peut pas être retiré. V

euillez placer le commutateur de service sur la position „OFF“ quand vous n’utilisez pas la miniature.

Charge de l’accumulateur

1) Placer le commutateur de service du modèle miniature sur la position „OFF“.

2) Enficher le bloc d’alimentation dans la prise. La LED verte qui s’allume indique le bon état du bloc d’alimentation et la disposition de l’ac cumulateur pour la char

ge.

3) Enficher la fiche à jack à l’extrémité du câble du bloc d’alimentation dans la douille prévue à cet ef

fet en dessous du modèle minia

ture WIKINGCONTROL87.

Au bloc d’alimentation, la LED commute

maintenant au rouge. L

’accumulateur est

chargé.

5) L’opération de charge est terminée quand la LED du bloc d’alimentation s’allume en per manence en vert.

6) Retirer ensuite la fiche à jack à l’extrémité du câble du bloc d’alimentation de la douille du modèle miniature.

7) Retirer le bloc d’alimentation de la prise.

Remarque d’ordre général : la capacité de l’accu se réduit approximativement de 20% après environ 500 cycles de charge. Si le modèle commence à clignoter rapidement 5 fois de suite à intervalles d’environ 2 secon des alors qu’il est en marche, vous pouvez encore rouler pendant 3minutes au maximum. Ensuite, l’accu sera vide et doit être rechargé.

Le démarrage du système

La technique de radio WIKINGC

NTROL87

utilisée dans ces modèles est équipée d’un éta blissement automatique de la liaison. Il n’est plus nécessaire de choisir le canal, comme cela est le cas dans dif

férents autres produits. Le module de télécommande et les modèles éta blissent entre eux une liaison de manière auto nome et sont insensibles aux parasites par rap port aux autres modèles

WIKING qui se dépla cent dans la pièce ou aux appareils dotés d’au tres technologies radio (par exemple WLAN ou Bluetooth). Les modèles actuels et futurs sont répartis dans trois catégories différentes dans le but d’une meilleure vue d’ensemble et d’un maniement plus simple.

Catégorie A : véhicules tracteurs / machines Catégorie B : remorques / semi remorques /

appareils

Catégorie C : installations stationnaires

ous pouvez voir les af

fichages à LED associés à ces trois catégories et caractérisés par les let tres A, B et C sur le module de télécommande. Dès que le module de télécommande et les modèles sont reliés entre eux, le modèle est mémorisé dans le module de télécommande au sein de la catégorie correspondante pendant la durée de la séquence de jeu. La touche corres pondante s’allume en permanence.

Cette attribution qui est exécutée dans le cadre du démarrage du système au début de chaque nouvelle séquence de jeu, exige une différen ciation, à savoir si l’utilisateur est le seul à jouer avec le modèle (les modèles) ou si plusieurs personnes font rouler simultanément plusieurs modèles.

Veuillez suivre les indications figurant dans la rubrique a) si vous voulez jouer seul avec un ou plusieurs modèles. Veuillez suivre les indications figurant dans la rubrique b) si plusieurs personnes souhaitent faire fonctionner plusieurs modèles en même temps.

a) Un joueur – un modèle miniature

Allumez le modèle miniature. Placez pour cela le commutateur marche/arrêt du véhicule sur la position „ON“. Le modèle miniature clignote et montre ainsi qu’il est prêt à fonctionner.

Allumez le module de télécommande en appuyant sur le logo rouge. Le logo s’allu me en rouge. Le module de télécommande est prêt à fonctionner.

NOTE: il est absolument nécessaire de respecter l’ordre d’allumage, tout d’abord le modèle miniature et ensuite le module de télé commande.

La connexion entre le modèle miniature et le module de télécommande est maintenant éta blie. Cette opération peut durer jusqu’à cinq (5) secondes.

La connexion entre la télécommande et le modèle miniature est établie quand la touche Level A (véhicule de traction) ainsi que l’éclai rage de marche à l’avant et à l’arrière sont allu més en permanence. Le modèle miniature est mémorisé dans le module de télécommande et est prêt à marcher. Le modèle miniature ne peut être alors commandé pendant cette séquence de jeu qu’avec ce module de télécommande.

Le jeu peut commencer.

b) Plusieurs joueurs – plusieurs modèles miniatures

Les systèmes des participants individuels doi

Page 23

vent être démarrés avant le commencement d’une séquence de jeu avec plusieurs joueurs et plusieurs modèles. Afin de garantir que les modules de télécommande ne trouvent que les modèles du joueur individuel respectif, il est nécessaire que les divers participants démar rent leurs systèmes séparément l’un de l’autre et l’un après l’autre. La procédure de démarra ge est alors identique à celle qui est décrite dans la rubrique a). Exemple : 4 personnes veulent jouer ensemble avec 4 modèles miniatures WIKINGCONTROL87 dans une pièce. Afin de garantir un service sans faille, les systèmes doivent être démarrés les uns après les autres. Au départ, tous les modules de télécommande et les modèles miniatures doivent être éteints. Le joueur 1 allume alors son modèle miniature et ensuite le module de télécommande. Si pour le joueur 1, la LED de Level

A s’allume, son système est alors prêt au service. Le joueur 2 peut ensuite effectuer la procédure. Quand la LED de Level A s’allume également, c’est ensuite le tour du joueur 3 et ensuite du joueur 4.

Seul le respect conséquent de cette règle per met de garantir un service sans perturbations.

c) Ajout de nouveaux modèles

Le système radio WIKINGCONTROL87 vous permet de commander un nombre pratiquement illimité de modèles dif

férents. Si vous avez démarré votre système avec un ou deux modè les et si vous voulez ajouter un autre modèle après un certain temps, votre module de télé commande doit trouver et mémoriser ce modè le. Laissez la télécommande et les modèles avec lesquels vous avez joué jusqu’alors dans l’état enclenché. Si vous positionnez maintenant le commutateur de service sur l’accu du modèle à ajouter, de la position «OFF» sur «ON», l’éclairage du modèle va se mettre à clignoter rapidement. Cela indique que le modèle est prêt à se relier avec le module de télécommande. Appuyez sur la touche SCAN pour relier alors ce modèle au module de télécommande. Dès que la communication est établie, ce modèle est attribué à la CATEGORIE correspondante et est immédiatement disponible. Pendant la pro cédure d’exploration (SCAN), la touche de catégorie correspondante s’éteint et s’allume à nouveau après l’établissement correct de la liaison. Le modèle mémorisé jusqu’alors sur cette catégorie n’est pas perdu, mais il est maintenu en arrière plan. Sur pression de la touche de catégorie correspondante, vous pou vez désormais commuter entre les deux modè les d’une catégorie. Exemple : si le modèle ajouté est une autre modéle WIKINGCONTROL87, le module de télécommande mémorise, après l’allumage du modèle miniature et la pression de la touche

SCAN, le véhicule au Level

A. Pendant l’opé

ration SCAN, la touche de LEVEL

A jusqu’à présent allumée s’éteint. Si le modèle minia ture et le module de télécommande sont reliés, la touche de Level A s’allume de nouveau. Le nouveau modèle miniature est ainsi mémo risé automatiquement par le système afin que vous puissiez tout de suite faire rouler ce nou veau modèle miniature. C’est toujours le der nier modèle ajouté qui est prêt à rouler. Si vous souhaitez maintenant commuter entre les modèles miniatures mémorisés au même niveau, veuillez appuyer une fois (ou plusieurs fois si vous avez plus de deux modèles minia tures) sur la touche de Level A. A chaque pres sion de cette touche, vous allez au modèle miniature suivant respectivement mémorisé.

d) Effacement du modèle de la mémoire

Il suffit d’éteindre le module de télécommande pour que les modèles mémorisés soient effacés de la mémoire interne du module. Toutefois, un nouveau démarrage du système, tel qu’il est décrit dans la rubrique a) ou b) ajoute à nou veau les modèles.

Le module de télécommande

Le fonctionnement de ce modèle WIKING

NTROL87 est possible exclusivement avec

le module de télécommande radio

WIKING. Ce module travaille avec une technologie radio de 2,4GHz qui, selon les connaissances actuel les, ne peut pas provoquer de préjudices envers la santé dans le cas d’une utilisation conforme aux dispositions. L

’affectation des touches

pour ce modèle est représentée à la page 21.

Les piles nécessaires au fonctionnement du module de télécommande (4 piles du type AA) ne font pas partie du contenu de la livraison. Respecter l’identification concernant l’agence ment et la position des piles dans le comparti ment de piles. L’appareil doit être utilisé dans des locaux secs et être protégé contre les sale tés en particulier la poussière et l’humidité. Si nécessaire, nettoyer avec un chiffon sec.

Remarque concernant les piles (module de télécommande)

Le module de télécommande doit être mis en service uniquement avec des piles du type

AA. Vérifier régulièrement si les piles ne perdent pas de leur liquide. Retirer les piles vidées du module de télécommande. Il est interdit de rechar

ger des piles qui ne sont pas rechargeab les. Retirer les piles rechargeables du module de télécommande avant la recharge. Charger les piles rechargeables uniquement sous la sur veillance de personnes adultes. Mettre les piles en place en respectant la polarité correcte. Il est interdit d’utiliser conjointement des piles de

Page 24

types différents ainsi que des piles neuves et usées. Si des piles rechargeables sont utilisées, il se peut que la puissance d’émission du module de télécommande baisse. Ne pas jeter les piles usées dans les ordures ménagères. Respecter les prescriptions spéciales de mise au rebut !

Notes de sécurité

Les miniatures WIKING sont fabriquées conformément aux toutes dernières directi ves de sécurité. Elles ne sont pas approprié es pour les enfants de moins de 36 mois en raison des petites pièces qui peuvent être avalées. L’âge minimum pour l’utilisation de la miniature est 14 ans. L’emballage con tient les indications du fabricant, veuillez le conserver. Nous nous réservons le droit de procéder à des modifications des couleurs et à des modifications techniques.

L’emballage

fournit les indications du fabricant, nous vous

prions de le conserver. Nous nous réservons le droit de procéder à des modifications des cou leurs et à des modifications techniques. Nous vous prions de lire la notice d’utilisation et de la conserver. L’opération de charge ne peut être effectuée que dans des pièces sèches. La charge des accumulateurs ne doit avoir lieu que sous la surveillance d’adultes. Tension nominale afin de détecter 230 Volts p 50 Hz.

WIKING-Modellbau GmbH & Co. KG Schlittenbacher Str. 60 58511 Lüdenscheid Deutschland / Germany / Allemagne

www.wiking.de

Page 25

Aide et conseils à l’utilisateur

Vous trouverez en cette page une liste de petites pannes dues à une erreur de manipulation, que vous pourrez certainement résoudre par vous-même.

VÉHICULE / ACCUMODULE DE COMMANDE

9 Le modèle réagit-il ? Recommencer l’étape 8.

Sinon, contacter le service après-vente.

8 Enclencher l’émetteur manuel. Enclencher le

modèle.

Les touches de catégorie correspondantes

sont-elles allumées ?

Eteindre l’émetteur manuel et l’enclencher à

nouveau. Eteindre et allumer le modèle.

4 Le chargeur est – il branché sur le secteur? Le brancher. Contacter votre revendeur.

7 Les piles ont-elles été insérées correctement? Insérer les piles comme indiqué dans le boîtier en

respectant les polarités.

6 Le témoin de contrôle WIKING est-il allumé ? Etape 7. Etape 8.

5 Le module est – il allumé? Appuyer sur le bouton avec le témoin de contrôle

le miniature sur la position OFF. Est-ce que la LED de

contrôle du bloc d’alimentation s’allume en rouge ?

WIKING. Le témoin de contrôle WIKING s’allume.

chargé ? Connecter le modèle miniature au bloc

d’alimentation et placer le commutateur sur le modè-

Est-ce que l’accumulateur de ce modèle miniature est

Etape 4. Le modèle miniature est chargé. Quand la lampe de contrôle

2 L’éclairage clignote-t-il durablement ? Etape 3. Etape 5.

1 Le modèle est-il enclenché ? Remettre sur OFF. Etape 2.

NON OUI

Etape 9.

reste éteint contacter votre revendeur.

Insérer les piles neuves, si le

WIKINGCONTROL87 voyant

du bloc d’alimentation s’allume en vert, l’opération de charge

est terminée. Commuter le commutateur du modèle miniature

Etape 6.

de OFF à ON. Répéter l’opération 2.

Page 26

FAQ

Voici un tableau avec des pannes possibles.

Remplacer/recharger les piles/les accus dans l’émetteur manuel.

Remplacer/recharger les piles/les accus dans le modèle.

Eteindre et ré-enclencher ou SCAN de l’émetteur manuel (la liaison

est établie une nouvelle fois).

Eteindre et ré-enclencher le modèle.

Remplacer/recharger les piles/les accus dans l’émetteur manuel.

Remplacer/recharger les piles/les accus dans le modèle.

Eteindre et ré-enclencher ou SCAN de l’émetteur manuel (la liaison

est établie une nouvelle fois).

Eteindre et ré-enclencher le modèle.

Eteindre et ré-enclencher ou SCAN de l’émetteur manuel (la liaison

est établie une nouvelle fois).

Eteindre et ré-enclencher le modèle.

Le modèle est en état de fonctionnement à 100% bien que la

touche de catégorie correspondante ne soit pas allumée.

Eteindre et ré-enclencher ou SCAN de l’émetteur manuel (la liaison

est établie une nouvelle fois).

Eteindre et ré-enclencher le modèle.

Sinon, éteindre et ré-enclencher ou SCAN de l’émetteur manuel

(la liaison est établie une nouvelle fois).

Eteindre et ré-enclencher le modèle.

La tension de la pile ou de l’accu est trop basse.

Erreur de transmission.

ERREUR ORIGINE POSSIBLE ELIMINATION DE L’ERREUR

Aucune liaison n’est établie entre l’émetteur manuel et un

modèle.

La tension de la pile ou de l’accu est trop basse.

Erreur de transmission.

Des défauts de fonctionnement se présentent dans le

modèle (secousse dans la direction, le moteur sans que

les touches correspondantes sur l’émetteur manuel soi-

ent actionnées.

Erreur de transmission (le véhicule n’a pas pu être

attribué à la catégorie correspondante).

La touche de catégorie correspondante n’est pas

allumée bien qu’une liaison soit établie avec le modèle

Erreur de transmission (le véhicule n’a pas pu être

attribué à la catégorie correspondante, et aucune

liaison n’est établie).

Erreur de liaison ou de transmission. Appuyer à nouveau sur les touches de catégorie correspondantes.

La touche de catégorie correspondante est allumée, mais

aucune liaison n’est établie avec le vmodèle.

Impossible d’établir une liaison en commutant les

modèles mémorisés.

Page 27

Lijnbus – MAN Lion’s City A78

Controleer de inhoud van de verpakking op schade wanneer u het model uit de verpak king haalt. Als u een beschadiging ontdekt,

dient u zo snel mogelijk contact op te nemen met uw speciaalzaak. Op blad 3 van de oms lag vindt u een exacte uitleg van de picto grammen.

MAN Lion’s City A78, model met afstandsbesturing,

niet

Page 28

Voor de eerste start: accu’s opladen

SCAN

LEVEL

Radiografische afstandsbesturing

De voor de afstandbediening te gebrui ken batterijen (4 x type AA) worden niet meegeleverd.

Page 29



Gefeliciteerd!

U hebt een kwalitatief hoogwaardig product gekocht. Op de volgende pagina's wordt uit gelegd hoe u dit model op correcte wijze gebruikt. Lees de handleiding voordat u begint aan dachtig door en bewaar deze voor naslagdo eleinden op een veilige plek. V

eel plezier met uw WIKING model!

WIKING-Modellbau GmbH & Co. KG

Inleiding

Belangrijk!

Lees deze handleiding aandachtig door. Dit document bevat belangrijke informatie met betrekking tot uw eigen veiligheid en voor het gebruik en onderhoud van dit WIKINGCONTROL87 product. Bewaar deze handleiding voor naslagdoelein den of mogelijke garantieaanspraken op een veilige plaats. Dit WIKINGC

NTROL87 product is ontwor

pen en geproduceerd om aan de geldende vei ligheidsnormen te voldoen en tijdens de pro ductie worden permanent kwaliteitscontroles uitgevoerd. De bij de productie verworven ken nis en ervaring worden gebruikt voor toekom stige ontwerp en ontwikkelingsdoeleinden. Om deze reden behouden we ons het recht voor om onze producten zonder kennisgeving voo raf te wijzigen en te verbeteren en ons zo in staat te stellen u, de klant, een product te bie den dat op het moment van productie zo goed mogelijk is.

Als u echter reden tot klagen hebt,

kunt u contact opnemen met uw speciaalzaak.

Veiligheidsaanwijzingen

• Dit model mag alleen worden gebruikt voor het doeleinde waarvoor het is ontworpen, namelijk als speelgoed en in afgesloten, droge ruimten. Alle andere gebruiksdoeleinden zijn niet toegestaan en mogelijk gevaarlijk. De pro ducent kan niet verantwoordelijk worden gesteld voor schade die door onjuist gebruik kan worden veroorzaakt.

• dient te voorkomen dat het model nat wordt.

• Om veiligheidsredenen mag het model niet worden gebruikt in de buurt van hellingen, trappen, straten, spoorwegen, water, ventilato ren, poelen, zandkuilen, enzovoort.

• Interferentie door infrarode verlichting (bijvoorbeeld zonlicht, sterke lampen met een hoog infrafoodgehalte, elektrische infrarode warmtebronnen of lampen met rood licht). Dit soort bronnen kunnen leiden tot interferentie met het infrarode signaal, waardoor het ont vangstbereik van de bedieningmodule aanzien lijk kan worden gereduceerd.

• Zorg dat het model eerst wordt gecontroleerd en door een volwassene wordt ingeschakeld,

voordat met het model wordt gespeeld.

• De batterijen mogen alleen door volwassenen worden opgeladen.

• Dit model is conform de veiligheidsvoor schriften (88/378/EWG en 89/336/EWG) en is goedgekeurd door de TÜV GS. Het model kan de gebruiker in gevaar brengen als het door derden wordt aangepast of als het niet met goed vakmanschap wordt gerepareerd (dat wil zeg gen doordat originele onderdelen worden ver wijderd of niet geregistreerde onderdelen of gewijzigde elektronische onderdelen, enzo voort, worden gebruikt).

• De accu van dit WIKINGCONTROL87 pro duct is in het voertuig geïntegreerd en kan er niet uit worden gehaald. Een defecte accu kan door onze serviceafdeling worden vervangen.

•

Voor de besturing van dit model wordt gebruik gemaakt van infraroodtechnologie. Voor zover op dit moment bekend, bestaat er geen gevaar wanneer u dit model gebruikt op de wijze die in deze handleiding wordt beschreven.

• Leg uw kinderen uit hoe ze dit model op cor recte wijze gebruiken en vertel wat de moge lijke gevaren zijn, die worden beschreven in deze handleiding.

• Gebruik altijd een droge en stofvrije doek om het model en de afstandsbediening te reinigen.

• Houd er rekening mee dat het model nooit van de vloer mag worden opgetild wanneer de wielen draaien.

• Houd bij een ingeschakeld model (aan/uit schakelaar op „ON“) vingers, haren en losse kleding uit de buurt van de achteras of de wie len.

• Om het onbedoeld in werking zetten van het model te voorkomen, dient de accu na spelbe ëindiging te worden uitgeschakeld.

• Controleer a u.b. regelmatig of de originele netstekker van de WIKINGCONTROL87 niet is beschadigd. Bij beschadiging mag de netste ker niet meer gebruikt worden voordat deze geheel gerepareerd is.

•

oor het gebruik van de afstandsbediening mogen uitsluitend de aangegeven typen batteri jen worden gebruikt.

• Als u ervoor wilt zorgen dat het veiligheids niveau permanent op peil blijft, dient het model regelmatig door een volwassene op zichtbare schade te worden gecontroleerd.

• Denk eraan dat ook wanneer u het model cor rect gebruikt, u pijn in de handen, armen, schouder, nekstreek en andere lichaamsdelen kunt krijgen (door overbelasting van het lichaam). Als deze verschijnselen (ongemak, pijn, kloppen, jeuk, doofheid, branderig gevoel of stijfheid) zich permanent voordoen of regel matig optreden, mag u deze tekenen niet nege ren. Raadpleeg direct een arts!

Garantiecertificaat pagina 38

Page 30

Voor de eerste start:

De accu van dit

WIKINGCONTROL87 model is in het voertuig geïntegreerd en kan er niet worden uitgehaald.

Als het model niet gebruikt wordt, dient de aan/uitschakelaar op „OFF“ te worden gezet.

laden van de accu

1) Aan/uitschakelaar van het model op „OFF“ zetten.

2) Netadapter in het stopcontact steken. Een groen oplichtend ledje geeft aan dat de net adapter correct functioneert en de accu gereed is om te worden opgeladen.

3) Het stekkertje aan het kabeluiteinde van de netadapter in de daarvoor bestemde aans luitbus aan de onderzijde van het

WIKING

CONTROL87

model steken.

4) Het ledje op de netadapter licht nu rood op. De accu wordt geladen.

5) Het laadproces is gereed zodra het ledje op de adapter weer continu groen brandt.

6) Het stekkertje aan het kabeluiteinde van de netadapter voorzichtig uit de aansluitbus van het model trekken.

7) Netadapter uit het stopcontact nemen.

Opmerking: na ca. 500 oplaadcycli zal de capaciteit van de accu’

s met ca. 20 % zijn verminderd. Zodra het model bij gebruik met een interval van 2seconden 5 maal snel na elkaar knip pert, kan nog maximaal 3 minuten worden doorgereden. Daarna is de accu leeg en moet hij worden opgeladen.

De systeemstart

Bij de

WIKINGCONTROL87

radiografische techniek die in deze modellen wordt gebruikt, wordt de verbinding automatisch opgezet. Het kiezen van een kanaal, zoals bij verschillende andere producten, is niet meer nodig. De afstandsbediening en het model worden automatisch verbonden en functio neren storingsvrij in combinatie met andere WIKING modellen in dezelfde ruimte of met andere zendsystemen (bijvoorbeeld WLAN of Bluetooth). V

oor een beter overzicht en eenvoudiger bediening worden de huidige en toekomsti ge modellen in drie verschillende niveaus ingedeeld.

Niveau A:

Trekkende voertuigen / machines

Niveau B:

Aanhangers / opleggers / apparatuur

Niveau C:

Stationaire installaties Op de afstandsbediening geven LED jes deze drie niveaus, A, B en C genoemd, aan. Zodra de afstandsbediening en het model met elkaar zijn verbonden, wordt het model voor de duur van de speelperiode in het overeenkomstige niveau in het geheugen van de afstandsbediening opgeslagen. De desbetreffende toets brandt continu. Deze toewijzing wordt bij iedere systeem start aan het begin van een nieuwe speelpe riode uitgevoerd en maakt het mogelijk onderscheid te maken of de gebruiker met het model/de modellen alleen speelt of dat er meerdere personen tegelijkertijd met meer dere modellen rijden. Als u alleen met een of meerdere modellen speelt, volg dan de aanwijzingen in rubriek a). Als u met meerdere personen tegelijkertijd meerdere modellen bedient, volg dan de aanwijzingen in rubriek b).

a) Een speler – een model

Het model inschakelen door de aan/uitscha kelaar op „ON“ te zetten. De verlichting van het model knippert en geeft zo aan dat het model gereed is voor gebruik. De afstandsbediening wordt ingeschakeld door op het logo te drukken. Het logo gaat nu rood branden, de afstandsbediening is gereed voor gebruik.

OPMERKING: De volgorde, eerst het model inschakelen en vervolgens de afstandsbediening, dient absoluut te worden aangehouden.

Nu wordt de verbinding tussen model en afstandsbediening tot stand gebracht. Dit proces kan tot vijf (5) seconden duren.

De verbinding tussen afstandsbediening en model is gerealiseerd zodra de knop niveau A (trekkend voertuig) alsmede de verlich ting aan de voor en achterzijde continu branden. Het model is in het geheugen van de afstandsbediening opgeslagen; er kan nu mee worden gereden. Tijdens deze speelpe riode kan het model alleen met deze afstandsbediening worden bestuurd.

Het spel kan beginnen.

b) Meerdere spelers – meerdere modellen

Voordat met een speelperiode met meerdere spelers met meerdere modellen kan worden begonnen, moeten de systemen van iedere deelnemer worden opgestart. Om er voor te zorgen dat de afstandsbedieningen alleen de modellen van de betreffende deelnemers vinden, dient iedere deelnemer apart en na

Page 31

elkaar zijn systeem op te starten. De start procedure is gelijk aan wat in rubriek a) is geschreven. Voorbeeld: 4 personen willen met vier

WIKINGCONTROL87

modellen samen in een ruimte spelen. Om en sto ringsvrij spelverloop te garanderen, dienen de systemen na elkaar te worden gestart. V

oordat er kan worden begonnen, dienen alle afstandsbedieningen en modellen te zijn/worden uitgeschakeld. Speler 1 scha kelt nu zijn model in vervolgens de afstands bediening. Zodra bij speler 1 het ledje van niveau A gaat branden, is zijn systeem gereed voor gebruik. Pas daarna kan speler 2 de procedure in gang zetten. Als ook hier het ledje van niveau A gaat branden, is speler 3 aan de beurt en vervolgens speler 4.

Een storingsvrij spel is alleen mogelijk als bovengenoemde regel consequent wordt aangehouden.

c) Toevoegen van andere modellen

Het

WIKINGCONTROL87

radiografische systeem kan een bijna onbeperkt aantal van modellen aansturen. Indien het systeem met een of twee modellen is opgestart en een ander model dient te worden toegevoegd, dan moet de afstandsbediening dit model vinden en opslaan. Laat de afstandsbediening en de modellen waarmee tot zover gereden is aanstaan. Door de schakelaar op de accu van het vol gende model van OFF op ON te stellen, zal de verlichting van het model snel gaan knip peren. Dat is het signaal dat het model gereed is om met de afstandbediening te worden verbonden. Om deze verbinding tot stand te brengen, dient de SCAN knop te worden ingedrukt. Na een succesvolle ver binding zal dit model worden toegevoegd aan het overeenkomstige niveau en is direct beschikbaar

. Tijdens de SCAN procedure dooft de desbe treffende niveauknop en gaat na het succes vol tot stand brengen van de verbinding weer branden. Het tot dat moment opgesla gen model gaat niet verloren, maar blijft op de achtergrond aanwezig. Door het drukken op de niveauknop kan tussen de beide modellen in dat niveau worden gewisseld. Voorbeeld: als het toe te voegen model een andere

WIKINGCONTROL87

is, dan wordt het model in de afstandsbediening opgesla gen in niveau A door het inschakelen van het model en het drukken op de SCAN toets. Tijdens het scanproces dooft het tot dan brandende ledje van de niveau A toets. Als de verbinding tussen model en afstandsbe diening gereed is, gaat de niveau A toets opnieuw branden. Het nieuw toegevoegde model wordt automatisch in het geheugen opgeslagen op zodanige wijze dat direct met

dit model kan worden gereden. Het laatst toegevoegde model is altijd gereed om mee te rijden. Om tussen de opgeslagen modellen in het zelfde niveau heen en weer te schakelen, dient eenmalig (bij meer dan twee modellen meerdere keren) op de niveau A toets te worden gedrukt. Door het drukken op deze toets wordt iedere keer het volgende opges lagen model aangesproken.

d) Een model uit het geheugen wissen

Door het uitschakelen van de afstandsbedie ning worden de opgeslagen modellen uit het interne geheugen van het model gewist. Opnieuw opstarten van het systeem zoals beschreven in rubriek a) of b) voegt model len opnieuw toe.

De afstandsbediening

Het gebruik van dit

WIKINGCONTROL87

model is alleen mogelijk met de

WIKING radiografische afstandsbediening. Deze afstandsbediening maakt gebruik van 2,4 Ghz radiografische techniek die volgens de huidige kennis

bij gebruik in overeenstem ming met de voorschriften geen gezond heidsrisico’s veroorzaakt. De indeling van de knoppen voor dit model wordt op pagina 29 uitgelegd.

De voor de werking van de afstandsbedie ning noodzakelijke batterijen (4 x type AA) worden niet meegeleverd. Er moet op wor den gelet dat de batterijen in het batterijvak worden geplaatst zoals staat aangegeven. Het apparaat mag alleen in een droge ruim te worden gebruikt en moet beschermd wor den tegen vuil, in het bijzonder door stof en vocht. Zonodig met een droge doek reini gen.

Opmerkingen over batterijen (afstandsbediening)

De afstandsbediening mag alleen worden gebruikt met batterijen van het type

AA. Batterijen a.u.b. regelmatig op leeglopen controleren. Lege batterijen uit de afstands bediening nemen. Niet oplaadbare batterijen mogen niet worden opgeladen. Oplaadbare batterijen voor het opladen uit de afstands bediening halen. Oplaadbare batterijen a.u.b. alleen onder toezicht van volwassenen opladen. Bij het plaatsen van batterijen op de polariteit letten.

Verschillende typen bat terijen of oude en nieuwe batterijen mogen niet door elkaar heen worden gebruikt. Bij het gebruik van oplaadbare batterijen kan het zendvermogen van de afstandsbediening afnemen. Lege batterijen mogen niet bij het

Page 32

huishoudelijke afval. Hiervoor gelden afzonderlijke inzamelvoorschriften!

Veiligheidsaanwijzingen

WIKING modellen worden volgens de nieuwste veiligheidsbepalingen vervaar digd. Niet voor kinderen jonger dan 36 maanden geschikt op grond van kleine onderdelen die ingeslikt kunnen worden. De minimum leeftijd voor het gebruik van het model is 14 jaar

. De verpakking bevat aan wijzingen van de fabrikant, a.u.b. bewaren. W

ijzigingen in techniek of kleurstelling voorbehouden. Op de verpakking zijn aan wijzingen van de fabrikant vermeld en deze dienen te worden bewaard. Wij behouden ons het recht voor om wijzigingen in tech niek of kleurstelling door te voeren.

Voordat met spelen kan worden begonnen, dient eerst de gebruiksaanwijzing te worden gelezen. Het verdient aanbeveling deze te bewaren. Het opladen mag alleen in droge ruimtes plaatsvinden. Batterijen mogen alleen onder toezicht van volwassenen wor den opgeladen. Nominale spanning van

niet

230 Volt/50 Hz.

WIKING-Modellbau GmbH & Co. KG Schlittenbacher Str. 60 58511 Lüdenscheid Deutschland / Germany / Allemagne

www.wiking.de

Page 33

Eerste hulp

Hieronder staat een overzicht waarmee eventueel voorkomende storingen kunnen worden opgelost.

VOERTUIG / ACCUAFSTANDSBEDIENING

4 Is de voedingskabel aangesloten op het lichtnet? Steek de stekker in het stopcontact. Neem contact op met de klantenservice van de dealer.

7 Zijn de batterijen correct geplaatst? (Volgens de

aanwijzingen in het batterijvak.)

Plaats de batterijen op de correcte wijze. Plaats volledig opgeladen batterijen.

Gaan de overeenkomstige niveauknoppen bran-

den?

model.

8 Handzender inschakelen. model inschakelen.

Handzender uit- en opnieuw inschakelen van

9 Reageert de model? Stap 8. herhalen.

Anders contact opnemen met de klantenservice van

de dealer.

6 Brandt het WIKING-controlelampje? Stap 7. Stap 8.

5 Is de afstandsbediening ingeschakeld?

Druk op de WIKING-knop. Het controlelampje gaat

knipperen en stopt na enkele seconden met knipperen.

3 Is de accu van het model opgeladen? Het model

met de netadapter verbinden en de schakelaar

aan het model op OFF zetten. Brandt de contro-

le-LED op de netadapter rood?

Stap 4. Model wordt opgeladen. Wanneer de controlelamp van de net-

2 Knippert de verlichting continu? Stap 3. Stap 5.

1 Is de model ingeschakeld? Zet de schakelaar van de accu op ON. Stap 2.

NEE JA

u contact op te nemen met de klantenservice van de dealer.

Als het WIKINGCONTROL87 -lampje niet gaat knipperen, dient

Stap 9.

Stap 6.

adapter groen brandt, is het opladen beëindigd. Schakelaar aan

het model van OFF naar ON zetten. Stap 2 herhalen.

Page 34

FAQ

Hier is een omschrijving van de storingen te vinden.

Vervangen/opladen van batterijen/accu’s in handzender.

Opladen van batterijen/accu’s in model.

Uit- en opnieuw inschakelen of scan van handzender
