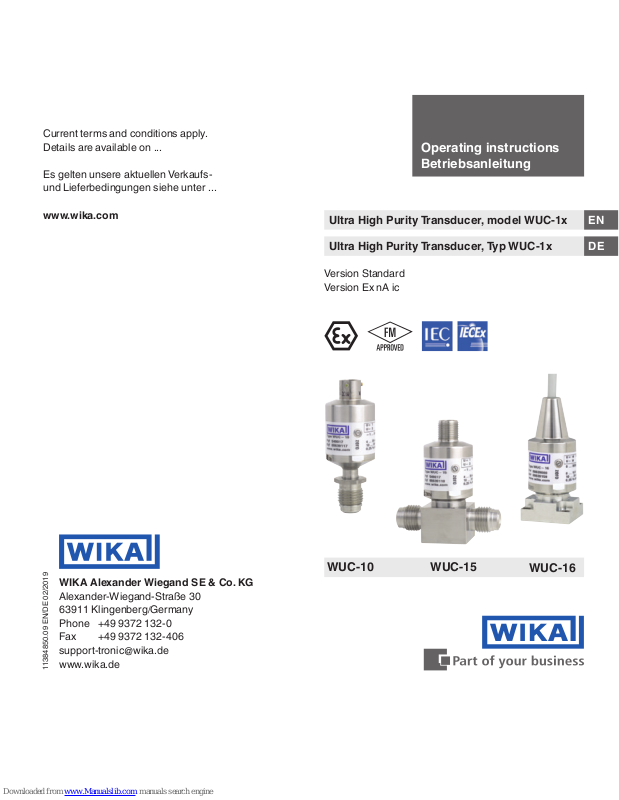

WIKA WUC-10, WUC-15, WUC-16 Operating Instructions Manual

Operating instructions
Betriebsanleitung

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30
63911 Klingenberg

/Germany

Phone [phone]
Fax [phone]
[e-mail]
www.wika.de

11384850.09 EN/DE 02/2019

Ultra High Purity Transducer, model WUC-1x

Version Standard
Version Ex nA ic

WUC-15WUC-10

WUC-16

Current terms and conditions apply.
Details are available on ...

Es gelten unsere aktuellen Verkaufs­und Lieferbedingungen siehe unter ...

www.wika.com

EN

Ultra High Purity Transducer, Typ WUC-1x DE

EN

DE

11384850.09 EN/DE 02/2019

2

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Operating instructions model WUC-1x Page 3 - 22

Betriebsanleitung Typ WUC-1x Seite 23 - 44

© 2009 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.
WIKA

®

is a registered trademark in various countries.

WIKA

®

ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

3

Contents

1. Important details for your information 4

2. A quick overview for you 5

3. Signs, symbols and abbreviations 5

4. Function 6

5. For your safety 6

6. Packaging 7

7. Starting, operation 8

8. Adjustment of zero point 18

9. Maintenance, accessories 19

10. Trouble shooting 19

11. Storage, disposal 21

12. EU Declaration of conformity 42

13. FM Certicate of compliance 43

14. Control drawing (FM) 47

Contents

EN

11384850.09 EN/DE 02/2019

4

WIKA Operating instructions / Betriebsanleitung, WUC-1x

1. Important details for your information EN

Read these operating instructions without fail before installing and starting the pressure transmitter.

1. Important details for your information

Read these operating instructions before installing and starting the pressure transmitter. Keep the operating instructions in a
place that is accessible to all users at any time.
The following installation and operating instructions have been compiled by us with great care but it is not feasible to take
all possible applications into consideration. These installation and operation instructions should meet the needs of most

pressure measurement applications. If questions remain regarding a specic application, you can obtain further information:

■

Via our Internet address www.wika.de / www.wika.com

■

The product data sheet is designated as PE 87.06

■

Contact WIKA for additional technical support [phone]

If the serial number on the product label gets illegible (e.g. by mechanical damage or repainting), the retraceability of the
instrument is not possible any more.

WIKA transducers are carefully designed and manufactured using state-of-the-art technology. Every component under­goes strict quality and environmental inspection before assembly and each instrument is fully tested prior to shipment. Our

environmental management system is certied to DIN EN ISO 14001.

Use of the product in accordance with the intended use WUC-10, WUC-15 and WUC-16:

Use the transducer to transform the pressure into an electrical signal.

For transducer with Ex-marking:

Use the nonincendive transducer of category 3G to transform the pressure into an electrical signal in hazardous areas of zone 2.

Certicate for transducer with Ex and IECEx marking:

Transducer for operation in hazardous areas.

ATEX marking: II 3 G Ex nA ic IIC T6/T5/T4 Gc X
IECEx marking: IECEx BVS 13.0070 X, Ex nA ic IIC T6/T5/T4 Gc

Certicate for transducer with FM marking:

Transducer for operation in hazardous areas in compliance with the respective certicate (see Control drawing No.

11374595, page 44).

FM Approval ratings: Non-incendive for Class I Division 2 Groups A, B, C and D

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

5

WARNING!

Potential danger of life or of severe injuries.

WARNING!

For transducer with Ex-marking: Instructions for
hazardous areas: Potential danger of life or of

severe injuries.

Information

Notice, important information, malfunction.

For transducer with FM (Factory Mutual)
marking

The product was tested and certied by FM

Approvals. It complies with the applicable
US-American standards on safety (including
explosion protection).

V DC Direct voltage

1. ... / 2. A quick overview for you / 3. Signs and symbols EN

Knowledge required: Install and start the transducer only if you are familiar with the relevant regulations and directives of

your country and if you have the qualication required. You have to be acquainted with the rules and regulations on hazard­ous areas (if transducer with Ex-marking), measurement and control technology and electric circuits, since this transducer

is „electrical equipment“ as dened by EN 60079-14. Depending on the operating conditions of your application you have to

have the corresponding knowledge, e.g. of aggressive media.

2. A quick overview for you

If you want to get a quick overview, read Chapters 3, 5, 7 and 11. There you will get some short safety instructions and
important information on your product and its starting. Read these chapters in any case.

3. Signs, symbols and abbreviations

WARNING!

Potential danger of life or of severe injuries due
to catapulting parts.

CAUTION!

Potential danger of burns due to hot surfaces.

The product complies with the applicable
European directives.

For transducer with Ex-marking

ATEX European guideline for explosion protec­tion. The product complies with the requirements
of the European directive 2014/34/EU (ATEX) on
explosion protection.

11384850.09 EN/DE 02/2019

6

WIKA Operating instructions / Betriebsanleitung, WUC-1x

3. Signs and symbols / 4. Function and accessories / 5. For your safety EN

2-wire Two connection lines are intended for the voltage supply.
The supply current is the measurement signal.
3-wire Two connection lines are intended for the voltage supply.
One connection line is intended for the measurement signal.
U+ Positive supply connection
U- Negative supply connection
S+ Positive measurement connection

4. Function

Ultra High Purity Transducer

WUC-10: Single End
WUC-15: Flow Through
WUC-16: Modular Surface Mount

Function: The pressure prevailing within the application is transformed into a standardised electrical signal through the

deection of the diaphragm, which acts on the sensor element with the power supply fed to the transmitter. This electric

signal changes in proportion to the pressure and can be evaluated correspondingly

5. For your safety

WARNING!

■

Select the appropriate transducer with regard to scale range, performance and specic measurement condi-

tions prior to installing and starting the instrument.

■

Consider the relevant national regulations (e.g.: EN/IEC 60079-14) and observe the applicable standards and
directives for special applications (e.g. with dangerous media such as acetylene, ammable gases or liquids

and toxic gases or liquids and with compressors). If you do not observe the appropriate regulations, serious
injuries and/or damage can occur!

■

Open pressure connections only after the system is without pressure!

■

Please make sure that the transducer is only used within the overload threshold limit all the time!

■

Observe the ambient and working conditions outlined in section 7 „Technical data”.

■

Ensure that the transducer is only operated in accordance with the provisions i.e. as described in the following
instructions.

■

Do not interfere with or change the transducer in any other way than described in these operating instructions.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

7

5. For your safety / 6. Packaging EN

WARNING!

■

Remove the pressure transmitter from service and mark it to prevent it from being used again accidentally, if it
becomes damaged or unsafe for operation

■

Take precautions with regard to remaining media in removed pressure transmitter. Remaining media in the
pressure port may be hazardous or toxic!

■

Have repairs performed by the manufacturer only.

■

The operator is responsible for the material compatibility as well as correct handling, operation and mainte­nance.

Information about material consistency against corrosion and diusion can be found in our WIKA-Handbook, 'Pressure and
Temperature Measurement'.

WARNING!

For transducer with Ex-/FM-marking: Consider the relevant safety instructions as well as the respective country
specic regulations for installation and operation in hazardous areas (e.g.: IEC 60079-14, NEC). If you do not

observe these stipulations, serious injuries and/or damage may occur.

6. Packaging

Has everything been supplied?

Check the scope of supply:

■

Completely assembled transducer

■

Inspect the transducer for possible damage during transportation. Should there be any obvious damage, inform the trans­port company and WIKA without delay.

■

The UHP transducers are puried, evacuated and double-packed in clean rooms in a protective atmosphere (clean room

class 5 according to ISO 14644). Special plastic protective caps are used to protect the high-quality threaded connections
(ttings). The gauges should remain in this special packaging until installation in order to prevent damage and contamina­tion. Therefore remove the ESD (Electro-Static-Discharge) protective foil only at the place of installation.

■

Keep the packaging, as it oers optimal protection during transportation (e.g. changing installation location, shipment for

repair).

■

Ensure that the pressure connection thread and the connection contacts will not be damaged.

■

Remove this protection cap only just before installing the transducer.

■

Mount the protection cap when removing and transporting the instrument.

11384850.09 EN/DE 02/2019

8

WIKA Operating instructions / Betriebsanleitung, WUC-1x

6. Packaging / 7. Starting, operation EN

Unpack the transducer

1. Remove the transducer from the box.

2. Remove the outer protective bag and discard.

3. Carry the transducer (sealed in the inner bag), into the clean area.

7. Starting, operation

Required tools: wrench (ats 19 and 16), screw driver (0.040" to 0.060" /

1 to 1.5 mm) and a pair of scissors, allen key for WUC-16

Mechanical connection Product label (example)

Product No.
Serial No.
PIN assignment
Signal

Power Supply
Coded manufacture date

S #

P #

Use this wrench at for

screwing in!

Don't use this
wrench at!

Before mounting and commissioning the
instrument, ensure you read the opera­ting instructions!

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

9

7. Starting, operation EN

■

Remove the protection cap only just before installation.

■

When mounting the instrument, ensure that the sealing faces of the instrument and the measuring point are
clean and undamaged.

■

Do not scratch or nick the bead. Do not over tighten. Damage to the bead will aect the tting's performance

and may cause leakage in the system.

■

Screw in or unscrew the instrument only via the ats using a suitable tool and the prescribed torque. The

appropriate torque depends on the dimension of the pressure connection and on the sealing element used
(form/material). Do not use the case as working surface for screwing in or unscrewing the instrument.

■

When screwing the transmitter in, ensure that the threads are not jammed.

WARNING!

For transducer with Ex-/FM-marking:

■

Protect the inner diaphragm against any contact with abrasive substances and pressure peaks and do not
touch it with tools. Damage of the diaphragm may result in losing the explosion protection.

■

Observe the technical data for the use of the transducer in connection with aggressive / corrosive media and
for the avoidance of mechanical hazards.

Mechanical Connection

■

Prepare the gas line connections appropriately.

■

You should blow clean all tting components (such as sealing gaskets, for example) using a clean/ltered gas. Please
refer to the specic technical guides furnished by the gasket manufacturers for additional specications.

■

You can then remove the protective lm, as well as any plastic caps there may be for protecting high-quality ttings.

Face Seal Connections (only WUC-10, WUC-15)

For connections compatible with VCR

®

-ttings:

1. Hold the swivel female face seal / swivel male face seal, mounting part (valve etc.) or case hexagon. Tighten the swivel
female face seal hand-tight and adjust the instrument to the desired position. When tightening or untightening at mounting

parts (valves etc.) or ttings, ensure that the threads do not get jammed.

2. Hold the swivel female face seal with a suitable open-end wrench. Tighten the swivel female face seal / swivel male face
seal or mounting part (valve etc.) by a 1/8 or 1/4 turn (depending on the sealing elements used) beyond the hand-tight
position.

3. Please refer to the specic technical guides furnished by the tting manufacturers for additional specications.

4. With that the transducer is mechanically connected. Electrical connection possibilities are described in the following
section.

11384850.09 EN/DE 02/2019

10

WIKA Operating instructions / Betriebsanleitung, WUC-1x

7. Starting, operation EN

Welding Connections (only WUC-10, WUC-15)

The weld needs to be fully penetrating, but amperage and heat need to be minimised. We recommend owing Argon gas

through the transducer during welding. This will help to cool the transducer. Prior to welding tubing to the transducer, it is
recommended that a few test welds be made.

WARNING!

■

Make sure the transducer is not connected to any other device, prior to arc welding.

■

Disconnect the transducer from any electrical device.

■

The operator is responsible for the material compatibility as well as correct handling, operation and mainte­nance.

Prepare the transducer for use

1. Adjust the zero point (please refer to chapter Zero Adjustment).

2. Verify integrity of the weld or seal by appropriate helium leak-testing procedures.

3. Turn the gas ow ON then OFF, 10 times to remove any particles generated during installation. (The ow rate used should
at least equal the process ow specications.)

MSM, Modular Surface Mount (only WUC-16)

Please observe the corresponding technical specications, such as torques and mounting position of the contact compo­nents.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

11

Electrical connection

WARNING!

Connect the enclosure to ground through the process connection, against electromagnetic elds and electro­static discharge.

WARNING!

Specic conditions for safe use in explosive atmosphere

■

External earthing connection shall be established by end-user via pressure connection minimum 4 mm²
required. External earthing connection shall be corrosion resist and locked against rotation.

■

The connector provided by the end user in the end use application shall be in accordance with all applicable
clauses of IEC 60079-0 and IEC 60079-15. A minimum degree of protection IP54 according to IEC 60529 shall
be ensured.

■

Cable provided by end-user shall be suitable for the ambient temperature.

■

The Sub-D version has to be installed in a way that it is protected against an impact energy > 4 J. The connec­tor as well as the corresponding sealing are provided by the end user in the end use application and shall be
in accordance with all applicable clauses of IEC 60079-0 and IEC 60079-15. A minimum degree of protection
IP54 according to IEC 60529 shall be ensured.

■

For use under NEPSI conditions:

- The connector provided by the end user in the end use application shall be in accordance with all applicable
clauses of GB3836.1-2010 and GB3836.8-2003. A minimum degree of protection IP 54 shall be ensured.

- Obey the warning “Do not separate when energized”.

7. Starting, operation EN

11384850.09 EN/DE 02/2019

12

WIKA Operating instructions / Betriebsanleitung, WUC-1x

7. Starting, operation EN

■

If long connecting cables (greater than 30m) or leads outside buildings are to be used, use screened leads.
Note that with plug connectors, no connection between cable screen and housing is possible. Take care, there­fore, for installations in explosion hazard areas, that equipotential bonding is used.
For instruments with cable outputs, the cable is always shielded. Depending upon the design (ordered version)
the screen may or may not be connected with the enclosure. Also provide for equipotential bonding here, if
necessary.

■

Ensure that the cable diameter you select ts to the cable gland of the connector Ensure that the cable gland of

the mounted connector is positioned correctly and that the sealings are available and undamaged. Tighten the
threaded connection and check the correct position of the sealings in order to ensure the ingress protection

■

Cover ying leads with ne wires by an end splice (cable preparation).

■

Please make sure that the ends of cables with ying leads do not allow any ingress of moisture.

■

The transducer must be connected and operated in accordance with the approriate regulations. Take care to
ensure that the electrical connection (e.g. M12 connector) is correctly made (fully sealed).

WARNING!

■

For equipment with Ex nA ic certication, or if operated under nA ic conditions: Do not separate when

energized.

■

For products with FM Approval: The connection between cable and connector shall withstand a tensile force of

min. 15 N

The transducer is designed to operate with an input voltage of 10 ... 30 VDC / 14 ... 30 with output signal 0 ... 10 V. The
voltage value Ui = 30 VDC shall not be exceeded in the current loop circuit. The interrelationship between voltage supply and
load resistor (R

A

) is illustrated by the following diagram.

Signal output and allowed load

4 ... 20 mA, 2-wire

permitted range

Current output (2-wire)

4 ... 20 mA:

R

A

≤ (U+ – 10 V) / 0,02 A

Voltage output (3-wire)

0 ... 5 V: R

A

> 5 kΩ

0 ... 10 V: R

A

> 10 kΩ

with RA in Ohm and U+ in Volt

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

13

Wiring details

Bayonet connector,
4-pin

Circular connector M12x1, 4-pin

Flying leads,

1.5 m

2-wire U+ = A U- = D U+ = 1 U- = 3 U+ = red U- = black
3-wire U+ = A U- = D S+ = B U+ = 1 U- = 3 S+ = 4 U+ = red U- = black S+ = brown
Wire gauge - - 0.22 mm

2

(AWG 24)
Diameter of cable - - 4.8 mm
Torque required

for mounting counter­connector should be

ensured:

1 Nm 1 Nm -

Ingress protection
per IEC 60529

IP 67 (NEMA 4) IP 67 (NEMA 4) IP 67 (NEMA 4)

The ingress protection classes specied only apply while the pressure transmitter is connected with female connectors

that provide the corresponding ingress protection.

Refer to remark for IP-protection at clause 7 “Specic conditions for safe use in explosive atmosphere”

7. Starting, operation EN

Current for external display- or evaluation equipment can be supplied directly from the circuit, when operating a transducer

with current output. A voltage drop specic to the display unit is to be considered. The transducers are short-circuit-proof for

a short time, but anyhow any incorrect connection of the instrument should be avoided.

4

3

1

2

11384850.09 EN/DE 02/2019

14

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Wiring details

Sub-D HD connector, 15-pin Sub-D connector, 9-pin

2-wire U+ = 7 U- = 5

U-

= 12

U+ = 4 U- = 8

U- = 9

3-wire U+ = 7 U- = 5

U-

= 12

S+ = 2 U+ = 4 U- = 8

U- = 9

S+ = 1

Wire gauge - ­Diameter of cable - ­Torque required

for mounting counter­connector should be

ensured:

0.3 Nm (both screws) 0.3 Nm (both screws)

Ingress protection
per IEC 60529

IP 54 IP 54

The ingress protection classes specied only apply while the pressure transmitter is connected with female connectors

that provide the corresponding ingress protection.

Refer to remark for IP-protection at clause 7 “Specic conditions for safe use in explosive atmosphere”

7. Starting, operation

EN

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

15

Specications Models WUC-10, WUC-15 and WUC-16

WUC-10 / WUC-15

WUC-16

Pressure ranges psi 30 60 100 160 250 350 500 1000 1500 2000 3000 5000

bar 2 4 7 11 17 25 36 70 100 145 225 360

Over pressure safety

1)

psi 120 120 210 320 500 750 1100 2100 3000 4200 6600 10000

Burst pressure

1)

psi 1800 1800 2200 2600 4800 6200 7400 8000 10500 10500 10500 10500
Other pressure ranges and pressure units (e.g. MPa, kg/cm

2

) on request
Measuring principle Metal thin-lm sensor
Materials
Wetted parts

■

Pressure connection 316L stainless steel, according to SEMI F20 (option: 316L VIM/VAR)

■

Pressure sensor 2.4711 / UNS R30003
Case 304 SS
Inboard helium leak test < 1 x 10

-9

mbar l/sec (atm STD cc/sec) according to Semi F1

Surface nish Electropolished, average Ra ≤ 0.13 µm (RA 5); max. Ra ≤ 0.18 µm (RA 7) per Semi F19

Dead volume cm

3

WUC-10 < 1.5, WUC-15 < 1, WUC-16 < 1
Permissible Medium Specialty gases, vapors, liquids
Power supply U+ U+ in VDC 10 ... 30 with output signal 4 ... 20 mA / 0 ... 5 V

14 ... 30 with output signal 0 ... 10 V
Signal output and maximum

ohmic load R

A

RA in Ohm 4 … 20 mA, 2-wire RA ≤ (U+ – 10 V) / 0.02 A

0 ... 5 V, 3-wire R

A

> 5 k

0 ... 10 V, 3-wire R

A

> 10 k

1) 1 psi = 0.069 bar

7. Starting, operation

EN

11384850.09 EN/DE 02/2019

16

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Specications Models WUC-10, WUC-15 and WUC-16

Power Pmax W 1
Max. current consumption

Imax

mA < 30 Current output signal

< 8 Voltage output signal; Source

Adjustability zero % of span -5 up to +3.5 (via potentiometer) Current output signal

-2 up to +5 (via potentiometer) Voltage output signal
Response time (10 ... 90 %) ms ≤ 300
Insulation voltage VDC 500
Accuracy % of span ≤ 0.2 (≤ 0.4 with pressure ranges ≤ 2 bar) RSS (Root Sum Squares)

≤ 0.5

2)

(≤ 1.0

2)

with pressure ranges ≤ 2 bar) per IEC 61298-2

Non-linearity % of span ≤ 0.1 (≤ 0.15 for pressure ranges ≤ 2 bar) (BFSL) per IEC 61298-2
Hysteresis % of span ≤ 0.14
Non-repeatability % of span ≤ 0.12
1-year stability % of span ≤ 0.25% (typ.) at reference conditions (≤ 0.4 % with measuring ranges ≤ 2 bar)
Permissible temperature of non-Ex T4 T5 T6

■

Medium -20 ... +100 °C

-4 ... +212 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■

Ambience -20 ... +85 °C

-4 ... +185 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■

Storage -40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

Rated temperature range -20 ... +80 °C / -4 ... +176 °F (actively compensated)

Temperature coecients

within rated temperature
range (actively compensated)

■

Mean TC of zero % of span ≤ 0.1 / 10 K

■

Mean TC of range % of span ≤ 0.15 / 10 K

2) Including non-linearity, hysteresis, zero oset and end value deviation (corresponds to measured error per IEC 61298-2)

7. Starting, operation

EN

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

17

Specications Models WUC-10, WUC-15 and WUC-16

RoHS-conformity Yes
CE- conformitiy
Pressure equipment directive

2014/68/EU

■

EMC directive

2014/30/EU, EN 61326 Emission (Group 1, Class B) and Immunity (industrial application)

■

ATEX directive of equipment
intended for use in potentially
explosive atmospheres

2014/34/EU (for transducer with Ex-marking)

Ex-protection ATEX Category 3G (for transducer with Ex-marking)
Ignition protection type II 3G Ex nA ic IIC T6/T5/T4 Gc X (for transducer with Ex-marking)
Ex-protection IECEx
Ignition protection type IECEx BVS 13.0070x, Ex nA ic IIC T6/T5/T4 Gc
Ex-protection FM Class I (for transducer with FM-marking)

Ignition protection type

Nonincendive for use in Class I, Division 2, Groups A, B, C & D, and Class I, Zone 2,

Group IIC, Hazardous (Classied) Locations

Assembly and packing area Clean room class 5 per ISO 14644
Packaging Double bagging per SEMI E49.6
Shock resistance g 500 (1.5 ms) per IEC 60068-2-27
Vibration resistance mm 0.35 mm (10 ... 58 Hz) / 5 g (58.1... 2000 Hz) per IEC 60068-2-6
Wiring protection

■

Short-circuit resistance S+ vs. U- (short time)

■

Reverse polarity protection U+ vs. U-

Weight kg Approx. 0.1

When designing your plant, take into account that the stated values (e.g.burst pressure, over pressure safety)
apply depending on the material, thread and sealing element used.

Functional test

The output signal must be proportional to the pressure. If not, this might point to a damage of the diaphragm. In that case
refer to chapter 10 „Troubleshooting“.

7. Starting, operation EN

11384850.09 EN/DE 02/2019

18

WIKA Operating instructions / Betriebsanleitung, WUC-1x

7. Starting, operation / 8. Adjustment of zero point EN

WARNING!

■

Open pressure connections only after the system is without pressure!

■

Observe the ambient and working conditions outlined in section 7 „Technical data.

■

Please make sure that the transducer is only used within the over load threshold limit at all times!

CAUTION!

When touching the transducer, keep in mind that the surfaces of the instrument components might get hot during
operation.

8. Adjustment of zero point

The UHP-Transducers are maintenance free. The transducer is factory calibrated and does not normally need eld adjust­ment.

WARNING!

For equipment with Ex nA ic marking, or if operated under nA ic conditions: Do not separate when energised.

For verication and adjustment of the zero point, vent the transducer to zero (0)PSI for gage reference transducers. Use a

0.040" to 0.060" (1 to 1.5 mm) jeweler's screwdriver for adjustment.

Span adjustment is not necessary after zero point correction.

Procedure

1. Restore power to the transducer.

2. Lift the sticker.

3. Adjust the zero point by means of the potentiometer in pressureless state.
Check the zero point by means of a suitable instrument. Clockwise rotation

means an upward zero oset, anti-clockwise rotation means a down ward
zero oset.

4. Push the sticker on.

For further information
[phone]

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

19

Failure Possible cause Procedure

Output signal unchanged after change in
pressure

Mechanical overload through overpressure

Replace instrument; if failure reoccurs, consult

the manufacturer *)

Wrong supply voltage or current spike Replace instrument

No output signal No/incorrect voltage supply or current spike

Adjust the voltage supply to correspond with
the Operating Instructions *)

Cable break Check connections and cable

9. Maintenance, accessories / 10. Trouble shooting EN

9. Maintenance, accessories

■

WIKA transducers require no maintenance.

■

Have repairs performed by the manufacturer only.

Accessories: For details about the accessories (e. g. connectors), please refer to WIKA‘s price list, WIKA‘s product catalog
on CD or contact our sales department.

10. Trouble shooting

WARNING!

Open pressure connections only after the system is without pressure!

WARNING!

■

Take precautions with regard to remaining media in removed transducers. Remaining media in the pressure
port may be hazardous or toxic!

■

Remove the transducer from service and mark it to prevent it from being used again accidentally, if it becomes
damaged or unsafe for operation.

■

Have repairs performed by the manufacturer only.

Do not insert any pointed or hard objects into the pressure port for cleaning to prevent damage to the diaphragm
of the pressure connection.

Please verify in advance if pressure is being applied (valves/ ball valve etc. open) and if the right voltage supply and the right
type of wiring (2-wire/3-wire) has been chosen?

11384850.09 EN/DE 02/2019

20

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Failure Possible cause Procedure

No/False output signal Incorrectly wired (e.g. Connected as 2-wire

instead of 3-wire system)

Follow pin assignment (see Instrument Label /
Operating Instructions)

Abnormal output signal or
Abnormal zero point signal

Zero point set wrongly Adjust zero point correctly (see chapter 8); a

suciently accurate current/volt meter should

be used

Abnormal zero point signal Medium or ambient temperature too high/

too low

Control the internal temperature of the instru-

ment within the permissible range; observe the

allowable temperature error (see Operating
Instructions)

Diaphragm is damaged, e.g. through impact,

abrasive/agressive media; corrosion of

diaphragm/pressure connector.

Replace instrument

Signal span dropping o/too small Diaphragm is damaged, e.g. through impact,

abrasive/agressive media; corrosion of

diaphragm/pressure connector

Contact the manufacturer and replace the
instrument

Signal span too small Power supply too high/too low Correct the power supply in line with the

Operating Instructions

Mechanical overload through overpressure Re-calibrate the instrument *)

*) Make sure that after the setting the unit is working properly. In case the error continues to exist send in the instrument for reparation (or replace the unit).

10. Trouble shooting EN

In case of unjustied reclamation we charge the reclamation handling expenses.

If the problem persists, contact our sales department.

USA, Canada: If the problem continues, contact WIKA or an authorized agent for assistance. If the pressure transmit­ter must be returned obtain an RMA (return material authorization) number and shipping instructions from the place of
purchase. Be sure to include detailed information about the problem. Pressure transmitters received by WIKA without a valid
RMA number will not be accepted.

Process material certicate (Contamination declaration for returned goods)

Purge / clean dismounted instruments before returning them in order to protect our employees and the environment from any
hazard caused by adherent remaining media.

Service of instruments can only take place safely when a Product Return Form has been submitted and fully lled-in. This

Return Form contains information on all materials with which the instrument has come into contact, either through installa-

tion, test purposes, or cleaning. You can nd the Product Return Form on our internet site (www.wika.com).

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

21

11. Storage, disposal EN

11. Storage, disposal

WARNING!

When storing or disposing of the transducer, take precautions with regard to remaining media in removed trans­ducers. We recommend cleaning the transducer properly and carefully. Remaining media in the pressure port
may be hazardous or toxic!

Storage

Mount the protection cap when storing the transducer.

Disposal

Dispose of instrument components and packaging materials in accordance with the respective waste treatment and disposal
regulations of the region or country to which the instrument is supplied.

11384850.09 EN/DE 02/2019

22

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Notes

EN

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

23

Inhalt

1. Wichtiges zu Ihrer Information 24

2. Der schnelle Überblick für Sie 25

3. Zeichenerklärungen, Abkürzungen 25

4. Funktion 26

5. Zu Ihrer Sicherheit 26

6. Verpackung 27

7. Inbetriebnahme, Betrieb 28

8. Einstellung Nullpunkt 38

9. Wartung, Zubehör 39

10. Störbeseitigung 39

11. Lagerung, Entsorgung 41

12. EU-Konformitätserklärung 42

13. FM-Zertikat 43

14. Control drawing (FM) 47

DE

Inhalt

11384850.09 EN/DE 02/2019

24

WIKA Operating instructions / Betriebsanleitung, WUC-1x

1. Wichtiges zu Ihrer Information

DE

1. Wichtiges zu Ihrer Information

Lesen Sie diese Betriebsanleitung vor Montage und Inbetriebnahme des Druckmessgerätes.
Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Ort auf.
Die nachfolgenden Einbau- und Betriebshinweise haben wir mit Sorgfalt zusammengestellt. Es ist jedoch nicht möglich, alle
erdenklichen Anwendungsfälle zu berücksichtigen. Sollten Sie

Hinweise für Ihre spezielle Aufgabenstellung vermissen, können

Sie hier weitere Informationen nden:

■

Über unsere Internet-Adresse www.wika.de / www.wika.com

■

Die Bezeichnung des zugehörigen Datenblattes ist PE 87.06

■

Anwendungsberater: [phone]

Wird die Seriennummer auf dem Typenschild unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine
Rückverfolgbarkeit nicht mehr möglich.
Die in der Betriebsanleitung beschriebenen WIKA-Transducer werden nach den neuesten Erkenntnissen konstruiert und
gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unser Umwelt-

managementsystem ist nach DIN EN ISO 14001 zertiziert. Das fertige Gerät wurde vor dem Versand getestet, gereinigt und

sorgfältig unter Schutzatmosphäre verpackt.

Bestimmungsgemäße Produktverwendung WUC-10, WUC-15 und WUC-16:

Verwenden Sie den Transducer, um Druck in ein elektrisches Signal zu wandeln.
Für Transducer mit Ex-Kennzeichen: Verwenden Sie den nicht funkenden Transducer der Kategorie 3G, um in explosionsge­fährdeten Bereichen der Zone 2, Druck in ein elektrisches Signal zu wandeln.

Zulassung für Transducer mit Ex- und IECEx-Kennzeichen

Transducer zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen.

ATEX-Kennzeichen: II 3 G Ex nA ic IIC T6/T5/T4 Gc X
IECEx-Kennzeichen: IECEx BVS 13.0070 X, Ex nA ic IIC T6/T5/T4 Gc

Zulassung für Transducer mit FM-Kennzeichen

Transducer zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen (siehe Control drawing
Nr. 11374595, Seite 44)

FM Zulassungseigenschaften: Non-incendive für Class I Division 2 Gruppe A, B, C und D

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

25

1. ... / 2. Schneller Überblick / 3. Zeichenerklärungen, Abkürzungen DE

Ihre erforderlichen Kenntnisse: Montieren und nehmen Sie den Transducer nur in Betrieb, wenn Sie mit den zutreenden

landesspezischen Richtlinien vertraut sind und die entsprechende Qualikation besitzen.
Sie müssen mit den Vorschriften und Kenntnissen für explosionsgefährdete Bereiche (wenn Ex-Kennzeichnung auf dem
Transducer), Mess- und Regeltechnik sowie elektrische Stromkreise vertraut sein, da der Transducer ein „elektrisches
Betriebsmittel“ nach EN 60079-14 ist. Je nach Einsatzbedingung müssen Sie über entsprechendes Wissen verfügen, z. B.
über aggressive Medien.

2. Der schnelle Überblick für Sie

Wollen Sie sich einen schnellen Überblick verschaen, lesen Sie Kapitel 3, 5, 7 und 11. Dort erhalten Sie kurze Hinweise zu

Ihrer Sicherheit und wichtige Informationen über Ihr Produkt und zur Inbetriebnahme. Lesen Sie diese unbedingt.

3. Zeichenerklärungen, Abkürzungen

WARNUNG!

Mögliche Gefahr für Ihr Leben oder schwerer
Verletzungen.

WARNUNG!

Für Transducer mit Ex-Kennzeichen:
Ex-Hinweise; Mögliche Gefahr für Ihr Leben

oder schwerer Verletzungen.

Information

Hinweis, wichtige Information, Funktionsstörung.

Für Transducer mit FM-Kennzeichen

FM - Factory Mutual; Das Produkt wurde von
FM Approvals geprüft und zertiziert. Es stimmt

überein mit den anwendbaren US-amerikani­schen Normen zur Sicherheit (einschließlich
Explosionsschutz).

V DC Gleichspannung

WARNUNG!

Mögliche Gefahr für Ihr Leben oder schwerer
Verletzungen durch wegschleudernde Teile.

ACHTUNG!

Mögliche Gefahr von Verbrennungen durch

heiße Oberächen.

Das Produkt stimmt mit den zutreenden

europäischen Richtlinien überein.

Für Transducer mit Ex-Kennzeichen

ATEX - Europäische Explosionsschutz­Richtlinie. Das Produkt stimmt überein mit den
Anforderungen der europäischen Richtlinie
2014/34/EU zum Explosionsschutz.

11384850.09 EN/DE 02/2019

26

WIKA Operating instructions / Betriebsanleitung, WUC-1x

3. Zeichenerklärungen, ... / 4. Funktion / 5. Zu Ihrer Sicherheit DE

2-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.
Der Speisestrom ist das Messsignal.
3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.
Eine Anschlussleitung dient für das Messsignal.
U+ Positiver Versorgungsanschluss
U- Negativer Versorgungsanschluss
S+ Positiver Messanschluss

4. Funktion

Ultra High Purity Transducer

WUC-10: Single End
WUC-15: Flow Through
WUC-16: Modular Surface Mount

Funktion: Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membran der anste­hende Druck in Ihrer Anwendung in ein verstärktes standardisiertes elektrisches Signal umgewandelt. Dieses elektrische
Signal verändert sich proportional zum Druck und kann entsprechend ausgewertet werden.

5. Zu Ihrer Sicherheit

WARNUNG!

■

Wählen Sie den richtigen Transducer hinsichtlich Messbereich, Ausführung und spezischen Messbedingun-

gen vor Montage oder Inbetriebnahme.

■

Halten Sie die entsprechenden landesspezischen Vorschriften ein (z. B.: EN/IEC 60079-14) und beachten
Sie bei speziellen Anwendungen die geltenden Normen und Richtlinien (z. B. bei gefährlichen Messstoen wie
Acetylen, brennbaren oder giftigen Stoen sowie bei Kompressoren). Wenn Sie die entsprechenden Vorschrif-

ten nicht beachten, können schwere Körperverletzungen und Sachschäden entstehen!

■

Önen Sie Anschlüsse nur im drucklosen Zustand!

■

Betreiben Sie den Transducer immer innerhalb des Überlastgrenzbereiches!

■

Beachten Sie die Betriebsparameter gemäß Punkt 7 „Technische Daten“.

■

Stellen Sie sicher, dass der Transducer nur bestimmungsgemäß -also wie in der folgenden Anleitung beschrie­ben- betrieben wird.

■

Unterlassen Sie unzulässige Eingrie und Änderungen am Transducer, welche nicht in dieser Betriebsanlei­tung beschrieben sind.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

27

5. Zu Ihrer Sicherheit / 6. Verpackung

DE

■

Setzen Sie den Transducer außer Betrieb und schützen Sie ihn gegen versehentliche Inbetriebnahme, wenn

Sie Störungen nicht beseitigen können. Ergreifen Sie Vorsichtsmaßnahmen für Messstoreste in ausgebauten
Transducern. Messstoreste können zur Gefährdung von Menschen, Umwelt und Einrichtung führen!

■

Lassen Sie Reparaturen nur vom Hersteller durchführen.

■

Der Anwender ist für die Materialverträglichkeit sowie die vorschriftsmäßige Handhabung, Betrieb und
Wartung verantwortlich.

Angaben zu Korrosions- bzw. Diusionsbeständigkeit der Gerätewerkstoe entnehmen Sie bitte unserem WIKA-Handbuch

zur Druck- und Temperaturmesstechnik.

WARNUNG!

Für Transducer mit Ex-/FM-Kennzeichen: Beachten Sie die relevanten Sicherheitshinweise, sowie die jewei­ligen landesspezischen Vorschriften zur Installation und Einsatz in explosionsgefährdeten Bereichen (z.B.:

IEC 60079-14, NEC). Wenn Sie diese nicht beachten, können schwere Körperverletzungen und Sachschäden
entstehen.

6. Verpackung

Wurde alles geliefert?

Überprüfen Sie den Lieferumfang:

■

Komplett montierte Transducer

■

Untersuchen Sie den Transducer auf eventuell entstandene Transportschäden. Sind oensichtlich Schäden vorhanden,

teilen Sie dies dem Transportunternehmen und WIKA unverzüglich mit.

■

Die UHP-Transducer wurden in Reinräumen unter Schutzatmosphäre (Reinraumklasse 5 nach ISO 14644) gereinigt,

evakuiert und doppelt verpackt. Die hochwertigen Verschraubungen (Fittings) sind mit speziellen Kunststokappen

geschützt. Zum Schutz gegen Beschädigung und Kontamination sollten Sie die Geräte in dieser Spezialverpackung bis
zu ihrem Einbau lassen. Entfernen Sie daher die ESD-Schutzfolie (Electro-Static-Discharge) erst am Einsatzort.

■

Bewahren Sie die Verpackung auf, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder
Einbauort, Reparatursendung).

■

Achten sie darauf, dass das Druckanschluss-Gewinde und die Anschlusskontakte nicht beschädigt werden.

■

Entfernen Sie die Schutzkappe erst kurz vor dem Einbau.

■

Montieren Sie die Schutzkappe bei Ausbau und Transport des Gerätes.

11384850.09 EN/DE 02/2019

28

WIKA Operating instructions / Betriebsanleitung, WUC-1x

6. Verpackung / 7. Inbetriebnahme, Betrieb DE

Entpacken der Geräte

1. Nehmen Sie den Transducer aus dem Karton.

2. Entfernen Sie danach vorsichtig die erste durchsichtige Folie ohne die ESD-Schutzfolie zu beschädigen.

3. Bringen Sie das Gerät inkl. ungeöneter ESD-Schutzfolie in den Reinraum.

7. Inbetriebnahme, Betrieb

Benötigtes Werkzeug: Maulschlüssel SW 19 und 16, Schraubendreher der Größe 1 bis 1,5 mm, Schere, Inbus­schlüsselsatz für WUC-16

Montage mechanischer Anschluss Typenschild (Beispiel)

Benutzen Sie diese Schlüssel-

äche zum Einschrauben!

P# Erzeugnis-Nr.
S# Serien-Nr.

Anschlussbelegung
Signal
Spannungsversorgung
Codiertes Herstelldatum

Benutzen Sie nicht

diese Schlüsseläche!

Vor Montage und Inbetriebnahme des
Gerätes unbedingt die Betriebsanleitung
lesen!

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

29

■

Entfernen Sie die Schutzkappe erst kurz vor dem Einbau.

■

Achten Sie bei der Montage auf saubere und unbeschädigte Dichtächen am Gerät und Messstelle.

■

Zerkratzen Sie nicht die Dichtlippen. Ein übermäßiges Anziehen kann die Dichtlippen beschädigen und zu
möglichen Leckagen führen.

■

Schrauben Sie das Gerät nur über die Schlüsselächen mit einem geeigneten Werkzeug und dem vorge­schriebenen Drehmoment ein bzw. aus. Das richtige Drehmoment ist abhängig von der Dimension des Druck-

anschlusses sowie der verwendeten Dichtung (Form/Werksto). Verwenden Sie zum Ein- bzw. Ausschrauben
nicht das Gehäuse als Angrisäche.

■

Beachten Sie beim Einschrauben, dass die Gewindegänge nicht verkantet werden.

WARNUNG!

Für Transducer mit Ex-/FM-Kennzeichen:

■

Schützen Sie die innenliegende Membran vor Kontakt mit abrasiven Medien und gegen Schläge. Eine
Beschädigung der Membrane kann zum Verlust des Explosionsschutzes führen!

■

Beachten Sie die Technischen Daten zur Verwendung des Transducers in Verbindung mit agressiven / korrosi­ven Medien und zur Vermeidung von mechanischen Gefährdungen.

Mechanischer Anschluss

■

Bereiten Sie die Anschlüsse der Gasleitungen entsprechend vor.

■

Sie sollten alle Anschlusskomponenten wie z.B. Dichtscheiben mit einem reinen/gelterten Gas reinigen. Beachten Sie
hierbei die entsprechenden Einbauvorschriften der verwendeten herstellerspezischen Dichtscheiben.

■

Die Schutzfolie sowie evtl. vorhandene Kunststokappen zum Schutz der hochwertigen Anschlüsse können Sie jetzt

entfernen.

Verschraubungen (nur WUC-10 / WUC-15)

Für Verschraubungen (Fittings) mit Innen- bzw. Außengewinde kompatibel zu VCR

®

Anschlüssen gilt:

1. Halten Sie die Überwurfmutter/Druckschraube oder Armatur bzw. die Gehäuseschlüsseläche fest. Ziehen Sie die

Überwurfmutter handfest an und richten Sie das Gerät in die gewünschte Position aus. Beachten Sie beim Ein- bzw.
Aufschrauben an Armaturen oder Fittings, dass die Gewindegänge nicht verkantet werden.

2. Halten Sie die Überwurfmutter mit einem geeigneten Maulschlüssel fest. Ziehen Sie die Überwurfmutter/Druckschraube
oder Armatur mit einer 1/8 bzw. 1/4 Drehung (abhängig von den verwendeten Dichtungen) über die handfeste Stellung
hinaus an.

3. Bitte beachten Sie auch die entsprechenden technischen Spezikationen und Hinweise der spezischen Anschlussher­steller (Glands + Fittings).

4. Der Transducer ist damit mechanisch angeschlossen. Elektrische Anschlussmöglichkeiten werden im folgenden Abschnitt
behandelt.

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

30

WIKA Operating instructions / Betriebsanleitung, WUC-1x

7. Inbetriebnahme, Betrieb DE

Schweißanschlüsse (nur WUC-10 / WUC-15)

Die Schweißnaht muss vollständig und durchgängig geschweißt sein. Achten Sie dennoch auf minimalen Strom und Hitze-

eintrag gegenüber den Geräten. Zum Kühlen empfehlen wir den Durchuss von Argon während des Schweißprozesses. Es
empehlt sich, vor dem eigentlichen Schweißen der Transducer einige Testschweißungen durchzuführen.

WARNUNG!

■

Stellen Sie vor dem Lichtbogenschweißen sicher, dass der Transducer an keine weiteren Geräte angeschlos­sen ist.

■

Trennen Sie alle elektrischen Anschlüsse mit dem Transducer.

■

Vermeiden Sie es strikt, dass Zuleitungen aus der Anschlusslitze mit Metalloberächen in Berührung kommen.

Nachbearbeitung

1. Der Nullpunkt ist unter Umständen abzugleichen (siehe Punkt Nullpunktabgleich).

2. Prüfen Sie alle mechanischen Anschlüsse (Fittings, Schweißungen) mittels geeignetem Test (z.B. Helium Leak Test) auf
Dichtigkeit.

3. Den Gasdurchuss sollten Sie mindestens 10-mal ein und wieder ausschalten, um eventuell bei der Installation einge­drungene Partikel zu entfernen. Die Durchussrate des Gases sollte hierbei dem späteren Prozessuss entsprechen.

MSM-Anschlüsse (nur WUC-16)

Bitte beachten Sie die entsprechenden technischen Spezikationen wie Drehmomente und Einbauposition der Anschluss­komponenten.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

31

Montage elektrischer Anschluss

WARNUNG!

Erden Sie das Gehäuse über den Prozessanschluss gegen elektromagnetische Felder und elektrostatische

Auadungen.

WARNUNG!

Besondere Bedingungen für die Verwendung im Ex-Bereich

■

Der externe Erdungsanschluss muss über den Prozessanschluss, der einer Mindestquerschnittsäche von

4 mm

2

entspricht, hergestellt werden. Die Anschlussteile müssen so ausgelegt sein, dass sie gegen Lockern

und Verdrehen gesichert und wirksam gegen Korrosion geschützt sind.

■

Der Stecker, der vom Anwender in der Endanwendung zur Verfügung gestellt wird, soll mit allen zutreenden

Bestimmungen von IEC 60079-0 und IEC 60079- 15 übereinstimmen. Eine minimale Schutzart von IP 54
gemäß IEC 60529 muss sichergestellt werden.

■

Es müssen für die Umgebungstemperatur geeignete Anschlussleitungen verwendet werden.

■

Bei elektrischem Anschluss „Sub-D“ muss über die Installation sichergestellt sein, dass der Transducer vor
Schlägen/Stößen mit einer Energie > 4 J geschützt ist. Der Stecker, wie auch die Dichtung, welche vom

Anwender in der Endanwendung zur Verfügung gestellt werden, müssen mit allen zutreenden Bestimmungen

von IEC 60079-0 und IEC 60079- 15 übereinstimmen. Eine minimale Schutzart von IP 54 gemäß IEC 60529
muss sichergestellt werden.

■

Für den Betrieb unter NEPSI-Bedingungen:

- Der vom Endanwender bereitgestellte Steckverbinder muss in der Endanwendung alle gültigen Vorgaben
nach GB3836.1-2010 und GB3836.8-2003 erfüllen. Eine Schutzart von mindestens IP 54 ist einzuhalten.

- Den Warnhinweis „Nicht unter Spannung trennen“ beachten.

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

32

WIKA Operating instructions / Betriebsanleitung, WUC-1x

■

Verwenden Sie geschirmte Leitungen wenn lange Anschlussleitungen (größer 30 m) verwendet oder Leitun­gen außerhalb von Gebäuden verlegt werden. Beachten Sie, dass bei Steckverbindern keine Verbindung
zwischen Kabelschirm und Gehäuse möglich ist. Sorgen Sie deshalb bei der Installation in explosionsgefähr­deten Bereichen ggf. für einen Potentialausgleich.
Bei Geräten mit Kabelausgang ist das Kabel immer geschirmt. Je nach Ausführung (Bestellmerkmal) ist der
Schirm mit dem Gehäuse verbunden oder nicht. Sorgen Sie auch hier ggf. für einen Potentialausgleich.

■

Wählen Sie den Kabeldurchmesser passend zur Kabeldurchführung des Steckers. Achten Sie darauf, dass
die Kabelverschraubung des montierten Steckers korrekt sitzt und dass die Dichtungen vorhanden und nicht
beschädigt sind. Ziehen Sie die Verschraubung fest und überprüfen Sie den korrekten Sitz der Dichtungen, um
die Schutzart zu gewährleisten.

■

Versehen Sie feindrahtige Leiterenden mit Aderendhülsen (Kabelkonfektionierung).

■

Stellen Sie bei Kabelausgängen sicher, dass am Ende des Kabels keine Feuchtigkeit eintritt.

■

Der Transducer muss bestimmungsgemäß angeschlossen und betrieben werden. Achten Sie auf den korrek­ten (dichten) Verschluss der elektrischen Verbindung (z.B. M12-Kupplung).

WARNUNG!

■

Für Geräte mit Kennzeichnung Ex nA ic oder wenn unter nA ic-Bedingungen betrieben: Trennen Sie das Gerät

nicht unter Spannung!

■

Bei Produkten mit FM-Zulassung: Der Anschluss zwischen Kabel und Steckverbinder muss einer Zugkraft von

min. 15 N standhalten.

Als Hilfsenergie genügt eine Gleichspannung innerhalb der angegebenen Grenzen. Hilfsenergie U+: 10 ... 30 / 14 ... 30 VDC

bei Ausgang 0 ... 10 V. Der Spannungswert Ui = 30 VDC darf im Stromschleifenkreis nicht überschritten werden. Den Zusam­menhang zwischen Spannungsversorgung und Bürdenwiderstand (R

A

) verdeutlicht die folgende Zeichnung:

Ausgangssignal und zulässige Bürde

DE7. Inbetriebnahme, Betrieb

Stromausgang (2-Leiter)

4 ... 20 mA: R

A

≤ (U+ – 10 V) / 0,02 A

Spannungsausgang (3-Leiter)

0 ... 5 V: RA > 5 kΩ
0 ... 10 V: RA > 10 kΩ

mit RA in Ohm und U+ in Volt

zulässiger Bereich

4 ... 20 mA, 2-Leiter

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

33

7. Inbetriebnahme, Betrieb DE

Bei Transducern mit Stromausgang können externe Anzeige- und Auswertegeräte direkt aus der Stromschleife gespeist

werden. Dabei ist ein, durch das Anzeigegerät spezischer zusätzlicher Spannungsabfall zu beachten. Die Transducer sind
kurzzeitig kurzschlussfest; dennoch sollte eine falsche Beschaltung des Gerätes vermieden werden.

Elektrische Anschlüsse

Bajonettstecker, 4-polig Rundstecker M12x1, 4-polig Kabelausgang, 1,5 m

2-Leiter U+ = A U- = D U+ = 1 U- = 3 U+ = rot U- = schwarz
3-Leiter U+ = A U- = D S+ = B U+ = 1 U- = 3 S+ = 4 U+ = rot U- =

schwarz

S+ = braun

Aderquerschnitt - - 0,22 mm² (AWG 24)
Kabeldurchmesser - - 4,8 mm
Benötigter Anzugs-

moment für die
Gegenstecker

1 Nm 1 Nm -

Schutzart nach
IEC 60529

IP 67 (NEMA 4) IP 67 (NEMA 4) IP 67 (NEMA 4)

Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern entsprechender Schutzart.

Bezugnehmend auf die Hinweise zur IP-Schutzart unter Kapitel 7 "Besondere Bedingungen für die Verwendung im
Ex-Bereich"

4

3

1

2

11384850.09 EN/DE 02/2019

34

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Elektrische Anschlüsse

Sub-D HD Stecker, 15-polig Sub-D Stecker, 9-polig

2-Leiter U+ = 7 U- = 5

U-

= 12

U+ = 4 U- = 8

U- = 9

3-Leiter U+ = 7 U- = 5

U- = 12

S+ = 2 U+ = 4 U- = 8

U-

= 9

S+ = 1

Aderquerschnitt - ­Kabeldurchmesser - ­Benötigter Anzugs-

moment für die
Gegenstecker

0,3 Nm (beide Schrauben) 0,3 Nm (beide Schrauben)

Schutzart nach
IEC 60529

IP 54 IP 54

Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern entsprechender Schutzart.

Bezugnehmend auf die Hinweise zur IP-Schutzart unter Kapitel 7 "Besondere Bedingungen für die Verwendung im
Ex-Bereich"

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

35

Technische Daten Models WUC-10, WUC-15 and WUC-16

WUC-10 / WUC-15

WUC-16

Messbereich psi 30 60 100 160 250 350 500 1000 1500 2000 3000 5000

bar 2 4 7 11 17 25 36 70 100 145 225 360

Überlastgrenze

1)

psi 120 120 210 320 500 750 1100 2100 3000 4200 6600 10000

Berstdruck

1)

psi 1800 1800 2200 2600 4800 6200 7400 8000 10500 10500 10500 10500
Weitere Druckbereiche und Druckeinheiten (z.B. MPa, kg/cm

2

) auf Anfrage

Messprinzip Dünnlm-Sensor

Werksto
Messstoberührte Teile

■

Prozessanschluss CrNi-Stahl 316L, nach SEMI F20 (Option: 316L VIM/VAR)

■

Drucksensor 2.4711 / UNS R30003
Gehäuse 304 SS
Inboard Helium-Lecktest < 1 x 10-9 mbar l/sec (atm STD cc/sec) nach Semi F1

Oberächengüte Elektropoliert, mittlere Ra ≤ 0,13 µm (RA 5); max. Ra ≤ 0,18 µm (RA 7) besser als Semi F19

Totraumvolumen cm

3

WUC-10 < 1,5, WUC-15 < 1, WUC-16 < 1
Zulässige Messstoe Spezialgase / Nebel / Flüssigkeiten
Hilfsenergie U+ U+ in VDC 10 ... 30 bei Ausgang 4 ... 20 mA / 0 ... 5 V

14 ... 30 bei Ausgang 0 ... 10 V
Ausgangssignal und zulässige

max. ohmsche Bürde R

A

RA in Ohm 4 ... 20 mA, 2-Leiter RA ≤ (U+ – 10 V) / 0,02 A

0 ... 5 V, 3-Leiter R

A

> 5 k

0 ... 10 V, 3-Leiter R

A

> 10 k
Leistung Pmax W 1
Max. Stromverbrauch Imax mA < 30 Stromausgangssignal

< 8 Spannungsausgangssignal, Source

Einstellbarkeit Nullpunkt % d. Spanne -5 bis +3,5 (durch Potentiometer) Ausgangssignal Strom

-2 bis +5 (durch Potentiometer) Ausgangssignal Spannung

Einstellzeit (10 … 90 %) ms

≤

300

Isolationsspannung VDC 500

1) 1 psi = 0,069 bar

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

36

WIKA Operating instructions / Betriebsanleitung, WUC-1x

Technische Daten Typen WUC-10, WUC-15 und WUC-16

Genauigkeit % d. Spanne ≤ 0,2 (≤ 0,4 bei Messbereiche ≤ 2 bar), RSS (Root Sum Squares)

≤ 0,5

2)

(≤ 1,0 2) bei Messbereiche ≤ 2 bar) nach IEC 61298-2

Nichtlinearität % d. Spanne ≤ 0,1 (≤ 0,15 für für Messbereiche ≤ 2 bar) (BFSL) nach IEC 61298-2
Hysterese % d. Spanne ≤ 0,14
Nichtwiederholbarkeit % d. Spanne ≤ 0,12
Stabilität pro Jahr % d. Spanne ≤ 0,25 (typ.) bei Referenzbedingungen (≤ 0,4 % mit Messbereich ≤ 2 bar)
Zulässige Temperaturbereiche Nicht-Ex T4 T5 T6

■

Messsto -20 ... +100 °C

-4 ... +212 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■

Umgebung -20 ... +85 °C

-4 ... +185 °F

-20 ... +85 °C

-4 ... +185 °F

-20 ... +60 °C

-4 ... +140 °F

-20 ... +40 °C

-4 ... +104 °F

■

Lagerung -40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F

-40 ... +100 °C

-40 ... +212 °F
Nenntemperaturbereich -20 ... +80 °C / -4 ... +176 °F (aktiv kompensiert)
Temperaturkoezienten im Nenntempe-

raturbereich (aktiv kompensiert)

■

Mittlerer TK des Nullpunktes % d. Spanne ≤ 0,1 / 10 K

■

Mittlerer TK der Spanne % d. Spanne ≤ 0,15 / 10 K
RoHS-Konformität Ja
CE-Kennzeichen

■

Druckgeräterichtlinie 2014/68/EU

■

EMV-Richtlinie 2014/30/EU, EN 61326 Emission (Gruppe 1, Klasse B) und Störfestigkeit

(industrieller Bereich)

■

ATEX-Richtlinie für Geräte zur

bestimmungsgemäßen Verwendung in

explosionsgefährdeten Bereichen

2014/34/EU (für Transducer mit Ex-Kennzeichen)

Ex-Schutz ATEX Kategorie 3G (für Transducer mit Ex-Kennzeichen)
Zündschutzart II 3G Ex nA ic IIC T6/T5/T4 Gc X (für Transducer mit Ex-Kennzeichen)
Ex-Schutz IECEx
Zündschutzart IECEx BVS 13.0070x, Ex nA ic IIC T6/T5/T4 Gc

2) Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung (entspricht Messabweichung nach IEC 61298-2)

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

37

Technische Daten Typen WUC-10, WUC-15 und WUC-16

Ex -Schutz FM Class I (für Transducer mit FM-Kennzeichen)
Zündschutzart Nonincendive for use in Class I, Division 2, Groups A, B, C & D, and Class I, Zone 2,

Group IIC, Hazardous (Classied) Locations

Fertigungsumgebung Reinraumklasse 5 nach ISO 14644
Verpackung Doppelt verpackt nach SEMI E49.6
Schockbelastbarkeit g 500 (1,5 ms) nach IEC 60068-2-27
Vibrationsbelastbarkeit mm 0,35 mm (10 - 58 Hz) / 5 g (58,1 - 2000 Hz) nach EN 60068-2-6
Elektrische Schutzarten

■

Kurzschlussfestigkeit S+ gegen U- (kurzzeitig)

■

Verpolschutz U+ gegen U­Gewicht kg Ca. 0,1

Beachten Sie bei der Auslegung Ihrer Anlage, dass die angegebenen Werte (z. B. Berstdruck, Überlastgrenze) in
Abhängigkeit vom verwendeten Material, Gewinde und Dichtung gelten.

Funktionsprüfung

Das Ausgangssignal muss sich dem anstehenden Druck proportional verhalten. Wenn dies nicht so ist, kann das ein
Hinweis auf eine Beschädigung der Membran sein. Lesen Sie in diesem Fall in Kapitel 10 „Störbeseitigung“ nach.

WARNUNG!

■

Önen Sie Anschlüsse nur im drucklosen Zustand!

■

Beachten Sie die Betriebsparameter gemäß Punkt 7 „Technische Daten“.

■

Betreiben Sie den Transducer immer innerhalb des Überlastgrenzbereichs!

ACHTUNG!

Beachten Sie beim Berühren des Transducers, dass die Oberächen der Gerätekomponenten während des

Betriebes heiß werden können.

7. Inbetriebnahme, Betrieb DE

11384850.09 EN/DE 02/2019

38

WIKA Operating instructions / Betriebsanleitung, WUC-1x

8. Einstellung Nullpunkt DE

8. Einstellung Nullpunkt

Einstellung Nullpunkt

Die hier beschriebenen WIKA-Transducer sind wartungsfrei. Sollte dennoch ein Nullpunktversatz auftreten, kann dieser
mittels des eingebauten Potentiometers justiert werden.

WARNUNG!

Für Geräte mit Kennzeichnung Ex nA ic oder wenn unter nA ic-Bedingungen betrieben: Trennen Sie das Gerät

nicht unter Spannung!

Die Überprüfung und Einstellung des Nullpunktes erfolgt im drucklosen Zustand.
Zum Abgleich ist ein Schraubendreher der Größe 1 bis 1,5 mm erforderlich.

Eine Spanneeinstellung (nach der Nullpunktjustage) ist für die hier beschriebenen Transducer nicht erforderlich.

Ablauf

1. Versorgen Sie das Gerät mit Spannung.

2. Heben Sie das Klebeschild an.

3. Verstellen Sie mit dem Potentiometer den Nullpunkt im drucklosen Zustand.
Überprüfen Sie den Nullpunkt mittels geeignetem Gerät. Drehen im Uhrzei­gersinn bedeutet Nullpunktverschiebung nach oben, drehen entgegen dem
Uhrzeigersinn bedeutet Nullpunktverschiebung nach unten.

4. Drücken Sie das Klebeschild wieder an.

Bei Rückfragen [phone]

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

39

9. Wartung, Zubehör / 10. Störbeseitigung DE

9. Wartung, Zubehör

WIKA Transducer sind wartungsfrei.
Lassen Sie Reparaturen nur vom Hersteller durchführen.

Zubehör

Entnehmen Sie bitte Zubehörangaben (z. B. Stecker) unserer aktuellen Standardpreisliste, dem CD-Katalog oder setzen Sie
sich mit unserem Vertriebsmitarbeiter in Verbindung.

10. Störbeseitigung

WARNUNG!

Önen Sie Anschlüsse nur im drucklosen Zustand!

WARNUNG!

■

Ergreifen Sie Vorsichtsmaßnahmen für Messstoreste in ausgebauten Transducern. Messstoreste können

zur Gefährdung von Menschen, Umwelt und Einrichtung führen!

■

Setzen Sie den Transducer außer Betrieb und schützen Sie ihn gegen versehentliche Inbetriebnahme, wenn
Sie Störungen nicht beseitigen können.

■

Lassen Sie Reparaturen nur vom Hersteller durchführen.

Verwenden Sie keine spitzen bzw. harten Gegenstände zur Reinigung, denn die Membran des Druckanschlusses

darf nicht beschädigt werden.

11384850.09 EN/DE 02/2019

40

WIKA Operating instructions / Betriebsanleitung, WUC-1x

10. Störbeseitigung DE

Prüfen Sie bitte vorab, ob Druck ansteht (Ventile/Kugelhahn usw. oen) und ob Sie die richtige Spannungsversorgung und

die richtige Verdrahtungsart (2-Leiter/3-Leiter) gewählt haben.

Störung Mögliche Ursache Maßnahme

Gleichbleibendes Ausgangssignal bei
Druckänderung

Mechanische Überlastung durch Überdruck Gerät austauschen; bei wiederholtem Ausfall

Rücksprache mit Hersteller *)

Falsche Versorgungsspannung oder Strom­stoß

Gerät austauschen

Kein Ausgangssignal Keine/Falsche Versorgungsspannung oder

Stromstoß

Versorgungsspannung gemäß Betriebsanlei­tung korrigieren *)

Leitungsbruch Durchgang überprüfen

Kein/Falsches Ausgangssignal Verdrahtungsfehler (z. B. 2-Leiter als 3-Leiter

verdrahtet)

Anschlussbelegung beachten (siehe Typen­schild / Betriebsanleitung)

Abweichendes Ausgangssignal
oder abweichendes Nullpunkt-Signal

Nullpunkt verstellt Nullpunkt korrekt einstellen (siehe Kapitel 8);

ausreichend genaues Strom/Spannungsmess­gerät verwenden

Abweichendes Nullpunkt-Signal Medium- bzw. Umgebungstemperatur zu hoch/

niedrig

Gerät innerhalb zulässigem Temperaturbe-

reich betreiben; zulässigen Temperaturfehler

beachten (siehe Betriebsanleitung)

Membranbeschädigung, z. B. durch Schläge,

abrasives/agressives Medium; Korrosion an

Membran/Druckanschluss

Gerät austauschen

Signalspanne fällt ab/zu klein Membranbeschädigung, z. B. durch Schläge,

abrasives/agressives Medium; Korrosion an

Membran/Druckanschluss

Hersteller kontaktieren und Gerät austauschen

Signalspanne zu klein Versorgungsspannung zu hoch/niedrig Versorgungsspannung gemäß Betriebsanlei-

tung korrigieren

Mechanische Überlastung durch Überdruck Gerät neu kalibrieren *)

*) Überprüfen Sie nach dem Justieren die korrekte Arbeitsweise des Systems. Besteht der Fehler weiterhin, senden Sie das Gerät zur Reparatur ein (oder tauschen Sie das

Gerät aus).

Im unberechtigtem Reklamationsfall berechnen wir die Reklamationsbearbeitungs-Kosten.
Wenn das Problem bestehen bleibt, setzen Sie sich mit unserem Vertriebsmitarbeiter in Verbindung.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

41

10. Störbeseitigung / 11. Lagerung, Entsorgung DE

Prozess Material Zertikat (Kontaminationserklärung im Servicefall)

Spülen bzw. säubern Sie ausgebaute Geräte vor der Rücksendung, um unsere Mitarbeiter und die Umwelt vor Gefährdung

durch anhaftende Messstoreste zu schützen. Eine Überprüfung ausgefallener Geräte kann nur sicher erfolgen, wenn das

vollständig ausgefüllte Rücksendeformular vorliegt. Eine solche Erklärung beinhaltet alle Materialien, welche mit dem Gerät
in Berührung kamen, auch solche, die zu Testzwecken, zum Betrieb oder zur Reinigung eingesetzt wurden. Das Rücksende­formular ist über unsere Internet-Adresse (www.wika.de / www.wika.com) verfügbar.

11. Lagerung, Entsorgung

WARNUNG!

Ergreifen Sie bei Lagerung und Entsorgung Vorsichtsmaßnahmen für Messstoreste in ausgebauten Trans­ducern. Wir empfehlen eine geeignete und sorgfältige Reinigung. Messstoreste können zur Gefährdung von

Menschen, Umwelt und Einrichtung führen!

Lagerung

Montieren Sie die Schutzkappe bei Lagerung des Transducers.

Entsorgung

Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den einschlägigen landesspezischen

Abfallbehandlungs- und Entsorgungsvorschriften des Anliefergebietes.

11384850.09 EN/DE 02/2019

42

WIKA Operating instructions / Betriebsanleitung, WUC-1x

12. EU Declaration of conformity DE

Technische Änderungen vorbehalten.

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

43

13. FM Certicate of compliance DE

11384850.09 EN/DE 02/2019

44

WIKA Operating instructions / Betriebsanleitung, WUC-1x

13. FM Certicate of compliance DE

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

45

13. FM Certicate of compliance DE

11384850.09 EN/DE 02/2019

46

WIKA Operating instructions / Betriebsanleitung, WUC-1x

13. FM Certicate of compliance DE

11384850.09 EN/DE 02/2019

WIKA Operating instructions / Betriebsanleitung WUC-1x

47

Hazardous (classied) location Non-Hazardous location

Non-Incendive installation

Class I, Division 2, Groups A, B, C and D
Class I, Zone 2, Groups IIC

(Note 3)

Series WUC-1X

U+/S+

Non-Incendive transmitter U-/S-

S+

Control equipment

(Note 4), (Note5)

red
black
brown

2-wire system

wire coding color

supply + U+/S+ red

supply - U-/S- black

2-wire system

wire coding color

supply + U+ red

supply - U-/S- black

signal + S+ brown

Non-Incendive parameters:

V

max

= DC 10 ... 30 V, I

max

= 30 mA (Note 2)

Ci = 11 nF (+0.3 nF/m with cable), Li = 10 µH (+2 µH/m with cable)

Notes

1. The non-incendive eld wiring concept allows the interconnection of two devices with non-incendive parameters not
specically examined in combination as a system when: Uo or Voc ≤ V

max

, Ca or Co ≥ Ci + C

cable

, La or Lo ≥ Li + L

cable,

Po ≤ Pi

2. For this current controlled circuit, the parameter I

max

is not required to be aligned with the parameter Isc or It of

non-incendive eld wiring apparatus.

3. Installation shall be in accordance with the National Electrical Code

®

(ANSI/NFPA70) Sections 504 and 505.

4. The conguration of Control Equipment must be under non-incendive eld wiring concept and FM Approved.

5. Control Equipment manufacturer´s installation drawing must be followed when installing this equipment.

6. No revision to this drawing without prior approval by FM.

14. Control drawing (FM) DE

11374595.01

11384850.09 EN/DE 02/2019

48

WIKA Operating instructions / Betriebsanleitung, WUC-1x
