WIKA D-11-7 User Manual [en, de, es, fr]

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones

Pressure transmitter model D-1x-7
Druckmessumformer Typ D-1x-7
Transmetteur de pression type D-1x-7
Transmisor de presión modelo D-1x-7

Pressure transmitter model D-10-7

GB

D

F

E

GB

Operating instructions model D-1x-7 Page 3 - 30

D

Betriebsanleitung Typ D-1x-7 Seite 31 - 56

F

Mode d'emploi type D-1x-7 Page 57 - 84

E

Manual de instrucciones modelo D-1x-7 Página 85 - 111

WIKA operating instructions pressure transmitter model D-1x-72

2478159.05 12/2011 GB/D/F/E

Contents

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 11

5. Transport, packaging and storage 11

6. Commissioning, operation 12

7. Maintenance and cleaning 26

8. Faults 27

9. Dismounting, return and disposal 28

Appendix 1: EC Declaration of conformity model D-1x-7 29

GB

Declarations of conformity can be found online at www.wika.com.

2478159.05 12/2011 GB/D/F/E

3WIKA operating instructions pressure transmitter model D-1x-7

1. General information

1. General information

■

The pressure transmitter described in the operating instructions has been designed and manufac-

GB

tured using state-of-the-art technology. All components are subject to stringent quality and
environmental criteria during production. Our management systems are certied to ISO 9001 and
ISO 14001.

■

These operating instructions contain important information on handling the instrument. Working
safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the
instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the
instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions, prior to begin­ning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary
to its intended use, non-compliance with these operating instructions, assignment of insuciently
qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Relevant data sheet: PE 81.30

- Application consultant:

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

4 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation which can result in serious injury or death if not
avoided.

CAUTION!

... indicates a potentially dangerous situation which can result in light injuries or damage to
the equipment or the environment if not avoided.

Information

… points out useful tips, recommendations and information for ecient and trouble-free
operation.

Abbreviations

MBA
MBE

Start of measuring range
End of measuring range

GB

2478159.05 12/2011 GB/D/F/E

5WIKA operating instructions pressure transmitter model D-1x-7

2. Safety

2. Safety

WARNING!

GB

2.1 Intended use

The pressure transmitter is used to convert pressure into an electrical signal.

The instrument has been designed and built solely for the intended use described here, and may only
be used accordingly.

The technical specications contained in these operating instructions must be observed. Improper
handling or operation of the instrument outside of its technical specications requires the instrument to
be taken out of service immediately and inspected by an authorised WIKA service engineer.

Before installation, commissioning and operation, ensure that the appropriate pressure
transmitter has been selected in terms of measuring range, design and specic measuring
conditions.
Non-observance can result in serious injury and/or damage to the equipment.

WARNING!

■

Open the connections only after the system has been depressurised

■

Observe the working conditions in accordance with Chapter 3 "Specications".

■

Always operate the pressure transmitter within the overpressure safety range.

Further important safety instructions can be found in the individual chapters of these
operating instructions.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended
use.

6 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING!
Risk of injury if qualication is insucient!

Improper handling can result in considerable injury and damage to equipment.
The activities described in these operating instructions may only be carried out by skilled
personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge
of measurement and control technology and on their experience and knowledge of country-specic
regulations, current standards and directives, are capable of carrying out the work described and
independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids,
and refrigeration plants, compressors, etc., in addition to all standard regulations, the
appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in the dismounted pressure transmitter can result in a risk to persons, the
environment and equipment.
Take sucient precautionary measures.

GB

2478159.05 12/2011 GB/D/F/E

7WIKA operating instructions pressure transmitter model D-1x-7

2. Safety

2.4 Labelling / safety marks

Product label

GB

Measuring range Accuracy

Output signal

Power supply

S# Serial no.
P# Product no.

If the serial number becomes illegible (e.g. due to mechanical damage or overpainting), traceability will
no longer be possible.

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

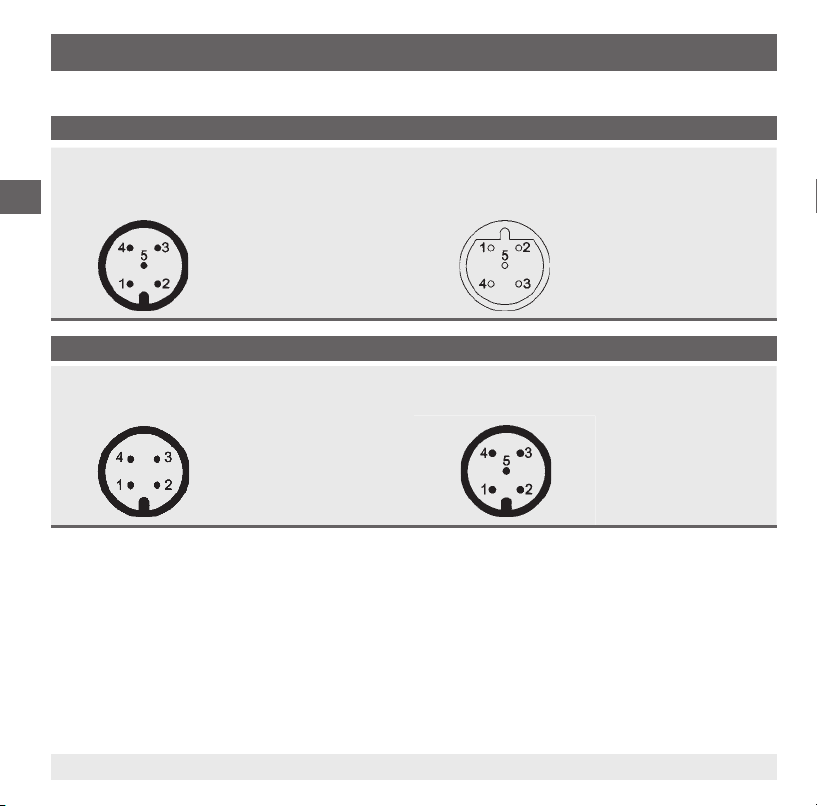

Pin assignment

8 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

3. Specications

3. Specications

Specications Models D-1x-7

Measuring ranges bar 0.25 0.4 0.6 1 1.6 2.5 4 6 10 16
Overpressure limit bar 2 2 4 5 10 10 17 35 35 80
Burst pressure bar 2.4 2.4 4.8 6 12 12 20.5 42 42 96
Measuring ranges bar 25 40
Overpressure limit
Burst pressure

Material
Wetted parts (for other materials see WIKA diaphragm seals product range)

■

Model D-10-7 Stainless steel (with measuring range > 25 bar additionally Elgiloy®)

■

Model D-11-7 Stainless steel {Hastelloy}; O-ring: NBR {FPM/FKM or EPDM}
Case Stainless steel
Internal transmission uid

Power supply U
Output signal
Power consumption W 1.7
Sensor services 2-byte error coding for sensor error or failure of electronics, min./max.

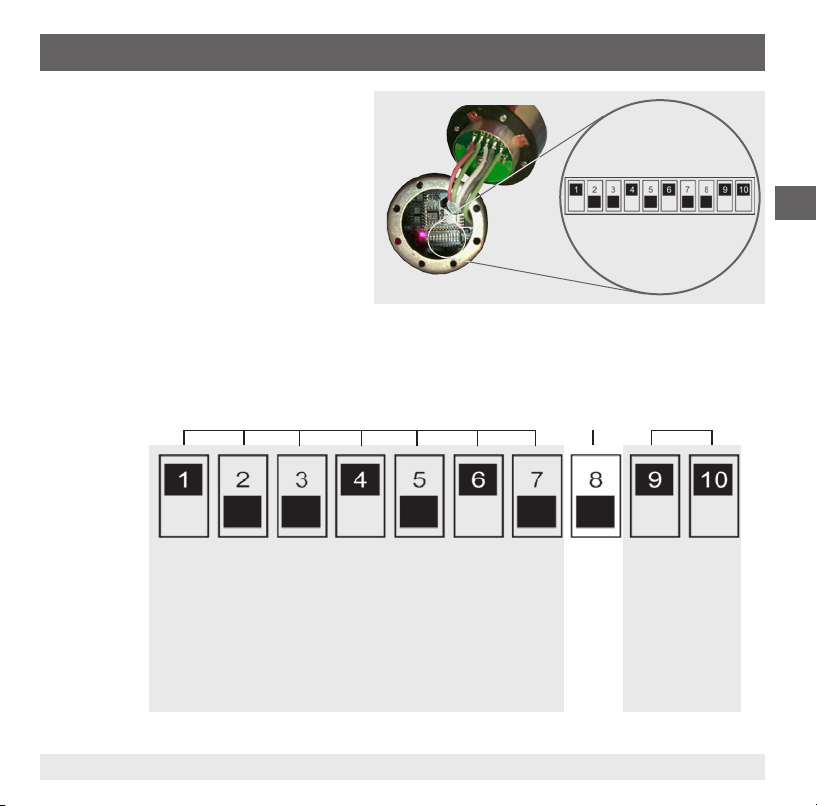

Terminating resistor Internal terminating resistor can be activated via integrated DIP switch
Internal measuring rate Hz ≤ 100
Warming-up period min < 10
Insulation voltage
Accuracy
Non-linearity % of span ≤ 0.04 (BFSL) per IEC 61298-2

B

4)

bar 50 80 120 200 320 500 800 1,200 1,500
bar 96 400 800 800 1,000 1,200 1,700 2)2,400 2)3,000
{Vacuum, gauge pressure, +/-, and absolute pressure are available}

3)

DC

DC 500 V

% of span ≤ 0.25 {0.10} in the range 0 ... +50 °C

Synthetic oil {halocarbon oil for oxygen applications}; {listed by FDA for
food industry}

10 ... 30 V

Probus® DP protocol per EN 50170 / DIN 19245

value upper deviation temperature + pressure

60 100 160 250 400 600 1,000

1)

GB

2478159.05 12/2011 GB/D/F/E

9WIKA operating instructions pressure transmitter model D-1x-7

3. Specications

Specications Models D-1x-7

Long-term stability % of span ≤ 0.10 / year (at reference conditions)
Permissible temperature ranges

GB

■

■

■

Compensated temperature range °C -20 ... +80
Temperature coecients in the

compensated temperature range

■

■

CE conformity

■

■

Shock resistance g < 100 per IEC 60068-2-27 (mechanical shock)
Vibration resistance g < 5 per IEC 60068-2-6 (vibration under resonance)
Reverse polarity protection U
Weight kg approx. 0.4

{ } Items in curved brackets are optional extras for an additional price.

1) Applies only to model D-10-7.

2) For model D-11-7: The value specied in the table applies only when sealing is made using a sealing ring below the hexagon. Otherwise
max. 1,500 bar applies.

3) Not with model D-10-7 for measuring ranges > 25 bar.

4) Including non-linearity, hysteresis, zero oset and end value deviation (corresponds to measured error per IEC 61298-2). Calibrated in
vertical mounting position with process connection facing downwards.

5) Also meets EN 50178, tab. 7, operation (C) 4K4H, storage (D) 1K4, transport (E) 2K3

6) Model D-11-7 is not available in an oxygen version. Model D-10-7 is only available in an oxygen version with medium temperatures
between -20 … +60 °C.

5) 6)

Medium
Ambient
Storage

5)

5)

°C -20 ... +80
°C -20 ... +80
°C -40 ... +85

(The temperature errors in the range 0 ... +50 °C are already

included in the accuracy)
Mean TC of zero point % of span ≤ 0.20 / 10 K {≤ 0.10 / 10 K}
Mean TC of span % of span ≤ 0.20 / 10 K {≤ 0.10 / 10 K}

Pressure equipment directive 97/23/EC
EMC directive 2004/108/EC, EN 61326 emission (group 1, class B) and

interference immunity (industrial application)

vs. U

B+

B-

For special model numbers, e.g. D-10000-7 or D-11000-7, please note the specications stated on the
delivery note.

For further specications see WIKA data sheet PE 81.30 and the order documentation.

10 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

4. Design and function / 5. Transport, packaging and storage

4. Design and function

4.1 Description

D-10-7: Process connection with internal diaphragm.
D-11-7: Process connection with ush diaphragm for highly viscous or crystallising media.

By means of a sensor element and by applying power, the prevailing pressure is converted into an ampli­ed standardised electrical signal via the deformation of a diaphragm.
proportion to the pressure and can be evaluated accordingly.

4.2 Scope of delivery

Cross-check the scope of delivery with the delivery note.

This electrical signal varies in

5. Transport, packaging and storage

5.1 Transport

Check the pressure transmitter for any damage that may have been caused during transportation.
Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during transport (e.g. change in installation

site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

Storage temperature: -40 ... +85 °C

GB

WARNING!

Before storing the instrument (following operation), remove any residual media. This is of
particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic,
radioactive, etc.

2478159.05 12/2011 GB/D/F/E

11WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

6. Commissioning, operation

CAUTION!

GB

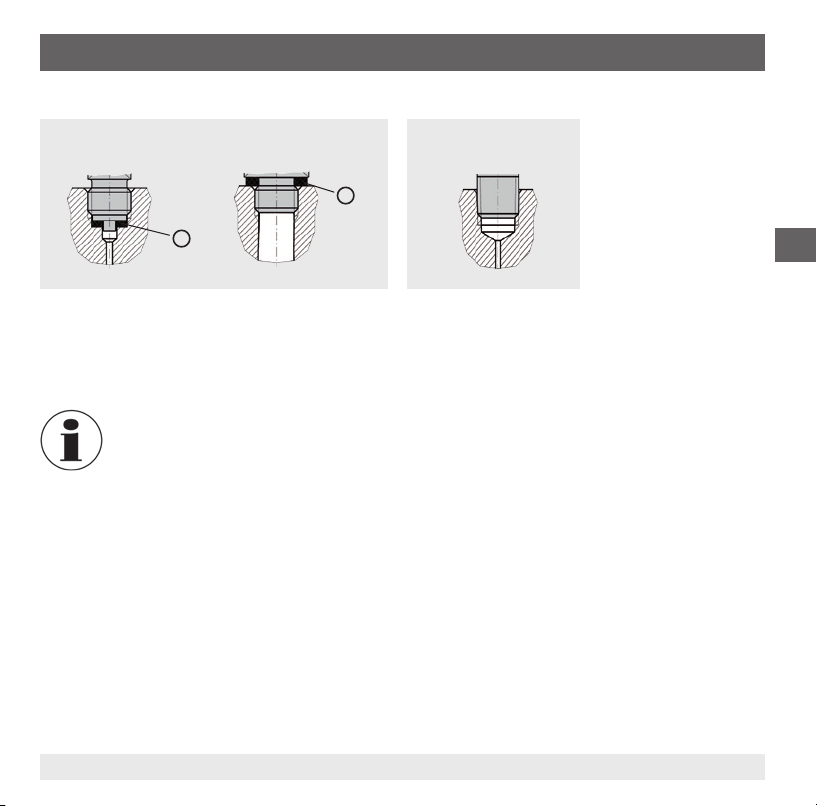

6.1 Making the mechanical connection

■

Remove the protection cap not until shortly before installation. During
installation, ensure that the diaphragm is not damaged (with model
D-11-7).

■

The sealing faces at the instrument have to be undamaged and clean.

■

Only ever screw in, or unscrew, the instrument via the spanner ats.
Never use the case as a working surface.

■

The correct torque depends on the dimensions of the pressure connec­tion and the gasket used (form/material).

■

When screwing in, do not cross the threads.

■

For information on tapped holes and welding sockets, see Technical
Information IN 00.14 at www.wika.com.

Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.

■

Check the diaphragm for any visible damage, since this is a safety-relevant component.

■

Leaking uid is indicative of damage.

■

Only use the pressure transmitter if it is in perfect condition with respect to safety.

Required tool: Open-ended spanner (spanner width 27 or 41), screwdriver

12 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

Types of sealing

Parallel threads Tapered threads

per EN 837

Correct sealing of the process connections with parallel threads at the sealing face  must be made using
suitable at gaskets, sealing rings or WIKA prole sealings.
The sealing of tapered threads (e.g. NPT threads) is made by providing the thread with additional
sealing material such as, for example, PTFE tape (EN 837-2).

For further information on seals see WIKA data sheet AC 09.08 or under www.wika.com.

6.2 Making the electrical connection

■

The pressure transmitter must be earthed via the process connection.

■

Use the instrument with shielded cable.

■

Earth the shield on at least one end of the lead.

■

Only ever use a power source that ensures a safe electrical isolation of the operating voltage in
accordance with IEC/DIN EN 60204-1. In addition, observe the general requirements for PELV
circuits in accordance with IEC/DIN EN 60204-1.

per DIN 3852-E NPT, R and PT

1

1

GB

2478159.05 12/2011 GB/D/F/E

13WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

Connection diagram

Variant 1, per PNO recommendation

Supply voltage Probus® connection

GB

Circular connector, 5-pin, male, M12 x 1 Female connector, 5-pin, per general Probus® connec-

1 = U

B+

2 = n.c. 2 = RxD/TxD-N/A-line
3 = U

B-

4 = n.c. 4 = RxD/TxD-P/B-line
5 = n.c. 5 = shield

Variant 2, customer-specic

Supply voltage Probus® connection

Circular connector, 4-pin, male, M12 x 1 Circular connector, 5-pin, male, M12 x 1

1 = U

B+

2 = n.c. 2 = RxD/TxD-P/B-line
3 = U

B-

4 = n.c. 4 = RxD/TxD-N/A-line

tion technology with inverted mechanical coding, M12 x 1

1 = n.c.

3 = n.c.

1 = n.c.

3 = n.c.

5 = shield

14 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

6.3 DIP switch conguration

In order to access the DIP switches, the
instrument must be opened carefully.

■

Loosen the screws on the instrument
head.

■

Lift the instrument head o the instrument
carefully, so as not to damage any wires.

DIP switch conguration

Probus address res.

On or 1

O or 0

Fig.: Opened instrument

Terminating
resistor

GB

Example for a Probus address

1 * 2 0 * 2

Probus address = 41

2478159.05 12/2011 GB/D/F/E

1 0 0 1 0 1 0

1

0 * 221 * 230 * 241 * 250 * 2

1 + 0 + 0 + 8 + 0 + 32 + 0

or 29

dec

hex

Example

6

1 1

Resistors are
activated.

15WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

6.3 Message structure

In the send message the transmission of the measured value, error detection and service requests are
combined. The D-1x-7 supports only DP-V0 and therefore a cyclic data exchange.

GB

Below, the encoding of the individual elements is claried:

Send message

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Pressure
value MSB
with sign

Measured value

Number format of the measured value: 16 bit integer (sign and magnitude representation)

Pressure
value
LSB

Measured value Error detection Services

Factor,
Unit

Error status Error code Service

request

Service
response 1

Service
response 2

Pressure value MSB (Byte 1): Bit 7 contains the algebraic sign

Bit 6 ... 0 contains the highbyte of the measured value
Pressure value LSB (Byte 2): contains the lowbyte of the measured value
Factor (Byte 3): contains the measurement type, unit and exponent

Pressure value MSB (byte 1) Pressure value LSB (byte 2)

7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0

Pressure value

(Note the sign bit and factor)

Pressure value sign

0 = positive
1 = negative

The representation is not carried out as a two's complement.

16 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

Factor / unit (byte 3)

7 6 5 4 3 2 1 0

Unit

000 (0) bar
001 (1) res
010 (2) psi
011 (3) mmHg
100 (4) inHg
101 (5) mWs
110 (6) inWs
111 (7) res.

Value of the exponent to base 10

000 (0)
001 (1)

.
.
.

111 (7)

Exponent sign

0 = positive
1 = negative

Measurement type

0 = relative pressure
1 = absolute pressure

6.4 Services

Byte 6 "Service request" contains the identier of the service performed (see table "Overview of services").
Bytes 7 and 8 "Service response 1" and "Service Response 2" contains the respective response to a
service. If there is no service request, bytes 6 ... 8 have a value of 0x00.
The request for the services is carried out via 3 byte output data (from the master). The response is in the
input data (byte 6 ... 8) in the send message.

GB

2478159.05 12/2011 GB/D/F/E

17WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

Overview of services

Output data
(from master)

GB

Byte 1 Byte 2 Byte 3 Service request

0x01 XX XX 0x01 ISE-SW AWE-SW Software version
0x02 XX XX 0x02 ISE-HW AWE-HW Hardware version
0x03 XX XX 0x03 MBA (value) Measuring range factor Initial pressure
0x04 XX XX 0x04 MBE (value) Measuring range factor End of measuring range
0x08 XX XX 0x08 Month Year Date of manufacture
0x10 0x10 Res.
0x12 0x12 Res.
0x14 0x14 Res.
0x15 0x15 Res.
0x1C 0x1C Res.
0x1D 0x1D Res.
0x21 XX XX 0x21 HI LO Read zero adjustment
0x22 XX XX 0x22 HI LO Read span correction
0x23 HI LO 0x23 HI LO Write zero adjustment
0x24 HI LO 0x24 HI LO Write span correction
0x42 0x42 Res.
0x44 0x44 Res.
0x54 XX XX 0x54 Sign Temperature value Read temperature
0x60 0x60 Res.
0x61 0x61 Res.
0x88 XX XX The 8 byte input data all display 0xFF Software reset

Input data Explanation

(byte 6)

Service response 1
(byte 7)

Service response 2
(byte 8)

18 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

Description of services

Software and hardware version

Via these services it is possible to read the rmware and hardware version.

Start and end of the measuring range

The byte "MBA (value)" or "MBE (value)" contains the amount of the corresponding value, where the
second most signicant bit is taken as the algebraic sign (0=positive, 1=negative). This value is to be
calculated with the measuring range factor:

Factor / unit (byte 3)

7 6 5 4 3 2 1 0

Exponent

00 00 00 0 ⇒ value x 10
00 00 01 1 ⇒ value x 10
00 00 10 2 ⇒ value x 10
00 00 11 3 ⇒ value x 10

Sign of the exponent

0 = positive
1 = negative

Measurement type

0 = relative pressure
1 = absolute pressure

Date of manufacture

Service byte 1 contains the month of manufacture in the format MM (e.g. 08 for August) and service
byte 2 the year of manufacture in the format YY (e.g. 02 for 2002).

0

1

2

3

GB

2478159.05 12/2011 GB/D/F/E

19WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

Read temperature

The byte "Temperature value" contains the doubled temperature value in the unit °C.
The second most signicant bit should be taken as the algebraic sign (0=positive, 1=negative).

GB

Example

Instrument: D-10-7
Measuring range: -1 ... +2.5 bar

Send message

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Pressure
value MSB
with sign

Measured value

Pressure value MSB/LSB: 0x9158
MSB = 1: Measured value negative
0x1158 = 4,440

Factor/unit: 0x60
Measurement type: relative
Exponent: -4
Unit: bar

Pressure = -4,440 * 10
Pressure = -0.4440 bar

Pressure
value LSB

dec

Factor, unit Error status Error code Service

Error detection

Error status: 0x0A

No error,
The pressure transmitter is
working correctly

-4

bar

request

Services

Service request: 0x54
Temperature is transmitted

Service response 1: 0x00
Temperature positive

Service response 2: 0x41
0x0041 = 65

Temperature = 65/2 = +32.5 °C

Service
response 1

dec

Service
response 2

20 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

Zero adjustment

Output data Input data Explanation

0x21 XX XX 0x21 HI LO Read zero adjustment
0x23 HI LO 0x23 HI LO Write zero adjustment

The respective correction value can be calculated as follows:

Correction value = -

Correction value: Digit value which is programmed into the instrument via service 0x23.
Oset: Deviation of the zero point from the set point in bar
Span: MBE - MBA in bar

Changes only take eect after a reset.

Zero adjustment, example 1:

A pressure transmitter with a measuring range of -1 ... +2.5 bar has a zero oset of +10 mbar, then one
would correct:

Measuring range -1 ... +2.5 bar
Display value 10 mbar too high

Oset

Span

x 50,000

Span: 3.5 bar
Oset: +0.010 bar

GB

Correction value = -

Correction value = -

2478159.05 12/2011 GB/D/F/E

Oset

Span

0.010 bar

3.5 bar

x 50,000

x 50,000



Correction value = -143 0xFF71

Output data

0x23 0xFF 0x71

21WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

Zero adjustment, example 2:

A pressure transmitter with a measuring range of -1 ... +2.5 bar has a zero oset of -10 mbar, then one
would correct:

GB

Pressure range -1 ... +2.5 bar
Display value 10 mbar too low

Span: 3.5 bar
Oset: -0.010 bar

Correction value = -

Correction value = -

Span correction

Output data Input data Explanation

0x22 XX XX 0x22 HI LO Read span correction
0x24 HI LO 0x24 HI LO Write span correction

The respective correction value can be calculated as follows:

Correction value = -

Correction value: Digit value which is programmed into the instrument via service 0x24.
Span oset: Set span - actual span in bar
Span: Set span MBE - MBA in bar

The changes only take eect after a reset.

Oset

Span

-0.010 bar

3.5 bar

Span oset

Span

x 50,000

x 50,000

x 50,000



Correction value = +143 0x008F

Output data

0x23 0x00 0x8F

22 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

Span correction, example:

For a pressure transmitter with a measuring range of 0 ... 25 bar, the span is 25 mbar too low.

Pressure range 0 ... 25 bar
Span oset

Span: 25 bar
Oset: -0.025 bar

GB

Correction value = -

Correction value = -

Error detection

Byte 4 (error status) and byte 5 (error code) contain the error messages.
The error status shows whether there is an error present. If there is an error,
this can be read via the error code (see example).

Example

Error code 42
▶ Error correction through reset.
The encoding should be read from the following diagram.

2478159.05 12/2011 GB/D/F/E

hex

Span oset

Span

-0.025 bar
25 bar

corresponds to binary 01000010, i.e. bit 1 and 6 are set.

x 50,000

x 50,000

Correction value = -50 0xFFCE



Output data

0x23 0xFF 0xCE

Send message

Byte 4 Byte 5

Error status Error code

Error status

■

No error: 0x0A

■

Error: 0x0E

Error code

■

No error: 0x00

■

Fault: See example

23WIKA operating instructions pressure transmitter model D-1x-7

6. Commissioning, operation

Factor / unit (byte 3)

7 6 5 4 3 2 1 0

GB

Internal device error 1 (sensor unit non-synchronous)

The error message will be sent as soon as the synchronisation between the
instrument's two internal microprocessors is disturbed. Error correction through
reset.

Sensor bridge voltage outside permissible range

The sensor bridge voltage is only veried when turning on or after a reset. Error
correction through reset.

Pressure value more than 5 % over the end of the measuring range

The pressure is checked every 10 ms. The error message is sent for as long as
the pressure is outside the 5 % limit.

Pressure value more than 5 % under the start of the measuring range

The pressure is checked every 10 ms. The error message is sent for as long as
the pressure is outside the 5 % limit.

Temperature at the pressure sensor greater than 80 °C

The temperature is checked every 2.5 seconds. For as long as the temperature is
greater than 80 °C, the error message will be transmitted.

Res.

Internal device error 2 (internal communication error)

The error message will be sent as soon as there is a disruption of the internal data
exchange (sensor unit ⇔ evaluation electronics) detected. Error correction through
reset.

LED

The LED inside the instrument signals the following operating conditions:

■

LED o: No voltage supply or bus communication present

■

LED on: No bus communication

24 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Commissioning, operation

GSD - Device master le

Description

#Probus_DP
; Unit-Denition-List:
GSD_Revision = 1
Vendor_Name = "WIKA"
Model_Name = "D-1*-7"
Revision = "Rev 0.2"
Ident_Number = 0x04A5
Protocol_Ident = 0
Station_Type = 0
FMS_supp = 1
Hardware_Release = "01"
Software_Release = "01"

9.6_supp = 1

19.2_supp = 1

93.75_supp = 1

187.5_supp = 1
500_supp = 1

1.5M_supp = 1
3M_supp = 1
6M_supp = 1
12M_supp = 1
MaxTsdr_9.6 = 60
MaxTsdr_19.2 = 60
MaxTsdr_93.75 = 60
MaxTsdr_187.5 = 60
MaxTsdr_500 = 100

Description

MaxTsdr_1.5M = 150
MaxTsdr_3M = 250
MaxTsdr_6M = 450
MaxTsdr_12M = 800
24V_Pins = 0
Implementation_Type = "SPC3"
Bitmap_Device = "wika04a5"
Bitmap_Diag = "wika04a5"
Bitmap_SF = "wika04a5"
Freeze_Mode_supp = 0
Sync_Mode_supp = 0
Auto_Baud_supp = 1
Set_Slave_Add_supp = 0
Min_Slave_Intervall = 1
Modular_Station = 0
Max_User_Prm_Data_Len = 0
Fail_Safe = 0
Slave_Family = 0
Max_Diag_Data_Len = 16
Module = "8 Byte In, 3 Byte

Out" 0x17,0x22

EndModule

GB

2478159.05 12/2011 GB/D/F/E

25WIKA operating instructions pressure transmitter model D-1x-7

7. Maintenance and cleaning

7. Maintenance and cleaning

7.1 Maintenance

This pressure transmitter is maintenance-free.

GB

Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the pressure transmitter from the pressure supply,
switch it o and disconnect it from the voltage supply.

■

Clean the instrument with a moist cloth.

■

Wash or clean the dismounted instrument before returning it in order to protect personnel
and the environment from exposure to residual media.

■

Residual media in the dismounted instrument can result in a risk to persons, the
environment and equipment. Take sucient precautionary measures.

■

Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm
of the process connection.

For information on returning the instrument see chapter 9.2 "Return".

26 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

8. Faults

8. Faults

In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically
and electrically.

Faults Causes Measures

No output signal Cable break Check the continuity
Deviating zero point signal Overpressure safety exceeded Observe the permissible overload limit
Deviating zero point signal Too high/low working temperature Observe the permissible temperatures
Constant output signal upon

change in pressure
Signal span too small Mechanical overload caused by

Signal span varies EMC interference sources in the

Signal span varies/inaccurate Too high/low working temperature Observe the permissible temperatures
Signal span drops / too small Signal span drops / too small Contact manufacturer and replace

If complaint is unjustied, we will charge you the complaint processing fees.

Mechanical overload caused by
overpressure

overpressure

environment; for example, frequency
converter

Replace instrument; if it fails repeat­edly, contact the manufacturer

Replace instrument; if it fails repeat­edly, contact the manufacturer

Shield instrument; cable shield;
remove source of interference

instrument

CAUTION!

If deciencies cannot be eliminated by means of the measures listed above, shut down the
instrument immediately, and ensure that pressure and/or signal are no longer present, and
secure the instrument from being put back into operation inadvertently. In this case, contact
the manufacturer. If a return is needed, please follow the instructions given in chapter "9.2
Return".

GB

2478159.05 12/2011 GB/D/F/E

27WIKA operating instructions pressure transmitter model D-1x-7

9. Dismounting, return and disposal

9. Dismounting, return and disposal

WARNING!

GB

9.1 Dismounting

Only disconnect the pressure transmitter once the system has been depressurised!

9.2 Returns

When returning the instrument, use the original packaging or a suitable transport package.

Enclose the completed return form with the instrument.

9.3 Disposal

Incorrect disposal can put the environment at risk.

Residual media in the dismounted pressure transmitter can result in a risk to persons, the
environment and equipment. Take sucient precautionary measures.

WARNING!
Absolutely observe the following when shipping the instrument:

All instruments delivered to WIKA must be free from any kind of hazardous substances
(acids, leachate, solutions, etc.).

The return form can be found under the heading 'Service' at www.wika.com.

Dispose of instrument components and packaging materials in an environmentally compatible way and
in accordance with the country-specic waste disposal regulations.

28 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

Appendix 1: EC Declaration of conformity model D-1x-7

GB

2478159.05 12/2011 GB/D/F/E

29WIKA operating instructions pressure transmitter model D-1x-7

GB

30 WIKA operating instructions pressure transmitter model D-1x-7

2478159.05 12/2011 GB/D/F/E

Inhalt

Inhalt

1. Allgemeines 32

2. Sicherheit 34

3. Technische Daten 37

4. Aufbau und Funktion 39

5. Transport, Verpackung und Lagerung 39

6. Inbetriebnahme, Betrieb 40

7. Wartung und Reinigung 54

8. Störungen 55

9. Demontage, Rücksendung und Entsorgung 56

Anlage 1: EG-Konformitätserklärung Typ D-1x-7 29

Konformitätserklärungen nden Sie online unter www.wika.de.

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 31

D

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Druckmessumformer wird nach den neuesten Erkenntnis­sen konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien.

D

Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für
sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanwei­sungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allge­meinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für das
Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbe­achten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie eigen­mächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- zugehöriges Datenblatt: PE 81.30

- Anwendungsberater:

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-732

2478159.05 12/2011 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!
… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder
leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht
gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und
störungsfreien Betrieb hervor.

Abkürzungen

MBA
MBE

Messbereichsanfang
Messbereichsende

D

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 33

2. Sicherheit

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige

D

2.1 Bestimmungsgemäße Verwendung

Der Druckmessumformer dient zum Umwandeln von Druck in ein elektrisches Signal.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck
konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße
Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezikationen macht die
sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich.

Druckmessumformer hinsichtlich Messbereich, Ausführung und spezischen
Messbedingungen ausgewählt wurde.
Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand önen.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Druckmessumformer immer innerhalb des Überdruck-Grenzbereiches betreiben.

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser
Betriebsanleitung.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-734

2478159.05 12/2011 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG!
Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen.
Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfol­gend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und
Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften,
geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche
Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive
Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen
Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten
allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste im ausgebauten Druckmessumformer können zur Gefährdung von
Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

D

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 35

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

D

Messbereich Genauigkeit

Ausgangssignal Anschlussbelegung

Hilfsenergie

S# Serien-Nr.
P# Erzeugnis-Nr.

Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine
Rückverfolgbarkeit nicht mehr möglich.

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen
Richtlinien.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-736

2478159.05 12/2011 GB/D/F/E

3. Technische Daten

3. Technische Daten

Technische Daten Typen D-1x-7

Messbereiche bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Überlast-Druckgrenze bar 2 2 4 5 10 10 17 35 35 80
Berstdruck bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Messbereiche bar 25 40
Überlast-Druckgrenze
Berstdruck

Werksto
Messstoberührte Teile (andere Werkstoe siehe WIKA Druckmittler-Programm)

■

Typ D-10-7 CrNi-Stahl (bei Messbereich > 25 bar zusätzlich Elgiloy®)

■

Typ D-11-7 CrNi-Stahl {Hastelloy}; O-Ring: NBR {FPM/FKM oder EPDM}
Gehäuse CrNi-Stahl
Interne Übertragungsüssig-

3)

keit
Hilfsenergie U
Ausgangssignal
Leistungsaufnahme W 1,7
Sensordienste 2-Byte Errorcodierung für Sensorfehler Elektronikausfall,

Abschlusswiderstand Interner Abschlusswiderstand über integrierten DIP-Switch zuschaltbar
Interne Messrate Hz ≤ 100
Anwärmzeit min < 10
Isolationsspannung
Genauigkeit
Nichtlinearität % d. Spanne ≤ 0,04 (BFSL) nach IEC 61298-2

B

4)

bar 50 80 120 200 320 500 800 1.200 1.500
bar 96 400 800 800 1.000 1.200 1.700 2)2.400 2)3.000
{Unterdruck, Überdruck, +/- , sowie Absolutdruck erhältlich}

Synthetisches Öl {Halocarbonöl für Sauersto-Ausführungen} {FDA­gelistet für Nahrungsmittelindustrie}

DC

DC 500 V

% d. Spanne ≤ 0,25 {0,10} im Bereich 0 ... +50 °C

10 ... 30 V

Probus® DP Protokoll gemäß EN 50170 / DIN 19245

Min./Max.-Wert-Überschreitung Temperatur + Druck

60 100 160 250 400 600 1.000

1)

D

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 37

3. Technische Daten

Technische Daten Typen D-1x-7

Langzeitstabilität % d. Spanne ≤ 0,10 / Jahr (bei Referenzbedingungen)
Zulässige Temperaturbereiche

■

Messsto

■

Umgebung

D

■

Lagerung
Kompensierter Temperaturbereich °C -20 ... +80
Temperaturkoezienten im

kompensierten Temperaturbereich

■

Mittlerer TK des Nullpunktes % d. Spanne ≤ 0,20 / 10 K {≤ 0,10 / 10 K}

■

Mittlerer TK der Spanne % d. Spanne ≤ 0,20 / 10 K {≤ 0,10 / 10 K}
CE-Konformität

■

Druckgeräterichtlinie 97/23/EG

■

EMV-Richtlinie 2004/108/EG EN 61326 Emission (Gruppe 1, Klasse B) und

Schockbelastbarkeit g < 100 nach IEC 60068-2-27 (Schock mechanisch)
Vibrationsbelastbarkeit g < 5 nach IEC 60068-2-6 (Vibration bei Resonanz)
Verpolschutz U
Gewicht kg ca. 0,4

{ } Angaben in geschweiften Klammern beschreiben gegen Mehrpreis lieferbare Sonderheiten.

1) Nur für Typ D-10-7 gültig.

2) Bei Typ D-11-7: Der Tabellenwert gilt ausschließlich bei Abdichtung mittels Dichtring unterhalb des Sechskantes. Andernfalls gilt max.

1.500 bar.

3) Nicht vorhanden bei Typ D-10-7 für Messbereiche > 25 bar.

4) Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung (entspricht Messabweichung nach IEC 61298-2). Kalibriert
bei senkrechter Einbaulage mit Prozessanschluss nach unten.

5) Erfüllt auch EN 50178, Tab. 7, Betrieb (C) 4K4H, Lagerung (D) 1K4, Transport (E) 2K3

6) Typ D-11-7 ist nicht in Sauersto-Ausführung erhältlich. Typ D-10-7 ist nur in Sauersto-Ausführung mit einer Messstotemperatur von

-20 … +60 °C möglich.

5) 6)

5)

5)

°C -20 ... +80
°C -20 ... +80
°C -40 ... +85

(Die Temperaturfehler im Bereich 0 ... +50 °C sind bereits in der
Genauigkeit enthalten)

Störfestigkeit (industrieller Bereich)

gegen U

B+

B-

Bei Sondertypennummer, z. B. D-10000-7 oder D-11000-7 Spezikationen gemäß Lieferschein beachten.

Weitere technische Daten siehe WIKA Datenblatt PE 81.30 und Bestellunterlagen.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-738

2478159.05 12/2011 GB/D/F/E

4. Aufbau und Funktion / 5. Transport, Verpackung und Lagerung

4. Aufbau und Funktion

4.1 Beschreibung

D-10-7: Prozessanschluss mit innenliegender Membrane.
D-11-7: Prozessanschluss mit frontbündiger Membrane für hochviskose oder kristallisierende Medien.

Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membrane
der anstehende Druck in ein verstärktes standardisiertes elektrisches Signal umgewandelt. Dieses
elektrische Signal verändert sich proportional zum Druck und kann entsprechend ausgewertet werden.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Druckmessumformer auf eventuell vorhandene Transportschäden untersuchen.
Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B.

wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

Lagertemperatur: -40 ... +85 °C

D

WARNUNG!

Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoreste entfernen.
Dies ist besonders wichtig, wenn der Messsto gesundheitsgefährdend ist, wie z. B. ätzend,
giftig, krebserregend, radioaktiv, usw.

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 39

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

VORSICHT!

Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.

■

Die Membrane optisch auf Beschädigung überprüfen, denn diese ist ein sicherheitsrele-

D

6.1 Montage mechanischer Anschluss

■

Die Schutzkappe erst kurz vor dem Einbau entfernen. Sicherstellen dass
die Membrane auch während des Einbaus nicht beschädigt wird (bei Typ
D-11-7).

■

Dichtächen am Gerät und an der Messstelle müssen unbeschädigt und
frei von Verschmutzungen sein.

■

Das Gerät nur über die Schlüsselächen ein- bzw. ausschrauben.
Niemals das Gehäuse als Angrisäche verwenden.

■

Das richtige Drehmoment ist abhängig von der Dimension des Prozess­anschlusses sowie der verwendeten Dichtung (Form/Werksto).

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische
Information IN 00.14 unter www.wika.de.

vantes Teil.

■

Auslaufende Flüssigkeit weist auf eine Beschädigung hin.

■

Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.

Benötigtes Werkzeug: Maulschlüssel (Schlüsselweite 27 bzw. 41), Schraubendreher

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-740

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Dichtungsarten

Zylindrische Gewinde Kegelige Gewinde

nach EN 837

nach DIN 3852-E NPT, R und PT

1

1

Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtäche  sind Flach­dichtungen, Dichtlinsen oder WIKA-Proldichtungen einzusetzen.
Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dicht­werkstoen, wie z. B. PTFE-Band (EN 837-2).

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

6.2 Montage elektrischer Anschluss

■

Den Druckmessumformer über den Prozessanschluss erden.

■

Das Gerät mit geschirmter Leitung betreiben.

■

Den Schirm auf mindestens einer Leitungsseite erden.

■

Es sind ausschließlich Stromquellen zu verwenden, die eine sichere elektrische Trennung
der Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Zusätzlich die allgemeinen
Anforderungen an PELV-Stromkreise gemäß IEC/DIN EN 60204-1 berücksichtigen.

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 41

D

6. Inbetriebnahme, Betrieb

Anschlussschema

Variante 1, gemäß PNO-Empfehlung

Versorgungsspannung Probus® Anschluss

Rundstecker, 5-polig, Stift, M12 x 1 Buchse, 5-polig, gemäß Anschlusstechnik für Probus

D

1 = U

B+

2 = n.c. 2 = RxD/TxD-N/A-Leitung
3 = U

B-

4 = n.c. 4 = RxD/TxD-P/B-Leitung
5 = n.c. 5 = Schirm

Variante 2, kundenspezisch

Versorgungsspannung

Rundstecker, 4-polig, Stift, M12 x 1 Rundstecker, 5-polig, Stift, M12 x 1

1 = U

B+

2 = n.c. 2 = RxD/TxD-P/B-Leitung
3 = U

B- 3 = n.c.

4 = n.c. 4 = RxD/TxD-N/A-Leitung

mit invertierter mechanischer Codierung, M12 x 1

1 = n.c.

3 = n.c.

®

Probus

Anschluss

1 = n.c.

5 = Schirm

®

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-742

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

6.3 Konguration DIP-Schalter

Um Zugang zu den DIP-Schaltern zu
erhalten, muss das Gerät vorsichtig geönet
werden.

■

Die Schrauben des Gerätekopfes lösen.

■

Den Gerätekopf vorsichtig vom Gerät
abheben, sodass keine Litzen beschädigt
werden.

Belegung DIP-Schalter

Probus-Adresse res.

An bzw. 1

Aus bzw. 0

Abb.: Geönetes Gerät

Abschluss­widerstand

D

Beispiel für Probus-Adresse

1 * 2 0 * 2

Probus-Adresse = 41

2478159.05 12/2011 GB/D/F/E

1 0 0 1 0 1 0

1

0 * 221 * 230 * 241 * 250 * 2

1 + 0 + 0 + 8 + 0 + 32 + 0

bzw. 29

dec

hex

6

Beispiel

1 1

Widerstände
sind einge­schaltet.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 43

6. Inbetriebnahme, Betrieb

6.3 Telegramm-Aufbau

Im Sende-Telegramm sind die Übermittlung des Messwertes, Fehlererkennung und Diensteanforderun­gen zusammengefasst. Der D-1x-7 unterstützt nur DP-V0 und somit einen zyklischen Datenaustausch.

Nachfolgend wird die Kodierung der einzelnen Teile erklärt:

D

Sende-Telegramm

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Druckwert
MSB mit
Vorzeichen

Messwert

Zahlenformat des Messwertes: 16 bit Integer (Vorzeichenbetragsdarstellung)

Druckwert
LSB

Messwert Fehlererkennung Dienste

Faktor,
Einheit

Fehlerstatus Fehlercode Dienstanfor-

derung

Dienstant­wort 1

Dienstant­wort 2

Druckwert MSB (Byte 1): Bit 7 enthält das Vorzeichen

Bit 6 ... 0 enthält das Highbyte des Messwertes
Druckwert LSB (Byte 2): enthält das Lowbyte des Messwertes
Faktor (Byte 3): enthält die Messart, Einheit und den Exponenten

Druckwert MSB (Byte 1) Druckwert LSB (Byte 2)

7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0

Druckwert

(Vorzeichen-Bit und Faktor berücksichtigen)

Vorzeichen Druckwert

0 = Positiv
1 = Negativ

Die Darstellung erfolgt nicht als Zweierkomplement.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-744

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Faktor / Einheit (Byte 3)

7 6 5 4 3 2 1 0

Einheit

000 (0) bar
001 (1) res
010 (2) psi
011 (3) mmHg
100 (4) inHg
101 (5) mWs
110 (6) inWs
111 (7) res.

Betrag des Exponents zur Basis 10

000 (0)
001 (1)

.
.
.

111 (7)

Vorzeichen Exponent

0 = Positiv
1 = Negativ

Messart

0 = Relativdruck
1 = Absolutdruck

6.4 Dienste

Das Byte 6 „Diensteanforderung“ enthält die Kennung des ausgeführten Dienstes (siehe Tabelle
„Übersicht der Dienste“). Die Bytes 7 und 8 „Dienstantwort 1“ und „Dienstantwort 2“ enthalten die
entsprechende Antwort auf einen Dienst. Liegt keine Dienstanforderung vor, entsprechen die Bytes
6 ... 8 dem Wert 0x00.
Die Anforderung der Dienste erfolgt durch 3 Byte Output-Daten (vom Master). Die Antwort steht in den
Input-Daten (Byte 6 ... 8) im Sende-Telegramm.

D

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 45

6. Inbetriebnahme, Betrieb

Übersicht der Dienste

Output-Daten

Input-Daten Erklärung

(vom Master)

Byte 1 Byte 2 Byte 3 Dienstanforderung

D

0x01 XX XX 0x01 ISE-SW AWE-SW Software Version
0x02 XX XX 0x02 ISE-HW AWE-HW Hardware Version
0x03 XX XX 0x03 MBA (Wert) Messbereichs-

0x04 XX XX 0x04 MBE (Wert) Messbereichs-

0x08 XX XX 0x08 Monat Jahr Herstelldatum
0x10 0x10 Res.
0x12 0x12 Res.
0x14 0x14 Res.
0x15 0x15 Res.
0x1C 0x1C Res.
0x1D 0x1D Res.
0x21 XX XX 0x21 HI LO Nullpunktkorrektur lesen
0x22 XX XX 0x22 HI LO Spannekorrektur lesen
0x23 HI LO 0x23 HI LO Nullpunktkorrektur schreiben
0x24 HI LO 0x24 HI LO Spannekorrektur schreiben
0x42 0x42 Res.
0x44 0x44 Res.
0x54 XX XX 0x54 Vorzeichen Temperaturwert Temperatur lesen
0x60 0x60 Res.
0x61 0x61 Res.
0x88 XX XX Die 8 Byte Input-Daten zeigen alle 0xFF an Software-Reset

(Byte 6)

Dienstantwort 1
(Byte 7)

Dienstantwort 2
(Byte 8)

Messbereichsanfang

faktor

Messbereichsende

faktor

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-746

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Beschreibung der Dienste

Software- und Hardware-Version

Über diese Dienste ist es möglich die Firmware- und Hardwareversion auszulesen.

Messbereichsanfang und -ende

Das Byte „MBA (Wert)“, bzw. „MBE (Wert)“ beinhaltet den Betrag des jeweiligen Wertes, wobei das
zweithöchstwertigste Bit als Vorzeichen zu sehen ist (0=positiv, 1=negativ). Dieser Wert ist mit dem
Messbereichsfaktor zu verrechnen:

Faktor / Einheit (Byte 3)

7 6 5 4 3 2 1 0

Exponent

00 00 00 0 ⇒ Wert x 10
00 00 01 1 ⇒ Wert x 10
00 00 10 2 ⇒ Wert x 10
00 00 11 3 ⇒ Wert x 10

Vorzeichen des Exponentes

0 = Positiv
1 = Negativ

Messart

0 = Relativdruck
1 = Absolutdruck

0

1

2

3

Herstelldatum

Das Dienstbyte 1 enthält den Herstellmonat im Format MM (z. B. 08 für August) und das Dienstbyte 2
das Herstelljahr im Format JJ (z. B. 02 für 2002).

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 47

D

6. Inbetriebnahme, Betrieb

Temperatur lesen

Das Byte „Temperaturwert“ enthält den verdoppelten Temperaturwert in der Einheit °C.
Das zweithöchstwertige Bit ist als Vorzeichen zu sehen (0=positiv, 1=negativ).

Beispiel

Gerät: D-10-7

D

Messbereich: -1 ... +2,5 bar

Sende-Telegramm

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Druckwert
MSB mit
Vorzeichen

Messwert

Druckwert MSB/LSB: 0x9158
MSB = 1: Messwert negativ
0x1158 = 4.440

Faktor/Einheit: 0x60
Messart: relativ
Exponent: -4
Einheit: bar

Druck = -4.440 * 10
Druck = -0,4440 bar

Druckwert
LSB

dec

-4

bar

Faktor,
Einheit

Fehlerstatus Fehlercode Dienstanfor-

Fehlererkennung

Fehlerstatus: 0x0A

Kein Fehler,
Druckmessumformer
arbeitet korrekt

derung

Dienste

Dienstanforderung: 0x54
Temperatur wird übermittelt

Dienstantwort 1: 0x00
Temperatur positiv

Dienstantwort 2: 0x41
0x0041 = 65

Temperatur = 65/2 = +32,5 °C

Dienstant­wort 1

dec

Dienstant­wort 2

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-748

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Nullpunktkorrektur

Output-Daten Input-Daten Erklärung

0x21 XX XX 0x21 HI LO Nullpunktkorrektur lesen
0x23 HI LO 0x23 HI LO Nullpunktkorrektur schreiben

Den entsprechenden Korrekturwert kann man folgendermaßen ermitteln:

Korrekturwert = -

Korrekturwert: Digitwert, der über Dienst 0x23 ins Gerät programmiert wird.
Oset: Abweichung des Nullpunkts vom Sollwert in bar
Spanne: MBE - MBA in bar

Nullpunktkorrektur, Beispiel 1:

Ein Druckmessumformer mit dem Messbereich von -1 ... +2,5 bar hat einen Nullpunktversatz von
+10 mbar, den man korrigieren möchte:

Messbereich -1 ... +2,5 bar
Anzeigewert 10 mbar zu hoch

Oset

Spanne

Änderungen werden nur nach einem Reset wirksam.

x 50.000

Spanne: 3,5 bar
Oset: +0,010 bar

D

Korrekturwert = -

Korrekturwert = -

2478159.05 12/2011 GB/D/F/E

Oset

Spanne

0,010 bar

3,5 bar

x 50.000

x 50.000



Korrekturwert = -143 0xFF71

Output-Daten

0x23 0xFF 0x71

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 49

6. Inbetriebnahme, Betrieb

Nullpunktkorrektur, Beispiel 2:

Ein Druckmessumformer mit dem Messbereich von -1 ... +2,5 bar hat einen Nullpunktversatz von -10
mbar, den man korrigieren möchte:

Druckbereich -1 ... +2,5 bar

D

Anzeigewert 10 mbar zu niedrig

Korrekturwert = -

Korrekturwert = -

Spannekorrektur

Output-Daten Input-Daten Erklärung

0x22 XX XX 0x22 HI LO SP-Korrektur lesen
0x24 HI LO 0x24 HI LO SP-Korrektur schreiben

Den entsprechenden Korrekturwert kann man folgendermaßen ermitteln:

Korrekturwert = -

Korrekturwert: Digitwert, der über Dienst 0x24 ins Gerät programmiert wird.
Spanneabweichung: Sollspanne - Istspanne in bar
Spanne: Sollspanne MBE - MBA in bar

Die Änderungen werden nur nach einem Reset wirksam.

Oset

Spanne

-0,010 bar
3,5 bar

Spanneabweichung

Spanne

x 50.000

x 50.000

Spanne: 3,5 bar
Oset: -0,010 bar



x 50.000

Korrekturwert = +143 0x008F

Output-Daten

0x23 0x00 0x8F

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-750

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Spannekorrektur, Beispiel:

Bei einem Druckmessumformer mit dem Messbereich von 0 ... 25 bar ist die Spanne 25 mbar zu niedrig.

Druckbereich 0 ... 25 bar Spanne: 25 bar
Spanneabweichung

Korrekturwert = -

Korrekturwert = -

Spanneabweichung

Oset: -0,025 bar

Spanne

-0,025 bar
25 bar

x 50.000

x 50.000

Korrekturwert = -50 0xFFCE



Output-Daten

0x23 0xFF 0xCE

D

Fehlersuche

Das Byte 4 (Fehlerstatus) und das Byte 5 (Fehlercode) enthalten die Fehler­meldungen.
Der Fehlerstatus zeigt an, ob ein Fehler vorliegt. Vorausgesetzt es besteht
ein Fehler, lässt sich dieser über den Fehlercode auslesen (siehe Beispiel).

Beispiel

Fehlercode 42
▶ Fehlerbehebung durch Reset.
Die Kodierung ist im folgenden Diagramm abzulesen.

2478159.05 12/2011 GB/D/F/E

entspricht binär 01000010, d. h. Bit 1 und 6 sind gesetzt.

hex

Sende-Telegramm

Byte 4 Byte 5

Fehlerstatus Fehlercode

Fehlerstatus

■

Kein Fehler: 0x0A

■

Fehler: 0x0E

Fehlercode

■

Kein Fehler: 0x00

■

Fehlerfall: siehe Beispiel

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 51

6. Inbetriebnahme, Betrieb

Faktor / Einheit (Byte 3)

7 6 5 4 3 2 1 0

D

Interner Gerätefehler 1 (Sensoreinheit nicht synchron)

Die Fehlermeldung wird gesendet, sobald die Synchronisation zwischen den
beiden geräteinternen Mikrocontrollern gestört ist. Fehlerbehebung durch Reset.

Sensorbrückenspannung außerhalb gültigem Bereich

Die Sensorbrückenspannung wird nur beim Einschalten, bzw. nach einem Reset
überprüft. Fehlerbehebung durch Reset.

Druckwert mehr als 5 % über Messbereichsende

Der Druck wird alle 10 ms überprüft. Die Fehlermeldung wird gesendet, solange
sich der Druck außerhalb der 5 %-Grenze bendet.

Druckwert mehr als 5 % unter Messbereichsanfang

Der Druck wird alle 10 ms überprüft. Die Fehlermeldung wird gesendet, solang
sich der Druck außerhalb der 5 %-Grenze bendet.

Temperatur am Druck-Sensor größer als 80 °C

Die Temperatur wird alle 2,5 Sekunden geprüft. Solange die Temperatur 80 °C
übersteigt, wird die Fehlermeldung ausgegeben.

Res.

Interner Gerätefehler 2 (interner Kommunikationsfehler)

Fehlermeldung wird gesendet, sobald eine Störung des internen
Datenaustausches (Sensoreinheit ⇔ Auswerteelektronik) festgestellt wird.
Fehlerbehebung durch Reset.

LED

Die LED im Inneren des Gerätes signalisiert folgende Betriebszustände:

■

LED aus: keine Spannungsversorgung oder Bus-Kommunikation vorhanden.

■

LED ein: keine Bus-Kummunikation

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-752

2478159.05 12/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

GSD - Geräte-Stammdatei

Beschreibung

#Probus_DP
; Unit-Denition-List:
GSD_Revision = 1
Vendor_Name = „WIKA“
Model_Name = „D-1*-7“
Revision = „Rev 0.2“
Ident_Number = 0x04A5
Protocol_Ident = 0
Station_Type = 0
FMS_supp = 1
Hardware_Release = „01“
Software_Release = „01“

9.6_supp = 1

19.2_supp = 1

93.75_supp = 1

187.5_supp = 1
500_supp = 1

1.5M_supp = 1
3M_supp = 1
6M_supp = 1
12M_supp = 1
MaxTsdr_9.6 = 60
MaxTsdr_19.2 = 60
MaxTsdr_93.75 = 60
MaxTsdr_187.5 = 60
MaxTsdr_500 = 100

Beschreibung

MaxTsdr_1.5M = 150
MaxTsdr_3M = 250
MaxTsdr_6M = 450
MaxTsdr_12M = 800
24V_Pins = 0
Implementation_Type = „SPC3“
Bitmap_Device = „wika04a5“
Bitmap_Diag = „wika04a5“
Bitmap_SF = „wika04a5“
Freeze_Mode_supp = 0
Sync_Mode_supp = 0
Auto_Baud_supp = 1
Set_Slave_Add_supp = 0
Min_Slave_Intervall = 1
Modular_Station = 0
Max_User_Prm_Data_Len = 0
Fail_Safe = 0
Slave_Family = 0
Max_Diag_Data_Len = 16
Module = „8 Byte In, 3 Byte

Out“ 0x17,0x22

EndModule

D

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 53

7. Wartung und Reinigung

7. Wartung und Reinigung

7.1 Wartung

Dieser Druckmessumformer ist wartungsfrei.
Reparaturen sind ausschließlich vom Hersteller durchzuführen.

D

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung den Druckmessumformer ordnungsgemäß von der Druckversorgung
trennen, ausschalten und von der Spannungsversorgung trennen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um Personen und
Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste im ausgebauten Gerät können zur Gefährdung von Personen, Umwelt
und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

■

Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, welche die
Membrane des Prozessanschlusses beschädigen können.

Hinweise zur Rücksendung des Gerätes siehe Kapitel „9.2 Rücksendung“.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-754

2478159.05 12/2011 GB/D/F/E

8. Störungen

8. Störungen

Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt
montiert ist.

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Leitungsbruch Durchgang überprüfen
Abweichendes Nullpunkt-Signal Überlast-Druckgrenze überschritten Zulässige Überlast-Druckgrenze

Abweichendes Nullpunkt-Signal Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten
Gleichbleibendes Ausgangssignal

bei Druckänderung
Signalspanne zu klein Mechanische Überlastung durch

Signalspanne schwankend EMV-Störquellen in Umgebung,

Signalspanne schwankend/
ungenau

Signalspanne fällt ab/zu klein Signalspanne fällt ab/zu klein Hersteller kontaktieren und Gerät

Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten.

Mechanische Überlastung durch
Überdruck

Überdruck

z. B. Frequenzumrichter

Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten

einhalten

Gerät austauschen; bei wiederholtem
Ausfall Rücksprache mit Hersteller

Gerät austauschen; bei wiederholtem
Ausfall Rücksprache mit Hersteller

Gerät abschirmen;
Leitungsabschirmung; Störquelle
entfernen

austauschen

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden,
ist das Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw.
Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle
Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter
Kapitel „9.2 Rücksendung“ beachten.

2478159.05 12/2011 GB/D/F/E

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-7 55

D

9. Demontage, Rücksendung und Entsorgung

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste im ausgebauten Druckmessumformer können zur Gefährdung von Personen,

D

9.1 Demontage

Druckmessumformer nur im drucklosen Zustand demontieren!

9.2 Rücksendung

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung
verwenden.

Dem Gerät das Rücksendeformular ausgefüllt beifügen.

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

WARNUNG!
Beim Versand des Gerätes unbedingt beachten:

Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoen (Säuren, Laugen, Lösun­gen, etc.) sein.

Das Rücksendeformular bendet sich in der Rubrik 'Service' unter www.wika.de.

Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehand­lungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

WIKA Betriebsanleitung Druckmessumformer Typ D-1x-756

2478159.05 12/2011 GB/D/F/E

Sommaire

Sommaire

1. Généralités 58

2. Sécurité 60

3. Caractéristiques techniques 63

4. Conception et fonction 65

5. Transport, emballage et stockage 65

6. Mise en service, exploitation 66

7. Entretien et nettoyage 80

8. Dysfonctionnements 81

9. Démontage, retour et mise au rebut 82

F

Annexe 1: Déclaration de conformité CE type D-1x-7

Déclarations de conformité se trouvent sur www.wika.fr.

2478159.05 12/2011 GB/D/F/E

42 83

57WIKA Mode d'emploi transmetteur de pression type D-1x-7

1. Généralités

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies
en vigueur. Tous les composants sont soumis à des critères de qualité et d'environnement stricts
durant la fabrication. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il
est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes de

F

sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales
de sécurité en vigueur pour le domaine d‘application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de l'instrument et
être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris
le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation
non conforme à l'usage prévu, de non respect de ce mode d'emploi, d'utilisation de personnel peu
qualié de même qu'en cas de modications de l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : PE 81.30

- Conseiller applications :

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

58 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des
blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de
légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas
évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations
permettant d'assurer un fonctionnement ecace et normal.

Abréviations

MBA
MBE

2478159.05 12/2011 GB/D/F/E

Démarrage de l'étendue de mesure
Fin de l'étendue de mesure

F

59WIKA Mode d'emploi transmetteur de pression type D-1x-7

2. Sécurité

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le transmetteur
de pression a été choisi de façon adéquate, en ce qui concerne l'étendue de mesure, la
version et les conditions de mesure spéciques.

F

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici
et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas
d'utilisation inadéquate ou de fonctionnement de l'instrument en dehors des spécications techniques,
un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du service de
WIKA.

Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou
des dégâts matériels.

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécica­tions".

■

Ne faites fonctionner le transmetteur de pression que dans l'échelle de sécurité contre la
surpression.

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent
mode d'emploi.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

60 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels.
Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un
personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine
de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance
des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux
décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des
liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène, l'acétylène, les
substances combustibles ou toxiques, ainsi que dans le cas d'installations de réfrigération,
de compresseurs etc., les directives appropriées existantes doivent être observées en plus
de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans le transmetteur de pression démonté peuvent mettre
en danger les personnes, l'environnement ainsi que l'installation.
Prendre des mesures de sécurité susantes.

2478159.05 12/2011 GB/D/F/E

F

61WIKA Mode d'emploi transmetteur de pression type D-1x-7

2. Sécurité

2.4 Etiquetage / Marquages de sécurité

Plaque signalétique

Etendue de mesure

Précision

F

Signal de sortie

Alimentation

S# N° Série
P# N° Produit

Si le numéro de série devient illisible (par ex. à cause de dommages mécaniques ou de peinture),
aucune traçabilité n'est plus possible.

Explication des symboles

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes pertinentes.

62 WIKA Mode d'emploi transmetteur de pression type D-1x-7

Conguration du
raccordement

2478159.05 12/2011 GB/D/F/E

3. Caractéristiques techniques

3. Caractéristiques techniques

Caractéristiques techniques Types D-1x-7

Etendues de mesure bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Limite de surpression bar 2 2 4 5 10 10 17 35 35 80
Pression d'éclatement bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Etendues de mesure bar 25 40 60 100 160 250 400 600 1.000
Limite de surpression bar 50 80 120 200 320 500 800 1.200 1.500
Pression d'éclatement bar 96 400 800 800 1.000 1.200 1.700

{Vide, pression relative, +/-, et pression absolue sont disponibles}
Matériau
Parties en contact avec le uide (pour d'autres matériaux, voir la gamme de produits WIKA pour les joints à

■

Type D-10-7

■

Type D-11-7 Acier CrNi {Hastelloy}; joint torique : NBR {FKM/FPM ou EPDM}
Boîtier Acier inox
Fluide de transmission interne

Alimentation U
Signal de sortie Protocole Probus
Consommation électrique W 1,7
Services de capteur Codage d'erreur à 2 bytes pour erreur de capteur ou panne d'électronique,

Résistance terminale La résistance terminale interne peut être activée au moyen d'un commuta-

Fréquence interne de mesure Hz ≤ 100
Période de pré-chauage min < 10
Tension d'isolement DC 500 V
Précision
Non-linéarité % de l'échelle ≤ 0,04 (BFSL) selon IEC 61298-2

B

4)

3)

DC 10 ... 30 V

% de l'échelle ≤ 0,25 {0,10} dans l'étendue 0 ... 50 °C

membrane)
Acier inox (pour étendues de mesure > 25 bar Elgiloy® supplémentaire)

Huile synthétique {huile halocarbone pour les applications oxygène} ;
{homologation FDA pour l'industrie alimentaire}

®

DP selon EN 50170 / DIN 19245

valeur minimum/maximum température de déviation supérieure + pression

teur DIP intégré

2)

2.400 2)3.000

1)

F

2478159.05 12/2011 GB/D/F/E

63WIKA Mode d'emploi transmetteur de pression type D-1x-7

3. Caractéristiques techniques

Caractéristiques techniques Types D-1x-7

Stabilité à long terme % de l'échelle ≤ 0,10 / an (aux conditions de référence)
Plages de température admissibles

5) 6)

■

Fluide

■

■

Plage de température compensée °C -20 ... +80

F

Coecients de température sur la plage de
température compensée

■

■

Conformité CE

■

■

Résistance aux chocs g < 100 selon IEC 60068-2-27 (choc mécanique)
Résistance aux vibrations g < 5 selon IEC 60068-2-6 (vibration sous résonance)
Protection contre l'inversion de polarité U
Poids kg env. 0,4

{ } Les indications dans des accolades décrivent des particularités disponibles contre majoration de prix.

1) S'applique uniquement au type D-10-7,

2) Pour le type D-11-7 : la valeur spéciée dans le tableau s'applique seulement lorsque l'étanchéité est fait au moyen d'un joint d'étan­chéité sous l'hexagone. Sinon, une limite maximum de 1500 bar s'applique.

3) Pas avec le type D-10-7 pour des étendues de mesure > 25 bar.

4) Incluant la non-linéarité, l'hystérésis, les déviations du point zéro et de valeur nale (correspond à l'erreur de mesure selon IEC 61298-

2). Calibré en position de montage verticale avec le raccord process regardant vers le bas.

5) Respecte aussi la norme EN 50178, tableau 7, opération (C) 4K4H, stockage (D) 1K4, transport (E) 2K3

6) Le type D-11-7 n'est pas disponible en version pour oxygène. Le type D-10-7 est disponible seulement en version pour oxygène avec
des températures de uide se situant entre -20 et +60 °C.

5)

Ambiante

5)

Stockage

Coe. de temp.moyen du point zéro % de l'échelle ≤ 0,20 / 10 K {≤ 0,10 / 10 K}
Coe. de temp. moyen pleine échelle % de l'échelle ≤ 0,20 / 10 K {≤ 0,10 / 10 K}

Directive relative aux équipements sous
pression
Directive CEM 2004/108/CE, EN 61326 émission (groupe 1, classe B) et

Pour plus d'informations sur les numéros de type spéciaux, par ex. D-10000-7 ou D-11000-7, voir les
spécications gurant sur le bon de livraison.

Pour de plus amples spécications, voir la che technique WIKA PE 81.30 et la documentation de
commande.

64 WIKA Mode d'emploi transmetteur de pression type D-1x-7

°C -20 ... +80
°C -20 ... +80
°C -40 ... +85

(Les erreurs de température dans l'étendue 0 ... 50 °C sont
déjà comprises dans la précision)

97/23/CE

immunité d'interférence (application industrielle)

vs. U

B+

B-

2478159.05 12/2011 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

D-10-7 : Raccord process avec membrane interne.
D-11-7 : Raccord process avec membrane aeurante pour des uides hautement visqueux ou cristal-

Un élément capteur et l'application de courant permettent de convertir la pression disponible en un signal
électrique standardisé et amplié par la déformation d'une membrane.
fonction de la pression et peut être évalué.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

lisants.

Ce signal électrique varie en

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le transmetteur de pression liés au transport.
Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.
Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement

de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage
Conditions admissibles sur le lieu de stockage :

Température de stockage : -40 ... +85 °C

AVERTISSEMENT !

Enlever tous les restes de uides adhérents avant l'entreposage de l'instrument (après le
fonctionnement). Ceci est particulièrement important lorsque le uide représente un danger
pour la santé, comme p. ex. des substances corrosives, toxiques, cancérogènes, radioac-

2478159.05 12/2011 GB/D/F/E

tives etc.

F

65WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

6. Mise en service, exploitation

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.

■

Vérier la membrane pour voir s'il n'y a pas de dommages visibles, car c'est un compo­sant important au niveau de la sécurité.

■

Une fuite de liquide indique un dommage.

■

F

6.1 Raccordement mécanique

■

N'enlevez le couvercle de protection que juste avant l'installation.
Pendant l'installation, assurez-vous que la membrane n'est pas endom­magée (pour le type D-11-7).

■

Les surfaces d'étanchéité sur l'instrument doivent être non-endomma­gées et propres.

■

Ne vissez ou ne dévissez jamais l'instrument que par les surfaces de clé.
Ne jamais utiliser le boîtier comme surface de travail.

■

Le couple correct dépend des dimensions du raccord process et du joint
utilisé (forme/matériau).

■

Lorsque vous vissez, ne pas croiser les lets.

■

Pour obtenir des informations concernant les trous taraudés et les
embases à souder, voir les Informations techniques IN 00.14 sur
www.wika.fr.

Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.

Outil requis : clé à fourche (clé d'une largeur de 27 ou de 41), tournevis

66 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

Types d'étanchéité

Filetage parallèle Filetages coniques

Selon EN 837

Selon DIN 3852-E NPT, R et PT

1

1

Pour assurer l’étanchéité des raccords process avec letages parallèles à la surface d’étanchéité , il faut
utiliser des joints plats, des bagues d’étanchéité ou les joints à écrasement WIKA.
Pour les letages coniques (par exemple letage NPT) l’étanchéité sur le letage, se fait en utilisant en
plus un matériau d’étanchéité comme par exemple la bande PTFE (selon EN 837-2).

Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou
sous www.wika.com.

6.2 Raccordement électrique

■

Le transmetteur de pression doit être mis à la terre par le raccord process.

■

Utiliser l'instrument avec un câble blindé.

■

Mettre le blindage à la terre sur au moins une extrémité de la ligne.

■

N'utilisez jamais qu'une source d'énergie qui assure une isolation électrique sûre de la tension de
fonctionnement en accord avec la norme IEC/DIN EN 60204-1. De plus, observez les exigences
générales concernant les circuits PELV en conformité avec la norme IEC/DIN EN 60204-1.

2478159.05 12/2011 GB/D/F/E

F

67WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

Schéma de raccordement

Exécution 1, selon la recommandation PNO

Tension d'alimentation Connexion Probus

Connecteur 5-plots, mâle, M12 x 1 Connecteur femelle, 5 broches, par technologie de raccor-

1 = U

F

B+

2 = n.r. 2 = RxD/TxD-N/ligne A
3 = U

B-

4 = n.r. 4 = RxD/TxD-P/ligne B
5 = n.r. 5 = blindage

dement générale Probus® avec codage mécanique
inversé, M12 x 1

Exécution 2, spécique au client

Tension d'alimentation Connexion Probus

Connecteur 4-plots, mâle, M12 x 1 Connecteur 5-plots, mâle, M12 x 1

1 = U

B+

2 = n.r. 2 = RxD/TxD-P/ligne B
3 = U

B-

4 = n.r. 4 = RxD/TxD-N/ligne A

®

1 = n.r.

3 = n.r.

®

1 = n.r.

3 = n.r.

5 = blindage

68 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

6.3 Conguration du commutateur DIP

Pour accéder aux interrupteurs DIP, il faut
ouvrir l'instrument avec précaution.

■

Desserrer les vis situées sur la tête de
l'instrument.

■

Soulever avec précaution la tête de
l'instrument, pour éviter d'endommager
des ls.

Conguration du commutateur DIP

Adresse Probus res.

Allumé ou 1

Éteint ou 0

Fig. : instrument ouvert

Résistance
terminale

F

Exemple d'adresse Probus

1 * 2 0 * 2

Adresse Probus = 41

2478159.05 12/2011 GB/D/F/E

1 0 0 1 0 1 0

1

0 * 221 * 230 * 241 * 250 * 2

1 + 0 + 0 + 8 + 0 + 32 + 0

ou 29

dec

hex

Exemple

1 1

6

Les résistances
sont activées.

69WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

6.3 Structure du message

Dans le télégramme d'émission, la transmission de la valeur mesurée, la détection des erreurs et la
requête de service sont combinées. Le D-1x-7 soutient uniquement DP-V0 et ainsi un échange cyclique
de données.

Le codage des éléments individuels est clarié ci-dessous :

Envoyer un message

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

F

Valeur de
pression MSB
avec signe

Valeur mesurée

Format de nombre de la valeur mesurée : 16 bit intègre (signe et représentation de taille)

Valeur de pression MSB (Byte 1): Le bit 7 contient le signe algébrique

Valeur de pression LSB (Byte 2): contient l'octet bas de la valeur mesurée
Facteur (Byte 3): contient le type de mesure, l'unité et l'exposant

Valeur de pression MSB (byte 1) Valeur de pression LSB (byte 2)

7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0

Valeur de
pression LSB

Valeur mesurée Détection d'erreur Services

Facteur, Unité Statut d'erreur Code d'erreur Service

requête

Service
réponse 1

Le bit 6 ... 0 contient l'octet haut de la valeur mesurée

Valeur de pression

(Noter le bit de signe et le facteur)

Signe de la valeur de pression

0 = positif
1 = negatif

Service
réponse 2

La représentation n'est pas eectuée comme complément à deux.

70 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

Facteur / unité (byte 3)

7 6 5 4 3 2 1 0

Unité

000 (0) bar
001 (1) res
010 (2) psi
011 (3) mmHg
100 (4) inHg
101 (5) mWs
110 (6) inWs
111 (7) res.

Valeur de l'exposant en base 10

000 (0)
001 (1)

.
.
.

111 (7)

Signe de l'exposant

0 = positif
1 = negatif

Type de mesure

0 = pression relative
1 = pression absolue

6.4 Services

Le byte 6 "Requête de service" contient l'identiant du service eectué (voir tableau "Vue générale des
services"). Les bytes 7 et 8 "Réponse de service 1" et "Réponse de service 2" contiennent la réponse
respective à un service. S'il n'y a pas de demande de service, les bytes 6 ... 8 ont une valeur de 0x00.
La requête des services est eectuée par des données de sortie 3 bytes (depuis le maître). La réponse est
dans les données d'entrée (bytes 6 à 8) dans le message d'envoi.

F

2478159.05 12/2011 GB/D/F/E

71WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

Vue générale des services

Données de sortie

Données d'entrée Explication

(depuis le maître)

Byte 1 Byte 2 Byte 3 Requête de

0x01 XX XX 0x01 ISE-SW AWE-SW Version du logiciel

F

0x02 XX XX 0x02 ISE-HW AWE-HW Version du matériel
0x03 XX XX 0x03 MBA (valeur) Facteur d'étendue

0x04 XX XX 0x04 MBE (valeur) Facteur d'étendue

0x08 XX XX 0x08 Mois An Date de fabrication
0x10 0x10 Res.
0x12 0x12 Res.
0x14 0x14 Res.
0x15 0x15 Res.
0x1C 0x1C Res.
0x1D 0x1D Res.
0x21 XX XX 0x21 HI LO Lire réglage du zéro
0x22 XX XX 0x22 HI LO Lire la correction d'échelle
0x23 HI LO 0x23 HI LO Écrire le réglage du zéro
0x24 HI LO 0x24 HI LO Écrire la correction d'échelle
0x42 0x42 Res.
0x44 0x44 Res.
0x54 XX XX 0x54 Signe Valeur de tempé-

0x60 0x60 Res.
0x61 0x61 Res.
0x88 XX XX Les données d'entrée 8 bytes achent toutes 0xFF Reset du logiciel

service (byte 6)

Réponse de
service 1 (byte 7)

Réponse de
service 2 (byte 8)

Pression initiale

de mesure

Fin de l'étendue de mesure

de mesure

Lire la température

rature

72 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

Description des services

Version du logiciel et du matériel

Au moyen de ces services, il est possible de lire la version du micrologiciel et du matériel.

Démarrage et n de l'étendue de mesure

Le byte "MBA (valeur)" ou "MBE (valeur)" contient la quantité de la valeur correspondante, où le
deuxième bit le plus signicatif est pris comme le signe algébrique (0=positif, 1=négatif). Cette valeur
doit être calculée avec le facteur d'étendue de mesure :

Facteur / unité (byte 3)

7 6 5 4 3 2 1 0

Exposant

00 00 00 0 ⇒ valeur x 10
00 00 01 1 ⇒ valeur x 10
00 00 10 2 ⇒ valeur x 10
00 00 11 3 ⇒ valeur x 10

Signe de l'exposant

0 = positif
1 = negatif

Type de mesure

0 = pression relative
1 = pression absolue

Date de fabrication

L'octet de service 1 contient le mois de fabrication dans le format MM (par exemple 08 pour août) et
l'octet de service 2 l'année de fabrication dans le format YY (par exemple 02 pour 2002).

0

1

2

3

F

2478159.05 12/2011 GB/D/F/E

73WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

Lire la température

Le byte "Valeur de température" contient la valeur de température doublée dans l'unité °C.
Le deuxième bit le plus signicatif doit être pris comme le signe algébrique (0=positif, 1=négatif).

Exemple

Instrument : D-10-7
Étendue de mesure : -1 … 2,5 bar

F

Envoyer un message

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Valeur de
pression
MSB avec
signe

Valeur mesurée

Valeur de pression MSB/LSB : 0 x 9158
MSB = 1 : valeur mesurée négative
0x1158 = 4.440

Facteur/unité : 0x60
Type de mesure : relatif
Exposant : -4
Unité : bar

Pression = -4.440 * 10
Pression = -0,4440 bar

Valeur de
pression
LSB

dec

Facteur,
unité

-4

bar

Statut
d'erreur

Détection d'erreur

Statut d'erreur : 0x0A

Pas d'erreur,
le transmetteur de pression
fonctionne correctement

Code
d'erreur

Requête de
service

Services

Requête de service : 0x54
La température est transmise

Réponse de service 1 : 0x00
Température positive

Réponse de service 2 : 0x41
0x0041 = 65

Température = 65/2 = +32,5 °C

Réponse de
service 1

dec

Réponse de
service 2

74 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

Réglage du zéro

Données de sortie Données d'entrée Explication

0x21 XX XX 0x21 HI LO Lire réglage du zéro
0x23 HI LO 0x23 HI LO Écrire le réglage du zéro

La valeur de correction respective peut être calculée comme suit :

Valeur de correction = -

Valeur de correction : valeur de chire qui est programmée dans l'instrument par le service 0x23.
Oset : déviation du point zéro depuis le point de consigne en bar
Echelle : MBE - MBA en bar

Les modications prennent leur eet seulement après un reset.

Réglage du zéro, exemple 1 :

Si un transmetteur de pression avec une étendue de mesure de -1 ... +2,5 bar a un oset zéro de
+10 mbar, on corrigerait alors :

Etendue de mesure : -1 … +2,5 bar
Valeur achée 10 mbar trop haute

Oset

L'échelle

x 50.000

L'échelle: 3,5 bar
Oset: +0,010 bar

F

Valeur de correction = -

Valeur de correction = -

2478159.05 12/2011 GB/D/F/E

Oset

L'échelle

0,010 bar

3,5 bar

x 50.000

x 50.000

Valeur de correction = -143 0xFF71



Données de sortie

0x23 0xFF 0x71

75WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

Réglage du zéro, exemple 2 :

Si un transmetteur de pression avec une étendue de mesure de -1 ... +2,5 bar a un oset zéro de

-10 mbar, on corrigerait alors :

Plage de pression -1 ... +2,5 bar
Valeur achée 10 mbar trop basse

F

Valeur de correction = -

Valeur de correction = -

Correction d'échelle

Données de sortie Données d'entrée Explication

0x22 XX XX 0x22 HI LO Lire la correction d'échelle
0x24 HI LO 0x24 HI LO Écrire la correction d'échelle

La valeur de correction respective peut être calculée comme suit :

Valeur de correction = -

Valeur de correction : valeur de chire qui est programmée dans l'instrument par le service 0x24.
Oset d'échelle : régler l'échelle - échelle réelle en bar
Échelle : régler l'échelle MBE - MBA en bar

Les modications prennent leur eet seulement après un reset.

Oset

L'échelle

-0,010 bar
3,5 bar

Oset d'échelle

L'échelle

L'échelle: 3,5 bar
Oset : -0,010 bar

x 50.000

x 50.000



x 50.000

Valeur de correction = +143 0x008F

Données de sortie

0x23 0x00 0x8F

76 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

Correction d'échelle, exemple :

Pour un transmetteur de pression avec une échelle de mesure de 0 ... 25 bar, l'échelle est 25 mbar trop
basse:

Plage de pression 0 ... 25 bar
Oset d'échelle

Valeur de correction = -

Valeur de correction = -

Oset d'échelle

-0,025 bar

L'échelle

25 bar

L'échelle: 25 bar
Oset: -0,025 bar

x 50.000

x 50.000



Valeur de correction = -50 0xFFCE

Détection d'erreur

Byte 4 (statut d'erreur) et byte 5 (code d'erreur) contiennent les messages
d'erreur.
Le statut d'erreur montre s'il y a une erreur. S'il y en a une, ceci peut être lu
par le code d'erreur (voir exemple).

Exemple

Le code d'erreur 42

correspond en binaire à 01000010, c'est-à dire que

hex

bit 1 et bit 6 sont réglés.
▶ Correction d'erreurs par reset.
Le codage doit être lu dans le diagramme suivant.

2478159.05 12/2011 GB/D/F/E

Données de sortie

0x23 0xFF 0xCE

Envoyer un message

Byte 4 Byte 5

Statut

d'erreur

Statut d'erreur

■

Pas d'erreur : 0x0A

■

Erreur: 0x0E

Code d'erreur

■

Pas d'erreur : 0x00

■

Dysfonctionnement : voir
exemple

F

Code

d'erreur

77WIKA Mode d'emploi transmetteur de pression type D-1x-7

6. Mise en service, exploitation

Facteur / unité (byte 3)

7 6 5 4 3 2 1 0

Erreur interne du dispositif 1 (unité de capteur non synchronisée)

Le message d'erreur sera envoyé dès que la synchronisation entre les deux
microprocesseurs internes de l'instrument est perturbée. Correction d'erreurs par reset.

La tension de pont du capteur est en-dehors de l'étendue admissible

F

78 WIKA Mode d'emploi transmetteur de pression type D-1x-7

La tension de pont du capteur est vériée seulement lors de l'allumage ou après un
reset. Correction d'erreurs par reset.

La valeur de pression est à plus de 5 % au-dessus de la n de l'étendue de
mesure

La pression est vériée toutes les 10 mn. Le message d'erreur est envoyé aussi
longtemps que la pression est en-dehors de la limite de 5 %.

La valeur de pression est à plus de 5 % en-dessous du départ de l'étendue de
mesure

La pression est vériée toutes les 10 mn. Le message d'erreur est envoyé aussi
longtemps que la pression est en-dehors de la limite de 5 %.

La température sur le capteur de pression est supérieure à 80 °C

La température est vériée toutes les 2,5 secondes. Le message d'erreur sera
transmis aussi longtemps que la température dépasse 80 °C.

Res.

Erreur interne du dispositif 2 (erreur de communication interne)

Le message d'erreur sera envoyé aussi longtemps qu'une perturbation des échanges
de données internes (unité de capteur ⇔ électronique d'évaluation) est détectée.
Correction d'erreurs par reset.

LED

La LED à l'intérieur de l'instrument signale les conditions de fonctionnement
suivantes :

■

LED éteinte : pas d'alimentation en tension ou de communication par bus

■

LED allumée : pas de communication par bus

2478159.05 12/2011 GB/D/F/E

6. Mise en service, exploitation

GSD - Fichier maître des dispositifs

Description

#Probus_DP
; Unit-Denition-List:
GSD_Revision = 1
Vendor_Name = "WIKA"
Model_Name = "D-1*-7"
Révision = "Rev 0.2"
Ident_Number = 0x04A5
Protocol_Ident = 0
Station_Type = 0
FMS_supp = 1
Hardware_Release = "01"
Software_Release = "01"

9.6_supp = 1

19.2_supp = 1

93.75_supp = 1

187.5_supp = 1
500_supp = 1

1.5M_supp = 1
3M_supp = 1
6M_supp = 1
12M_supp = 1
MaxTsdr_9.6 = 60
MaxTsdr_19.2 = 60
MaxTsdr_93.75 = 60
MaxTsdr_187.5 = 60
MaxTsdr_500 = 100

Description

MaxTsdr_1.5M = 150
MaxTsdr_3M = 250
MaxTsdr_6M = 450
MaxTsdr_12M = 800
24V_Pins = 0
Implementation_Type = "SPC3"
Bitmap_Device = "wika04a5"
Bitmap_Diag = "wika04a5"
Bitmap_SF = "wika04a5"
Freeze_Mode_supp = 0
Sync_Mode_supp = 0
Auto_Baud_supp = 1
Set_Slave_Add_supp = 0
Min_Slave_Intervall = 1
Modular_Station = 0
Max_User_Prm_Data_Len = 0
Fail_Safe = 0
Slave_Family = 0
Max_Diag_Data_Len = 16
Module = "8 Byte In, 3 Byte

Out" 0x17,0x22

EndModule

F

2478159.05 12/2011 GB/D/F/E

79WIKA Mode d'emploi transmetteur de pression type D-1x-7

7. Entretien et nettoyage

7. Entretien et nettoyage

7.1 Entretien

Ce transmetteur de pression ne nécessite aucun entretien.
Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

F

ATTENTION !

■

Avant le nettoyage, il est impératif de mettre le transmetteur de pression hors pression,
de le mettre hors circuit et de le débrancher du secteur.

■

Nettoyer l'appareil avec un chion humide.

■

Lavez ou nettoyez l'instrument démonté avant de le renvoyer pour protéger le personnel
et l'environnement contre l'exposition à des substances résiduelles.

■

Les restes de uides se trouvant dans les instruments démontés peuvent mettre en
danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de
sécurité susantes.

■

Ne pas utiliser d'objets pointus ou durs pour le nettoyage an de ne pas endommager la
membrane du raccord process.

Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour".

80 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

8. Dysfonctionnements

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le transmetteur de pression est monté correctement, mécani­quement et électriquement.

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Câble sectionné Vérier la continuité
Déviation du signal de point zéro Échelle de sécurité contra la

Déviation du signal de point zéro Température de fonctionnement

Signal de sortie constant après
une variation de pression

Plage de signaux trop petite Surcharge mécanique causé par

Le signal de sortie varie Sources d'interférence CEM dans

Plage de signaux varie/n'est pas
précis

Plage de signaux tombe/trop
petite

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation

surpression dépassée

trop haute/trop basse
Surcharge mécanique causé par

une surpression

une surpression

l'environnement ; par ex. convertis­seur de fréquence

Température de fonctionnement
trop haute/trop basse

Plage de signaux tombe/trop petite Contacter le fabricant et remplacer

ATTENTION !

Si des défaillances ne peuvent pas être éliminées à l'aide des mesures mentionnées
ci-dessus, arrêter immédiatement l'instrument et s'assurer de l'absence de pression et / ou
de signal. Puis, sécuriser l'instrument an d'empêcher toute remise en service involontaire.
Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant,
respecter les indications mentionnées au chapitre "9.2 Retour".

Respectez la limite de surcharge
admissible

Respectez les températures
admissibles

Remplacer l'instrument ; s'il tombe en
panne de manière répétée, contacter
le fabricant

Remplacer l'instrument ; s'il tombe en
panne de manière répétée, contacter
le fabricant

Utiliser un blindage pour l'instrument;
câble blindé; Se débarrasser de la
source d'interférences.

Respectez les températures
admissibles

l'instrument

F

2478159.05 12/2011 GB/D/F/E

81WIKA Mode d'emploi transmetteur de pression type D-1x-7

9. Démontage, retour et mise au rebut

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

Les restes de uides se trouvant dans le transmetteur de pression démonté peuvent mettre
en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de
sécurité susantes.

9.1 Démontage

F

Déconnectez le transmetteur de pression uniquement une fois que le système a été mis hors pression !

9.2 Retour

AVERTISSEMENT !
Il faut absolument observer les consignes suivantes lors de l'expédition de l'instru­ment :

Tous les instruments envoyés à WIKA doivent être exempts de toute substance dangereuse
(acides, lixiviats, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.

Joindre le formulaire de retour rempli à l'instrument.

Le formulaire de retour est disponible sous le titre 'Service' à www.wika.com.

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement.

Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions
nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en
vigueur.

82 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

Annexe 1: Déclaration de conformité CE type D-1x-7

F

2478159.05 12/2011 GB/D/F/E

83WIKA Mode d'emploi transmetteur de pression type D-1x-7

F

84 WIKA Mode d'emploi transmetteur de pression type D-1x-7

2478159.05 12/2011 GB/D/F/E

Contenido

Contenido

1. Información general 86

2. Seguridad 88

3. Datos técnicos 91

4. Diseño y función 93

5. Transporte, embalaje y almacenamiento 93

6. Puesta en servicio, funcionamiento 94

7. Mantenimiento y limpieza 108

8. Fallos 109

9. Desmontaje, devolución y eliminación 110

Anexo 1: Declaración CE de conformidad modelo D-1x-7 111

Declaraciones de conformidad puede encontrar en www.wika.es.

2478159.05 12/2011 GB/D/F/E

E

142

85WIKA manual de instrucciones transmisores de presión modelo D-1x-7

1. Información general

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y fabricado según
los conocimientos actuales. Todos los componentes están sujetos a rigurosos criterios de calidad
y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según
ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del instru­mento. Para un trabajo seguro, es imprescindible cumplir con todas las instrucciones de seguridad y
manejo indicadas.

E

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en
vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la proximi­dad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de comen­zar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no
conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo
por personal insucientemente cualicado así como una modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Hoja técnica correspondiente: PE 81.30

- Servicio técnico:

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

86 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar la muerte o lesiones
graves si no se evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar lesiones leves o
medianas o daños materiales y medioambientales si no se evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una utilización
ecaz y libre de fallos.

Abreviaturas

MBA
MBE

Valor inicial del rango de medida
Final del rango de medida

E

2478159.05 12/2011 GB/D/F/E

87WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2. Seguridad

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya
seleccionado el transmisor de presión adecuado con respecto a rango de medida, versión
y condiciones de medición especícas.
La inobservancia puede causar lesiones graves y/o daños materiales.

¡ADVERTENCIA!

■

E

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

■

Operar el transmisor de presión únicamente dentro de los límites de presión de sobre­carga.

Los distintos capítulos de este manual de instrucciones contienen otras importantes
indicaciones de seguridad.

El instrumento ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe utilizarse
en conformidad a la misma.

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una
utilización del instrumento no conforme a las especicaciones técnicas requiere la inmediata puesta
fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

No se admite ninguna reclamación debido a un manejo no adecuado.

88 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales.
Las actividades descritas en este manual de instrucciones deben realizarse únicamente
por personal especializado con la consiguiente cualicación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así
como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de
utilización el personal especializado es capaz de ejecutar los trabajos descritos y reconocer posibles
peligros por sí solo.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios
agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno, sustancias
inamables o tóxicas, así como en instalaciones de refrigeración, compresores, etc.,
deben observarse en cada caso, además de todas las reglas generales, las disposiciones
pertinentes.

¡ADVERTENCIA!

Restos de medios en el transmisor de presión desmontado pueden causar riesgos para
personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

E

2478159.05 12/2011 GB/D/F/E

89WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

Rango de medida

Señal de salida Detalles del conexionado

E

Alimentación auxiliar

S# nº de serie
P# nº de artículo

Precisión

Si el número del instrumento a comprobar queda ilegible (por ejemplo por daños mecánicos o tras
pintar por encima), ya no se puede mantener la trazabilidad.

Explicación de símbolos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

90 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

3. Datos técnicos

3. Datos técnicos

Datos técnicos Modelos D-1x-7

Rangos de medida bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Límite de presión de sobrecarga bar 2 2 4 5 10 10 17 35 35 80
Presión de rotura bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Rangos de medida bar 25 40
Límite de presión de sobrecarga
Presión de estallido

Material
Piezas en contacto con el medio

■

Modelo D-10-7 Acero inoxidable (en el rango de medida > 25 bar adicionalmente

■

Modelo D-11-7 Acero inoxidable {Hastelloy}; junta tórica: NBR {FPM/FKM ó EPDM}
Caja Acero inoxidable
Líquido interno de transmisión

Alimentación auxiliar U
Señal de salida
Consumo de energía eléctrica W 1,7
Servicios de sensor Codicación de error de 2 byte para indicar error de sensor por fallo

Resistencia terminal Resistencia terminal interna conectable mediante interruptor DIP

Tasa interna de medición Hz ≤ 100
Tiempo de calentamiento min < 10
Tensión de aislamiento
Precisión 4) % del span ≤ 0,25 {0,10} en el rango 0 ... 50 °C
Alinealidad % del span ≤ 0,04 (BFSL) según IEC 61298-2

B

bar 50 80 120 200 320 500 800 1.200 1.500
bar 96 400 800 800 1.000 1.200 1.700 2)2.400 2)3.000
{Disponible en vacío, presión relativa así como presión absoluta}

(para otros materiales, véase programa de sellos separadores de WIKA)

Elgiloy

3)

DC

DC 500 V

Aceite sintético {aceite de halocarbono para versiones con oxígeno}
{conforme a FDA para la industria alimentaria}

10 ... 30 V

Procolo Probus® DP conforme a EN 50170 / DIN 19245

electrónico, superación del valor mín/máx. de temperatura y presión

integrado

60 100 160 250 400 600 1.000

®

)

1)

E

2478159.05 12/2011 GB/D/F/E

91WIKA manual de instrucciones transmisores de presión modelo D-1x-7

3. Datos técnicos

Datos técnicos Modelos D-1x-7

Estabilidad a largo plazo % del span ≤ 0,10 / año (en condiciones de referencia)
Rangos de temperatura admisibles

Rango de temperatura compensado °C -20 ... +80
Coecentes de temperatura el el

rango de temperatura compensada

E

Conformidad CE

Resistencia a choques g < 100 según IEC 60068-2-27 (choque mecánico)
Resistencia a vibraciones g < 5 según IEC 60068-2-6 (vibración con resonancia)
Protección contra polaridad inversa U
Peso kg aprox. 0,4

Las indicaciones entre abrazaderas {} describen opciones con suplemento de precio.

1) Válido solamente para modelo D-10-7.

2) Modelo D-11-7: El valor de la tabla es válido exclusivamente con sellado mediante junta tórica debajo del hexágono. De lo contrario

3) No disponible con modelo D-10-7 para rangos de medida > 25 bar.

4) Incluye alinealidad, histéresis, error punto cero y valor nal (corresponde a desviación de valor de medida según IEC 61298-2).
Calibrado en posición vertical con la conexión a presión hacia abajo.

5) Cumple también con la norma EN 50178, tabla 7, operación (C) 4K4H, almacenamiento (D) 1K4, transporte (E) 2K3

6) El modelo D-11-7 no está disponible en versión para aplicaciones con oxígeno. El modelo D-10-7 solo es posible en versión para

5) 6)

■

Medio

■

Ambiente

■

Almacenamiento

5)

5)

°C -20 ... +80
°C -20 ... +80
°C -40 ... +85

(Los errores de temperatura en el rango 0 ... 50 °C están conte­nidos en la precisión)

■

CT medio del punto cero % del span ≤ 0,20 / 10 K {≤ 0,10 / 10 K}

■

CT medio del span % del span ≤ 0,20 / 10 K {≤ 0,10 / 10 K}

■

Directiva de Equipos a Presión 97/23/EG

■

Directiva de EMC 2004/108/CE, EN 61326 emisión (grupo 1, clase B) y resistencia a

interferencias (ámbito industrial)

contra U

B+

máx. 1.500 bar.

oxígeno con una temperatura del medio de -20 … +60 °C.

B-

Observar las especicaciones en el albarán para números de tipos especiales, p. ej. D-10000-7 ó
D-11000-7.

Para más datos técnicos véase la hoja técnica de WIKA PE 81.30 y la documentación de pedido.

92 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

4. Diseño y función / 5. Transporte, embalaje y almacenamiento

4. Diseño y función

4.1 Descripción

D-10-7: Conexión al proceso con membrana interior
D-11-7: Conexión al proceso con membrana frontal para medios de alta viscosidad o cristalizables

Con la ayuda de un sensor y la alimentación de energía auxiliar, la presión aplicada deforma una
membrana convirtiéndo el valor de la presión en una señal eléctrica estandardizada y amplicada.
señal eléctrica cambia proporcionalmente en función de la presión, permitiendo así su análisis.

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

Esta

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el transmisor de presión presenta eventuales daños causados en el transporte.
Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de insta-

lación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

Temperatura de almacenamiento: -40 ... +85 °C

E

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos
de medios adherentes. Esto es especialmente importante cuando el medio es nocivo para la
salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

2478159.05 12/2011 GB/D/F/E

93WIKA manual de instrucciones transmisores de presión modelo D-1x-7

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.

■

Controlar visualmente si la membrana presenta daños, ya que se trata de una pieza de
relevancia para la seguridad.

■

Si el líquido se derrama es probable que la membrana esté dañada.

■

Utilizar el transmisor de presión sólo en condiciones absolutamente seguras.

6.1 Montaje de la conexión mecánica

E

Herramienta necesaria: Llave de boca (ancho 27 ó 41), destornillador

■

Retirar la tapa protectora tan solo poco antes del montaje. Asegurar que
la membrana tampoco sufra daños durante el montaje (en el modelo
D-11-7).

■

Las supercies de obturación en el instrumento y en el punto de
medición deben estar libres de suciedad.

■

Atornillar y desatornillar el instrumento únicamente aplicando la llave en
las supercies previstas para ello. Nunca utilizar la caja como supercie
de ataque.

■

El par de giro correcto depende de la dimensión de la conexión así como
de la junta utilizada (forma/material).

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en
nuestra información técnica IN 00.14 en www.wika.es.

94 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

Tipos de juntas

Roscas cilíndricas Rosca cónica

según EN 837

Para el sellado de las conexiones de los manómetros con roscas cilíndricas en la supercie de obtura­ción  se deben instalar juntas planas, arandelas o juntas perladas WIKA.
Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre
complementario, como por ejemplo, cinta PTFE (EN 837-2).

Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.

6.2 Montaje de la conexión eléctrica

■

Poner a tierra el transmisor de presión a través de la conexión al proceso.

■

Operar el instrumento con cables blindados

■

Conectar a tierra el blindaje por lo menos de un lado del cable.

■

Deben utilizarse exclusivamente fuentes de corriente que garanticen una desconexión de la tensión

de servicio según IEC/DIN EN 60204-1. Adicionalmente, tener en cuenta los requisitos generales

para circuitos eléctricos PELV conforme a IEC/DIN EN 60204-1.

según DIN 3852-E NPT, R y PT

1

1

E

2478159.05 12/2011 GB/D/F/E

95WIKA manual de instrucciones transmisores de presión modelo D-1x-7

6. Puesta en servicio, funcionamiento

Esquema de conexión

Variante 1 conforme a recomendación PNO.

Tensión de alimentación Probus® conexión

Conector redondo, de 5 polos, clavija, M12 x 1 Hembrilla, 5 polos, conforme a técnica de conexión para

1 = U

B+

2 = n.c. 2 = conductor RxD/TxD-N/A
3 = U

B-

E

4 = n.c. 4 = conductor RxD/TxD-P/B
5 = n.c. 5 = blindaje

Variante 2, según las exigencias del cliente

Tensión de alimentación

Conector redondo, de 4 polos, clavija, M12 x 1 Conector redondo, de 5 polos, clavija, M12 x 1

1 = U

B+

2 = n.c. 2 = conductor RxD/TxD-P/B
3 = U

B- 3 = n.c.

4 = n.c. 4 = conductor RxD/TxD-N/A

®

con codicación mecánica invertida, M12 x 1

Probus

1 = n.c.

3 = n.c.

®

Probus

conexión

1 = n.c.

5 = blindaje

96 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

6.3 Conguración de interruptores DIP

Para tener acceso a los interruptores DIP hay
que abrir con cuidado el instrumento.

■

Aojar los tornillos del cabezal del instru-

mento.

■

Levantar con cuidado el cabezal del

instrumento, de modo que sufran daño los

cordones.

Asignación de interruptores DIP

Dirección de Probus

Enc ó 1

Apg ó 0

Fig.: instrumento abierto

res.

Resistencia
terminal

E

Ejemplo de dirección de Probus

1 * 2 0 * 2

Dirección de Probus = 41

2478159.05 12/2011 GB/D/F/E

1 0 0 1 0 1 0

1

0 * 221 * 230 * 241 * 250 * 2

1 + 0 + 0 + 8 + 0 + 32 + 0

o 29

dec

hex

Ejemplo

1 1

6

Las resistencias
están conec­tadas.

97WIKA manual de instrucciones transmisores de presión modelo D-1x-7

6. Puesta en servicio, funcionamiento

6.3 Estructura de telegrama

En el telegrama de envío están resumidos transmisión del valor de medición, detección de fallos y
requerimientos de servicio. El D-1x-7 soporta solo DP-V0 y con ello un intercambio de datos cíclico.

A continuación se explica la codicación de las distintas partes:

Telegrama de envío

Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8

Presión MSB
con signo

E

Valor medido

Formato de cifras del valor medido: 16 bit íntegros (representación del importe con signo)

Presión
LSB

Valor medido Detección de fallos Servicios

Factor,
Unidad

Estatus de
fallo

Código de
error

Requeri­miento de
servicio

Respuesta de
servicio 1

Respuesta de
servicio 2

Presión MSB (Byte 1): Bit 7 contiene el signo

Bit 6 ... 0 contiene el byte alto del valor medido
Presión LSB (Byte 2): contiene el byte bajo del valor medido
Factor (Byte 3): contiene tipo de medición, unidad y exponente

Presión MSB (byte 1) Presión LSB (byte 2)

7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0

Presión

(considerar bit de signo y factor)

Signo presión

0 = positivo
1 = negativo

La representación no se efectúa como complemento de a dos.

98 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

Factor / unidad (byte 3)

7 6 5 4 3 2 1 0

Unidad

000 (0) bar
001 (1) res
010 (2) psi
011 (3) mmHg
100 (4) inHg
101 (5) mWs
110 (6) inWs
111 (7) res.

Importe del exponente sobre base 10

000 (0)
001 (1)

.
.
.

111 (7)

Signo exponente

0 = positivo
1 = negativo

Tipo de medición

0 = Presión relativa
1 = Presión absoluta

6.4 Servicios

El byte 6 "Requerimiento de servicios" contiene la detección del servicio ejecutado (véase la tabla
"Resumen de los servicios"). Los bytes 7 y 8 "Respuesta de servicio 1" y "Respuesta de servicio 2"
contienen la correspondiente respuesta a un servicio. Si no hay un requerimiento de servicio, los bytes
6 ... 8 corresponden al valor 0x00.
El requerimiento de los servicios se realiza mediante datos de salida (del master) de 3 bytes. La
respuesta se encuentra en los datos de entrada (byte 6 ... 8) en el telegrama de envío.

E

2478159.05 12/2011 GB/D/F/E

99WIKA manual de instrucciones transmisores de presión modelo D-1x-7

6. Puesta en servicio, funcionamiento

Resumen de los servicios

Datos de salida

Datos de entrada Aclaración

(del master)

Byte 1 Byte 2 Byte 3 Requerimiento de

0x01 XX XX 0x01 ISE-SW AWE-SW Versión de software
0x02 XX XX 0x02 ISE-HW AWE-HW Versión de hardware
0x03 XX XX 0x03 MBA (valor) Factor de rango de

E

0x04 XX XX 0x04 MBE (valor) Factor de rango de

0x08 XX XX 0x08 Mes Año Fecha de fabricación
0x10 0x10 Res.
0x12 0x12 Res.
0x14 0x14 Res.
0x15 0x15 Res.
0x1C 0x1C Res.
0x1D 0x1D Res.
0x21 XX XX 0x21 HI LO Leer ajuste del punto cero
0x22 XX XX 0x22 HI LO Leer ajuste del span
0x23 HI LO 0x23 HI LO Escribir ajuste del punto cero
0x24 HI LO 0x24 HI LO Escribir ajuste del span
0x42 0x42 Res.
0x44 0x44 Res.
0x54 XX XX 0x54 Signo Temperatura Leer temperatura
0x60 0x60 Res.
0x61 0x61 Res.
0x88 XX XX Los datos de entrada de 8 byte indican todos 0xFF Restablecimiento de software

servicio (byte 6)

Respuesta de
servicio 1 (byte 7)

Respuesta de
servicio 2 (byte 8)

medida

medida

Valor inicial del rango de
medida

Final del rango de medida

100 WIKA manual de instrucciones transmisores de presión modelo D-1x-7

2478159.05 12/2011 GB/D/F/E
