WIKA 232.36 User Manual [en, de, fr]

Operating Instructions
Betriebsanleitung
Mode d'emploi

Pressure gauges Model 2 per directive 94/9/EC (ATEX)
with inductive contacts Model 831

Druckmessgeräte Typ 2 nach Richtlinie 94/9/EG (ATEX)
mit Induktivkontakten Typ 831

Manomètres Type 2 selon directive 94/9/EG (ATEX)
avec contacts inductifs Type 831

II 2 GD c TÜV 03 ATEX 2302 X

GB

D

F

Model 232.50.100 per ATEX with
inductive contact Model 831.12

Operating instructions Model 2 per ATEX

GB

with Model 831 Page 3-23
Betriebsanleitung Typ 2 nach ATEX

D

mit Typ 831 Seite 25-45
Mode d’emploi Type 2 selon ATEX

F

avec Type 831 Page 47-53

2

2064246 07/2009 GB/D/F

Contents

Contents

1. Safety instructions 4

2. Description 4

3. Technical data and intended use 5

4. Switch contacts 7

5. Commissioning 9

6. Maintenance and servicing / cleaning 9

7. Repairs 9

8. Disposal 9
Appendix 1: Declaration of conformity for Models 2XX.51

with inductive contacts Model 831
Appendix 2: EC-type examination certificate (Ex approval

for gases) for slot-type initiators types SJ
(WIKA-Model 831)

Appendix 3: EC-type examination certificate (Ex approval
for gases) for SN-sensors types SJ
(WIKA-Model 831-SN / S1N)

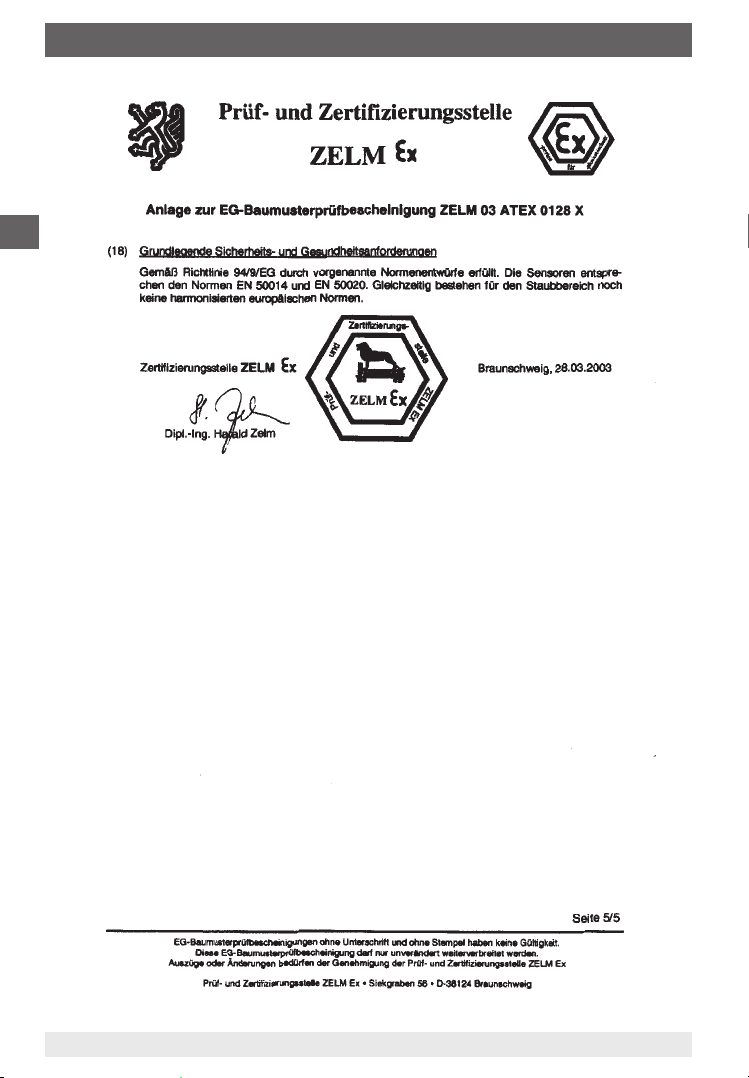

Appendix 4: EC-type examination certificate (Ex approval
for dust) for SN-proximity sensors types SJ
(WIKA-Model 831 and 831-SN / S1N)

10

11-13

14-17

18-22

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

3

1. Safety instructions / 2. Description

1. Safety instructions

The appropriate national safety regulations (i.e. VDE 0100 /

GB

!

Caution

Only work on the gauge with the voltage disconnected



Serious injuries and/or damage can occur should the appropriate regulations



not be observed

Only appropriately qualified personnel should work on these instruments



EN 60 079-14 / EN 837-2) must be observed when installing,
commissioning and operating these instruments.

2. Description

The pressure gauges measure the pressure with elastic Bourdon tube



measuring elements

The measuring characteristics are in accordance with the EN 837-1 and



DIN 16 085 standards

In addition the Models 23X.30 and 23X.36 also meet the requirements,



relating to safety pattern pressure gauges, outlined in the EN 837-1 (user
protection) standard

The built-in electrical switch contacts are non-contact slot-type inductive
proximity sensors, which are powered from switching amplifiers with certified

intrinsically safe circuits. When any of the adjustable set points is reached, the

associated output circuits will either open or close.

As standard Model 831 slot sensors, to EC-type examination certificate



PTB 99 ATEX 2219 X (see Appendix 2) and ZELM 03 ATEX 0128 X (see
Appendix 4), are used

Model 831-SN and -S1N SN sensors, to PTB 00 ATEX 2049 X (see Appen-



dix 3) and ZELM 03 ATEX 0128 X (see Appendix 4), are special designs with
safety features (that are not relevant to explosion protection) for special
applications

The connected loads for the switches are in accordance with EN 60 947-5-6
("NAMUR").

4

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

3. Technical data and intended use

3. Technical data and intended use

Pressure limitation

Model 21X.20, 23X.50/30: Steady: full scale value

Fluctuating: 0.9 x full scale value

Short time: 1.3 x full scale value

Model 23X.36: Steady: full scale value

Fluctuating: 0.9 x full scale value

Short time: overload range

Process connection

In according with the general technical regulations for pressure gauges



(i.e. EN 837-2 „Selection and installation recommendations for pressure

gauges“).

When screwing gauges in, the force required for this must not be applied

through the case, but rather through the spanner flats (using a suitable tool)

provided for this purpose on the square shaft of standard connections.

Installation with
spanner

GB

Temperature effect

When the temperature of the measuring system deviates from the reference
temperature (+20 °C): max. ±0.4 %/10 K of full scale value

IP Ingress protection

Housing (EN 60 529/IEC 60 529)
Model 212.20: IP 54
Models 23X.X0/36: IP 65

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

5

3. Technical data and intended use

Operating Temperature

Ambient: -25 … +60 °C (with inductive contacts in safety pattern version

GB

Models 831.XX-SN up to -40 °C)

Attention: Footnote 1) under table 1 must be absolutely taken into account!

Medium: see table 1
Attention! In the case of gaseous substances, the temperature may increase
due to compression warming. In these cases it may be necessary to throttle
the rate of change of pressure or reduce the permissible temperature of the
pressure medium.

Temperature Class of the
ambient atmosphere

Maximum permissible medium temperature
(in the pressure system)

(ignition temperature)

Model 212.20 Models 232

(dry gauges)

T 6 (> 85 °C) +70 °C +70 °C +70 °C
T 5 (> 100 °C) +80 °C +85 °C +85 °C
T 4 (> 135 °C) +80 °C +120 °C +100 °C
T 3 (> 200 °C)
T 2 (> 300 °C)
T 1 (> 455 °C) +80 °C +200 °C +100 °C

+80 °C +185 °C +100 °C
+80 °C +200 °C +100 °C

Models 233

(liquid filled gauges)

Table 1: Permissible medium temperature (only mechanical part)

1) The permissible uppper ambient temperature for the electrical components is determined by the
electrical connection values and the ignition temperature of the ambient gases, vapours and dusts.
Therefore the maximum permissible ambient temperatures specified in the EC-type examination
certificates for slot-type sensors and SN sensors must be observed as well. The lower of these
two values is to be considered the maximum permissible ambient temperature!

Installation

In order to ensure that with Model 23X pressure can be safely and reliably



vented through the case back, a distance of at least 25 mm must be left free
behind the case!

In order to avoid any additional heating, the instruments must not be



exposed to direct solar irradiation while in operation!

With filled versions the ventilating valve (pressure ranges ≤10 bar) at the top



of the case must be opened prior to commissioning!

6

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

3. Technical data and intended use / 4. Switch contacts

Permissible vibration load at the mounting point

The instruments should always be installed in locations free from vibration.



If necessary, it is possible to isolate the instrument from the mounting point



by installing a flexible connection line between the measuring point and the
pressure gauge and mounting the instrument on a suitable bracket.

If this is not possible, the following limit values must not be exceeded:



GB

Dry gauges: Frequency range < 150 Hz
(Model 732) Acceleration < 0.7 g (7 m/s

2

)

Liquid-filled gauges: Frequency range < 150 Hz
(Model 733) Acceleration < 4 g (40 m/s

2

)

The liquid filling must be checked on a regular basis.
The liquid level must not drop below 75 % of the gauge diameter.

4. Switch contacts

EC-type examination certificates

Standard version Model 831.XX



PTB 99 ATEX 2219 X (Appendix 2) and ZELM 03 ATEX 0128 X (Appendix 4)
Depending on the number of switches and on the case diameter either

Model SJ2-N... or Model SJ3.5-...-N... is used.



Safety pattern version Models 831.XX - SN or - S1N

PTB 00 ATEX 2049 X (Appendix 3) and ZELM 03 ATEX 0128 X (Appendix 4
Depending on the number of switches and on the case diameter either

Models SJ 2-SN..., SJ 2-S1N..., SJ 3.5-SN.. or SJ 3.5-S1N... are used.

The built-in sensor type is stated on the product label of the pressure gauge.

Wiring details

The electrical connections must only be made by qualified personnel



Connection of the switches via screw terminals in the terminal box



Conductor cross section max. 1.5 mm



The terminal assignment is stated on the connection plate of the



2

pressure gauge

The instruments must be connected to the equipotential bonding of the plant



2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

7

4. Switch contacts

The permissible limits of Ui, Ii and Pi for the intrinsically safe supply circuits
depend on the sensor type. They can be taken from the corresponding EC-type
examination certificates. (The sensor type is stated on the connection plate of
the pressure gauge.)

GB

Suitable switch amplifiers are e.g.:

Circuit Sensor type Model designation EC-type exami- WIKA-

(s. Ex-certific.) Fa. Pepperl & Fuchs nation certificate Model

Model 1 standard KFD2-SR2-Ex1 PTB 00 ATEX 2080 904.31
standard KFD2-SR2 Ex2 PTB 00 ATEX 2080 904.32
Model 2 standard KFA6-SR2-Ex1 PTB 00 ATEX 2081 904.28
standard KFA6-SR2-Ex2 PTB 00 ATEX 2081 904.29
SN-sensors KFD2-SH-Ex1 PTB 00 ATEX 2042 904.33
SN-sensors KHA6-SH-Ex1 PTB 00 ATEX 2043 904.30

Electromagnetic compatibility

EMC to EN 60 947-5-2.
The instruments are to be protected against strong electromagnetic fields.

Adjusting red set pointers

The setting of the set point is achieved using the adjustment lock in the window
with the aid of the adjustment key (part of the scope of supply; found in

standard instruments on the side of the terminal box).

Red set pointer

Removable

Adjustment

lock

adjustment key

The set point indicators for the switch contacts are freely adjustable over the

full scale range. For reasons of switching accuracy and long life of the mechani­cal measuring system, the switching points should be between 10 % and 90 %
of the measuring range.

8

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

5. Commissioning ... 8. Disposal

5. Commissioning

During the commissioning process pressure peaks must be avoided at all
costs. Open the shut-off valves slowly.

6. Maintenance and servicing / cleaning

The instruments require no maintenance or servicing.

The indicator and switching function should be checked once or twice every
12 months. The instrument must be disconnected from the process to check
with a pressure testing device.

The instruments should be cleaned with a damp cloth moistened with soap
solution. For cleaning, the instruments should be disconnected from the mains
power supply. It must be ensured that all the parts are dry before the power is
switched on again.

Any residual pressure medium contained in the pressure element may be

hazardous or toxic. This should be taken into account when handling and

storing pressure gauges which have been removed.

7. Repairs

GB

Repairs are only to be carried out by the manufacturer or appropriately trained
personnel.

For further details see WIKA Data Sheet AC 08.01 or the data sheet for the

respective basic gauge.

8. Disposal

Dispose of instrument components and packaging materials in accordance
with the respective waste treatment and disposal regulations of the region or
country to which the instrument is supplied.

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

9

GB

Appendix 1

10

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 2

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

11

GB

Appendix 2

12

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 2

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

13

GB

Appendix 3

14

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 3

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

15

GB

Appendix 3

16

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 3

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

17

GB

Appendix 4

18

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 4

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

19

GB

Appendix 4

20

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

2064246 07/2009 GB/D/F

Appendix 4

GB

2064246 07/2009 GB/D/F

WIKA Operating instructions pressure gauges Model 2 with 831 per ATEX

21

Appendix 4

D

22

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Inhalt

Inhalt

1. Sicherheitshinweise 24

2. Beschreibung 24

3. Technische Daten und bestimmungsgemäße Verwendung 25

4. Elektrische Schaltkontakte 27

5. Inbetriebnahme 29

6. Wartung / Reinigung 29

7. Reparaturen 29

8. Entsorgung 29
Anlage 1: Konformitätserklärung für Typen 2XX

mit Induktivkontakt Typ 831
Enclosure 2: EG-Baumusterprüfbescheinigung (Ex-Zulassung

für Gase) für Schlitzinitiatoren Typen SJ
(WIKA-Typ 831)

Enclosure 3: EG-Baumusterprüfbescheinigung (Ex-Zulassung
für Gase) für SN-Sensoren Typen SJ
(WIKA-Typ 831-SN / S1N)

Anlage 4: EG-Baumusterprüfbescheinigung (Ex-Zulassung
für Stäube) für Näherungssensoren Typen SJ
(WIKA-Typ 831 und 831-SN / S1N)

30

31-33

34-37

38-42

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

23

1. Sicherheitshinweise / 2. Beschreibung

1. Sicherheitshinweise

Beachten Sie unbedingt bei Montage, Inbetriebnahme

und Betrieb dieser Geräte die entsprechenden nationalen

!

Vorsicht

D

Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen



Bei Nichtbeachten der entsprechenden Vorschriften können schwere Körper-



verletzungen und / oder Sachschäden auftreten

Nur entsprechend qualifiziertes Personal darf an diesen Geräten arbeiten



Sicherheitsvorschriften (z. B. VDE 0100 / EN 60 079-14 / EN 837-2).

2. Beschreibung

Die Geräte erfassen den zu messenden Druck mit elastischen Rohrfeder-



Messgliedern

Die messtechnischen Eigenschaften entsprechen den Normen EN 837-1



und DIN 16 085

Die Typen 23X.30 und 23X.36 erfüllen außerdem die Anforderungen der



EN 837-1 an Sicherheitsdruckmessgeräte (Anwenderschutz)

Die eingebauten elektrischen Grenzwertschalter sind berührungslos arbeitende,
induktive Näherungsschalter in Schlitzbauform, die aus Trennschaltverstärkern
mit bescheinigten eigensicheren Stromkreisen versorgt werden. Bei Überschrei­ten der einstellbaren Grenzwerte werden deren Ausgangsstromkreise geöffnet
bzw. geschlossen.

Standard sind die Schlitzinitiatoren Typ 831 entsprechend der



EG-Baumusterprüfbescheinigung PTB 99 ATEX 2219 X (siehe Anlage 2)
und ZELM 03 ATEX 0128 X (siehe Anlage 4)

Die SN-Sensoren Typ 831-SN bzw. -S1N nach PTB 00 ATEX 2049 X (siehe



Anlage 3) und ZELM 03 ATEX 0128 X (siehe Anlage 4) sind eine Sonderaus­führung mit (nicht den Explosionsschutz betreffenden) Sicherheitsmerkmalen
für spezielle Anwendungen

Die Anschlusswerte der Schalter entsprechen der EN 60 947-5-6 ("NAMUR").

24

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

3. Technische Daten und bestimmungsgemäße Verwendung

3. Technische Daten und bestimmungsgemäße Verwendung

Druckbelastbarkeit

Typ 21X.20, 23X.50/30: Ruhebelastung: Skalenendwert
Wechselbelastung: 0,9 × Skalenendwert
kurzzeitig: 1,3 × Skalenendwert

Typ 23X.36: Ruhebelastung: Messbereichsendwert
Wechselbelastung: 0,9 × Messbereichsendwert

kurzzeitig: Überlastbereich

Prozessanschluss

Entsprechend den allgemeinen technischen Regeln für Druckmessgeräte



(z. B. EN 837-2 „Auswahl- und Einbauempfehlungen für Druckmessgeräte“).

Beim Einschrauben der Geräte darf die zum Abdichten erforderliche Kraft nicht

über das Gehäuse oder die Kabelanschlussdose aufgebracht werden, sondern

mit geeignetem Werkzeug nur über die dafür vorgesehenen Schlüsselflächen
am Vierkant des Anschlusszapfens.

D

Montage mit
Gabelschlüssel

Temperatureinfluss

Bei Abweichung von der Referenztemperatur am Messsystem (+20 °C):
max. ±0,4 %/10 K vom jeweiligen Skalenendwert

IP Schutzart

Umhüllendes Gehäuse (EN 60 529/IEC 60 529)
Typ 212.20: IP 54
Typen 23X.X0/36: IP 65

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

25

3. Technische Daten und bestimmungsgemäße Verwendung

Zulässige Temperaturen

Umgebung: -25 … +60 °C (bei Induktivkontakt in Sicherheitsausführung
Typen 831.XX-SN bis -40 °C)

Achtung! Unbedingt unter Tabelle 1 die Fußnote 1) berücksichtigen!

Messstoff: siehe Tabelle 1

D

Achtung! Bei gasförmigen Stoffen kann sich die Temperatur durch Kompressi-

onswärme erhöhen. In solchen Fällen muss ggf. die Druckänderungsgeschwin-

digkeit gedrosselt bzw. die zulässige Messstofftemperatur reduziert werden.

Tabelle 1: Zulässige Messstofftemperatur (nur mechanischer Teil)

Temperaturklasse der
umgebenden zündfähigen

Zulässige maximale Messstofftemperatur
(im Messsystem)

Atmosphäre (Zündtemperatur)

Typ 212.20 Typen 232

(ungefüllte Geräte)

T 6 (> 85 °C) +70 °C +70 °C +70 °C
T 5 (> 100 °C) +80 °C +85 °C +85 °C
T 4 (> 135 °C) +80 °C +120 °C +100 °C
T 3 (> 200 °C)
T 2 (> 300 °C)
T 1 (> 455 °C) +80 °C +200 °C +100 °C

1) Die zulässige obere Umgebungstemperatur für die elektrischen Bauteile wird durch die elektrischen

Anschlusswerte und die Zündtemperatur der umgebenden Gase, Dämpfe bzw. Stäube bestimmt.
Deshalb müssen die in den EG-Baumusterprüfbescheinigungen für die Schlitzinitiatoren bzw. SN­Sensoren angegebenen höchstzulässigen Umgebungstemperaturen ebenfalls beachtet werden.

Der niedrigere der beiden Werte ist als maximal zulässige Umgebungstemperatur anzusetzen!

+80 °C +185 °C +100 °C
+80 °C +200 °C +100 °C

Typen 233
(gefüllte Geräte)

Installation

Damit bei Typ 23X im Fehlerfall die sichere Druckentlastung durch die



Rückwand erfolgen kann, müssen hinter dem Gehäuse mindestens 25 mm
frei bleiben!

Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb



keiner direkten Sonneneinstrahlung ausgesetzt werden!

Bei gefüllten Ausführungen muss vor Inbetriebnahme das Entlüftungsven-



til (bei Druckbereichen ≤10 bar) an der Oberseite des Gehäuses geöffnet
werden!

26

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

3. Technische Daten ... / 4. Elektrische Schaltkontakte

Zulässige Schwingungsbelastung am Einbauort

Die Geräte sollten grundsätzlich nur an Stellen ohne Schwingungsbelastung



eingebaut werden

Gegebenenfalls kann z. B. durch eine flexible Verbindungsleitung von der



Messstelle zum Druckmessgerät und die Befestigung über eine Messgeräte­halterung eine Entkopplung vom Einbauort erreicht werden.

Falls dies nicht möglich ist, dürfen folgende Grenzwerte nicht überschritten



werden:

Ungefüllte Geräte: Frequenzbereich < 150 Hz
(Typ 732) Beschleunigung < 0,7 g (7 m/s

2

)

D

Flüssigkeitsgefüllte Geräte: Frequenzbereich < 150 Hz
(Typ 733) Beschleunigung < 4 g (40 m/s

2

)

Die Flüssigkeitsfüllung ist regelmäßig zu überprüfen.

Der Flüssigkeitsspiegel darf nicht unter 75 % des Gerätedurchmessers fallen.

4. Elektrische Schaltkontakte

EG-Baumusterprüfbescheinigungen

Standardausführung Typen 831.XX



PTB 99 ATEX 2219 X (Anlage 2) und ZELM 03 ATEX 0128 X (Anlage 4)

Abhängig von der Anzahl der Schalter und vom Gehäusedurchmesser wird
entweder der Typ SJ2-N ... oder der Typ SJ3,5- ... -N ... eingesetzt.

Sicherheitsausführung Typen 831.XX - SN oder - S1N



PTB 00 ATEX 2049 X (Anlage 3) und ZELM 03 ATEX 0128 X (Anlage 4)

Abhängig von der Schalterzahl und vom Gehäusedurchmesser werden ent-
weder die Typen SJ 2-SN..., SJ 2-S1N..., SJ 3,5-SN ... oder SJ 3,5-S1N ...
eingesetzt.

Der eingebaute Sensortyp ist auf dem Typenschild des Druckmessgerätes

angegeben.

Elektrischer Anschluss

Der elektrische Anschluss darf nur durch qualifiziertes Personal erfolgen



Anschluss der Schalter über Schraubklemmen in der Kabeldose



Leitungsquerschnitt max. 1,5 mm



Klemmenbelegung auf Anschlussschild am Druckmessgerät



Die Geräte sind in den Potenzialausgleich der Anlage mit einzubeziehen



2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2

27

4. Elektrische Schaltkontakte

Die zulässigen Grenzwerte für Ui, Ii und Pi der eigensicheren Versorgungsstrom-
kreise hängen vom Initiatortyp ab. Sie sind aus den jeweiligen EG-Baumuster­prüfbescheinigungen zu entnehmen. (Der Initiatortyp ist auf dem Anschluss-

schild des Druckmessgerätes angegeben.)

Geeignete Trennschaltverstärker sind z. B.:

D

Stromkreis Sensortyp Typenbezeichnung EG-Baumuster- WIKA-

(s. Ex-Schein) Fa. Pepperl & Fuchs prüfbescheinigung Typ

Typ 1 Standard KFD2-SR2-Ex1 PTB 00 ATEX 2080 904.31
Standard KFD2-SR2 Ex2 PTB 00 ATEX 2080 904.32
Typ 2 Standard KFA6-SR2-Ex1 PTB 00 ATEX 2081 904.28
Standard KFA6-SR2-Ex2 PTB 00 ATEX 2081 904.29
SN-Sensoren KFD2-SH-Ex1 PTB 00 ATEX 2042 904.33
SN-Sensoren KHA6-SH-Ex1 PTB 00 ATEX 2043 904.30

Elektromagnetische Verträglichkeit

EMV gemäß EN 60 947-5-2.

Die Geräte sind vor starken elektromagnetischen Feldern zu schützen.

Einstellen der Sollwertzeiger

Das Einstellen der Sollwerte erfolgt über das Verstellschloss in der Sichtschei­be mit Hilfe des Verstellschlüssels (gehört zum Lieferumfang; befindet sich bei
Standardgeräten seitlich an der Kabeldose).

Sollwertzeiger

abnehmbarer
Verstellschlüssel

Verstellschloss

Die Sollwertzeiger der Grenzwertschalter sind im gesamten Skalenbereich
frei einstellbar. Aus Gründen der Schaltgenauigkeit und der Lebensdauer der
mechanischen Messsysteme sollen die Schaltpunkte zwischen 10 % und 90 %

der Messspanne liegen.

28

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

5. Inbetriebnahme ... 8. Entsorgung

5. Inbetriebnahme

Bei Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile langsam
öffnen.

6. Wartung / Reinigung

Die Geräte sind wartungsfrei.

Eine Überprüfung der Anzeige und der Schaltfunktion sollte etwa 1 bis 2 mal
pro Jahr erfolgen. Dazu ist das Gerät vom Prozess zu trennen und mit einer
Druckprüfvorrichtung zu kontrollieren.

Reinigen der Geräte mit einem (in Seifenlauge) angefeuchteten Tuch.
Zur Reinigung sind die Geräte vom Netz zu trennen. Vor Wiedereinschalten des
Stromes ist sicherzustellen, dass alle Teile abgetrocknet sind.

Messstoffreste in ausgebauten Druckmessgeräten können zur Gefährdung von

Menschen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen

sind zu ergreifen.

7. Reparaturen

Reparaturen sind ausschließlich vom Hersteller oder entsprechend geschultem

Personal durchzuführen.

Weitere technische Daten bitte dem WIKA Datenblatt AC 08.01 bzw.
dem Datenblatt des jeweiligen Grundgerätes entnehmen.

8. Entsorgung

D

Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend
den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvor-

schriften des Anliefergebietes.

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

29

D

Anlage 1

30

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 2

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

31

D

Anlage 2

32

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 2

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

33

D

Anlage 3

34

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 3

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

35

D

Anlage 3

36

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 3

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

37

D

Anlage 4

38

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 4

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

39

D

Anlage 4

40

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Anlage 4

D

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

41

D

Anlage 4

42

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

Sommaire

Sommaire

1. Consignes de sécurité 44

2. Description 44

3. Caractéristiques techniques et utilisation correspondante 45

4. Commutateurs 47

5. Mise en service 49

6. Entretien / Nettoyage 49

7. Réparations 49

8. Mise au rebus 49
Déclaration de Conformité des types 2XX

avec contact inductifs type 831 (allemand/anglais)
Attestation d’examen CE (homologation Ex pour gaz) pour

détecteurs de proximité à fente des types SJ anglais
(WIKA-type 831) allemand

Attestation d’examen CE (homologation Ex pour gaz)
pour détecteurs SN des types SJ anglais
(WIKA-type 831-SN/S1N) allemand

Attestation d’examen CE (homologation Ex pour poussières)
pour détecteurs de proximité à fente des types SJ anglais
(WIKA-type 831 et 831-SN/S1N) allemand

30

11-13
31-33

14-17
34-37

18-22
38-42

F

2064246 07/2009 GB/D/F

WIKA Mode d'emploi manomètres Type 2 avec selon ATEX

43

1. Consignes de sécurité / 2. Description

1. Consignes de sécurité

Les prescriptions de sécurité nationales en vigueur (par exemple

!

Avertissement

Toutes les interventions doivent être effectuées hors tension



F

Le non-respect des instructions correspondantes est susceptible d‘entraîner



des risques de blessure et/ou des dégâts matériels

Seul le personnel habilité et qualifié est autorisé à manipuler les instruments



VDE 0100 / EN 60 079-14 / EN 837-2) doivent absolument
être respectées lors du montage, de la mise en service et de
l‘utilisation des instruments ici présentés.

2. Description

Les appareils mesurent la pression par le biais d’un tube manométrique à



déformation élastique

Les caractéristiques techniques de mesure correspondent aux normes



EN 837-1 et DIN 16 085

Les types 23X.30 et 23X.36 remplit les exigences de la EN 837-1 sur les



manomètres de sécurité (protection de l’utilisateur)

Les contacts électriques intégrés sont des détecteurs de proximité travail­lant sans contact mécanique en forme d‘entrefer. Ils sont alimentés par des
relais amplificateurs homologués pour circuits en sécurité intrinsèque. Lors

du dépassement des seuils réglables, les circuits de sortie s‘ouvrent ou se
ferment.

Les détecteurs inductifs standard du type 831 correspondent aux



procédures d‘attestation de la conformité PTB 99 ATEX 2219 X (voir annexe

2) et ZELM 03 ATEX 0128 X (voir annexe 4)

Les détecteurs SN type 831-SN ou -S1N selon PTB 00 ATEX 2049 X (voir



annexe 3) et ZELM 03 ATEX 0128 X (voir annexe 4) sont une exécution
spéciale (ne concernant pas la protection anti-explosion) avec des attributs
de sécurité pour des utilisations spéciales.

Les valeurs de branchement des contacts correspondent à la EN 60 9475-6



("NAMUR").

44

WIKA Mode d'emploi manomètres Type 2 avec 831 selon ATEX

2064246 07/2009 GB/D/F

3. Caractéristiques techniques et utilisation correspondante

3. Caractéristiques techniques et utilisation correspondante

Limitations en pression

Type 21X.20, 23X.50/30: Charge statique: fin d’échelle
Charge dynamique: 90 % de fin d’échelle

Momentanément: 130 % de fin d’échelle

Type 23X.36: Charge statique: fin d’échelle de mesure
Charge dynamique: 90 % fin d’échelle de mesure

Momentanément: Plage de surcharge

Raccord process

Conformément aux règles techniques générales pour les manomètres (par



exemple EN 837-2 „Recommandations sur le choix et l'installation des
manomètres“).

Lors du vissage des appareils, la force nécessaire ne doit pas être appliquée
sur le boîtier ou sur le boîtier de raccordement mais seulement sur les surfaces

prévues par un outil approprié sur le carré du raccord.

Montage avec

clé à fourche

Influence de la température

En cas de divergence de la température de référence (+20 °C)
sur l’organe moteur: max. ±0,4 %/10 K de la valeur d’échelle finale respective

F

IP Indice de protection

Boîtier (EN 60 529/IEC 60 529)

Type 212.20: IP 54
Types 23X.X0/36: IP 65

2064246 07/2009 GB/D/F

WIKA Mode d'emploi manomètres Type 2 avec selon ATEX

45

3. Caractéristiques techniques et utilisation correspondante

Températures autorisées

Ambiante: -25 … +60 °C (avec contacts électriques en exécution de sécurité
types 831.XX-SN jusqu’à -40 °C)

Attention! Absolument prendre en considération la note de bas de page 1)
en dessous du tableau 1.

Fluide: voir tableau 1

Attention! Pour les fluides gazeux la température peut s’élever par le biais

d’une température de compression. Dans ces cas il faut, soit limiter la vitesse

F

d’élévation de la pression, soit réduire la température de fluide admissible.

Tableau 1: Température de fluide admissible (uniquement pour la partie

mécanique)

Classe de température de
l'atmosphère environnante
(température d'inflammation)

T 6 (> 85 °C) +70 °C +70 °C +70 °C
T 5 (> 100 °C) +80 °C +85 °C +85 °C
T 4 (> 135 °C) +80 °C +120 °C +100 °C
T 3 (> 200 °C)
T 2 (> 300 °C)
T 1 (> 455 °C) +80 °C +200 °C +100 °C

Température maximale autorisée du
fluide (dans le système de mesure)

Type

212.20

+80 °C +185 °C +100 °C
+80 °C +200 °C +100 °C

Types 232

(boîtiers non remplis)

Types 233

(boîtiers remplis)

1) La valeur supérieure de la température ambiante admissible pour les composants électriques est

déterminée par les valeurs électriques de branchement et la température d’inflammation des gaz,
vapeurs ou poussières environnants. Par conséquent, il faut respecter également les valeurs de
températures ambiantes maximales pour les détecteurs à entrefer ou détecteurs SN comme décrits

dans les procédures d’attestation de la conformité CE.
La valeur la plus basse des deux est à utiliser comme température ambiante maximale admissible!

Installation

Pour qu’une surpression puisse s’évacuer en toute sécurité par l’arrière



du boîtier en cas d’insident sur un manomètre type 23X, une distance
minimum de 25 mm doit rester libre à l’arrière du boîtier de l’appareil.

Afin d‘éviter un échauffement additionnel en fonctionnement, les appareils



ne doivent pas être exposés aux rayons solaires!

Pour les appareils remplis de liquide il faut, avant la mise en service, ouvrir le



dispositif de mise à l’atmosphère (plages de pression ≤10 bar) se trouvant au
sommet du boîtier!

46

WIKA Mode d'emploi manomètres Type 2 avec 831 selon ATEX

2064246 07/2009 GB/D/F

3. Caractéristiques techniques ... / 4. Commutateurs

Contrainte de vibration admissible sur le point de montage

Les appareils ne devraient en principe être installés que sur des applications



exemptes de vibrations



Le cas échéant, on peut atteindre un isolement du point de mesure en utili

sant une liaison flexible au manomètre et en le fixant à l’aide d’un support

d’appareil mural.
Dans le cas où cela n'est pas possible, les valeurs suivantes ne doivent pas



être dépassées:

Appareils sans remplissage : Plage de fréquence < 150 Hz

2

(Type 732) Accélération < 0,7 g (7 m/s

)

Appareils avec remplissage : Plage de fréquence < 150 Hz

2

(Type 733) Accélération < 4 g (40 m/s

)

Le liquide de remplissage est a contrôler régulièrement. Le niveau de remplissa­ge de liquide ne doit pas descendre en-dessous de 75 % du diamètre du boîtier.

4. Commutateurs

Attestation d‘examen CE

Exécution standard types 831.XX



PTB 99 ATEX 2219 X (annexe 2) et ZELM 03 ATEX 0128 X (annexe 4)

En fonction du nombre de contacts et du diamètre du boîtier on
utilise soit le type SJ2-N…, soit le type SJ3,5- … -N

Exécution de sécurité types 831.XX - SN ou - S1N



PTB 00 ATEX 2049 X (annexe 3) et ZELM 03 ATEX 0128 X (annexe 4)

En fonction du nombre de contacts et du diamètre du boîtier on
utilise soit les types SJ 2-SN..., SJ 2-S1N..., SJ 3,5-SN ..., soit SJ 3,5-S1N ...

Le type de détecteur intégré est indiqué sur la plaquette d‘identification

du manomètre.

Raccords électriques

Les travaux de raccordement électrique ne doivent être effectués que par



des ouvriers qualifiés pour ce faire

L

e branchement des contacts se fait par des bornes dans la boîte de jonction



La section des conducteurs est de maxi 1,5 mm



La codification des borniers se trouve sur la plaquette de branchement de



2

l‘appareil

Les appareils sont à inclure dans la compensation de potentiel de l’installation



2064246 07/2009 GB/D/F

WIKA Mode d'emploi manomètres Type 2 avec selon ATEX

-

F

47

4. Commutateurs

Les valeurs limites autorisées pour Ui, Ii et Pi de l‘alimentation intrinsèque
des circuits dépendent du type de détecteur. Ces valeurs sont indiquées

dans les procédures d‘attestation de la conformité CE. (Le type de détecteur

est indiqué sur le schéma de branchement du manomètre).

Exemple pour relais d‘amplification appropriés:

Circuit Type de Code de désignation Attestation Type

(voir fiche Ex) détecteur Etbs. Pepperl & Fuchs d‘examen CE WIKA

F

Type 1 Standard KFD2-SR2-Ex1 PTB 00 ATEX 2080 904.31

Standard KFD2-SR2 Ex2 PTB 00 ATEX 2080 904.32
Type 2 Standard KFA6-SR2-Ex1 PTB 00 ATEX 2081 904.28
Standard KFA6-SR2-Ex2 PTB 00 ATEX 2081 904.29
SN-Sensoren KFD2-SH-Ex1 PTB 00 ATEX 2042 904.33
SN-Sensoren KHA6-SH-Ex1 PTB 00 ATEX 2043 904.30

Compatibilité électromagnétique

CEM selon EN 60 947-5-2.

Les appareils sont à protéger contre de forts champs électromagnétiques.

Réglage de la valeur de consigne

Le réglage des valeurs de consigne s‘effectue via le trou de réglage dans le

cadran à l‘aide de la clef de réglage (fournie avec l‘appareil, elle se trouve,
dans les modèles standard, sur le côté du boîtier de raccordement).

Indicateur de

la valeur

de consigne

Clef de réglage
amovible

Trou de réglage

Les indicateurs de valeur de consigne des seuils peuvent être réglés librement
sur toute l‘échelle de mesure. Pour des raisons de précision et de sécurité de

commutation, et afin de ne pas porter préjudice à la durée de vie des appareils,

il est recommander de fixer les points de commutation entre 10 % et 90 % de
l‘échelle.

48

WIKA Mode d'emploi manomètres Type 2 avec 831 selon ATEX

2064246 07/2009 GB/D/F

5. Mise en service ... 8. Mise au rebus

5. Mise en service

Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir
lentement les vannes de fermeture.

6. Entretien / Nettoyage

Les instruments ne requièrent aucun entretien.
Un contrôle de l’affichage et des fonctions de commande est recommandé 1
à 2 fois/an. Pour le contrôle de l’affichage et des fonctions de commande, il
faut isoler l’appareil du process et le contrôler avec un dispositif de contrôle de

pression.

Nettoyer les instruments avec un légèrement humidifié avec une lessive (de
savon). Avant de procéder au nettoyage, débrancher l'instrument du réseau.
Avant de rebrancher l'instrument, s'assurer que toutes les pièces sont entière­ment sèches.

Des restes de fluide se trouvant dans les manomètres démontés peuvent provoquer
une mise en danger de personnes, de l’environnement et de l’équipement. Des
précautions adéquates sont à prendre.

7. Réparations

Toute réparation doit être exclusivement confiée au fabricant ou au personnel

qualifié correspondant.

F

Pour autres données, se reporter à la fiche type WIKA AC 08.01 ou à la fiche
technique de l’instrument correspondant.

8. Mise au rebus

Mettez les composants des appareils et les emballages au rebus en respectant

les prescriptions nationales pour le traitement et la mise au rebus des régions
de livraison.

2064246 07/2009 GB/D/F

WIKA Mode d'emploi manomètres Type 2 avec selon ATEX

49

WIKA Global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand
GmbH & Co. KG
1230 Vienna
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.at

Benelux

WIKA Benelux
6101 WX Echt
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.nl

Bulgaria

WIKA Bulgaria EOOD

Bul. „Al. Stamboliiski“ 205
1309 Sofia

Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]

Croatia

WIKA Croatia d.o.o.
Hrastovicka 19
10250 Zagreb-Lucko
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]

Finland

WIKA Finland Oy
00210 Helsinki
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.fi

France

WIKA Instruments s.a.r.l.
95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.fr

Germany

WIKA

Alexander Wiegand SE & Co. KG

63911 Klingenberg
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.de

Italy

WIKA Italiana SRL

20020 Arese (Milano)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.

87-800 Wloclawek
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5

Calea Rahovei Nr. 266-268

Corp 61, Etaj 1

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Russia

ZAO WIKA MERA
127015 Moscow
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.

Sime Solaje 15

11060 Belgrade
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.
C/Josep Carner, 11-17
08205 Sabadell (Barcelona)

Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.es

Switzerland

Manometer AG

6285 Hitzkirch

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul

Basinc ve Sicaklik Ölcme Cihazlari
Ith. Ihr. ve Tic. Ltd. Sti.

Bayraktar Bulvari No. 21
34775 Yukari Dudullu - Istanbul
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tr

Ukraine

WIKA Pribor GmbH
83016 Donetsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ua

United Kingdom

WIKA Instruments Ltd
Merstham, Redhill RH13LG
Tel. (+44) (0) 1737644-008
Fax: (+44) (0) 1737644-403
E-mail: [e-mail]
www.wika.co.uk

North America

Canada

WIKA Instruments Ltd.
Head Office
Edmonton, Alberta, T6N 1C8
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A.
de C.V.
01210 Mexico D.F.
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.com.mx

USA

WIKA Instrument Corporation
Lawrenceville, GA 30043
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com

50

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246 07/2009 GB/D/F

WIKA Global

WIKA Instrument Corporation
Electrical Temperature Division
950 Hall Court
Deer Park, TX 77536
Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.wika.com

Mensor Corporation
201 Barnes Drive

San Marcos, TX 78666

Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.mensor.com

South America

Argentina

WIKA Argentina S.A.

Buenos Aires
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.ar

Brazil

WIKA do Brasil Ind. e Com. Ltda.

CEP 18560-000 Iperó - SP

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.br

Asia

China

WIKA International Trading

(Shanghai) Co., Ltd.
200001 Shanghai

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

India

WIKA Instruments India Pvt. Ltd.
Village Kesnand, Wagholi
Pune - 412 207
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.in

Japan

WIKA Japan K. K.

Tokyo 105-0023
Tel. [phone]
Fax: [phone]

E-mail: [e-mail]

Kazakhstan

TOO WIKA Kazakhstan

050050 Almaty
Tel. [phone]
Fax: [phone]

E-mail: [e-mail]

Korea

WIKA Korea Ltd.

Seoul 153-023

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Malaysia

WIKA Instrumentation (M) Sdn.

Bhd.

47100 Puchong, Selangor

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.my

Singapore

WIKA Instrumentation Pte. Ltd.

569625 Singapore

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.sg

Taiwan

WIKA Instrumentation Taiwan Ltd.

Pinjen, Taoyuan

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tw

Africa / Middle East

Egypt

WIKA Near East Ltd.
El-Serag City Towers

-Tower#2 - Office#67­Nasr City Cairo
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.eg

South Africa

WIKA Instruments (Pty.) Ltd.

Gardenview, Johannesburg 2047

Tel. [phone]
Fax: [phone]

E-mail: [e-mail]
www.wika.co.za

United Arab Emirates

WIKA Middle East FZE

Jebel Ali, Dubai

Tel. [phone]
Fax: [phone]
E-mail:
[e-mail]

Australia

Australia

WIKA Australia Pty. Ltd.

Rydalmere, NSW 2116

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.au

New Zealand

Process Instruments Limited

Unit 7 / 49 Sainsbury Road
St Lukes - Auckland 1025

Tel. [phone]
Fax: [phone]

E-mail: [e-mail]
www.wika.co.nz

2064246 07/2009 GB/D/F

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

51

Technical alteration rights reserved.
Technische Änderungen vorbehalten.

Sous réserve de modifications techniques.

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30

63911 Klingenberg • Germany
Tel. [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

52

WIKA Betriebsanleitung Druckmessgeräte Typ 2 mit 831 nach ATEX

2064246.03 07/2009 GB/D/F
