W&T Interfaces
für TCP/IP, Ethernet, RS-232, RS-485, USB, 20mA
Glas-und Kunstoff-LWL, http, SNMP, OPC, I/O digital, I/O analog, ISA, PCI, ...?

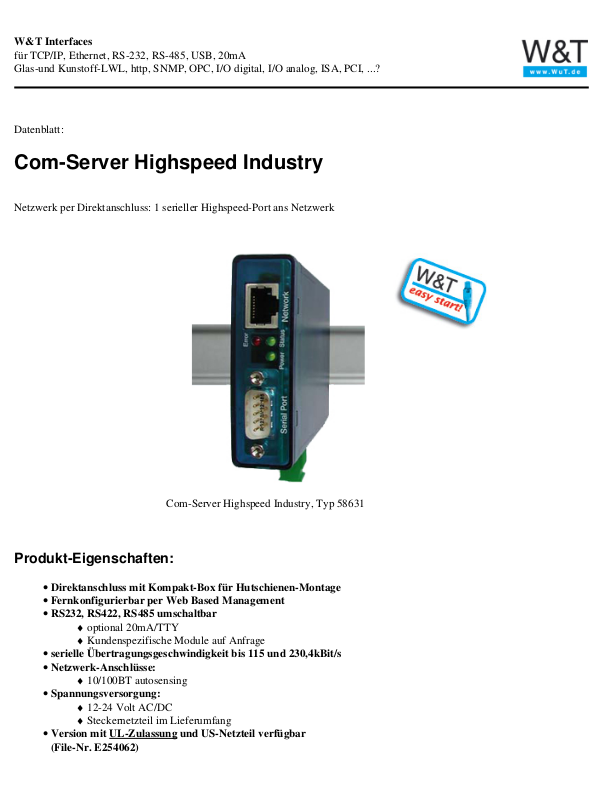

Datenblatt:
Com-Server Highspeed Industry
Netzwerk per Direktanschluss: 1 serieller Highspeed-Port ans Netzwerk
Produkt-Eigenschaften:
Direktanschluss mit Kompakt-Box für Hutschienen-Montage•
Fernkonfigurierbar per Web Based Management•
RS232, RS422, RS485 umschaltbar
•
optional 20mA/TTY♦
Kundenspezifische Module auf Anfrage♦
serielle Übertragungsgeschwindigkeit bis 115 und 230,4kBit/s•
Netzwerk-Anschlüsse:
•
10/100BT autosensing♦
Spannungsversorgung:
•
12-24 Volt AC/DC♦
Steckernetzteil im Lieferumfang♦
Version mit UL-Zulassung und US-Netzteil verfügbar
•
(File-Nr. E254062)

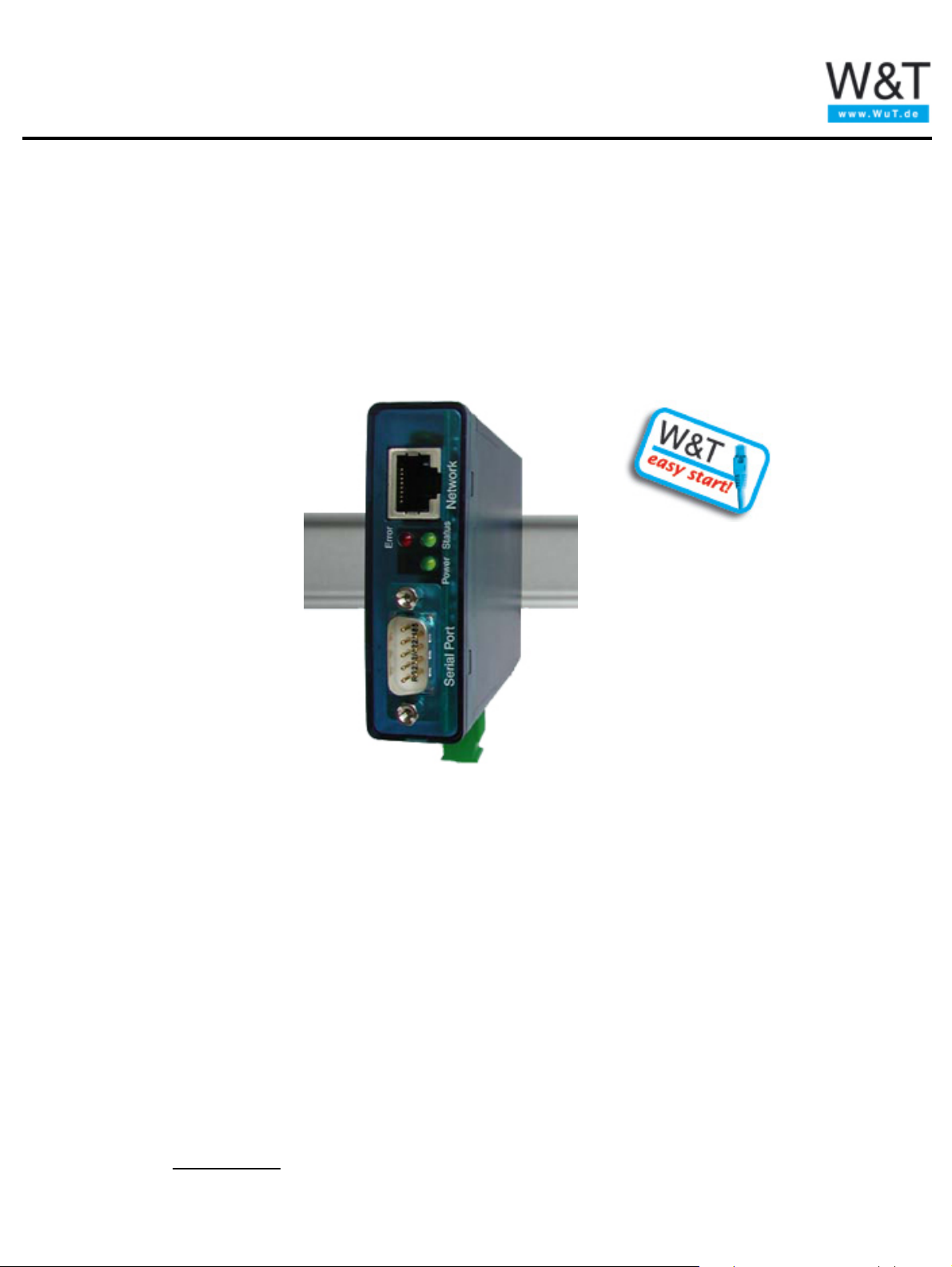

Com-Server Highspeed Industry, Typ 58631
Page 2
Hintergrundwissen:
Der Com-Server Highspeed Industry bietet auf kleinsten Raum alles, was der Direktanschluss einer seriellen Schnittstelle an das
Computer-Netzwerk benötigt. Alle Protokolle sind enthalten (siehe Kasten bzw. Applikationen hinter den Produktdatenblättern).
Die serielle Schnittstelle des Com-Servers kann zwischen den Standards RS232, RS422 und RS485 umgeschaltet werden. Die
Einstellung der Seriellen- und der Netzwerk-Parameter erfolgt über Telnet, ARP/RARP, SNMP oder auch per Internet-Browser
und Web Based Management.
Com-Umlenkung
Die W&T COM-Umlenkung für Windows 9x/NT/2000/XP/2003 bietet auch rein seriell arbeitenden Windows-Programmen die
Möglichkeit, über das Netzwerk zu kommunizieren. Auf dem System werden virtuelle COM-Ports installiert, die sich gegenüber
den Anwendungen wie Standard-COM-Ports verhalten. Die Kommunikation mit dem Endgerät erfolgt jetzt jedoch über das
Netzwerk und einen Com-Server (Datenblatt mit Downloadlink).
Protokolle:
Protokolle der seriellen Ports:
•
XON/XOFF♦
Hardware-Handshake♦
SLIP♦
weitere auf Anfrage♦
•
Protokolle für Netzwerk Direktanschluss:
TCP/IP:
♦
Socket, FTP, Telnet je Client und Server
Hilfsprotokolle:
♦
ARP, RARP, DHCP/BOOTP,PING, RIP, SNMP
Inventarisierung, Gruppenmanagement
Protokolle für paarweisen Com-Server Betrieb:
•
(Serielle Geräte paarweise per Netzwerk verbinden)
Box to Box Modus TCP/IP♦
Technische Daten:
Serieller Port: 1 x RS232-, RS422-, RS485-Schnittstelle
DB9-Stecker, umschaltbar
Optional 20mA/TTY
Baudrate: 50 bis 230.400 Baud
Datenformat: 7,8 Datenbit, 1,2 Stopbit
No, Even, Odd Parity
Flusskontrolle: Hardware-Handshake oder
XON-/XOFF-Protokoll
Netzwerk: 10/100BT autosensing
Galvanische Trennung: min. 500 Volt
Versorgungsspannung: DC 12V .. 48V (+/-10%)
AC 9Veff .. 30Veff (+/-10%)
Stromaufnahme: typ. 85mA @24V DC
Page 3
Umgebungstemperatur: Lagerung: -40..+70°C
Betrieb in nicht angereihter Montage: 0..+60°C
Betrieb in angereihter Montage 0..+50°C
Gehäuse: Kunststoff-Kleingehäuse für Hutschienenmontage. 105x75x22mm
Gewicht: ca. 200 g
Lieferumfang: 1x Com-Server Highspeed Industry
1x Steckernetzteil für Büro-Anwendung
1x Produkt-CD mit
Management-Tool WuTility, Windows COM-Umlenkung, OPC-Server,
Programmierbeispiele C/VB/Delphi/Java, Referenz-Handbuch deutsch/englisch
Aussagen ungeprüft verwendet werden. Bitte melden Sie uns alle Ihnen bekannt gewordenen Irrtümer oder
Mißverständlichkeiten, damit wir diese so schnell wie möglich erkennen und beseitigen können.
