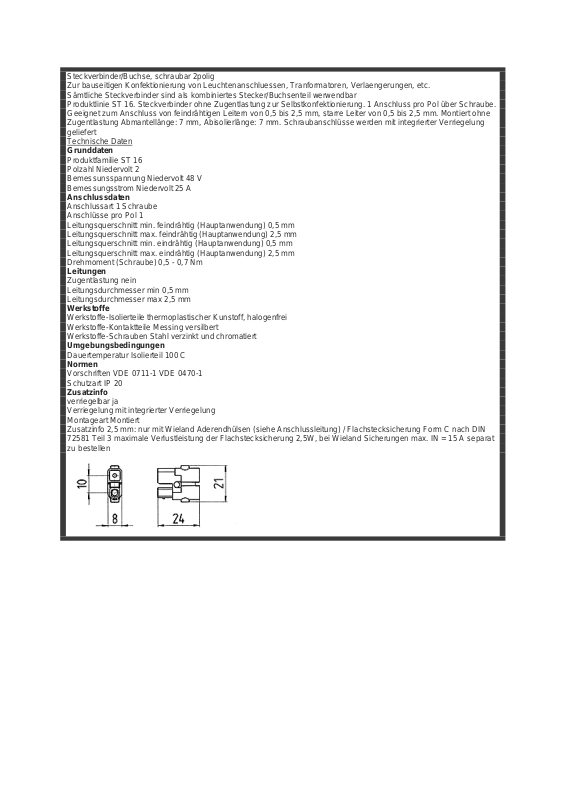

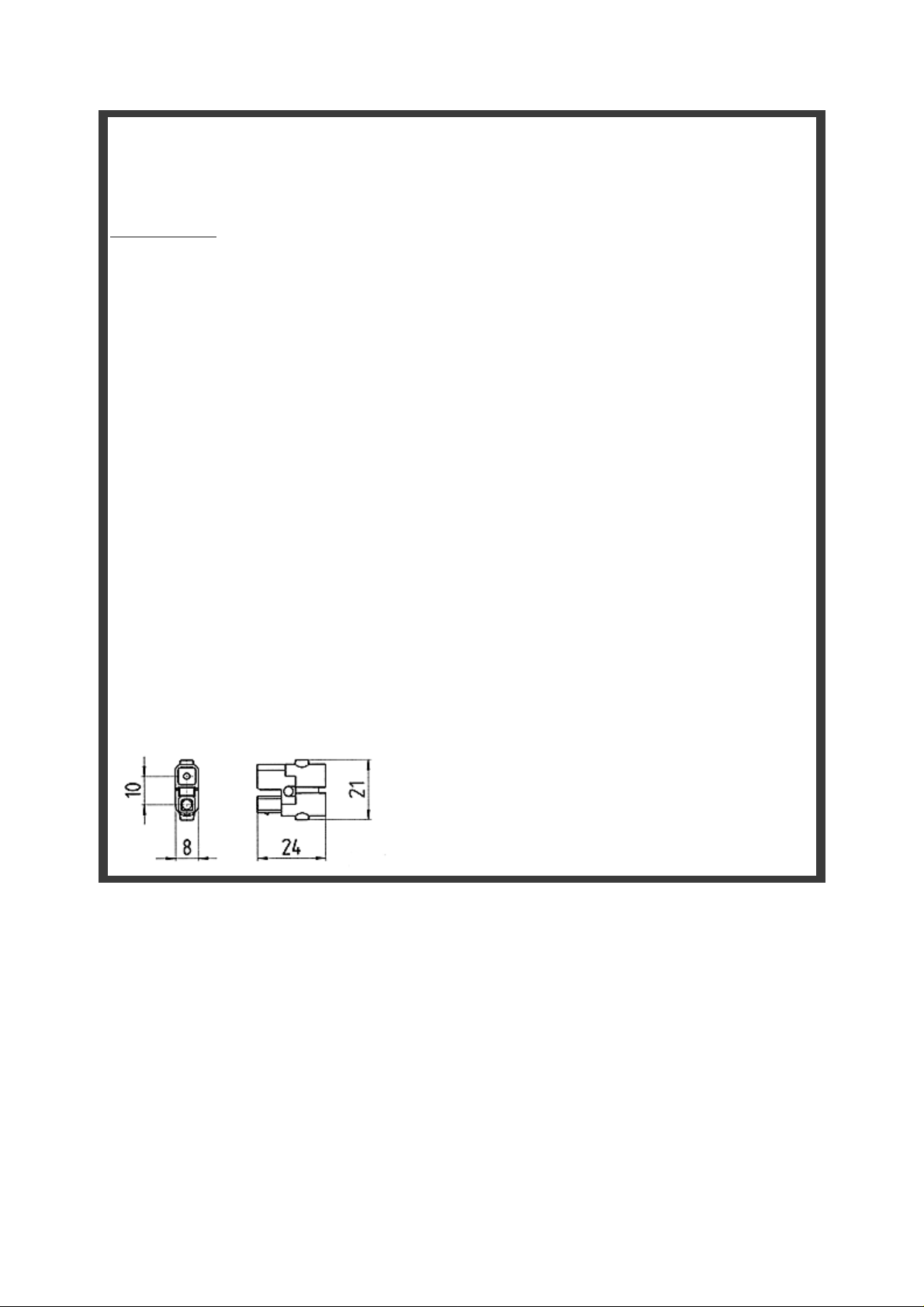

Steckverbinder/Buchse, schraubar 2polig
Zur bauseitigen Konfektionierung von Leuchtenanschluessen, Tranformatoren, Verlaengerungen, etc.
Sämtliche Steckverbinder sind als kombiniertes Stecker/Buchsenteil werwendbar
Produktlinie ST 16. Steckverbinder ohne Zugentlastung zur Selbstkonfektionierung. 1 Anschluss pro Pol über Schraube.
Geeignet zum Anschluss von feindrähtigen Leitern von 0,5 bis 2,5 mm, starre Leiter von 0,5 bis 2,5 mm. Montiert ohne
Zugentlastung Abmantellänge: 7 mm, Abisolierlänge: 7 mm. Schraubanschlüsse werden mit integrierter Verriegelung
geliefert
Technische Daten
Grunddaten
Produktfamilie ST 16
Polzahl Niedervolt 2
Bemessunsspannung Niedervolt 48 V
Bemessungsstrom Niedervolt 25 A
Anschlussdaten
Anschlussart 1 Schraube
Anschlüsse pro Pol 1
Leitungsquerschnitt min. feindrähtig (Hauptanwendung) 0,5 mm
Leitungsquerschnitt max. feindrähtig (Hauptanwendung) 2,5 mm
Leitungsquerschnitt min. eindrähtig (Hauptanwendung) 0,5 mm
Leitungsquerschnitt max. eindrähtig (Hauptanwendung) 2,5 mm
Drehmoment (Schraube) 0,5 - 0,7 Nm
Leitungen
Zugentlastung nein
Leitungsdurchmesser min 0,5 mm
Leitungsdurchmesser max 2,5 mm
Werkstoffe
Werkstoffe-Isolierteile thermoplastischer Kunstoff, halogenfrei
Werkstoffe-Kontaktteile Messing versilbert
Werkstoffe-Schrauben Stahl verzinkt und chromatiert
Umgebungsbedingungen
Dauertemperatur Isolierteil 100 C
Normen
Vorschriften VDE 0711-1 VDE 0470-1
Schutzart IP 20
Zusatzinfo
verriegelbar ja
Verriegelung mit integrierter Verriegelung
Montageart Montiert
Zusatzinfo 2,5 mm: nur mit Wieland Aderendhülsen (siehe Anschlussleitung) / Flachstecksicherung Form C nach DIN
72581 Teil 3 maximale Verlustleistung der Flachstecksicherung 2,5W, bei Wieland Sicherungen max. IN = 15 A separat
zu bestellen
