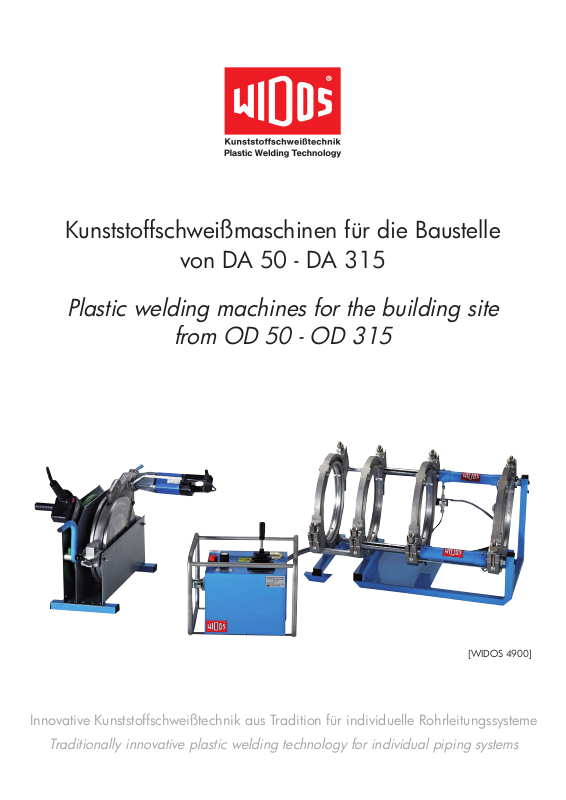

Kunststoffschweißmaschinen für die Baustelle
von DA 50 - DA 315
Plastic welding machines for the building site
from OD 50 - OD 315
[WIDOS 4900]
Innovative Kunststoffschweißtechnik aus Tradition für individuelle Rohrleitungssysteme
Traditionally innovative plastic welding technology for individual piping systems
WIDOS 4400 WIDOS 4600 WIDOS 4900
Heizelement-Stumpfschweißmaschinen für den
Einsatz auf der Baustelle und im Graben.
WIDOS 4400, 4600, 4900
Heizelement-Stumpfschweißmaschinen für Rohre und Formteile aus PE, PP, PA und PVDF von DA 50 bis DA 315
für den Einsatz auf der Baustelle und im Graben.
Die WI-PRECISION® Maschinen haben auf der festen
und der beweglichen Seite eine Doppelspanneinrichtung
mit Schnellspannung. Diese werden auf 2 Wellen geführt.
Zum Anschluss an das Hydrauliksteuergerät benden sich
an den Maschinen 2 exible Schläuche mit Schnellkupp-
lungen. Die Doppelspanneinrichtungen sind mit dem
Stahlrohr-Untergestell verschraubt. Das äußere feststehende
Spannelement kann durch Entfernen von 3 Schrauben
leicht abgebaut werden, um an schwer zugänglichen
Stellen, z. B. im Schacht oder an der T-Stück-Abgangsseite,
schweißen zu können. Durch Herausnehmen aus dem
Untergestell kann die dann verbleibende Einheit als DreiRing-Reparatur-Maschine eingesetzt werden.
Mit den WI-FORCE® Hydraulikeinheiten werden die
rechten Doppelspanneinrichtungen bewegt und die Füge-
kraft exakt gesteuert. Sie haben eine Nachdrückeinrichtung
zum Unterstützen der Fügekraft während der Abkühlzeit
und 2 Schnellkupplungen sowie ein digitales Manometer
zur exakten Anzeige des Drucks.

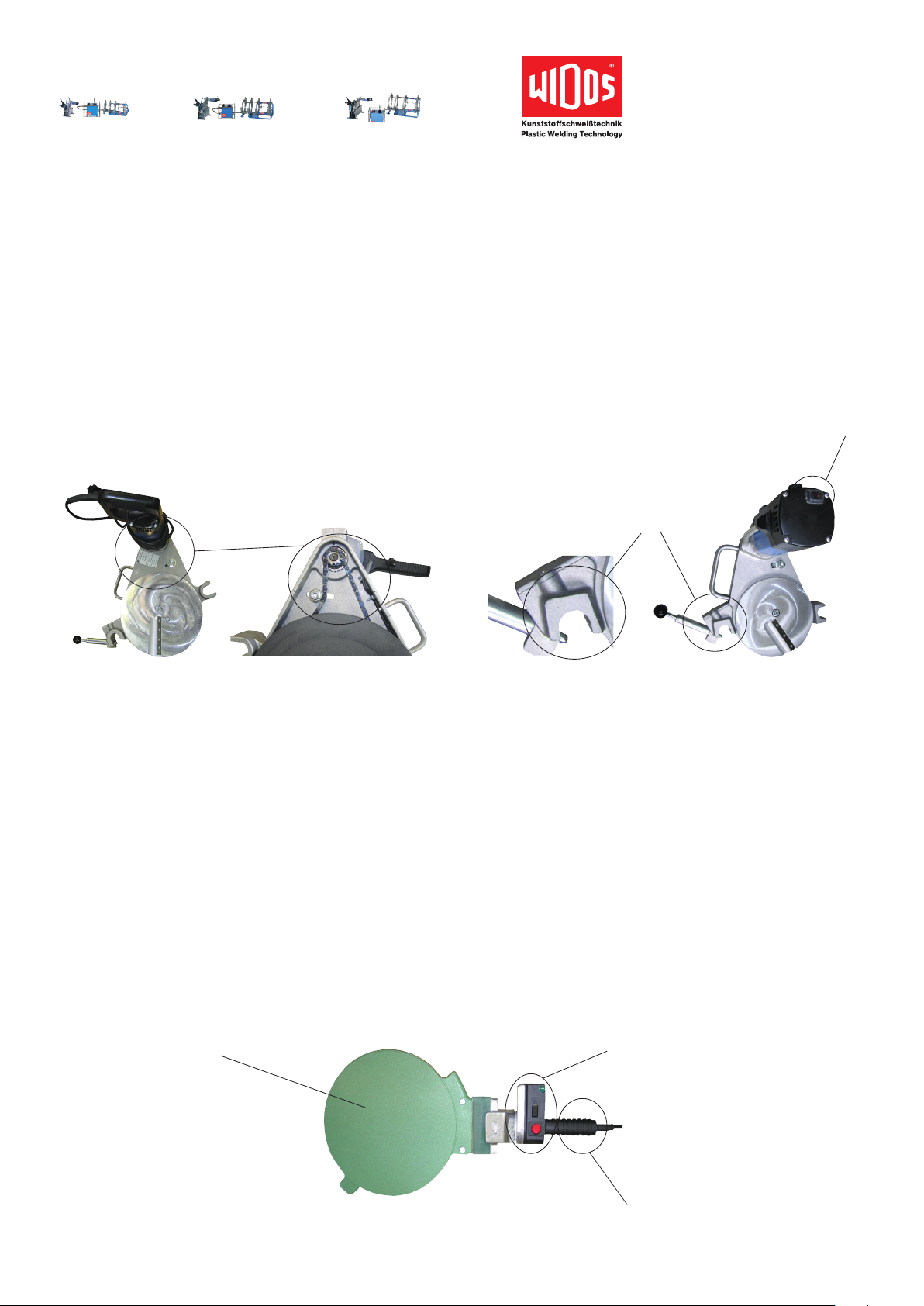

Die WI-CUTTING® Planhobel werden in die Führungswellen eingehängt, haben einen Kettenantrieb im geschlossenen Aluminiumgehäuse, einen Mikrosicherheitsschalter,
eine Arretierung für den sicheren Planhobelbetrieb und eine
automatische Spanabfuhr nach außen. Die verwendeten
Planhobelmesser sind beidseitig geschliffen und können
somit mehrfach verwendet werden.
Die WI-HEAT® Heizelemente werden in die Führungswellen eingehängt, sind antihaft-beschichtet, haben eine
elek
tronische Temperaturregelung mit digitaler Anzeige,
eine
Kontrolllampe, einen Ein-/Ausschalter und ein An-
schluss
kabel mit Schukostecker. Zum wärmegeschützten
Abstellen der Heizelemente und zum Einhängen der
Planhobel
stehen Einstellkästen zur Verfügung.
Butt-welding machines with heating element
for the building site and in the trench.
WIDOS 4400, 4600, 4900
Heating element butt welding machines for pipes and ttings out of PE, PP, PA and PVDF from OD 50 to OD 315
for the use on building site and in trench.
®
The WI-PRECISION
machines have a double clam-
ping device with quick clamping on the xed and on the
movable side. These are guided on 2 shafts. There are 2
exible hoses with quick-action couplings for the connec-
tion to the hydraulic control unit. The double clamping devices are screwed to the steel pipe frame.
The outer xed
clamping device can be dismounted easily by removing
3 screws in order to weld at difcult accessible places,
e.g. in trenches or at branches of T-pieces. The remaining
unit of three rings can be removed from the base frame
and used for repair work.
®
With the WI-FORCE
hydraulic units the right-hand clamping devices are moved and the welding force is precisely
controlled. They have a pressure backup to support the
welding force during cooling down and 2 quick-action
couplings as well as a digital pressure gauge for the exact
indication of the pressure.
®
The WI-CUTTING
planers are suspended from the
guide shafts, have a chain drive in a closed aluminum
housing, a micro safety switch, a lock for the safe opera-
tion of the planer and an automatic external chip removal.
The blades used are sharpened on both sides and can be
used multiple times.
®
The WI-HEAT
heating elements are suspended from
the guide shafts, are anti-stick coated, have an electronic
temperature control with digital display, a control lamp, an
on/off-switch and a connecting cable with shock-proof
plug. For the heat-protected storage of the heating el-
ements and the planers, heat-protected boxes
are avail-
able.
Zum Spannen der kleineren Dimensionen sind durchmesserabhängige Spanneinsätze lieferbar. Zusätzlich sind breite und superbreite Spanneinsätze, bzw. ein
Kombinationssatz aus schmalen, breiten und superbreiten
Spanneinsätzen (je nach Modell) verfügbar.
Die WIDOS Schweißmaschinen sind problemlos mit den
WIDOS SPA-Schweißprotokoll-Aufzeichnungsgeräten nach-
rüstbar und auch in CNC-gesteuerter Ausführung lieferbar.
Die WIDOS Maschinen werden mit Spannungen von 230 V
betrieben. Andere Spannungen und automatisch ausfahrende Heizelemente auf Anfrage.
WI-FIX
®
Smaller pipe dimensions can be clamped by means of
®
WI-FIX
reducer inserts depending on the pipe dia-
meter. In addition large and extra large reducer inserts
or a combination of small, large and extra large inserts
(depending on model) can be delivered.
The WIDOS welding machines can be easily equipped
subsequently with the WIDOS SPA weld log recorders and
can also be supplied in CNC-controlled version.
The WIDOS machines are operated at voltages of 230 V.
Other voltages and heating elements moving out automatically on request.
WIDOS 4400
• DA 50 bis DA 160
• maximale Kraft 250 daN bei 100 bar,
maximaler Arbeitsdruck ca. 120 bar
WIDOS 4600
• DA 75 bis DA 250
• maximale Kraft 520 daN bei 100 bar,
maximaler Arbeitsdruck ca. 120 bar
•
OD 50 up to OD 160
•
maximum force 250 daN at 100 bar,
maximum working pressure appr. 120 bar
•
OD 75 up to OD 250
•
maximum force 520 daN at 100 bar,
maximum working pressure appr. 120 bar
WIDOS 4900
• DA 90 bis DA 315
• maximale Kraft 590 daN bei 100 bar,
maximaler Arbeitsdruck ca. 120 bar
Technische Daten und Bestellnummern zu allen 3 Modellen nden Sie auf Seite 10 ff.
•
OD 90 up to OD 315
•
maximum force 590 daN at 100 bar,
maximum working pressure appr. 120 bar
Technical data and order numbers for all 3 models are listed on page 10 onwards.
WIDOS 4400 WIDOS 4600 WIDOS 4900
Einzelkomponenten: /
WI-PRECISION
Grundmaschine mit Grundspannwerkzeug /
WIDOS 4400: DA 160 mm / OD 160 mm
WIDOS 4600: DA 250 mm / OD 250 mm
WIDOS 4900: DA 315 mm / OD 315 mm
WI-HEAT
Heizelement zum Anwärmen der Rohrenden /
WIDOS 4400: 230 V / 800 W
WIDOS 4600: 230 V / 1500 W
WIDOS 4900: 230 V / 2100 W
WI-CUTTING
Planhobel zum Vorbereiten der Rohrenden /
®
®
®
Single components:
Basic machine with clamping device
Heating element for the heating of the pipe ends
Planer for the preparation of the pipe ends
WIDOS 4400: 230 V / 950 W
WIDOS 4600: 230 V / 1050 W
WIDOS 4900: 230 V / 1050 W
Einstellkasten für Planhobel und Heizelement
Heat-protected box for planer and heating element

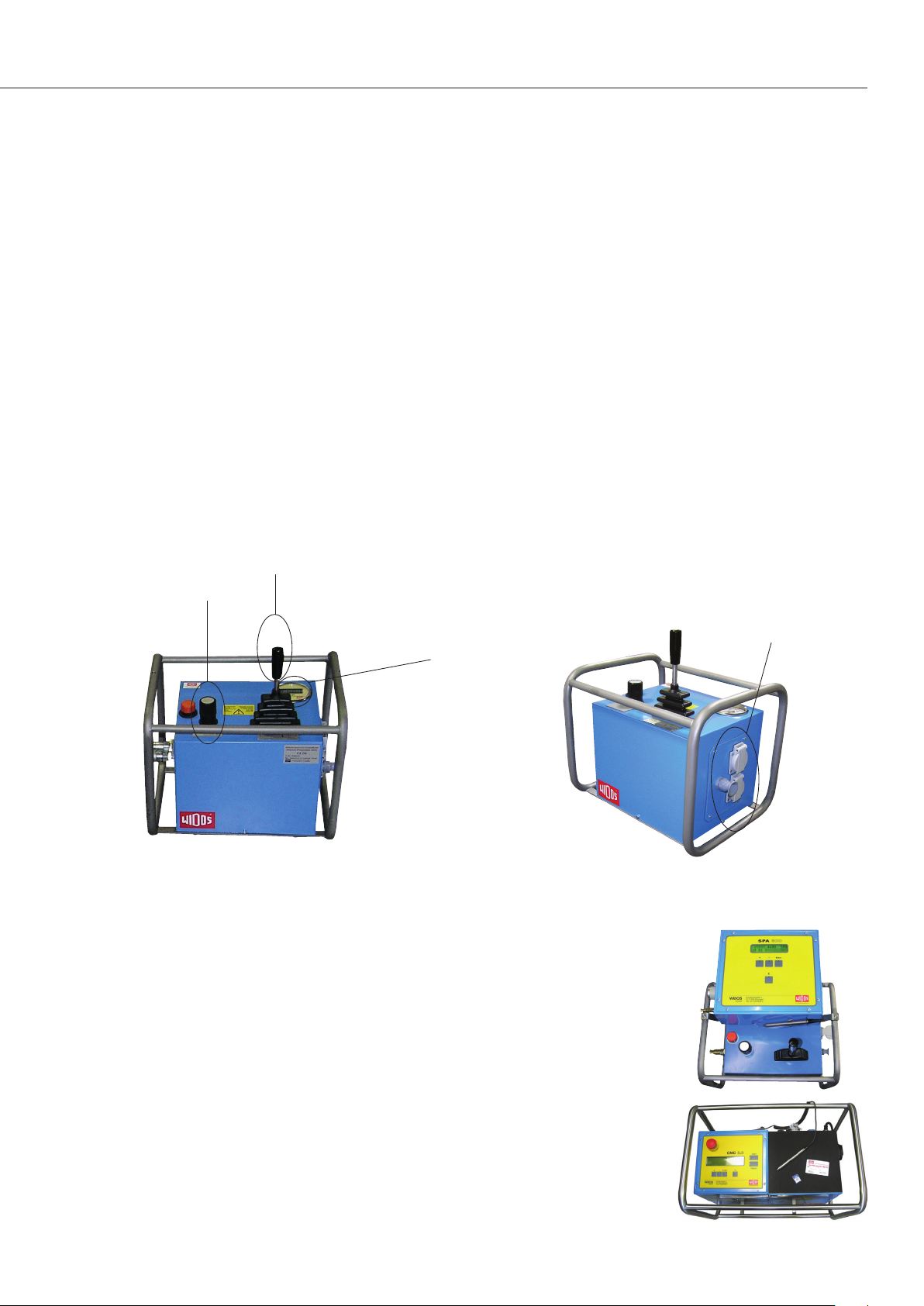

WI-FORCE
Hydraulikaggregat zur Steuerung der beweglichen Spannringe und zum
Druckaufbau 230 V / 300 W
Hydraulic unit for the control of the exible clamping rings and for
pressure build-up 230 V / 300 W
WI-FIX®
Reduktionsspanneinsätze verpackt
Reducer inserts packed
®
WIDOS 4400: DA 50 - DA 140 /
WIDOS 4600: DA 75 - DA 225 /
WIDOS 4900: DA 90 - DA 280 /
OD 50 - OD 140
OD 75 - OD 225
OD 90 - OD 280
}
}
in der Maschinenkiste
in the machine case
in einer separaten Transport- und Aufbewahrungskiste
in a separate transport and storage case
Ersatzteile: /
Spare parts:
Eine gute und umfangreiche Ersatzteilverfügbarkeit für alle gängigen Maschinen ist stets gewährleistet. Selbst für
ältere Maschinentypen sind alle notwendigen Ersatzteile weitgehend verfügbar.
Nähere Informationen erhalten Sie auf Anfrage.
A good and extensive availability of spare parts for all current machines is constantly guaranteed
. We largely offer
all necessary spare parts even for older machines.
You may obtain detailed information on request.

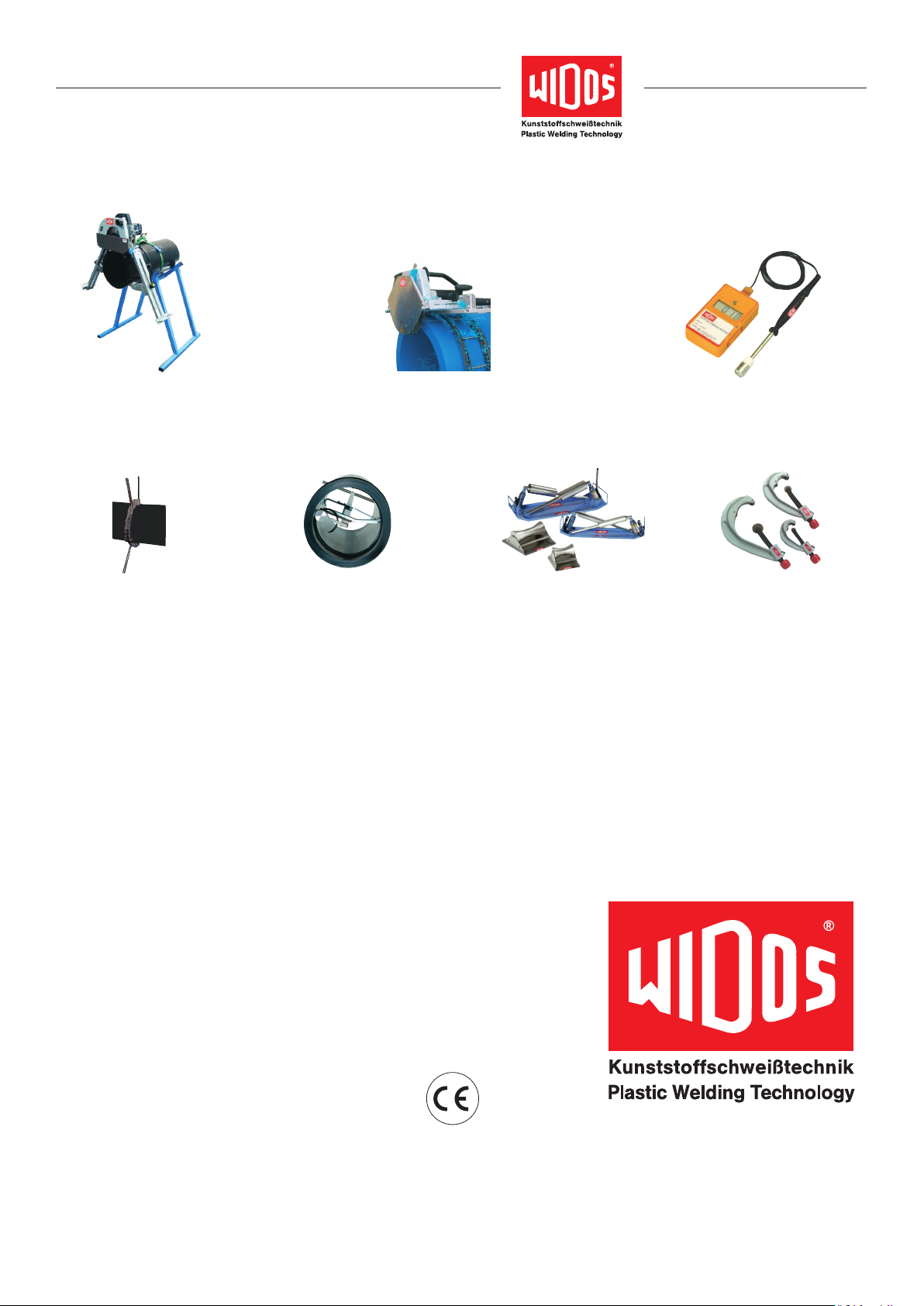

Optionales Zubehör: /
Optionales Zubehör wie z.B. Vorschweißbundhalter, Spanneinsätze für Schutzmantelrohre oder Spanneinsätze in
breiter und superbreiter Ausführung (je nach Modell) sind bei allen Standardmaschinen auf Anfrage erhältlich.
Optional accessories:
Optional accessories like e.g. stub end holders, reducer inserts for jacket pipes or reducer inserts in large and extra
large version (depending on model) are available on request for all standard machines.
Vorschweißbundhalter zum problemlosen Spannen von z.B. kurzen Fittingen.
Stub end holders for the easy clamping of e.g. short ttings.
Vorschweißbundhalter mit Schraubpratzen für WIDOS
4400, 4600 und 4900
Stub end holder for WIDOS 4400, 4600 and 4900
with screw-in claws
Für die WIDOS 4900 optional auch mit Spindelspannung verfügbar
For the WIDOS 4900 optionally available also with
spindle system
WI-FIX® Spanneinsätze in schmaler, breiter und super-
breiter Ausführung (je nach Modell auch für Schutzmantelrohre oder in Zoll). Zwei Einbaupositionen: mittig oder
außen für besonders kurze Rohrstücke
®
WI-FIX
Reducer inserts in small, large and extra-
large version (depending on model also for jacket pipes and in inch). Two mounting positions: in the center
or on the outside for especially short pipe pieces
WIDOS 4400 WIDOS 4600 WIDOS 4900
Mietmaschinen: /
Ein Großteil unserer Schweißmaschinen mitsamt Zubehör kann kurzfristig auch auf Leihbasis zur Verfügung gestellt werden. Unser Mietpark deckt einen Durchmesserbereich von 20 bis 1200 mm ab und wird ständig erweitert.
Um die Verfügbarkeit zu prüfen, wenden Sie sich bitte an unser Verkaufsteam Tel. +49 7152 9939 18.
Rental machines:
A large part of our welding equipment including accessories can also be made available on rental basis at short notice.
Our rental park covers a diameter range from 20 up to 1200 mm and is constantly expanded.
In order to check the availability, please contact our sales team, phone +49 7152 9939 18.
Bei Bedarf freuen wir uns auf Ihre Anfrage und bitten Sie,
folgende Informationen anzugeben:
In case of need, we are looking forward to your inquiry
and ask for the following information:
• Firma /
• Adresse /
• Ansprechpartner /
• Tel. / Email /
• Material bzw. Durchmesser /
• Zeitraum / Zeitpunkt /
• Einsatzland /
company
address
contact person
phone / email
material resp. diameter
period of time / date
country of use
• Anwendungsgebiet (Baustelle / Werkstatt)
eld of application (on site / workshop)
Vielen Dank! /
Transport: /
Alle Maschinen von WIDOS werden mit professioneller Verpackung schnell, kompakt und sicher per Luft, See oder
LKW in alle Länder verschickt.
Transportation:
Thank you!
All WIDOS machines are sent with professional packing by air, sea and truck in all countries fast, compact and safe.
Einsatzorte / Referenzen: /
Places of use / references:
Unsere Transportkisten bestehen ausschließlich aus Holz nach IPPC-Standards, ISPM Nr. 15
Our transport cases consist of wood according to IPPC-standards, ISPM no. 15 exclusively

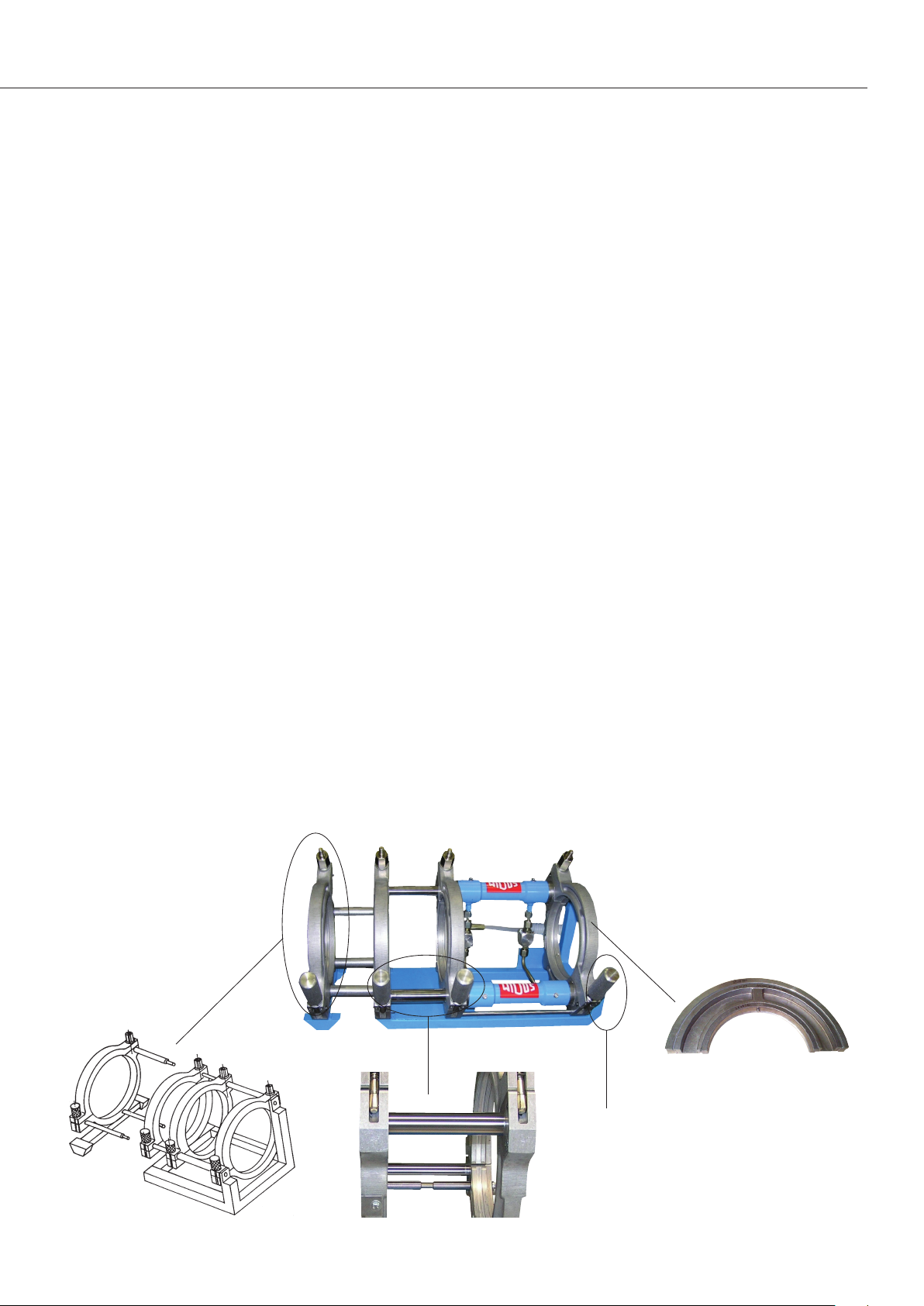

Vorteile Grabenmaschinen:
1. WI-PRECISION® Grundkörper
(WIDOS Eigenentwicklung)
Advantages of ditch welding machines:
®
1. WI-PRECISION
(WIDOS in-house development)
Basic machine
• kontinuierliche Weiterentwicklung seit 1971
• abnehmbarer 4. Spannring auf der festen Seite (a)
• Maschine durch Lösen von 3 Schrauben vom Untergestell demontierbar, um an schwer zugänglichen
Stellen schweißen zu können
• Hydraulikleitungen zum Schutz vor Beschädigung in
den Spannschalen versenkt
• Hydraulikleitungen sind mit hellen Schutzschläuchen
ummantelt, somit wird im Gegensatz zu den schwarzen Hydraulikleitungen die Wärmeausdehnung bei
Sonneneinstrahlung reduziert
• Abschirmblech unter dem Schweißbereich
• Abreißvorrichtung für Heizelement, um Anhaften am
Rohr zu verhindern (b)
• geringes Gewicht
• Spanneinsätze können über viele Jahre verwendet
werden und sind in mehreren Maschinentypen
einsetzbar (c)
• Reduktionsspanneinsätze können in beide Richtungen
eingesetzt werden, damit ist der Abstand zur Schweiß-
naht beeinussbar
• präzise Hydraulikzylinder mit geringem inneren
Widerstand, wodurch hohe Regelgenauigkeit erzielt
wird. Führungen in Schmierkreislauf integriert
• geringe Reibung und Losbrechkräfte, ideal auch für
kleine Schweißkräfte
• Rändelschrauben zum einfachen und sicheren Spannen von Hand (WIDOS 4400, WIDOS 4600) (d)
• Führung in Rohrachsenmitte (WIDOS Patent)
•
continuous further development since 1971
•
detachable fourth clamping ring on the xed side (a)
•
machine can be dismounted from the basic frame
by detaching 3 screws, to enable welding in narrow
areas
•
hydraulic lines disappear in the clamping shells as
protection against damages
•
hydraulic lines are covered with light-colored protective
hoses to reduce the heat expansion under
insolation
•
oor plate under the welding area
•
puller device for the heating element to prevent
from sticking to the pipe (b)
•
low weight
•
reducer inserts can be used over several years
and also for several machine types (c)
•
reducer inserts can be inserted in both directions
in order to inuence the distance to the welding
seam
•
precise hydraulic cylinders with low inner resistance
for high regulating precision. Guiding integrated
in lubrication cycle
•
low friction and breakaway forces, also ideal for
small welding forces
•
knurled screws for an easy and safe manual clamping (WIDOS 4400, WIDOS 4600) (d)
•
guided in pipe axis center (patent by WIDOS)
in opposite to black hydraulic lines
(a)
(b)
(d)
(c)
→
Adapter und Spanneinsatz
Adapter and reducer insert
→
WIDOS 4400 WIDOS 4600 WIDOS 4900
2. WI-CUTTING® Planhobel
2. WI-CUTTING
®
Planer
• Spanabfuhr nach außen (WIDOS Patent)
• in beiden Richtungen einsetzbar
• stabiler Kettenantrieb (e)
• hohe Motorleistung
• Überlastschutz
• Mikrosicherheitsschalter am Planhobel für Ein/Aus
und gegen ungewolltes Anlaufen (f)
• Verriegelung an den Kolbenstangen für hohe
Stabilität (g)
• Messer 2-seitig verwendbar, dadurch doppelte
Standzeit
• beschichtete Messer für mehrfache Standzeit pro Seite, bzw. für schwer zerspanbare Kunststoffe lieferbar
(e)
•
external chip removal (patent by WIDOS)
•
can be inserted in both directions
•
solid chain drive (e)
•
high motor output
•
overload protection
•
micro safety switch at the planer for switching on/off
and against unintentional starting (f)
•
high stability due to locking at the piston rods (g)
•
blades can be used on both sides for a
double lifetime
•
coated blades are available for multiple lifetime per side or for heavy-to-plane plastic
materials
(g)
(f)
3. WI-HEAT® Heizelement
• hochwertige Antihaftbeschichtung mit langer Lebensdauer (h)
• Nachbeschichtung möglich/Tauschplatten verfügbar
• Temperaturverteilung genauer als in DVS-Richtlinie
gefordert
• Sandgussplatten für höchste Dichte und beste Temperaturverteilung
• digitale Temperaturanzeige am Heizelement (i)
• wärmeisolierter ergonomischer Griff (k)
(h)
®
3. WI-HEAT
•
high quality anti-stick coating with long lifetime (h)
•
recoating possible/heating plates can be replaced
•
more precise temperature distribution than required
Heating element
in DVS regulation
•
sand casting plates for highest density and best
temperature distribution
•
digital temperature display at the heating element (i)
•
ergonomic handle with thermal protection (k)
(i)
(k)
4. WI-FORCE® Hydraulik
4. WI-FORCE
®
Hydraulic unit
• achdichtende Schnellkupplungen, einfach zu reinigen
• wahlweise analoger oder digitaler Manometer (l)
• einfaches Messen/Ermitteln des Bewegungsdruckes
über Drehknopf und verstellbaren Steuerhebel (m+n)
• Geschwindigkeit über Steuerhebel regelbar (n)
• max. Schweißdruck vor Schweißung über Drehknopf
und Steuerhebel einstellbar (m)
• Druckentlastung auch ohne Stromversorgung durch
Steuerhebel möglich (n)
• Stromanschluss für 2 externe Geräte (Planhobel und
Heizelement) oder SPA 600 (o)
• Druckspeicher für konstanten Druck ohne manuelles
Nachregeln während Angleichen und Abkühlen
• Schutzrahmen aus Edelstahl als Rammschutz und für
einfaches Tragen
• Ölmenge durch Ölmessstab gut ablesbar, Öl leicht
nachfüllbar
(n)
(m)
(l)
•
at-packing quick-action couplings, easy-to-clean
•
optional analogue or digital pressure gauge (l)
•
easy measurement/detection of the movement
pressure by means of turning knob and adjustable
control lever (m+n)
•
speed adjustable via control lever (n)
•
max. welding force adjustable via turning knob and
control lever prior to welding (m)
•
pressure relief also possible without power supply
by means of the control lever (n)
•
power outlet for 2 external appliances (planer and
heating element) or SPA 600 (o)
•
pressure accumulator for constant pressure without
any manual readjusting during bead-up and cooling
•
protective frame out of stainless steel as fender and
for easy carrying of the unit
•
easy oil level check by means of oil dipstick, simple
relling of oil
(o)
Die Schweißmaschinen sind problemlos mit dem WIDOS SPA-Aufzeichnungsgerät nachrüstbar und auch in CNC-gesteuerter Ausführung lieferbar.
Für weitere Informationen kontaktieren Sie bitte das
WIDOS-Team +49 7152 9939 0
The welding machines can be easily retrotted with the WIDOS
SPA weld log recorder and are also available in CNC controlled version.
For further information please contact the
WIDOS team +49 7152 9939 0
WIDOS 4600
WIDOS 4900
WIDOS 4400

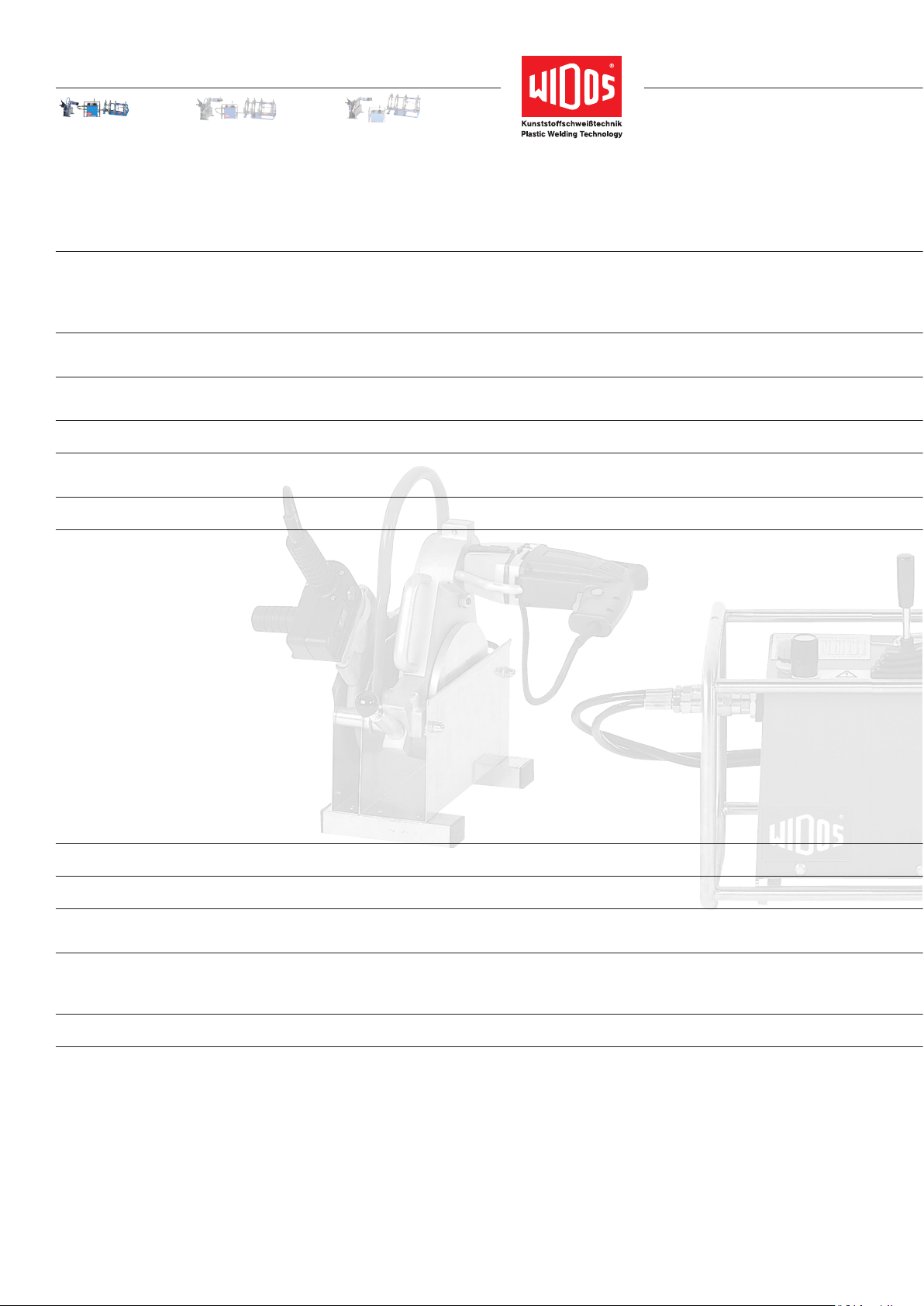

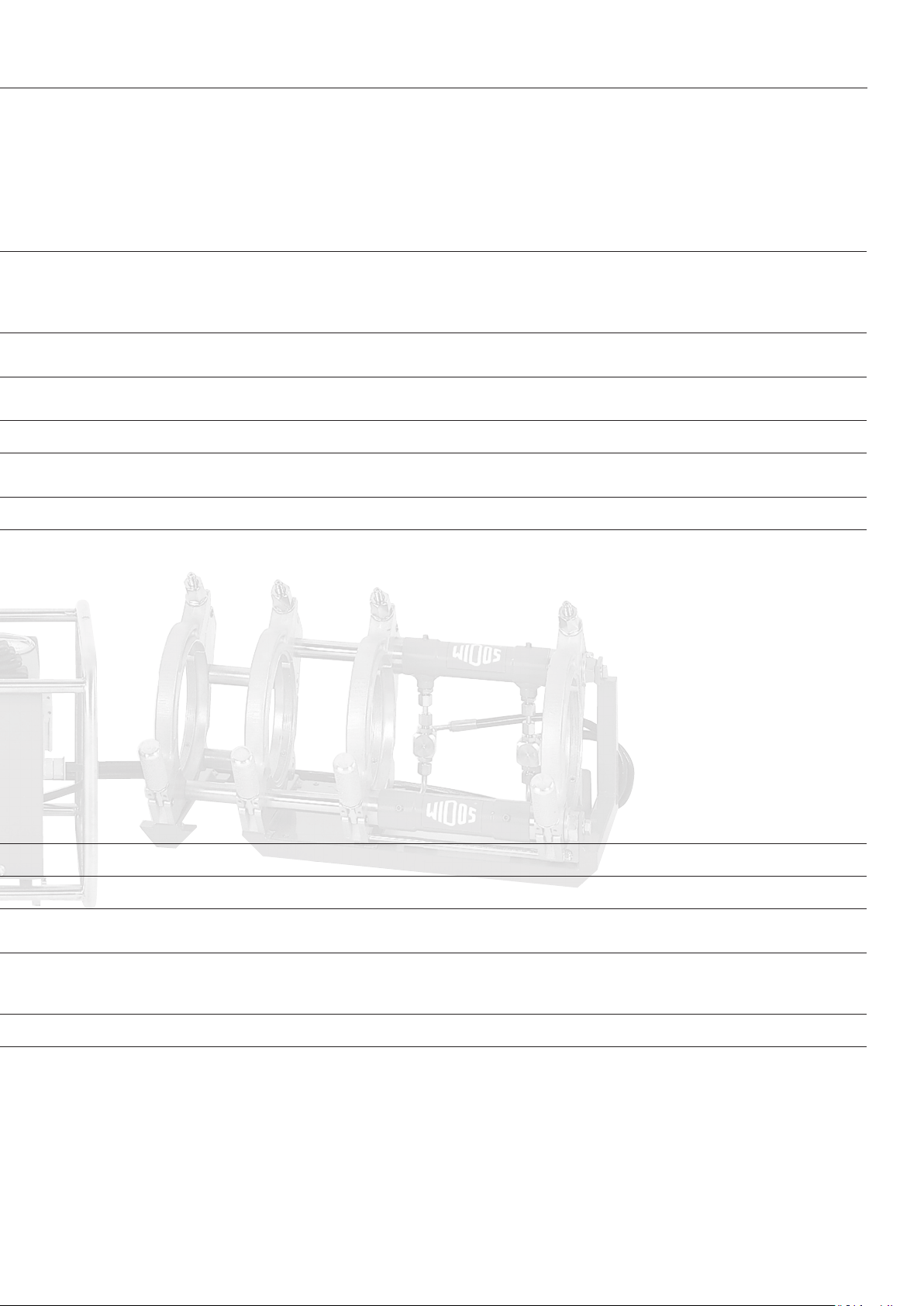

Zusammenstellung /
Bezeichnung /
Grundmaschine mit Grundspannwerkzeug /
DA / OD 160 mm (5" IPS)*
WI-PRECISION
Grundmaschine mit Grundspannwerkzeug /
DA / OD 168,3 mm (6" IPS)
Hydraulikaggregat /
WI-FORCE
Hydraulikaggregat /
Planhobel /
WI-CUTTING
Planhobel /
Flexible Schläuche mit Schnellkupplungen /
Heizelement /
WI-HEAT
Heizelement /
Einstellkasten für Planhobel und Heizelement /
WI-FIX® Reduktionsspanneinsätze schmal /
(1 Satz = 8 Halbschalen) /
DA / OD 50*
DA / OD 63*
DA / OD 75*
DA / OD 90*
DA / OD 110*
DA / OD 125*
DA / OD 140*
Spanneinsätze für SLM-Rohre auf Anfrage ebenfalls erhältlich
®
®
®
®
Description
Planer
Planer
Heating element
Heating element
(1 set = 8 halfshells)
Set composition
**
Hydraulic unit
Hydraulic unit
230 V / 950 W *
110 V / 950 W mit US-Stecker /
230 V / 300 W*
110 V / 300 W mit US-Stecker /
Flexible hoses with quick-action couplings
230 V / 800 W*
110 V / 800 W in °F mit US-Stecker /
Heat-protected box for planer and heating element
Reducer inserts small
/
Reducer inserts for jacket pipes are also available on request
WIDOS 4400
Basic machine with basic clamping tool
Basic machine with basic clamping tool
with US plug
with US plug
**
*/**
with US plug
**
**
*/**
1 1/2" IPS (DA / OD 48,3 mm)
2" IPS (DA / OD 60,3 mm)
3" IPS (DA / OD 88,9 mm)
4" IPS (DA / OD 114,3 mm
5" IPS (DA / OD 141,3 mm)
Vorschweißbundhalter /
Steckschlüssel SW 24 /
Innensechskantschlüssel mit T-Griff Gr. 3 /
Innensechskantschlüssel mit T-Griff Gr. 4 /
Innensechskantschlüssel Gr. 3 /
Innensechskantschlüssel Gr. 5 /
Innensechskantschlüssel Gr. 6 /
Transportkiste / Transport case (84 x 84 x 57 cm)*/**
* im Set erhältlich /
** im Set mit 110 Volt erhältlich /
Stub end holder
Socket wrench size 24
Allen key with T-grip, size 3
Allen key with T-grip, size 4
Allen key, size 3
Allen key, size 5
Allen key, size 6
available as set
available as set with 110 volt
Stück /
Qt y.
kg Bestell-Nr. /
Order-no.
1
1
1
1
1
1
2 1,5 VSCHL4400
1
1
1 4,2 EIN4400
8
8
8
8
8
8
8
22,5
22,5
24,0
24,0
9,1
9,1
3,6
3,6
0,2
0,2
0,2
0,2
0,2
0,1
0,1
160100
162100
1011230
1011110
1604220
1604110
H4400E
H4400E110
1608050
1608063
1608075
1608090
1608110
1608125
1608140
Maschine /
Einsätze /
Maschine /
8
8
8
8
8
1 3,0 161129
1 0,05 ZRS24
1
1
1
1
1
1 28,5 TK4400
machine
reducer inserts
machine
0,2
0,2
0,2
0,2
0,2
0,05
0,05
0,03
0,03
0,03
101,0
10,0
101,0
1608048
1608060
1608088
1608114
1608141
ZIT03
ZIT04
ZIG03
ZIG05
ZIG06
16SV44N1
16VS140
16SV44N1US
WIDOS 4600
WIDOS 4900
WIDOS 4400

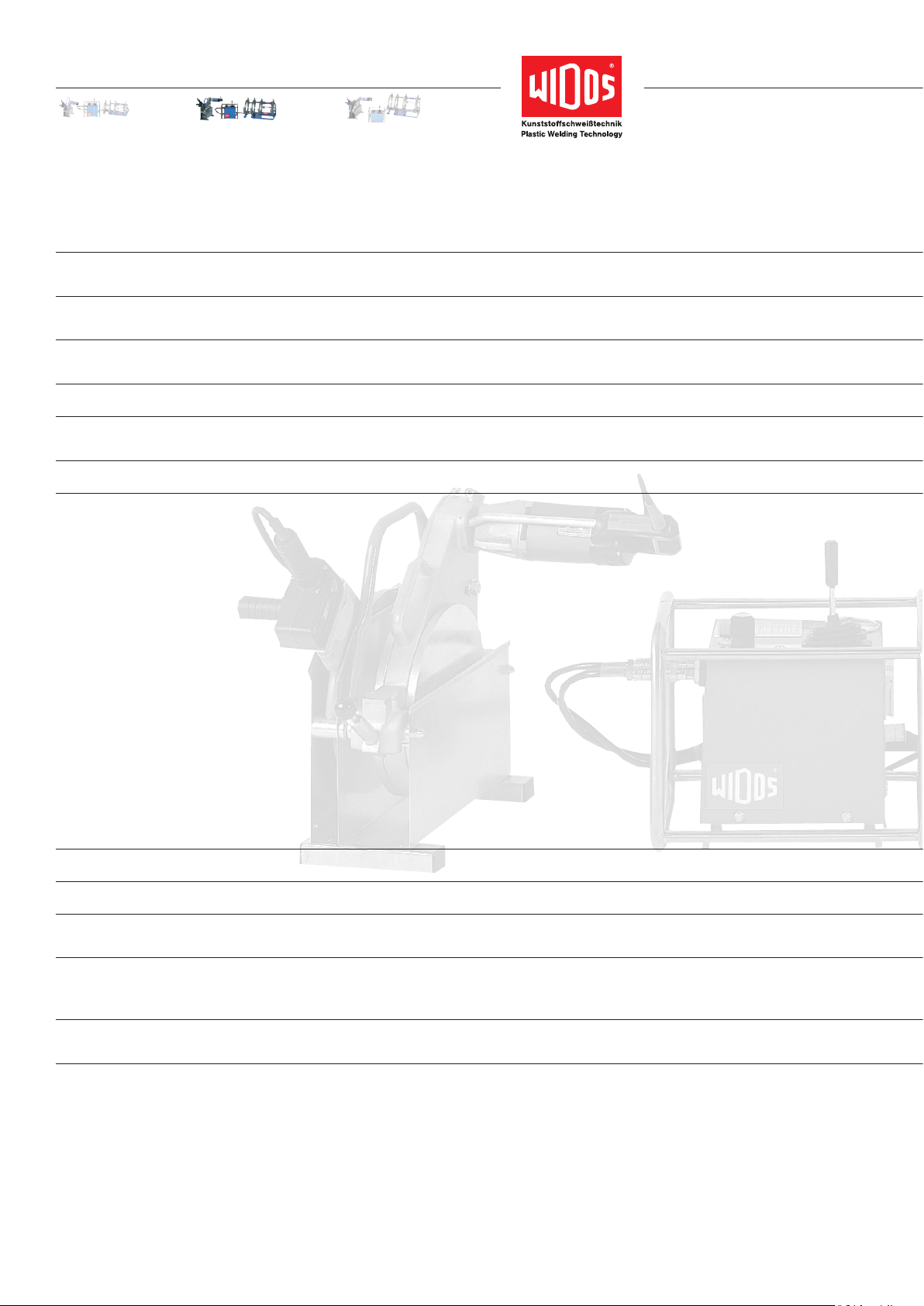

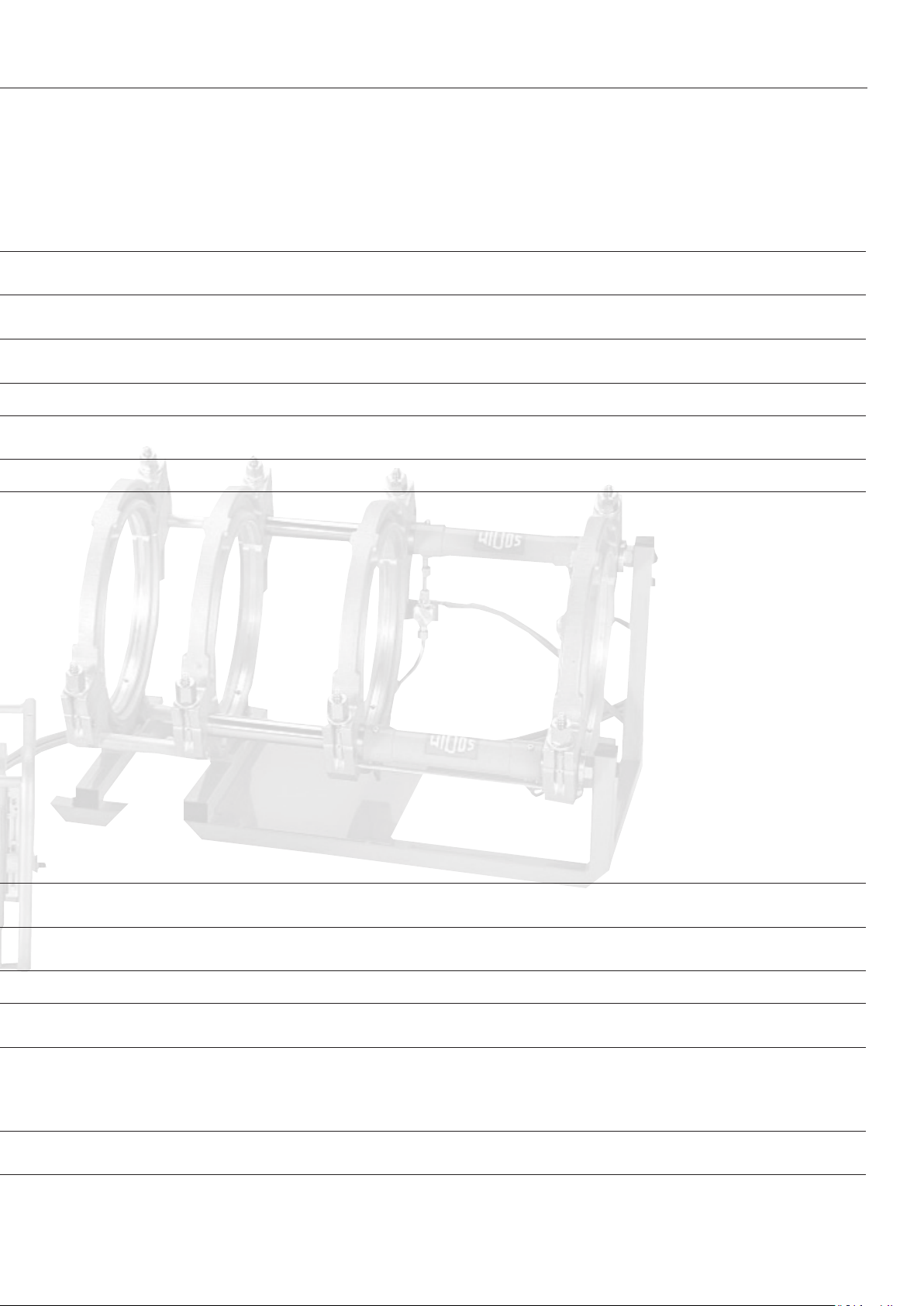

Zusammenstellung /
Bezeichnung /
Grundmaschine mit Grundspannwerkzeug /
WI-PRECISION
DA / OD 250 mm (8" IPS)*/**
Hydraulikaggregat /
WI-FORCE
Hydraulikaggregat /
Planhobel /
WI-CUTTING
Planhobel /
Flexible Schläuche mit Schnellkupplungen /
Heizelement /
WI-HEAT
Heizelement /
Einstellkasten für Planhobel und Heizelement /
WI-FIX® Reduktionsspanneinsätze schmal /
(1 Satz = 8 Halbschalen) /
DA / OD 75*
DA / OD 90*
DA / OD 110*
DA / OD 125*
DA / OD 140*
DA / OD 160*
DA / OD 180*
DA / OD 200*
DA / OD 225*
®
®
®
®
Description
Planer
Planer
Heating element
Heating element
(1 set = 8 halfshells)
Set composition
Hydraulic unit
Hydraulic unit
230 V / 1050 W*
110 V / 1050 W mit US-Stecker /
230 V / 300 W*
110 V / 300 W mit US-Stecker /
Flexible hoses with quick-action couplings
230 V / 1500 W*
110 V / 1500 W in °F mit US-Stecker /
Heat-protected box for planer and heating element
Reducer inserts small
WIDOS 4600
Basic machine with basic clamping tool
with US plug
with US plug
**
*/**
with US plug
**
**
*/**
Spanneinsätze für SLM-Rohre auf Anfrage ebenfalls erhältlich
3" IPS (DA / OD 88,9 mm)
4" IPS (DA / OD 114,3 mm)
5" IPS (DA / OD 141,3 mm)
6" IPS (DA / OD 168,3 mm)
8" IPS (DA / OD 219,1 mm)
Vorschweißbundhalter /
Steckschlüssel SW 27 /
Innensechskantschlüssel mit T-Griff Gr. 4 /
Innensechskantschlüssel mit T-Griff Gr. 5 /
Innensechskantschlüssel Gr. 3 /
Innensechskantschlüssel Gr. 6 /
Innensechskantschlüssel Gr. 8 /
Transportkiste /
Transportkiste für Reduktionsspanneinsätze /
* im Set erhältlich /
** im Set mit 110 Volt erhältlich /
Transport case
Stub end holder
Socket wrench size 27
Allen key with T-grip, size 4
Allen key with T-grip, size 5
Allen key, size 3
Allen key, size 6
Allen key, size 8
(95 x 85 x 57 cm)*/**
Transport case for reducer inserts
available as set
available as set with 110 volt
/
Reducer inserts for jacket pipes are also available on request
(84 x 64 x 27 cm)*
Stück /
Qt y.
1 37,7 091100
kg Bestell-Nr. /
Order-no.
1
1
1
1
2 1,5 VSCHL4600
1
1
1 6,9 EIN4502
8
8
8
8
8
8
8
8
8
24,0
24,0
12,8
12,8
6,0
6,0
0,6
0,6
0,6
0,6
0,6
0,5
0,5
0,4
0,3
1010230
1010110
0914220
0914110
H4600E
H4600E110
0908075
0908090
0908110
0908125
0908140
0908160
0908180
0908200
0908225
Maschine /
Einsätze /
Maschine /
8
8
8
8
8
1
1 0,05 ZRS27
1
1
1
1
1
1
1
machine
reducer inserts
machine
0,6
0,6
0,6
0,5
0,5
6,5 091129
0,05
0,05
0,03
0,03
0,03
28,0
1 7,0
118,0
53,0
118,0
0908088
0908114
0908141
0908168
0908219
ZIT04
ZIT05
ZIG03
ZIG06
ZIG08
TK4600
TK46001
09SV46N1
09VS225
09SV46N1US
WIDOS 4600
WIDOS 4900
WIDOS 4400

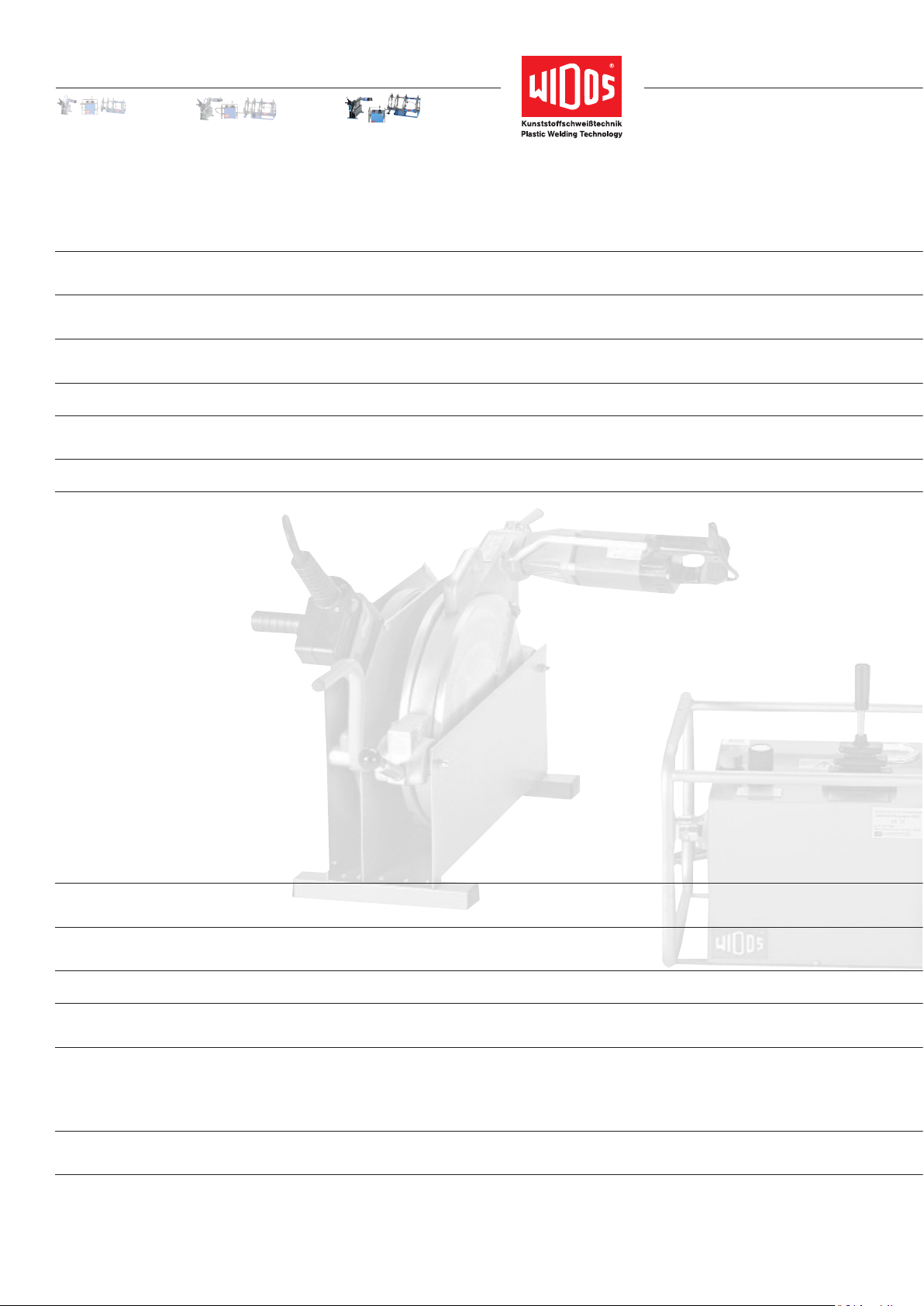

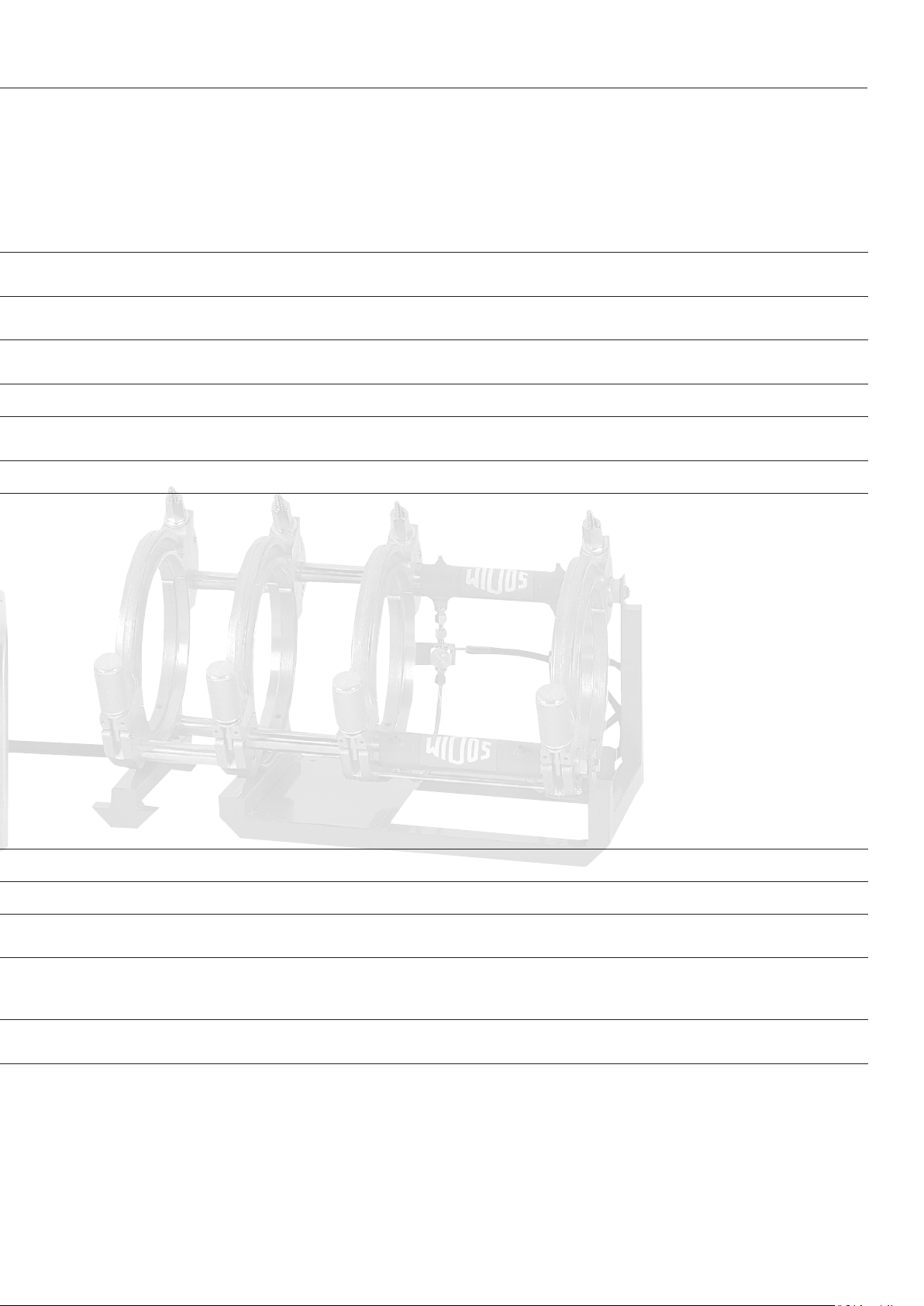

Zusammenstellung /
Bezeichnung /
Grundmaschine mit Grundspannwerkzeug /
WI-PRECISION
DA / OD 315 mm (10" IPS)*/**
Hydraulikaggregat /
WI-FORCE
Hydraulikaggregat /
Planhobel /
WI-CUTTING
Planhobel /
Flexible Schläuche mit Schnellkupplungen /
Heizelement /
WI-HEAT
Heizelement /
Einstellkasten für Planhobel und Heizelement /
WI-FIX® Reduktionsspanneinsätze schmal /
(1 Satz = 8 Halbschalen) /
DA / OD 90*
DA / OD 110*
DA / OD 125*
DA / OD 140*
DA / OD 160*
DA / OD 180*
DA / OD 200*
DA / OD 225*
DA / OD 250*
DA / OD 280*
®
®
®
®
Description
Planer
Planer
Heating element
Heating element
(1 set = 8 halfshells)
Set composition
Hydraulic unit
Hydraulic unit
230 V / 1050 W*
110 V / 1050 W mit US-Stecker /
230 V / 300 W*
110 V / 300 W mit US-Stecker /
Flexible hoses with quick-action couplings
230 V / 2100 W*
110 V / 2100 W in °F mit US-Stecker /
Heat-protected box for planer and heating element
Reducer inserts small
WIDOS 4900
Basic machine with basic clamping tool
with US plug
with US plug
**
*/**
with US plug
**
**
*/**
Spanneinsätze für SLM-Rohre auf Anfrage ebenfalls erhältlich
4" IPS (DA / OD 114,3 mm)
5" IPS (DA / OD 141,3 mm)
6" IPS (DA / OD 168,3 mm)
7" IPS (DA / OD 181,0 mm)
8" IPS (DA / OD 219,1 mm)
10" IPS (DA / OD 273,3 mm)
Vorschweißbundhalter /
Vorschweißbundhalter - Spindelversion /
Übergangsstück DA 250 zur Aufnahme der Spanneinsätze WIDOS 4600 (1 Satz = 8 Halbschalen) (optional)
Stub end holder
Stub end holder - spindle version
/
Reducer inserts for jacket pipes are also available on request
Adaptor piece OD 250 for receiving the reducer inserts WIDOS 4600 (1 set = 8 halfshells) (optional)
Steckschlüssel SW 27 /
Innensechskantschlüssel mit T-Griff Gr. 4 /
Innensechskantschlüssel mit T-Griff Gr. 5 /
Innensechskantschlüssel Gr. 3 /
Innensechskantschlüssel Gr. 6 /
Innensechskantschlüssel Gr. 7 /
Innensechskantschlüssel Gr. 8 /
Transportkiste /
Transportkiste für Reduktionsspanneinsätze /
* im Set erhältlich /
Transport case
Socket wrench size 27
Allen key, size 3
Allen key, size 6
Allen key, size 7
Allen key, size 8
(122 x 102 x 55 cm)*/**
available as set
Allen key with T-grip, size 4
Allen key with T-grip, size 5
Transport case for reducer inserts
(125 x 67 x 28 cm)*
** im Set mit 110 Volt erhältlich /
available as set with 110 volt
Stück /
Qt y.
1 52,0 216000
kg Bestell-Nr. /
Order-no.
1
1
1
1
2 1,5 VSCHL4900
1
1
1 9,6 EIN4900
8
8
8
8
8
8
8
8
8
8
24,0
24,0
17,5
17,5
9,0
9,0
1,0
1,0
1,0
0,9
1,0
0,9
0,8
0,8
0,7
0,6
1010230
1010110
2164230
2164110
H4900D
H4900D110
3808090
3808110
3808125
3808140
3808160
3808180
3808200
3808225
3808250
3808280
Maschine /
Einsätze /
Maschine /
8
8
8
8
8
8
1
1
8 1,5 380725
1 0,05 ZRS27
1
1
1
1
1
1
1
1
machine
reducer inserts
machine
0,9
1,0
0,9
0,8
0,8
0,7
15,0 2161028
0,05
0,05
0,03
0,03
0,03
0,03
33,0
22,0
146,0
92,0
146,0
3808114
3808141
3808168
3808181
3808219
3808273
2169000
ZIT04
ZIT05
ZIG03
ZIG06
ZIG07
ZIG08
TK4900
TK49001
21SV49N1
21VS280
21SV49N1US
Kennen Sie auch schon unser umfangreiches Zubehör?
Are you also familiar with our extensive accessories?
WI-CUTTING
®
Umlaufsägen
Rotating circular saws
WI-CUTTING
®
Aussenwulstentferner
Outside debeaders
WI-CUTTING
Motorhandkreissägen
Motorized manual circular saws
WI-CUTTING
®
Innenwulstentferner
Inside debeaders
®
WI-HEAT
Temperatur-Messgeräte
Temperature measuring devices
WI-FORCE
®
Rollenböcke
Roller stands
Weitere Informationen nden Sie auf unserer Internetseite www.widos.de
You will nd further information on our website www.widos.de
®
WI-CUTTING
®
Rohrabschneider
Pipe cutters
Stand/
State:
09/2013
Technische Änderungen
vorbehalten!
Subject to technical
modications!
WIDOS
Wilhelm Dommer Söhne GmbH
Einsteinstraße 5
D-71254 Ditzingen-Heimerdingen
Telefon +49 71 52 99 39 0
Callcenter +49 71 52 99 39 99
Telefax +49 71 52 99 39 40
www.widos.de · info@widos.de
Loading...
