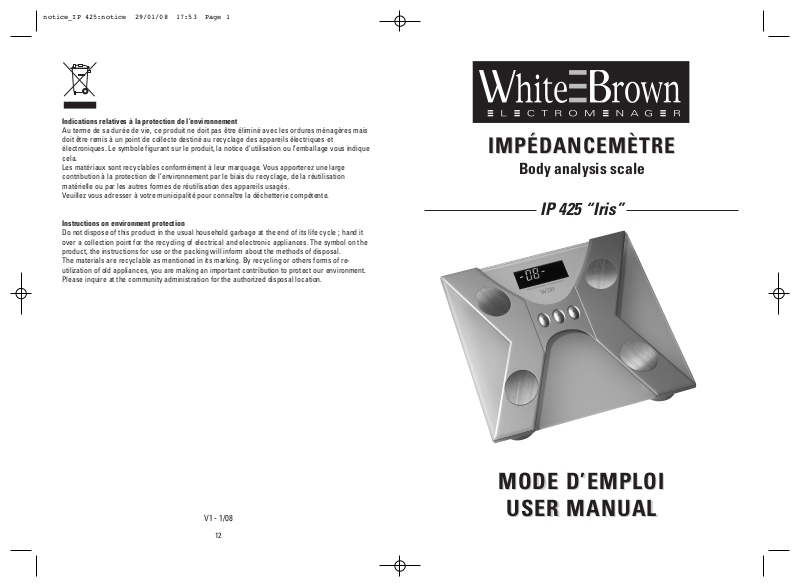

WHITE & BROWN IP425, s IP425 User Manual

Download

V1 - 1/08

MODE D’EMPLOI

USER MANUAL

IMPÉDANCEMÈTRE

Body analysis scale

IP 425 “Iris”

Indications relatives à la protection de l’environnement

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d’utilisation ou l’emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage. Vous apporterez une large contribution à la protection de l’environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.

Instructions on environment protection

Do not dispose of this product in the usual household garbage at the end of its life cycle ; hand it over a collection point for the recycling of electrical and electronic appliances. The symbol on the product, the instructions for use or the packing will inform about the methods of disposal. The materials are recyclable as mentioned in its marking. By recycling or others forms of reutilization of old appliances, you are making an important contribution to protect our environment. Please inquire at the community administration for the authorized disposal location.

notice_IP 425:notice 29/01/08 17:53 Page 1

CONSIGNES D’UTILISATION

Lire attentivement ce mode d’emploi avant d’utiliser l’appareil pour la première fois et le

conserver pour les utilisations futures.

- Pour de meilleurs résultats, pesez-vous dans des conditions similaires de préférence au réveil. Les comparaisons seront plus justes.

- Votre pèse-personne est un instrument de mesure de précision et doit être traité avec soin. Protégez-le des chocs, de l’humidité, de la poussière et des produits chimiques.

- Tenez-le éloigné des sources de chaleur.

- Le pèse-personne a pour fonction de peser les personnes. Ne pas l’utiliser pour des objets. Il ne convient pas à une utilisation médicale, ni commerciale.

- Ne pas poser d’objets sur le pèse-personne quand vous ne l’utilisez pas, afin de ne pas user la pile.

- Nettoyer le pèse-personne avec un tissu doux et humide. N’utiliser pas de produits chimiques abrasifs.

- Eviter les interférences liées à l’environnement (ainsi que les changements rapides de température).

LE DESSUS DU PÈSE-PERSONNE PEUT ÊTRE GLISSANT S’IL EST MOUILLÉ. FAITES

ATTENTION QUAND VOUS MONTEZ OU DESCENDEZ.

LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE

UTILISATION DE L’APPAREIL.

CONSERVER SOIGNEUSEMENT CE MODE D’EMPLOI.

2 11

FRANÇAIS

WHITE & BROWN vous félicite d’avoir choisi ce produit et vous remercie de votre confiance.

Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa

fabrication et a passé avec succès tous nos tests de qualité.

Nos produits sont conçus pour vous plaire tant par leur design que par leur facilité d’utilisation et

dans l’objectif constant de vous apporter complète satisfaction.

6/ BODY ANALYSIS AVERAGE PERGENTAGES

MALE AGE BODY FAT % WATER CONTENT % MUSCLE MASS %

LOW MEDIUM HIGH LOW MEDIUM HIGH LOW MEDIUM HIGH 20-39 5.0-7.9 8.0-19.0 19.1-45.0 38.0-54.9 55.0-70.0 70.1-85.0 45.0-72.9 73.0-82.0 82.1-95.0 40-59 5.0-10.9 11.0-22.0 22.1-45.0 38.0-49.9 50.0-68.0 68.1-85.0 45.0-69.9 70.0-79.0 79.1-95.0 60-79 5.0-12.9 13.0-25.0 25.1-45.0 38.0-49.9 50.0-65.0 65.1-85.0 45.0-66.9 67.0-77.0 77.1-95.0

FEMALE AGE BODY FAT % WATER CONTENT % MUSCLE MASS %

LOW MEDIUM HIGH LOW MEDIUM HIGH LOW MEDIUM HIGH

20-39 5.0-20.9 21.0-33.0 33.1-45.0 38.0-47.9 48.0-65.0 65.1-85.0 45.0-67.9 68.0-77.0 77.1-95.0 40-59 5.0-22.9 23.0-35.0 35.1-45.0 38.0-44.9 45.0-65.0 65.1-85.0 45.0-64.9 65.0-75.0 75.1-95.0 60-79 5.0-23.9 24.0-36.0 36.1-45.0 38.0-44.9 45.0-65.0 65.1-85.0 45.0-61.9 62.0-72.0 72.1-95.0

ATHLETE AGE BODY FAT % WATER CONTENT % MUSCLE MASS % MALE

LOW MEDIUM HIGH LOW MEDIUM HIGH LOW MEDIUM HIGH

20-39 5.0-5.9 6.0-12.0 12.1-45.0 38.0-54.9 55.0-71.0 71.1-85.0 45.0-74.9 75.0-85.0 85.1-95.0 40-59 5.0-5.9 6.0-13.0 13.1-45.0 38.0-49.9 50.0-69.0 69.1-85.0 45.0-72.9 73.0-83.0 83.1-95.0 60-79 5.0-7.9 8.0-13.0 13.1-45.0 38.0-49.9 50.0-67.0 67.1-85.0 45.0-69.9 70.0-80.0 80.1-95.0

ATHLETE AGE BODY FAT % WATER CONTENT % MUSCLE MASS % FEMALE

LOW MEDIUM HIGH LOW MEDIUM HIGH LOW MEDIUM HIGH

20-39 5.0-13.9 14.0-18.0 18.1-45.0 38.0-47.9 48.0-66.0 66.1-85.0 45.0-67.9 68.0-80.0 80.1-95.0 40-59 5.0-15.9 16.0-20.0 20.1-45.0 38.0-44.9 45.0-65.0 65.1-85.0 45.0-65.9 66.0-78.0 78.1-95.0 60-79 5.0-16.9 17.0-20.0 20.1-45.0 38.0-44.9 45.0-65.0 65.1-85.0 45.0-64.9 65.0-76.0 76.1-95.0

notice_IP 425:notice 29/01/08 17:53 Page 3

4/ BODY ANALYSIS

- Select user number by pressing ▲▼. (figs 14 / 15)

- « 0.0 kg » and all personal data will be displayed. (fig 16) If data is not correct, press touch SET to renew.

- Stand on the scale with bare feet. (fig 17)

- A dotted line flashes. (fig 18)

- Your weight and personal data display. (fig 19)

- « OOOO » displays and disappears. (fig 20)

- Your weight and personal data display. (fig 21)

- Display shows analyzed percentages (fig 22)

- The scale turns off automatically after 16 seconds.

5/ DISPLAY MESSAGES

MESSAGES IN CASE OF Lo Batteries are low and must be replaced. Err The scale is overloaded OR a mistake has occured during body

fat measurement

---- Poor contact with sensors. Foot must be bare and in contact with metal sensors

UTILISATION

1/ PILES Cet impédancemètre fonctionne avec 2 piles lithium 3V.

- Retirer la languette de protection des piles sous le plateau. (fig 1)

- Sélectionner l’unité de mesure à l’aide du bouton sous le plateau de pesage. (fig 2)

- Si vous changez l’unité de mesure, vous devrez redémarrer l’impédancemètre pour le réinitialiser

2/ PESEE

- Appuyer sur le plateau avec le pied. (fig 3)

- L’écran affiche « 0.0 ». Vous pouvez monter sur le plateau. (fig 4)

- Une ligne pointillée clignote. (fig 5)

- Votre poids s’affiche. (fig 6)

- L’appareil s’éteint automatiquement après 10 secondes.

10 3

AVERTISSEMENT

Les personnes portant un dispositif médical à batterie (par exemple un stimulateur cardiaque) et les femmes enceintes ne doivent pas utiliser cet impédancemètre. Pour les personnes souhaitant perdre ou prendre du poids, il est recommandé de consulter un médecin. Les valeurs relevées peuvent différer en fonction de nombreux facteurs. En cas de doute relatif à la santé, il est important de demander un avis médical. Ce dispositif est prévu pour un usage privé et ne convient pas aux personnes mineures.

Fig 1

Fig 2

Fig 3

Fig 4

Fig 5

Fig 6

Fig 14

Fig 15

Fig 16

Fig 17

Fig 18

Fig 19

Fig 20

Fig 21

Fig 22

Fat %

Water %

Muscle %

notice_IP 425:notice 29/01/08 17:53 Page 5

4 9

3/ PROGRAMMING OF PERSONAL DATA

- Press touch SET (fig 7).

- Select user number by pressing ▲▼.

- Press SET to confirm. (fig 9)

- Select your gender and mode by pressing ▲▼. (fig 10)

- Symbols : 1. Male / 2. Female / 3. Male Athlete / 4. Female Athlete (fig 11)

Athlete mode : Relates to a person who exercises regularly (10h per week mini.)

- Press SET to confirm.

- Indicate your age by pressing ▲▼. (fig 12)

- Press SET to confirm.

- Indicate your height by pressing ▲▼. (fig 13)

- Press SET to confirm.

- Display shows personal data one by one and returns to weighing mode.

- If programming is interrupted, display will blink for 10 seconds and return to weighing

mode.

- The scale turns off automatically after 16 seconds.

3/ PROGRAMMATION DES DONNEES PERSONNELLES

- Appuyer sur la touche SET (fig 7).

- Sélectionner un numéro d’utilisateur à l’aide des

touches ▲▼.

- Appuyer de nouveau sur la touche SET pour confirmer. (fig 9)

- Indiquer vos sexe et mode à l’aide des touches ▲▼. (fig 10)

- Symboles : 1. Homme / 2. Femme / 3. Athlète Homme / 4. Athlète Femme (fig 11) Mode athlète : Pour les utilisateurs ayant une activité physique régulière (10h par semaine mini.)

- Appuyer sur la touche SET pour confirmer.

- Indiquer votre âge à l’aide des touches ▲▼.

- Appuyer sur la touche SET pour confirmer.

- Indiquer votre taille à l’aide des touches ▲▼.

- Appuyer sur la touche SET pour confirmer.

L’afficheur indique les données personnelles une à une, puis revient en mode pesée. Si la programmation est interrompue, l’afficheur clignote puis revient en mode pesée. L’appareil s’éteint automatiquement après 16 secondes.

4/ ANALYSE CORPORELLE

- Sélectionner votre numéro d’utilisateur à l’aide des touches

▲▼. (fig 14 / 15)

- « 0.0 kg » et l’ensemble de vos données personnelles s’affichent sur l’écran. (fig 16)

Si les données ne sont pas correctes, appuyer sur la touche SET pour les modifier.

- Monter pieds nus sur le plateau. (fig 17)

- Une ligne pointillée clignote. (fig 18)

- Votre poids et vos données personnelles s’affichent. (fig 19)

Fig 7

Fig 9

Fig 10

Fig 11

Fig 14

Fig 15

Fig 16

Fig 7

Fig 9

Fig 10

Fig 11

notice_IP 425:notice 29/01/08 17:53 Page 7

- « OOOO » s’affiche puis disparaît. (fig 20)

- Votre poids et vos données personnelles s’affichent. (fig 21)

- Les taux analysés s’affichent (fig 22)

- L’appareil s’éteint automatiquement après 16 secondes.

5/ AFFICHAGES SPECIAUX

AFFICHAGE SIGNIFICATION Lo Les piles sont usagées. Remplacez-les. Err L’impédancemètre est surchargé OU une erreur s’est produite

pendant la mesure du taux de graisse corporelle.

---- Mauvais contact avec les capteurs. Vous devez être pieds nus.

Si l’impédancemètre ne fonctionne pas correctement, couper l’alimentation en enlevant la pile. Replacer la pile et redémarrer l’appareil.

USE

This body analysis scale functions with 2 lithium 3V batteries.

Remove the battery protection at the back of the platform. (fig 1) Select unit of measurement at the back of the scale. (fig 2) If you change the unit of measurement, you must restart scale.

2/ WEIGHING

- Press on scale with foot. (fig 3)

- Wait for « 0.0 » displays. Stand on scale. (fig 4)

- A dotted line flashes. (fig 5)

- The display shows your weight. (fig 6)

Fig 17

Fig 18

Fig 19

Fig 20

Fig 21

Fig 22

Taux de graisse corporelle

Taux de masse hydrique

Masse musculaire

WARNING

People with battery driven implants, such as pacemakers, and pregnant women should not use this analyzer. For people trying to either lose weight or increase their weight, it is recommended to seek medical advice. Fluctuations in the readings can depend on many factors. Should you have any doubt about health, it is important to consult a doctor. This device is for domestic use only. It not suitable for children under 18.

Fig 2

Fig 3

Fig 4

Fig 5

Fig 6

Fig 1

notice_IP 425:notice 29/01/08 17:53 Page 9

CAUTIONS

READ ALL THESE INSTRUCTIONS CAREFULLY BEFORE USING THIS PRODUCT.

- For best results, weigh yourself under similar conditions preferably first thing in the morning. Comparisons will be more correct.

- Your scale is a precision measuring instrument and should be treated with care. Protect it from jolts, moisture, dust and chemicals.

- Avoid temperature fluctuations. Keep the scale away from source of heat.

- The scale is designed for measuring personal body weight. Do not use the scale for objects. It is not suitable for medical or commercial use.

- Do not place objects on the scale when not in use. It will consume battery power.

- Clean the scale with a soft, moist cloth. Do not use chemicals.

- Avoid environmental interference such as vibrations, electrical currents, magnetic fields and rapid changes in temperature.

THE SURFACE OF THE SCALE CAN BE SLIPPERY WHEN WET.

TAKE CARE WHEN STEPPING ON AND OFF THE SCALE.

SAVE THESE INSTRUCTIONS CAREFULLY.

THE MANUFACTURER WILL NOT ASSUME ANY RESPONSIBILITY IN CASE OF NON

ADHERENCE TO THESE RECOMMENDATIONS.

6/ TAUX CORPORELS MOYENS (donnés uniquement à titre indicatif)

HOMME AGE MASSE GRAISSEUSE MASSE HYDRIQUE MASSE MUSCULAIRE

BAS MOYEN HAUT BAS MOYEN HAUT BAS MOYEN HAUT

20-39 5.0-7.9 8.0-19.0 19.1-45.0 38.0-54.9 55.0-70.0 70.1-85.0 45.0-72.9 73.0-82.0 82.1-95.0 40-59 5.0-10.9 11.0-22.0 22.1-45.0 38.0-49.9 50.0-68.0 68.1-85.0 45.0-69.9 70.0-79.0 79.1-95.0 60-79 5.0-12.9 13.0-25.0 25.1-45.0 38.0-49.9 50.0-65.0 65.1-85.0 45.0-66.9 67.0-77.0 77.1-95.0

FEMME AGE MASSE GRAISSEUSE MASSE HYDRIQUE MASSE MUSCULAIRE

BAS MOYEN HAUT BAS MOYEN HAUT BAS MOYEN HAUT

ATHLETE AGE MASSE GRAISSEUSE MASSE HYDRIQUE MASSE MUSCULAIRE HOMME

BAS MOYEN HAUT BAS MOYEN HAUT BAS MOYEN HAUT

ATHLETE AGE MASSE GRAISSEUSE MASSE HYDRIQUE MASSE MUSCULAIRE FEMME

BAS MOYEN HAUT BAS MOYEN HAUT BAS MOYEN HAUT

ENGLISH

Congratulations for having chosen this WHITE & BROWN product, and thank you for

trusting us. For your comfort and safety, your appliance has been checked at

every step of manufacturing and has successfully gone through all our tests of quality.

WHITE & BROWN creates original products to please you, as far as design and easiness

to use are concerned in order to give you complete satisfaction.

notice_IP 425:notice 29/01/08 17:53 Page 11
