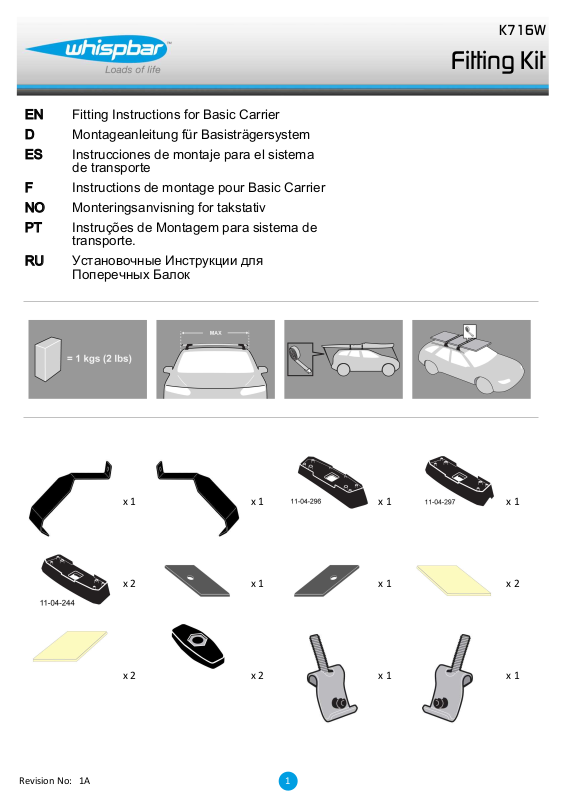

EN Fitting Instructions for Basic Carrier
D Montageanleitung für Basisträgersystem
ES Instrucciones de montaje para el sistema
de transporte
F Instructions de montage pour Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para sistema de
transporte.
RU Установочные Инструкции для
Поперечных Балок
K716W

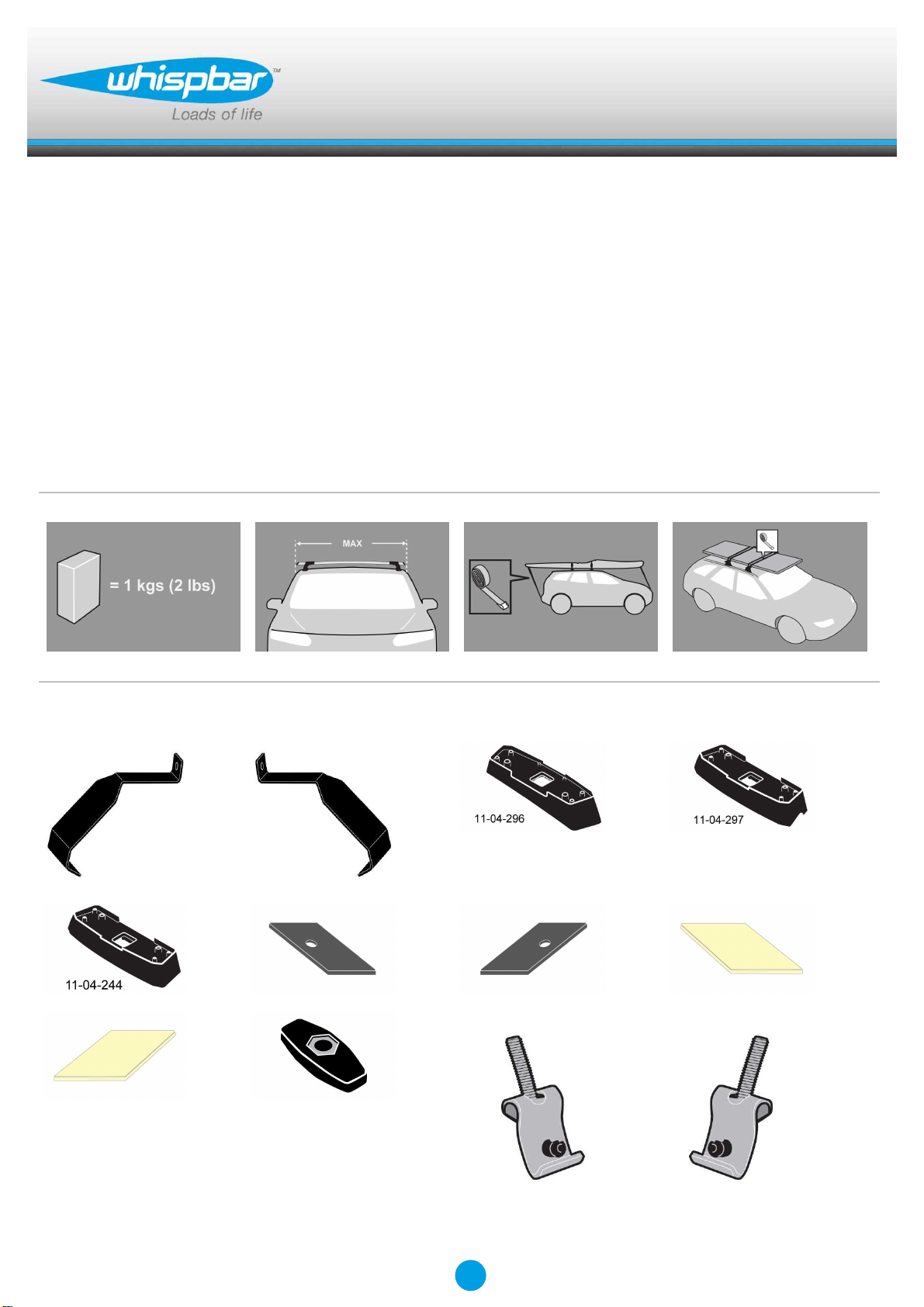

Fitting Kit
x 1 x 1 x 1 x 1
x 2 x 1 x 1 x 2
x 2 x 2 x 1 x 1
Revision No: 1A 1
Page 2
Fitting Kit

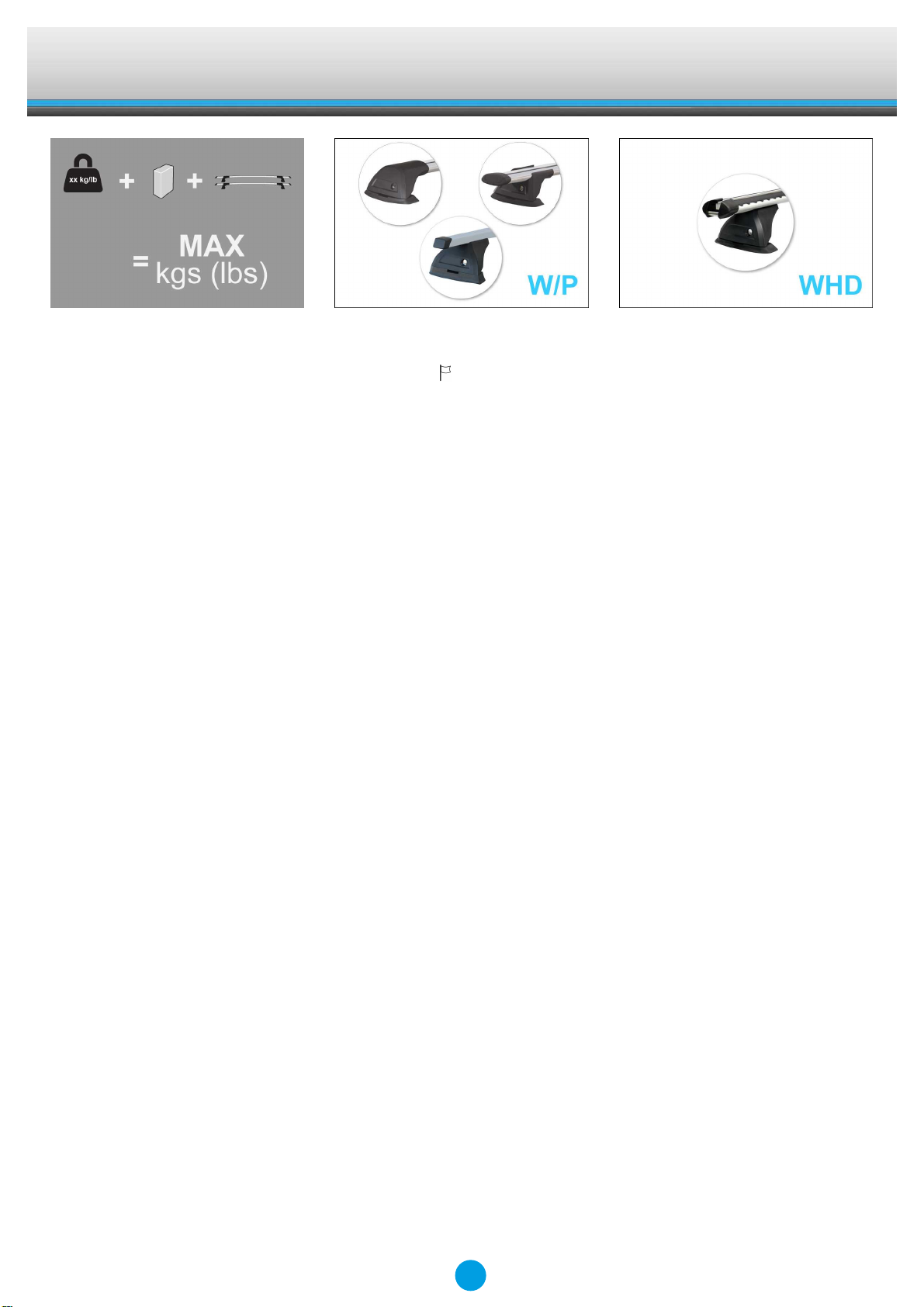

MAX kgs (lbs)
W/P WHD
Toyota
Rav 4 , 5dr SUV Jan 13-+ NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
Rav 4 , 5dr SUV Jan 13-+ AU 75 kgs (165 lbs) 75 kgs (165 lbs)
Rav 4 , 5dr SUV Jan 13-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
Rav 4 , 5dr SUV Jan 13-+ US 75 kgs (165 lbs) 75 kgs (165 lbs)
K716W
2
Page 3
Fitting Kit
First Time Installation
EN
K716W
● Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.

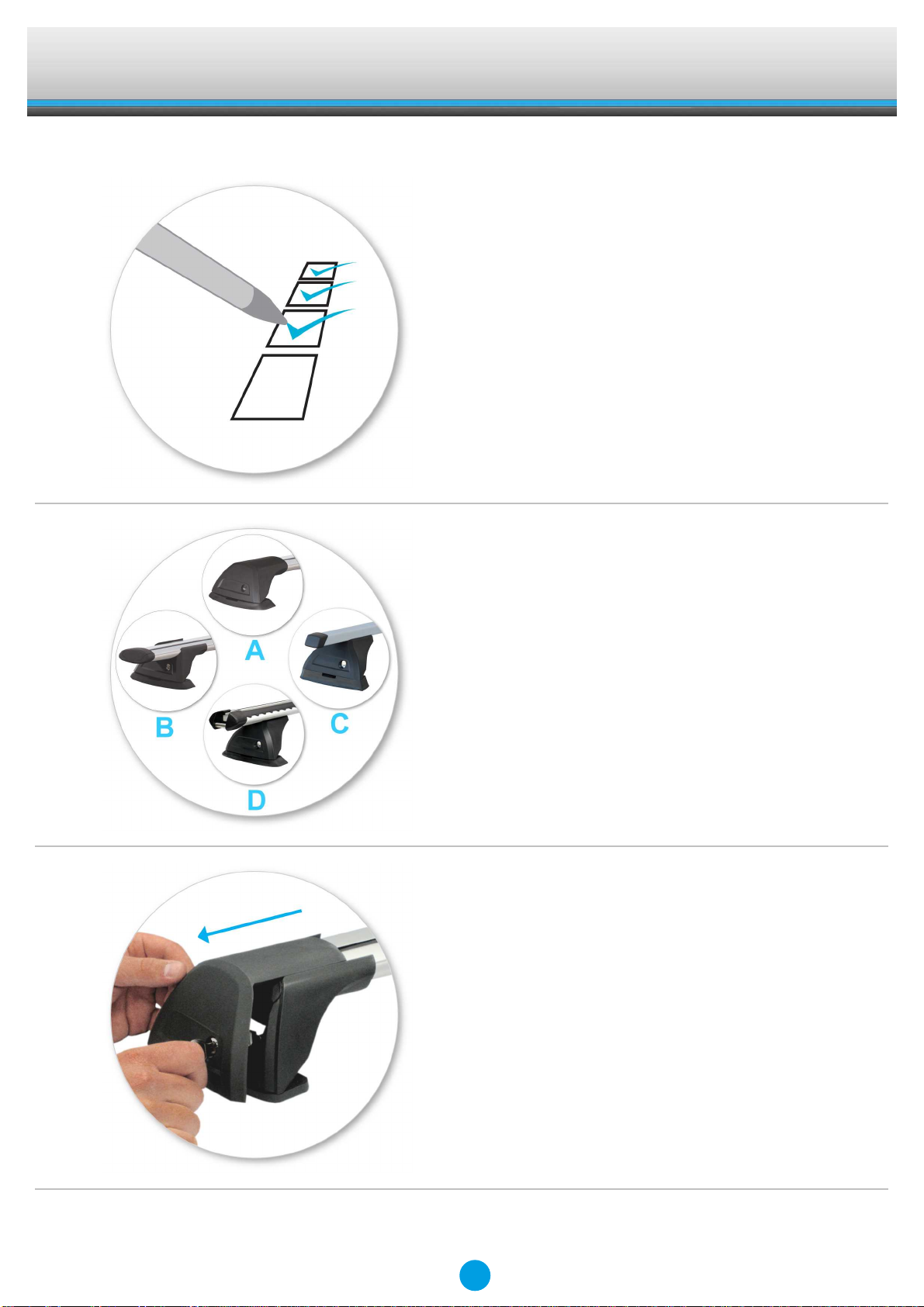

● This kit fits type A, B, C and D.
● These instructions show type A crossbar
fitted. They also apply to type B, C and D.
● Use keys to remove covers.
3
Page 4
Fitting Kit
EN
K716W

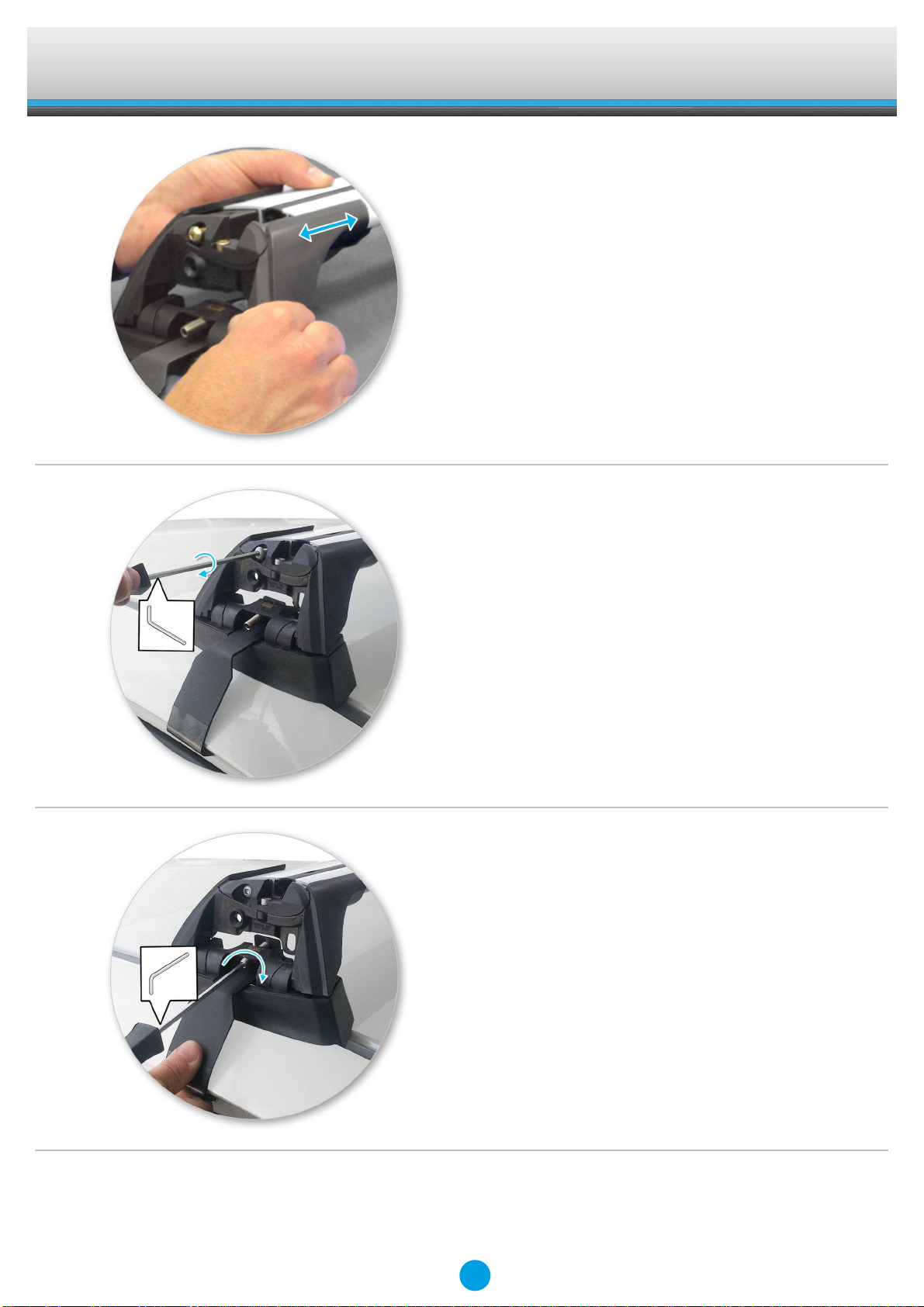

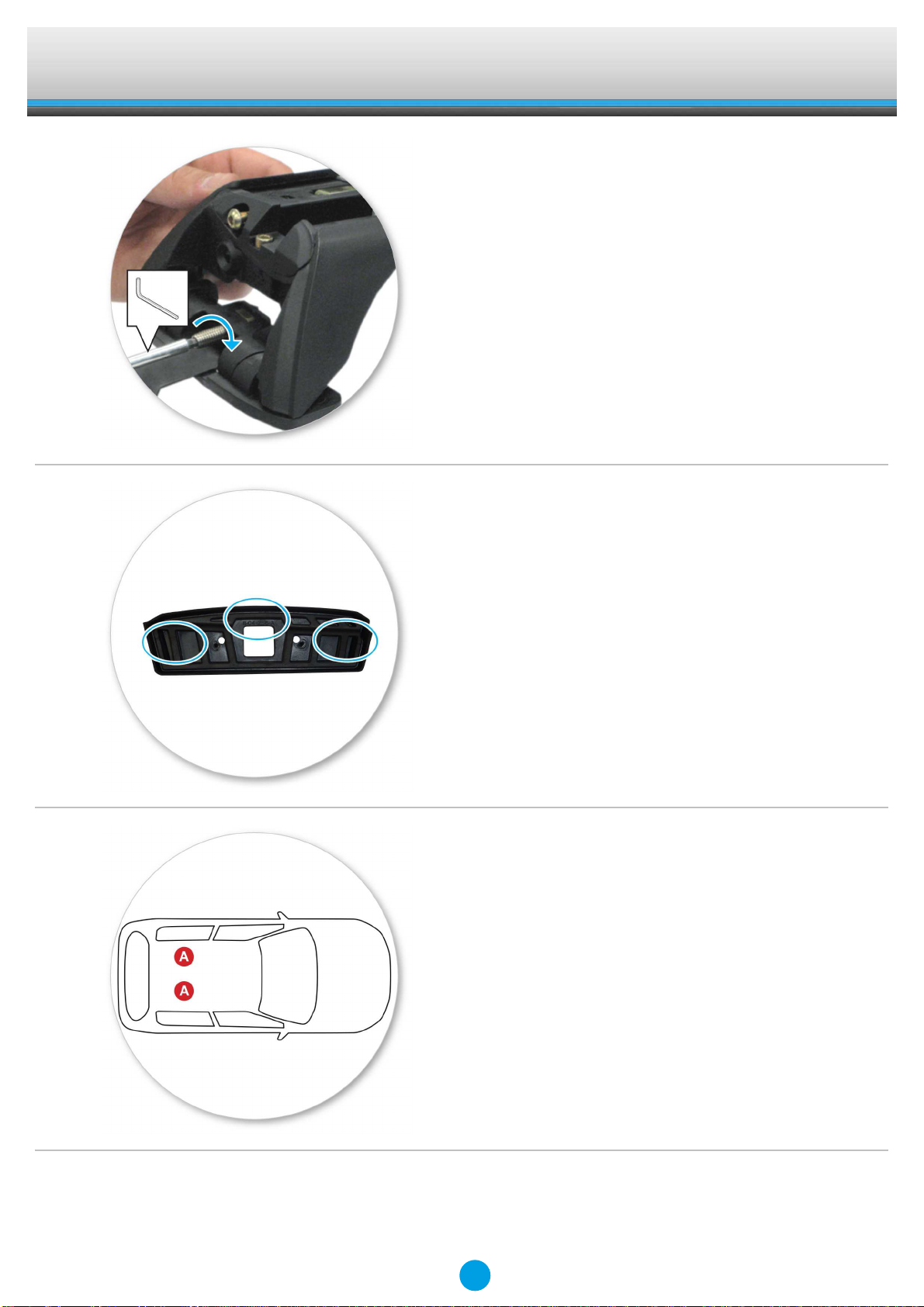

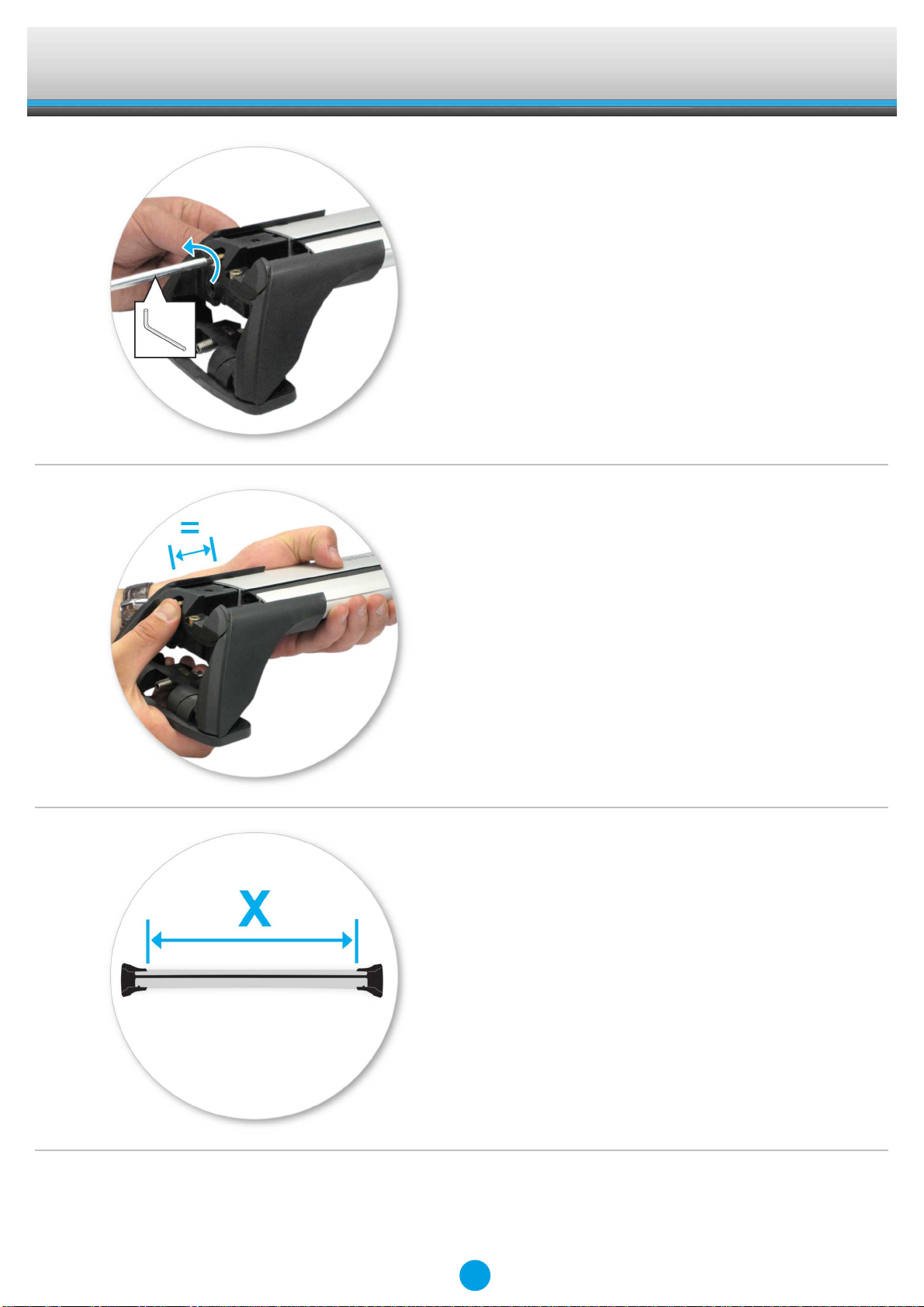

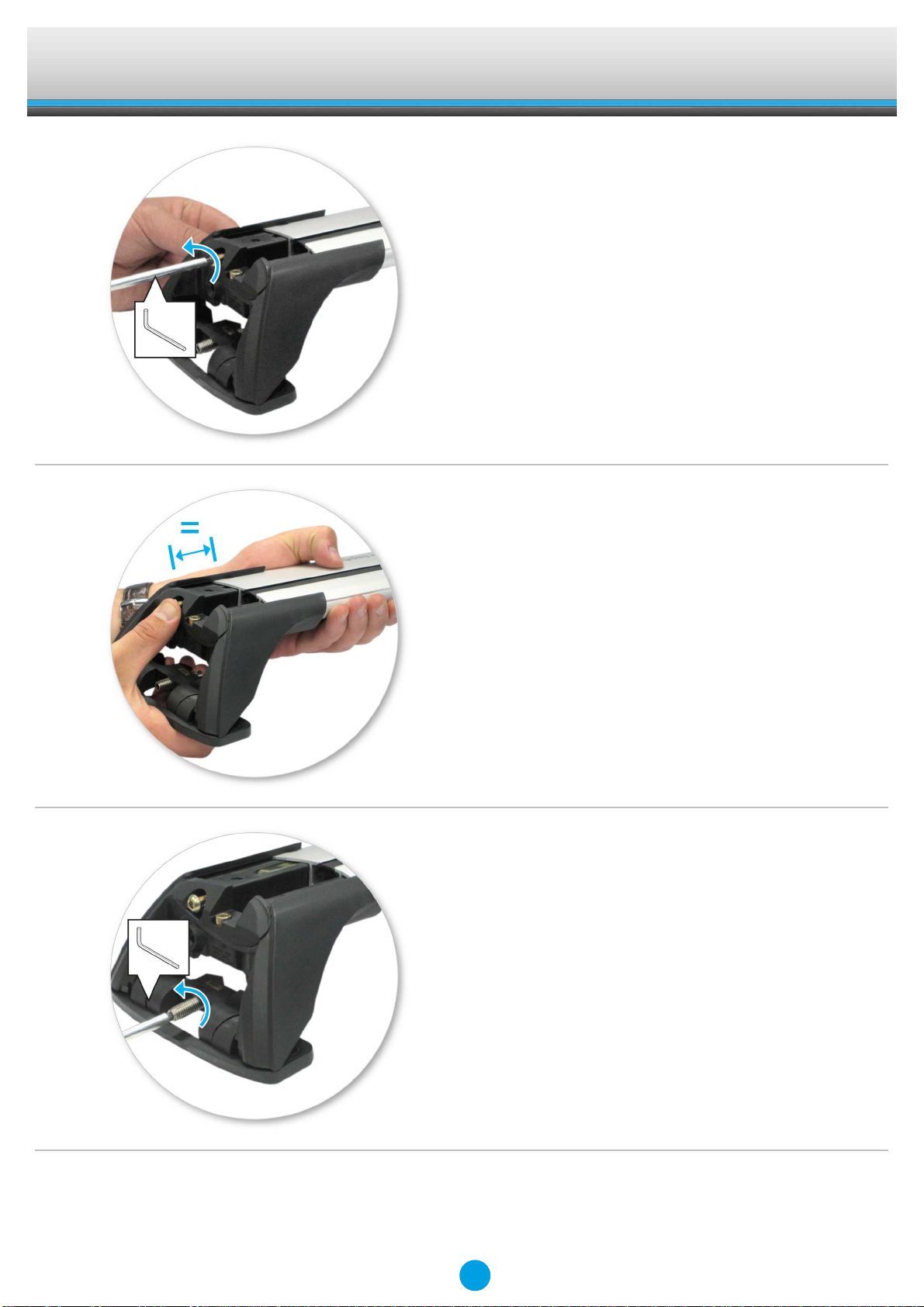

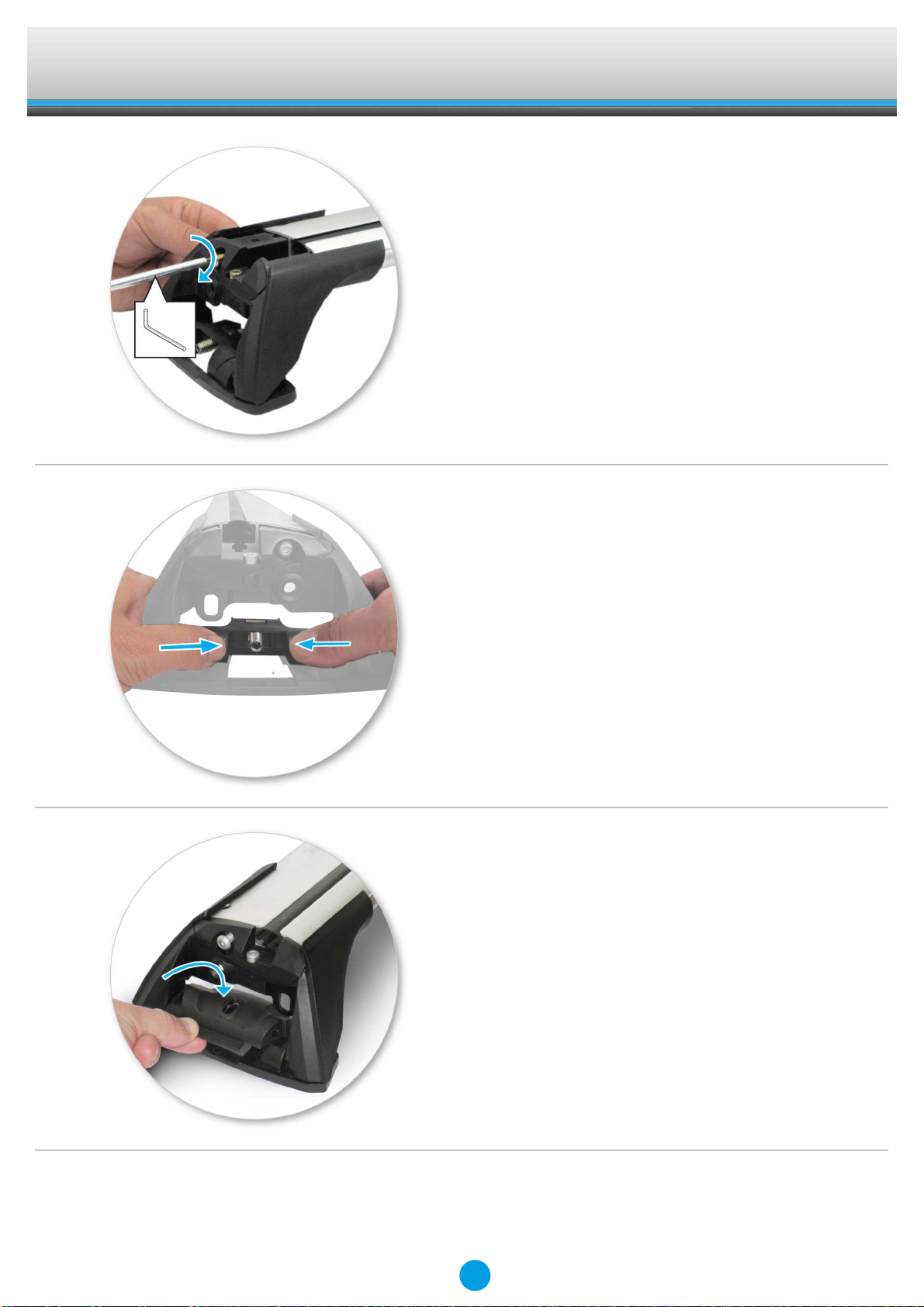

● Use hex screwdriver to reverse adjusting
screw 10 turns.
● Press adjusting screw and pull crossbar
legs out. Refer to the crossbar instructions
for crossbar adjustment method.
● Ensure each end of the crossbar is
adjusted equally.
● Set bars to length (revert to rear of these
instructions).
● Please check the rear of this manual for
information relating specifically to your
vehicle.
4
Page 5
Fitting Kit
EN
K716W

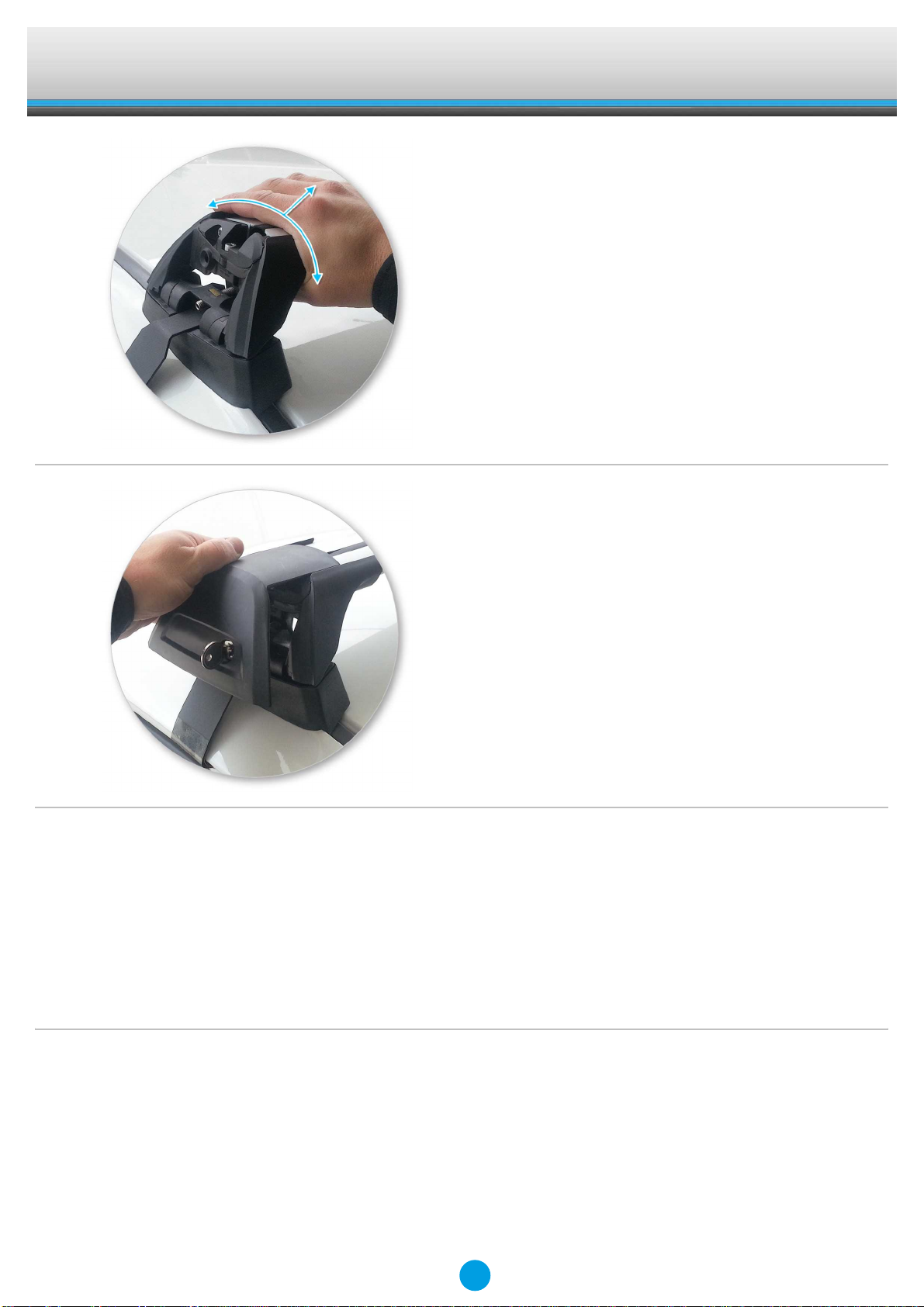

● Tighten adjusting screw to 3 Nm (2.2 ft lb)
hand tight.
● Remove plastic clamp block by gripping bar
leg with fingers and push firmly with
thumbs until clamp block drops out behind
leg.
● Select plastic internal block (from fitting kit)
and insert into foot.
5
Page 6
Fitting Kit
Fitment
EN
K716W
● Open or remove fixed-point covers.
● Store items away in a safe place.
● Letters refer to the part numbers stamped
on clamps.
● Clamp Part Number:
A = 239A
B = 241A

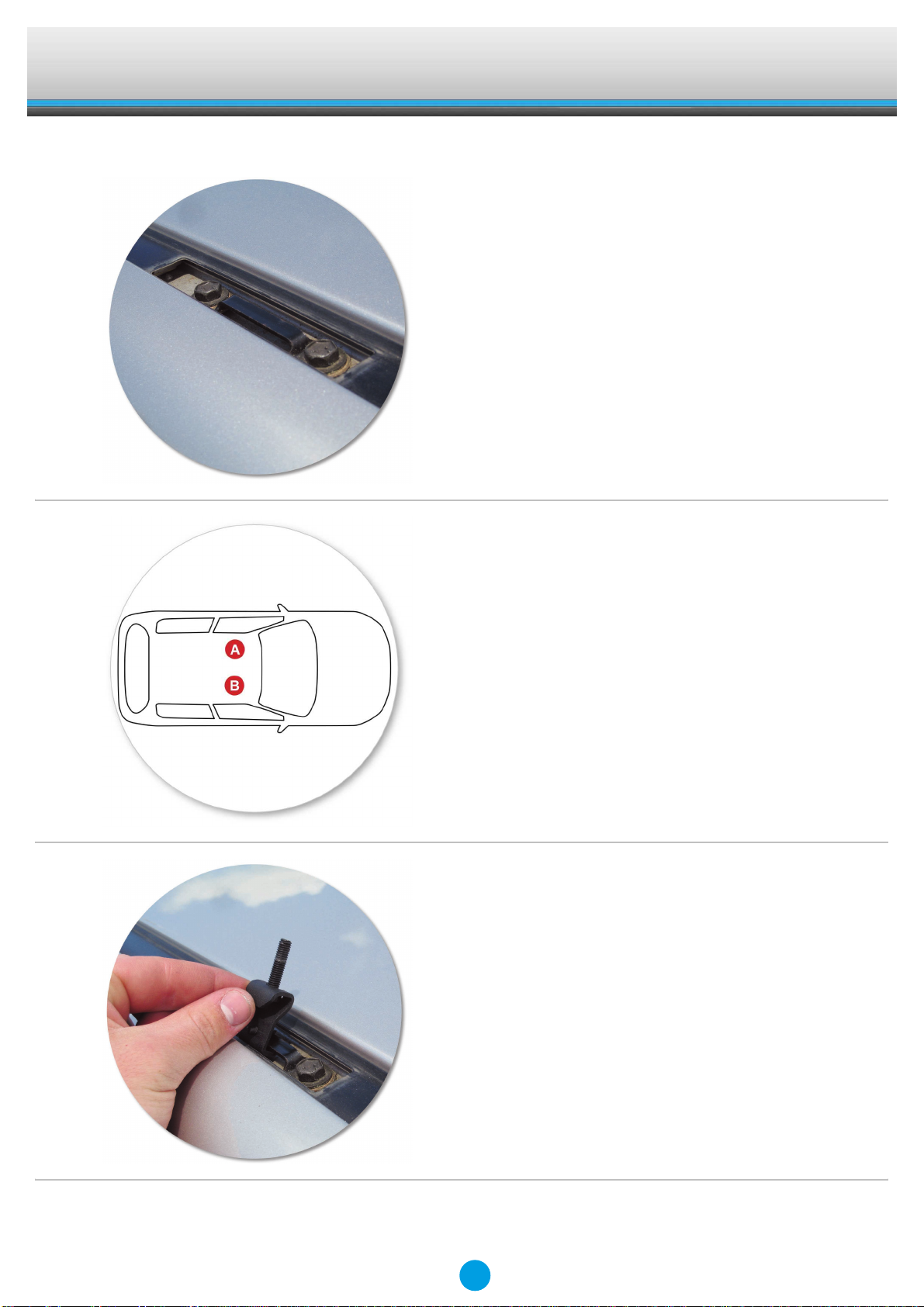

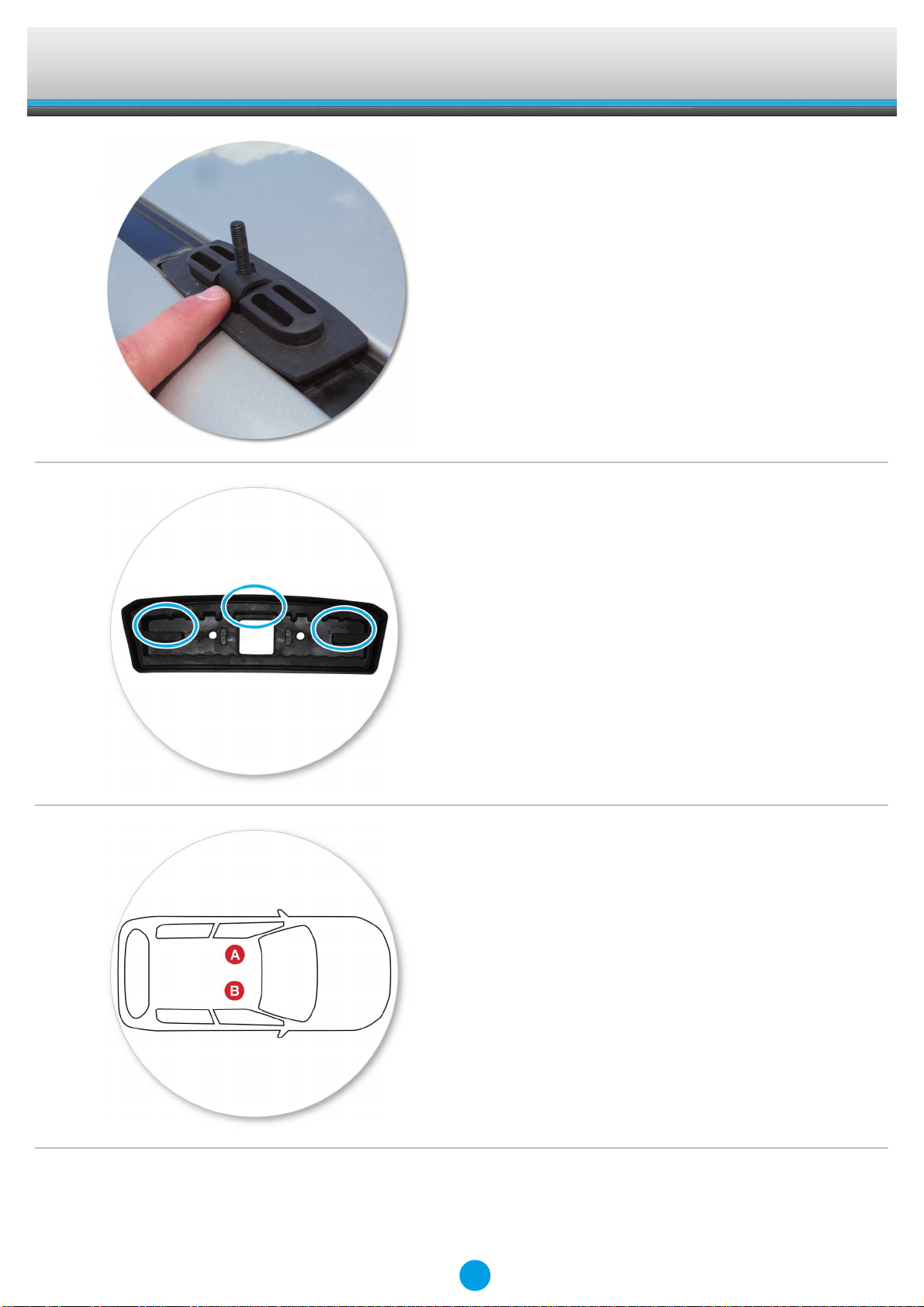

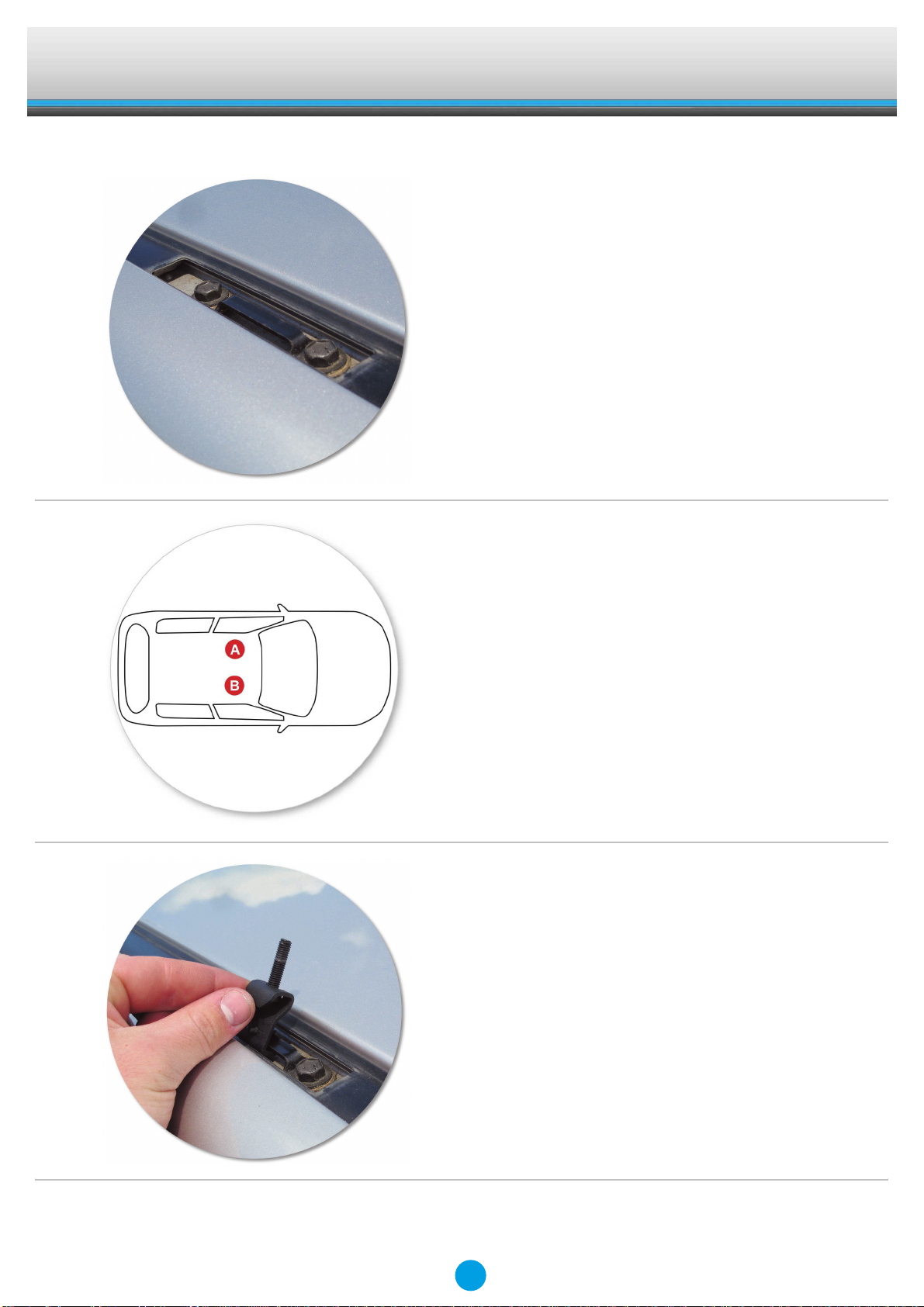

● Hook clamps into the fixed points on the
vehicle.
6
Page 7
Fitting Kit
EN
K716W
● Place ditch mould insert over the clamp.
● Repeat at other end.
● Refer to the underside of the pad for the
part number.
● Letters refer to the pad part numbers and
position.
● Pad Part Number:
A = 296
B = 297
7
Page 8
Fitting Kit
EN
K716W

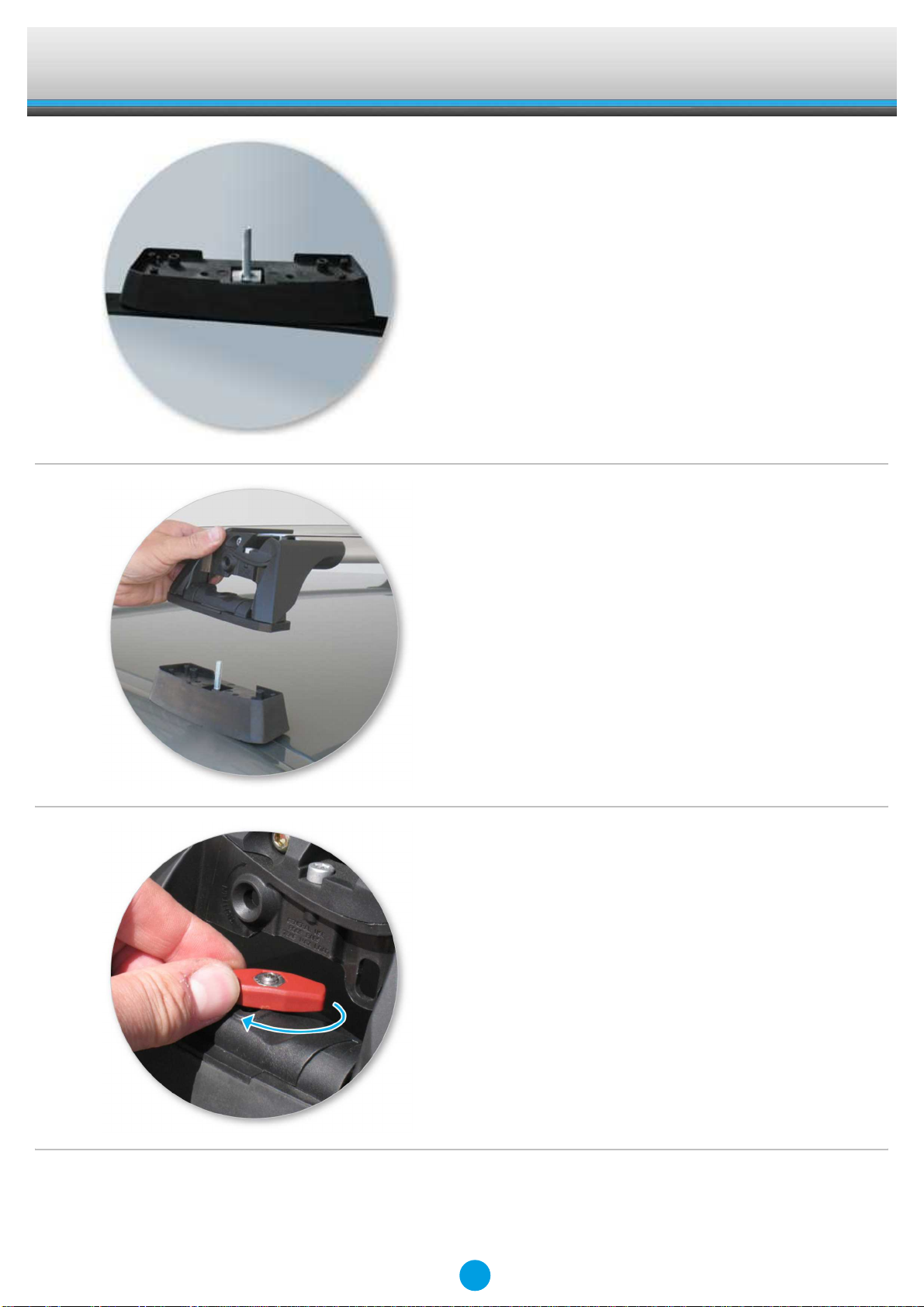

● Place pads on roof as per diagram. Screw
thread should be vertically through square
hole in pad.
● Place crossbar foot over clamp bolt.
● Tighten the plastic knob. The side with the
nut showing should be facing up.
8
Page 9
Fitting Kit
EN
K716W

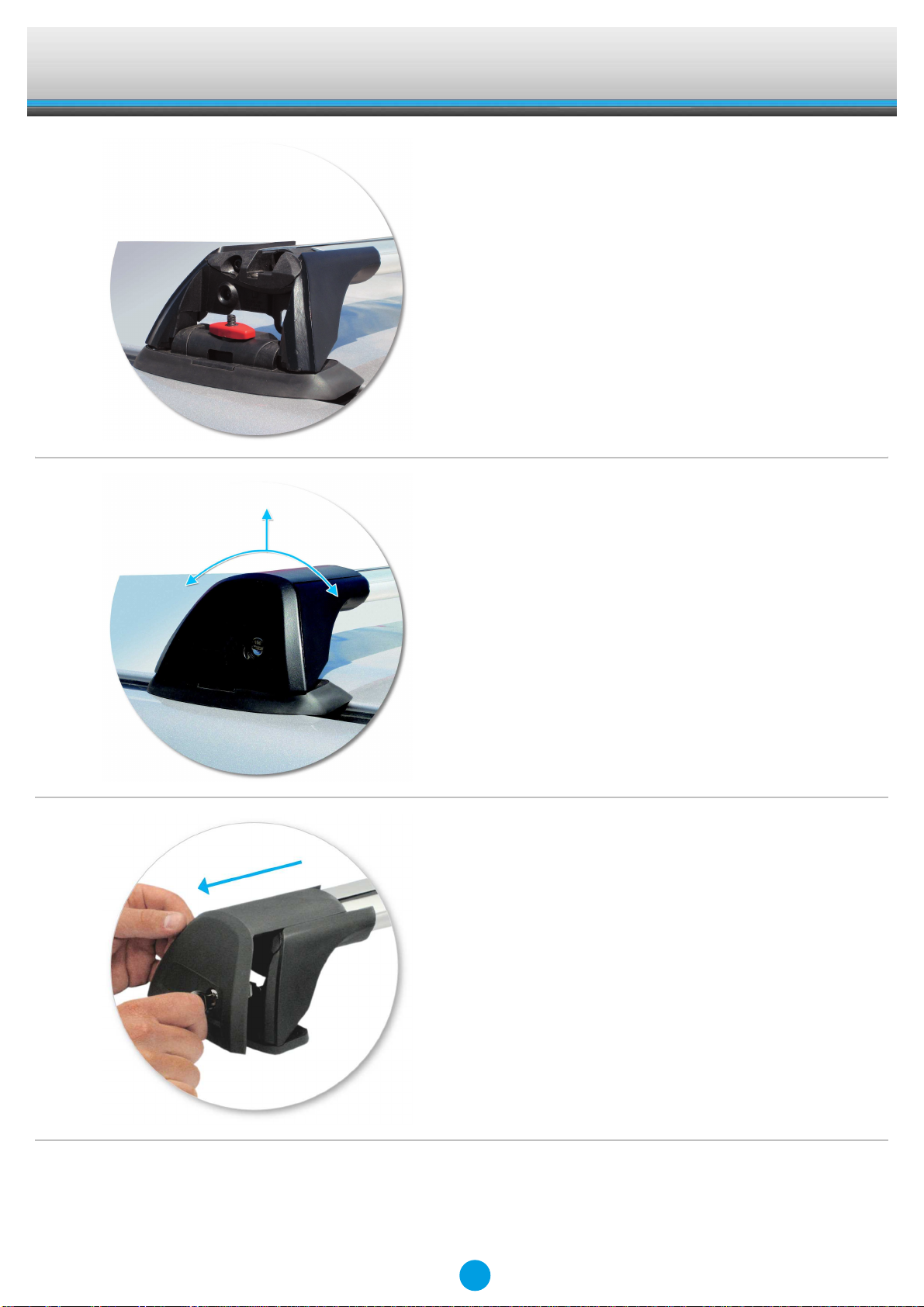

● Ensure the plastic knob is in the position
shown when fully tightened.
● Repeat at other end.
● Check crossbar is securely attached to the
vehicle.
● Use keys to fit and lock covers
● Use keys to remove covers.
9
Page 10
Fitting Kit
EN
K716W
● Use hex screwdriver to reverse adjusting
screw 10 turns.
● Press adjusting screw and pull crossbar
legs out. Refer to the crossbar instructions
for crossbar adjustment method.
● Ensure each end of the crossbar is
adjusted equally.
● Remove locking screw.
10
Page 11
Fitting Kit
EN
K716W

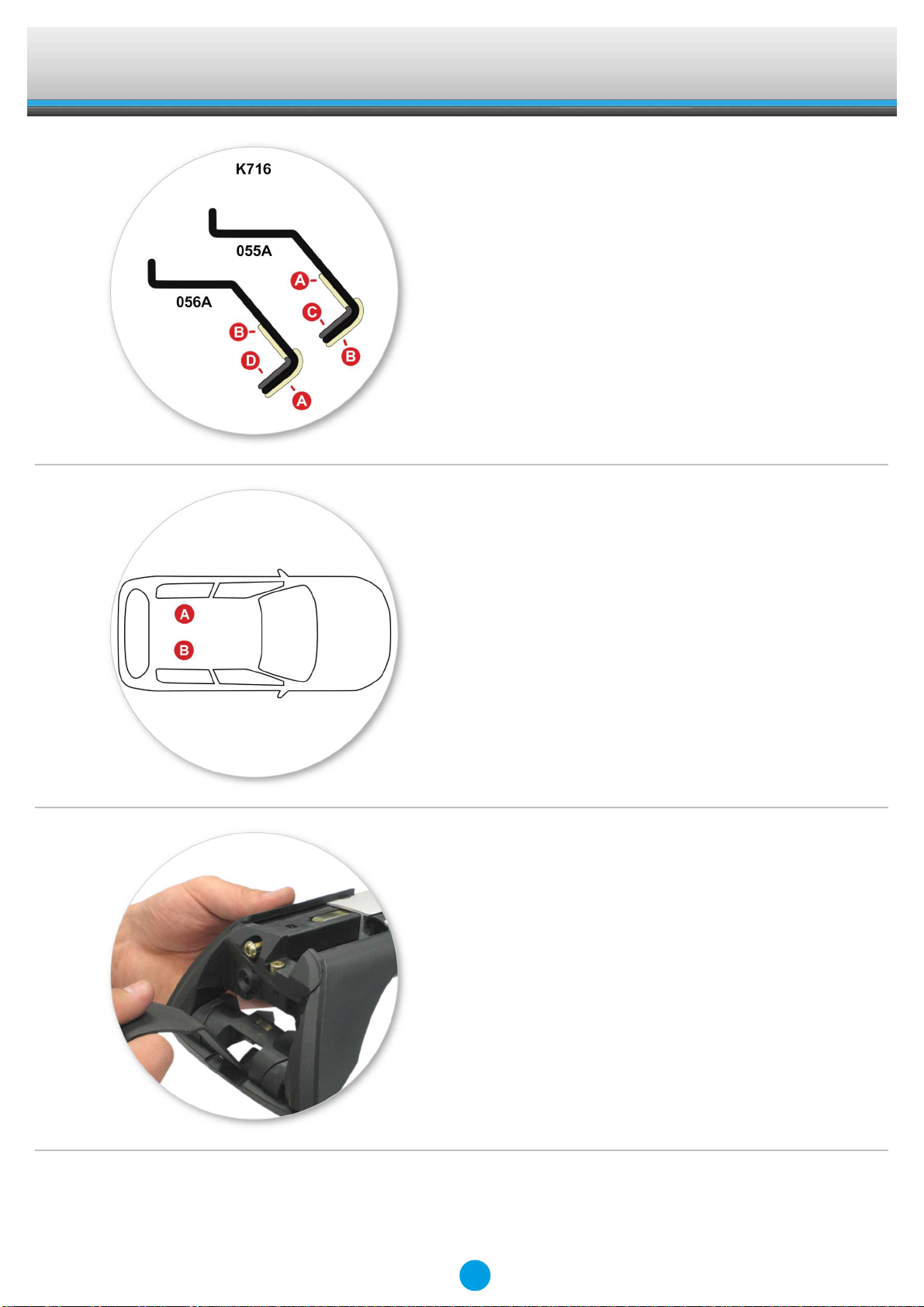

● Apply protective strip as shown.
Trim if required.
● A, B = Clear
C, D = Grey
● It is important to put the clamps in the
correct position on the vehicle.
● Letters refer to the part numbers stamped
on clamps.
● Clamp Part Number:
A = 055A
B = 056A
● Attach clamp to each leg. NOTE; clamps
may have labels showing their positions on
the vehicle (For example; "Front Right").
11
Page 12
Fitting Kit
EN
K716W
● Refit locking screw so that it goes through
the hole in the clamp. Do not begin to
tighten the locking screw.
● Refer to the underside of the pad for the
part number.
● It is important to put the pads in the correct
position on the vehicle.
● Letters refer to the pad part numbers and
position.
● Pad Part Number:
A = 244
12
Page 13
Fitting Kit
EN
K716W

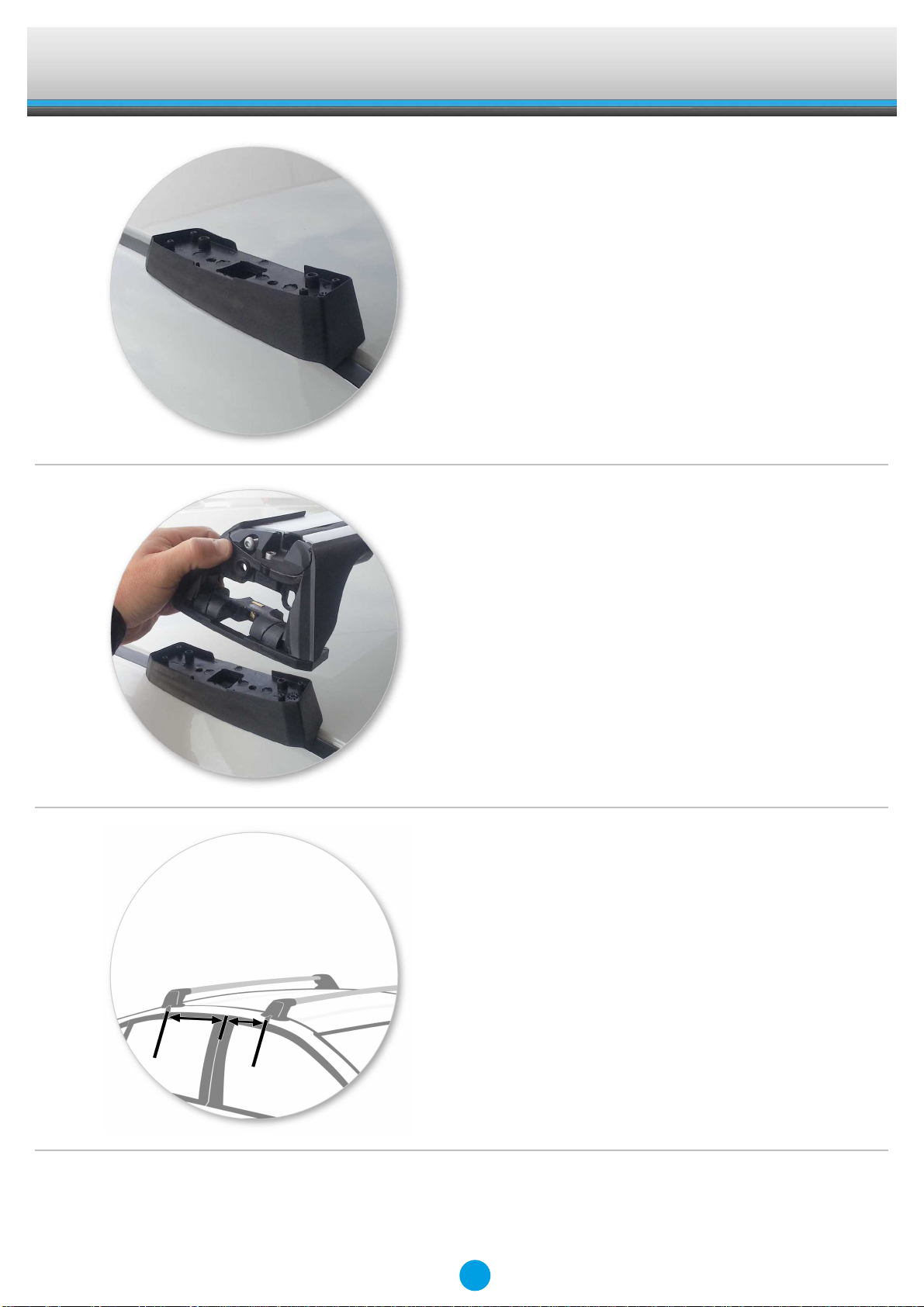

● Place rubber pads (supplied with fitting kit)
on the vehicle roof. Pad may vary in shape
to that shown.
● Make sure the pad fits into the holes
underneath the foot.
● Clamps directly to edge of roof under the
doors
● Please check the rear of this manual for
information relating specifically to your
vehicle.
● Place crossbar on vehicle. Minimum
recommended spacing between the bars is
700mm (27 1/2") (unless otherwise stated).
13
Page 14
Fitting Kit
EN
K716W
● Adjust the legs on the crossbar so that they
are positioned equally from the ends of the
crossbar, and the clamps engage firmly on
the body work of the vehicle.
● Tighten adjusting screw to 3 Nm (2.2 ft lb)
hand tight.
● Tighten locking screw on both legs evenly,
3 Nm (2.2 ft lb).
14
Page 15
Fitting Kit
EN
K716W
● Check crossbar is securely attached to the
vehicle.
● Use keys to fit and lock covers
CAUTION: Recheck all fasteners immediately after
a load is applied to the crossbars.
Regularly check screws are tight.
15
Page 16
Fitting Kit
Maintenance
EN
K716W
● Clean the car roof and surfaces of the
product that will be in contact with the car
roof.
● Follow the fitting instructions for fitting the
product to your vehicle. Make sure all steps
are carried out in order.
● Set crossbars a minimum distance of
700mm (27 1/2") apart where no other
distance is specified in the fitting
instructions. This is especially important
when carrying long loads.
● Check unit is securely attached whenever
you refit it to the vehicle. If the unit feels
loose, refer to the fitting instructions and
readjust.
● Some glass/panoramic roofs and radio
antennae may not be able to be used when
the product is fitted.
● Do not modify this product.
● Refer to the maximum permitted load
capacity specified in the fitting instructions.
Do not exceed the vehicle manufacturers
roof load rating if it is lower than the
maximum load capacity specified in the
fitting instructions.
● Loads should not overhang the sides of the
product and be evenly distributed with the
lowest possible centre of gravity.
● Long loads should be secured with non-
elastic straps to the front and rear of the
vehicle.
● Objects with pointed ends (e.g. ski poles)
should be carried with the pointed ends to
the rear of the vehicle.
● Remove all loose or removable objects
from the load prior to loading.
● Make sure all loads are securely fastened
with non-elastic straps. Check regularly
during longer journeys.
● A loaded roof rack system can alter the
performance of your vehicle. Be especially
aware of the effects of side winds,
changing of direction, and braking
performance. Avoid rapid acceleration and
deceleration. Drive carefully.
● Note that the total height of the vehicle
increases when upright loads are carried.
● Products should be locked during transport
if they have locks fitted.
16
Page 17
Fitting Kit
EN
K716W
● Check and replace worn out or defective
parts.
● Keep the product clean and maintained.
● Never drive into a car wash with the roof
rack system fitted.
● Lubricate locks and adjusting screws at
regular intervals.
● Remove the products from the vehicle
when not in use. Make sure all loose parts
are stored safely.
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.co.uk
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
17
Page 18
Fitting Kit
Erstinstallation
D
K716W
● Komponenten aus der Verpackung
nehmen und überprüfen. Setzen Sie sich
mit Ihrem Händler in Verbindung, sollten
Teile fehlen oder beschädigt sein!
● Dieses Kit ist für die Typen A, B, C und D.
● Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
● Abdeckungen mit Schlüsseln abnehmen.
18
Page 19
Fitting Kit
D
K716W
● Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
● Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
● Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind
(Maß 'x', s. Abb.).
● Beide Stangen auf Länge einstellen. (siehe
Rückseite dieser Anleitung)
● Im hinteren Teil dieser
Bedienungsanleitung finden Sie
Informationen speziell für Ihr Fahrzeug.
19
Page 20
Fitting Kit
D
K716W
● Stellschraube mit 3 Nm / 2.2 ft lb anziehen.
● Klemmblock nach hinten drücken und so
entfernen.
● Innenblock aus dem Montage-Kit in den
Fuß einsetzen.
20
Page 21
Fitting Kit
Befestigung
D
K716W
● Abdeckungen der Befestigungspunkte am
Fahrzeug entfernen.
● Bewahren Sie die Teile an einem sicheren
Platz auf.
● Die Buchstaben beziehen sich auf die in
die Klammern eingestanzten
Teilenummern.
● Klammer-Teilenummern:
A = 239A
B = 241A
● Haken Sie die Klammern in die
Fixierungspunkte am Fahrzeug.
21
Page 22
Fitting Kit
D
K716W
● Platzieren Sie die Dachrillenleiste über der
Klammer.
● Wiederholen Sie den Vorgang am anderen
Ende.
● Die Teilenummer finden Sie auf der
Unterseite des Pads.
● Buchstaben beziehen sich auf die Pad-
Teilenummern und Position.
● Pad Teilenummer:
A = 296
B = 297
22
Page 23
Fitting Kit
D
K716W
● Dieser Teil deckt die Permanent Montage
ab. Alle Teile sind im Packet enthalten. Für
die Montage benötigen Sie Werkzeug
● Querträgerfuß über Klemmmontage Bolzen
platzieren.
● Flügelmutter festziehen. Die Mutterseite
sollte nach oben weisen.
23
Page 24
Fitting Kit
D
K716W
● Vergewissern Sie sich, dass sich der
Plastikknopf in der gezeigten Position
befindet, nachdem er ganz angezogen
wurde.
● Wiederholen Sie den Vorgang am anderen
Ende.
● Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
● Abdeckungen aufsetzen und mit
Schlüsseln verschließen (s. Abb.).
● Abdeckungen mit Schlüsseln abnehmen.
24
Page 25
Fitting Kit
D
K716W
● Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
● Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
● Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind
(Maß 'x', s. Abb.).
● Stellschraube entfernen.
25
Page 26
Fitting Kit
D
K716W
● Sicherheitsstreifen wie gezeigt anbringen.
Wenn nötig, zurecht schneiden.
● A, B = Durchsichtig
C, D = Grau
● Es ist wichtig, die Klammern an der
richtigen Position am Fahrzeug
anzubringen.
● Die Buchstaben beziehen sich auf die in
die Klammern eingestanzten
Teilenummern.
● Klammer-Teilenummern:
A = 055A
B = 056A
● An jedem Fuß eine Klammer befestigen.
ACHTUNG: Einige Klammern tragen
Hinweise zur Montageposition (z.B. "vorne
rechts").
26
Page 27
Fitting Kit
D
K716W
● Stellschraube so wieder einsetzen, dass
sie durch die Öffnung in der Klammer geht.
Stellschraube nicht wieder festziehen!
● Die Teilenummer finden Sie auf der
Unterseite des Pads.
● Es ist wichtig, die pad an der richtigen
Position am Fahrzeug anzubringen.
● Buchstaben beziehen sich auf die Pad-
Teilenummern und Position.
● Pad Teilenummer:
A = 244
27
Page 28
Fitting Kit
D
K716W
● Ort Gummipads (im Lieferumfang
Anbausatz) auf dem Fahrzeugdach. Kissen
kann in ihrer Form abweichen
● Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
● Wird direkt an die Dachkante unter den
Türen geklemmt
● Im hinteren Teil dieser
Bedienungsanleitung finden Sie
Informationen speziell für Ihr Fahrzeug.
● Setzen Sie den Querträger auf das
Fahrzeug. Der empfohlene Mindestabstand
zwischen den Trägern beträgt 700 mm
(sofern nicht anders angegeben).
28
Page 29
Fitting Kit
D
K716W
● Füße am Querträger so einstellen, dass sie
von den Enden der Querträger gleich weit
entfernt und die Klammern fest mit der
Karosserie verbunden sind.
● Stellschraube mit 3 Nm / 2.2 ft lb anziehen.
● Befestigungsschrauben an beiden
Schenkeln gleichmäßig anziehen, 3 Nm /
2.2 ft lb.
29
Page 30
Fitting Kit
D
K716W
● Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
● Abdeckungen aufsetzen und mit
Schlüsseln verschließen (s. Abb.).
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
30
Page 31
Fitting Kit
Sicherheitshinweise & Tipps
D
K716W
● Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
● Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
● Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von
min. 700 mm montieren. Dies ist besonders
für lange Belastungen wichtig!
● Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
● Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
● Dachträger nicht eigenmächtig
modifizieren!
● Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige
Dachlast des Fahrzeugs gem.
Herstellerangaben niedriger sein, darf
diese auf keinen Fall überschritten werden!
● Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein;
der Masseschwerpunkt sollte so niedrig wie
möglich liegen.
● Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
● Gegenstände mit spitzen Enden (Ski)
sollten mit den Spitzen nach hinten
transportiert werden.
● Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
● Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
● Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
● Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
● Dachträger während der Reise
verschließen.
31
Page 32
Fitting Kit
D
K716W
● Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
● Träger stets sauber halten (nicht ölen oder
fetten)!
● Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
● Schlösser und Stellschrauben regelmäßig
schmieren.
● Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.de
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
32
Page 33
Fitting Kit
Primera instalación
ES
K716W
● Retire las piezas del embalaje y confirme
su contenido. Póngase en contacto con su
vendedor en el caso de que falten piezas o
éstas estén dañadas.
● Este kit se adecua a los tipos A, B, C y D.
● Estas instrucciones muestran la barra de
techo tipo A montada. También se aplican
a los tipos B, C y D.
● Utilice las llaves para retirar la tapa.
33
Page 34
Fitting Kit
ES
K716W
● Utilice la llave Allen para desatornillar los
tornillos de ajuste en 10 vueltas.
● Presione el tornillo de ajuste y tire de los
pies de la barra hacia fuera. Consulte las
instrucciones de montaje de las barras
para su ajuste.
● Asegúrese de que las extremidades de la
barra estén ajustadas de forma igual.
● Ajuste barras para la longitud (onsulte la
última página de este manual).
● PF ver documento adjunto 1 para detalles
específicos de su vehículo.
34
Page 35
Fitting Kit
ES
K716W
● Apriete el tornillo de ajuste a 3Nm (2.2 ft
lb).
● Retire las pieza central asegurando el pié
de la barra con los dedos empujando
firmemente con lo pulgares la pieza
centralhasta salir del interior del pie de la
barra.
● Seleccione el bloque interno de plástico
(del kit de fijación) y introdúzcalo en el pie
de la barra.
35
Page 36
Fitting Kit
Montaje
ES
K716W
● Abra o retire las cubiertas de los puntos de
fijación.
● Almacene las piezas en lugar seguro.
● Las letras se refieren a la referencia
marcada en los ganchos.
● Referencia del gancho:
A = 239A
B = 241A
● Acoplar los ganchos suministradas en los
puntos de fijación del vehículo.
36
Page 37
Fitting Kit
ES
K716W
● Ponga la pieza sobre el gancho.
● Repita la operación en el otro extremo.
● La referencia de la almohadilla está en la
parte de abajo de la misma.
● Las letras se refieren a la referencia de las
almohadillas.
● Referencia de almohadilla:
A = 296
B = 297
37
Page 38
Fitting Kit
ES
K716W
● Coloque las almohadillas en el techo como
se muestra en el diagrama. La rosca del
tornillo debería atravesar verticalmente el
orificio cuadrado de la almohadilla.
● Coloque la base del pie de barra sobre el
tornillo del gancho
● Apriete la rosca de plástico. El lado con la
tuerca visible debe estar hacia arriba.
38
Page 39
Fitting Kit
ES
K716W
● Asegúrese de que la rosca de plástico esté
en la posición demostrada.
● Repita la operación en el otro extremo.
● Asegúrese de que la barra esté fijada al
vehículo de forma segura.
● Utilice las llaves para instalar y cerrar las
cubiertas.
● Utilice las llaves para retirar la tapa.
39
Page 40
Fitting Kit
ES
K716W
● Utilice la llave Allen para desatornillar los
tornillos de ajuste en 10 vueltas.
● Presione el tornillo de ajuste y tire de los
pies de la barra hacia fuera. Consulte las
instrucciones de montaje de las barras
para su ajuste.
● Asegúrese de que las extremidades de la
barra estén ajustadas de forma igual.
● Retire el tornillo de bloqueo.
40
Page 41
Fitting Kit
ES
K716W
● Aplique la tira de protección como se
muestra.
Recorte si fuera necesario.
● A, B = Clara
C, D = Gris
● Es importante colocar los ganchos en la
posición correcta en el vehículo.
● Las letras se refieren a la referencia
marcada en los ganchos.
● Referencia del gancho:
A = 055A
B = 056A
● Ponga el gancho metálico en cada pie de
barra. NOTA: Los ganchos podrán tener
información sobre su posición de
colocación en el vehículo (Ejemplo:
Delantera derecha).
41
Page 42
Fitting Kit
ES
K716W
● Recoloque los tornillos de bloqueo hasta
que este se atornille al agujero en el
gancho. No apriete el tornillo de bloqueo
todavía.
● La referencia de la almohadilla está en la
parte de abajo de la misma.
● Es importante colocar los almohadilla en la
posición correcta en el vehículo.
● Las letras se refieren a la referencia de las
almohadillas.
● Referencia de almohadilla:
A = 244
42
Page 43
Fitting Kit
ES
K716W
● Coloque almohadillas de goma
(suministrada con el kit de fijación) en el
techo del vehículo. Pad puede variar en la
forma a la que se muestra.
● Asegúrese de que la almohadilla encaja
correctamente en la base del pie de la
barra.
● Fijación en la lateral del techo debajo de
las puertas
● PF ver documento adjunto 1 para detalles
específicos de su vehículo.
● Ponga la barra en el vehículo. Las
distáncia mínima recomendada entre
barras es de 700mm.
43
Page 44
Fitting Kit
ES
K716W
● Ajuste los pies al largo de la barra para que
se encuentren a la misma distáncia de la
barra de techo y que los ganchos metálicos
se fijen firmemente en la carrocería.
● Apriete el tornillo de ajuste a 3Nm (2.2 ft
lb).
● Apriete el tornillo de bloqueo en ambos
pies uniformemente, 3Nm (2.2 ft lb).
44
Page 45
Fitting Kit
ES
K716W
● Asegúrese de que la barra esté fijada al
vehículo de forma segura.
● Utilice las llaves para instalar y cerrar las
cubiertas.
ATENCIÓN: Verifique regularmente si los tornillos
están apretados.
45
Page 46
Fitting Kit
Mantenimiento
ES
K716W
● Limpie el techo del vehículo y las
superfícies del producto que estarán en
contacto con el techo.
● Siga las instrucciones de montaje para la
instalación del producto en su vehículo.
Asegúrese de que todos los pasos se
siguen correctamente.
● Ponga las barras de techo a una distáncia
mínima de 600mm (27 1/2") cuando no se
especifique otra distáncia en las
instrucciones de montaje. Esto es
especialmente importante al transportar
cargas largas.
● Siempre que vuelva a montar las barras en
su vehículo, confirme que el conjunto
formado por las barras y sus pies sigue
montado de forma segura. Si parecer estar
suelto, consulte novamente las
instrucciones de montaje y reajuste.
● Algunos techos solares y antenas no
podrán utilizarse cuando se instalen las
barras de techo.
● No intente modificar este producto.
● Considere siempre la capacidad máxima
de carga especificada en instrucciones de
montaje. No exceda la capacidad de carga
comunicada por el fabricante del vehículo
cuando esta sea inferior a la especificada
en instrucciones de montaje.
● La carga no deberá repasar la extremidad
lateral de las barras. Deberá ser distribuida
uniformemente y con el menor centro de
gravedad posible.
● Las cargas largas deberán estar seguradas
con cintas no elásticas en la delantera y
trasera del vehículo.
● Objetos puntiagudos (ej. esquís) deberán
transportarse con la extremidad puntiaguda
direccionada hacia a la trasera del
vehículo.
● Retire todos los objetos sueltos o que
puedan soltarse, antes de iniciar el
transporte.
● Asegúrese de que toda la carga esté
sujetada de forma segura con cintas no
elásticas. Verifique regularmente en viajes
largos.
46
Page 47
Fitting Kit
ES
K716W
● Transportar carga en el techo del vehículo
cambia el comportamiento del mismo.
Especial atención al efecto de viento
cruzado, cambios de dirección y
situaciones de frenado. Evite las
aceleraciones y desaceleraciones rápidas.
Conduzca con precaución.
● Tenga en cuenta que la altura total del
vehículo se incrementa cuando se llevan
cargas verticales.
● Los accesorios deben estar cerrados en el
transporte siempre que tengan cerraduras.
● Verifique y reemplace las piezas
desgastadas o defectuosas.
● Mantenga el producto limpio y con
mantenimiento regular.
● No lave el coche en sistemas de lavado
automático con las barras de techo
montadas.
● Lubricar las cerraduras y tornillos de ajuste
de forma periódica.
● Retire las barras de techo de su vehículo
cuando no las utilice. Asegúrese de que
mantiene todas las piezas en lugar seguro.
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.es
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
47
www.whispbar.com.mx
Page 48
Fitting Kit
Première installation
F
K716W
● Retirer les pièces de contenu de
l'emballage et vérifier. Contactez votre
revendeur si certaines pièces sont
manquantes ou endommagées.
● Ce kit correspond aux types A, B, C et D.
● Ces instructions montrent la barre
transversale de type A posée. Elles
correspondent également aux types B, C et
D.
● Utiliser les clés pour retirer les caches
48
Page 49
Fitting Kit
F
K716W
● Utiliser le tournevis cruciforme pour
repositionner la vis de réglage et faire 10
tours.
● Appuyer sur la vis de réglage et extraire les
pieds de la barre transversale. Consulter
les instructions de la barre transversale
pour la régler.
● Veiller à ce que chaque extrémité de la
barre transversale soit ajustée également.
● Régler les barres sur la longueur (reportez-
vous à l'arrière de ces instructions).
● Veuillez consulter l'arrière de ce manuel
pour obtenir des informations relatives à
votre véhicule en particulier.
49
Page 50
Fitting Kit
F
K716W
● Serrer la vis de réglage jusqu'à 3 Nm (2.2 ft
lb).
● Ôter le collier de serrage en plastique en
saisissant la patte de la barre avec les
doigts puis pousser fermement avec les
pouces jusqu'à ce que le collier de serrage
passe derrière la patte.
● Sélectionner le bloc interne en plastique
(dans le kit de montage) et l'insérer dans le
pied.
50
Page 51
Fitting Kit
Montage
F
K716W
● Ouvrir ou retirer les couvercles à point fixe.
● Ranger les éléments dans un endroit sûr.
● Les lettres font référence aux numéros de
pièces indiqués sur les fixations.
● Numéro de pièce de fixation :
A = 239A
B = 241A
● Accrocher les fixations sur les points fixes
du véhicule.
51
Page 52
Fitting Kit
F
K716W
● Placer l'élément encastré de la moulure sur
la fixation.
● Procédez à la même opération à l'autre
extrémité.
● Consulter le dessous du coussin pour
connaître le numéro de pièce.
● Les lettres font référence aux numéros de
pièces des coussins et à leur position.
● Numéro de pièce du coussin :
A = 296
B = 297
52
Page 53
Fitting Kit
F
K716W
● Placer des tampons sur le toit comme sur
le schéma. Le vissage doit s'effectuer à la
verticale dans le trou carré des tampons.
● Placer le pied de la barre transversale sur
le boulon de fixation.
● Serrer le bouton en plastique. Le côté avec
l'écrou apparent doit etre tourné vers
l'avant.
53
Page 54
Fitting Kit
F
K716W
● Veiller à ce que le bouton en plastique soit
dans la position indiquée lorsqu'il est
totalement serré.
● Procédez à la même opération à l'autre
extrémité.
● Vérifier que la barre transversale est
solidement fixée au véhicule.
● Utiliser les touches pour installer et
verrouiller les couvercles
● Utiliser les clés pour retirer les caches
54
Page 55
Fitting Kit
F
K716W
● Utiliser le tournevis cruciforme pour
repositionner la vis de réglage et faire 10
tours.
● Appuyer sur la vis de réglage et extraire les
pieds de la barre transversale. Consulter
les instructions de la barre transversale
pour la régler.
● Veiller à ce que chaque extrémité de la
barre transversale soit ajustée également.
● Retirer la vis de blocage.
55
Page 56
Fitting Kit
F
K716W
● Appliquer des bandes de protection comme
indiqué. Les découper si nécessaire.
● A, B = Clair
C, D = Gris
● Il est important de placer les fixations à la
bonne position sur le véhicule.
● Les lettres font référence aux numéros de
pièces indiqués sur les fixations.
● Numéro de pièce de fixation :
A = 055A
B = 056A
● Mettre la fixation sur chaque pied.
REMARQUE : il est possible que les
fixations aient des étiquettes indiquant
leurs positions sur le véhicule (par exemple
: "avant droite").
56
Page 57
Fitting Kit
F
K716W
● Remonter la vis de réglage de sorte qu'elle
passe par le trou de la fixation. Ne pas
commencer à serrer la vis de blocage.
● Consulter le dessous du coussin pour
connaître le numéro de pièce.
● Il est important de placer les coussin à la
bonne position sur le véhicule.
● Les lettres font référence aux numéros de
pièces des coussins et à leur position.
● Numéro de pièce du coussin :
A = 244
57
Page 58
Fitting Kit
F
K716W
● Placer le coussin en caoutchouc (fournis
dans le kit de montage) sur le toit du
véhicule. La forme des coussins est
susceptible de varier par rapport au
modèle.
● S'assurer que le coussin s'intègre dans les
orifices sous le pied.
● Se fixe directement aux bords du toit sous
les portes
● Veuillez consulter l'arrière de ce manuel
pour obtenir des informations relatives à
votre véhicule en particulier.
● Placer la barre transversale sur le véhicule.
L'espace minimal recommandé entre les
barres est de 700 mm (27 1/2") (sauf
mention contraire).
58
Page 59
Fitting Kit
F
K716W
● Ajuster les pieds sur la barre transversale
de sorte qu'ils soient placés à même
distance des extrémités de la barre
transversale et de sorte que les fixations
s'enclenchent fermement sur la carrosserie
du véhicule.
● Serrer la vis de réglage jusqu'à 3 Nm (2.2 ft
lb).
● Serrer la vis de blocage sur les deux pieds
de façon égale, 3 Nm (2.2 ft lb).
59
Page 60
Fitting Kit
F
K716W
● Vérifier que la barre transversale est
solidement fixée au véhicule.
● Utiliser les touches pour installer et
verrouiller les couvercles
ATTENTION : Vérifier régulièrement que les vis
sont bien serrées
60
Page 61
Fitting Kit
Maintenance
F
K716W
● Nettoyer le toit de la voiture et les surfaces
des produits qui seront en contact avec le
toit de la voiture.
● Suivre les instructions de montage pour
l'installation du produit sur votre véhicule.
S'assurer que toutes les étapes sont
réalisées dans l'ordre.
● Placer les barres transversales à une
distance minimale de 700 mm (27 1/2")
lorsqu'aucune autre distance n'est indiquée
dans les instructions de montage. Cela est
particulièrement important pour le transport
de charges longues.
● Placer les barres transversales à une
distance minimale de 700 mm
lorsqu'aucune autre distance n'est indiquée
dans les instructions de montage. Cela est
particulièrement important pour le transport
de charges longues.
● Certains toits en verre/panoramiques et
autres antennes radio peuvent ne plus être
utilisés dès lors que le produit est fixé.
● Ne pas modifier ce produit.
● Se référer à la capacité de charge
maximale autorisée dans les instructions
de montage. Ne pas dépasser les
fabricants de véhicules toit des avis si elle
est inférieure à la capacité de charge
maximale spécifiée dans les instructions de
montage
● Les charges ne doivent pas dépasser des
côtés du produit et être également
réparties avec le centre de gravité le plus
bas possible.
● Les charges longues doivent etre
attachées avec des sangles non élastiques
à l'avant et l'arrière du véhicule.
● Les objets à bouts pointus (skis) doivent
être transportés avec les pointes tournées
vers l'arrière du véhicule.
● Retirez tous les objets en vrac ou
amovibles de la charge avant le
chargement.
● S'assurer que toutes les charges sont
solidement attachées avec des sangles
non élastiques. Vérifier régulièrement
pendant les longs trajets.
61
Page 62
Fitting Kit
F
K716W
● Un système de galerie de toit chargé peut
altérer les performances de votre véhicule.
Soyez particulièrement conscients des
effets de vents latéraux, le changement de
direction, et du freinage. Évitez
accélération et de décélération. Conduisez
prudemment
● Noter que la hauteur totale du véhicule
augmente lorsque les charges sont
transportées en position verticale.
● Les produits doivent être verrouillés
pendant le transport si ils sont équipés de
serrures.
● Vérifier et remplacer les éléments usés ou
défectueux
● Conserver le produit propre et en bon état.
● Ne jamais entrer dans un lave-auto avec le
système de galerie de toit installé.
● Lubrifier les serrures et les vis de réglage à
intervalles réguliers.
● Retirer le produit du véhicule lorsqu'il n'est
pas utilisé. Veiller à ce que toutes les
pièces détachées soient stockées en toute
sécurité.
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.fr
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
62
www.whispbar.fr
www.whispbar.ca/fr
Page 63
Fitting Kit
Montering første gang
NO
K716W
● Pakk ut delene og kontroller innholdet.
Kontakt din forhandler hvis deler mangler
eller er skadet.
● Dette monteringssettet passer type A, B, C
og D.
● Denne bruksanvisningen viser montering
av stativ type A. den gjelder også for type
B, C og D.
● Bruk nøklene for å ta av dekslene
63
Page 64
Fitting Kit
NO
K716W
● Bruk unbracoskrutrekker for å skru ut
justeringsskruen 10 omdreininger.
● Trykk inn justeringsskruen og dra ut fttene
på stativet. Bruk bruksanvisningen for riktig
justering av stativet.
● Forsikre deg om at stativet er justert likt i
hver ende i forhold til.
● Innstill stengene til lengde (se baksiden av
denne bruksanvisningen)
● Vennligst les slutten av denne
bruksanvisningen for informasjon som er
spesifikk for din bil.
64
Page 65
Fitting Kit
NO
K716W
● Trekk til justeringskruen med et moment på
3Nm / 2.2 ft lb.
● Demonter brakettklossen ved å presse
bakover.
● Velg plastblokk for bruk i foten (ligger med
monteringssettet) og plasser i foten.
65
Page 66
Fitting Kit
Montering
NO
K716W
● Åpne eller fjern dekselet på fix point festet.
● Lagre deler på et sikker sted.
● Bokstaver refererer til delenummer
påstemplet på brakett.
● Delenummer brakett:
A = 239A
B = 241A
● Hekt klemmene inn i festepunktene på
kjøretøyet.
66
Page 67
Fitting Kit
NO
K716W
● Plasser grøftelistinnsatsen over klemmen.
● Gjenta i den andre enden.
● Se undersiden av gummifoten for korrekt
delenummer.
● Bokstavene referer til delenummer på fot
og posisjon.
● Delenummer gummifot:
A = 296
B = 297
67
Page 68
Fitting Kit
NO
K716W
● Plasser polstringer på taket som vist i
tegningen. Skruegjengen skal være vertikal
gjennom det firkantede hullet i puten.
● Plasser foten på stativet over brakettens
bolt.
● Skru til den delen. Enden med mutteren
skal være opp.
68
Page 69
Fitting Kit
NO
K716W
● Forsikre deg om at den delen er i
posisjonen som vist på bildet når den
skues til.
● Gjenta i den andre enden.
● Forsikre om at takstativet er sikkert festte til
bilen.
● Bruk nøkkelen og sett på dekslene
● Bruk nøklene for å ta av dekslene
69
Page 70
Fitting Kit
NO
K716W
● Bruk unbracoskrutrekker for å skru ut
justeringsskruen 10 omdreininger.
● Trykk inn justeringsskruen og dra ut fttene
på stativet. Bruk bruksanvisningen for riktig
justering av stativet.
● Forsikre deg om at stativet er justert likt i
hver ende i forhold til.
● Fjern låseskruen.
70
Page 71
Fitting Kit
NO
K716W
● Påfør beskyttende tape som vist
Beskjær hvis nødvendig
● A, B = Klar
C, D = Grå
● Det er viktig å plassere braketter i riktig
posisjon på bilen.
● Bokstaver refererer til delenummer
påstemplet på brakett.
● Delenummer brakett:
A = 055A
B = 056A
● Fest brakett til hver fot. Merk: brakettene
kan være merket med anvisning for hvor
braketten skal brukes på bilen (eksempel:
"front right")
71
Page 72
Fitting Kit
NO
K716W
● Monter tilbake låseskruen så den går
gejnnom hullet i braketten. Ikke skru til
låseskruen enda.
● Se undersiden av gummifoten for korrekt
delenummer.
● Det er viktig å plassere gummifot i riktig
posisjon på bilen.
● Bokstavene referer til delenummer på fot
og posisjon.
● Delenummer gummifot:
A = 244
72
Page 73
Fitting Kit
NO
K716W
● Plasser gummifot (kommer med
monteringssettet) på taket av bilen.
Gummiføttene kan variere i utførelse i
forhold til bildet.
● Forsikre om at gummifoten passer i hullene
på foten på tativet.
● Festes direkte til kanten av taket under
dørene
● Vennligst les slutten av denne
bruksanvisningen for informasjon som er
spesifikk for din bil.
● Plasser stengene på bilen. Minimum
anbefalt avstand er 700mm (om ikke annet
er oppgitt).
73
Page 74
Fitting Kit
NO
K716W
● Juster føttene på stativet slik at avstanden
er likt fordelt i forhold til lengden, og at
klemmene har god kontakt med bilens
karosseri.
● Trekk til justeringskruen med et moment på
3Nm / 2.2 ft lb.
● Skru til låseskruen på begge føtter likt,
3Nm / 2.2 ft lb.
74
Page 75
Fitting Kit
NO
K716W
● Forsikre om at takstativet er sikkert festte til
bilen.
● Bruk nøkkelen og sett på dekslene
Advarsel: undersøk regelmessig at skruer er festet
og strammet korrekt.
75
Page 76
Fitting Kit
Vedlikehold
NO
K716W
● Rengjør grundig taket og alle overflater på
produktet som kommer i kontakt med taket
på bilen.
● Følg bruksanvisningen når du monterer
produktet på bilen. Sørg for at trinn følges i
rett rekkefølge.
● Avstanden mellom stengene skal være
minimum 700 mm hvis noe annet ikke er
spesifisert i bruksanvisningen. Dette er
spesielt viktig der det skal transporteres
lange gjenstander.
● Kontroller at takstativet er sikkert festet
hver gang du monterer det på bilen. Hvis
stativet føles løst bør bruksanvisningen
følges og etterjuster.
● Enkelte soltak og antenner kan ikke være i
bruk når takstativ er montert.
● Ikke modifiser dette produktet.
● Se maksimalt tillatte lastekapasitet i
bruksanvisningen. Man skal likevel aldri gå
over anbefalt totalvekt for bilens tak.
● Last skal ikke henge utover siden på
takstativet og alltid være jevnt plassert med
tyngdepunkt så lavt som mulig.
● Lange gjenstander bør alltd festes med
elastiske stropper både foran og bak på
bilen.
● Gjenstander med spiss ende bør alltid
fraktes med den spisse enden bakover.
● Fjern alle løse gjenstander fra lasten før
den festes på taket.
● Forsikre deg om at all last er festet med
ikke elastiske stropper og kontroller
regelmessig under lange turer.
● Last på taket kan endre kjøregenskapene
på bilen. Det er viktig å være oppmerksom
på sidevind, unnamanøvre og
bremseegenskaper. Kjør forsiktig.
● Vær oppmerksom på at høyden på bilen
ofte øker betraktelig med last på taket.
● Produkter bør løses under transport hvis
mulig.
● Kontroller og bytt ut slitte eller defekte
deler.
● Hold produktet rent og vedlikeholdt.
● Kjør aldri inn i en bilvaskemaskin med
takstativet på.
76
Page 77
Fitting Kit
NO
K716W
● Smør låsene og juster skruer hvis
nødvendig med jevne intervaller.
● Demonter produktet hvis det ikke er bruk.
Sørg for å lagre alle løse deler forsvarlig.
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.no
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.no
77
Page 78
Fitting Kit
Primeira instalação
PT
K716W
● Retire as peças da embalagem e confirme
o conteúdo. Contacte a sua loja no caso de
faltarem peças ou na eventualidade de
estarem danificadas.
● Este kit serve o tipo A, B, C e D.
● Estas instruções mostram a barra de
tejadilho tipo A montada. Também se
aplica ao tipo B, C e D.
● Utilize as chaves para retirar a tampa.
78
Page 79
Fitting Kit
PT
K716W
● Utilize a chave hexagonal para desapertar
o parafuso de ajuste. 10 voltas.
● Pressione o parafuso de ajuste e puxe os
pés da barras para fora. Consulte as
Instruções de Montagem das barras de
tejadilho para o ajuste da barra.
● Certifique-se que as extremidades da barra
estão ajustadas de forma igual.
● Ajuste barras para o comprimento
(referem-se ao fim destas instruções).
● PF consulte o verso deste manual para
informação especifica relativa ao seu
veículo.
79
Page 80
Fitting Kit
PT
K716W
● Aperte parafuso de ajuste a 3Nm / 2.2 ft lb.
● Retire a peça central segurando o pé da
barra com os dedos e empurrando
firmemente com os polegares a peça
central até esta sair pelo interior do pé da
barra.
● Identifique a peça central de plástico (no
Kit de Fixação) e introduza no interior do
pé da barra.
80
Page 81
Fitting Kit
Montagem
PT
K716W
● Abra ou retire as coberturas dos pontos de
fixação no tejadilho do veículo.
● Guarde peças em local seguro.
● As letras referem-se à referência
mencionada no gancho.
● Referência do gancho:
A = 239A
B = 241A
● Engate os ganchos fornecidos nos pontos
de fixação do veículo.
81
Page 82
Fitting Kit
PT
K716W
● Coloque o molde sobre o gancho.
● Repetir na outra extremidade.
● A referência da almofada está na parte
debaixo da mesma.
● As letras dizem respeito à referência das
almofadas e sua posição.
● Referência da almofada do pé da barra:
A = 296
B = 297
82
Page 83
Fitting Kit
PT
K716W
● Coloque as almofadas no tejadilho de
acordo com a figura. A rosca deve passar
na vertical através do orificio quadrado na
almofada.
● Coloque a base do pé da barra sobre o
parafuso do gancho.
● Aperte a rosca plástica. O lado com a
porca visivel deve estar virado para cima.
83
Page 84
Fitting Kit
PT
K716W
● Certifique-se que a rosca plástica está na
posição demonstrada quando totalmente
apertada.
● Repetir na outra extremidade.
● Certifique-se que a barra de tejadilho está
fixa ao veículo de forma segura.
● Utilize as chaves para colocar e fechar as
coberturas.
● Utilize as chaves para retirar a tampa.
84
Page 85
Fitting Kit
PT
K716W
● Utilize a chave hexagonal para desapertar
o parafuso de ajuste. 10 voltas.
● Pressione o parafuso de ajuste e puxe os
pés da barras para fora. Consulte as
Instruções de Montagem das barras de
tejadilho para o ajuste da barra.
● Certifique-se que as extremidades da barra
estão ajustadas de forma igual.
● Retire o parafuso de bloqueio.
85
Page 86
Fitting Kit
PT
K716W
● Aplique a fita adesiva conforme figura.
Apare se necessário.
● A, B = Claro
C, D = Cinzento
● É importante colocar os ganchos no
veículo na posição correcta.
● As letras referem-se à referência
mencionada no gancho.
● Referência do gancho:
A = 055A
B = 056A
● Coloque o gancho metálico em cada pé da
barra. Nota: Os ganchos poderão ter
informação da sua posição de colocação
no veículo (ex. Frente direita).
86
Page 87
Fitting Kit
PT
K716W
● Volte a colocar o parafuso de bloqueio até
que este enrosque no gancho metálico.
Não comece a apertar o parafuso de
bloqueio.
● A referência da almofada está na parte
debaixo da mesma.
● É importante colocar os almofada do pé da
barra no veículo na posição correcta.
● As letras dizem respeito à referência das
almofadas e sua posição.
● Referência da almofada do pé da barra:
A = 244
87
Page 88
Fitting Kit
PT
K716W
● Coloque a almofadas de borracha no
tejadilho do veículo (fornecidas com o Kit
de Fixação).
● Certifique-se que a almofada encaixa
correctamente na base do pé da barra.
● Fixação na lateral do tejadilho por debaixo
das portas
● PF consulte o verso deste manual para
informação especifica relativa ao seu
veículo.
● Coloque a barra de tejadilho. A Distância
minima recomendada entre as barras é de
700mm (salvo indicação em contrário).
88
Page 89
Fitting Kit
PT
K716W
● Ajuste os pés ao longo da barra de forma a
que estejam equidistantes do final da barra
de tejadilho e que os ganchos metálicos
prendam firmemente a carroçaria do
veículo.
● Aperte parafuso de ajuste a 3Nm / 2.2 ft lb.
● Aperte o parafuso de bloqueio em ambos
os pés uniformemente, 3Nm / 2.2 ft lb.
89
Page 90
Fitting Kit
PT
K716W
● Certifique-se que a barra de tejadilho está
fixa ao veículo de forma segura.
● Utilize as chaves para colocar e fechar as
coberturas.
ATENÇÃO: Verifique regularmente se os
parafusos estão apertados.
90
Page 91
Fitting Kit
Manutenção
PT
K716W
● Limpe o tejadilho do carro e as superficies
do produto que estarão em contacto com o
tejadilho.
● Siga as Instruções de Montagem para a
colocação do produto no seu veículo.
Certifique-se que todos os passos são
seguidos correctamente.
● Coloque as barras de tejadilho a uma
distância minima de 700mm, quando não é
específicada outra distância nas Instruções
de Montagem. Especialmente importante
ao transportar cargas longas.
● Sempre que voltar a colocar as barras no
seu veículo, confirme se o conjunto
formado pelas barras e respectivos pés
continua montado de forma segura. Se
perceber que tem folgas, consulte
novamente as Instruções de Montagem e
reajuste.
● Certos tectos de abrir e antenas de rádio
não poderão ser utilizados aquando da
colocação das barras de tejadilho.
● Não tente modificar este produto.
● Considere sempre a capacidade máxima
de carga específicada nas Instruções de
Montagem. Não exceda a capacidade de
carga comunicada pelo fabricante do
veículo quando esta é inferior à
capacidade de carga específicada nas
Instruções de Montagem.
● A carga não deve ultrapassar a
extremidade lateral das barras. Deve
também ser distribuida de forma uniforme
e com o menor centro de gravidade
possivel.
● As cargas longas deverão ser seguras com
cintas não elásticas na frente e na traseira
do veículo.
● Objectos pontiagudos (ex. Skis) deverão
ser transportados com a extremidade
pontiaguda em direccão à traseira do
automóvel.
● Retire todos os objectos soltos ou
passiveis de se soltarem antes de iniciar o
transporte.
● Certifique-se que toda a carga está presa
de forma segura com cintas não elásticas.
Verifique regularmente durante viagens
longas.
91
Page 92
Fitting Kit
PT
K716W
● Transportar carga no tejadilho do veículo
pode alterar o comportamento do mesmo.
Tenha especial atenção para o efeito dos
ventos laterais, mudanças de direcção e
situações de travagem. Evite acelerações
e desacelerações rápidas. Conduza com
precaução.
● Note que a altura total do veículo aumenta
quando são transportadas cargas verticais.
● Os acessórios devem estar trancados
durante o transporte sempre que tiverem
dispositivos anti-roubo.
● Verifique e substitua as peças desgastadas
ou com defeito.
● Mantenha o produto limpo e com
manutenção regular.
● Não lavar o carro em sistemas de lavagem
automática com as barras de tejadilho
montadas.
● Lubrifique os anti-roubos e os parafusos de
ajuste periodicamente.
● Retire as barras de tejadilho do seu veículo
quando não as utilizar. Salvaguarde que
guarda todas as peças em local seguro.
● Yakima Products, Inc.
Archimedesbaan 25
3439 ME Nieuwegein
The Netherlands
+31 (0)30 600 1070
www.whispbar.eu
www.whispbar.pt
● Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
E.U.A
92
www.whispbar.br
Page 93
Fitting Kit
Первая Установка
RU
K716W
● Распакуйте установочный комплект и
проверьте наличие всех компонентов. В
случае отсутствия или повреждения
каких либо компонентов обратитесь к
вашему представителю Prorack
● Данный установочный набор подходит к
типу A, B, C и D.
● Данные инструкции показывают
установку поперечных балок типа А.
Идентичные операции используются в
установке балок типа B, C и D.
● Используйте ключи чтобы снять крышки
багажника
93
Page 94
Fitting Kit
RU
K716W
● Используйте шестигранную отвертку
чтобы открутить регулировочный винт.
Около 10-ти оборотов.
● Держите регулировочный винт нажатым
и потяните упоры поперечных балок на
себя. Полное описание регулировки
упоров описано в инструкции багажника.
● Постарайтесь отрегулировать упоры так
чтобы они были расположенны на
одинаковом расстоянии от краёв балки.
● установите дистанцию между упорами
балок багажника (относятся к задней
части этих инструкций)
● Более подробную информацию,
относящуюся к вашему типу
автомобиля, можно найти на обороте
данного руководства.
94
Page 95
Fitting Kit
RU
K716W
● Затяните регулировочный винт до 3Nm /
2.2 ft lb.
● Снимите пластиковый зажимной блок,
обхватив ножки поперечины пальцами и
с усилием нажимая большими пальцами
на зажимной блок, пока он не выпадет с
тыльной стороны ножек.
● Возьмите пластиковый внутренний блок
и вставте его в упор поперечной балки.
95
Page 96
Fitting Kit
Установка
RU
K716W
● Откройте или снимите крышки со
штатных мест установки багажника на
автомобиле.
● Храните лишние компоненты багажника
в надёжном месте так как они позже
могут вам понадобится
● Буквы ссылаются на номер выбитый на
зажиме.
● Номер Зажима:
A = 239A
B = 241A
● Зацепите скобы за установочные крючки
на автомобиле
96
Page 97
Fitting Kit
RU
K716W
● Положите резиновые подкладки на
скобы
● Повторите действие на другом конце.
● Номер детали находится на нижней
поверхности резиновой подкладки
● Буквами обозначены номера деталей
● Номер Резиновой Подкладки:
A = 296
B = 297
97
Page 98
Fitting Kit
RU
K716W
● Поместите подкладки на крышу кузова,
как показано на схеме. Болты должны
проходить вертикально через
квадратное отверстие в подкладке.
● Наденьте основание поперечной дуги на
болт скобы.
● Плотно закрутите пластиковую
регулировочную ручку. Деталь крепится
гайкой наружу.
98
Page 99
Fitting Kit
RU
K716W
● Когда ручка затянута, она должна
находится в положении идентичном
показанному на картинке
● Повторите действие на другом конце.
● Проверьте, что багажник надежно
установлен на автомобиле
● Используйте ключи чтобы установить и
закрыть крышки багажника
● Используйте ключи чтобы снять крышки
багажника
99
Page 100
Fitting Kit
RU
K716W
● Используйте шестигранную отвертку
чтобы открутить регулировочный винт.
Около 10-ти оборотов.
● Держите регулировочный винт нажатым
и потяните упоры поперечных балок на
себя. Полное описание регулировки
упоров описано в инструкции багажника.
● Постарайтесь отрегулировать упоры так
чтобы они были расположенны на
одинаковом расстоянии от краёв балки.
● Полностью выкрутите винт зажима.
100
Loading...
