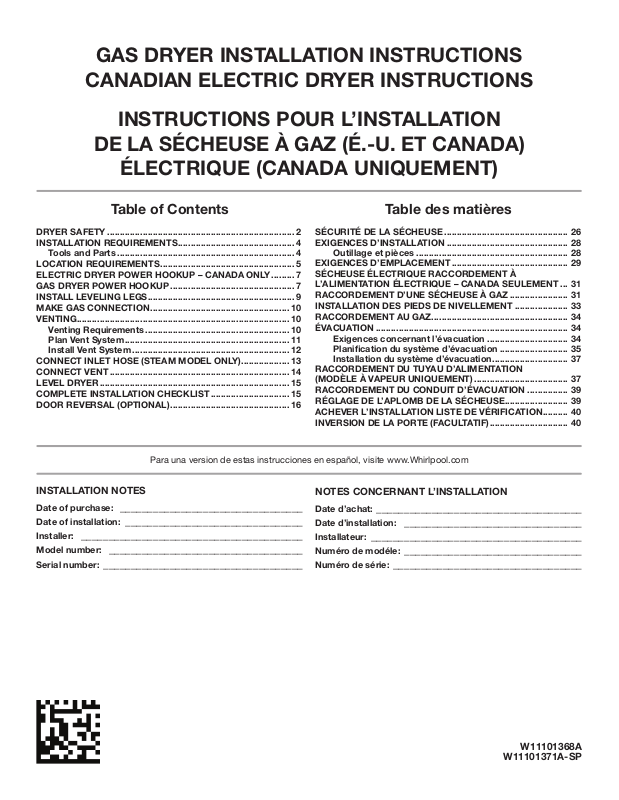

Whirlpool YWED85HEFW2, YMED5500FC2, YWED92HEFW2, YWED92HEFU2, YWED92HEFC2 Installation Guide [fr, en]

GAS DRYER INSTALLATION INSTRUCTIONS

CANADIAN ELECTRIC DRYER INSTRUCTIONS

INSTRUCTIONS POUR L’INSTALLATION

DE LA SÉCHEUSE À GAZ (É.-U. ET CANADA)

ÉLECTRIQUE (CANADA UNIQUEMENT)

Table of Contents

DRYER SAFETY .......................................................................... 2

INSTALLATION REQUIREMENTS .............................................. 4

Tools and Parts ...................................................................... 4

LOCATION REQUIREMENTS ..................................................... 5

ELECTRIC DRYER POWER HOOKUP – CANADA ONLY ......... 7

GAS DRYER POWER HOOKUP ................................................. 7

INSTALL LEVELING LEGS ..........................................................9

MAKE GAS CONNECTION ....................................................... 10

VENTING .................................................................................... 10

Venting Requirements ......................................................... 10

Plan Vent System ................................................................. 11

Install Vent System .............................................................. 12

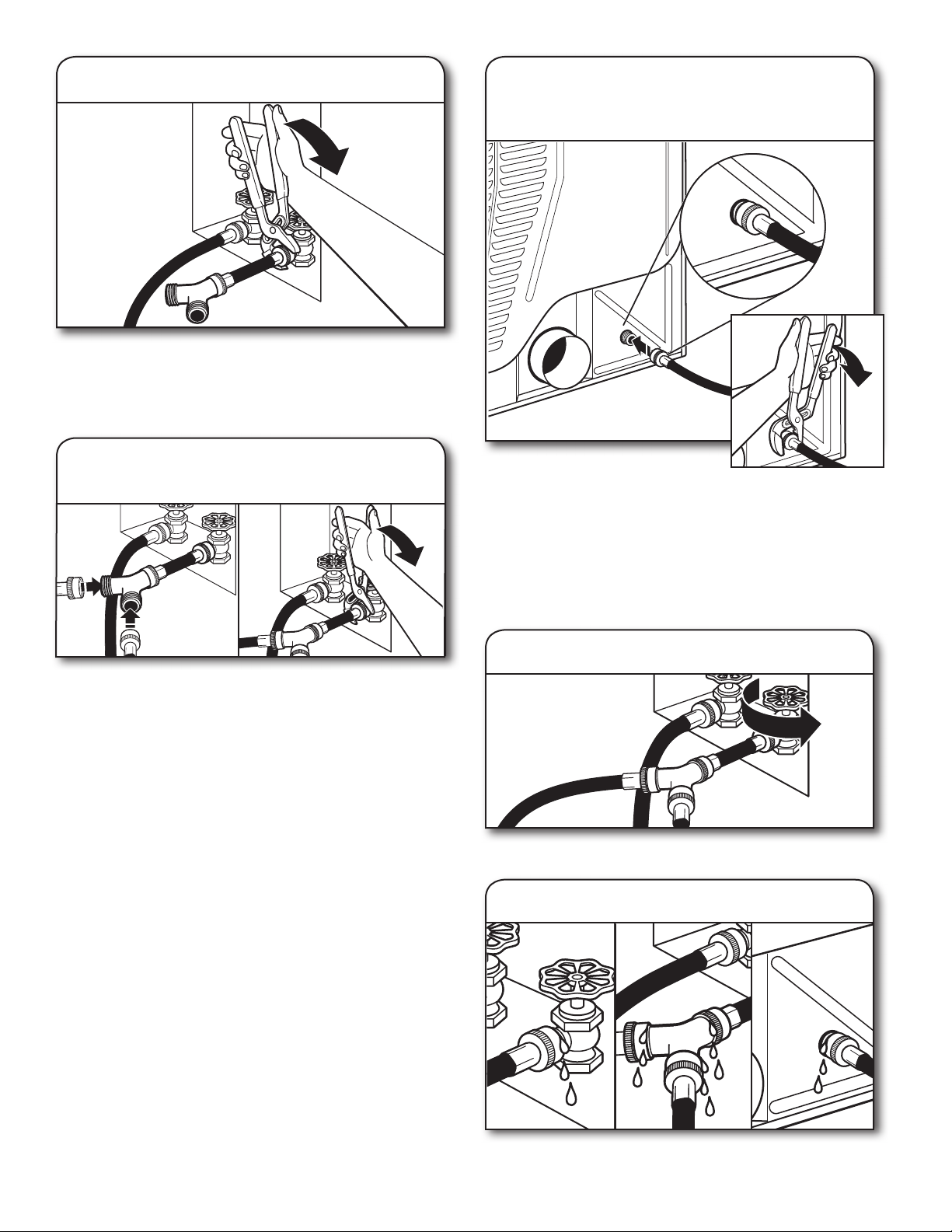

CONNECT INLET HOSE (STEAM MODEL ONLY)................... 13

CONNECT VENT ....................................................................... 14

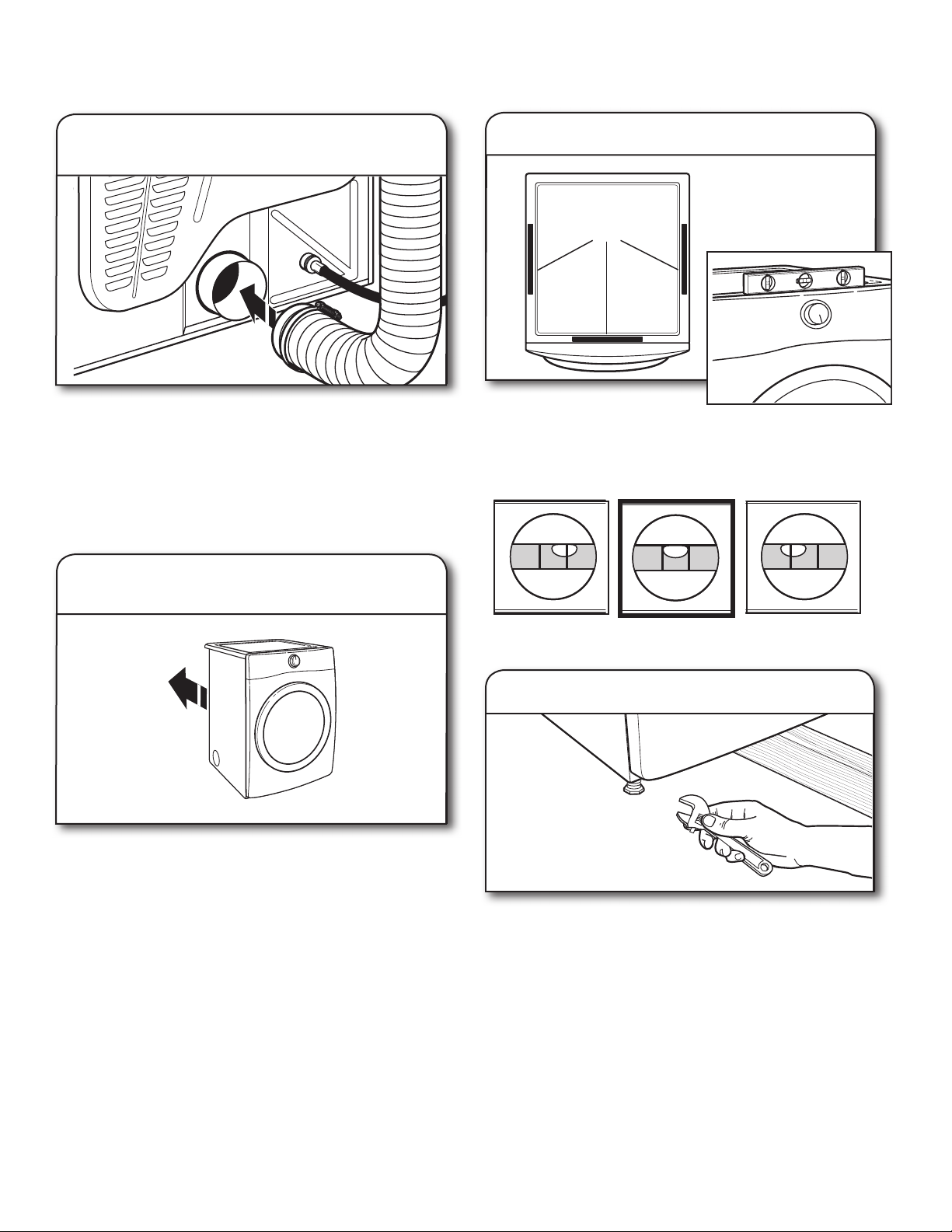

LEVEL DRYER ........................................................................... 15

COMPLETE INSTALLATION CHECKLIST ............................... 15

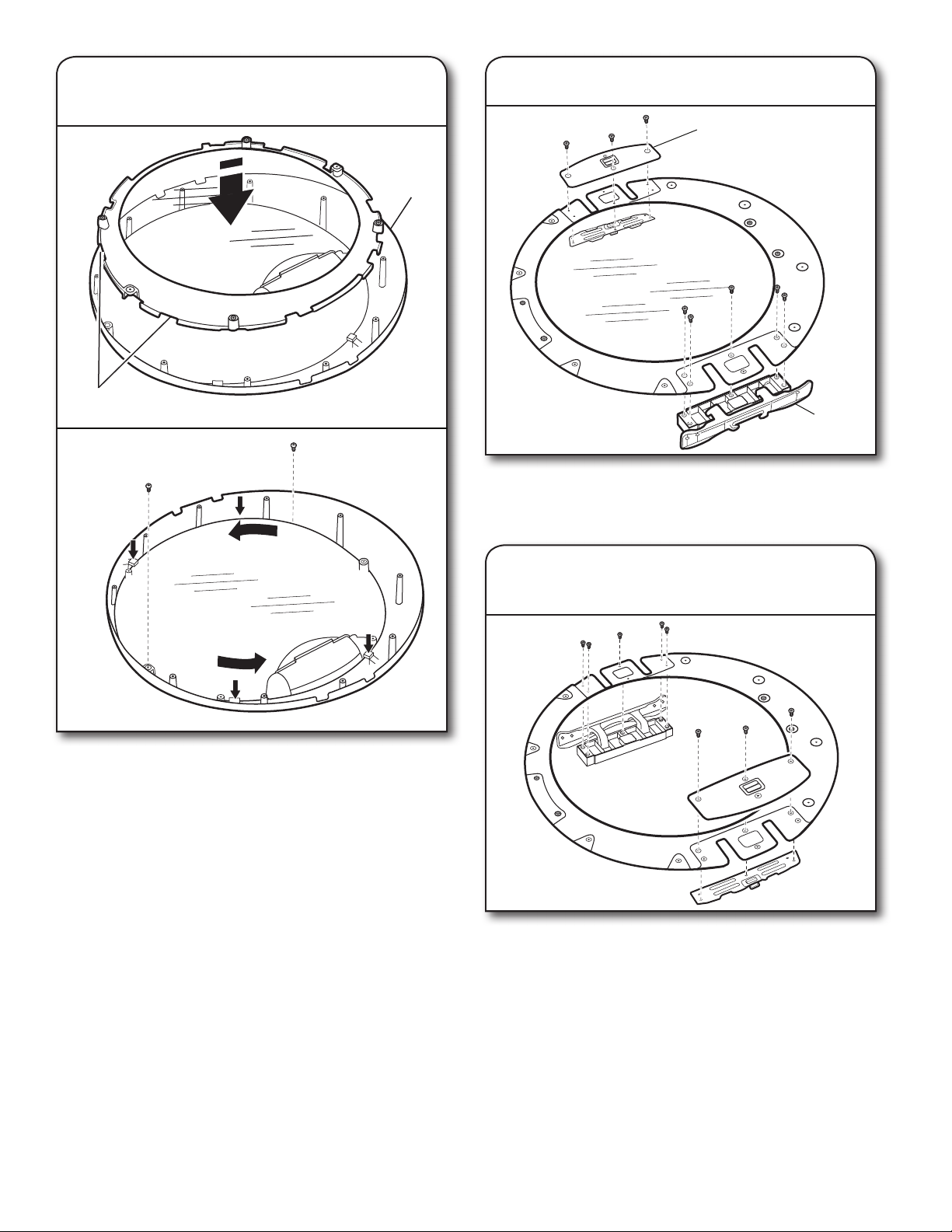

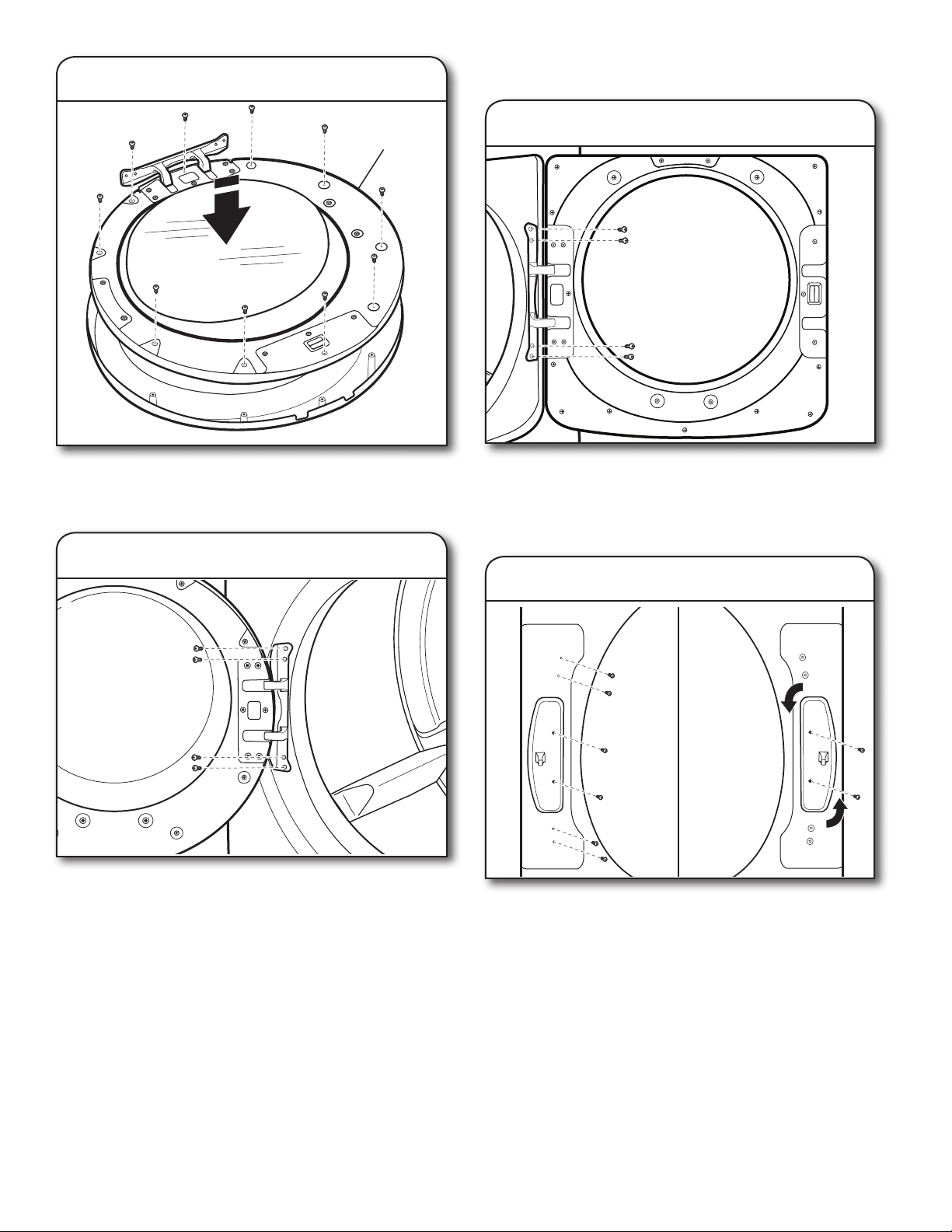

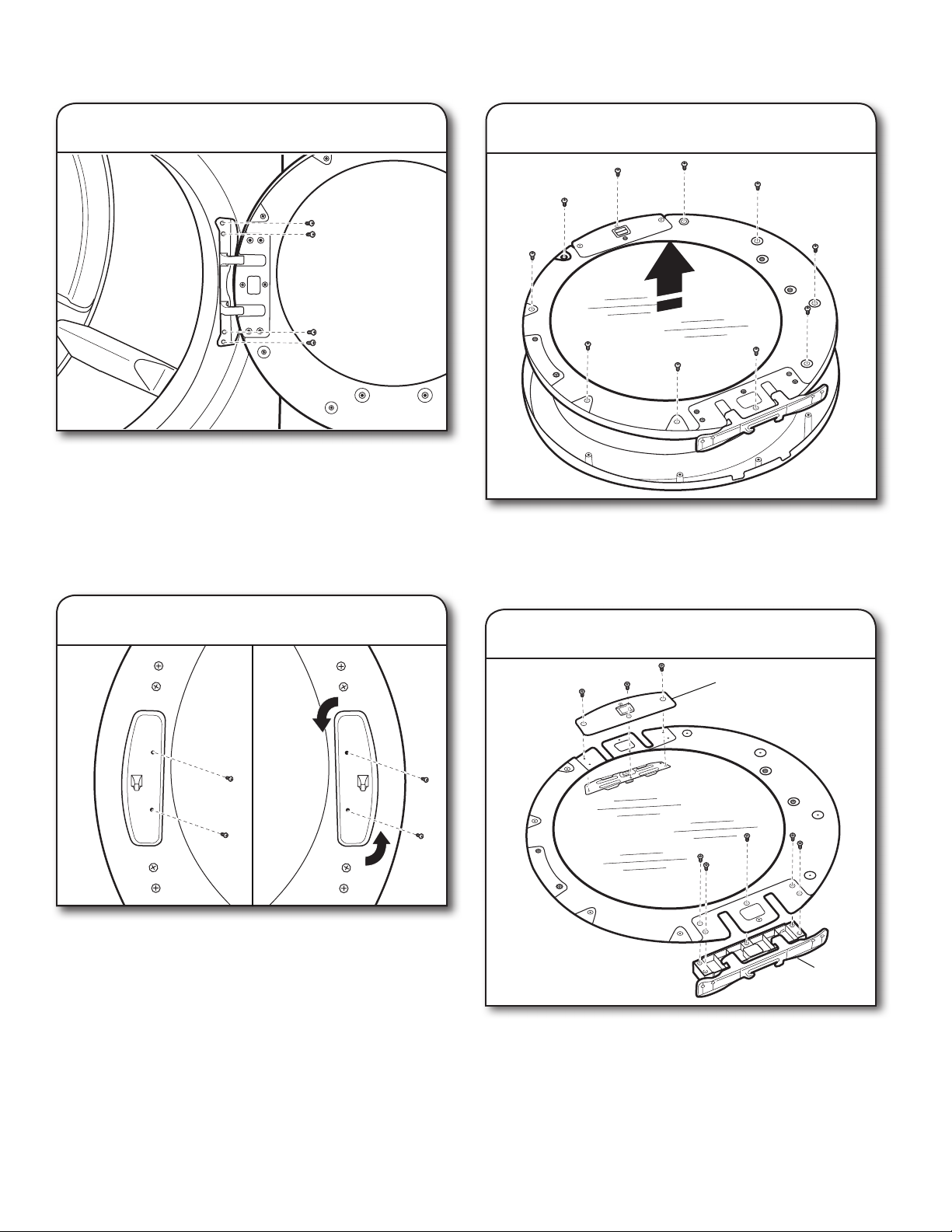

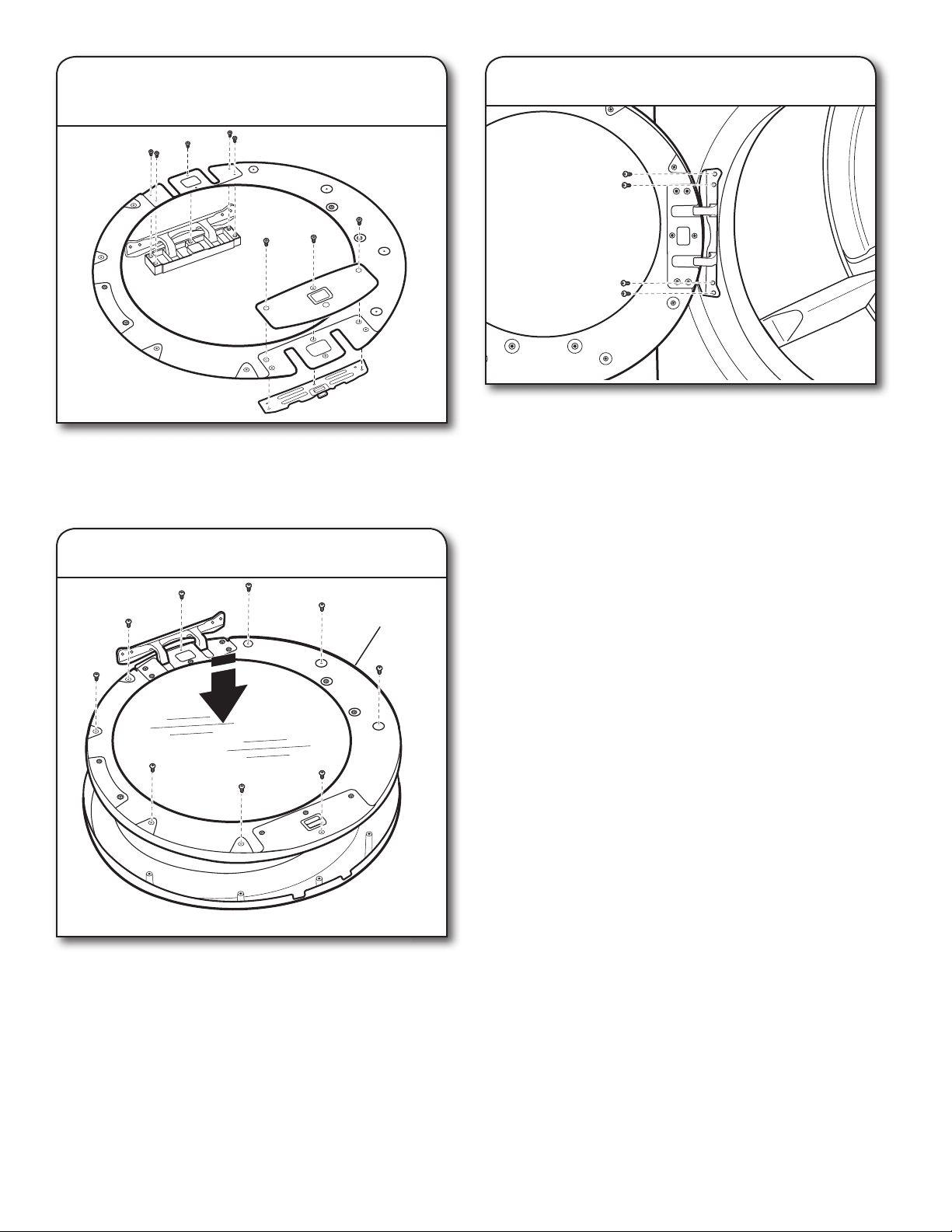

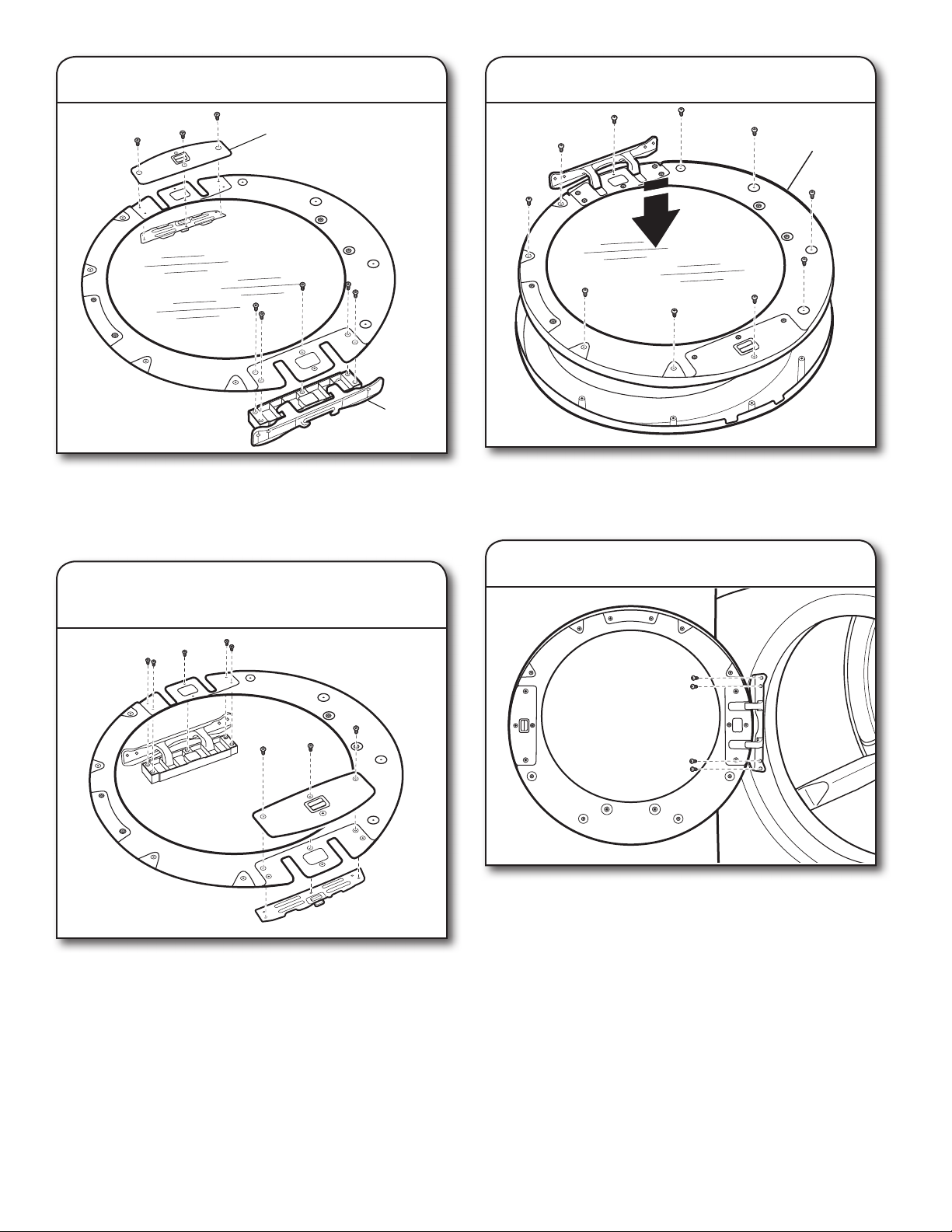

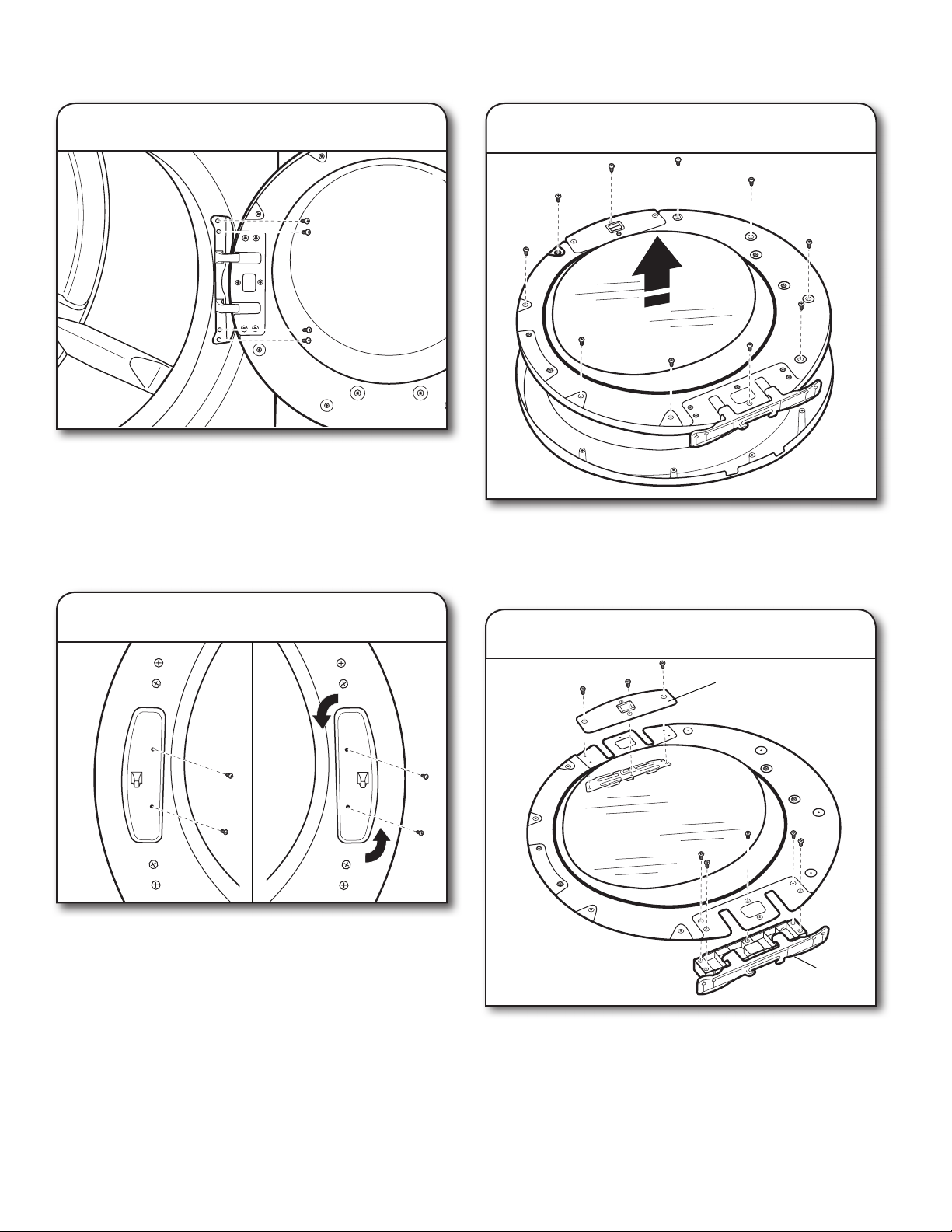

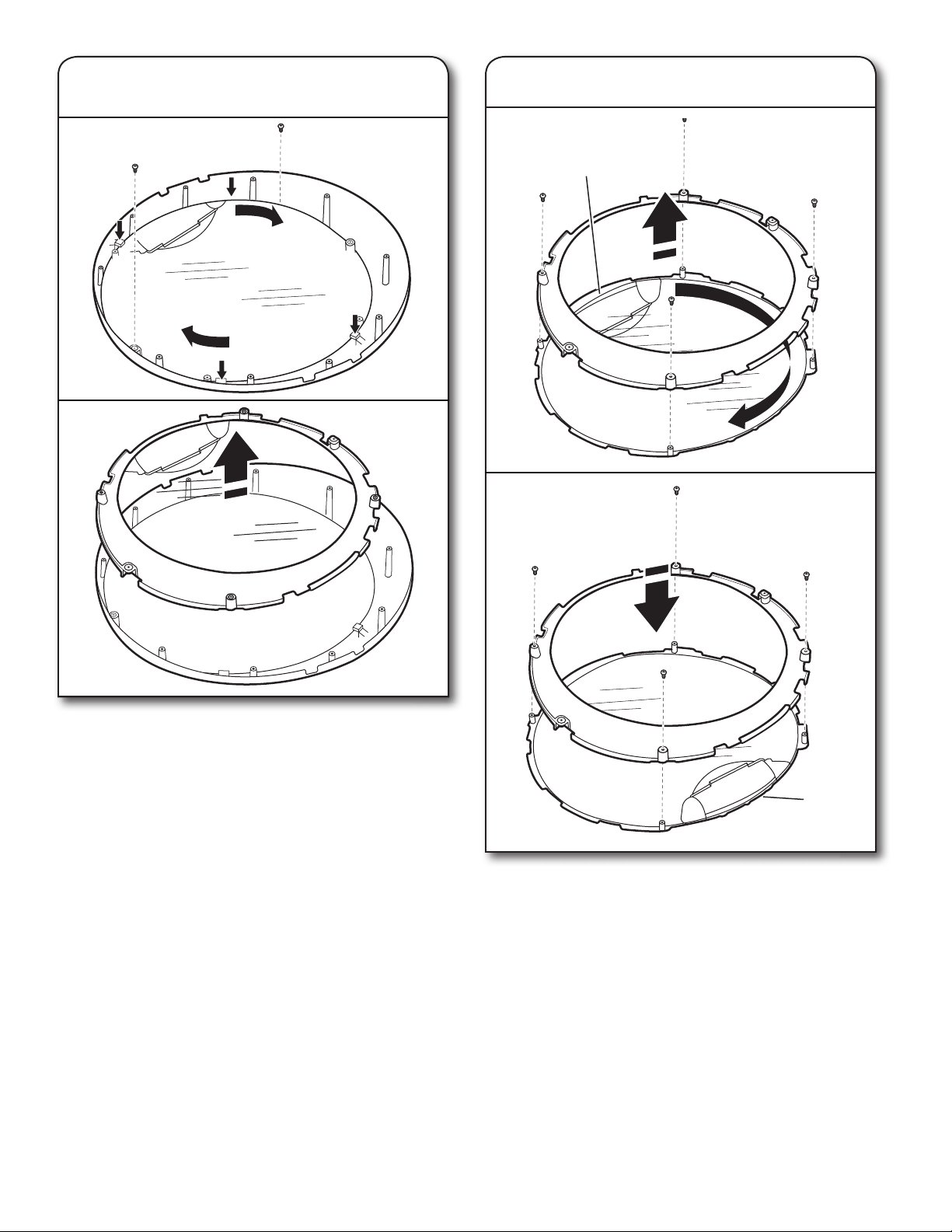

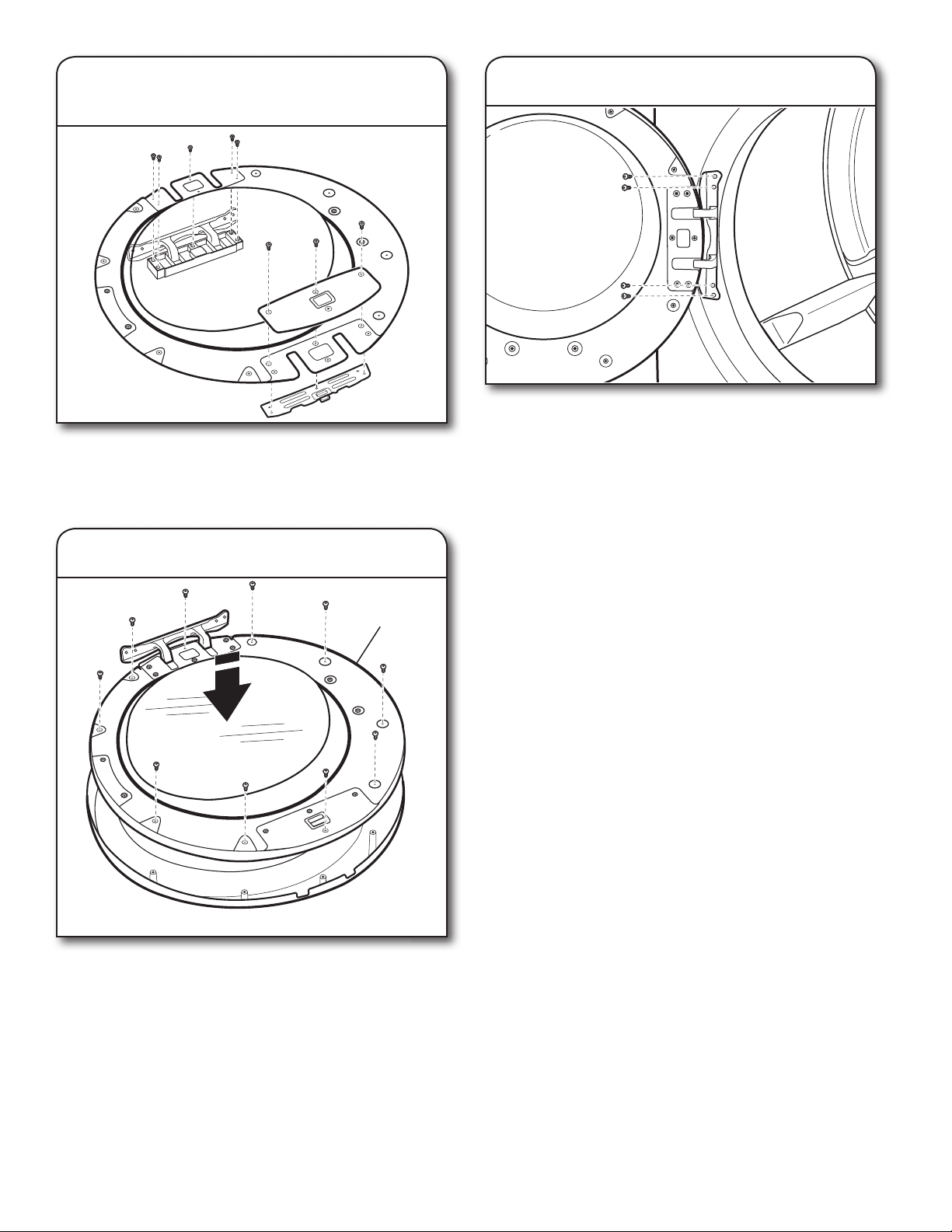

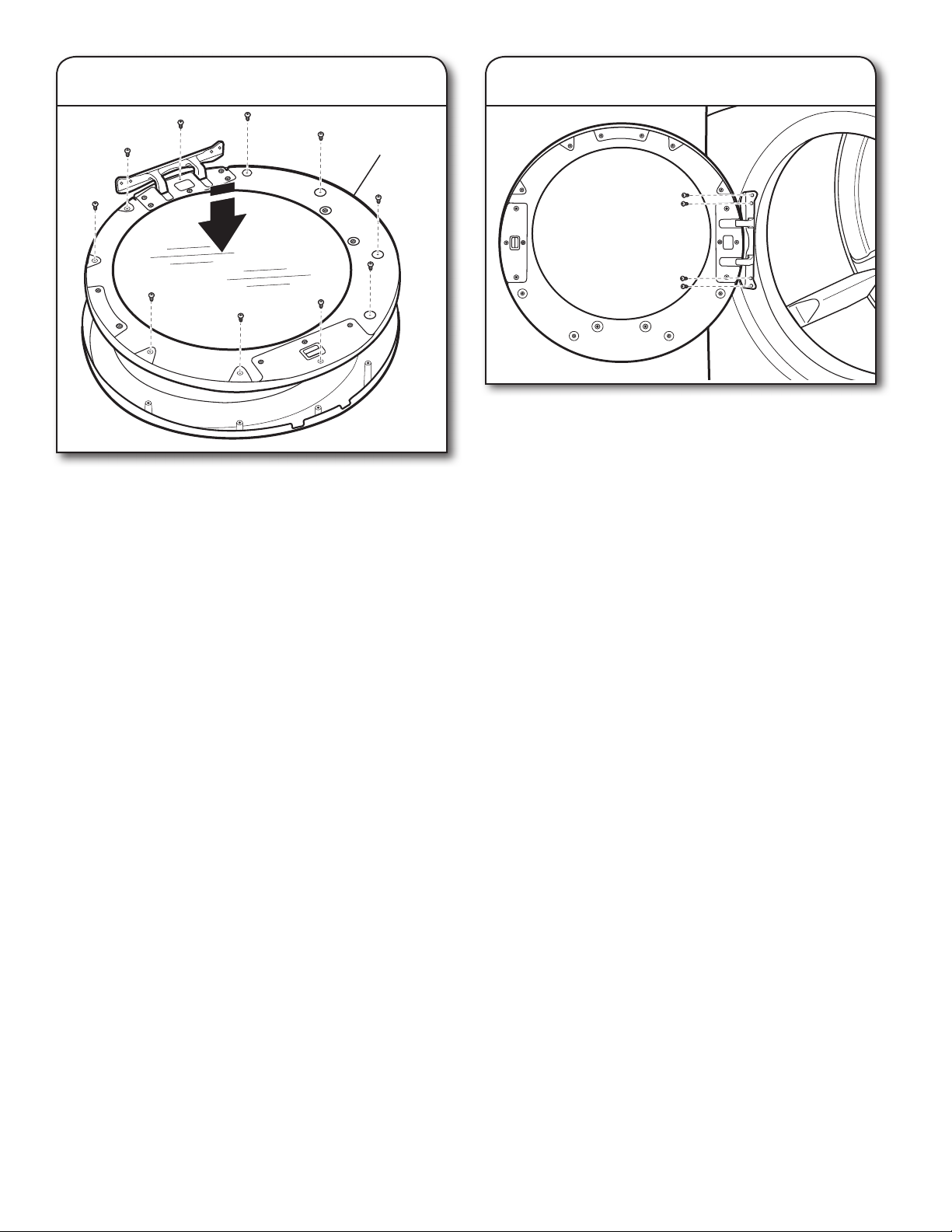

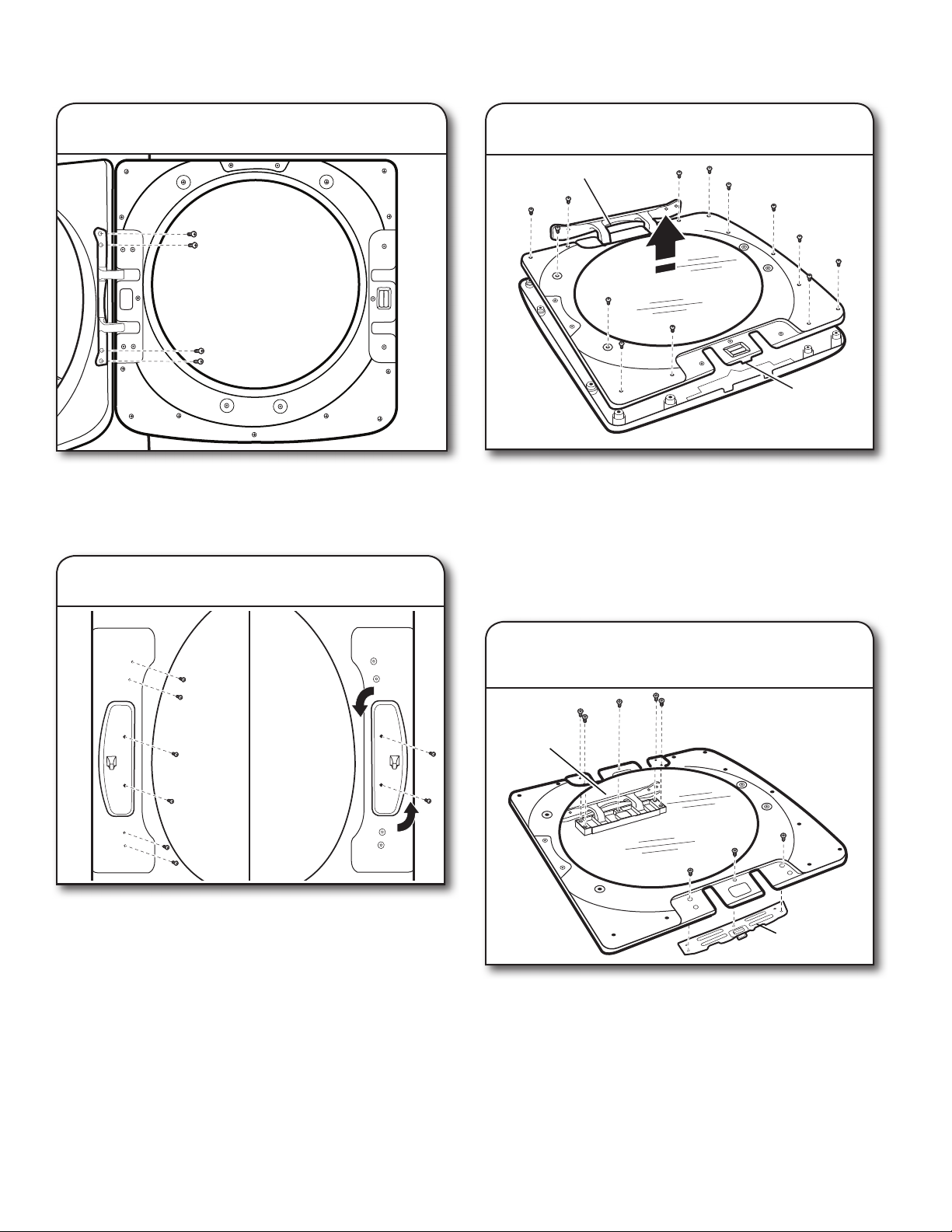

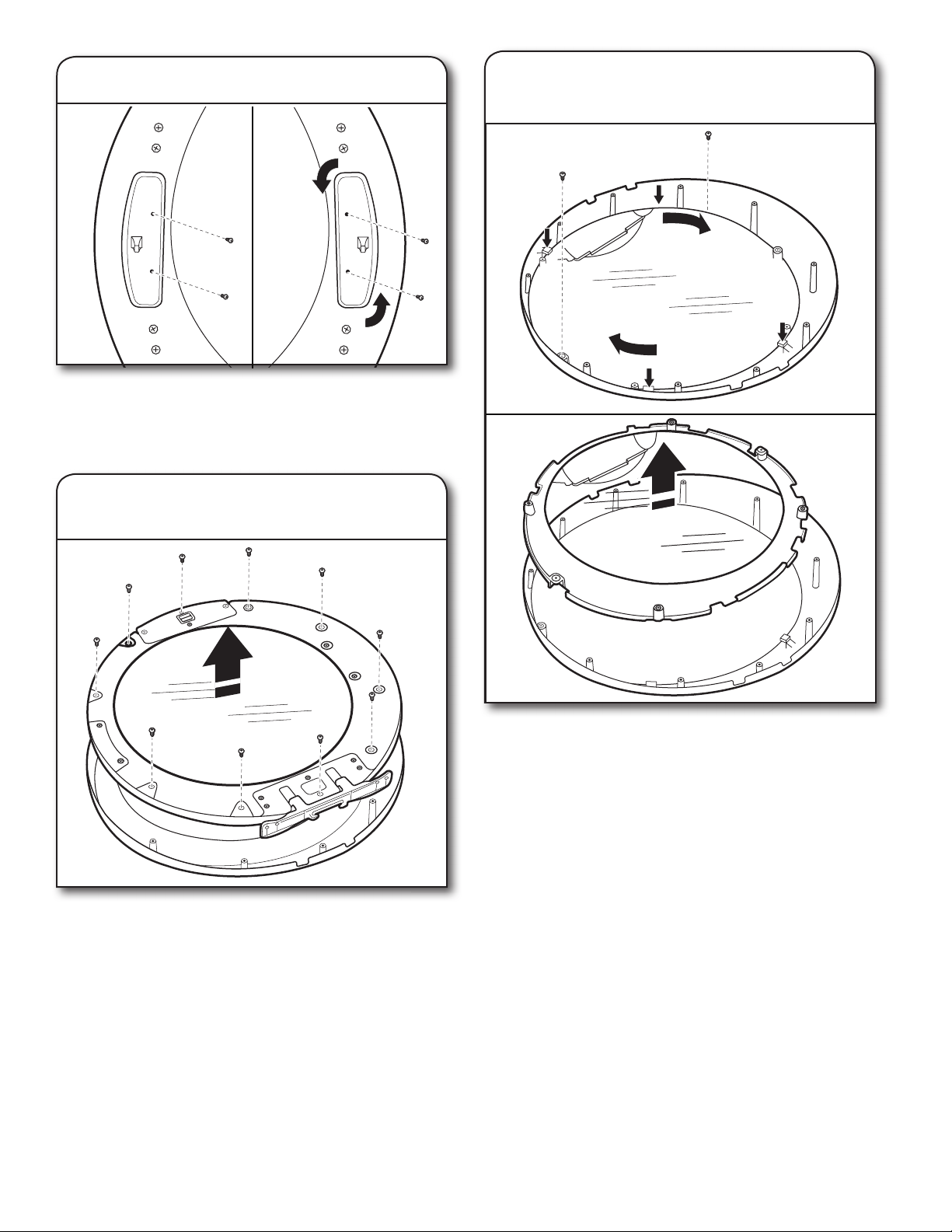

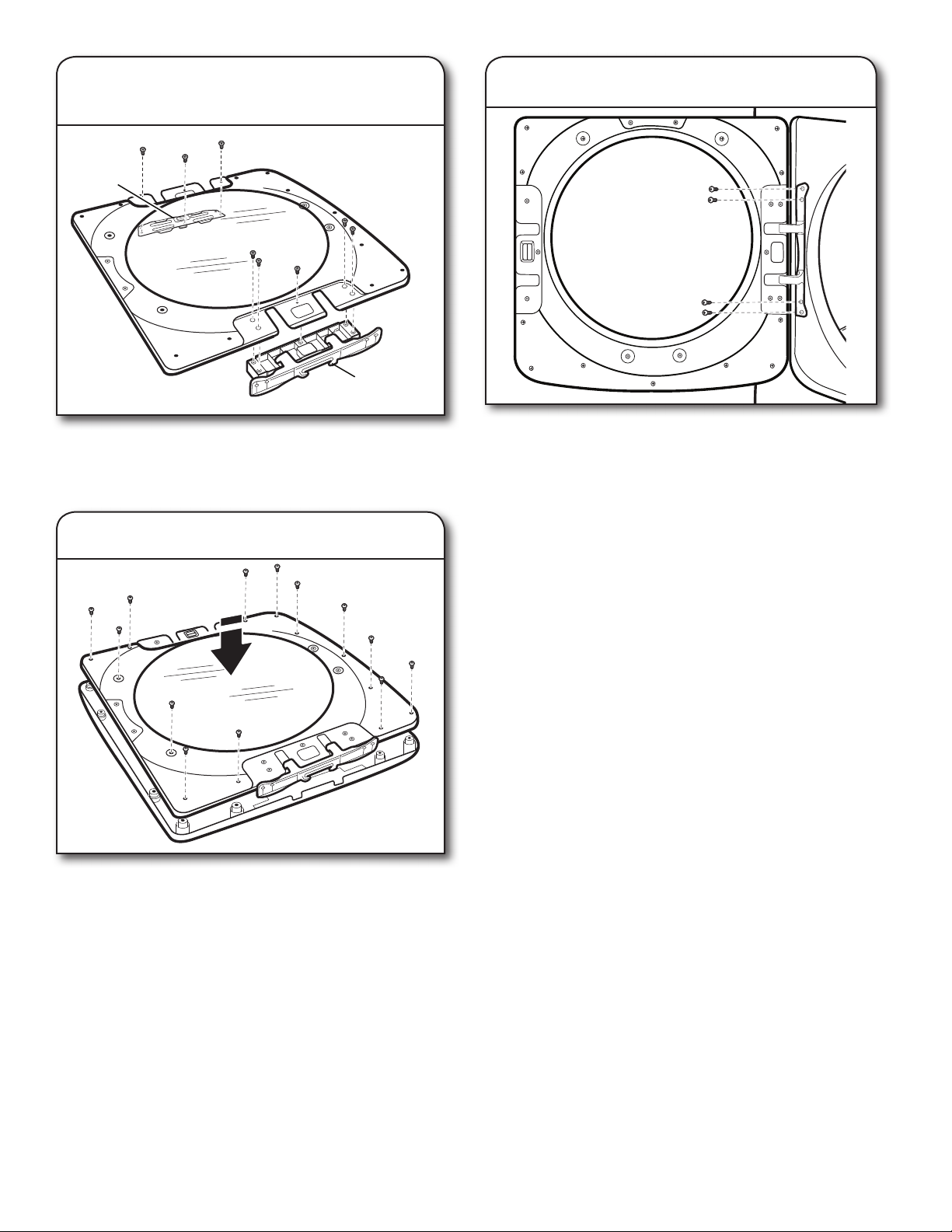

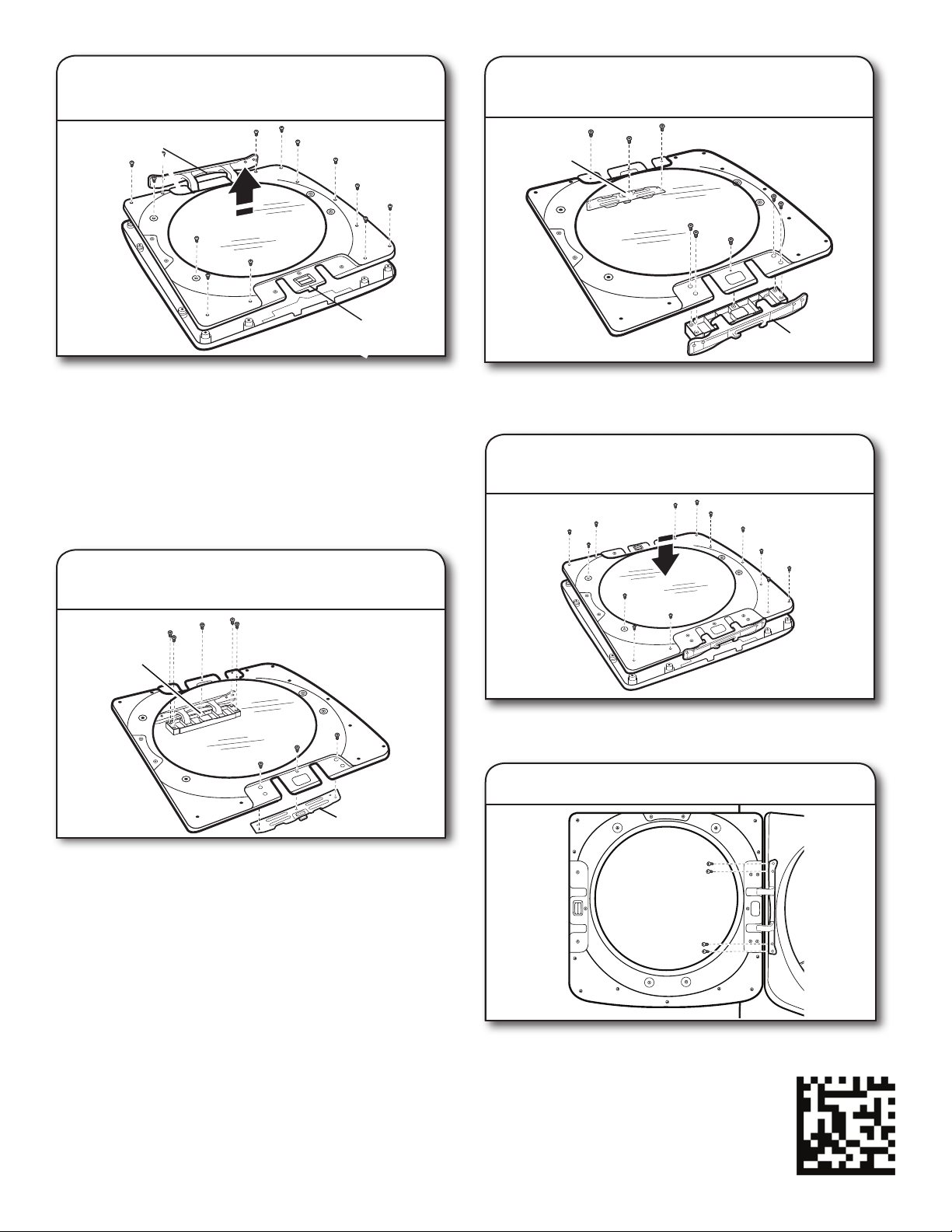

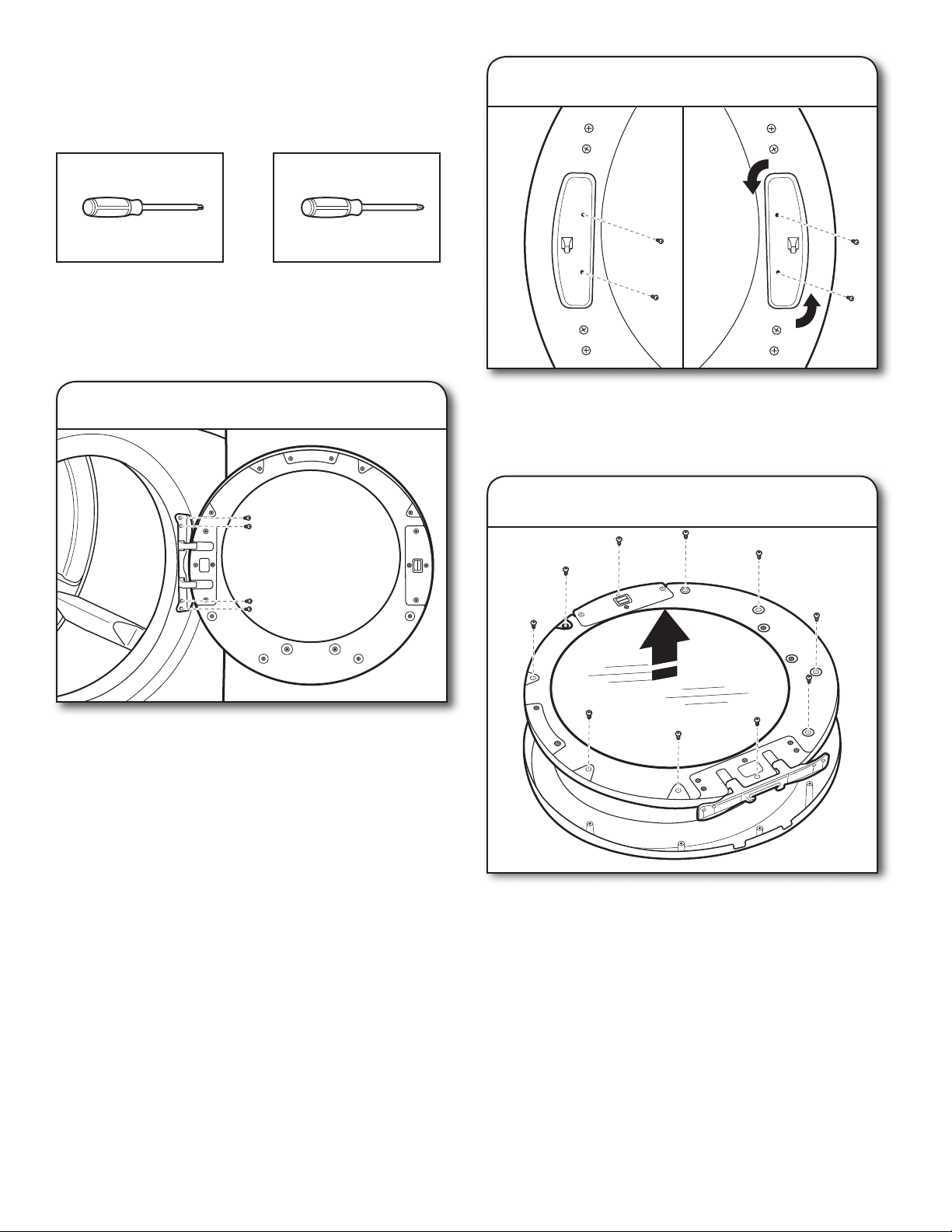

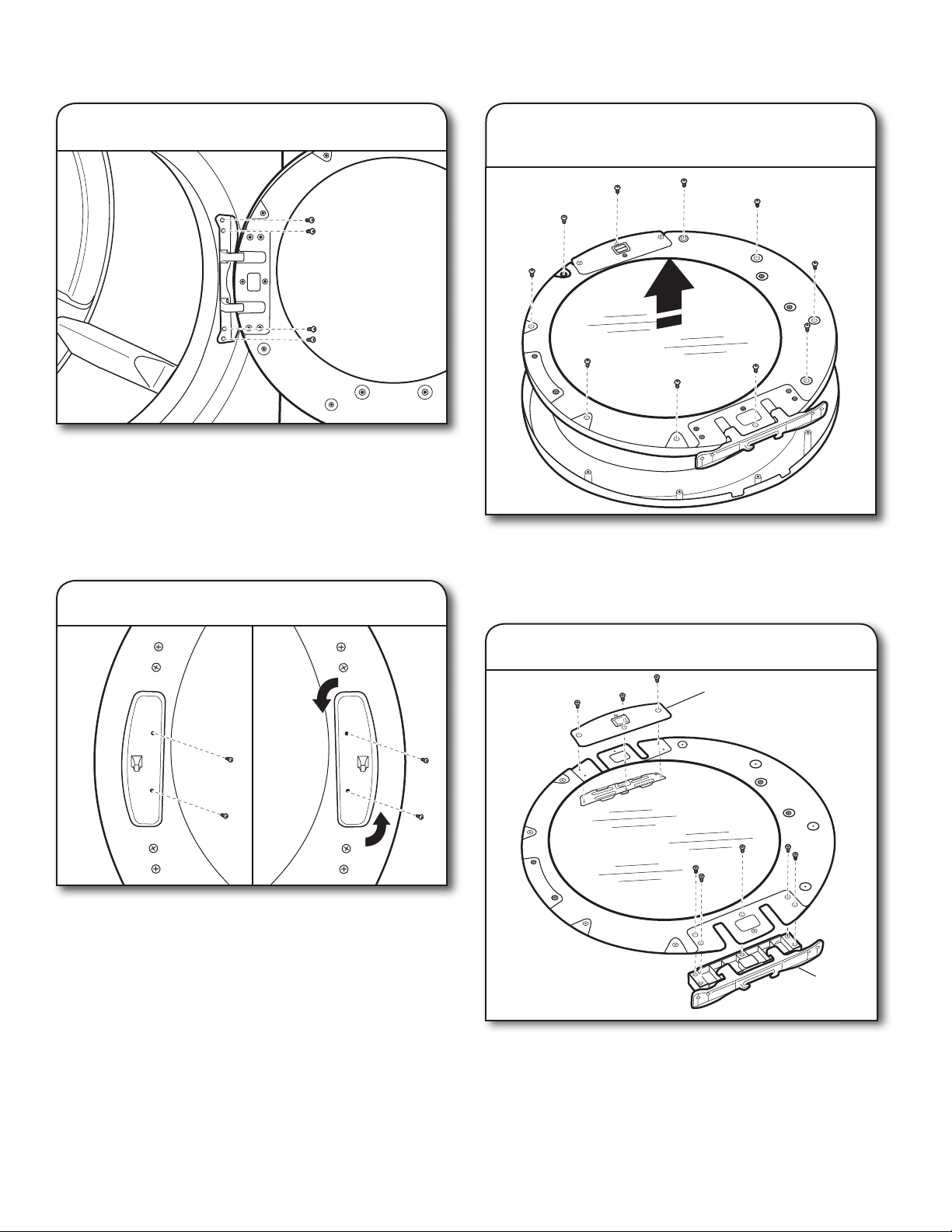

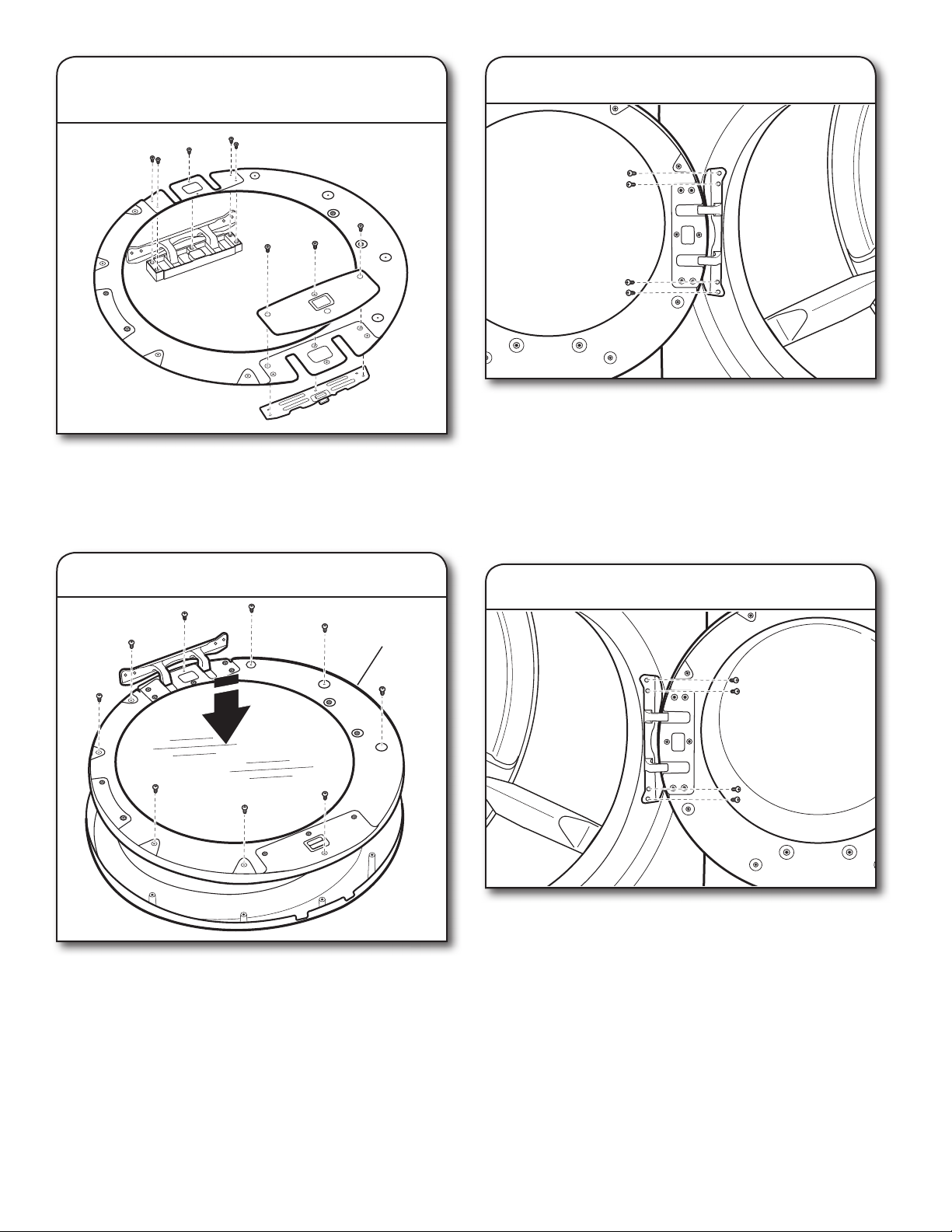

DOOR REVERSAL (OPTIONAL) ............................................... 16

Para una version de estas instrucciones en español, visite www.Whirlpool.com

INSTALLATION NOTES

Date of purchase: _________________________________
Date of installation: ________________________________
Installer: ________________________________________
Model number: ___________________________________
Serial number: ____________________________________

Table des matières

SÉCURITÉ DE LA SÉCHEUSE ................................................. 26

EXIGENCES D’INSTALLATION ................................................ 28

Outillage et pièces ............................................................ 28

EXIGENCES D’EMPLACEMENT .............................................. 29

SÉCHEUSE ÉLECTRIQUE RACCORDEMENT À
L’ALIMENTATION ÉLECTRIQUE – CANADA SEULEMENT ... 31

RACCORDEMENT D’UNE SÉCHEUSE À GAZ ....................... 31

INSTALLATION DES PIEDS DE NIVELLEMENT ..................... 33

RACCORDEMENT AU GAZ ...................................................... 34

ÉVACUATION ............................................................................ 34

Exigences concernant l’évacuation ................................ 34

Planication du système d’évacuation ........................... 35

Installation du système d’évacuation .............................. 37

RACCORDEMENT DU TUYAU D’ALIMENTATION

(MODÈLE À VAPEUR UNIQUEMENT) ..................................... 37

RACCORDEMENT DU CONDUIT D’ÉVACUATION ................ 39

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE......................... 39

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION .......... 40

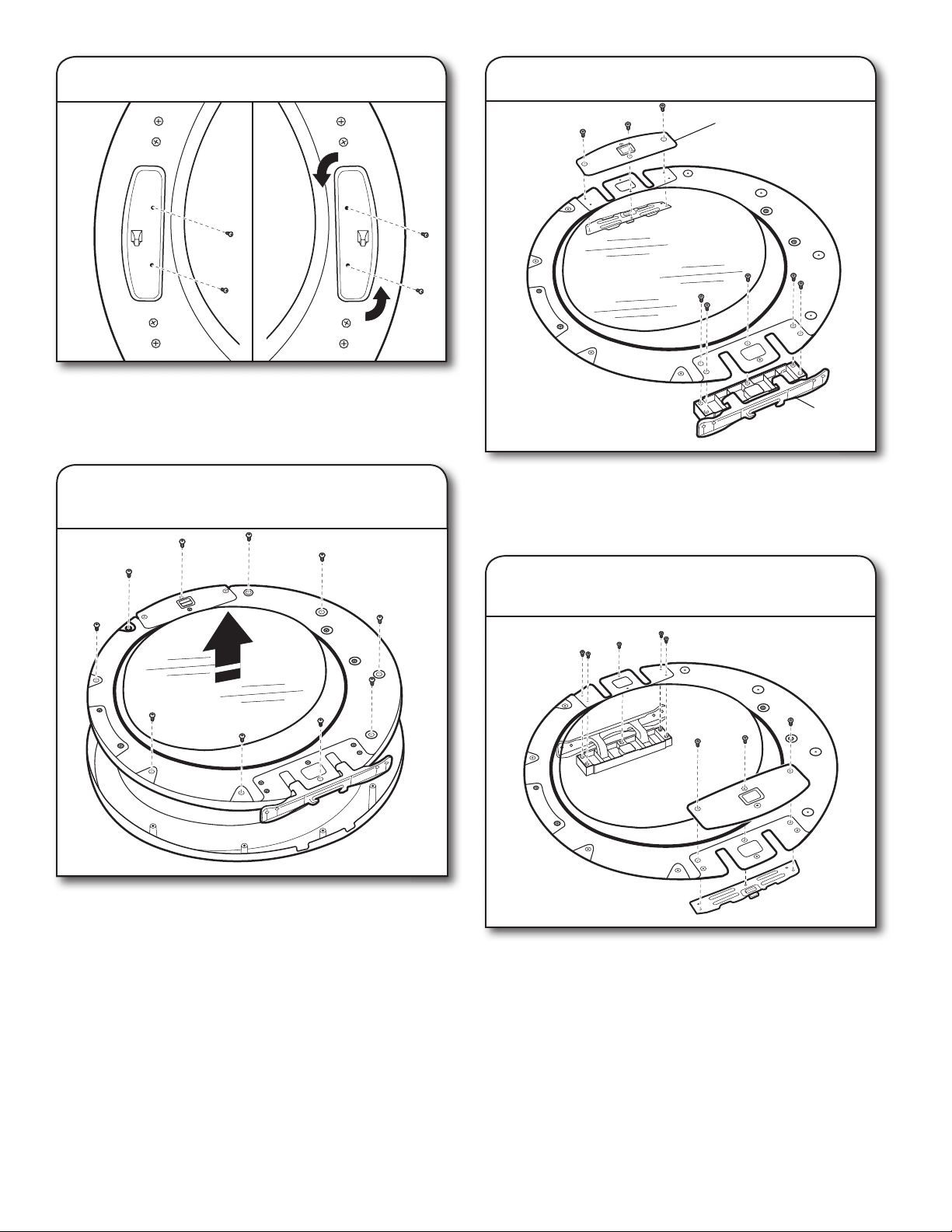

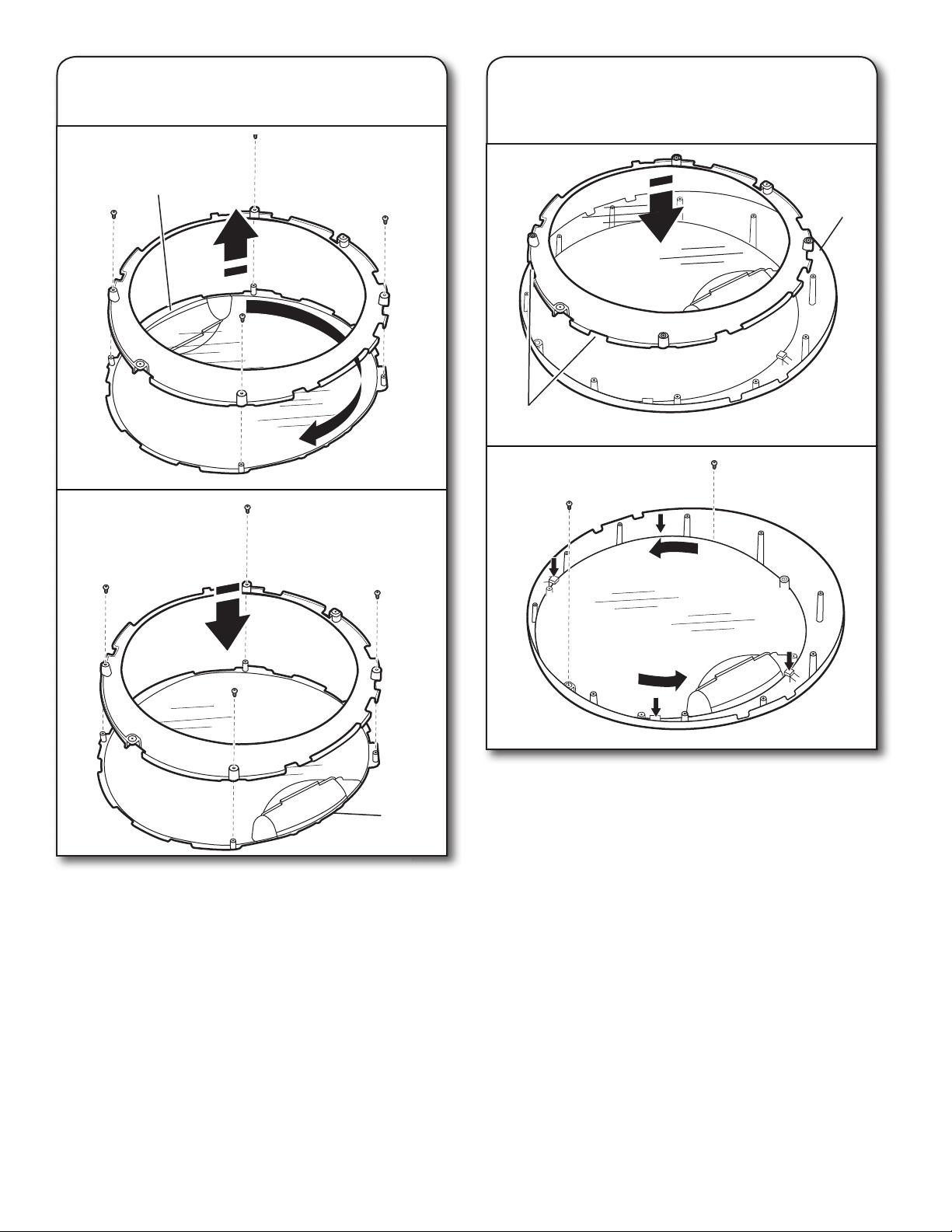

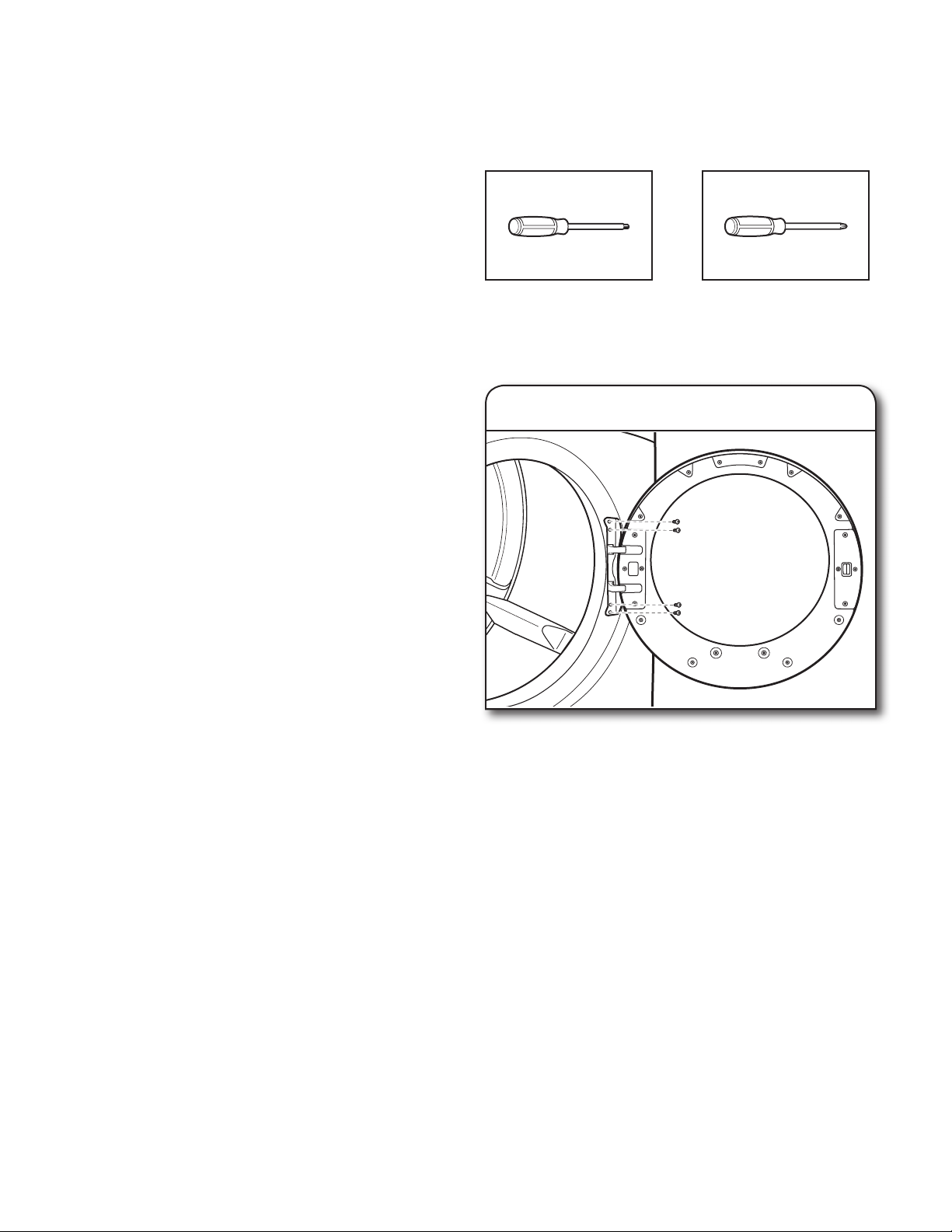

INVERSION DE LA PORTE (FACULTATIF) ............................... 40

NOTES CONCERNANT L’INSTALLATION

Date d’achat: _____________________________________
Date d’installation: ________________________________
Installateur: ______________________________________
Numéro de modéle: ________________________________
Numéro de série: __________________________________

W11101368A

W11101371A-SP

DRYER SAFETY

2

WARNING:

FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property

damage.

–

Do not store or use gasoline or other ammable vapors and liquids in the vicinity of this
or any other appliance.

–

WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.

•

Do not touch any electrical switch; do not use any phone in your building.

•

Clear the room, building, or area of all occupants.

•

Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s

•

instructions.
If you cannot reach your gas supplier, call the re department.

•

–

Installation and service must be performed by a qualied installer, service agency, or
the gas supplier.

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas
Code, ANSI Z223.1/NFPA 54, or the Natural Gas and Propane Installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA 70, or the Canadian Electrical Code, Part 1, CSA C22.1.

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by

the State of Massachusetts.

■ Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

■ A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).

3

INSTALLATION REQUIREMENTS

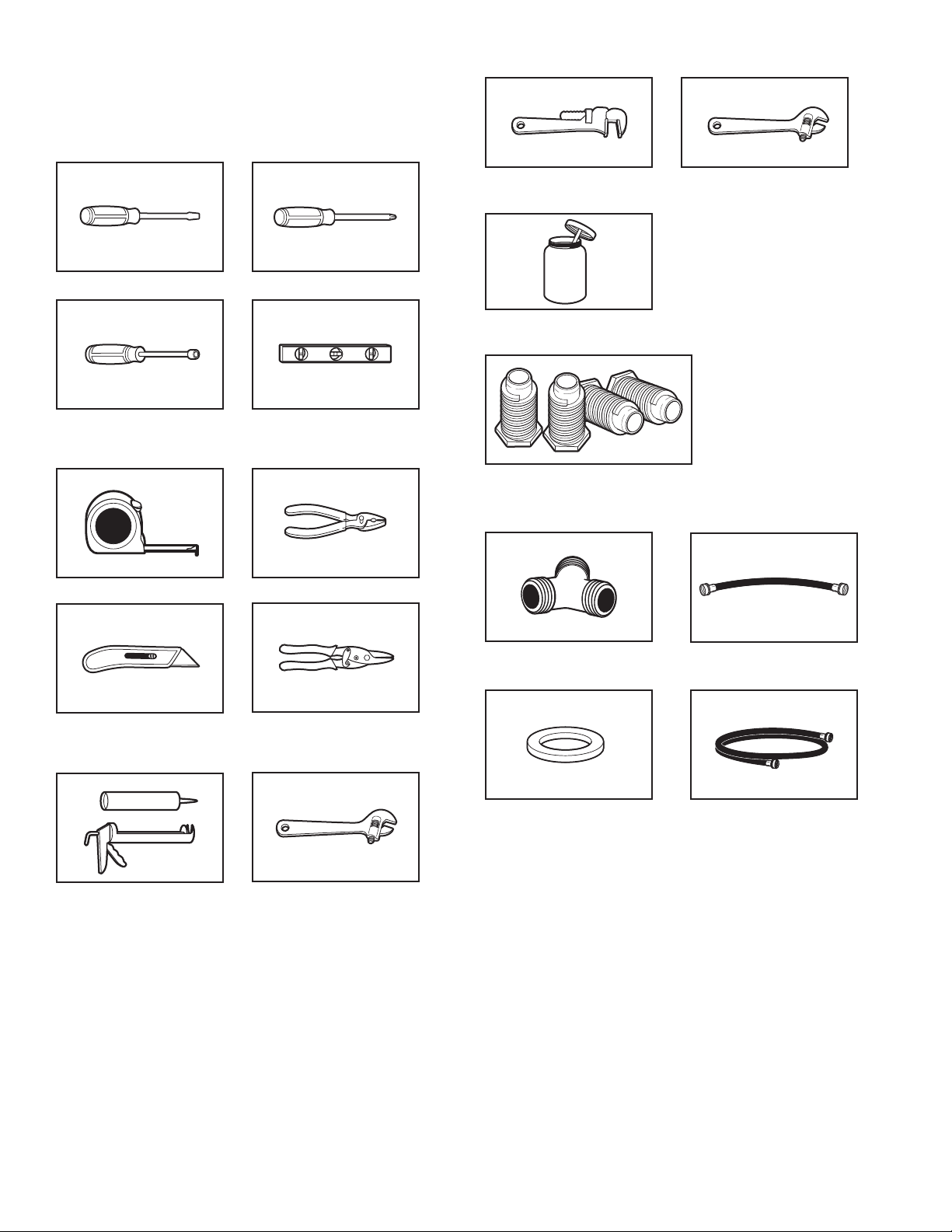

Tools and Parts

Gather the required tools and parts before starting installation.

Tools needed for all installations:

Tools needed for gas installations:

Flat-blade screwdriver #2 Phillips screwdriver

1/4" (6 mm) and
5/16" (8 mm) nut driver
(recommended)

Tape measure Pliers

Level

8" (203 mm) or 10"
(254 mm) pipe wrench

Pipe-joint compound

resistant to propane gas

8" (203 mm) or 10"
(254 mm) adjustable wrench
(for gas connections)

Parts supplied (all models):

Leveling legs (4)

Parts needed (steam models):

Utility knife

Caulking gun and
compound (new vent
installations)

Tin snips (new vent
installations)

Adjustable wrench that
opens to 1" (25 mm) or
hex-head socket wrench

“Y” connector

Rubber washer

Parts package is located in dryer drum. Check that all parts
are included.

NOTE: Do not use leveling legs supplied with dryer if installing
with a pedestal or a stack kit.

2' (0.6 m) inlet hose

5' (1.52 m) inlet hose

Parts needed (not supplied with dryer):

■ Vent clamps

■ Vent elbows and vent work

4

Additional parts may be required, depending on your installation.
Check local codes. Check existing electrical supply and venting.
Read “Electrical Requirements” and “Venting Requirements”
before purchasing parts.

Optional Equipment (not supplied with dryer):

Refer to your Use and Care Guide for information about
accessories available for your dryer.

LOCATION REQUIREMENTS

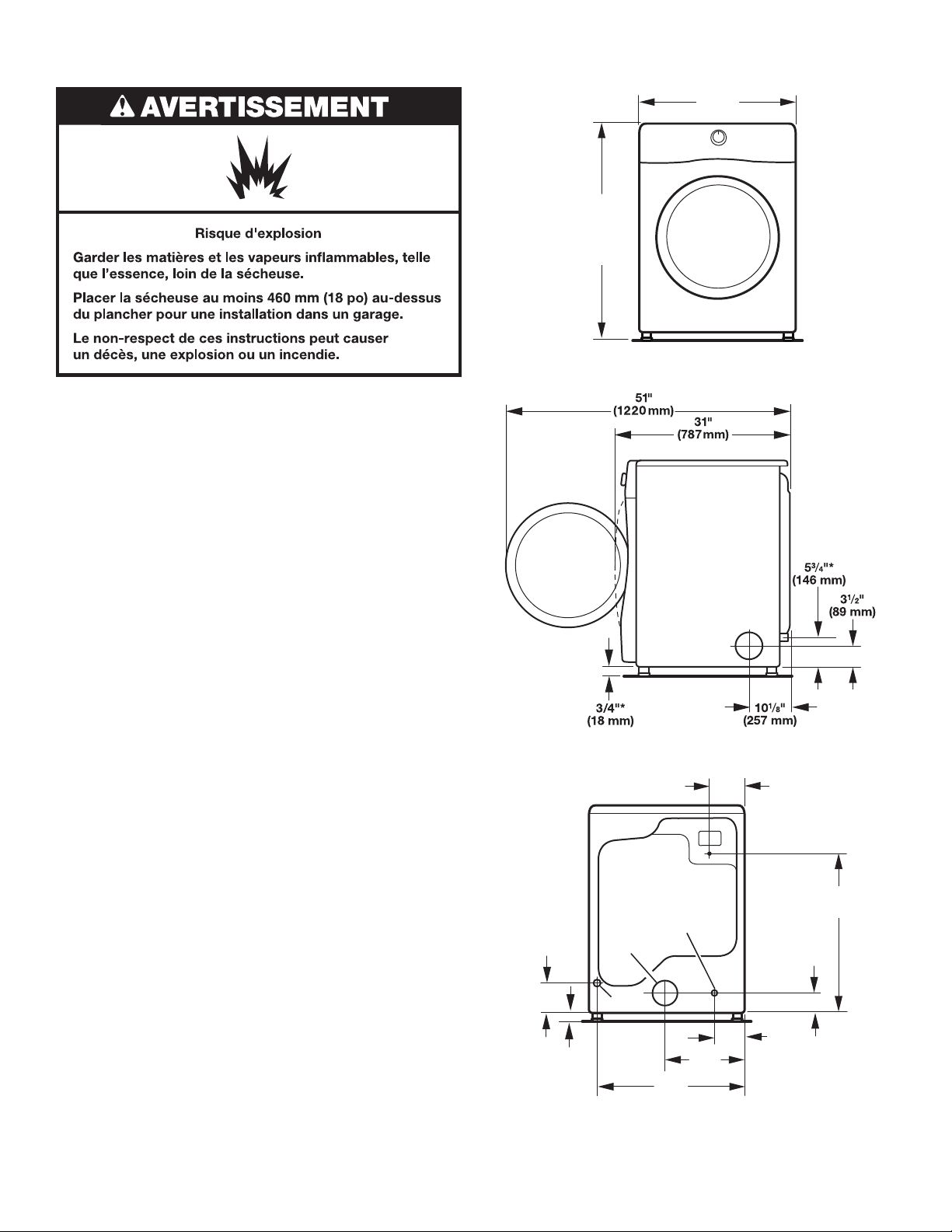

DRYER DIMENSIONS

Front view:

383/4" Min.

(984 mm)

39" Max.

(990 mm)

Side view:

27"

(686 mm)

You will need:

■ A location allowing for proper exhaust installation.

See “Venting Requirements.”

■ A separate 15- or 20-amp circuit for a gas dryer or 30-amp

circuit for an electric dryer.

■ If using power supply cord, a grounded electrical outlet

located within 2 ft. (610 mm) of either side of dryer.
See “Electrical Requirements.”

■ Floor must support dryer weight of 200 lbs. (90.7 kg).

Also consider weight of companion appliance.

■ Cold water faucets located within 4 ft. (1.2 m) of the water

ll valves, and water pressure of 20–120 psi (138–827 kPa).
You may use your washer’s water supply by purchasing the
necessary parts noted in “Parts needed.”

■ Level oor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended
Dryer Feet Kit, Part Number 279810. If not level, clothes
may not tumble properly and automatic sensor cycles may
not operate correctly.

■ For garage installation, place dryer at least 18" (460 mm)

above oor. If using a pedestal, you will need 18" (460 mm)
to bottom of dryer.

■ The dryer must not be installed or stored in an area where

it will be exposed to water and/or weather.

IMPORTANT: Do not operate, install, or store dryer where
it will be exposed to water, weather, or at temperatures below
40°F (4°C). Lower temperatures may cause dryer not to
shut off at end of automatic sensor cycles, resulting in longer
drying times.

Back view:

53/4"*

(146 mm)

Vent

Gas

Water inlet

(Steam Models Only)

*Approx. measurement

61/4"

(159 mm)

7

29

/8"*

(759 mm)

1

/2"*

3

(89 mm)

1

/8"*

6

3/4"*

(18 mm)

(365 mm)

253/4"

(654 mm)

14

3

/8"

(156 mm)

*Approx. measurement

NOTE: Most installations require a minimum of 5" (127 mm)
clearance behind dryer for exhaust vent with elbow. See
“Venting Requirements.”

5

Installation Clearances

For each arrangement, consider allowing more space for ease
of installation and servicing, spacing for companion appliances,
and clearances for walls, doors, and oor moldings. Space
must be large enough to allow door to fully open. Add spacing
on all sides of dryer to reduce noise transfer. If a closet door
or louvered door is installed, top and bottom air openings
in door are required.

Check code requirements. Some codes limit, or do not permit,
installation of the dryer in garages, closets, mobile homes, or
sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the
same closet as a dryer.

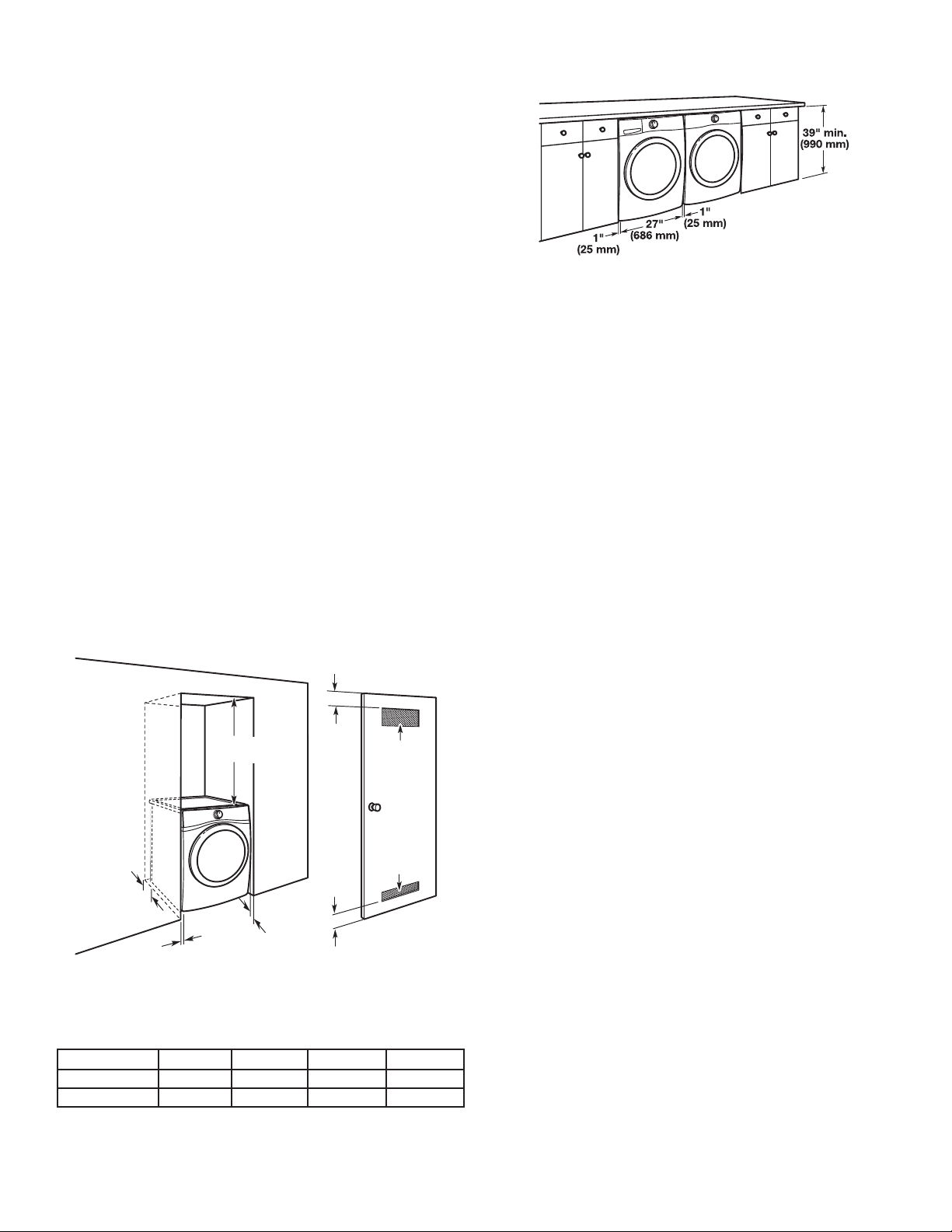

Installation spacing for recessed area
or closet installation

All dimensions show recommended and minimum
spacing allowed.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door,

oor moldings, dryer venting, and gas line.

■ Additional spacing should be considered on all sides

of the dryer to reduce noise transfer.

■ For closet installation with a door, minimum ventilation

openings in the top and bottom of the door are required.
Louvered doors with equivalent ventilation openings
are acceptable.

■ Companion appliance spacing should also be considered.

Recommended installation clearances (dryer only):

Custom under-counter installation:

Mobile home – Additional installation requirements:

This dryer is suitable for mobile home installations.
The installation must conform to the Manufactured
Home Construction and Safety Standard, Title 24 CFR,
Part 3280 (formerly the Federal Standard for Mobile home
construction and Safety, Title 24, HUD Part 280) or Standard
CAN/CSA-Z240 MH.

Mobile home installations require:

■ Metal exhaust system hardware, available for purchase

from your dealer. For further information, see “Assistance
or Service” in your Use and Care Guide.

■ Special provisions must be made in mobile homes to

introduce outside air into dryer. Openings (such as a
nearby window) should be at least twice as large as dryer
exhaust opening.

For mobile home installation of gas dryers:

■ Mobile Home Installation Hold-down Kit Part Number 346764

is available to order. For further information, see “Assistance
or Service” in your Use and Care Guide.

3"

(76 mm)

3"

(76 mm)

48 in.2 min.

(310 cm

24 in.2 min.

(155 cm2)

2

)

0–5"

(0–127 mm)

18" min.

(457 mm)

1"

(25 mm)

1"

(25 mm)

0" (0 mm) rear spacing is allowed for straight back venting only.
For steam models only, inlet hose must not be kinked.

Minimum installation clearances (dryer only):

Front Sides Rear Top
Recessed NA 0" (0 mm) 0" (0 mm)* 0" (0 mm)
Closet NA 0" (0 mm) 0" (0 mm)* 0" (0 mm)

*0" (0 mm) spacing is allowed for straight back venting only.

6

ELECTRIC DRYER POWER HOOKUP –
CANADA ONLY

ELECTRICAL REQUIREMENTS

It is your responsibility:

■ To contact a qualied electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1 – latest
edition and all local codes. A copy of above codes standard
may be obtained from: Canadian Standards Association,
178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ To supply the required 4-wire, single phase, 120-/240-volt,

60 Hz, AC-only electrical supply on a separate 30-amp
circuit, fused on both sides of the line. A time-delay fuse or
circuit breaker is recommended. Connect to an individual
branch circuit.

■ This dryer is equipped with a UL Listed

and/or CSA International Certied Power
Cord intended to be plugged into a
standard 14-30R wall receptacle. The
cord is 5 ft. (1.52 m) long. Be sure wall
receptacle is within reach of dryer’s
nal location.

If using a replacement power supply cord, it is recommended that
you use Power Supply Cord Replacement Part Number 8529008.

For further information, please reference service numbers located
in the “Assistance or Service” section of your Use and Care Guide.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer is equipped with a cord having an equipment­grounding conductor and a grounding plug. The plug must
be plugged into an appropriate outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.

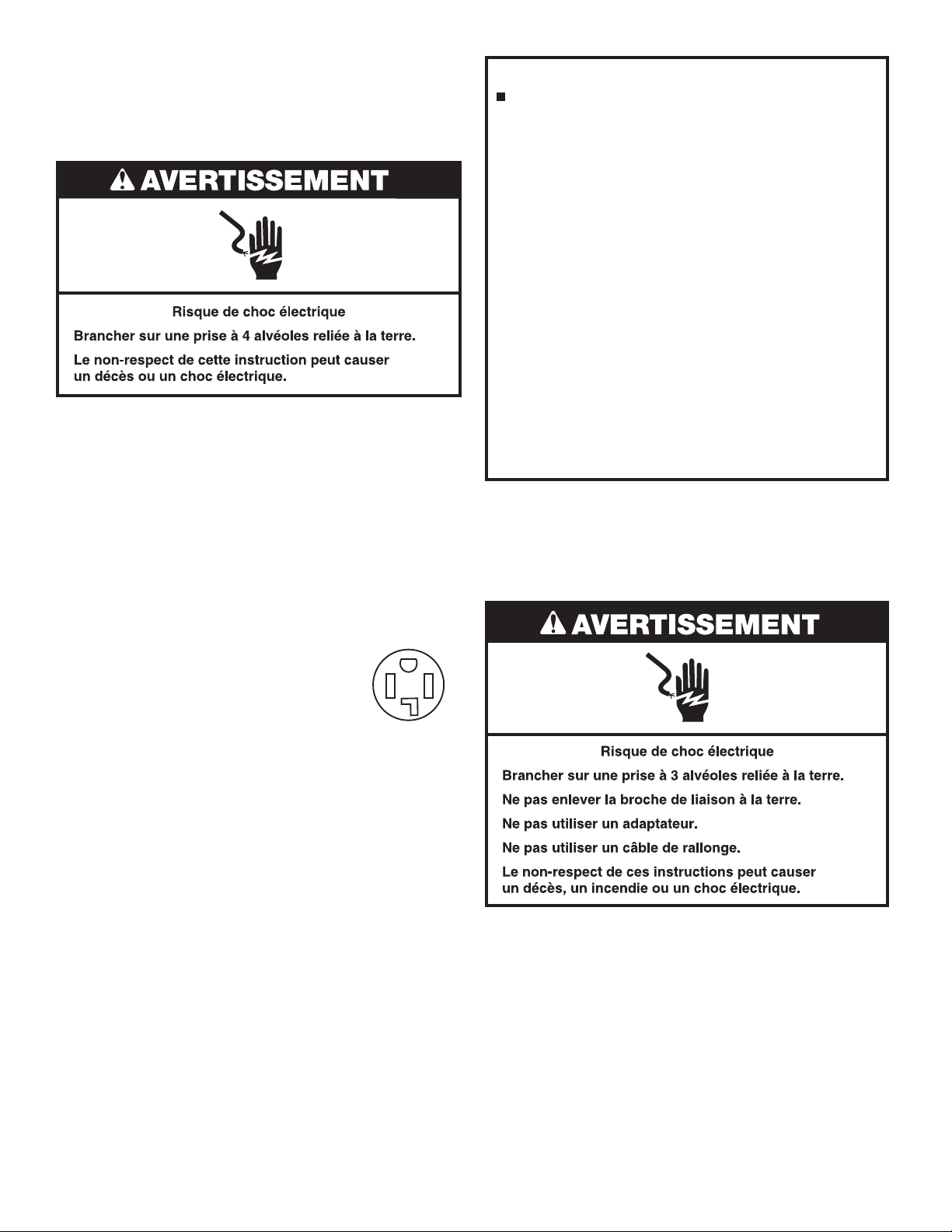

4-wire receptacle

(14-30R)

GAS DRYER POWER HOOKUP

ELECTRICAL REQUIREMENTS

■ 120-volt, 60 Hz, AC-only, 15- or 20-amp fused electrical

supply is required. A time-delay fuse or circuit breaker is
recommended. It is also recommended that a separate
circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or
breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current.
This dryer is equipped with a cord having an equipment­grounding conductor and a grounding plug. The plug must
be plugged into an appropriate outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.
Check with a qualied electrician or service representative
or personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug provided with
the dryer: if it will not t the outlet, have a proper outlet
installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.
Check with a qualied electrician or service representative
or personnel if you are in doubt as to whether the dryer is
properly grounded. Do not modify the plug provided with
the dryer: if it will not t the outlet, have a proper outlet
installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

7

GAS SUPPLY REQUIREMENTS

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make
sure gas pressure does not exceed 13" (330 mm) water
column.

Examples of a qualified person include:
licensed heating personnel,

authorized gas company personnel, and
authorized service personnel.

Failure to do so can result in death, explosion, or fire.

GAS TYPE

Natural Gas:

This dryer is equipped for use with natural gas. It is certied
by UL for use with propane gas with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas

in your home. Burner information is located on the rating plate
in the door well of your dryer. If this information does not agree
with the type of gas available, contact your dealer or call the
phone numbers referenced in the “Assistance or Service”
section of your Use and Care Guide.

Propane Gas Conversion:

IMPORTANT: Conversion must be made by a qualied

technician.
No attempt shall be made to convert the appliance from the gas

specied on the model/serial rating plate for use with a different
gas without consulting your gas company.

GAS SUPPLY LINE
Option 1 (Recommended Method)

Flexible stainless steel gas connector:

■ If local codes permit, use a new exible stainless steel gas

connector (Design Certied by the American Gas Association
or CSA International) to connect your dryer to the rigid gas
supply line. Use an elbow and a 3/8" are x 3/8" NPT adapter
tting between the stainless steel gas connector and the
dryer gas pipe, as needed, to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing:

■ Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas
connection to the dryer. See illustration.

■ 1/2" IPS pipe is recommended.

■ 3/8" approved aluminum or copper tubing is acceptable for

lengths under 20 ft. (6.1 m) if local codes and gas supplier
permit.

■ If you are using natural gas, do not use copper tubing.

■ Lengths over 20 ft. (6.1 m) should use larger tubing and

a different size adapter tting.

■ If your dryer has been converted to use propane gas, 3/8"

propane compatible copper tubing can be used. If the total
length of the supply line is more than 20 ft. (6.1 m), use
larger pipe.

NOTE: Pipe-joint compounds that resist the action
of propane gas must be used. Do not use TEFLON

■ Must include shut-off valve.

In the U.S.A.:

An individual manual shut-off valve must be installed within
six (6) ft. (1.8 m) of the dryer in accordance with the National
Fuel Gas Code, ANSI Z223.1. The location should be easy
to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in
accordance with the B149.1, Natural Gas and Propane
Installation Code. It is recommended that an individual
manual shut-off valve be installed within six (6) ft. (1.8 m)
of the dryer. The location should be easy to reach for
opening and closing.

E

C

A

B

A. 3/8" exible gas connector
B. 3/8" pipe to are adapter tting
C. 1/8" NPT minimum plugged tapping
D. 1/2" NPT gas supply line
E. Gas shut-off valve

®†

tape.

D

†®TEFLON is a registered trademark of Chemours.

8

*53/4"
(146 mm)

1

1

/2"

(38 mm)

GAS SUPPLY CONNECTION REQUIREMENTS

■ Use an elbow and a 3/8"  are x 3/8" NPT adapter  tting

between the  exible gas connector and the dryer gas
pipe, as needed to avoid kinking.

■ Use only pipe-joint compound. Do not use TEFLON

■ This dryer must be connected to the gas supply line with a

listed  exible gas connector that complies with the standard
for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

®

tape.

BURNER INPUT REQUIREMENTS

Elevations above 2,000 ft. (610 m):

■ When installed above 2,000 ft. (610 m) a 4% reduction of the

burner Btu rating shown on the model/serial number plate is
required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■ The dryer must be disconnected from the gas supply

piping system during pressure testing at pressures greater
than 1/2 psi.

DRYER GAS PIPE

■ The gas pipe that comes out through the rear of your dryer has

a 3/8" male pipe thread.

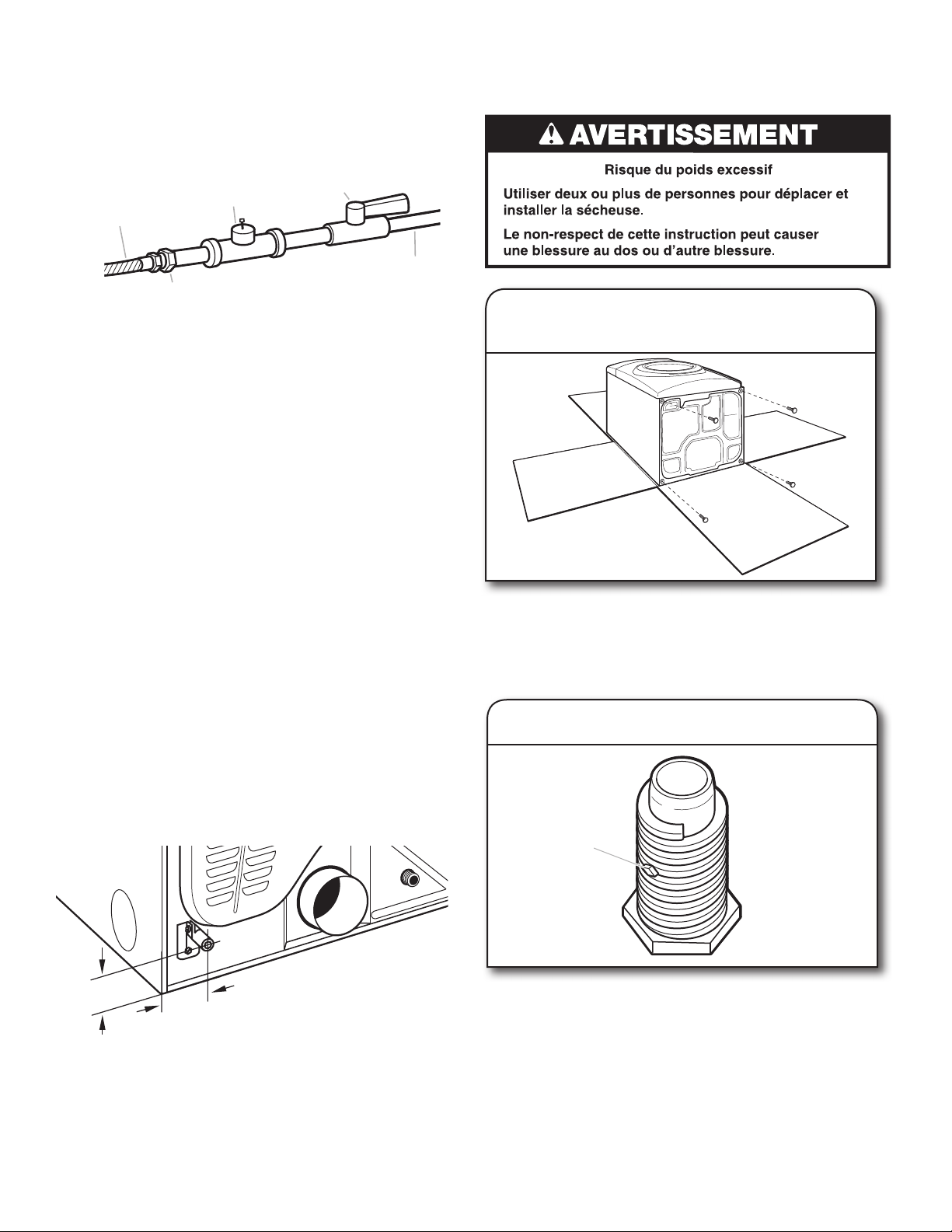

INSTALL LEVELING LEGS

1. Prepare dryer for leveling legs

3/8" NPT dryer gas pipe

* NOTE: If the dryer is mounted on a pedestal, the gas

pipe height must be an additional 10" (254 mm) or

15.5" (394 mm) from the  oor, depending on the pedestal
model. For a garage installation, the gas pipe height must
be an additional 18" (460 mm) from the  oor.

To avoid damaging  oor, use a large  at piece of cardboard
from dryer carton; place under entire back edge of dryer.
Firmly grasp dryer body (not console panel) and gently lay
dryer down on cardboard.

2. Screw in leveling legs

Diamond

diamond

marking

marking

Examine leveling legs and locate the diamond marking. Screw
legs into leg holes by hand – use a wrench to  nish turning
legs until diamond marking is no longer visible.

Place a carton corner post from dryer packaging under each
of the two dryer back corners. Stand the dryer up. Slide the
dryer on the corner posts until it is close to its  nal location.
Leave enough room to connect the exhaust vent.

9

A

B

A

B

C

D

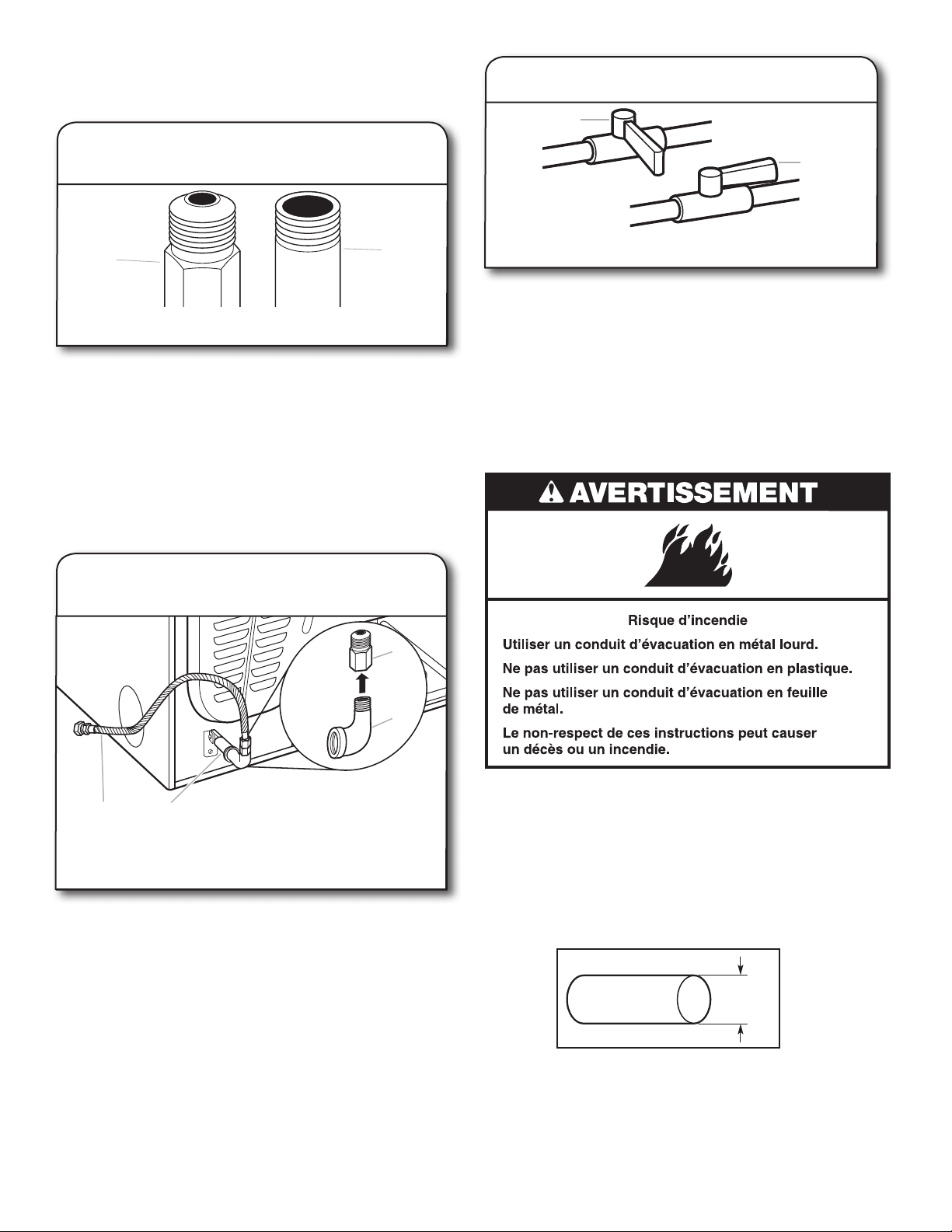

MAKE GAS CONNECTION

(gas models only)

1. Connect gas supply to dryer

A. Flared male  tting
B. Non- ared male  tting

Remove red cap from gas pipe. Using a wrench to tighten,
connect gas supply to dryer. Use pipe-joint compound
on threads of all non- ared male  ttings. If  exible metal
tubing is used, be sure there are no kinks.

NOTE: For propane gas connections, you must use pipe­joint compound resistant to action of propane gas. Do not
use TEFLON

®

tape.

2. Plan pipe  tting connection (option 1)

VENTING
Venting Requirements

WARNING: To reduce the risk of  re, this dryer MUST BE

EXHAUSTED OUTDOORS.
IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent,
chimney, wall, ceiling, attic, crawlspace, or a concealed space
of a building. Only rigid or  exible metal vent shall be used
for exhausting.

A. 3/8"  exible gas connector
B. 3/8" dryer gas pipe

A combination of pipe  ttings must be used to connect dryer

to existing gas line. A recommended connection is shown.
Your connection may be different, according to supply line
type, size, and location.

C. 3/8" to 3/8" pipe elbow
D. 3/8" pipe-to- are adapter

 tting

3. Open shut-off valve

A

B

A. Closed valve
B. Open valve

Open shut-off valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing
on an approved noncorrosive leak-detection solution.
Bubbles will show a leak. Correct any leak found.

10

4"

(102 mm)

4" (102 mm) heavy metal exhaust vent

■ Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■ Do not use plastic or metal foil vent.

Rigid metal vent:

■ Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■ Must be fully extended and supported in  nal dryer location.

■ Remove excess to avoid sagging and kinking that may

result in reduced air ow and poor performance.

■ Do not install in enclosed walls, ceilings, or  oors.

■ The total length should not exceed 7¾ ft. (2.4 m).

■ The length of  exible metal vent used must be included

in the overall vent system design as shown in the Vent
System Charts.

NOTE: If using an existing vent system, clean lint from entire
length of the system and make sure exhaust hood is not plugged
with lint. Replace plastic or metal foil vents with rigid metal
or  exible metal vents. Review Vent System Charts and, if
necessary, modify existing vent system to achieve best drying
performance.

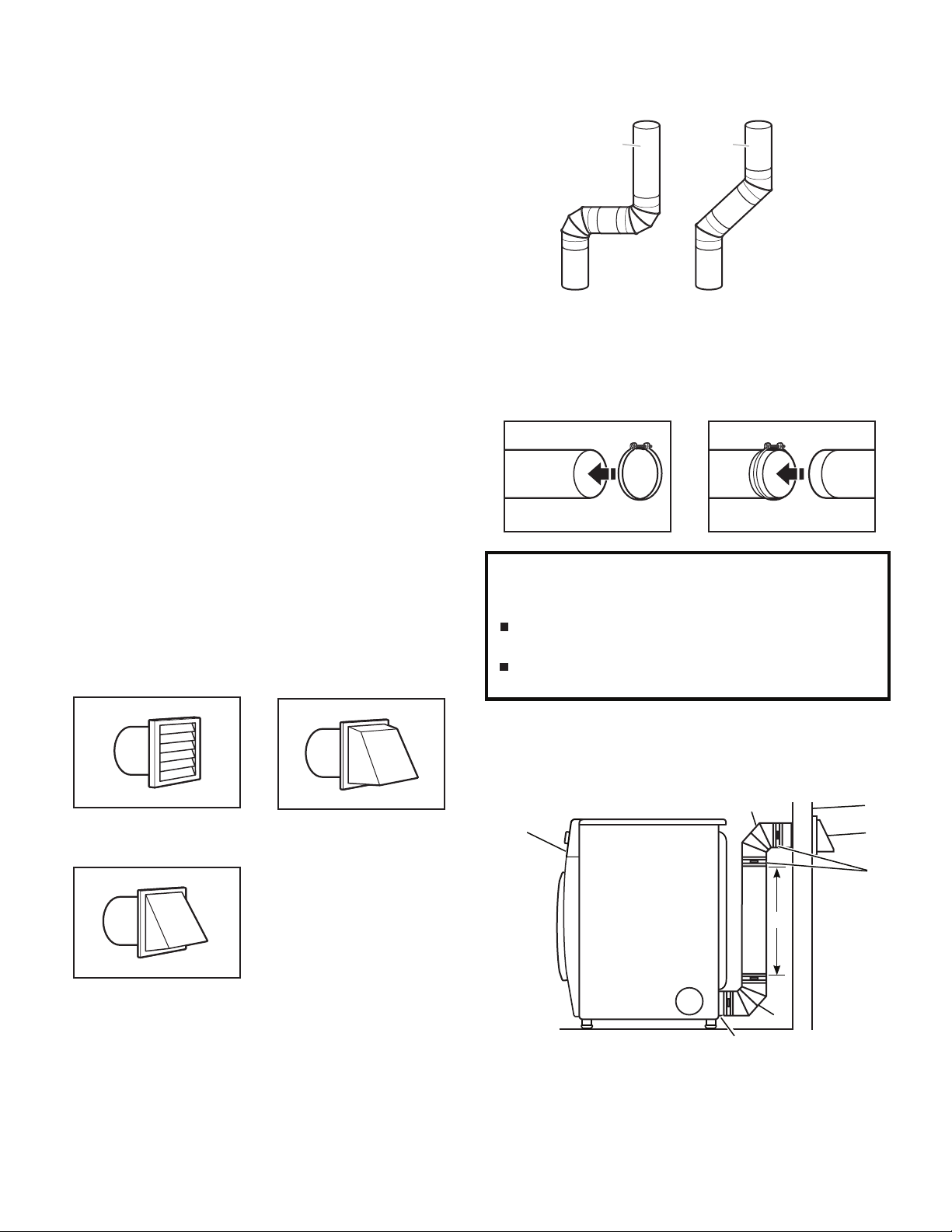

Exhaust hoods:

■ An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

■ Must be at least 12" (305 mm) from ground or any object

that may obstruct exhaust (such as owers, rocks, bushes,
or snow).

■ Do not use an exhaust hood with a magnetic latch.

Plan Vent System

Recommended exhaust installation:

A

B C

D

Recommended Styles:

Louvered Hood

Box Hood

Acceptable Style:

Angled Hood

Elbows:

■ 45° elbows provide better airow than 90° elbows.

Good Better

A. Dryer
B Elbow
C. Wall
D. Exhaust hood
E. Clamps

F

G

B

H

F. Rigid metal or exible

metal vent

G. Vent length necessary

to connect elbows

H. Exhaust outlet

E

Clamps:

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct
and catch lint. Do not use duct tape.

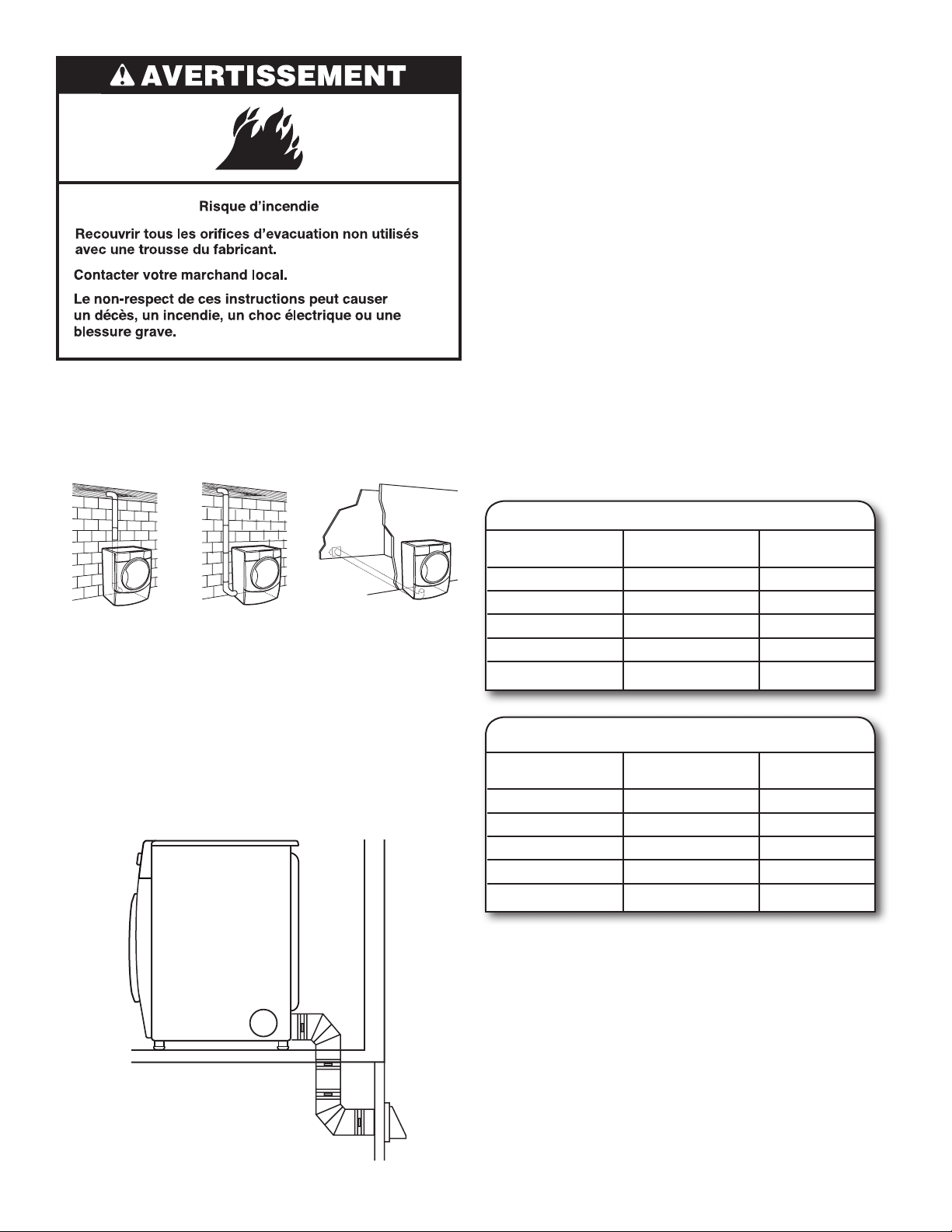

Optional exhaust installations:

This dryer can be converted to exhaust out the right side, left side
(all models except long vent), or through the bottom. If you prefer,
you may contact your local dealer to have the dryer converted.

A B C

A. Standard rear offset exhaust installation
B. Left- or right-side exhaust installation
C. Bottom exhaust installation

11

Special provisions for mobile homes:

Exhaust vent must be securely fastened to a noncombustible
portion of mobile home and must not terminate beneath the
mobile home. Terminate exhaust vent outside.

Long Vent System Chart

Number of

90° elbows

0
1
2
3
4

To determine if your model has a long vent system, refer
to the type code located on the serial number plate in the
inner door well. Example: An electric model would be DALV
– ELE – XXXXXXX-XXX. A gas model would be DALV – GAS –
XXXXXXX-XXX.

NOTE: For long vent systems, use of box/louvered hoods
will improve venting regardless of length.

Type

of vent
Rigid metal 160 ft. (48.8 m)
Rigid metal 150 ft. (45.7 m)
Rigid metal 140 ft. (42.7 m)
Rigid metal 130 ft. (39.6 m)
Rigid metal 120 ft. (36.6 m)

Angled

hoods

Install Vent System

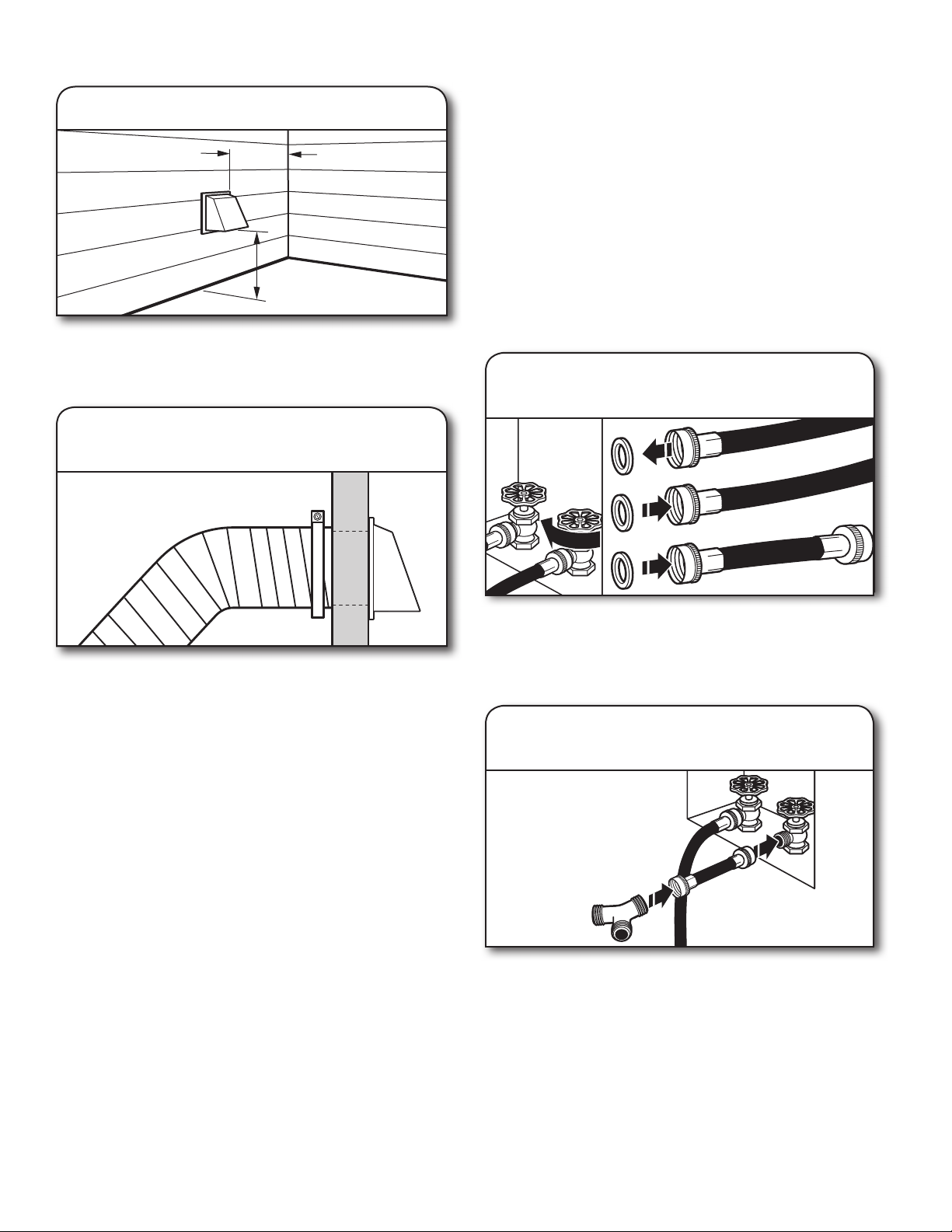

1. Install exhaust hood

Determine vent path:

■ Select route that will provide straightest and most direct

path outdoors.

■ Plan installation to use fewest number of elbows and turns.

■ When using elbows or making turns, allow as much room

as possible.

■ Bend vent gradually to avoid kinking.

■ Use as few 90° turns as possible.

Determine vent length and elbows needed for best
drying performance:

■ Use the following “Vent System Charts” to determine type

of vent material and hood combinations acceptable to use.
NOTE: Do not use vent runs longer than those speci ed

in “Vent System Charts.”
Exhaust systems longer than those speci ed will:

■ Shorten life of dryer.

■ Reduce performance, resulting in longer drying times

and increased energy usage.

The “Vent System Charts” provide venting requirements
that will help achieve best drying performance.

Standard Vent System Chart

Number of
90° elbows

0
1
2
3
4

Type

of vent
Rigid metal 64 ft. (20 m)
Rigid metal 54 ft. (16.5 m)
Rigid metal 44 ft. (13.4 m)
Rigid metal 35 ft. (10.7 m)
Rigid metal 27 ft. (8.2 m)

Angled

hoods

12" min.

(305 mm)

12" min.

(305 mm)

Install exhaust hood and use caulking compound to seal
exterior wall opening around exhaust hood.

2. Connect vent to exhaust hood

Vent must  t over the exhaust hood. Secure vent to exhaust
hood with 4" (102 mm) clamp. Run vent to dryer location using
straightest path possible. Avoid 90° turns. Use clamps to seal
all joints. Do not use duct tape, screws, or other fastening
devices that extend into interior of vent to secure vent,
because they can catch lint.

12

CONNECT INLET HOSE
(STEAM MODEL ONLY)

For non-steam models, skip to “Connect Vent.”
The dryer must be connected to the cold water faucet using

the new inlet hoses (not supplied). Do not use old hoses.
NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement
dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.

1. Turn cold water off, remove hose,

and replace rubber washer

3. Tighten couplings

Using pliers, tighten the couplings with additional 2/3 turn.

NOTE: Do not overtighten. Damage to the coupling can result.

4. Attach long hose to “Y”

connector and tighten couplings

Turn cold water faucet off and remove washer inlet hose.
Remove old rubber washer from inlet hose and replace with

new rubber washer.

2. Attach short hose and “Y” connector

Attach 2 ft. (0.6 m) inlet hose to cold water faucet. Screw on
coupling by hand until it is seated on faucet. Then attach “Y”
connector to male end of the 2 ft. (0.6 m) inlet hose. Screw
on coupling by hand until it is seated on connector.

Attach one of the 5 ft. (1.5 m) inlet hose ends to the “Y”
connector. Attach washer cold inlet hose to other side of
“Y” connector. Screw on coupling by hand until it is seated
on connector. Using pliers, tighten the couplings an additional
2/3 turn.

NOTE: Do not overtighten. Damage to the coupling can result.

13

5. Attach long hose to dryer  ll valve

and tighten coupling

Remove protective cap from
water inlet valve. Attach other end
of long hose to  ll valve at bottom of dryer
back panel. Screw on coupling by hand until it is seated
on  ll valve connector. Using pliers, tighten the couplings
an additional 2/3 turn.

NOTE: Do not overtighten. Damage to the coupling
can result.

CONNECT VENT

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet
in dryer. If connecting to existing vent, make sure vent is
clean. Dryer vent must  t over dryer exhaust outlet and inside
exhaust hood. Check that vent is secured to exhaust hood
with a 4" (102 mm) clamp.

2. Move dryer to  nal location

6. Turn on cold water faucet

Check that the water faucets are turned on.

7. Check for leaks

Move dryer to  nal location, taking care not to crush or

kink vent or  exible gas line.

After dryer is in place, remove corner posts and cardboard

from under dryer.

Check for leaks around “Y” connector, faucet, and hoses.

14

LEVEL DRYER

1. Level dryer

Place

level here

Check levelness of dryer from
side to side. Repeat from front to back.

NOTE: The dryer must be level for the moisture sensing
system to operate correctly.

Not Level LEVEL Not Level

COMPLETE INSTALLATION
CHECKLIST

Check that all parts are now installed. If there is an extra

❑

part, go back through steps to see what was skipped.

Check that you have all of your tools.

❑

Dispose of/recycle all packaging materials.

❑

Be sure the water faucets are on.

❑

Check for leaks around “Y” connector, faucet, and hoses.

❑

Check dryer’s  nal location. Be sure vent is not crushed

❑

or kinked.

Check that dryer is level. See “Level Dryer.”

❑

Remove  lm on console and any tape remaining on dryer.

❑

Wipe dryer drum interior thoroughly with a damp cloth to

❑

remove any dust.

Read “Dryer Use” in your Use and Care Guide.

❑

If you live in a hard water area, use of a water softener is

❑

recommended to control the buildup of scale through the
water system in the dryer. Over time, the buildup of lime
scale may clog different parts of the water system, which
will reduce product performance. Excessive scale buildup
may lead to the need for certain part replacement or repair.

Electric Models:

Plug into a grounded outlet.

❑

Gas Models:

Plug into a grounded outlet.

❑

Check that gas supply is on.

❑

Check for leaks.

❑

Check to be sure that the  exible gas line is not crushed

❑

or kinked.

2. Adjust leveling legs

If dryer is not level, prop up using a wood block, use wrench
to adjust legs up or down, and check again for levelness.
Once dryer is level, make sure all four legs are snug against
the  oor and the dryer does not rock.

All Models:

Select a Timed Dry heated cycle and start dryer. Do not

❑

select Air Only Temperature setting.

If dryer will not start, check the following:

• Start button has been pressed  rmly.

• Dryer is plugged into an outlet and/or electrical supply
is connected.

• Household fuse is intact and tight, or circuit breaker
has not tripped.

• Dryer door is closed.

This dryer automatically runs an installation diagnostic routine
at the start of its  rst cycle.

NOTE: You may notice an odor when dryer is  rst heated. This
odor is common when heating element is  rst used. The odor
will go away.

15

DOOR REVERSAL (OPTIONAL)

The following instructions are for models with round and
square-shaped doors.

Tools needed:

2. Move the door strike

Min. 8" (203 mm) long

®

®

†

T25

TORX

screwdriver

#2 Phillips screwdriver

Reverse door swing: round-shaped door,  at glass –
single handle

1. Remove door from dryer

Using a T25® screwdriver, remove the two screws securing

the door strike to the door frame of the dryer. Rotate the strike
180° and attach to the opposite side of dryer door frame
as shown.

3.

Remove inner door from outer door

IMPORTANT: If the protective  lm has not yet been

removed from the dryer, peel the  lm from the dryer
door before proceeding.

Using a T25
the door hinge to the dryer and lift up and out to remove
the door. Place the door on a soft towel or other non-scratch
surface. Reinstall the four screws in the holes.

®

screwdriver, remove the four screws securing

Position the door with the inside of the door facing up.
Using a Phillips screwdriver, remove the 10 screws securing
the inner door to the outer door. Lift off the inner door and
set aside.

†®TORX and T25 are registered trademarks of Acument Intellectual Properties, LLC.

16

4. Remove outer window assembly

from trim ring

5. Reverse outer window assembly

Handle

Fig. A

Fig. A

Fig. B

Using a Phillips screwdriver, remove the two screws from the
outer window retainer and rotate the outer window assembly
clockwise until the square notches line up with the four tabs
on the trim ring indicated with arrows in the  gure A above.
Then lift out the outer window and retainer up and off the trim
ring and set aside (B).

Handle

Fig. B

Using a Phillips screwdriver, remove the four screws from
the outer window retainer and lift the trim ring off the window
(A). Rotate trim ring 180° and secure with the four screws
removed earlier (B).

17

6. Rotate and reassemble outer window

assembly to trim ring

Bottom
of door

7. Remove hinge and latch

Latch

Notches

Fig. A

Fig. B

With the edge with two notches at the top, align the notches
on the outer window assembly with the tabs on the trim ring
and lower into place as shown in  gure A. Rotate the outer
window assembly counterclockwise to lock tabs into place
( gure B). Using a Phillips screwdriver, secure with two
screws removed earlier.

IMPORTANT: Do not overtighten.

Hinge

Using a T25® screwdriver, remove the three screws securing
the latch plate and latch backing plate and the  ve screws
holding the hinge assembly in place.

8. Reinstall hinge and latch

on opposite sides

18

Using a T25® screwdriver, reinstall the latch plate, latch
backing plate, and hinge assembly on the opposite sides
from which they were removed.

9. Reinstall inner door assembly

Bottom
of door

Position the door with the inside of the door facing up.
Reinstall the 10 screws securing the inner door to the
outer door.

10. Reinstall door on dryer

Using a T25® screwdriver, remove the four screws on the
dryer. Insert the tabs on the hinge into the mounting slot and
slide down to engage the top tab. Secure in place with the
four T25

®

screws removed earlier.

19

Reverse door swing: round-shaped door,  at glass – double handle

1. Remove door from dryer

IMPORTANT: If the protective  lm has not yet been

removed from the dryer, peel the  lm from the dryer
door before proceeding.

Using a T25
the door hinge to the dryer and lift up and out to remove
the door. Place the door on a soft towel or other non-scratch
surface. Reinstall the four screws in the holes.

®

screwdriver, remove the four screws securing

3.

Remove inner door from outer door

Position the door with the inside of the door facing up.
Using a Phillips screwdriver, remove the 10 screws securing
the inner door to the outer door. Lift off the inner door and
set aside.

2. Move the door strike

Using a T25® screwdriver, remove the two screws securing
the door strike to the door frame of the dryer. Rotate the strike
180° and attach to the opposite side of dryer door frame,
as shown.

4. Remove hinge and latch

Latch

Hinge

Using a T25® screwdriver, remove the three screws securing
the latch plate and latch backing plate and the  ve screws
holding the hinge assembly in place.

20

5. Reinstall hinge and latch

on opposite sides

Using a T25® screwdriver, reinstall the latch plate and latch
backing plate with the three TORX
and the hinge assembly with the  ve screws on the opposite
sides from which they were removed.

®

screws removed earlier

7. Reinstall door on dryer

Using a T25® screwdriver, remove the four screws on the
dryer. Insert the tabs on the hinge into the mounting slot
and slide down to engage the top tab. Secure in place
with the four screws removed earlier.

6. Reinstall inner door assembly

Bottom
of door

Position the door with the inside of the door facing up.
Reinstall the 10 screws securing the inner door to the
outer door.

21

Reverse door swing: round-shaped door, curved glass – double handle

1. Remove door from dryer

IMPORTANT: If the protective  lm has not yet been

removed from the dryer, peel the  lm from the dryer door
before proceeding.

Using a T25
the door hinge to the dryer and lift up and out to remove
the door. Place the door on a soft towel or other non-scratch
surface. Reinstall the four screws in the holes.

®

screwdriver, remove the four screws securing

3.

Remove inner door from outer door

Position the door with the inside of the door facing up.
Using a Phillips screwdriver, remove the 10 screws securing
the inner door to the outer door. Lift off the inner door and
set aside.

2. Move the door strike

Using a T25® screwdriver, remove the two screws securing
the door strike to the door frame of the dryer. Rotate the strike
180° and attach to the opposite side of dryer door frame
as shown.

4. Remove hinge and latch

Latch

Hinge

Using a T25® screwdriver, remove the three screws securing
the latch plate and latch backing plate and the  ve screws
holding the hinge assembly in place.

22

5. Reinstall hinge and latch

on opposite sides

Using a T25® screwdriver, reinstall the latch plate and latch
backing plate with the three screws removed earlier and the
hinge assembly with the  ve screws on the opposite sides
from which they were removed.

7. Reinstall door on dryer

Using a T25® screwdriver, remove the four screws on the
dryer. Insert the tabs on the hinge into the mounting slot
and slide down to engage the top tab. Secure in place
with the four T25

®

screws removed earlier.

6. Reinstall inner door assembly

Bottom
of door

Position the door with the inside of the door facing up.
Reinstall the 10 screws securing the inner door to the
outer door.

23

Reverse door swing: square-shaped door

1. Remove door from dryer

Using a T25® screwdriver, remove the four screws securing
the door hinge to the dryer and lift up and out to remove
the door. Place the door on a soft towel or other non-scratch
surface. Retain or set aside the four screws.

2. Move the door strike

3. Remove inner door from outer door

Release tab

Release tab

Position the door with the inside of the door facing up.
Using a Phillips screwdriver, remove the 13 screws securing
the inner door to the outer door. Lift off the inner door and
set aside.

NOTE: There is a small release tab on each side of the door.
If the inner and outer door do not separate easily, slide a
credit card, putty knife, or similar  at object between the inner
and outer doors at the locations shown to release the tab.

Using a T25® screwdriver, remove the two screws securing
the door strike to the door frame of the dryer. Remove the
four screws above and below the door strike and set aside
for later use. Rotate the strike 180° and attach to the opposite
side of dryer door frame, as shown.

4. Remove hinge and latch

from inner door

Hinge

Latch

Using a T25® screwdriver, remove the three screws securing
the latch plate and the  ve screws holding the hinge assembly
in place.

24

5. Reinstall hinge and latch

on opposite sides

Latch

7. Reattach door to dryer

Hinge

Using a T25® screwdriver, reinstall the latch plate and
hinge assembly on the opposite sides from which they
were removed.

6. Reattach inner door to outer door

Using a T25® screwdriver, reinstall the four screws securing

the door hinge to the dryer.

Position the inner door on the outer door assembly.
Using a Phillips screwdriver, secure with the 13 screws
removed earlier.

25

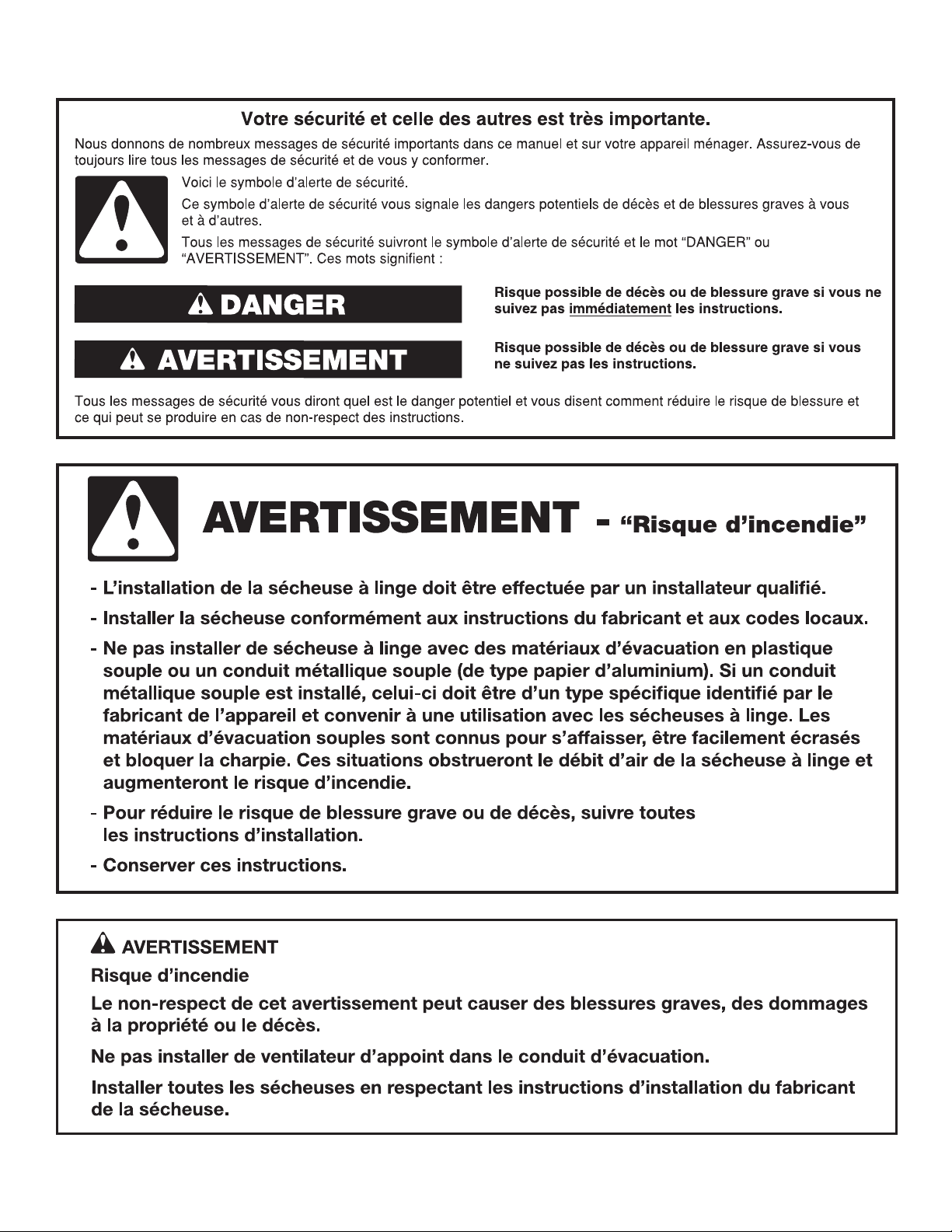

SÉCURITÉ DE LA SÉCHEUSE

26

AVERTISSEMENT :

’

RISQUE D

INCENDIE OU D’EXPLOSION

Le non-respect des avertissements de sécurité peut causer des dommages à la propriété,
des blessures graves, voire la mort.

– Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides inammables

à proximité de cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher à un commutateur électrique; ne pas utiliser le téléphone se trouvant

•

sur les lieux.
Évacuer tous les gens de la pièce, de l’édice ou du quartier.

•

Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses

•

instructions.
À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

•

– L’installation et l’entretien doivent être effectués par un installateur qualié, une agence

de service ou le fournisseur de gaz.

IMPORTANT : L'installation du gaz doit se conformer aux codes locaux, ou en l'absence de codes locaux, au code d'installation
du gaz naturel ou du propane, CSA B149.1.

La sécheuse doit être électriquement reliée à la terre conformément aux codes locaux, ou en l'absence de codes locaux, au Code
canadien de l'électricité, partie 1, CSA C22.1.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

■ Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le

personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

■ Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation

devraient être indiqués.

■ Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 4 pi (121,9 cm).

27

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation.

Outils nécessaires pour toutes les installations :

Outils nécessaires aux installations au gaz :

Tournevis à lame plate Tournevis Phillips n° 2

Tourne-écrou de 1/4"
(6 mm) et 5/16" (8 mm)
(recommandé)

Mètre-ruban Pince

Niveau

Clé à tuyau de 8" (203 mm)
ou 10" (254 mm)

Clé à mollette de 8"
(203 mm) ou 10" (254 mm)
(pour le raccordement au gaz)

Composé d’étanchéité des
raccords letés – résistant
au gaz propane

Pièces fournies (tous les modèles) :

Pieds de nivellement (4)

Pièces nécessaires (modèles vapeur) :

Couteau

Pistolet à calfeutrage et
composé de calfeutrage
(pour l’installation d’un
nouveau conduit d’évacuation)

28

Cisaille de ferblantier
(pour l’installation
d’un nouveau conduit)

Clé à molette avec ouverture
jusqu’à 1" (25 mm) ou clé
à douille à tête hexagonale

Connecteur en “Y”

Rondelle en caoutchouc

Le sachet de pièces se trouve dans le tambour de la
sécheuse. Vérier que toutes les pièces sont présentes.

REMARQUE : Ne pas utiliser les pieds de nivellement
si la sécheuse doit être installée sur un piédestal ou
un ensemble superposé.

Tuyau d’arrivée d’eau
de 2' (0,6 m)

Tuyau d’arrivée d’eau
de 5' (1,52 m)

Pièces nécessaires (non fournies avec la sécheuse) :

■ Brides de conduit

■ Coudes d’évacuation et conduits

Des pièces supplémentaires seront peut-être nécessaires, selon
l’installation. Consulter les codes locaux. Vérier l’alimentation
électrique et le circuit d’évacuation existants. Lire “Spécications
électriques” et “Exigences concernant l’évacuation” avant
d’acheter les pièces.

Équipement facultatif (non fourni avec la sécheuse) :

Se référer au Guide d’utilisation et d’entretien pour des
renseignements sur les accessoires disponibles pour
la sécheuse.

EXIGENCES D’EMPLACEMENT

61/4"

DIMENSIONS DE LA SÉCHEUSE
Vue de face :

27"

(686 mm)

383/4" Min.

(984 mm)

39" Max.

(990 mm)

Il faut disposer :

■ Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■ Un circuit distinct de 15 ou 20 A est requis pour les

sécheuses à gaz et un circuit distinct de 30 A est requis
pour les sécheuses électriques.

■ Si on utilise un cordon d’alimentation, une prise électrique

avec liaison à la terre située à moins de 2 pi (610 mm)
de l’un des côtés de la sécheuse. Voir “Spécications
électriques”.

■ Le plancher doit supporter le poids de la sécheuse

de 200 lb (90,7 kg). Il faut également prendre en compte
le poids des appareils ménagers voisins.

■ Des robinets d’eau froide situés à 4 pi (1,2 m) maximum

des valves de remplissage, et une pression d’eau de 20
à 120 PSI (138 à 827 kPa). Il est possible d’utiliser l’entrée
d’eau de votre laveuse en achetant les pièces nécessaires
indiquées dans la section “Pièces nécessaires.”

■ Un plancher de niveau ayant une pente maximale

de 1" (25 mm) sous l’ensemble de la sécheuse. Si la
pente est supérieure à 1" (25 mm), installer un ensemble
de pieds d’extension pour sécheuse, pièce n° 279810.
Si la sécheuse n’est pas d’aplomb, le linge peut ne pas
culbuter convenablement, et les programmes automatiques
commandés par détecteur peuvent ne pas fonctionner
correctement.

■ Pour l’installation dans un garage, placer la sécheuse à au

moins 18" (460 mm) au-dessus du sol. En cas d’utilisation
d’un piédestal, il faudra 18" (460 mm) jusqu’au fond
de la sécheuse.

■ La sécheuse ne doit pas être installée ou remisée dans un

endroit où elle sera exposée à l’eau et/ou aux intempéries.

IMPORTANT : Ne pas faire fonctionner, installer ou remiser
la sécheuse dans un endroit où elle sera exposée à l’eau, aux
intempéries ou à des températures inférieures à 40°F (4°C).
Des températures inférieures pourraient empêcher l’arrêt de
la sécheuse à la n des programmes automatiques commandés
par détecteur, et causer des durées prolongées de séchage.

Vue latérale :

Vue arrière :

53/4"*

(146 mm)

Tuyau d’arrivée

(modèles vapeur

Évacuation

d’eau

uniquement)

*Mesures approximatives

(159 mm)

7

29

/8"*

(759 mm)

1

/2"*

3

(89 mm)

Gaz

1

/8"*

6

3/4"*

(18 mm)

(365 mm)

253/4"

(654 mm)

14

3

/8"

(156 mm)

*Mesures approximatives

REMARQUE : La plupart des installations requièrent un
espace minimum de 5" (127 mm) derrière la sécheuse pour le
conduit d’évacuation avec coude. Voir “Exigences concernant
l’évacuation.”

29

Distances de dégagement à respecter

Pour chaque aménagement, prévoir davantage d’espace pour
faciliter l’installation et l’entretien, des espacements pour les
appareils voisins, les murs, les portes et les plinthes. L’espace
doit être assez grand pour permettre l’ouverture complète de la
porte. Ajouter un espacement sur tous les côtés de la sécheuse
pour réduire le transfert du bruit. Si une porte de placard ou une
porte à claire-voie est installée, des ouvertures de ventilation en
haut et en bas sont nécessaires.

Vérier les exigences des codes. Certains codes limitent ou
n’autorisent pas l’installation des sécheuses dans un garage,
un placard, une maison mobile ou une chambre à coucher.
Communiquer avec l’inspecteur des bâtiments local.

REMARQUE : Aucun autre appareil consommant un
combustible ne doit être installé dans le même placard.

Espacement pour une installation dans un
encastrement ou dans un placard

Les dimensions indiquées correspondent à l’espacement
minimal permis.

■ Prévoir davantage d’espace pour faciliter l’installation

et l’entretien.

■ Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes, l’évacuation
de la sécheuse et la canalisation de gaz.

■ Un espace supplémentaire doit être envisagé de tous les

côtés de la sécheuse an de réduire le transfert de bruit.

■ Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas
de la porte. Les portes à claire-voie offrant des ouvertures
équivalentes de passage de l’air sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre

les appareils voisins.

Distances de dégagement recommandées pour
l’installation (sécheuse seulement) :

3"

18" min.

(457 mm)

(76 mm)

48 in.2 min.

(310 cm

2

)

Installation sous comptoir personnalisée :

Installation dans une résidence mobile – exigences
supplémentaires :

Cette sécheuse peut être installée dans une résidence mobile.
L’installation doit être conforme aux critères de la version la plus
récente de la norme suivante des É.-U. : Manufactured Home
Construction and Safety Standard, Title 24 CFR, Part
3280 (anciennement Federal Standard for Mobile Home
Construction and Safety, Title 24, HUD Part 280) ou de la
Norme CAN/CSA-Z240MH.

Autres critères à respecter pour une installation
en résidence mobile :

■ Un système d’évacuation en métal qui peut être acheté

auprès du marchand. Pour plus de renseignements, voir
la section “Assistance ou service” dans le Guide d’utilisation
et d’entretien.

■ Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse.
Les ouvertures telles qu’une fenêtre à proximité devraient être
au moins deux fois plus grande que l’ouverture de décharge
de la sécheuse.

Pour l’installation de sécheuses à gaz dans
une résidence mobile :

■ On peut commander la trousse d’installation dans

une résidence mobile – Pièce n° 346764. Pour plus de
renseignements, consulter les numéros de service indiqués
à la section “Assistance ou service” du Guide d’utilisation
et d’entretien.

0–5"

(0–127 mm)

1"

(25 mm)

1"

(25 mm)

(76 mm)

3"

24 in.2 min.

(155 cm2)

0" (0 mm) d’espace arrière est permis pour la ventilation droite
seulement. Pour les modèles vapeur uniquement, le tuyau
d’arrivée d’eau ne doit pas être torsadé.

Distances de dégagement min. (sécheuse seulement) :

Avant Côtés Arrière Au dessus

Encastrement NA 0" (0 mm) 0" (0 mm)* 0" (0 mm)
Placard NA 0" (0 mm) 0" (0 mm)* 0" (0 mm)

* 0" (0 mm) d’espace est permis pour la ventilation droite

seulement.

30

SÉCHEUSE ÉLECTRIQUE
RACCORDEMENT À L’ALIMENTATION
ÉLECTRIQUE – CANADA SEULEMENT

SPÉCIFICATIONS ÉLECTRIQUES

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une che de branchement
munie d'une broche de liaison à la terre. La che doit être
branchée sur une prise appropriée qui est bien installée et
reliée à la terre conformément à tous les codes et règlements
locaux.

C’est à l’utilisateur qu’incombe la responsabilité de :

■ Contacter un électricien qualié.

■ S’assurer que le raccordement électrique est adéquat

et conforme au Code canadien de l’électricité, C22.1 – dernière
édition, et à tous les codes locaux en vigueur. Pour obtenir
un exemplaire des normes des codes ci-dessus, contacter :
Canadian Standards Association, 178 Rexdale Blvd., Toronto,
ON M9W 1R3 CANADA.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V CA seulement, 60 Hz à 4 ls, sur un
circuit séparé de 30 ampères, fusionné aux deux extrémités de
la ligne. On recommande d’utiliser un fusible ou un disjoncteur
temporisé. On recommande également que cet appareil soit
alimenté par un circuit indépendant.

■ Cette sécheuse est équipée d’un cordon

d’alimentation homologué UL et/ou par
la CSA International à introduire dans une
prise murale standard 14-30R. Le cordon
mesure 5 pi (1,52 m). Veiller à ce que
la prise murale se trouve à proximité
de l’emplacement dénitif de la sécheuse.

Lorsqu’on utilise un cordon d’alimentation de rechange, il est
recommandé d’utiliser le cordon d’alimentation de rechange,
pièce n° 8529008.

Pour plus de renseignements, consulter les numéros
de service indiqués à la section “Assistance ou service”
du Guide d’utilisation et d’entretien.

Prise murale à 4 ls

(14-30R)

AVERTISSEMENT :

cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualié. Ne pas
modier la che de branchement fournie avec la sécheuse;
si la che ne correspond pas à la conguration de la prise de
courant, demander à un électricien qualié d'installer une
prise de courant appropriée.

Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT D’UNE
SÉCHEUSE À GAZ

SPÉCIFICATIONS ÉLECTRIQUES

■ L’appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 ampères, protégé par fusible.
On recommande l’emploi d’un fusible ou d’un disjoncteur
temporisé. Il est recommandé de raccorder l’appareil sur
un circuit distinct exclusif à cet appareil.

31

AVERTISSEMENT

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais
fonctionnement ou de panne, la liaison à la terre réduira le
risque de choc électrique en offrant au courant électrique un
acheminement d'évacuation de moindre résistance. Cette
sécheuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une che de branchement
munie d'une broche de liaison à la terre. La che doit être
branchée sur une prise appropriée qui est bien installée et
reliée à la terre conformément à tous les codes et règlements
locaux.

AVERTISSEMENT :

cet appareil au conducteur de liaison à la terre peut susciter
un risque de choc électrique. En cas de doute quant à la
qualité de liaison à la terre de la sécheuse, consulter un
électricien ou un technicien ou un personnel qualié. Ne pas
modier la che de branchement fournie avec la sécheuse;
si la che ne correspond pas à la conguration de la prise de
courant, demander à un électricien qualié d'installer une
prise de courant appropriée.

Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

■ Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécique qui alimente l’habitation.
L’information sur le brûleur se trouve sur la plaque
signalétique dans le logement de la porte de la sécheuse.
Si ces renseignements ne correspondent pas au type de
gaz disponible, contacter le marchand ou composer les
numéros de téléphone indiqués dans la section “Assistance
ou service” du Guide d’utilisation et d’entretien.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualié doit effectuer la conversion.

Ne pas entreprendre de convertir l’appareil pour l’utilisation d’un
gaz différent de celui indiqué sur la plaque signalétique sans
d’abord consulter la compagnie de gaz.

CANALISATION DE GAZ
Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable exible:

■ Si les codes locaux le permettent, utiliser un raccord neuf

en acier inoxydable souple (conception homologuée par
l’American Gas Association ou par CSA International) pour
raccorder la sécheuse à la canalisation rigide d’alimentation
en gaz. Selon le besoin, utiliser un coude et un adaptateur
de 3/8" x tuyau NPT de 3/8" entre le raccord de gaz exible
et la canalisation de gaz de la sécheuse, pour éviter
toute déformation.

SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz
approuvée par CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la
canalisation de gaz.

En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 330 mm (13 po) de la colonne d’eau.

Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,

le personnel autorisé d’une compagnie de gaz, et
le personnel d’entretien autorisé.

Le non-respect de ces instructions peut causer
un décès, un explosion ou un incendie.

TYPE DE GAZ

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel.
Elle est homologuée par UL pour l’alimentation au gaz propane,
avec conversion appropriée.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé:

■ La canalisation doit comprendre un connecteur obturé

(letage NPT de 1/8" ou plus) accessible pour le raccordement
de l’instrument de mesure, immédiatement en amont de
la connexion d’alimentation en gaz de la sécheuse. Voir
l’illustration.

■ Un tuyau IPS de 1/2" est recommandé.

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux de cuivre ou d’aluminium de 3/8" si les codes
locaux et le fournisseur de gaz le permettent.

■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■ Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de grosseur différente.

■ Si la sécheuse a été convertie pour une utilisation de gaz

propane, on peut utiliser un tuyau en cuivre compatible au
propane de 3/8". Si la longueur totale de la canalisation
d’arrivée de gaz est supérieure à 20 pi (6,1 m), utiliser une
plus grosse conduite.

REMARQUE : On doit utiliser un composé d’étanchéité des
tuyauteries résistant à l’action du gaz propane. Ne pas utiliser
de ruban TEFLON.

■ La canalisation doit comprendre un robinet d’arrêt.

Aux États-Unis :

Un robinet d’arrêt individuel manuel doit être installé à
six (6) pi (1,8 m) de la sécheuse, conformément au National
Fuel Gas Code, ANSI Z223.1. L’emplacement doit être facile
à atteindre pour ouvrir et fermer la sécheuse.

®†

32

†®TEFLON est une marque déposée de Chemours.

Au Canada :

Un robinet d’arrêt individuel manuel doit être installé
conformément à la norme B149.1 du Code des installations
au gaz naturel ou propane. On recommande qu’un robinet
d’arrét manuel individuel soit installé à moins de 6 pi
(1,8 m) de la sécheuse. Choisir l’emplacement d’installation
du robinet d’arrêt pour qu’il soit facilement accessible pour
les manoeuvres d’ouverture et fermeture.

C

A

B

A. Connecteur de gaz  exible de 3/8"
B. Adaptateur de tuyau au joint conique de 3/8"
C. Connecteur obturé ( letage NPT de 1/8" ou plus)
D. Canalisation de gaz (NPT de 1/2")
E. Robinet d’arrêt du gaz

E

D

EXIGENCES CONCERNANT LE RACCORDEMENT
AU GAZ

■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre

le connecteur de gaz  exible et la conduite de gaz de la
sécheuse, tel que nécessaire pour éviter le pincement.

■ Utiliser uniquement un composé d’étanchéité des tuyauteries.

Ne pas utiliser de ruban TEFLON.

■ On doit raccorder la sécheuse à la canalisation de gaz à l’aide

d’un connecteur de gaz  exible homologué qui respecte
les normes applicables aux connecteurs utilisés avec des
appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.

®

INSTALLATION DES PIEDS
DE NIVELLEMENT

1. Préparer la sécheuse pour les pieds

de nivellement

CARACTÉRISTIQUES D’ALIMENTATION DU BRÛLEUR

Altitudes supérieures à 2 000 pieds (610 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure à

2 000 pieds (610 m), on doit réduire de 4 % le débit thermique
du brûleur indiqué sur la plaque signalétique pour chaque
tranche de 1 000 pieds (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que 1/2 lb/po².

CANALISATION D’ARRIVÉE DE GAZ DE LA SÉCHEUSE

■ La canalisation d’arrivée de gaz sortant à l’arrière

de la sécheuse est dotée d’un  letage mâle de 3/8."

1

1

/2"

(38 mm)

*53/4"
(146 mm)

* REMARQUE : Si la sécheuse est montée sur un piédestal,

prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du
sol pour la hauteur de la canalisation d’arrivée de gaz, en
fonction du modèle de piédestal. Pour une installation dans
un garage, prévoir 18" (460 mm) de plus à partir du sol pour
la hauteur de la canalisation d’arrivée de gaz.

Connecteur de gaz  exible de 3/8"

Pour ne pas endommager le plancher, utiliser une grande
pièce de carton de l’emballage de la sécheuse; la placer
sous tout le bord arrière de la sécheuse. Saisir fermement la
sécheuse par la caisse (non par le panneau de commande)
et incliner soigneusement la sécheuse sur le carton.

2. Visser dans les pieds de nivellement

Symbole

diamond

de losange

marking

Examiner les pieds de nivellement, trouver le symbole
de losange. Introduire manuellement les vis des pieds dans
les trous – utiliser une clé à molette pour visser les pieds
jusqu’à ce que le symbole de losange ne soit plus visible.

Placer une cornière de carton prise à partir de l’emballage
de la sécheuse sous chacun des deux coins arrière de la
sécheuse. Redresser la sécheuse. Faire glisser la sécheuse
sur les cornières jusqu’à ce qu’elle soit proche de son
emplacement  nal. Laisser suf samment d’espace pour
connecter le conduit d’évacuation.

33

RACCORDEMENT AU GAZ

A

B

A

B

C

D

(modèles de sécheuses à gaz uniquement)

3. Ouvrir le robinet d’arrêt

A

1. Connecter l’alimentation en gaz

à la sécheuse

A. Raccord mâle conique
B. Raccord mâle non conique

Retirer le capuchon rouge de la canalisation d’arrivée de
gaz. À l’aide d’une clé pour serrer, raccorder l’alimentation
en gaz à la sécheuse. Utiliser un composé d’étanchéité des
tuyauteries sur tous les  letages des raccords mâles non
coniques. Si on utilise un conduit métallique souple, veiller
à ce qu’il ne soit pas pincé.

REMARQUE : Pour les raccordements au gaz propane,
il faut utiliser un composé d’étanchéité des tuyauteries
résistant à l’action du gaz propane. Ne pas utiliser de
ruban TEFLON.

®

2. Plani er le raccordement du raccord

(option 1)

B

A. Robinet fermé
B. Robinet ouvert

Ouvrir le robinet d’arrêt du conduit d’alimentation; le robinet
est ouvert lorsque la poignée est parallèle au conduit. Puis
véri er tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique la présence d’une fuite.
Réparer toute fuite éventuelle.

ÉVACUATION

Exigences concernant l’évacuation

A. Raccord de gaz  exible

de 3/8"

B. Conduit de la sécheuse

de 3/8"

On doit utiliser une combinaison de raccords de canalisation
pour raccorder la sécheuse à l’alimentation en gaz existante.
Un raccordement est illustré. Le raccordement peut varier,
selon le type d’alimentation, la dimension et l’emplacement.

C. Coude de canalisation

de 3/8" x 3/8"

D. Adaptateur de tuyau

au joint conique de 3/8"

34

AVERTISSEMENT : Pour réduire le risque d’incendie, cette

sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.

IMPORTANT :

les codes et règlements en vigueur. Le conduit d’évacuation
de la sécheuse ne doit pas être connecté à une évacuation
de gaz, une cheminée, un mur, un plafond, un grenier, un vide
sanitaire ou un vide de construction. Seul un conduit en métal
 exible ou rigide doit être utilisé pour l’évacuation.

■ Utiliser uniquement un conduit d’évacuation en métal lourd

de 4" (102 mm) et des brides de serrage.

■ Ne pas utiliser de conduit de plastique ou de métal très mince.

Respecter les dispositions de tous

4"

(102 mm)

Conduit d’évacuation en métal

lourd de 4" (102 mm)

Conduit métallique rigide

■ Recommandé pour une meilleure performance de séchage

et pour réduire les risques d’écrasement et de déformation.

Conduit métallique exible (Acceptable uniquement

si accessible pour le nettoyage)

■ Doit être complètement déployé et supporté dans

l’emplacement nal de la sécheuse.

■ Enlever tout excès de conduit pour éviter tout affaissement

et déformation susceptible de réduire la capacité d’évacuation
et le rendement.

■ Ne pas installer le conduit dans les cavités fermées des murs,

plafonds ou planchers.

■ La longueur totale ne doit pas excéder 7¾ pi (2,4 m).

■ La longueur du conduit métallique d’évacuation souple utilisé

doit être prise en compte lors de la conception de l’ensemble
du circuit d’évacuation, tel qu’indiqué dans les “Tableaux des
systèmes d’évacuation.”

REMARQUE : Lors de l’utilisation d’un système de décharge
existant, nettoyer et éliminer la charpie sur toute la longueur
du système et veiller à ce que le clapet d’évacuation ne soit
pas obstrué par une accumulation de charpie. Remplacer tout
conduit de plastique ou de feuille métallique par un conduit
métallique rigide ou exible. Examiner les “Tableaux des
systèmes d’évacuation” et, au besoin, apporter les modications
nécessaires au système d’évacuation pour atteindre le meilleur
rendement de séchage.

Coudes :

■ Les coudes à 45° permettent une meilleure circulation de l’air

que les coudes à 90°.

Bon

Meilleur

Brides de serrage :

■ Utiliser des brides de serrages pour sceller tous les joints.

■ Le conduit d’évacuation ne doit pas être connecté ou xé avec

des vis ou avec tout autre dispositif de serrage qui se prolonge
à l’intérieur du conduit et où la charpie risque de s’accrocher.
Ne pas utiliser de ruban adhésif pour conduit.

Clapets de décharge :

■ Terminer le conduit d’évacuation par un clapet d’évacuation

pour empêcher les rongeurs et insectes d’entrer dans
l’habitation.

■ Doit se situer à au moins 12" (305 mm) au-dessus du sol ou

de tout objet susceptible d’obstruer l’évacuation (par exemple
eurs, roches, arbustes ou neige).

■ Ne pas utiliser un clapet d’évacuation à fermeture magnétique.

Styles recommandés :

Clapet à persiennes

Clapet de type boîte

Style acceptable :

Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes
de santé.

Planication du système d’évacuation

Installations d’évacuation recommandées :

B

A

F

G

C

D

E

Clapet incliné

A. Sécheuse
B Raccord coudé
C. Mur
D. Clapet d’évacuation
E. Brides

B

H

F. Conduit d’évacuation

métallique rigide ou souple

G. Longueur de conduit

d’évacuation nécessaire pour
le raccordement des coudes

H. Bouche de décharge

35

Installations d’évacuation facultatives :

Cette sécheuse peut être convertie pour évacuer par le côté
droit, le côté gauche gauche (tous les modèles sauf les systèmes
d’évacuation de grande longueur) ou par le bas. Contacter le
détaillant local pour convertir la sécheuse, le cas échéant.

Déterminer l’itinéraire d’acheminement du conduit :

■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

■ Plani er l’installation pour introduire le nombre minimal

de coudes et de changements de direction.

■ Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■ Plier le conduit graduellement pour éviter de le déformer.

■ Utiliser le moins de changements de direction à 90° possible.

Déterminer la longueur du conduit et les coudes
nécessaires :

■ Utiliser les Tableaux des systèmes d’évacuation

ci-dessous pour déterminer le type de composants
et les combinaisons acceptables.

REMARQUE :

supérieure à la valeur spéci ée dans les “Tableaux des
systèmes d’évacuation”.

Si la longueur du circuit est supérieure à la valeur spéci ée
dans le tableau, on observera :

■ Une réduction de la longévité de la sécheuse.

■ Une réduction du rendement, avec temps de séchage

plus longs et une plus grande consommation d’énergie.

Les “Tableaux des systèmes d’évacuation” fournissent les
exigences d’évacuation qui aident à atteindre la meilleure
performance de séchage.

Ne pas utiliser un conduit de longueur

A B C

A. Installation avec acheminement standard

du conduit d’évacuation par l’arrière

B. Installation du conduit d’évacuation

par la gauche ou par la droite

C. Installation avec évacuation par le bas

Dispositions spéciales pour les résidences mobiles :

Le système d’évacuation doit être solidement  xé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d’évacuation vers l’extérieur.

Tableau des systèmes d’évacuation standards

Nombre de

coudes à 90°

0
1
2
3
4

Type de conduit

d’évacuation
Métallique rigide 64 pi (20 m)
Métallique rigide 54 pi (16,5 m)
Métallique rigide 44 pi (13,4 m)
Métallique rigide 35 pi (10,7 m)
Métallique rigide 27 pi (8,2 m)

Clapets
inclinés

Tableau des systèmes d’évacuation longs

Nombre de

coudes à 90°

0
1
2
3
4

Pour déterminer si le modèle comporte un système d’évacuation
de grande longueur, se reporter au type de code  gurant sur
la plaque signalétique située dans le renforcement de la porte.
Exemple : Le type de code pour un modèle électrique est DALV –
ELE – XXXXXXX-XXX. Le type de code pour un modèle à gaz est
DALV – GAS – XXXXXXX-XXX.

REMARQUE : Pour des systèmes d’évacuation de grande
longueur, utiliser des clapets d’évacuation à persiennes ou
de type boîte – l’évacuation sera meilleure, quelle que soit
la longueur du circuit.

Type de conduit

d’évacuation
Métallique rigide 160 pi (48,8 m)
Métallique rigide 150 pi (45,7 m)
Métallique rigide 140 pi (42,7 m)
Métallique rigide 130 pi (39,6 m)
Métallique rigide 120 pi (36,6 m)

Clapets
inclinés

36

Installation du système d’évacuation

1. Installer le clapet d’évacuation

12" min.

(305 mm)

12" min.

(305 mm)

Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.

2. Raccorder le conduit d’évacuation

au clapet

RACCORDEMENT DU TUYAU
D’ALIMENTATION (MODÈLE À VAPEUR
UNIQUEMENT)

Pour les modèles sans vapeur, passer directement à la section
“Raccordement du conduit d’évacuation.”

La sécheuse doit être connectée au robinet d’eau froide à l’aide
des nouveaux tuyaux d’alimentation (non fournis). Ne pas utiliser
de tuyaux usagés.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après 5 ans
d’utilisation pour réduire le risque de défaillance intempestive.
Prendre note de la date d’installation ou de remplacement des
tuyaux d’arrivée d’eau, pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas de
ren ement, de déformation, de coupure, d’usure ou si une fuite
se manifeste.

1. Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

Le conduit doit être placé par-dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4"(102 mm). Acheminer le conduit jusqu’à l’emplacement
de la sécheuse en utilisant le chemin le plus rectiligne
possible. Éviter les changements de direction à 90º. Utiliser
des brides pour sceller tous les joints. Ne pas utiliser de ruban
adhésif pour conduit, de vis ou autres dispositifs de  xation
qui se prolongeraient à l’intérieur du conduit pour  xer le
conduit d’évacuation; ceux-ci pourraient retenir la charpie.

Arrêter le robinet d’eau froide et retirer le tuyau d’alimentation

de la laveuse.

Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau

et le remplacer par le nouveau joint de caoutchouc fourni.

2. Fixer le tuyau court et le raccord

en “Y”

Fixer un tuyau d’arrivée d’eau de 2 pi (0,6 m) au robinet d’eau
froide. Visser complètement le raccord à la main pour qu’il
soit scellé au robinet. Puis  xer le raccord en “Y” à l’extrémité
mâle du tuyau d’arrivée d’eau de 2 pi (0,6 m). Visser
complètement le raccord à la main pour qu’il soit scellé
au connecteur en “Y”.

37

3. Serrer les raccords

À l’aide d’une pince, serrer les raccords en effectuant deux
tiers de tour supplémentaire.

REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.

5. Fixer le long tuyau à l’électrovanne

de remplissage de la sécheuse
et serrer les raccords

4. Fixer le long tuyau au raccord

en “Y” et serrer les raccords

Fixer une des extrémités du tuyau d’arrivée d’eau de 5 pi
(1,5 m) au connecteur en “Y”. Fixer le tuyau d’alimentation
en eau froide de la laveuse à l’autre extrémité du raccord
en “Y”. Visser le raccord à la main pour qu’il repose sur
le connecteur. Terminer le serrage des raccords – deux
tiers de tour supplémentaires avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.

Ôter le capuchon protecteur
de l’ori ce d’arrivée d’eau. Fixer
l’extrémité inclinée du long tuyau au robinet de remplissage
au bas du panneau arrière de la sécheuse. Visser
complètement le raccord à la main pour qu’il soit scellé
au raccord du robinet de remplissage. Terminer le serrage
des raccords – deux tiers de tour supplémentaires avec
une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.

6. Ouvrir le robinet d’eau froide

Véri er que les robinets d’eau sont ouverts.

7. Véri er qu’il n’y a pas de fuites

38

Véri er qu’il n’y a pas de fuites autour du connecteur en “Y”,
du robinet et des tuyaux d’alimentation.

RACCORDEMENT DU CONDUIT
D’ÉVACUATION

RÉGLAGE DE L’APLOMB
DE LA SÉCHEUSE

1. Raccorder le conduit d’évacuation

à la bouche d’évacuation

À l’aide d’une bride de serrage de 4" (102 mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être  xé par-dessus la bouche d’évacuation
et à l’intérieur du clapet d’évacuation. Véri er que le conduit
d’évacuation est  xé au clapet d’évacuation à l’aide d’une
bride de serrage de 4" (102 mm).

2. Déplacer la sécheuse à son

emplacement  nal

1. Régler l’aplomb de la sécheuse

Place

Placer

le niveau ici

level here

Véri er l’aplomb de la sécheuse
d’un côté à l’autre. Répéter l’opération de l’avant vers l’arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que
le système de détection d’humidité fonctionne correctement.

Déplacer la sécheuse à son emplacement  nal en prenant
soin de ne pas écraser ou déformer le conduit d’évacuation
ou la canalisation de gaz souple.

Une fois que la sécheuse est à son emplacement dé nitif,
ôter les cornières et le carton du dessous de la sécheuse.

Pas d’aplomb D’APLOMB Pas d’aplomb

2. Ajuster les pieds de nivellement

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un
bloc de bois, utiliser une clé pour ajuster les pieds vers le
haut ou vers le bas, et véri er à nouveau si elle est d’aplomb.
Une fois la sécheuse d’aplomb, s’assurer que les quatre
pieds sont en contact ferme avec le plancher et que la
sécheuse ne tangue pas.

39

ACHEVER L’INSTALLATION
LISTE DE VÉRIFICATION

Véri er que toutes les pièces sont maintenant installées.

❑

S’il reste une pièce, passer en revue les différentes étapes
pour découvrir laquelle aurait été oubliée.

Véri er la présence de tous les outils.

❑

Éliminer/recycler les matériaux d’emballage.

❑

Véri er que les robinets d’eau sont ouverts.

❑

Véri er qu’il n’y a pas de fuites autour du raccord

❑

en “Y”, du robinet et des tuyaux.

Véri er l’emplacement dé nitif de la sécheuse. S’assurer

❑

que le conduit d’évacuation n’est pas écrasé ou déformé.

Véri er que la sécheuse est d’aplomb. Voir “Réglage

❑

de l’aplomb de la sécheuse”.

Retirer la pellicule sur le panneau de commande et tout

❑

ruban adhésif resté sur la sécheuse.

Essuyer soigneusement l’intérieur du tambour de la

❑

sécheuse avec un chiffon humide pour éliminer toute
trace de poussière.

Lire la section “Utilisation de la sécheuse” dans le Guide

❑

d’utilisation et d’entretien.

Si l’on réside dans une région où l’eau est dure, l’emploi

❑

d’un adoucisseur d’eau est recommandé pour contrôler
l’accumulation de tartre dans le circuit d’eau de la
sécheuse. Avec le temps, l’accumulation de tartre peut
obstruer différentes parties du circuit d’eau, ce qui réduira
la performance du produit. Une accumulation excessive de
tartre peut entraîner la nécessité de remplacer ou de réparer
certains composants.

INVERSION DE LA PORTE
(FACULTATIF)

Les instructions suivantes correspondent aux modèles avec
porte ronde et carrée.

Outils nécessaires :

®

®

†

T25

Tournevis TORX
8" (203 mm) min. de long

Inversion du sens d’ouverture de la porte ronde,
verre plat – poignée unique

de

Tournevis Phillips n° 2

1. Retirer la porte de la sécheuse

Modèles électriques seulement :

Brancher sur une prise reliée à la terre.

❑

Modèles à gaz seulement :

Brancher sur une prise reliée à la terre.

❑

S’assurer que l’alimentation en gaz est ouverte.

❑

Véri er qu’il n’y a pas de fuites.

❑

Véri er que la canalisation de gaz souple n’est pas écrasée

❑

ou déformée.

Tous les modèles :

Sélectionner un programme de séchage minuté avec chaleur

❑

et mettre la sécheuse en marche. Ne pas sélectionner le
réglage de température Air Only (Air seulement).

Si la sécheuse ne démarre pas, véri er ce qui suit :

• Le bouton Start (Mise en marche) a été enfoncé
fermement.

• La sécheuse est branchée dans une prise et/ou
l’alimentation électrique est branchée.

• Les fusibles du domicile sont intacts et serrés;
le disjoncteur n’est pas déclenché.

• La porte de la sécheuse est fermée.

Cette sécheuse démarre automatiquement une procédure
de diagnostic au début du premier programme.

REMARQUE : Il est possible que la sécheuse dégage

une odeur lors du chauffage initial. Cette odeur est normale
lorsque l’élément chauffant est utilisé pour la première fois.
L’odeur disparaîtra.

IMPORTANT : Si l’on n’a pas encore retiré la pellicule
protectrice de la sécheuse, la décoller de la porte de la
sécheuse avant de continuer.

À l’aide d’un tournevis T25
charnière de porte à la sécheuse et soulever la porte pour
la retirer. Placer la porte sur une serviette douce ou sur une
surface lisse. Replacer les quatre vis dans les mêmes trous.

®

, retirer les quatre vis  xant la

40

†®TORX et T25 sont les marques de commerce déposées de Acument Intellectual Properties, LLC.

2. Déplacer la gâche de la porte

4. Retirer la garniture circulaire

de la partie externe du hublot

À l’aide d’un tournevis T25®, retirer les deux vis  xant la
gâche de la porte au châssis de la porte de la sécheuse.
Faire pivoter la gâche de 180° et la  xer au côté opposé
du châssis de la porte de la sécheuse, tel qu’indiqué.

3.

Dégager la porte interne de la porte
externe

fig. A

fig. B

À l’aide d’un tournevis Phillips, retirer les deux vis du support
de la partie externe du hublot et faire pivoter la partie externe
du hublot dans le sens horaire jusqu’à ce que les indentations
carrées soient alignées avec les quatre onglets de la garniture
circulaire aux emplacements indiqués par les  èches dans
l’illustration A ci-dessus. Soulever ensuite la partie externe
du hublot et le support, et les dégager de la garniture
circulaire – les mettre de côté (B).

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer
les 10 vis  xant la porte interne à la porte externe. Soulever
la porte interne pour la dégager et la mettre de côté.

41

5. Inversion du sens de la partie

externe du hublot

6. Faire pivoter la partie externe du

hublot et la réinstaller sur la garniture
circulaire

Poignée

Bas de
la porte

Encoches

fig. A

fig. A

Poignée

fig. B

À l’aide d’un tournevis Phillips, retirer les quatre vis du support
de la partie externe du hublot et extraire l’anneau de garniture
de la fenêtre (A). Faire pivoter l’anneau de garniture à 180° et
 xer les quatre vis retirées à l’étape précédente (B).

fig. B

Tout en plaçant le bord comportant les deux indentations
au sommet, aligner les indentations de la partie externe
du hublot avec les onglets de la garniture circulaire et
abaisser le tout pour la mise en place tel qu’illustré à la
 gure A. Faire pivoter la partie externe du hublot dans
le sens antihoraire pour emboîter les onglets ( gure B).
Avec un tournevis Phillips, visser les deux vis
précédemment retirées.

IMPORTANT : Ne pas serrer excessivement.

42

7. Retirer la charnière et le loquet

9. Réinstaller la porte interne

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les trois vis TORX®  xant
la plaque de protection du loquet et la plaque de support
du loquet; retirer aussi les cinq vis maintenant la charnière
en place.

8. Réinstaller la charnière et le loquet

sur chaque côté

Bas de
la porte

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. Réinstaller les 10 vis  xant la porte
interne à la porte externe.

10. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, réinstaller la plaque
de protection du loquet, la plaque de support du loquet
et la charnière sur les côtés opposés auxquels elles ont
été respectivement retirées.

À l’aide d’un tournevis T25®, retirer les quatre vis de
la sécheuse. Insérer les onglets sur la charnière dans
l’encoche de montage et les faire glisser vers le bas
pour engager l’onglet supérieur. Fixer avec les quatre

®

vis T25

précédemment retirées.

43

Inversion du sens d’ouverture de la porte ronde, verre plat – poignée double

3.

1. Retirer la porte de la sécheuse

Dégager la porte interne
de la porte externe

IMPORTANT : Si l’on n’a pas encore retiré la pellicule

protectrice de la sécheuse, la décoller de la porte de la
sécheuse avant de continuer.

À l’aide d’un tournevis T25
charnière de porte à la sécheuse et soulever la porte pour
la retirer. Placer la porte sur une serviette douce ou sur une
surface lisse. Replacer les quatre vis dans les mêmes trous.

®

, retirer les quatre vis  xant la

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer
les 10 vis  xant la porte interne à la porte externe. Soulever
la porte interne pour la dégager et la mettre de côté.

2. Déplacer la gâche de la porte

À l’aide d’un tournevis T25®, retirer les deux vis  xant
la gâche de la porte au châssis de la porte de la sécheuse.
Faire pivoter la gâche de 180° et la  xer au côté opposé
du châssis de la porte de la sécheuse, tel qu’indiqué.

4. Retirer la charnière et le loquet

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les trois vis  xant la
plaque de protection du loquet et la plaque de support
du loquet; retirer aussi les cinq vis maintenant la charnière
en place.

44

5. Réinstaller la charnière

et le loquet sur chaque côté

Au moyen d’un tournevis T25®, remonter la plaque de
protection du loquet et la plaque de support du loquet
avec les trois vis ôtées précédemment, ainsi que la charnière
avec les cinq vis, du côté opposé à celui duquel elles ont
été enlevées.

7. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, retirer les quatre vis de
la sécheuse. Insérer les onglets sur la charnière dans
l’encoche de montage et les faire glisser vers le bas
pour engager l’onglet supérieur. Fixer avec les quatre

®

vis T25

Inversion du sens d’ouverture de la porte ronde,
verre bombé – poignée double

précédemment retirées.

6. Réinstaller la porte interne

Bas de
la porte

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. Réinstaller les 10 vis  xant la porte
interne à la porte externe.

1. Retirer la porte de la sécheuse

IMPORTANT : Si l’on n’a pas encore retiré la pellicule

protectrice de la sécheuse, la décoller de la porte de la
sécheuse avant de continuer.

À l’aide d’un tournevis T25
charnière de porte à la sécheuse et soulever la porte pour
la retirer. Placer la porte sur une serviette douce ou sur une
surface lisse. Replacer les quatre vis dans les mêmes trous.

®

, retirer les quatre vis  xant la

45

2. Déplacer la gâche de la porte

À l’aide d’un tournevis T25®, retirer les deux vis  xant la
gâche de la porte au châssis de la porte de la sécheuse.
Faire pivoter la gâche de 180° et la  xer au côté opposé
du châssis de la porte de la sécheuse, tel qu’indiqué.

3.

Dégager la porte interne
de la porte externe

4. Retirer la charnière et le loquet

Loquet

Charnière

À l’aide d’un tournevis T25®, retirer les trois vis TORX®  xant
la plaque de protection du loquet et la plaque de support
du loquet; retirer aussi les cinq vis maintenant la charnière
en place.

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer
les 10 vis  xant la porte interne à la porte externe. Soulever
la porte interne pour la dégager et la mettre de côté.

5. Réinstaller la charnière

et le loquet sur chaque côté

Au moyen d’un tournevis T25®, remonter la plaque
de protection du loquet et la plaque de support du loquet
avec les trois vis TORX
charnière avec les cinq vis, du côté opposé à celui duquel
elles ont été enlevées.

®

ôtées précédemment, ainsi que la

46

6. Réinstaller la porte interne

Inversion du sens d’ouverture de la porte carrée

Bas de
la porte

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. Réinstaller les 10 vis  xant la porte
interne à la porte externe.

7. Réinstaller la porte sur la sécheuse

1. Retirer la porte de la sécheuse

À l’aide d’un tournevis T25®, retirer les quatre vis  xant la
charnière de porte à la sécheuse et soulever la porte pour
la retirer. Placer la porte sur une serviette douce ou sur une
surface lisse. Conserver ou mettre les quatre vis de côté.

2. Déplacer la gâche de la porte

À l’aide d’un tournevis T25®, retirer les quatre vis de
la sécheuse. Insérer les onglets sur la charnière dans
l’encoche de montage et les faire glisser vers le bas
pour engager l’onglet supérieur. Fixer avec les quatre

®

vis T25

précédemment retirées.

À l’aide d’un tournevis T25®, retirer les deux vis  xant la
gâche de la porte au châssis de la porte de la sécheuse.
Retirer les quatre vis au-dessus et en dessous de la gâche
de la porte et les mettre de côté pour utilisation ultérieure.
Faire pivoter la gâche de 180° et la  xer au côté opposé
du châssis de la porte de la sécheuse, tel qu’indiqué.

47

3. Dégager la porte interne

de la porte externe

Patte de

dégagement

5. Réinstaller la charnière et le loquet

sur chaque côté

Loquet

Patte de

dégagement

Positionner la porte de façon à ce que l’intérieur de la porte
soit orienté vers le haut. À l’aide d’un tournevis Phillips, retirer
les 13 vis  xant la porte interne à la porte externe. Soulever
la porte interne pour la dégager et la mettre de côté.

REMARQUE : Une petite patte de dégagement se trouve de
chaque côté de la porte. Si la porte interne ne se dégage pas
facilement de la porte externe, introduire une carte de crédit,
un couteau à mastic ou un autre objet plat similaire entre la
porte interne et la porte externe aux emplacements indiqués
pour dégager la patte.

4. Retirer la charnière et le loquet

de la porte interne

Charnière

Charnière

À l’aide d’un tournevis T25®, réinstaller la plaque de protection
du loquet, la plaque de support du loquet et la charnière sur
les côtés dont elles ont été respectivement retirées.

6. Réinstaller la porte interne

sur la porte externe

Placer la porte interne sur la porte externe. Avec un tournevis
Phillips, visser les 13 vis retirées précédemment.

Loquet

À l’aide d’un tournevis T25®, retirer les trois vis  xant la
plaque de protection du loquet et la plaque de support
du loquet; retirer aussi les cinq vis maintenant la charnière
en place.

W11101368A
W11101371A-SP

03/17

Used under license in Canada.

©2017 Tous droits réservés.

Emploi sous licence au Canada.

7. Réinstaller la porte sur la sécheuse

À l’aide d’un tournevis T25®, réinstaller les quatre vis  xant
la charnière de la porte à la sécheuse.

©2017 All rights reserved.
