A. Køleafdeling

2. Intern belysning

3. Hylder/hyldeområde

4. Multi-flow system med kold luft

5. Afkølingsrum

6. Typeplade med handelsnavn
7a. Rumopdeler i grøntsagsskuffe

8. Æggebakke

9. Sæt til vending af dør

10. Rumopdeler

11. Dørhylder
B. Fryseafdeling

12. Område til indfrysning (med/uden klap)

13. Område til opbevaring af frosne madvarer

14. Isterningbakke

15. Plasthylde

16. Dørhylder i fryseafdelingen til pizzaer og andre frostvarer med kort

opbevaringstid

Alt efter model kan antallet og arten af tilbehør variere.
C. Betjeningspanel

Antibakteriel beskyttelse:

1. Filter i ventilatoren (afhængigt af model)

7. Grøntsagsskuffe med antibakterielle midler (afhængigt af

model)

17. Dørpakninger

Grøntsagsskuffen og dørpakningerne er fremstillet af materialer, der
forhindrer bakterievækst.

Bemærk:

- Hvis den har en klap, anbefales det at fjerne klappen for at gøre
opbevaringsområdet større.

- Alle hylder og dørhylder er flytbare. Fryserens plasthylde kan ikke
fjernes med henblik på en god luftcirkulation i fryseafdelingen.

- Apparatets indvendige temperatur afhænger af rumtemperaturen,
skabets placering, og hvor tit døren åbnes. Disse faktorer skal tages i
betragtning ved indstilling af temperaturen.

- Tilbehørsdelene kan ikke vaskes i opvaskemaskine.

TÆNDING AF SKABET

Monter afstandsstykkerne (hvis de
medfølger) øverst på kondensatoren bag på
apparatet. Når stikket sættes i stikkontakten,
starter apparatet automatisk. Når der er
tændt for apparatet, skal der gå mindst 4-6
timer, inden der anbringes madvarer i det.

Specielle kontrolelementer aktiveres:

• Kontrollamperne på betjeningspanelerne lyser i 2 sekunder.

• Der aktiveres et lydsignal i 1 sekund.

Bemærk:

• Hvis der lægges madvarer i køleafdelingen, inden skabet har nået den

rette køletemperatur, kan madvarerne blive ødelagt.

BESKRIVELSE AF BETJENINGSPANELET

(1) Trykknap til valg af afdeling "Køleskab/Fryser"
(2) Grøn kontrollampe tændt/slukket informerer om:

- temperaturindstilling i fryseafdeling (grøn kontrollampe tændt)

- temperaturindstilling i køleafdeling (grøn kontrollampe slukket)

(3) Knap til valg af temperatur "Temp.°C".
(4) (5) (6) Grønne kontrollamper, der angiver temperaturindstillingerne.
(7) Trykknappen "Nulstil alarm".

Justering af temperaturen i de to afdelinger udføres
med knappen "Køleskab/Fryser" (1). Når
kontrollampen (2) er slukket, kan temperaturen i
køleafdelingen vælges.

Temperaturen i køleafdelingen kan indstilles med trykknappen til
indstilling af temperatur (3) på betjeningspanelet.

De 5 mulige temperaturindstillinger for
køleafdelingen beskrives til venstre.
Indstillingen ændres trinvist, hver gang
der trykkes kortvarigt på knappen
"Køleskab/Fryser" (1).
Middeltemperaturen er den anbefalede
temperaturindstilling.

Temperaturen i fryseafdelingen justeres med
knappen "Køleskab/Fryser" (1). Den grønne
kontrollampe (2) tænder.

Temperaturen i fryseafdelingen kan indstilles med trykknappen til
indstilling af temperatur (3) på betjeningspanelet.

De 5 mulige temperaturindstillinger for
fryseafdelingen og lynindfrysning
beskrives til venstre.
Indstillingen ændres trinvist, hver gang
der trykkes kortvarigt på knappen
"Køleskab/Fryser" (1).
Middeltemperaturen er den anbefalede
temperaturindstilling.

Efter lynindfrysningen (deaktiveres automatisk efter 48 timer) vender
fryseren tilbage til den tidligere valgte indstilling. Når stikket tages ud af
stikkontakten og sættes i igen, genoprettes de tidligere indstillede
temperaturer i køle- og fryseafdelingen.

VENTILATOR MED TRYKKNAP

Ventilatoren forbedrer temperaturfordelingen i køleafdelingen,
så madvarerne opbevares bedre.
Ventilatoren er som standard AKTIVERET.
Det anbefales, at ventilatoren er aktiveret, så funktionen "Ekstra kølig"
kan fungere, samt når rumtemperaturen er over 27 ÷ 28°C, hvis der er
vanddråber på glashylderne, eller når det er meget fugtigt.

Bemærk
Bloker ikke indsugningsområdet med madvarer.
Husk at deaktivere ventilatoren, når rumtemperaturen falder,
hvis funktionen Ekstra kølig er deaktiveret. Tryk på knappen (1a)

for at slukke for ventilatoren.
Hvis apparatet har ventilator, kan den forsynes med Hygiene+ filteret.
Tag det ud af æsken (i grøntsagsskuffen - element 7), og sæt det ind i
ventilatordækslet (element 1b).
Udskiftningsvejledningen leveres sammen med filteret.

AFRIMNING AF KØLESKAB
Afrimningen af køleskabet er fuldautomatisk.

Periodisk dannelse af vanddråber på køleskabets bagvæg betyder, at den
automatiske afrimning er i gang. Afrimningsvandet ledes automatisk via
et afløbshul ud i en beholder, hvor det fordamper.

AFRIMNING AF FRYSEAFDELINGEN
No Frost frysere sørger for cirkulation af kold luft i

opbevaringsområderne og hindrer rimdannelse, så det aldrig er
nødvendigt at afrime. Frostvarerne sidder ikke fast på væggene,
etiketterne forbliver læsbare, og opbevaringsområdet forbliver rent og i
orden.

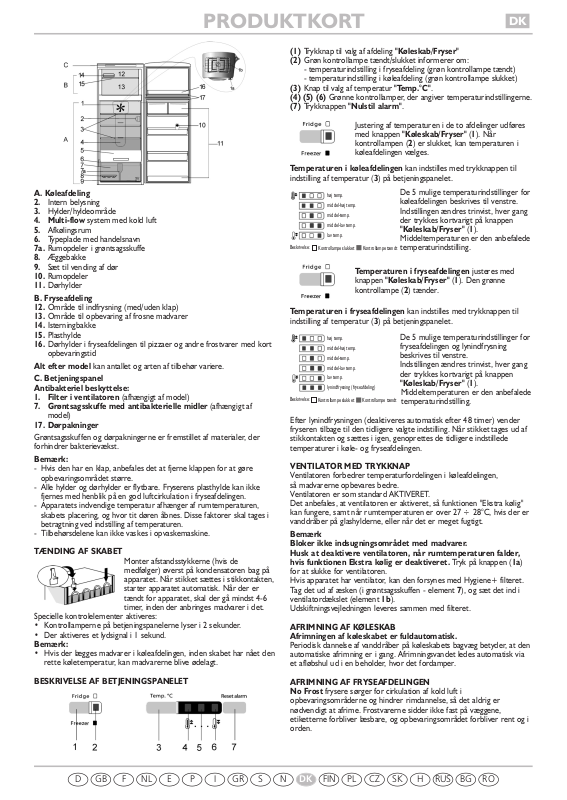

PRODUKTKORT

DK

ROBGRUSHSKCZPLIGB FINDKNSGRPENLFD

høj temp.
middel-høj temp.
middel-temp.
middel-lav temp.
lav temp.

Beskrivelse:

Kontrollampe slukket

Kontrollampe tændt

høj temp.
middel-høj temp.
middel-temp.
middel-lav temp.
lav temp.
lynindfrysning (fryseafdeling)

Beskrivelse:

Kontrollampe slukket

Kontrollampe tændt

UDSKIFTNING AF PÆREN

Før pæren udskiftes, skal stikket tages
ud af stikkontakten.
Hvis den indvendige belysning ikke
virker:

1. Fjern lampedækslet således: Stik fingrene ind i ventilationshullerne i

siden (1), stræk dækslet forsigtigt, og flyt det opad.

2. Kontrollér pæren. Skru eventuelt pæren ud, og udskift den med en

ny.

3. Sæt lampedækslet på plads.

Efterlad ikke pæren uden dæksel.

VEJLEDNING I VALG AF FUNKTIONER
Funktioner og indstillinger

Knappen til indstilling af temperatur Te m p . ° C bruges til at vælge
temperaturindstillingen for køleafdelingen/fryseafdelingen blandt 5
mulige niveauer (niveau 1, niveau 2, niveau 3, niveau 4, niveau 5) ved at
trykke gentagne gange på knappen. Valgene afhænger af kontrollampens
(2) status.

Deaktivering af alarm - Tryk på trykknappen Nulstil alarm.
Lynindfrysning: For at opnå en mere effektiv indfrysning skal denne

funktion aktiveres 48 timer før indfrysningen af friske madvarer.

- Vælg fryseafdelingen med knappen (1). Kontrollampen (2) skal tænde.

- Tryk på knappen til indstilling af temperatur Te m p . ° C , og hold den
nede, til 3 grønne kontrollamper tænder samtidigt (4) (5) (6).
24 timer senere anbringes de madvarer, der skal indfryses, i den
øverste skuffe i fryseafdelingen.

Denne funktion deaktiveres automatisk efter 48 timer.

Funktionen kan deaktiveres tidligere således:

- Tryk igen på knappen til indstilling af temperatur Te m p . ° C , og hold
den nede i 3 sek, mens kontrollampen (2) lyser - lysene for valgt
temperatur vender tilbage til den tidligere viste temperaturindstilling.

Nulstil alarm

Hvis der opstår en alarmtilstand, kan lydsignalet deaktiveres ved at
trykke én gang på trykknappen Nulstil alarm.

"Blackout alarm" (strømafbrydelse) - I tilfælde af strømafbrydelse
kontrollerer apparatet automatisk temperaturændringerne i
fryseafdelingen, når strømmen vender tilbage. "Blackout alarmen"
aktiveres, hvis temperaturen er kommet over det tilladelige. Det angives
således:

- Den grønne kontrollampe (2) blinker

- Der aktiveres et lydsignal.

Når alarmen for strømafbrydelse er aktiveret, anbefales det at gøre
følgende:

- Hvis madvarerne i fryseren ikke længere er indfrosne, men stadig er
kolde, skal de straks anbringes i køleafdelingen og anvendes inden for
24 timer.

- Hvis madvarerne i fryseafdelingen er frosne, er de blevet nedfrosset
igen efter optøning på grund af strømafbrydelsen. Det frarådes at
anvende de genindfrosne madvarer, da genindfrysning medfører tab af
næringsstoffer og kan være skadelig for helbredet.

Bemærk

Alarmen for strømafbrydelse er ingen garanti for, at det er sikkert at
bruge madvarerne, og at kvaliteten er i orden. Den oplyser udelukkende
om, at det er nødvendigt at kontrollere kvaliteten af de madvarer, der er
anbragt i køle- og fryseafdelingen.
Alarmen deaktiveres ved at trykke én gang på trykknappen Nulstil
alarm. Den grønne kontrollampe (2) holder op med at blinke.

- Den normale driftstemperatur genoprettes, og lydsignalet ophører.

Alarm for for høj temperatur i fryseafdelingen.
Aktivering af alarmen for for høj temperatur angives således:

- De grønne kontrollamper (4) (5) (6) blinker.

- Der aktiveres et lydsignal.

Alarmen aktiveres:

• når apparatet sluttes til elnettet for første gang, eller når der har været
slukket for apparatet i længere tid.

• når temperaturen i fryseafdelingen er for høj.

• når mængden af madvarer i fryseafdelingen overskrider den angivne
mængde på typepladen.

• når fryserdøren har været åbnet i lang tid.

Lydsignalet deaktiveres ved at trykke på trykknappen Nulstil alarm.
Kontrollamperne (

4) (5) (6) holder op med at blinke, når den maksimalt

tilladte temperatur er nået.

Funktionen "6th Sense"

Funktionen "6th Sense" hjælper med til at opretholde de optimale
betingelser for opbevaring af madvarerne. Funktionen aktiveres
automatisk:

• når der er anbragt en større mængde madvarer i fryseafdelingen.

• når fryserdøren har været åbnet i lang tid.

• når der forekommer en længerevarende strømafbrydelse, så
temperaturen i skabet stiger så meget, at der ikke længere kan
garanteres en korrekt opbevaring af madvarerne.

Ekstra kølig

Funktionen Ekstra kølig er som standard aktiveret, og den fungerer
kun, når ventilatoren er tændt. Funktionen Ekstra kølig deaktiveres ved
at trykke på knapperne for valg af afdeling "Køleskab/Fryser" og
"Temp.°C" i mindst 3 sek. Der afgives et langt lydsignal for
deaktiveringen af funktionen Ekstra kølig.
Funktionen aktiveres på samme måde (tryk på de 2 knapper i 3 sek).
Der afgives et kort lydsignal for aktiveringen af funktionen Ekstra kølig.
Denne funktion styrer ventilatoren i køleafdelingen, så opbevaringen af
madvarerne optimeres uanset rumtemperaturen.

For at reducere energiforbruget anbefales det at deaktivere funktionen
Ekstra kølig og ventilatoren.

5019 636 01007

Printed in Poland 02/10

ANDEN UNORMAL DRIFT ANGIVET AF KONTROLLAMPER

Hvis der forekommer unormal drift, blinker alle kontrollamperne for valg af temperatur, og der afgives et lydsignal. For at kontrollere
alarmkoden skal der trykkes på trykknappen for temperaturindstilling Te m p . ° C & Reset alarm. Alarmkoden vises på kontrollamperne
for temperatur (alarmkoderne forklares i nedenstående tabel).
Når dette er gjort, blinker kontrollamperne, til fejlen er udbedret. Hvis en alarm vist i nedenstående tabel forekommer, er funktioner
som f.eks. temperaturregulering og lynindfrysning ikke tilgængelige, før fejlen er udbedret.
Hvis der forekommer flere alarmer samtidigt, vises alarmen med den højeste prioritet (nummer 1 har højeste prioritet).

Alarm Prioritet

Alarmkode vist af kontrollamperne

for temperatur

Aktion

Kontrollampe4Kontrollampe5Kontrollampe

6

Alarm for køleelementets temperaturføler - fryseafdeling 1 Kontakt Service, og opgiv alarmkoden.

Alarm for køleelementets temperaturføler - køleafdeling 2 Kontakt Service, og opgiv alarmkoden.

Alarm for rumtemperaturføler - køleafdeling 3 Kontakt Service, og opgiv alarmkoden.

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

Beskrivelse: Kontrollampe slukket Kontrollampe tændt

PRODUKTKORT

DK
