Guida rapida
GRAZIE PER AVERE ACQUISTATO UN PRODOTTO
WHIRLPOOL
Per ricevere un’assistenza più completa, registrare il
prodotto su www . whirlpool . eu/ register

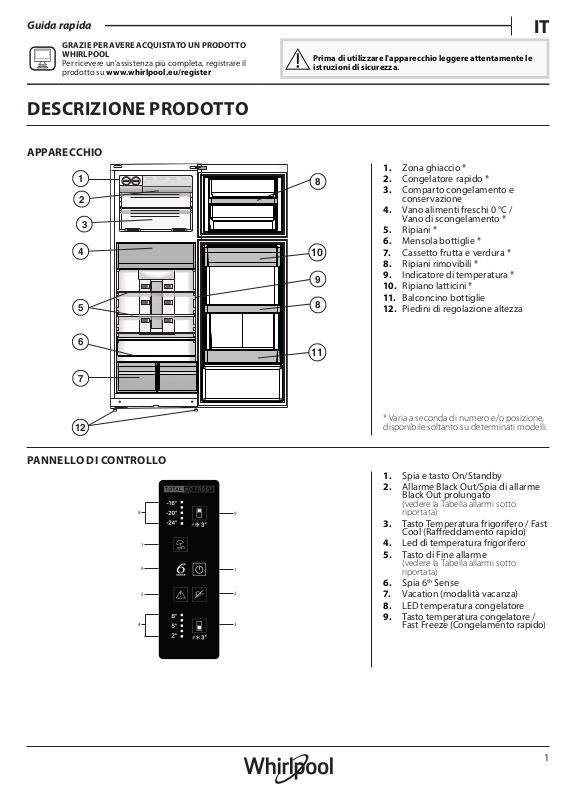

DESCRIZIONE PRODOTTO
APPARECCHIO
1
2
3
4
5
Prima di utilizzare l'apparecchio leggere attentamente le
istruzioni di sicurezza.
1. Zona ghiaccio*
8
2. Congelatore rapido*
3. Comparto congelamento e
conservazione
4. Vano alimenti freschi 0°C/
Vano di scongelamento*
5. Ripiani*
6. Mensola bottiglie*
10
7. Cassetto frutta e verdura*
8. Ripiani rimovibili*
9
9. Indicatore di temperatura*
10. Ripiano latticini*
11. Balconcino bottiglie
8
12. Piedini di regolazione altezza
IT
6
7
12
PANNELLO DI CONTROLLO
8
7
6
5
4
11
* Varia a seconda di numero e/o posizione,
disponibile soltanto su determinati modelli.
1. Spia e tasto On/Standby
2. Allarme Black Out/Spia di allarme
Black Out prolungato
(vedere la Tabella allarmi sotto
9
riportata)
3. Tasto Temperatura frigorifero/ Fast
Cool (Rareddamento rapido)
4. Led di temperatura frigorifero
5. Tasto di Fine allarme
1
(vedere la Tabella allarmi sotto
riportata)
6. Spia 6th Sense
2
7. Vacation (modalità vacanza)
8. LED temperatura congelatore
3
9. Tasto temperatura congelatore/
Fast Freeze (Congelamento rapido)
1
Page 2
ACCESSORI
BACINELLA GHIACCIO EASY ICE MENSOLA PORTABOTTIGLIE
PRIMO UTILIZZO
ACCENSIONE DELL'APPARECCHIO
L'apparecchio si avvia in modo automatico, una volta
collegato alla rete di alimentazione. Dopo avere acceso
l'apparecchio, attendere almeno 4-6 ore prima di introdurre
alimenti nei comparti frigorifero e comparto congelatore.
Quando l'apparecchio viene collegato all'alimentazione
elettrica, il display si illumina e tutte le icone appaiono sul
display per circa 1 secondo. Appaiono i valori predeniti e
impostati in fabbrica per il comparto frigorifero - congelatore.
USO QUOTIDIANO
FUNZIONI
TASTO/SPIA ON/STANDBY
Per impostare l'apparecchio in standby, tenere premuto il
tasto per 3 secondi. Tutte le icone si spengono eccetto:
TEMPERATURA DEL FRIGORIFERO
Per regolare la temperatura del frigorifero, premere il tasto
Temperatura frigorifero. La temperatura del comparto
frigorifero può essere regolata tra +2°C e +8°C, come
mostrato dai LED corrispondenti.
FAST COOL (RAFFREDDAMENTO RAPIDO)
La funzione Rareddamento rapido consente di aumentare la
capacità di rareddamento nel comparto frigorifero. L'utilizzo di
questa funzione è raccomandato qualora si collochi all'interno del
comparto frigorifero una grande quantità di alimenti. Per disattivare
la funzione Rareddamento rapido, premere per 3 secondi il tasto
Temperatura frigorifero. L'attivazione di questa funzione è segnalata
dai LED di temperatura del comparto frigorifero, come si vede nella
sequenza qui a lato. La funzione viene disattivata automaticamente
dopo 6 ore, oppure è possibile disattivarla manualmente premendo
il tasto Temperatura frigorifero.
Per maggiori informazioni sulle funzioni, vedere le Use and Care
Guide (Istruzioni per l'uso) / Per informazioni su come ricevere le
Use and Care Guide (Istruzioni per l'uso), vedere l'ultima pagina
automaticamente dopo 48 ore, oppure è possibile disattivarla
manualmente premendo il tasto Temperatura del congelatore.
TASTO VACATION (VACANZA)
Questa funzione può essere attivata per ridurre il consumo
di corrente dell'apparecchio durante un periodo di tempo
prolungato. Prima di attivare la funzione, rimuovere tutti gli
alimenti deperibili dal comparto frigorifero e assicurarsi che la
porta sia correttamente chiusa, dal momento che il frigorifero
manterrà una temperatura adeguata per impedire la formazione
di odori sgradevoli (+12°C). Per attivare/ disattivare, premere il
tasto della modalità Vacanza per 3 secondi. Quando la funzione
è attivata, il rispettivo simbolo si accende e la temperatura del
comparto frigorifero viene impostata su un valore più elevato
(il display temperatura mostrerà la nuova impostazione di
temperatura di +12°C). Modicando il valore impostato di
temperatura, la funzione verrà disattivata automaticamente.
TEMPERATURA DEL CONGELATORE
Per regolare la temperatura del congelatore, premere il tasto
Temperatura congelatore. La temperatura del comparto
congelatore può essere regolata tra -16°C e -24°C, come
mostrato dai LED della temperatura comparto frigorifero.
FAST FREEZE (CONGELAMENTO RAPIDO)
L'utilizzo di questa funzione è raccomandato qualora si
collochi all'interno del comparto congelatore una quantità
elevata di alimenti. 24 ore prima di congelare alimenti freschi,
attivare la funzione di congelamento rapido premendo il tasto
Temperatura congelatore per 3 secondi. L'attivazione di questa
funzione è segnalata dai LED di temperatura del comparto
congelatore, come si vede nella sequenza qui a lato. Dopo
24 ore, riporre gli alimenti da congelare nel cestello inferiore
o nel comparto congelatore. La funzione viene disattivata
2
SPIA 6TH SENSE
La tecnologia 6
condizioni ottimali per la conservazione degli alimenti.
DISPLAY INTELLIGENTE
Questa funzione opzionale può essere usata per risparmiare
energia. Per attivare la modalità Display Int., premere
contemporaneamente i tasti
Temperatura congelatore per 3 secondi nché non viene
emesso un segnale acustico. Per disattivare la funzione,
ripetere la stessa procedura. Ricordare che questa operazione
non scollega l'apparecchio dall'alimentazione elettrica ma si
limita a ridurre l'alimentazione consumata dal display esterno.
VANO ALIMENTI FRESCHI 0°C/ VANO DI
SCONGELAMENTO*
Un vano progettato per mantenere la freschezza di cibi delicati
come carne e pesce. Grazie alla bassa temperatura del vano
gli alimenti possono essere conservati no a una settimana
th
SENSE imposta automaticamente le
Temperatura frigorifero e
Page 3
(test eettuato su prodotti carnei) mantenendo inalterati
componenti nutrizionali, aspetto e aroma. Questo vano è
inoltre particolarmente indicato per scongelare i cibi in modo
salutare, in quanto, lo scongelamento a bassa temperatura
inibisce la proliferazione di microrganismi, preservando il gusto
e le proprietà organolettiche del cibo. Non è adatto per frutta,
verdura e insalate. Può anche essere usato per pasta fresca, pasta
fresca ripiena e alimenti cotti o non consumati.
IT
CASSETTO FRUTTA E VERDURA*
I cassetti frutta e verdura di cui è dotato il frigorifero sono
appositamente progettati per mantenere fresche e fragranti
la frutta e le verdure. Il regolatore di umidità può essere
aperto (posizione B) per ridurre il grado di umidità e favorire
così la conservazione della frutta, oppure chiuso (posizione A)
per creare condizioni più umide per la verdura.
INDICATORE DI TEMPERATURA*
Attraverso la visualizzazione della parola "OK", l'indicatore
di temperatura segnala quando il livello delle temperatura
all'interno del vano in questione è sucientemente basso per
la conservazione degli alimenti.
1. Vericare che la parola OK appaia chiaramente sull'indicatore
in questione (vedere l'immagine sotto riportata).
2. Se la parola “OK” non compare, signica che il livello della
temperatura è eccessivamente elevato: impostare quindi
una temperatura inferiore e attendere circa 10 ore che il
livello della temperatura si sia stabilizzato.
3. Vericare nuovamente lo stato dell'indicatore: se necessario,
regolare nuovamente la temperatura come già descritto. Nel
caso in cui siano state riposte nell'apparecchio grandi quantità
di alimenti oppure la porta del frigorifero sia stata aperta di
frequente, è normale che sull'indicatore non compaia "OK".
Prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO
su di un valore superiore, attendere pertanto almeno 10 ore.
RIPIANI*
Grazie alle guide progettate specicamente, i ripiani sono
rimovibili e regolabili in altezza, consentendo la facile
conservazione di contenitori e cibi di grandi dimensioni.
A
B
B
A
ZONA GHIACCIO*
Dopo aver versato l'acqua nelle apposite bacinelle per il
ghiaccio, sistemarle nelle relative sedi all'interno della zona
ghiaccio. La formazione dei cubetti di ghiaccio richiede circa
2 ore. Per prendere i cubetti è suciente ruotare verso destra
i due tasti. I cubetti di giaggiolo cadono a questo punto nel
ripiano inferiore, pronti per l'uso.
TABELLA ALLARMI
TIPO DI
ALLARME
Allarme porta aperta Il segnale acustico viene attivato e la spia di
Allarme temperatura I Led della temperatura lampeggiano (°C) e la
Allarme di black out
lungo
ALCUNI SEGNALI ACUSTICI CHE SI POSSONO SENTIRE DURANTE IL FUNZIONAMENTO
Un sibilo alla prima accensione
dell'apparecchio o dopo un lungo periodo
di inutilizzo.
Un brusio quando si attivano la valvola
dell'acqua o la ventola.
SEGNALE CAUSA SOLUZIONE
allarme lampeggia.
corrispondente spia di allarme
illuminata.
La spia di allarme black-out rimane
la spia di allarme lampeggia
Un gorgoglio quando il liquido
refrigerante penetra nei tubi.
Un crepitio quando si avvia il
compressore.
rimane
accesa,
La porta è rimasta aperta per più di 2
minuti.
La temperatura interna del congelatore
non è adeguata.
Guasto prolungato dell'alimentazione
elettrica, possibile aumento della
temperatura interna a 0°C.
Chiudere la porta o premere il tasto Fine allarme per
disattivare il segnale acustico.
Premere il tasto Fine allarme
si interrompe, il LED di temperatura (°C) lampeggia
e la spia di allarme rimane accesa nché la
temperatura non scende al di sotto di -10°C.
Premere il tasto Fine allarme
si interrompe, il LED di temperatura (°C) lampeggia
e la spia di allarme rimane acceso nché la
temperatura non scende al di sotto di -10°C.
Un suono tipo "BRRR" dovuto al
funzionamento del compressore.
Il CLIC è dovuto al termostato che regola
il funzionamento del compressore.
; il segnale acustico
; il segnale acustico
3
Page 4
COME CONSERVARE ALIMENTI
FRESCHI E BEVANDE
Legenda
ZONA FREDDA
Indicata per la conservazione di bevande, latte e
cibo come latticini, dolci, yogurt, uova, burro, salse,
sottaceti, dessert
ZONA FREDDA:
VANO ALIMENTI FRESCHI 0°C/ VANO DI
SCONGELAMENTO*
Indicato per la conservazione di carne, pesce, cibi
freddi, pasta fresca ripiena, cibo cotto, avanzi.
Tale vano è indicato anche per lo scongelamento
degli alimenti.
CASSETTO FRUTTA E VERDURA
CASSETTO ZONA FAST FREEZING
(CONGELAMENTO RAPIDO)
Zona di massimo freddo: consigliata per il
congelamento di alimenti freschi o cucinati.
CASSETTI CONGELATORE NORMALI
Indicato per la conservazione di surgelati e di
gelati.
COMPARTO FRIGORIFERO
Utilizzare contenitori di metallo,
alluminio, vetro e plastica riciclabile e
avvolgere gli alimenti con una pellicola
trasparente.
Utilizzare sempre contenitori chiusi per i
liquidi e per gli alimenti che potrebbero
emettere odori o essere contaminati da
odori o aromi.
Se gli alimenti da conservare nel
frigorifero occupano solo una parte
dello spazio disponibile, si consiglia di
utilizzare i ripiani sopra il cassetto frutta
e verdura in quanto è la zona più fredda
del comparto.
CARICAMENTO DEI GELATI NEGLI APPOSITI
BALCONCINI
Nota: Il colore grigio della legenda non combacia con il
colore dei cassetti
Gli alimenti che emanano grandi
quantità di etilene o che sono sensibili
a questo gas, come frutta, verdura e
insalate, dovrebbero essere separati o
avvolti per favorirne una conservazione
più lunga; ad esempio, non conservare i
pomodori insieme a cavoli o kiwi.
Per evitare la caduta delle bottiglie,
usare l'apposito accessorio di tenuta
(disponibile in alcuni modelli).
Non disporre gli alimenti a distanza
troppo ravvicinata, in modo da
consentire una suciente circolazione
dell'aria.
COMPARTO CONGELATORE
Il congelatore è il luogo ideale per la
conservazione di alimenti congelati, la
produzione di cubetti di ghiaccio e il
congelamento di alimenti freschi nel
comparto congelatore.
La quantità massima in kg di alimenti
freschi che è possibile congelare in
24 ore è riportata sulla targhetta (…
kg/24h).
Se gli alimenti da conservare occupano
solo una parte dello spazio disponibile,
si raccomanda di utilizzare le zone
più fredde del comparto congelatore,
corrispondenti alla zona centrale.
Per le linee guida, la documentazione standard e altre informazioni sui prodotti:
• Visitare il sito web docs . whirlpool . eu
• Usare il QR-Code
• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia).
Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del
prodotto.
I dati del modello possono essere richiamati usando il QR-Code riportato sull'etichetta energetica. L’etichetta
include anche l’identicativo del modello, che può essere utilizzato per consultare il portale della banca dati
https://eprel.ec.europa.eu.
4
400011533192
Loading...
