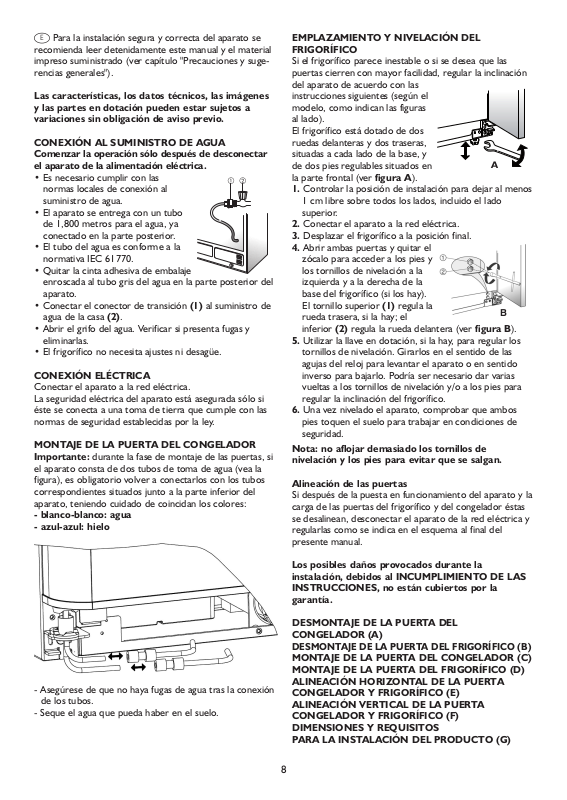

Whirlpool WSS30 W, WSG5588 A W, WSF7256 A W INSTALLATION [es]

8

Para la instalación segura y correcta del aparato se
recomienda leer detenidamente este manual y el material
impreso suministrado (ver capítulo "Precauciones y suge­rencias generales").

Las características, los datos técnicos, las imágenes
y las partes en dotación pueden estar sujetos a
variaciones sin obligación de aviso previo.

CONEXIÓN AL SUMINISTRO DE AGUA
Comenzar la operación sólo después de desconectar
el aparato de la alimentación eléctrica.

• Es necesario cumplir con las

normas locales de conexión al
suministro de agua.

• El aparato se entrega con un tubo

de 1,800 metros para el agua, ya
conectado en la parte posterior.

• El tubo del agua es conforme a la

normativa IEC 61770.

• Quitar la cinta adhesiva de embalaje

enroscada al tubo gris del agua en la parte posterior del
aparato.

• Conectar el conector de transición (1) al suministro de

agua de la casa (2).

• Abrir el grifo del agua. Verificar si presenta fugas y

eliminarlas.

• El frigorífico no necesita ajustes ni desagüe.

CONEXIÓN ELÉCTRICA

Conectar el aparato a la red eléctrica.
La seguridad eléctrica del aparato está asegurada sólo si
éste se conecta a una toma de tierra que cumple con las
normas de seguridad establecidas por la ley.

MONTAJE DE LA PUERTA DEL CONGELADOR
Importante: durante la fase de montaje de las puertas, si

el aparato consta de dos tubos de toma de agua (vea la
figura), es obligatorio volver a conectarlos con los tubos
correspondientes situados junto a la parte inferior del
aparato, teniendo cuidado de coincidan los colores:

- blanco-blanco: agua

- azul-azul: hielo

- Asegúrese de que no haya fugas de agua tras la conexión

de los tubos.

- Seque el agua que pueda haber en el suelo.

EMPLAZAMIENTO Y NIVELACIÓN DEL
FRIGORÍFICO

Si el frigorífico parece inestable o si se desea que las
puertas cierren con mayor facilidad, regular la inclinación
del aparato de acuerdo con las
instrucciones siguientes (según el
modelo, como indican las figuras
al lado).
El frigorífico está dotado de dos
ruedas delanteras y dos traseras,
situadas a cada lado de la base, y
de dos pies regulables situados en
la parte frontal (ver figura A).

1. Controlar la posición de instalación para dejar al menos

1 cm libre sobre todos los lados, incluido el lado
superior.

2. Conectar el aparato a la red eléctrica.

3. Desplazar el frigorífico a la posición final.

4. Abrir ambas puertas y quitar el

zócalo para acceder a los pies y
los tornillos de nivelación a la
izquierda y a la derecha de la
base del frigorífico (si los hay).
El tornillo superior (1) regula la
rueda trasera, si la hay; el
inferior (2) regula la rueda delantera (ver figura B).

5. Utilizar la llave en dotación, si la hay, para regular los

tornillos de nivelación. Girarlos en el sentido de las
agujas del reloj para levantar el aparato o en sentido
inverso para bajarlo. Podría ser necesario dar varias
vueltas a los tornillos de nivelación y/o a los pies para
regular la inclinación del frigorífico.

6. Una vez nivelado el aparato, comprobar que ambos

pies toquen el suelo para trabajar en condiciones de
seguridad.

Nota: no aflojar demasiado los tornillos de
nivelación y los pies para evitar que se salgan.

Alineación de las puertas

Si después de la puesta en funcionamiento del aparato y la
carga de las puertas del frigorífico y del congelador éstas
se desalinean, desconectar el aparato de la red eléctrica y
regularlas como se indica en el esquema al final del
presente manual.

Los posibles daños provocados durante la
instalación, debidos al INCUMPLIMIENTO DE LAS
INSTRUCCIONES, no están cubiertos por la
garantía.

DESMONTAJE DE LA PUERTA DEL
CONGELADOR (A)
DESMONTAJE DE LA PUERTA DEL FRIGORÍFICO (B)
MONTAJE DE LA PUERTA DEL CONGELADOR (C)
MONTAJE DE LA PUERTA DEL FRIGORÍFICO (D)
ALINEACIÓN HORIZONTAL DE LA PUERTA
CONGELADOR Y FRIGORÍFICO (E)
ALINEACIÓN VERTICAL DE LA PUERTA
CONGELADOR Y FRIGORÍFICO (F)
DIMENSIONES Y REQUISITOS
PARA LA INSTALACIÓN DEL PRODUCTO (G)
